Универсальный профиль Apply
На его основе можно собрать четыре вида продукта:
парящий потолок
световые линии
парящий светильник
карнизы для штор
Он в
легкую стыкуется со всеми другими профилями. При этом саморезы в нем
вкручиваются в технологическую полость и не оказываются в видимой зоне
засветки.
Но
самое главное, если световая линия у вас будет проходить по периметру потолка,
вы в легкую сможете отрегулировать и выставить нужную вам ширину.
При
сборке парящей линии по центру комнаты, два таких универсальных профиля
саморезами объединяются в один.
И
даже здесь имеется возможность регулировки ширины светящейся линии.
Для образования парящей подсветки от 10см и шире, уже понадобится пластиковая вставка.
С такой универсальной штукой можно собирать довольно сложные фигуры.
Монтаж стыков и примыкание торцов
Если
общей длины заводского отрезка профиля не хватает на всю ширину потолка,
соединяйте их при помощи перфоленты.
Концы
после среза обязательно обрабатывайте надфилем или наждачкой, чтобы убрать все
острые грани, которые могут случайно повредить полотно.
Далее
необходимо торцы светового профиля как-то врезать в основной стеновой,
расположенный по периметру потолка.
Для этого в последнем сделайте два запила, по ширине чуть уже светового.
По идее, световой своим торцом должен упираться в край потолочного, но при этом не входить в него.
Дабы
не испачкать обои, в этом месте желательно заранее наклеить несколько слоев
малярного скотча.
Приставив
торец, закрепляете его на перфоленту из подвеса.
После
этого на потолке с разбежкой 50-60см засверливаете крепежные уголки и по
необходимости деревянные бруски в качестве закладных.
Прикручиваете
к ним световой профиль.
При
этом важно не завалить горизонт и выставить его идеально ровно. При
использовании деревянных закладных имейте в виду, что их желательно обработать
составами для защиты от влаги, особенно при монтаже световых линий в ванной
комнате
При
использовании деревянных закладных имейте в виду, что их желательно обработать
составами для защиты от влаги, особенно при монтаже световых линий в ванной
комнате.
Пар от душа запросто проникает за потолок, увлажняет и распирает бруски. В итоге потолок и весь профиль начинает вести.
После
окончательного крепежа места примыкания профилей обрабатываются
двухкомпонентным клеем.
Это
необходимо сделать для того, чтобы полотно не порвало на углах. Пшыкнув на клей
затвердителем, получаете монолитное примыкание.
После
этого все оставшиеся неровности в данном месте обрабатываются мелкой наждачкой.
В
качестве недорогого и быстрого варианта, вместо клея можно применить белый
малярный скотч. Им также обклеиваете и защищаете все углы, дабы не порвать
полотно при натяжке.
При сборке
квадратов или светящихся прямоугольников, угловые стыки в таких конструкциях
можно обработать холодной сваркой.
Места
стыковки двух световых профилей (при их наращивании), проклеиваются алюминиевым
скотчем.
Без
него свет от Led ленты в этом месте через щель будет падать на основной потолок.
На
этом большая часть работы связанная с подготовкой профилей проделана. Переходим
к монтажу светодиодной ленты.
Разновидности
Ассортимент профилей достаточно разнообразен.
По материалу изготовления профили подразделяются на следующие виды:
Пластиковый. Хоть он и менее популярен, чем изготовленный из алюминия, но имеет свои преимущества: невысокая цена, эластичность, разнообразие фактуры. Пластиковый профиль имеет матовое прозрачное исполнение, менее привлекателен для вандалов и проще в установке, чем алюминиевый аналог.
Алюминиевый. Надежная и долговечная конструкция. Профиль отлично защищен от воздействия внешних факторов, не поддается ржавчине. Лучше пластикового аналога отводит тепло.
По способу монтажа существуют такие виды профилей:
- Накладной. Самый востребованный вид, поскольку позволяет легко и просто монтировать профиль на различных поверхностях. Для этого понадобятся только саморезы или клей. Его часто устанавливают, оформляя арки или декоративные элементы округленной формы.
- Угловой. Эта разновидность профиля используется для монтажа осветительных приборов в углах. Светодиодная лента располагается внутри конструкции. Отличительной особенностью является высокая яркость светодиодов. В связи с этим нужно обзавестись специальным рассеивателем. Он, как правило, бывает съемным.
- Встраиваемый (врезной). Оригинальное решение, объединяющее гипсокартон и древесно-стружечную плиту. Характеризуется установкой LED-ленты в районе соединения. Отличается профиль от иных профилей специальными краями, которые закрывают все шероховатости в местах паза. С помощью встраиваемой конструкции монтируется освещение в рабочей зоне на кухне таким образом, что ленту практически не видно.
По форме и габаритам конструкции профилей также различаются. Форма профиля может быть округлая, конусообразная, прямоугольная, трапециевидная, квадратная и т.п. Что касается габаритов, то они находятся в непосредственной зависимости от параметров светодиодной ленты.
Световые линии квадратом
При сборке из стандартных профилей от Флекси светящихся квадратов и прямоугольников, этот самый квадрат предварительно собирается на полу.
По снятым размерам распиливаете на торцовке под 45 градусов четыре отрезка.
Далее стыкуете их между собой. В качестве направляющих можно воспользоваться загнутыми под 90 градусов гвоздиками.
Затем жестко фиксируете конструкцию по углам саморезами.
Проверяете
диагонали.
Далее этот световой квадрат поднимается наверх и там закрепляется на уголки.
Общий принцип сборки несущей рамы примерно такой. Но все же давайте рассмотрим во всех подробностях более простейший вариант в виде одной прямой линии от стенки до стенки.
Как сделать освещение в доме или квартире своими руками
Для создания светодиодного освещения требуется разработать план размещения источников света. Нужно учитывать размеры комнат, рабочие области. Также нужно понимать, какую функцию будет выполнять свет. После определения основных требований следует приобрести нужное оборудование и заняться монтажом.
Необходимые комплектующие
В первую очередь нужно приобрести необходимые комплектующие. Мастеру потребуется LEDлента, источник питания, регулятор, выключатель. Для RGBизделия также потребуется пульт дистанционного управления.
Светодиодная лента
Лента обычно продается в бобинах по 5м. Предварительно нужно определить, какая длина потребуется, какой вид нужен – монохромный или многоцветный, плотность диодов. Обязательно нужно определить, в какой комнате будет установлен тот или иной источник. От этого зависит выбор по классу влагозащищенности – без защиты, со средней и высокой степенью защищенности от воды.
ШИМ регулятор
Для управления яркостью ленты используются ШИМ-регуляторы. Устройство должно быть качественным, в ином случае будет заметно мерцание, которое может вызвать усталость глаз и головную боль.
Пульт
Для RGB требуется диммер с пультом дистанционного управления. Он позволяет управлять оттенком подсветки, интенсивностью, фокусировкой.
Блок питания
Источник питания – важнейший элемент, без него лента не будет работать. Он преобразует напряжение в розетке 220 Вольт в необходимое питание для светодиодов 12 или 24 Вольт. Блоки питания бывают герметичные, полугерметичные и негерметичные – выбор зависит от микроклимата в помещении.
Монтаж led освещения для комнаты
После приготовления необходимых составляющих можно переходить к установке. Выполнить подключение можно своими руками или вызвать специалиста.
Необходимый инструмент
Для монтажа потребуются следующие инструменты:
- светодиодная лента с полным набором комплектующих;
- паяльник;
- изолента или термоусадочные трубки;
- ножик или ножницы;
- рулетка;
- кабели;
- двухсторонний скотч;
- профиль.
Также могут потребоваться дрель и скобы.
Схема подключения
Устанавливаются светодиодные ленты в алюминиевый профиль. Он выполняет функцию отвода тепла от источников света. Для подсветки с небольшой мощностью, которая используется для декора, изоляция не обязательна.
Как делать монтаж:
отрезать от ленты необходимую длину;
зачистить крайние проводники на 1,5 см;
припаять 2 кабеля;
заизолировать место соединения;
приклеить с помощью двухстороннего скотча ЛЕД ленту к профилю;
установить рядом блок питания, подключить его к ленте, соблюдая полярность (особенно важно для RGBизделий);
спрятать провода в короб из пластика;
подсоединить выключатель.
Далее проверяется работоспособность собранной схемы.
Преимущества и недостатки подсветки натяжного потолка светодиодной лентой
Светодиодная подсветка натяжного потолка приобрела популярность благодаря преимуществам ленты:
Компактность и привлекательный вид
Лента очень узкая, благодаря чему остается почти незаметной, при креплении снаружи.
Яркий свет и хороший угол освещения
Светодиоды рассеивают свет. Лучи создают мягкое и приятное для глаз освещение. Яркие лампы будут хорошо видны после установки внутри натяжных потолков.
Экономичный расход энергии
1 м ленты с 60 лампами потребляет около 5 Вт. Полосы со 120 диодами на 1 м потребляют 25 Вт. Это намного меньше, чем тратят стандартные осветительные приборы.
Полоса с лампами может светить бесперебойно до 100000 ч. В редких случаях могут погаснуть 1-2 диода, но это не влияет на работу остальной цепи.
Светодиоды на протяжении всего срока службы светят одним ровным светом, без перемены цвета со временем. Чтобы получить нужный оттенок не требуется установка дополнительных фильтров, так как палитра цветных ламп очень велика, и всегда можно подобрать определенный цвет.
Работа без нагрева
Светодиодные полосы – это единственный источник света, который не нагревается. Лампы можно укладывать внутри натяжного потолка без риска повредить полотно.
Эластичность позволяет выкладывать из нее рисунки и узоры любой сложности.
Возможность регулировки интенсивности света
Светодиоды можно подключить к специальному регулятору, который позволит сделать свет приглушенным или более ярким в любое время.
Владельцы натяжных потолков с такой подсветкой не отмечают недостатков.
Примеры эффектного освещения помещений
Светодиодная лента на поверхности потолка смотрится превосходно. Ее легко подобрать для интерьера в любом цветовом оформлении, а сама потолочная конструкция может насчитывать разное количество ярусов, имеющих различные формы.
Например, гибкая лента красиво выглядит в системе из двух уровней, когда нижний ярус сделан из натяжного пленочного полотна. Линии короба другого уровня из гипсокартона при этом можно делать волнообразной и изящной формы. В данном случае будет уместной установка точечных светильников, которые встроены в гипсокартонную основу.
Красивым украшением помещения станет светодиодная подсветка в подвесном потолке, состоящем из деталей правильной геометрической формы. Ленты, закрепленные на их основаниях, придадут им дополнительный объем. При использовании такого дизайнерского решения в центре потолочной поверхности можно повесить люстру из хромированного или блестящего металла.
Нормы различия диодных лент
- Первый – полупроводниковый, установленный на подложке. Модель со светодиодами SMD-3528. Присутствует пара выводов выполненных на 1-м кристалле.
- Второй – светодиодный, сборка основана на светодиодах. Модель SMD-5050, сделана с тремя кристаллами по 6 выводов на каждый.
Любой вид ленты, можно установить своими руками без помощи специалистов. Выбирая диодную ленту, учитывайте число приборов на 1-ом погонном метре.
- Модель SMD-3528 имеет вариант выпуска 60 с потреблением 4 — 8 Вт; 120 – потребление 7 ВТ; 240 – потребление 16 Вт.
- Модель SMD-5050 имеет габаритные светодиоды, выпускается: 30 – потребление 7 Вт; 60 – потребление 14 Вт; 120 – потребление 25 Вт.
При выборе ленты следует учесть неблагоприятное воздействие окружающей среды. На рынке довольно широкий выбор различных светодиодных видов по защите.
- Вид IP 33, применимы только там, где нет присутствия влажности. Эти варианты открыты и негерметичны. Часто применяются для подсветки в организациях.
- Вид IP 65, имеет широкое применение. Присутствие односторонней сборки, непроницаемы со стороны электронного компонента, закрыты с помощью силиконового состава.
- Виды IP 67 и IP 68, применимы в помещениях с высокой влажностью, такие как ванная комната, сауна, кухня. Ленты являются двухсторонними, непроницаемыми, помещены в оболочку из прозрачного пластика.

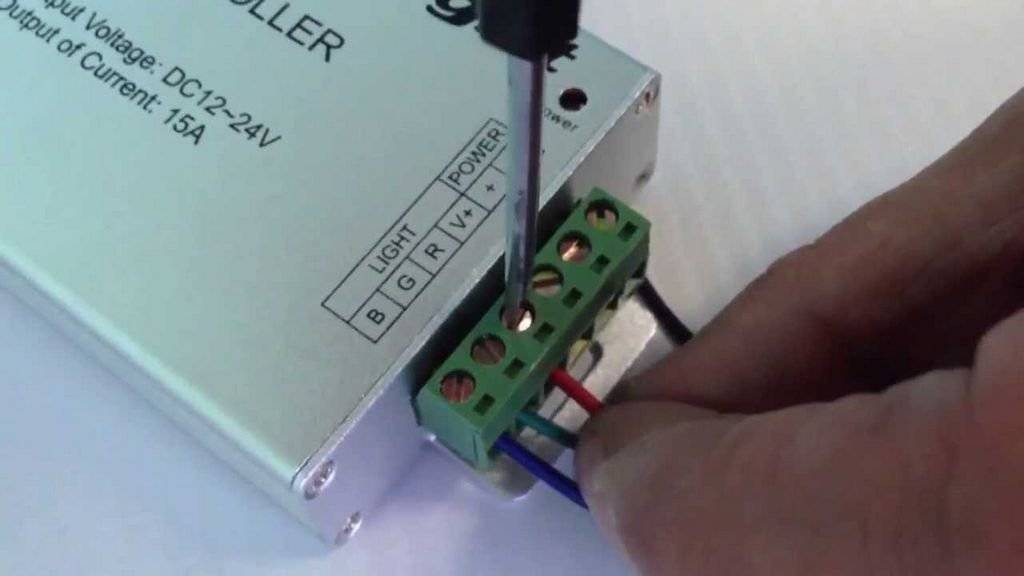

Подключение контроллера
RGB контроллеры применяются для управления работой цветных светодиодных лент. Подключение этих устройств также не вызывает особенной сложности. Ко входу контроллера подсоединяются красный и черный провода, выходящие из адаптера
При их подключении важно соблюдать полярность (красный провод – «плюс», черный, соответственно, «минус»). Далее к выходу контроллера подсоединяются провода, идущие к светодиодной ленте
Используемая маркировка:
- R – провод с красной изоляцией.
- G – с зеленой.
- B – синей.
Четвертый провод является общим. Как и при подключении одноцветной ленты, нежелательно объединять в последовательные соединения их участки, по совокупной длине превышающие 5 м.
Инфракрасный датчик, которым оборудованы контроллеры, следует размещать таким образом, чтобы его местонахождение не создавало препятствий в передаче управляющего сигнала от пульта дистанционного управления.
Светодиодная подсветка потолка наиболее востребована в качестве дополнительных осветительных систем, способных выгодно подчеркнуть определенные детали интерьера, сделать акцент на некоторых его элементах или выделить функциональные зоны помещения. Поскольку установка светодиодных лент является достаточно простой, а их цена вполне приемлема, то на сегодняшний день эти устройства быстро приобретают популярность в качестве элемента домашней электропроводки.
Подсоединение вторичного источника электропитания (блока питания светодиодной ленты)
После окончания монтажа световой полосы подключаем источник питания соблюдая полярность. Мощность блока рассчитывается по формуле 1 диод х 0,08 Вт + запас 20-25% от общей мощности.
Блок питания для светодиодной ленты.
Далее, проверив рабочее состояние подсветки, приклеивается плинтус из полиуретана к карнизу.
Монтаж потолочного плинтуса.
Подключенный блок питания убираем в нишу под потолком, так чтобы при необходимости его можно было достать.
Прячем блок питания в доступном месте под потолком.
Из примера видно, что натяжной потолок с подсветкой можно реализовать, даже если первоначально установка светодиодной ленты не планировалась.
Фото натяжного потолка с включенной светодиодной лентой по периметру.
Яркость свечения
На яркость свечения влияют светодиоды, которые установлены в изделии. Сейчас производители светодиодных лент могут устанавливать светодиоды типа SMD3528, SMD5050 либо же SMD5630. Четыре цифры в маркировке обозначают размеры самих источников света. К примеру, «3528» дает понять о том, что размер светодиода составляет 3,5*2,8 мм, что наглядно видно на картинке ниже.
Соответственно, чем больше габариты, тем лучше яркость светодиодного свечения. Чтобы Вам было понятнее, предоставим световой поток каждого из типов светодиодов:
- SMD3528 – 5 Люмен;
- SMD5050 – 15 Люмен;
- SMD5630 – 18 Люмен.
Одновременно с этим, чтобы выбрать светодиодную ленту по яркости, Вы должны определиться с количеством светодиодов на 1 метр изделия. Минимальное количество источников света на один метр составляет 30 штук, максимальное – 240 для SMD3528, 120 для SMD5050 и 72 для SMD 5630.
Чем больше плотность установки светодиодов, тем, соответственно, ярче горит подсветка. От этого параметра, кстати, зависит и мощность осветительного прибора. Если Вы не знаете, как подобрать светодиодную ленту по мощности, учитывайте следующий совет:
- Для локального освещения или, к примеру, подсветки полок в шкафу вполне достаточно ленты мощностью не более 10 Вт/м.
- Для основного освещения мощность должна быть выше, хотя бы 14,4 Вт/м.
Выбор ленты со светодиодами
На рынке представлены белые и цветные ленты. Первые украшают и подчеркивают дизайн интерьера, но наилучший вариант – применение блоков с цветными диодами, выбирать которые нужно в зависимости от настроения.
Широкое применение в оформлении потолка подсветкой нашли такие ленты, как SMD 3528, SMD 5050. Первый вариант меньшего размера, с одним кристаллом в диоде. Вторая длиннее, с тремя кристаллами.
Важные параметры при выборе: плотность расположения диодов на 1 погонный метр и их мощность.
Ленте с диодами требуется низкое напряжение, которое равно 12,24, 36 и 64 вольтам. Блок питания требуется такой, который сможет обеспечить низкое питание
Обращайте внимание на его мощность. У блока она должна быть на 25% выше, чем у всех лент
Блок питания
Частые ошибки при монтаже
Есть несколько ошибок, которые часто допускают при установке и из-за которых светодиодная лента служит намного меньше. Запомните несколько советов:
- Не фиксировать подсветку пластиковыми хомутами. Они пережимают основание и оно перегорает в этих местах.
- Не подключать последовательно ленты при общей длине больше 5 м.
- При использовании варианта в силиконовом покрытии лучше клеить его на алюминиевый профиль, который служит радиатором охлаждения и исключает перегрев.
- Выбирать блок питания с запасом мощности не менее 30%. Если он будет постоянно работать на пределе, то прослужит недолго.
Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.
Если разобраться в теме, то выбрать светодиодную ленту и установить ее на потолке несложно. Главное – подобрать подходящий блок питания и контроллер, не перепутать провода при соединении и надежно закрепить подсветку на поверхности.
Советы
Выбор светодиодной ленты для интерьера определяется тем, какие функции вы хотите на неё возложить. Фото различных светодиодных лент в интерьере, во множестве находящиеся в Сети, помогут вам понять, что именно вы хотите от дополнительного освещения.
Белый свет голубоватых тонов подчеркнёт технику на кухне и дополнит освещение, красные ленты помогут создать интимную атмосферу.
Эффектно светодиодное освещение выглядит на выступах потолка, а замаскировать ленты помогут жидкие обои.
Грамотно выбирайте светодиодную ленту и внимательно отнеситесь к её установке, и ваше освещение принесёт вам эстетическое удовольствие, а также прослужит долго и надёжно.
Как сделать подсветку натяжного потолка светодиодной лентой
Монтаж светодиодной ленты под натяжной потолок осуществляется разными способами, в зависимости от навыков хозяина, его вкусов и возможностей. Цвет светящейся полосы должен гармонировать с оттенком полотна, а также при установке нужно соблюдать правила пожарной безопасности. Главное требование – размещать подсветку на расстоянии в 2-4 см от натяжного покрытия. Лампы светодиодов остаются холодными, но места спаек и другие соединения (при помощи коннектеров) могут нагреться и стать причиной деформации полотна или возгорания.
Перед установкой светодиодной ленты, поверхность, на которую она будет крепиться, моют и обрабатывают средствами, удаляющими жир. Если не выполнить этот пункт, то крепление будет ненадежным, и полоска может отсоединиться от потолка и упасть на полотно. В таком случае придется вскрывать потолок и переделывать работу заново.
Все ленты имеют липкий слой, который защищен гладкой бумагой. Эту защиту не рекомендуют срывать сразу по всей длине. Нужно отделять ее частями, это облегчит процесс монтажа. Если отклеить бумагу сразу, то при установке на липкий слой может прилипнуть мусор, или диоды склеятся между собой, если полоска случайно согнется.
Когда светодиодная лента полностью уложена, ее конец с разъемом подключают к источнику питания. Если разъема нет, его нужно припаять. Главное – соблюдать полярность проводов.
Натяжной потолок со светодиодной лентой по периметру
Если расположить светодиодную ленту по краям натяжного потолка, то получится декоративная подсветка, которая будет освещать верхнюю часть стен и полотно по периметру. Чтобы установить полоску подобным образом, нужно следовать простой инструкции:
- От оштукатуренного потолка отступают вниз по стене 5-10 см. Делают разметку и устанавливают узкий металлический профиль для крепления проводов.
- Поверхность грунтуют и шпаклюют. После высыхания прокладывают канал для светодиодных полос. Его поверхность нужно тщательно обезжирить специальными средствами.
- Аккуратно отделяя защитную бумагу, полосу наклеивают на канал. Устройства для питания нужно располагать в местах, где конструкция усилена.
- Остается подключить освещение к источникам питания и натянуть потолок.
Крепление к карнизу считается стандартным способом установки. Этот метод удобен тем, что полоска остается скрытой от глаз, виден только свет. Альтернативный способ крепления лент – за плинтусом. Эффект освещения остается таким же, как и при установке на карниз.
Натяжной потолок со светодиодной лентой внутри
Светодиодную ленту можно расположить в нише натяжного потолка. Этот способ позволяет создавать необычные световые узоры. Порядок действий:
- Освещение в этом случае крепится прямо на гладко оштукатуренный и загрунтованный потолок. Поверхность нужно хорошо обработать обезжиривающим средством и просушить.
- Необходимо сделать разметку, чтобы уложить полосу ровно.
- В местах сгибов нужно будет разрезать и спаять. Профессионалы рекомендуют делать спайку вручную и не использовать коннектеры. Часто провода в них нагреваются и окисляются. Стабильная работа диодов нарушается. Они могут мигать и гаснуть.
Источник питания размещают с краю полотна, чтобы его можно было легко достать.
Крупный узор из светодиодной ленты с большим количеством ламп может стать источником основного освещения.
Как устанавливать светодиодную ленту под натяжным потолком можно посмотреть в этом видео:
Выбираем диодную ленту
Прежде чем заняться монтажом светодиодной подсветки требуется выбрать основной ее компонент – ленту. В современных моделях применяются 2 типа диодов: SMD 5050 и SMD 3028. Разбираемся с маркировкой:
- SMD означает «прибор, монтируемый на поверхность». Все диоды впаиваются на специальную ленту.
- Цифры в маркировке обозначают габариты элемента в миллиметрах. Таким образом, 5050 – это 5х5 мм, а 3028 – 3х2,8 мм.
У светодиода 5050 свечение будет ярче и интенсивней, чем у 3028. Для определения данного параметра используются люмены. Так, у первого типа показатель равняется 12 лм, а у второго – 4, то есть в 3 раза слабее.
Что такое RGB?
RGB это ленты с впаянными светодиодам 5х5 мм с тремя цветами. Аббревиатура означает, что в корпусе 1 диода установлены сразу 3 кристалла:
- Красный – Red.
- Зеленый – Green.
- Синий – Blue.
При помощи электронной микросхемы управления получиться включать те цвета, которые необходимы. Путем подобного смешивания удается достигать оригинальных эффектов. Смена интенсивности и цветов происходит при помощи пульта ДУ и контролера.
Почему важно качество светодиодной полосы
Недорогие ленты не прослужат долго, поэтому их не следует покупать для устройства подсветки, как бы ни хотелось сэкономить. Такие полосы не смогут долго давать заявленную интенсивность света. Цветовой баланс у них нарушается очень скоро, вместо белого пробивается голубоватый свет. В таких лентах используются дешевые светодиоды, которые быстро перегорают. Потратив время на установку, спустя пару месяцев можно разочароваться в подобном интерьерном решении.
Основные параметры светодиодных лент
Для выбора подходящей полосы мало разбираться в маркировке, нужно знать основные параметры, которые окажут влияние на внешний вид подсветки и ее долговечность.
Плотность светодиодов
Плотность – это параметр, который указывает на количество светодиодных элементов на 1 м. Варианты: 30, 60, 120, 240. Плотность 240 возможна только для диодов 3х2,8 мм, они будут размещаться в 2 ряда.
Интенсивность свечения зависит и от размера светодиодов, и от плотности их размещения. Для потолочных конструкций рекомендуется использовать ленты с плотностью 60 и 120. Если нужна направленная, локальная подсветка, то подойдет плотность 30 штук/м.
Степень защищенности
Существует 2 группы лент по защищенности от влаги:
- Защищенные или герметичные в силиконе.
- Незащищенные или негерметичные.
Отличить их легко визуально. Защищенные, имеют герметичную прозрачную оболочку, которая не пропускает влагу к осветительному элементу. Незащищенные просто напаяны на основу, без любой защиты.
Надежнее применять защищенные полосы, они, как правило, служат дольше.
