Пилки для элеткролобзика – виды и маркировка, описание и фото

Пилим дерево

Лобзиковые полотна ручного и электроинструмента изготавливаются из железа. Обычные стальные лезвия предназначены для обработки мягких и менее прочных материалов. Острые зубчатые кромки из усиленных композитов имеют широкий функционал и режут металл и другие виды сырья.

К особо прочным структурам со сложной обработкой — гранитный камень, мрамор, керамогранитная плитка — применяются пилки с алмазным напылением, или с покрытием сверхтвердых сплавов.

Многочисленный ассортимент пильных элементов производится для работы с древесными заготовками и обеспечивают различный тип реза:

  • чистый распил кромок без зазубрин мебели или ламинатных досок обеспечит режущий край с небольшим разводом мелких зубцов менее 3 мм.
  • быстрый рез на высокой скорости больших брусков без соблюдения точности произведет длинное и широкое полотно со значительным разводом крупных зубцов до 6 мм.
  • фигурная резка выполняется коротким узким лезвием со скошенной спинкой для улучшенного прохождения округлых элементов, с мелким зубчиками до 2 мм.

Разновидности

Первое, на что необходимо обратить внимание при выборе подходящей пилочки для лобзика по дереву, так это на её маркировку, определяющую материал, из которого она изготовлена:

Материал полотна

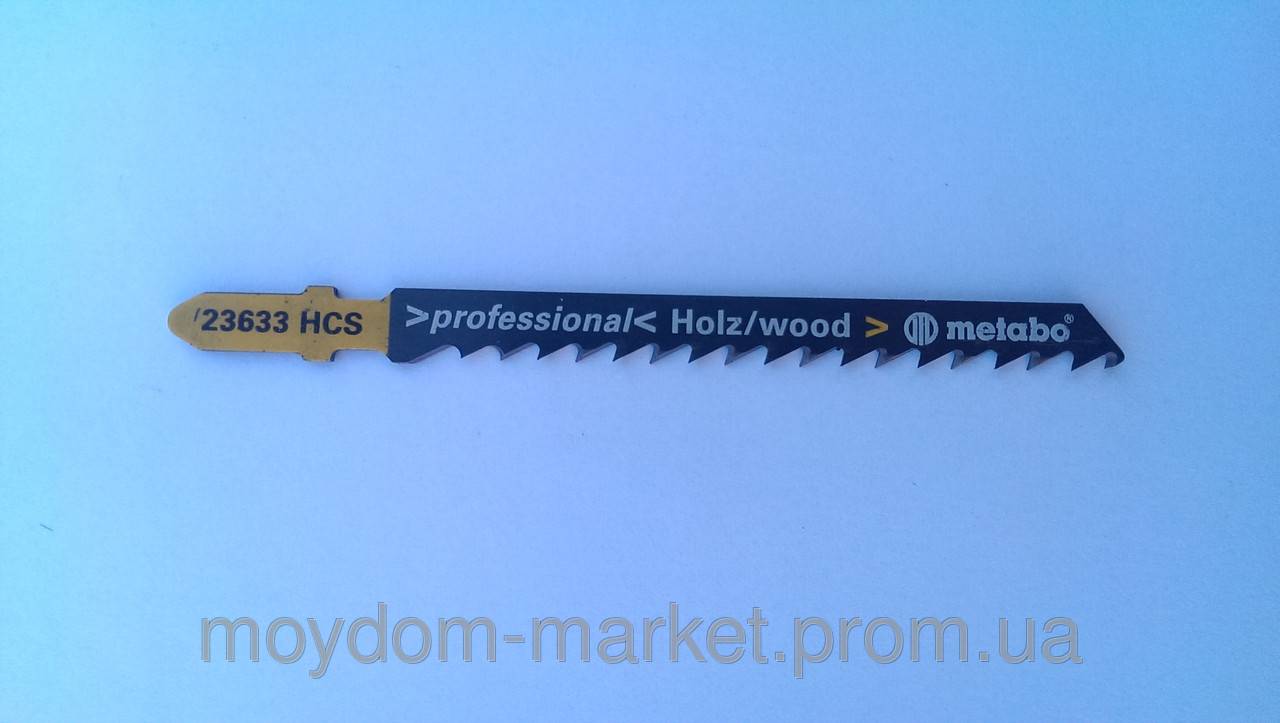

Фото полотна с маркировкой HCS

МаркировкаОписание
HCSНаличие таких букв на хвостовой части полотна означает, что оно создано из углеродистой стали и предназначено исключительно для работ с деревом, а также с аналогичными по структуре древесно-стружечной и древесноволокнистой плитами. Будьте внимательны, даже наличие мелких зубьев не должно вводить в заблуждение, только древесные материалы.

Также следует учитывать, что у режущей части может присутствовать развальцовка, которая ускоряет процесс, но ухудшает качество среза.

HSSВ этом случае при изготовлении пилки применяется быстрорежущая инструментальная сталь, которая идеально подходит для резки мягких и твёрдых металлов, таких как сталь, алюминий и чугун, но не дерева, и обладает ощутимой хрупкостью.
BIMПод таким обозначением находятся полотна, которые одинаково подходят как для металла, так и для дерева.
HM/TCЗдесь использован твёрдый сплав, который отлично справляется с твёрдыми и абразивными материалами, к которым относятся черепица, газобетон, керамическая плитка. Цена таких полотен достаточно высокая.

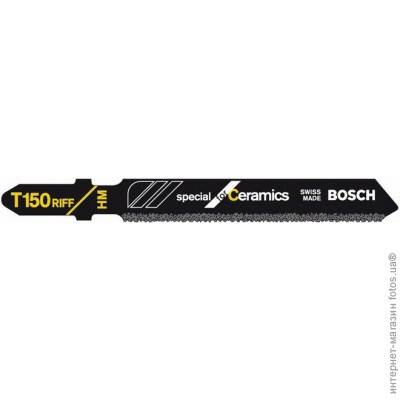

Пила класса HM, предназначенная для твёрдых и абразивных материалов

Выходит, что если вам необходима лобзиковая пила по дереву, то следует покупать изделия с маркировкой HCS, если же спектр работы может чередоваться с металлом, то более рациональной станет покупка набора полотен BIM. HSS однозначно не подходят для древесины из-за малого хода зубьев, а HM/TC слишком дорогие, чтобы расходовать их на распилку деревянных образцов.

Размер полотна

  1. Пилочки для электролобзика по дереву, как правило, имеют длину в 7,5-15 см, которая позволяет осуществлять распил достаточно широких досок.Обозначается она следующим образом:
    • «1» – самый короткий вариант, составляющий 75 мм.
    • «2» – средняя пилка длиной 90 мм.
    • «3» – удлинённое полотно, достигающее 150 мм.
    • «4» – сверхдлинная пила превышает 150 мм.

Оптимальная пилка для лобзика по дереву 150 мм

  1. Узоры для выпиливания лобзиком по дереву выполняются только тонким полотном, а вот распилка древесно-стружечной и древесноволокнистой плиты – толстым.

Декоративные узоры для выпиливания электролобзиком по дереву

Профиль зуба

Пилки с различными типами зубьев и графически изображённые дорожки, осуществляемыми ими пропилов

Разрушение древесной целлюлозы осуществляется зубом, коих на полотне располагается целый ряд

В зависимости от ваших целей следует обратить внимание и на форму данного острого сегмента:

ЗубьяОбласть примененияОсобенности
Разведённые фрезеровочного типа
  • Твёрдые и мягкие древесные породы;
  • Цветной металл;
  • Полимеры;
  • Пропил грубой формы;
  • Высокие показатели производительности
Волнистые фрезеровочного типа
  • Древесно-слоистая плита;
  • Малоуглеродистая сталь;
  • Цветной металл
  • Тонкий пропил;
  • Прямая линия среза
Разведённые с шлифовкой
  • Твёрдые древесные породы;
  • Мягкие древесные породы
Шлифованные и расположенные под свободным углом
  • Дерево;
  • Полимерные материалы

Хвостовая часть

Хвостовая часть Т-образной формы

Инструкция предполагает возможность наличия следующих хвостовиков, которые рекомендуется выбирать в соответствии с маркой вашего электролобзика:

Т-образный с единственным упором в виде креста подходит для аппаратов фирм Bosch, Makita, DeWalt, Skil, Metabo.

Электрический лобзик фирмы DeWalt

Электролобзик фирмы Bosch, который может использовать полотна с Т-образным хвостовиком, имеющим двойной упор

U-образный с выемкой в виде полукруга обычно может попадаться среди аппаратов производителей DeWalt и Skil.

Хвост U-образного типа

Прямой гладкий приспособлен для электроинструмента фирм DeFort, Bort и Hander.

DeFort использует только гладкие хвостовики

С круглыми отверстиями подходит для электролобзика Makita

Буквенные обозначения

Пилы для электролобзика по дереву с различными маркировками

При выборе пилки для лобзикового станка по дереву также стоит обратить внимание и на буквы в конце маркировки. Так A, B, C, и D определяют величину зуба, где А – это самый маленький, а D – самый крупный

Наличие же ещё одной буквы имеет следующие значения:

  • F – полотно из биметалла. Такие изделия обладают наиболее высоким качеством, но и стоят дороже.
  • R – наличие обратного зуба.
  • X – универсальность. Данные пилы одинаково хорошо используются для резки дерева, металла и пластика.
  • О – осуществление кривого реза.
  • Р – особо толстые полотна, которые способны выполнить идеально ровный рез не разгибаясь.

Дополнительная маркировка на лезвии: на что важно обратить внимание

Лобзиковая оснастка подается поштучно, и в виде наборов универсальной комплектации из нескольких лезвий: для мягкой и твердой древесины, по металлу, пластику. Ответственные производители добавляют вспомогательную информацию на расходник для избежания ошибки при выборе.

Буквенные обозначения материала

  1. HM – особо прочные сплавы;
  2. .HCS (CV) — углеродистые композиты;
  3. HSS — быстрорежущий металл;
  4. CV — хромованадиевый стальной сплав;
  5. BM (BiM) — биметаллическая структура прочных сплавов и быстрорежущего металла, самый прочный и износостойкий.

Расшифровка качественных характеристик режущей кромки

  1. Wood — работы по мягкой древесине;
  2. Hardwood — твердое дерево и ПВХ-пластик;
  3. Metall — возможна резка стальных сплавов и металлообработка;
  4. Inox — работа с нержавеющим материалом;
  5. Plaster, Fiber — стеклопластиковые заготовки;
  6. Alu — для обработки алюминия;
  7. Soft-material — мягкие резиновые и ковровые покрытия;
  8. Acrylic — акрилатные и поликарбонатные композиты.

Предназначение лобзикового расходника можно определить по окраске хвостовой части:

  • серый цвет — работы с древесными материалами;
  • синий цвет — металлические сплавы;
  • красный — пластиковые поверхности;
  • белый — по дереву и металлу;
  • черный цвет — керамические, стальные, мягкие и волокнистые материалы.

Топ-5 лучших универсальных наборов пилок для электролобзика

Универсальные наборы для электрических лобзиков редко применяют для проведения узкоспециальных работ. Но если распиливать в домашних условиях предстоит тонкие металлические листы или древесину средней толщины, простой комплект из нескольких полотен окажется очень удобным.

Stayer Универсал 159488-H5

Недорогие пилки демонстрируют высокое качество и надежность, выполнены из углеродистой стали с высокими показателями прочности. Отличаются хорошей гибкостью, на режущей кромке присутствует специальное покрытие, долго сохраняющее остроту зубцов.

Цена набора Stayer Универсал для электрического лобзика начинается от 140 рублей Плюсы

  • подходят для всех видов материалов;
  • не тупятся;
  • выполняют распил трех типов.

Минусы

  • длина лезвий для чистого и фигурного реза составляет всего 51 и 50 мм;
  • плохо справляются с металлом повышенной твердости.

Мне нравитсяНе нравится

DeWalt DT 2294

Пилки из биметаллического сплава отличаются высокой производительностью и надежностью. Подходят для древесины и стальных заготовок, поддерживают чистый и быстрый, а также фигурный рез.

Купить набор DeWalt можно от 700 рублей Плюсы

  • режут как дерево, так и металл;
  • в комплект входит десять полотен;
  • универсальные хвостовики.

Минусы

  • высокая стоимость;
  • запутанная маркировка.

Мне нравитсяНе нравится

Gross 78295

Качественные немецкие лезвия для обработки ламината, ДСП, ПВХ и ДВП изготовлены из сплава хрома и ванадия. Обладают высокой износостойкостью и длительным ресурсом службы, не ломаются под нагрузкой и от нагрева. При помощи полотен можно пилить мягкий и тонкий металл.

Цена полотен для электрического лобзика Gross начинается от 740 рублей Плюсы

  • упаковка состоит из десять лезвий;
  • все полотна оснащены Т-образным хвостовиком;
  • выполняют три вида реза для деревянных поверхностей и металла.

Минусы

  • дорого стоят;
  • с прочной сталью могут не справиться.

Мне нравитсяНе нравится

Bosch Mixed Wood and Metall

Лезвия с универсальным хвостовиком для электрического лобзика подходят для реза древесины, алюминия и мягких металлов. Обладают высоким качеством и устойчивостью к износу, пользуются спросом не только в России, но и на мировом рынке. Поставляются в информативной упаковке с описанием каждого из изделий.

Приобрести набор Bosch Mixed для электрического лобзика можно от 600 рублей Плюсы

  • справляются с обработкой дерева и металлов;
  • в комплект входит десять лезвий;
  • для каждого типа полотна предусмотрен запасной экземпляр.

Минусы

  • поддерживают только быстрый рез;
  • цена выше среднего.

Мне нравитсяНе нравится

Makita A-86899

Качественные пилки от японского бренда подходят для бытового и полупрофессионального инструмента. Выполнены из прочного металлического сплава, не ломаются при изгибании.

Цена набора Makita для электрического лобзика стартует от 350 рублей Плюсы

  • подходят для металла и древесины;
  • выполняют все популярные виды реза;
  • в наборе присутствует пять полотен.

Минусы

  • малопонятная маркировка;
  • завышенная цена.

Мне нравитсяНе нравится

Классификация по виду работы с материалом

Дерево и изделия из него

Стоит сказать, что лобзик был создан для работы именно с деревом. Только после многочисленных усовершенствований он стал резать металл и пластик. Но все же основной его задачей была и остается распиловка древесины и материалов. Пилка по дереву для лобзика — это классический вариант такой насадки. Данные изделия делятся на несколько групп по типу их использования.

При выполнении некоторых операций, когда важно выполнить работу очень аккуратно, используются пилки для быстрого реза древесины.
Если нужен гладкий спил, используются полотна для чистого реза.

Для выполнения сложных фигурных срезов применяются специализированные пилки.

Работа по металлу

В большинстве случаев использовать для резки металла электролобзик — занятие не слишком эффективное. Работа идет довольно медленно, и срезы получаются не слишком ровными. Однако в некоторых случаях этот способ вполне оправдывает себя.

Пилки по металлу для лобзика имеют некоторые отличия от насадок, используемых для резки дерева. Они заключаются в следующем:

  • использование для их создания высокопрочной стали;
  • создание мелкозубьевой разводки с волнообразным способом разведения;
  • выбор полотен из трех вариантов в зависимости от материала, с которым придется работать (алюминий, сталь, цветные металлы).

Резка полимеров

Для резки изделий из ПВХ выбирают полотна с крупными зубьями, которые предназначены для работы по дереву или металлу.

Пилки, которые имеют мелкие зубья, также можно использовать для такого рода работ, но пилить нужно будет на самой низкой скорости, чтобы пластик не деформировался, а само полотно не вышло из строя.

Для выполнения сложных работ

Для резки стекла или керамики выбираются насадки, изготовленные из самых прочных сплавов, имеющие алмазное напыление.

Гипсокартон и некоторые другие стройматериалы, состоящие из гипсовой или цементной основы, лучше резать пилками со специальными напайками на режущей поверхности.

Картон и другие мягкие материалы режут полотнами с режущим краем в виде шлифованных волн.

Пилы для электролобзика универсального типа могут работать с пластиком, древесиной и металлом. Их изготовляют из стали. Разрез, получаемый с их помощью, не отличается высоким качеством.

Пилки для лобзика: маркировка

Маркировка пилок для лобзиков может рассказать о многом и о ее назначение в том числе – следует только внимательно приглядеться к ней, встретить и расшифровать знакомые символы и сразу все становится понятно. Это, конечно, если знаешь, как она читается. Именно по этому, изучать сменные полотна для лобзика, начать нужно с их маркировки. Как правило, она представляет собой набор латинских букв и арабских цифр. Первой является буква и обозначает она тип хвостовика. Как правило, это буквы «T», «X» или «U» – последняя встречается очень редко, а вот первая является широко распространенной и указывает на то, что хвостовик имеет т-образную форму.

Полотно для лобзика: хвостовик фото

Вслед за первой буквой располагается ряд цифр – как правило, их три, но важна именно первая из них. Обозначает она длину полотна:

  • 1 – стандартная короткая пилка длиной 75мм
  • 2 – Стандартная пилка средней длины (90мм)
  • 3 – Удлиненная пилка, размер которой составляет 150мм
  •  7 – Очень длинная. Размер свыше 150мм

После цифр, снова идут буквы, но в этот раз, они обозначают не тип хвостовика, а размер зубьев – как правило, это буквы A,B,C и D. «A» – это самый мелкий зуб, а «D» – самый крупный. «B» и «C», следует понимать как промежуточные варианты.

Довольно таки часто, в маркировке пил для лобзика, в конце может встречаться не одна буква, а две – последняя из них указывает на уникальные качества расходного материала. Разберемся с ними немного подробней – больших списков писать не будем. Как говорится, только самое нужное и распространенное:

  • F – это самые качественные и долговечные полотна изготавливаемые из биметалла
  • R – указывает на обратно направленный зуб. Такие пилки применяются редко и предназначены они для работы с тонкими, способными расслаиваться материалами.
  • X – это универсальная пила, которой по утверждению производителей можно пилить и металл, и дерево, и пластик. Исходя из практики скажу только то, что с металлом она справляется не очень хорошо.
  • O – полотно для криволинейного реза. Оно уже, чем обычно и позволяет выполнять более крутые повороты, не рискуя скосить рез.
  •  P – утолщенные полотна. Применяются такие пилки для осуществления высокоточных наклонных резов – они не гнутся, поэтому легко справляются с подобными работами.

Что еще можно прочесть, изучая надписи, которые наносят на полотно для лобзика? В принципе, дополнительно можно узнать о материале, который был использован для его изготовления

По большому счету это не важно, но если вы хотите купить действительно качественное полотно, которое сможет работать долго, этой информацией нужно владеть. Между т-образными выступами хвостовика и самим пильным полотном можно обнаружить три латинских буквы, которые и рассказывают о материале из которого изготовлена пилка. Здесь вариантов не много – всего четыре:

Здесь вариантов не много – всего четыре:

  • HCS – высокоуглеродистая сталь. Для мягких материалов как раз то, что нужно.
  • HSS – инструментальная быстрорежущая сталь. Этот вариант идеален для черного и цветного железа.
  • BiM – биметаллические пилки. Гибкие и прочные, а главное универсальные.
  • HM/TC – твердосплавные пилки. Довольно таки специфические полотна – используют их в основном при работе с очень твердыми материалами (сталь, черепица, стеклопластик и даже абразивные материалы).

Пожалуй, это все, если конечно не считать логотипа производителя. Теперь, после ознакомления с маркировкой сменных пилок для лобзиков, разберемся более подробно с их назначением.

Классификация пилок по другим признакам

Требования, предъявляемые к инструменту, в настоящее время очень высоки. Важны и производительность, и скорость работы, и точность пропила, и его ровность. Полотна, подходящие для электролобзика, можно объединить в несколько групп по следующим признакам:

  • тип хвостовика;
  • варианты формы зубьев пилки;
  • ширина полотна;
  • шаг зубьев;
  • толщина полотна.

По типу хвостовика

Т-образный вариант. Этот хвостовик именуют «бошевским», так как именно компании Bosch принадлежит идея его создания. Ориентируясь на лидера в этой сфере, другие производители стали производить лобзики с такими же хвостовиками, поэтому в настоящее время они повсеместно распространены.

U-образный хвостовик. Следующий по частоте использования – американский вариант, который подходит для старых типов лобзиков. Также совместим с моделями, имеющими винтовые и колодочные зажимы.

Хвостовики Makita и Bosch. Раритетные представители своего вида, подходящие только к лобзикам того же производителя, причем старого образца.

По форме зубьев

С разведенными фрезерованными. В таких вариантах пилок зубья отгибаются в разные стороны по очереди. При этом нормальной считают ширину разводки равную 1,5-й толщине самого полотна. Благодаря разводке не происходит сильного нагревания, а опилки удаляются просто и легко. Используются при быстром резе не слишком твердой древесины, а также пластиковых конструкций и цветных металлов.

С волнообразными фрезерованными. Разводка выполняется группами зубьев, которые отклоняются попеременно влево и вправо. Величина отклонения каждой последующей отличается от угла наклона предыдущей, таким образом, образуется волна. Такими пилами пользуются при чистой резке пластмассовых и алюминиевых изделий и материалов из цветных металлов.

Со шлифованными зубьями, шлифовка коническая. Применяется исключительно для чистовых распилов при обработке древесины и пластмассы, а также ламината и полимерных материалов.

С разведенными шлифованными. Используется для ускоренного распила с грубым резом мягких древесных пород, плит ДСП и ДВП.

По ширине полотна

Этот параметр пилки подобран с учетом специфики требований к конкретным результатам работы. Широкие полотна более устойчивые, поэтому ничто не мешает пилить на высокой скорости, не опасаясь отклонений. Если необходимо качественно выпилить кривую, то подойдут более узкие варианты, с их помощью можно легко преодолевать повороты. При этом необходимо, чтобы сами зубья располагались прямо на оси привода – это придает инструменту управляемости.

По шагу зубцов

Шагом называют длину траектории между вершинами. В большинстве стран принято такое обозначение шага, как TPI от английского «teeth per inch», измеряемое количеством зубьев, которое приходится на 1 дюйм. То есть если, например, значение TPI равно 5, то это означает, что в одном дюйме полотна присутствует 5 зубьев.

Если древесину необходимо распилить поперечно, то целесообразно использовать пилки с TPI равным 7-4, при обычных работах достаточно 9-7, при необходимости предельно точного и аккуратного распила – 13-10. Необходимо также учесть и толщину исходного материла, в работе должно участвовать 6-8 зубьев, в противном случае полотно начнет вибрировать, и спил получится рваным.

Пилка 6 TPI

По толщине полотна

Толщина пилки определяет то, насколько сильно она будет отклоняться от вертикальной установки. С этой точки зрения толстые пильные полотна наиболее хорошо обеспечивают ровный перпендикулярный спил. Однако они почти наверняка не подойдут к лобзикам, имеющим быстрозажимный вариант механизма.

Маркировка

Несколько символов и цифр располагаются на хвостовой части пилки. Они определяют вид материала полотна и ключевые характеристики режущей кромки. Дополнительно назначение уточняется цветовой маркировкой, надписями на полотне и шейке пилки. Поскольку именно компания Bosch является лидером в производстве режущих полотен для электролобзиков, то ее способ маркировки стал общепринятым. Это не стандарт, но другие производители стараются подстраиваться под него.

Символы на хвостовике

Комбинация букв и цифр позиционная. Это значит, что номер элемента в надписи имеет свое значение. Поскольку у каждой позиции может быть различное количество значений, то в единую таблицу их сводить нет смысла. Все доступные варианты перечислены ниже в виде списков.

Первая буква определяет тип хвостовика и может принимать следующие значения:

  • T для T – образных;
  • U для U — образных;
  • M для хвостовиков Makita.

Далее идет цифра – это второй символ. Она определяет длину хвостовика и может иметь величины:

  • 1 для коротких пилок (менее 75 мм);
  • 2 для средней длины полотна (не более 90 мм);
  • 3 для длинных полотен (не более 150 мм);
  • 7 для пилок, длина полотна которых превышает 150 мм.

Третий и четвертый символы определяют назначение полотна. Единого правила по их заполнению не сложилось на сегодняшний день. Поэтому, чтобы не вводить в заблуждение читателей, их лучше пропустить. К примеру, значения 0 и 1 могут соответствовать древесине. В то же время 1 и 2 обозначают сталь. В результате значение 1 может соответствовать дереву и металлу одновременно. Пилки для лобзика Bosch еще не стали законодателем стандартов в этом случае.

Пятый символ определяет размер зубьев:

  • A – мелкие;
  • B – средние;
  • C , D – крупные.

Шестой и последующие символы определяют спецификацию полотна и могут комбинироваться. Вот список их основных значений:

  • X – для зубьев, имеющих прогрессивное расположение;
  • O – для полотен с узкой обратной стороной;
  • R – реверсивное расположение зубьев;
  • F – используется режущая кромка и рабочая поверхность из специального прочного сплава;
  • P – для пилок с аккуратным и точным спилом.

Между рабочей поверхностью и хвостовиком расположена шейка пилки. На ней могут быть нанесены буквы, которые определяют тип сплава, из которого изготовлено полотно. Самые распространенные сплавы такие:

  • BiM – очень прочный сплав высокоуглеродистой и быстрорежущей стали (обозначаться может также и двумя буквами BM);
  • HM – твердосплавное полотно;
  • HSS – быстрорежущий материал;
  • HCS – углеродистая сталь;
  • CV – сталь из сплава хрома и ванадия;
  • Riff – абразивный материал.

В обозначениях типов сплава часто бывает путаница, например, символами CV некоторые производители обозначают углеродистую сталь, в то время как остальные маркируют сплавы из хрома и ванадия.

Цветовая и текстовая маркировка

Назначение пилки можно определить по цвету хвостовика или по надписи, которая на ней расположена. Варианты цветовой маркировки определяют тип материала, с которым полотно должно работать:

  • серый – дерево и производные;
  • синий – металлы;
  • красный – пластик.

Дублирующая надпись некоторыми производителями печатается непосредственно на рабочей части полотна. Область применения будет понятна тем, кто хотя бы немного знаком с английским языком. Вот примеры:

  • Inox – нержавеющая сталь;
  • Hardwood – панели ПВХ, твердые породы дерева;
  • Alu – алюминий;
  • Acrylic – поликарбонат.

Надписи могут обозначать не только материал, но и развод зубьев. К примеру «clean» говорит о том, что зубья практически не имеют разводки.

Сводная таблица наиболее распространенных видов

Пилки всех видов представить в виде одной таблицы невозможно, особенно с учетом всех перечисленных характеристик. Набор наиболее распространенных видов приведен в следующей таблице.

маркировкадревесинаДСПфанераметаллжестьпластикплексиглас
T101AO++VV
T101BV+V
T101BFV+
T101BR+VV
T101BRFV++
T101DV+V
T111CVV
T119B++VV
T119BOV+V++
T144DVV
T244DVV
T301CDV++
T118AV+
T118AFV+
T118BV
T127D+V
T127DF+V
T227D+V

Таблица 1. Наиболее распространенные виды пилок и область их применения. Обозначения: «V» — специально предназначена для работы с материалом, «+» — может использоваться.

Как видно из таблицы, есть модели полотен, которые специально предназначены для металлов или древесины. Но их можно применять и к другим материалам. Пластик можно пилить практически всеми разновидностями полотен.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
