Как подключить светодиодную ленту: самостоятельно подключаем питание через блок и без блока

Пошаговая инструкция по монтажу

Первое, что необходимо сделать – обезжирить поверхность для установки RGB полосы. Основание из металла обязательно покрывается материалом, обеспечивающим электроизоляцию.

Последовательность действий:

  • проверка целостности полосы и соответствия ее мощности вольтажу источника питания;
  • приклеивание на основание (чтобы не навредить системе, радиус изгибов не должен превышать 2 см);
  • выбор места размещения управляющего устройства и источника электропитания, доступного для обслуживания (если управление на основе инфракрасных лучей, контроллер должен быть видимым во время эксплуатации);
  • нарезание отрезков (при необходимости) по указанным производителем линиям, соединение и изоляция;
  • удаление с клеевого слоя защиты, наклеивание отрезков на основание;
  • подключение ленты к контроллеру, регулятора – к электропитанию (обязательно соблюдение полярности);
  • подача напряжения.

Отрезки соединяются между собой при помощи проводов с сечением от 0,75 м2.

К «R» на контроллере присоединяется красный провод, к «G» – зеленый, к «B» – синий. Четвертый провод (может быть любого цвета) подключается к «V+». Для подключения питания к контроллеру красный провод присоединяют к «V+», черный – к «V-». К бытовой электросети система подключается при помощи обычной вилки с проводом, подключенным к разъемам «L+» И «N-».

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

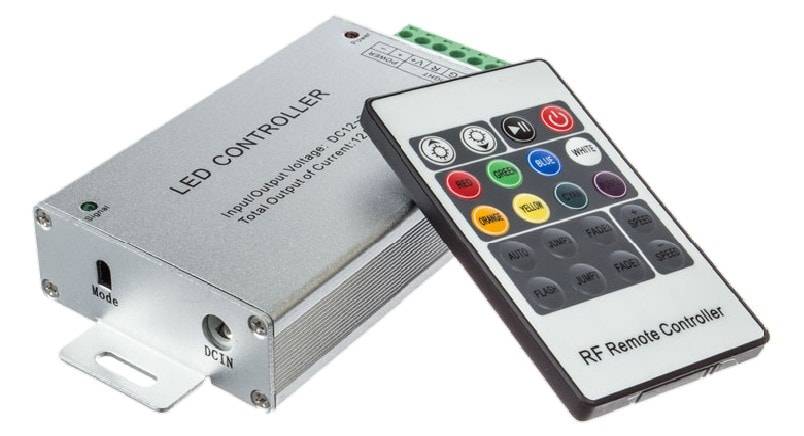

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

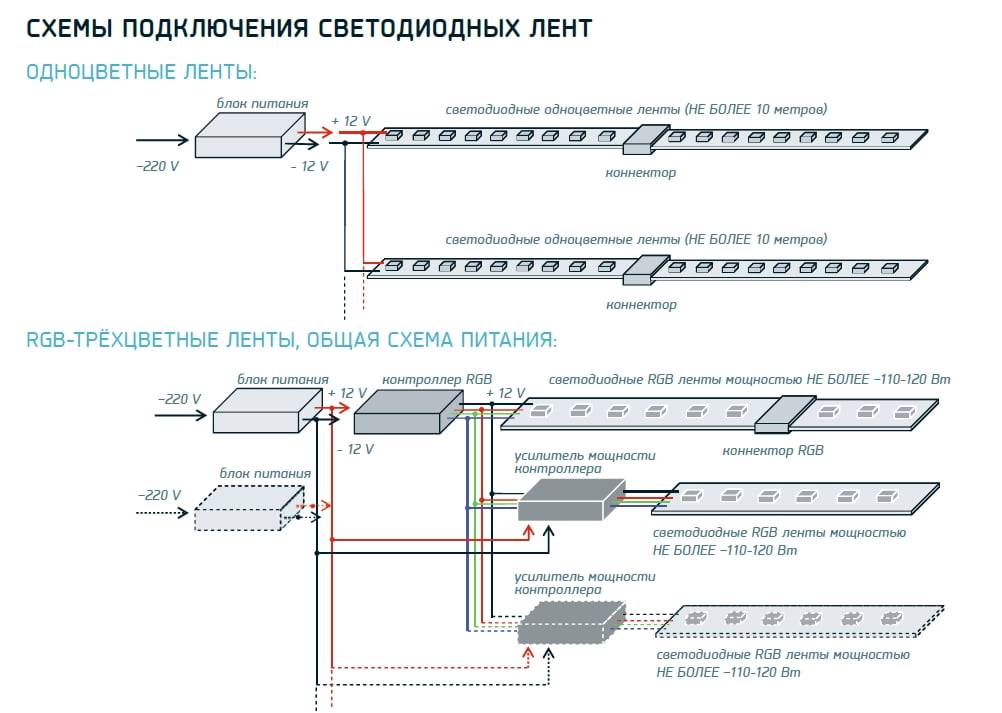

Инструкция по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.

подключение одноцветной ленты

Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:

Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.

После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.

Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем

После этого, края закрываются крышкой.

Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений.

Далее приступают к подключению к электросети (220 В)

В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.

Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.

Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.

подключение RGB ленты

Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.

параллельное подключение двух RGB лент

Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

  1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

    Маломощный паяльник с тонким жалом для светодиодной ленты

  2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.

    Подготавливаем два отрезка соединяемой ленты

  3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.

    Разрезанная лента с зачищенными контактами

  4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.

    Разрезанная светодиодная лента с нанесенным на контакты припоем

  5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».

    Спаянная светодиодная лента

    Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

  6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.

    Спаянная 20 метровая светодиодная лента

Соединение с проводами

  1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.

    Правильно разрезаем светодиодную ленту

  2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.

    Провода двух цветов для спайки отрезков светодиодных лент

  3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.

    Сгибаем провода для пайки под углом

  4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.

    Припаянные к светодиодной ленте провода

  5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.

    Термоусадочная трубка для места спайки провода и светодиодной ленты

  6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

    Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Схема подключения светодиодной ленты RGB длиной 5м или 10м


Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки


Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер


Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как: B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:1Блок питания 2Контроллер 3Светодиодная лента RGB

Ответы на 5 часто задаваемых вопросов

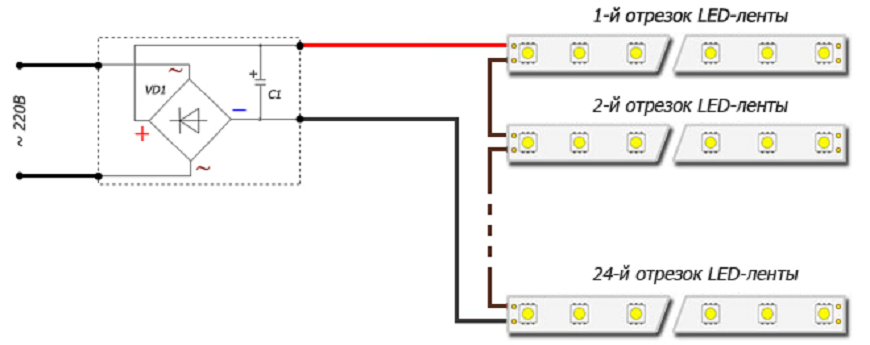

  1. Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
  4. Как подключать мощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

Как подключить LED-ленту

Подключить ЛЕД-ленту можно к розетке или любому источнику электрического тока. Существует несколько вариантов монтажа — ниже мы рассмотрим основные модели подключения.

Монтаж светодиодной ленты напрямую к блоку питания

Монтаж светодиодной ленты напрямую к блоку питания

Этот способ подключения подойдет в том случае, если на крае ленты имеются соединительные проводки. Если их нет, необходимо припаять их с помощью пайки. Непосредственный монтаж осуществляется следующим способом:

  1. Возьмите электрический кабель на 2 или 4 провода (в зависимости от модели ленты), зачистите края и вставьте их в разъемы на блоке питания, затяните клеммы с помощью отвертки. Провода в кабеле должны быть окрашены в различные цвета, чтобы не нарушить полярность проводки.
  2. При такой схеме монтажа мы не будем использовать диммер, поэтому рекомендуется установить выключатель в разрыв электрического кабеля. Техничесески Вы можете обойтись без выключателя, однако в таком случае для отключения освещения Вам придется постоянно выключать вилку из розетки, что неудобно.
  3. На некоторых старых блоках питания отсутствует вилка для подключения устройства к электрической сети (но есть соответветствующие разъемы). Если у Вас именно такой случай, то нужно также купить провод с вилкой и подсоединить его к соответстующим разъемам.
  4. Зачистите края проводов (от ленты и от блока питания). Соедините провода друг с другом в соответствии с полярностью, немного скрутите края, чтобы получить хороший контакт. Выполните изоляцию проводов с помощью обычной изоленты в несколько витков.

Подключение питания способом пайки припоем

Если на краях ленточного осветительного прибора отсутствуют соединительные проводки, то их необходимо подсоединить методом пайки. Для этого Вам понадобится небольшой кабель на 2 или 4 провода, а также паяльник шириной 2 миллиметра. Нагрейте паяльник, зачистите края проводов, а потом припаяйте провода к соответстующим контактам на ленте. По завершении паяки не забудьте выполнить лужение, чтобы улучшить качество соединения. После подключения проводков следует подключить систему к блоку питания согласно инструкции выше.

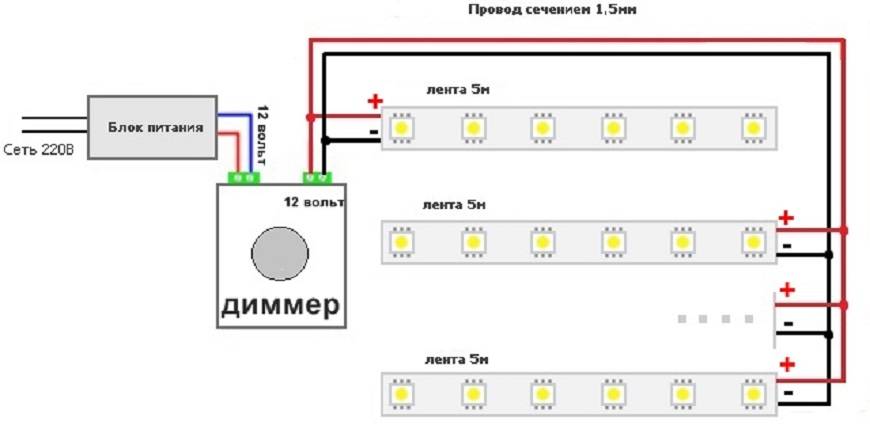

Подключение светодиодной ленточной подсветки потолка через диммер — пошагово

подключение светодиодной ленточной подсветки потолка через диммер

Чтобы управлять освещением, можете дополнительно поставить контроллер (диммер), который имеет вид небольшой коробочки (с пультом или без). Сборка ленточной осветительной системы осуществляется по аналогичной схеме, которая указана выше. Алгоритм монтажа будет отличаться только подключением диммера:

  1. Контроллер монтируется к цепи после того, как собрана основная схема (проводка от ленты соединена с блоком питания, к блоку питания подключена вилка).
  2. Монтаж контроллера осуществляется в разрыв кабеля, идущего от блока питания к диодной ленте. Блок питания во время работ должен быть обесточен.
  3. Диммеры могут иметь различный способов подключения, однако чаще всего у диммера по краям есть два провода — их нужно подключить в разрыв основного кабеля в соответствии с правилами полярности. Соединение осуществляется методом пайки (редко) либо с помощью изоленты (часто).

Подключение лент 12В

Ленточные конструкции с напряжением 12 вольт нужно обязательно подключить к блоку питания, поскольку напрямую подключить устройство к розетке не получится (оно просто сгорит). Сделать это можно различными методами — например, припаяйте к контактам ленты проводки, а потом подсоедините их в соответствующие разъемы на блоке питания. Блок питания можно будет вставить в розетку — так Вы получите полноценное освещение.

Подключение лент 24В

Ленты с напряжением 24 вольт подключаются по аналогичному алгоритму, описанному выше — через блок питания к розетке

Обратите внимание, что длина осветительной конструкции на 24 вольт может доходить до 10-15 метров. Поэтому блок питания должен обладать соответстующим уровнем мощности, который «покроет» все диоды

Например, на ленточной конструкции имеется 50 диодов, мощность которых составляет 1,5 Вт — в таком случае следует покупать блок мощностью не менее 75 Вт.

Подключение ленты 220В

Ленту на 220 вольт с интегрированным выпрямителем и вилкой можно подключить к любой электрической сети. Если Вы купили устройство без вилки и выпрямителя, их рекомендуется закупить и подключить отдельно. При сборке не забывайте о корректном соединении проводов, чтобы получить работоспособную конструкцию. Если не поставить выпрямитель, то осветительная система будет работать, но будет постоянно блымать с частотой 50 герц (таков уровень напряжения тока в электрической сети).

Подключение блока питания

Электроток к светодиодам поступает через специальное устройство – блок питания. Его основополагающими параметрами является напряжение и мощность. Для этого необходимо знать показатели используемой ленты, так как блоку позволительно работать только на 80% от указанной мощности, в обратном случае, он быстро придет в негодность. Поэтому запас мощности всегда нужно оставлять.

Чтобы соединить блок питание и ленту, используется параллельное подключение, а не последовательное. Сама работа выглядит следующим образом:

  1. Отключается свет.
  2. Проводится зачистка проводов, предварительно определив, где в блоке входное (AC IN, INPUT, АС L, AC N) и выходное отверстие (DC OUT, OUTPUT, V+, V-.).
  3. На контакты светодиодной ленты монтируются провода питания.
  4. После этого проводится изоляция кабелем – каналом.

При желании, можно приобрести готовую модель блока, которая будет находиться в пластиковом корпусе, а значит, уже иметь дополнительную защиту от внешних повреждений и влаги.

Чтобы блок и лента хорошо функционировали друг с другом, стоит запомнить несколько правил:

  1. Выбирая модель блока, необходимо интересоваться его влагостойкостью.
  2. Блок не должен перегреваться (более 50 градусов), а значит, его располагают вдали от нагревательных приборов.
  3. Вокруг устройства должно оставаться минимум 20 см свободного пространства, дабы оно могло охлаждаться.
  4. Если одновременно используется несколько источников, то они должны находиться на расстоянии друг от друга в 15-20 см.
  5. Даже, если блок обладает высокой влагосопротивляемостью, необходимо максимально его оградить от мест скопления воды.
  6. Не рекомендуется устанавливать прибор в электросети с диммерами в 220 Вт.

Все эти рекомендации помогут не только правильному монтажу, но и бесперебойной работе LED-освещения.

Как подключить светодиодные ленты для дома?

Заняться подключением LED-ленты можно, не прибегая к помощи профессиональной силы. Если вам до сих пор не понятен этот процесс, предлагаем обратиться к ниже приведенной инструкции. Процесс подключения состоит из следующих этапов:

  • выбора оптимального размера светодиодной полосы;
  • подбора блока питания;
  • непосредственного монтажа и включения в энергосистему жилища.

Для подобных источников света идеально подойдет сеть с потребляемой мощностью от 12 до 24 Вольт. Подсоединение ленты происходит с применением понижающего блока питания. При включении подсветки в 220-Вольтную сеть, происходит снижение напряжения до альтернативных значений.

Светодиодные однотонные ленты могут служить в качестве основного освещения в комнате или как подсветка для зонирования помещения.

Зачастую крепление LED-полосок осуществляется в потолочной области. В подобном монтаже нужно максимально избегать перегибов устройства, так как из-за этого происходит нарушение целостности подсветки и как следствие повреждение контактов.

В целях надежности и удобства монтажа на обратной стороне лент имеется специальное клейкое покрытие. Прежде чем им воспользоваться, следует подготовить поверхность зоны крепления. Для этого с мест предполагаемого монтажа очищается вся грязь и пыль, при необходимости обезжиривается весь участок. После того, можно крепить ленту к поверхности путем легкого надавливания.

Старайтесь не устанавливать слишком длинные полоски, — лучше подсоединить их параллельно. Это снижает потребляемую мощность и устраняет риск снижения срока службы электрики. В целях декорирования комнаты часто используют многоцветную ленту RGB. Принцип ее подключения аналогичен.

Как подключить несколько светодиодных лент

Как собственноручно подключить ленту: инструкция

После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.

1-й — 1 лента и блок

Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.

Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.

Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.

На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.

Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.

2-й — 2 ленты и блок

В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.

Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.

Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.

Инструменты и процесс установки светодиодной ленты

После обработки всей информации, ее анализа и подбора подходящего светильника можно начинать монтаж светодиодной ленты. Для этого понадобятся инструменты:

  • ножницы для нарезания кусков полотна нужной длины;
  • клей или двусторонний скотч для усиления крепления – при необходимости;
  • алюминиевый скотч или профиль – для лент большой удельной мощности;
  • коннекторы необходимой длины или паяльник с расходниками (только для серьезных мастеров);
  • кусачки для нарезания отрезков провода;
  • нож или съемник изоляции для зачистки концов проводников.

Алюминиевый скотч.

Паяльник с припоем.

Стандартный угловой коннектор.

Нож для очистки силиконового покрытия .

Жидкие гвозди для надежного монтажа LED-ленты.

Ножницы для резки.

RGB-коннектор для прямого соединения.

При планировании монтажа надо определить место установки блока питания так, чтобы длина проводов от источника 220 В до потребителей (осветительной ленты) была минимальна. Потом надо продумать крепление полотен, осмотреть и подготовить поверхности. Если лента мощная, начать надо с крепления профилей. Если нет – можно сразу начинать клеить предварительно нарезанное полотно. После наклейки можно соединять отрезки. Если монтаж ведется пайкой и вне помещения, то, возможно, придется увеличить мощность паяльника – даже небольшой ветерок заметно снижает температуру жала.


Места резки RGB-светильника.

Выключатель питания надо установить в удобном и доступном месте. Потом заранее подготовленными проводами подключается RGB-контроллер, если он есть, и блок питания.


Простое подключение к блоку питания через RGBW контроллер.

В установке светодиодной ленты нет ничего сложного. Домашний мастер при небольших навыках и знаниях может справиться с этой задачей самостоятельно.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

  1. 3528.
  2. 2835.
  3. 5050.
  4. 3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

  • Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
  • регулируемый выходной ток (0-5А);
  • защита от перегрева и короткого замыкания;
  • заявлен широкий диапазон рабочих температур -40 +80 градусов;
  • КПД преобразования 96%;
  • стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Подробно про принцип работы и подключение RGB ленты.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
