Как сделать проводку под натяжной потолок

Основные принципы прокладки коммуникаций

Схема прокладки водопровода под фундаментом.

Прежде всего, нужно избежать замерзания воды в водопроводных трубах. Способов два:

  1. Прокладка водопроводных труб ниже глубины промерзания грунта. При водоснабжении из скважины делается кессон, в котором находится оголовок скважины, и которых сам находится под землёй ниже глубины промерзания. От него прокладывается водопроводная труба под дом, и уже там труба поднимается вверх и заводится в дом. Грунт под отапливаемым домом не промерзает, поэтому в этом участке грунта вода в водопроводе тоже замерзать не будет.
  2. Обогрев водопроводной трубы. Когда нет возможности проложить водопровод ниже глубины промерзания грунта, его приходится подогревать с помощью специального греющего кабеля. Такой кабель питается от электричества и укладывается рядом с трубой; он имеет датчики и при понижении температуры включает подогрев. Минусом этого способа является дополнительный расход электроэнергии.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

  • Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
  • Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

  1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
  2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
  3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

  1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
  2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
  3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
  4. Концы проводов выведите в подрозетники и распределительные коробки.
  5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Как провести электропроводку под гипсокартоном

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы — она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео: Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ.

Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса. Даже поверхностно ознакомившись с таким вариантом монтажа, Вы можете увидеть, что в этом случае провести электропроводку под гипсокартоном будет намного сложнее

Обращаем Ваше внимание на то, что производить монтаж выключателей света и розеток лучше после завершения всего ремонта, чтобы шпаклевка не испачкала новые декоративные накладки!

Проводка случайно может быть повреждена профилем или саморезами, следовательно, может произойти короткое замыкание. Чтобы этого не произошло, проводник нужно прокладывать в гофрированной трубе, к тому же она не даст распространиться пламени в случае возгорания проводки за листами гипсокартона. При монтаже проводки под гипсокартоном может использоваться не только гофра, но и трубы или специальные короба. Однако эти материалы не очень удобны. Гофрированная труба обладает такими плюсами, как небольшой диаметр и хорошая гибкость.

Поэтому рекомендуется использовать именно ее.

Проводка в натяжном потолке – частые ошибки при ее монтаже

Фотопечать срез камня на стене и зеркальный потолок на потолке от НикоМакс

Фотопечать город на балконе

Натяжные потолки с фотопечатью в офисе — лес

Фотопечать звёздное небо в офисе

Натяжная стена и натяжной потолок с единой фотопечатью Ласточкино гнездо

Фотопечать карта на потолке в кабинете

Фреска на натяжном потолок в коттедже

Натяжной потолок с фотопечатью бабочки в поле в ванной

Ни одна комната не может обойтись без коммуникаций. Зачастую для эстетичного вида комнаты их тщательно маскируют. Однако только профессионалы владеют всеми тонкостями дела, они знают основные правила монтажа скрытой проводки. Все же, частые ошибки имеют место.

Давайте рассмотрим наиболее популярные среди них: Неправильное расположение профиля и соединительной коробки. В данном случае ошибка, которая часто допускается, выражается в точном пересечении алюминиевого багета и коробки с проводами. Таким образом, есть вероятность возникновения пожара.

То есть, многие «мастера» не обращают внимания на старые провода, скрытые в стене, поэтому, когда они начинают сверлить стену, то повреждают и кабели, находящиеся там. Всегда используйте гофрированный шланг, как вариант можно рассмотреть металлическую трубу. В любом случае, позаботьтесь о защите кабеля. Не забывайте, что в будущем может понадобиться обслуживание электропроводки, поэтому устанавливайте ее таким образом, чтобы иметь возможность легкого доступа.

Монтаж электропроводки для натяжного потолка

Теперь, когда мы знаем основные правила установки, можно приступать к монтажу. Рассмотрим поэтапно, как починить проводку под натяжным потолком.

Что нам понадобится?

  • перфоратор;
  • шуруповерт;
  • ножовка для металлического покрытия;
  • паяльник;
  • канцелярский нож;
  • плоскогубцы;
  • лестница;
  • крепежные приспособления;
  • лента для изоляции проводов.
  • Составьте схему проводки.
  • Перенесите нарисованный чертеж на поверхность потолка. Для точности используйте водяной или лазерный уровень.
  • Установите крипёжные средства. Вмонтируйте их в потолок при помощи вспомогательных инструментов. В качестве подсказки используйте тот факт, что для того, чтобы провод не провисал, нужно не превышать расстояние в 50-90 см.
  • Следующим шагом будет монтаж соединительных коробок. Не забудьте использовать защитную трубу или гофру, которая одевается на провода.
  • Соедините все кабели в коробке. Для удобства оставьте не менее 20 см провода, выступающего с коробки.

На этом монтаж оканчивается. Осталось только проверить его правильно при помощи визуального осмотра и мультиметра.

Поэтому выбирайте наиболее подходящий для вас вариант, учитывая данный факт.

Как видите, процесс монтажа электропроводки не является слишком сложным. Даже новичок может осуществить. Единственное требование – строгое соблюдение правил монтажа и техники безопасности. Отнеситесь к этому с полной серьёзностью потому, что именно от этого зависит безопасность вас и ваших близких.

Выбираем провод

Существует огромное множество негорючих или малоподверженных горению марок проводов, но нам нужно найти соответсвующий конкретно нашим критериям:

  • не гореть
  • выдерживать длительное воздействие высоких температур

Данными характеристиками в полной мере обладает провод марки РКГМ.

Провод РКГМ — мягкий многожильный, медный провод, термостойкий, жаростойкий, негорючий.

Имеет два изоляционных слоя:

  • наружный, состоит из стекловолоконной лакированной обмотки
  • внутренний, изготовлен из кремнийорганической резины особой прочности

Температурные характеристики от -60 до +180 градусов Цельсия. В обширную область применения данного провода входят бани и сауны, где нагрев воздуха и перепад температур достигают критических значений.

Нюансы прокладки канализации под фундаментной трубой

Самостоятельное проведение канализационной системы в загородном доме – работа сложная, но вполне выполнимая. Однако, чтобы сделать ее максимально легко и быстро, необходимо составить проект будущей системы канализации дома еще до того, как вы зальете фундамент. Ведь трубопровод в данном случае располагается в доме, а затем выходит на улицу и подсоединяется к централизованной канализации или септику. Поэтому еще на этапе формирования фундамента необходимо позаботиться о выходном отверстии для трубы. Если вы будете все делать правильно, то сложностей возникнуть не должно. Однако не всегда удается заранее построить подготовленный к выводу канализации фундамент. Иногда приходится производить такие работы, когда дом уже построен. Прежде всего, нужно представлять, как должна быть устроена канализация частного домостроения. Канализационные стоки формируют таким образом, чтобы сливы от кухонной мойки, унитаза, умывальника, ванны и душа не были разбросаны в разных концах дома, а максимально концентрировались на небольшой площади. Это даст экономию затрат на материалы, повышенную эффективность канализационной системы.

Цокольный утеплённый этаж очень удобен для сведения всех стоков в одну трубу и выведения её под фундамент наружу.

Крепление кабеля к полу

Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:

с помощью перфоленты

с использованием текстильной ленты

на сетке, кабельными стяжками

Последний метод применяют при использовании в квартире напольной шумоизоляции.

В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.

В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.

Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.

Не делайте соединения в электропроводке под натяжным потолком!

Электрика под натяжным потолком должна быть цельная. Кабель, который закладывается под полотно, не должен иметь соединений. В идеале не должно быть ни одной распределительной коробки. Многие электрики вам скажут: это не возможно, да и не нужно.

  • Обязательно, нужно! Любое место соединения, распаячная коробка – это потенциальное место потери контакта в будущем. Если повторится ситуация, рассмотренная в самом начале статьи, что не идет свет на люстру, надо будет снимать потолок. Доступа к распределительной коробке не будет. Это нужно иметь в виду.
  • Кроме того, это возможно! Мы делаем коммутацию выключателей без дополнительных распаячных коробок. С цельным кабелем не случится короткого замыкания. Да и обрыв также ему не грозит.

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

  • Над спальным местом;
  • Над рабочей зоной;
  • В зоне отдыха и месте для чтения;
  • На кухне или комнате над столами.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Правила разводки электрики по потолку под натяжным потолком

Существует достаточно большое количество нормативных актов и документов, регламентирующих способ и порядок планирования будущего освещения. Если пытаться учесть все нормативы, то даже самая простая разводка под точечные светильники под натяжной потолок затянется на недели. Достаточно будет выполнять требования основного документа – «Правил устройства электроустановок», или, по-другому, «ПУЭ-7».

Коротко основные требования сводятся к следующему:

  • Проводку в жилом помещении над горючим материалом необходимо либо прятать в металлическую трубу, либо делать из электропровода с негорючей защитной оболочкой. Обычно такой провод в маркировке имеет приставку «нг-LS», например, ВВГнг-LS;
  • Все элементы проводки делят на группы по зонам расположения на потолке или по характеру включения;
  • Каждую группу проводов объединяют в жгуты, а точки соединения жгутов собирают в распределительных коробках;
  • Сами коробки должны располагаться в доступных для ревизии и ремонта местах.

Последнее требование выполнить достаточно сложно. Наиболее рациональным местом для установки распределительной коробки будет точка объединения нескольких жгутов в один, более мощный, обычно это место на потолке. Если скрыть коробочку за виниловой пленкой, то не будет возможности использовать для прозвонки отдельных веток проводки.

К сведению! ПУЭ допускает сращивание проводов без распредкоробки, но для этого нужно будет использовать специальные латунные гильзы и опрессовочные пассатижи.

Более грамотным решением будет все же использование распредкоробки, но установить ее нужно будет не за натяжным потолком, а на стене. При этом часть кабелей и проводов можно будет просто закрыть декоративным коробом.


Проводку кладут по центральной линии плит, подальше от стыков

Подбор материала и расчет сечения проводов

Перед подбором материала для будущей электропроводки следует определиться с объемом работ. При планировании полноценной замены рекомендуется использовать медные проводники. Наиболее удачным выбором будет ПВС. Он представляет собой соединительный провод с виниловой изоляцией, одна жила которого состоит из множества тонких проводов. Данный факт сопровождается увеличением электропроводности.

При частичной замене или прокладке следует использовать идентичный материал действующей электропроводке. Не допускается прямое формирование скруток между алюминиевыми и медными жилами. Это может привести к перегреву и нарушению целостности электрической схемы.

Таблица для определения сечения кабеля

Несколько полезных рекомендаций

  • Защита. Некоторые считают, что раз провода будут закрыты для внешнего наблюдателя, то можно прокладывать их как угодно. Это серьезная ошибка, которая может привести к пожару. При потолочном монтаже электропроводки необходимо использовать специальные металлические рукава или защитные гофротрубы из огнестойкого пластика
  • Сечение. Диаметр проводников нужно выбирать не «наугад», а в строгом соответствии с расчетами, основанными на суммарной мощности подключаемых к конкретной цепи потребителей. В противном случае вас ждет перегрев проводников с последующим коротким замыканием или обрывом
  • Подключение к УЗО. Это общая рекомендация, – вне зависимости от способа монтажа крайне желательно подключать осветительные приборы, слаботочные цепи и мощных потребителей к разным устройствам защитного отключения. Это повысит удобство пользования системой
  • Распределительные коробки. В идеале каналы на потолке должны быть параллельными. Но если возникла необходимость в разветвлении, используйте распределительные коробки – никаких скруток не допускается! Для помещений с повышенной влажностью (кухни, ванные комнаты) понадобятся модели с соответствующим классом защиты IP
  • Выключатели. Еще один общий совет – схема подключения выключателей должна подразумевать разрыв фазы, а не нулевого провода, поскольку в последнем случае даже при положении «выкл.» вас может ударить током, например при замене лампочки в осветительном приборе

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, ВтСоответствие лампе накаливания, Вт

1,810
330-40
435-40
4,245
550-55
5,455
655-65
765-75
870-80
9,580-90
1070-80
1290-100
14140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Коммуникации и плитный фундамент

А вот плитный фундамент не прощает просчётов на стадии проектирования, потому что проложить через него коммуникации после заливки уже не получится. В случае с плитным фундаментом подведение коммуникаций можно сделать только до

заливки. Поэтому сначала нужно прорыть траншеи, уложить водопроводные и канализационные трубы в защитных гильзах

Кстати, в случае с плитным фундаментом гильзы для труб приобретают критически важное значение: она не только защитит от давления монолитной плиты, но и обеспечивает возможность замены трубы в случае прорыва. Без гильзы заменить, например, водопроводную трубу, проложенную через бетонную плиту, будет невозможно

А повредиться труба может еще в процессе заливки фундамента.

Канализационные трубы проложены до заливки плитного фундамента.

К этой статье есть подборка видео (количество видеороликов: 2)

Для прохода труб через фундамент нужно предусматривать отверстия, которые делаются с помощью гильзы – трубы большего диаметра. В этой статье речь пойдёт именно о защитных гильзах, которые используются для прохода через фундамент дома.

Разводка под натяжным полотном

Перед тем как крепить проводку под натяжными потолками, необходимо составить план разводки электрики по потолку. При составлении схема следует помнить, что все провода нужно прокладывать под прямыми углами, параллельно или перпендикулярно стыкам стен и потолка комнаты.

Игнорировать этот пункт – составление плана – не следует. Без подробной и продуманной схемы процесс монтажа будет сильно затруднен, а итоговый результат может не отвечать нормам безопасности.

С помощью строительного уровня переносят схему на поверхности. Используя перфоратор, в стенах и потолке проделывают отверстия, предназначенные под крепеж для фиксации проводки (дюбели, клипсы). Каждое отверстие располагают на расстоянии от 0,5 до 0,9 м – этого достаточно, чтобы кабель имел должную поддержку и не провисал.

Переходят к установке распределительных коробок и крепежа, сверяя свои действия с планом. Протягивают электропроводку, вдетую в гофру, по потолку, фиксируя с помощью крепежных элементов.

Схема электропроводки для точечных светильников

Соединяют концы гофрированных труб с распределительными коробками. Концы кабеля должны выходить за пределы гофры минимум на 15 см, чтобы можно было соединить жилы. Провода соединяют друг с другом; проверяют работу, используя мультиметр.

Если поверхность деревянная

Не всегда потолочное покрытие бывает бетонным. Как смонтировать проводку по деревянному потолку? Технология монтажа практически схожа с бетонным покрытием. Различие в трубах. Если потолок деревянный, то воспользуйтесь стальными трубами.

Распределительные короба для проводки под натяжной потолок подбирайте таким образом, чтобы кабельные жилы не соприкасались с обшивкой внутри.

  1. сделайте разметку проводки (схему);
  2. определите местоположение распределительных коробов, установите их;
  3. трубы между собой соединяются сваркой, затем крепятся к потолку;
  4. протяните кабель от короба к коробу, не забывая о выходах проводов;
  5. закрепите жилы проводки внутри коробов, выполните изоляцию проводов;
  6. сделайте заземление.

Монтаж проводки под натяжные потолки готов

При деревянном потолочном покрытии, важно помнить, что проводка должна быть обязательно изолирована, чтобы избежать воспламенения. Проводка должна быть выполнена с соблюдением безопасных требований

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

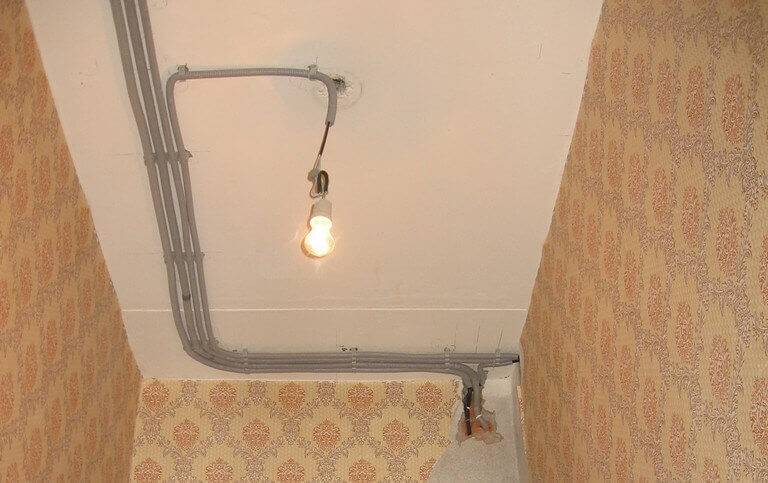

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Способы прокладки коммуникаций

Для монтажа электропроводки используют открытый или скрытый метод.

Наружная

В таком случае кабели укладываются напрямую, без использования гофры, короба или трубы. Провода крепятся на потолке специальными фиксаторами. Такой метод считается достаточно опасным, при перегреве жил повышается вероятность возгорания.

Внутренняя

Проводку в этом случае скрывают от глаз окружающих. Такой метод считается более эстетичным и безопасным. При использовании скрытого способа кабели укладывают в каналы. Способ не применяется при прокладке проводки в частном доме, построенном из дерева.

Как под натяжным потолком поменять проводку

Чаще всего приходится ремонтировать и менять кабели, уложенные в гофровый рукав, со скрученными и срощенными жилами. Иногда мастера пытаются экономить на проводке и, вместо одного цельного провода, выполняют скрутку из двух кусков.

Со временем такой контакт нарушается, и один-два светильника на натяжном потолке начинают периодически гаснуть без видимых причин. Если через 1-2 часа освещение натяжной облицовки восстанавливается, значит, диагноз подтвержден.

Заменить можно жгут целиком или только одну скрученную жилу, чаще выбирают второй вариант. Для этого обесточивают освещение в комнате или в квартире, раскрепляют контакты на дефектной жиле и привязывают к концу, свисающему с натяжного потолка, тонкую стальную струну. Провод вытягивают небольшими переходами, а к струне крепят новую жилу и обратно затягивают в гофр.


Затягивание нового кабеля

Такая замена возможна лишь для медной проводки, при условии наличия в разводке не более одного поворота под прямым углом. В остальных случаях приходится вытаскивать весь жгут или демонтировать гофр целиком.

Порядок работ с привязкой к типу потолка

Давайте рассмотрим, как проводится монтаж электропроводки по потолку на примерах с разными видами конструкций.

Натяжное покрытие

Такая поверхность изготавливается из поливинилхлорида или ткани. Учитывая этот факт, опытные электрики рекомендуют все же под данной конструкцией монтировать скрытую систему проводки, поместив кабель в пластиковый рукав. А вот электротехнические коробки и ящики следует вынести за пределы конструкции, поскольку демонтаж потолка — дело хлопотное, а иногда и неосуществимое.

Реечный потолок

Эта конструкция относится к подшивному типу покрытий. Материал, из которого изготавливаются рейки, как правило, либо алюминий, либо пластик, либо сталь. В большинстве случаев такое покрытие монтируют в ванной, поэтому требования к системе проводки особенные. Используйте стальные трубы, если основание деревянное. В случае железобетонной базовой поверхности задействуйте пластиковые либо гофрированные рукава. Крепится система к основанию, а вот распределительные ящики нужно вынести за пределы конструкции.

Так выглядит реечная поверхность

Подвесная гипсокартонная конструкция

Как вы уже знаете, покрытие из гипсокартона будет сложно вскрывать после установки, ведь вы уже покрасите либо покроете обоями, поэтому электротехнические ремонтные работы могут привести к тому, что все придется делать заново. Чтобы избежать таких хлопот, нужно все продумать заранее, включая вынос распределительных коробок за границу конструкции. А вот вид прокладки и выбор материалов для проведения работ всецело зависит от того, какой материал в конкретном случае выступает в качестве основы. Между тем учитывайте, что идеально «соседствуют» с гипсокартоном трубы из стали, пластика и металла (гофрированные).

Кассетный потолок

Этот вид конструкции также относится к разряду подвесных покрытий. Благодаря размерам и способу установки панелей добраться до любой части электротехнической системы не составит труда. Просто снимаете кассету и ремонтируете поврежденный участок. Поэтому можете размещать распределительные ящики там, где посчитаете нужным. Как правило, при такой поверхности применяется открытый способ разводки, когда трубы крепятся к основанию при помощи хомутов или скоб. Какие именно выбрать защитные рукава, опять же, зависит от материала основы.

А это кассетное покрытие, красиво, правда?!

Прокладка через фундамент

Отверстие в основании для прокладки труб канализации Пробить отверстие в ленточном фундаменте намного легче, чем в монолитной плите. Но все специалисты сразу говорят, что лучше изначально оставлять отверстия под коммуникации. Понятно, если строители предусмотрели отверстие в основании, тогда проблем с вводом труб не существует, ведь дыры уже покрыты специальной гидроизоляцией и уплотнителями. Но что делать, если отверстия нет, и его приходится делать вручную? Тогда на помощь придет ударная дрель или перфоратор и коронка с алмазным напылением.

Пробивание отверстий делают в несколько этапов:

  1. Расчистка фундамента от налипшей грязи и его выравнивание, чтобы коронка вошла плавно.
  2. Затем нужно легко просверлить место бурения малым сверлом по бетону, чтобы коронка шла строго по центру.
  3. На малых оборотах наметить место бурения, повторно проверить его внешний диаметр и сопоставить с внешним диаметром труб.
  4. На средних оборотах плавно сверлить отверстие, регулярно отбивать керн, чтобы коронка не заклинила. Также нужно сдувать пыль и бетонную крошку, чтобы она не забилась в патронник.

Когда образуется готовое отверстие, на внешние края приклеивают рубероид, а внутри устанавливают пластиковую полую трубную гильзу с резиновыми уплотнителями. Теперь через гильзу можно пропускать необходимое количество труб и фиксировать резиновыми уплотнителями, а через отверстие влага и вода не попадает в подвальное помещение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
