Система отопления ленинградка: схема и каких критических ошибок лучше не допускать при монтаже

Принцип работы

Принцип работы «ленинградки» в общем-то не отличается от такового в любой однотрубной отопительной системе.

Система функционирует следующим образом:

  • котел нагревает воду и подает ее частично на верхний контур, а частично – в расширительный бак (туда поступают излишки теплоносителя;
  • нагретый теплоноситель легче холодного, поэтому поднимается в батарею, вытесняя холодный вниз;
  • в батарее вода отдает свое тепло, и сама вытесняется более горячей, которая только что поступила из котла;
  • остывший теплоноситель поступает в нижний контур, который ведет ко входу в котел;
  • после поступления холодной воды в котел цикл повторяется.

Как работает система отопления Ленинградка

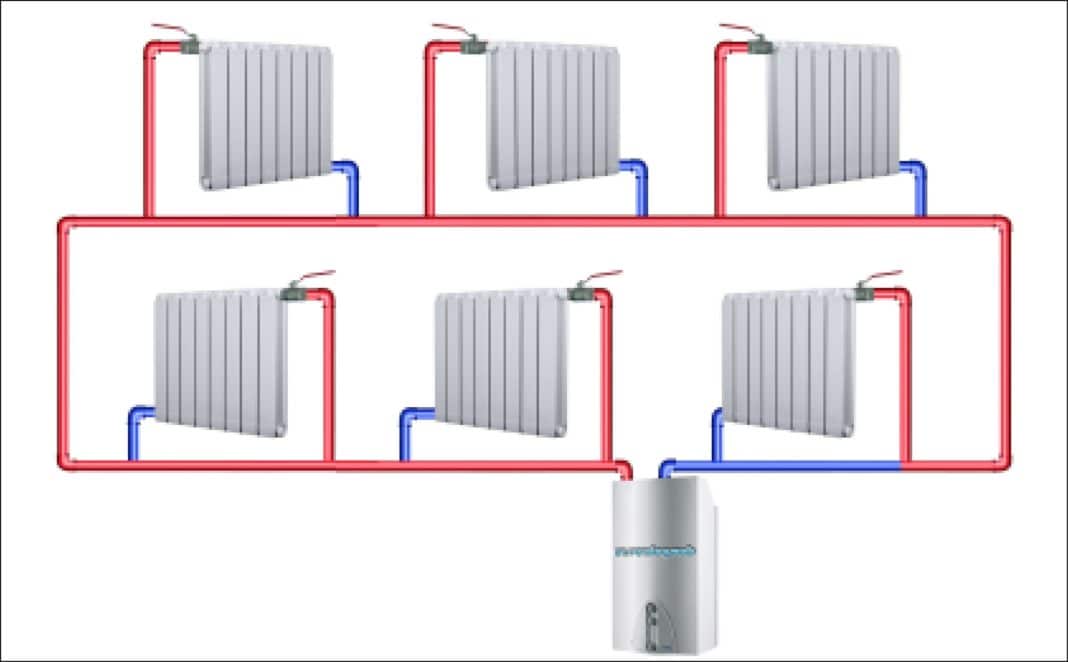

Система образует кольцо из одной трубы и цепочки радиаторов. Нагретая вода поочередно поступает в каждую батарею, отдает тепло и возвращается по трубопроводу обратно для подогрева. Для компенсации и выравнивания давления схема однотрубной системы отопления Ленинградка предполагает наличие демпфера. В верхней точке располагают расширительный бак.

Чтобы замкнутый контур функционировал в многоэтажном доме, радиаторы на каждом этаже устанавливают на одном уровне. Так как теплоноситель движется поочередно по всем батареям, крайние приборы на кольце всегда холоднее. Для выравнивания температуры в дальних точках у приборов увеличивают количество секций.

В закрытой однотрубной системе роль расширительной емкости исполняет гидроаккумулятор

Трубы для Ленинградки укладывают двумя способами:

  1. Поверх напольного покрытия. Способ отличается простотой монтажа, лучшим доступом для проведения ремонта. Идущие по полу трубы портят внешний вид комнаты, но они дополнительно отдают тепло в помещение.
  2. Под напольным покрытием. Такой трубопровод считается скрытым. Трубы прокладывают под полом, изолируют для снижения теплопотерь. Смотрится такая конструкция эстетично, но монтировать ее сложнее. Вдобавок для ремонта трубопровода придется срывать пол.

При любом способе укладки трубопроводу придают уклон. Это является основным требованием, чтобы отопление надежно работало.

Важно! Если отопление оснащено циркуляционным насосом, выдерживать уклон трубопровода все равно нужно. В случае его остановки Ленинградка продолжит функционировать в самотечном режиме

Схема вертикального типа позволяет подключать «Теплый пол»

Ленинградка бывает вертикального и горизонтального типа. Первый вариант больше приемлем для двухэтажных и многоэтажных домов. В вертикальной схеме можно подключать «теплый пол», полотенцесушители. Горизонтальная разводка этого преимущества лишена.

Внимание! Чтобы Ленинградка функционировала, схему вертикального типа или горизонтальную разводку, длиной больше 30 м, оснащают насосным оборудованием для циркуляции. На видео принцип отопления Ленинградка:

На видео принцип отопления Ленинградка:

Конструкция системы Ленинградка

Конструкция системы Ленинградка

В советские годы конструкторы предложили Ленинградку как эффективную систему отопления с высоким КПД. Однако и сегодня, по прошествии практически полувека, она пользуется заслуженной популярностью. Вы наверняка видели ее во многих домах. В чем же основная причина такого распространения? Мы уже упоминали о простоте конструкции и легкости выполнения монтажных работ. Давайте теперь добавим к ним еще одну – в дальнейшем обслуживание этой системы не создаст особых хлопот.

Что нужно для того, чтобы теплоноситель активно циркулировал по магистрали, отдавая при этом столь долгожданную тепловую энергию? Поверьте, добиться этого легко и просто – даже особого оборудования не требуется. А вот что действительно необходимо, так это радиаторы отопления, трубы, расширительный бочок, котел для отопления помещения, циркуляционный насос, термостатические клапаны и вентили. Ну и, конечно, не обойтись без инструмента, который поможет все это установить.

По какому принципу работает Ленинградка?

В ее основе лежит очень простой, можно сказать, даже примитивный принцип: согласно законам физики, более холодные жидкости способны выталкивать более горячие. Поскольку все приборы, работающие для отопления, соединяются последовательно в общую цепочку, то на выходе температура будет ниже, чем на входе.

Отличительной особенностью этой системы является тот факт, что при ее использовании возникает возможность проложить трубы внутри, над и под половой поверхностью. Как результат – необходимость надежно их изолировать пропадает. В этом случае конструкции пола не будут перегреваться, а значит, нет потребности в специальной защите от излишнего тепла.

Какие бывают разновидности Ленинрадки?

  • Горизонтальную. Она более распространена, нежели вторая. При горизонтальной разводке труб их размещают под полом или над ним.
  • Вертикальную. Более предпочтительный вариант. В этом случае труба укладывается непосредственно в пол. Тепловые потери будут, однако спрятанные трубы не смогут нарушить эстетику помещения.

Еще один момент, требующий внимания мастера. С целью заставить воду циркулировать по трубам легко и непринужденно, следует предусмотреть уклон подающей трубы. Не забудьте перед каждым из радиаторов врезать кран Маевского, который необходим для удаления воздуха. Все остальные приборы должны быть размещены на одном уровне.

Если в вертикальную систему отопление Ленинградка включить циркуляционный насос, то эффективность такой системы будет намного выше, а значит, для прогревания одного и того же помещения потребуется гораздо меньше времени.

В том случае, если принято решение относительно использования вертикальной развязки, то основную трубу необходимо проложить по чердаку и тщательно утеплить. Отводящие трубы, судя по своему названию, будут спускаться вниз. И еще одно правило следует соблюсти: если в дома несколько этажей, то располагать радиаторы следует друг под другом.

Как и в случае с первым вариантом, нужно не забывать про уклон – совсем небольшой, однако помогающий жидкости не скапливаться в стояке. Система из труб небольшого диаметра, конечно, будет эффективна, однако правило непреклонно – внутреннее сечение просто обязано быть большим. Ну и если магистраль длиннее, нежели 30 м, то специалисты советуются остановиться на горизонтальном варианте.

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.

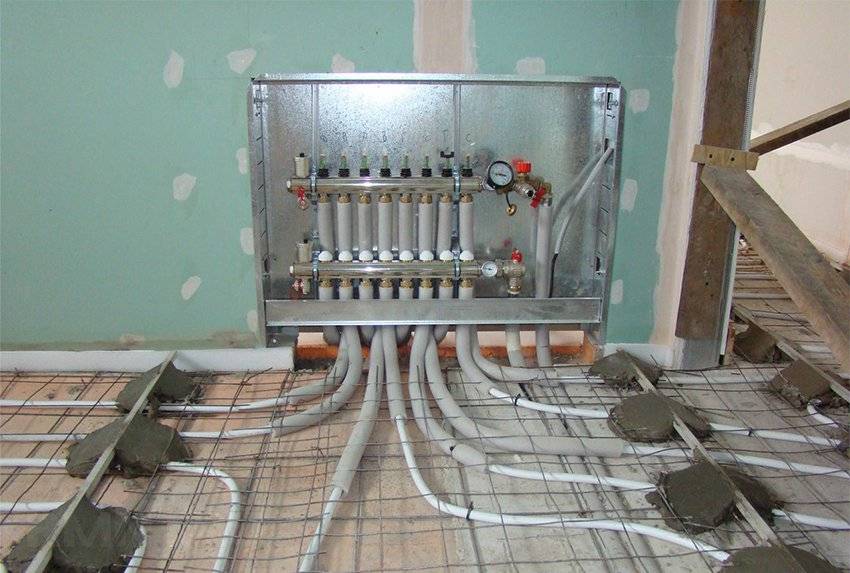

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Теплый пол человечеству знаком еще с древнеримских времен, что было неоднократно подтверждено раскопками. Поскольку Россия считается страной с суровым климатом, то вопрос обогрева жилья играет немаловажную роль.

В последнее время у нас широкое распространение получили теплые полы, особенно в сфере индивидуального жилищного строительства. Их использование придает жилищу неповторимый уют и комфорт. Они бывают двух видов: электрические или водяные. Из-за своей долговечности, экологичности и относительно небольшой стоимости теплые полы от отопления распространены более широко.

Теплые полы от отопления обустраиваются не только в квартире, а и в офисных, производственных или складских помещениях. Благодаря большой площади нагревательной поверхности они обеспечивают оптимальную циркуляцию теплого воздуха , вследствие чего температура воздуха в разных местах помещения одинаковая.

Например, теплый пол от отопления в детской комнате защищает ребенка от простудных заболеваний, так как исключает сквозняки

В помещениях с высотой потолков от 3.5 м до 5 м теплые водяные полы вообще не имеют альтернативы, что особенно важно для складских помещений с поддержанием определенной температуры

Теплые водяные полы монтируются под любыми видами полового покрытия.

Лучшие качества «ленинградки»

Однотрубная система отопления в частном доме ленинградка удобна, прежде всего, тем, что очень легко выбрать режим работы любого радиатора. Батареи отопления подключаются параллельно одной трубе, поэтому можно даже отключить или демонтировать любой радиатор, не нарушая работу системы.

Для небольших домов и дач популярна система с гравитационной (естественной) циркуляцией воды. В одноэтажных домах выбирается горизонтальная разводка стояков. Для многоэтажных зданий применяется комбинированная схема – вертикальная и горизонтальная схема монтажа стояков. Как уже упоминалось можно организовать «самотечную» систему или создать отопление ленинградка с насосом, который значительно улучшит динамику обогрева помещений.

«Ленинградка» с естественной циркуляцией

Система обогрева такого типа предполагает последовательную установку приборов отопления по периметру помещения. Если будет применена ленинградка система отопления диаметры труб при «самотечной» циркуляции нужно применить большего диаметра. Основа системы – котел соединяется с первым радиатором, выход первого радиатора соединяется с входом второго и т.д. С последней батареи отдавшая свое тепло вода возвращается по обратной трубе в котел для повторения цикла.

Популярная и неприхотливая система отопления ленинградка своими руками монтируется двумя способами.

Первый вариант – последовательное соединение батарей отопления, а второй способ заключается в использовании диагонального подключения радиаторов для равномерного прогрева батарей. Монтировать можно любые радиаторы, но при использовании традиционных чугунных батарей применение крана Маевского обязательно. Он служит для стравливания воздуха из батарей.

Параллельное подключение батарей в схеме отопления «ленинградка»

Описанная выше разводка системы отопления ленинградская имеет один существенный недостаток. При таком способе подключения невозможна регулировка теплоотдачи каждой батареи и невозможно их отключение без остановки работы всей системы. Для устранения этого недостатка был придуман вариант «ленинградки» с параллельным подключением батарей.

При таком подключении вход и выход батареи регулируется шаровым краном, а на отрезок стояка, параллельного батарее, устанавливается кран выполняющий роль шунта. Краны, шунтирующие каждый радиатор, играют большую роль в настройке всей системы. С их помощью ленинградская система отопления частного дома обеспечивает равномерный нагрев приборов отопления.

«Ленинградка» с дополнительным контуром

Если при создании проекта получается слишком большая длина системы или сложная конфигурация, то в таких случаях применяется дополнительный контур. Дополнительный контур подключается параллельно основному. Чтобы система работала правильно на «обратке» дополнительного контура устанавливается кран игольчатого типа для отладки системы обогрева

Второе важное требование – «обратка» второго контура, если используется ленинградка система отопления с насосом, должна соединяться с обратной трубой основного контура до насоса

Вариант «ленинградки» — закрытая система

Любая схема отопления в частном доме ленинградка легко превращается в закрытую систему. Понятно, что в таких случаях нужна установка расширительного бака мембранного типа, манометра, циркуляционного насоса и предохранительных клапанов для безопасности. При установке котла настенного типа, который имеет встроенный циркуляционный насос, монтаж отдельного насоса не нужен.

Такая система отопления ленинградка частного дома чаще всего применяется в двухэтажных домах.

Схемы системы отопления Ленинградка

В зависимости от типа здания, различаются схемы подключения батарей. Для одноэтажного дома приемлемо много вариантов. С многоэтажным зданием возникают определенные трудности.

Схема системы отопления Ленинградка для одноэтажного дома

В одноэтажном здании Ленинградка одинаково хорошо будет работать открытого и закрытого типа. Батареи монтируют по кольцу контура на одном уровне. Подключение зависит от выбранной схемы.

Схема параллельного подключения приборов обогрева без кранов простая, но неудобная для ремонта

В самой простой схеме батареи параллельно подключают отводками, отходящими от боковых пробок нижнего коллектора, к пролегающей по полу трубе. Плюсом считается простота монтажа. Неудобство заключается в обслуживании. Чтобы отремонтировать один потекший отопительный прибор, со всего контура придется сливать воду.

Наличие шаровых кранов позволяет безболезненно отсоединять батареи от работающего контура

Вторая схема аналогично основана на параллельном подключении батарей. Однако подводящие патрубки каждого прибора оснащены шаровыми кранами. Запорная арматура позволяет отключать их от работающего отопления. Циркуляция будет продолжаться через участок трубы, который выступит в роли байпаса.

Совет! Запорная арматура позволяет регулировать теплоту нагрева каждого радиатора.

Диагональное подключение считается более эффективное в плане теплоотдачи

В третьей схеме батареи подключены по диагонали. Принцип практически тот же, но подающий патрубок подводят не к нижнему, а к верхнему коллектору. Отводящий патрубок аналогично подключают к нижнему коллектору, но с другой, противоположной стороны. При такой схеме теплоноситель равномерно прогревает все секции батареи.

Схема системы отопления Ленинградка для двухэтажного дома

В небольших двухэтажных зданиях систему устанавливают открытого и закрытого типа. Она может быть самотечная и принудительная. Отличием является то, что применяют вертикальную схему подключения батарей.

В вертикальной схеме с самотеком подача от котла идет на расширительную емкость, а от нее отходит к радиаторам верхнего этажа

Еще одна схема с принудительной транспортировкой теплоносителя устроена так, что каждый этаж имеет свой горизонтальный контур, где установлены радиаторы на одном уровне с параллельным нижним подключением. Между собой контуры соединены стояками.

Контуры нижнего и верхнего этажа между собой соединены стояками

Самотек в двухэтажном здании сложно реализовать. Чаще всего отопление оснащают насосным оборудованием.

Схема системы отопления Ленинградская для многоэтажного дома

В классическом виде Ленинградку для многоэтажных домов не используют. Схема больше представляет собой компромиссное решение, так как без межэтажных стояков здесь не обойтись. К ним подключают радиаторы по вертикальной схеме. Батареи каждого этажа расположены последовательно на одном уровне.

В больших многоэтажных домах систему делят на контуры так, чтобы на одной трубе работало максимум 5 радиаторов

Подача теплоносителя в однотрубную вертикальную систему осуществляется двумя способами:

  1. Нижняя подача способствует уменьшению теплопотерь подающего стояка. Ленинградка работает с маломощным циркуляционным насосом.
  2. Верхняя подача выгодна тем, что движение теплоносителя усиливается дополнительно за счет гравитации.

В вертикальной системе батареи многоэтажного дома подключают по тупиковой схеме. Подающийся теплоноситель, дойдя до конечной точки, изменяет направление на 180 о.

Система отопления ленинградка: как она выглядит со стороны

Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.

Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.

Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.

С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею

Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка

Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла

Последним достается его очень мало

Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла. Последним достается его очень мало.

С принудительной или естественной циркуляцией. Попросту говоря, с насосом или без него. Что дает насос? Ускоренное перемещение теплоносителя. Как результат, быстрый возврат в его в котел на очередной цикл подогрева и возврат назад в систему. Таким образом в некоторой степени решается вопрос нехватки тепла батареям, стоящим последними в цепи. Как результат, контур может быть немного увеличен – например, в нем может быть использовано не десять радиаторов, а тринадцать.

Как видите, отопление ленинградка с насосом и без него не сильно отличается друг от друга, что и обуславливает их область применения – небольшие дома и квартиры. Изначально такая система была применена в квартирах – в дом теплоноситель подавался по двум трубам, и уже от них по квартирам тепло распределялось по одной закольцованной трубе.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

  • Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
  • Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

Отопление ленинградка схема открытой разводки

Открытый контур водяного отопления «Ленинградка» имеет интересную особенность – последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котел, который через стояк мощности подключается к первой батарее. Затем из первого радиатора горячая вода поступает в следующий элемент и так до тех пор, пока не пройдет через все нагревательные элементы в доме. После прохождения всех батарей охлажденная вода по обратному трубопроводу возвращается в котел для нагрева и все повторяется снова, образуя замкнутый контур.

Из-за нагрева воды в системе отопления по законам физики она расширяется в объеме. Поэтому для удаления его излишков в схему устанавливают расширительный бачок. Также в открытой системе отопления такой элемент конструкции соединяется с воздухом в помещении через специальную трубу. После того, как охлаждающая жидкость остынет, она снова поступает в систему из расширительного бачка.

Чаще всего для повышения эффективности отопления однотрубная система оснащается циркуляционным насосом, который устанавливается перед котлом на обратном трубопроводе. Благодаря этому дополнению значительно увеличивается скорость обогрева частного дома, как одноэтажного, так и двухэтажного, так как теплоноситель начинает циркулировать по принудительному принципу.

Для облегчения заполнения системы отопления водой в месте прохождения обратного патрубка через запорный механизм и фильтр очистки подключают трубопровод подачи холодной воды. Кроме того, в самой нижней точке системы монтируется сливной шланг с краном на конце. Это устройство позволяет при необходимости слить из системы всю охлаждающую жидкость.

При строительстве частных домов обычно используются стандартные радиаторы с нижней схемой подключения. Кроме того, каждая батарея для устранения воздушных пробок оснащена краном Маевского. Кроме того, в частных домах для «Ленинграда» часто используется последовательный диагональный способ подключения аккумуляторов.

Но, несмотря на популярность таких схем разводки обогрева, у них есть общий существенный недостаток – они не предполагают регулировки уровня теплоотдачи для каждой отдельной батареи. Для решения этой проблемы есть принципиально другой способ подключения радиаторов.

Для улучшения работы системы отопления за счет регулирования нагрева каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входе и выходе оборудовано запорной арматурой. Кроме того, на участке стояка, параллельном змеевику, который в данной ситуации действует как байпас, установлен игольчатый клапан, регулирующий интенсивность потока воды через змеевик. Это было достигнуто благодаря законам физики, ведь при полностью открытом запорном механизме охлаждающая жидкость не будет течь по батарее, преодолевая силу тяжести. Это приводит к тому, что с увеличением степени открытия клапана температура в аккумуляторе снижается.

Классическое размещение «ленинградки» — контур кольцом по периметру

Впрочем, «ленинградка» может быть вполне оправдана и в двухэтажном доме (в интернете можно встретить схемы разводки даже на три этажа). Правда, в этом случае отопление потребует обязательно принудительной циркуляции – естественный подъем теплоносителя на значительную высоту создать — достаточно проблематично, так как требуется котел большой мощности, очень точный расчет диаметров труб на вертикальных и горизонтальных участках. А в этом случае рентабельность подобного подхода будет вызывать сомнения – проще врезать в контур циркуляционный насос нужной производительности.

В этом случае, кстати, не будет иметь особого значения и то, какой расширительный бачок будет использоваться. «Ленинградка» с принудительной циркуляцией хорошо вписывается и в закрытую, и в открытую систему отопления. Если контур устроен по закрытому принципу, герметично, то в качестве теплоносителя может использоваться и обычная вода, и специальные антифризы (подробнее об этом – в отдельной статье портала).

На рисунках, в качестве примера, показаны самые упрощенные схемы, которые на практике применяются чрезвычайно редко. Причина тому есть – она станет понятна после ознакомления с основными достоинствами и недостатками «ленинградки».

Достоинства и недостатки системы отопления «ленинградка»

Система «ленинградка» являет собой классический пример максимальной экономии на материалах и трудозатратах. Так, к ее основным достоинствам относятся:

  • Расход труб при монтаже ленинградки более, чем на 30% ниже, чем у других схем разводки.
  • Исходя из первого – объем монтажных работ также существенно ниже.
  • Система обладает достаточно высокой универсальностью – подходит для одно- и двухуровневых зданий. Меняются лишь некоторые элементы ее оснастки.

Г. Врезка батарей с перемычками (байпасами)

Под номером 11 показаны перемычки-байпасы. Номер 12 – вентили (шаровые краны) на входе и на выходе радиатора.

Такой подход дает сразу массу преимуществ:

— Во-первых, несложно будет снять радиатор, например, для проведения профилактики, ремонта или замены – это не отразится на работе остальной системы. Циркуляция теплоносителя по общему контуру от этого не прекратится.

— Во-вторых, появляется возможность регулировки уровня нагрева батарей, используя вентили на входе в них.

— В-третьих, некоторые помещения, которые временно не используются, можно вообще отключить от отопления, оставив только магистральный проход теплоносителя через них.

Можно ли использовать полипропиленовые трубы?

Полипропиленовые трубы наиболее часто используют в современных системах отопления. Полипропилен имеет невысокую стоимость, прост в применении. Не рекомендуется использовать полипропилен в краях, где температура может опуститься ниже 40 градусов.     Следует учесть, что полипропилен при слишком высоких температурах расплавляется, используя данный материал, нельзя допускать нагрев теплоносителя до 90 градусов и выше. В противном случае возрастает риск возникновения аварии. Если нагрев системы допускает вышеобозначенную температуру, целесообразно использование металлических труб. Металл надежнее и прослужит дольше.

При наличии в системе отопления 4-х радиаторов, внутренний диаметр трубы должен быть 24-25 мм. Важным моментом в выборе труб является подборка сечения. Обязательное условие для удобства балансировки отопительной системы.

Ленинградка может делаться из полипропиленовых труб, но лучше все же использовать по старинке стальные.

Подходящие трубы

К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:

  • Способ монтажа
  • Показатель максимального давления
  • Наличие или отсутствие насос в системе
  • Количество труб в конструкции системы

Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.

Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.

Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.
