Все про стальные панельные радиаторы марки Лидея: Инструкции и Фото

Комплектующие для радиаторов отопления Лидея — дополнительная информация

Сведения о производителе Лидея

Завод ОАО «Лидсельмаш» был основан в 1901 году как чугунолитейный завод. Первоначально на нем производился сельскохозяйственный инвентарь и изготавливались простейшие сельхозмашины для конной тяги, но впоследствии по мере роста механизации сельского хозяйства завод совершенствовал и расширял ассортимент производимой продукции. В годы существования СССР завод «Лидсельмаш» подчинялся Министерству тракторного и сельскохозяйственного машиностроения СССР и был единственным предприятием в своей отрасли, производившим навесные и прицепные сельхозмашины и специализировавшимся по выпуску картофелесажалок и картофелекопателей, которые поставлялись во все союзные республики и на экспорт. После преобразования Республики Беларусь в самостоятельное государство завод вошел в состав предприятий Министерства промышленности Республики Беларусь, а затем стал акционерным обществом открытого типа.

В настоящее время продукция ОАО «Лидсельмаш» поставляется в хозяйства Республики Беларусь, а также экспортируется в страны ближнего и дальнего зарубежья.

Производство радиаторов Лидея

Стальные панельные радиаторы Лидея изготавливаются из низкоуглеродистого стального холоднокатаного листа в соответствии с EN 10131, поставляемого в виде ленты, свернутой в бухты. Панели штампуются из листа толщиной 1,2 мм с шагом вертикальных водоканалов 33,3 мм. Конвекторы изготавливаются из того же материала толщиной 0,4 мм. Сварка панелей и конвекторов производится на автоматизированной сварочной линии, управляемой компьютером. . Данный процесс автоматизирован и управляется компьютером.

Каждый сошедший с конвейера радиатор проверяется на прочность и герметичность давлением 1,3 МПа.

Радиатор, прошедший тестирование, подается на линию порошковой окраски.

Процесс окраски состоит из следующих последовательных этапов:

• этап трехступенчатой предварительной обработки: химическая обработка изделия аморфным фосфатом железа и двукратная промывка;
• этап грунтовки методом окунания: изделие погружается в бак заполненный грунтовкой;
• этап сушки: сушка изделия при температуре 80-100 °С;
• этап нанесения порошка: порошок наносится в автоматическом режиме;
• этап полемиризации: при температуре 200-220 °С происходит полемиризация порошка;
• этап охлаждения: из печи изделия поступают в зону охлаждения.

Охлажденные изделия поступают на линию сборки и упаковки.

Упаковка радиаторов Лидея

На линии сборки и упаковки к радиаторам Лидея присоединяют верхние решетки и боковые панели. Радиаторы Лидея упаковываются в воздушно-пузырьковую и термоусадочную пленку. Дополнительно устанавливаются картонные или пластмассовые уголки, чтобы уберечь радиатор от повреждений.

Качество радиаторов Лидея

Для производства радиаторов «Лидея» используются качественные материалы и самые современные технологии сварки и покраски.

Стальные панельные радиаторы «Лидея» обладают низкой тепловой инерцией и хорошей теплоотдачей.

Стальные панельные радиаторы «Лидея» имеют съемную верхнюю решетку и боковины, что упрощает санитарный уход.

Стальные панельные радиаторы «Лидея» просто и легко встраиваются в систему, работающую на любом топливе.

Источник

На какой площади лучше устанавливать? Таблица для расчета теплоотдачи

Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.

Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.

Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.

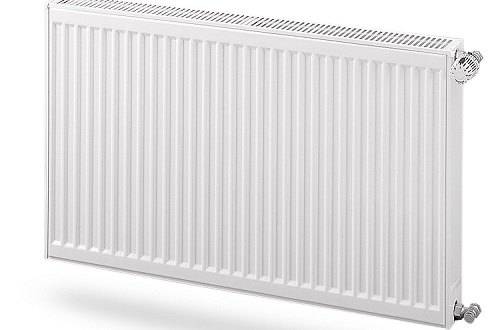

Панельные стальные радиаторы

Стальные панельные радиаторы отопления наиболее часто применяются для отопления частных домов. Они стали популярными благодаря хорошей теплоотдаче, аккуратному дизайну и невысокой стоимости.

Как видно из названия, стальные панельные радиаторы производятся из стали. Их конструкция представляет собой чередование панелей, содержащих теплоноситель и стальной обрешетки, Передняя панель излучает тепло в помещение, а обрешетка нагревает воздух и отдает тепло путем конвекции. Благодаря комбинации этих двух способов стальные радиаторы приблизились по теплоотдаче к алюминиевым. Они имеют достаточную мощность при небольших габаритах самого радиатора. Сверху радиатора находится решетка, по бокам стальные декоративные панели с отверстиями для подключения арматуры.

В зависимости от количества панелей и слоев решетки стальные панельные радиаторы разделяют на несколько типов. Наиболее распространен тип 22, он представляет собой комбинацию двух панелей и двух слоев решетки между ними. Более тонкие стальные батареи типа 11 имеют только одну переднюю панель и один слой обрешетки. Тип 33 имеет самую большую тепловую мощность, в нем задействованы три панели и три решетки. Схематическое изображение стальных панельных радиаторов 11, 22 и 33 типа показаны на рисунке. Производители предлагают также и другие типы, но они почти не получили применения.

Панельные радиаторы бывают с боковым и с нижним подключением. Последние часто имеют встроенный термостатический клапан.

Большое количество типоразмеров стальных панельных радиаторов обуславливает большую номенклатуру этого товара. Если представить, что они имеют 3 типа, часто 5 размеров в высоту, около 15 в ширину, в исполнении с нижним и боковым подключением, то получаем порядка 450 единиц панельных радиаторов. Это является причиной того, что в наличии и поставках этих радиаторов часто встречаются перебои, ведь только единицы из торговых организаций могут позволить себе держать такой ассортимент на складе. В основном, они поставляются под заказ с центрального склада, а более редкие размеры часто везутся под заказ из-за границы, что может требовать до 2 месяцев. Те, кто остановил свой выбор на стальных панельных радиаторах, должны учесть этот момент.

Монтаж стальных панельных радиаторов

Монтаж стальных панельных радиаторов регламентирован строительными нормами. Для того, чтобы достичь расчетной функциональности радиаторов, их расчетного срока службы, необходимо придерживаться этих норм. Они приведены ниже.

Разметку и крепеж кронштейнов следует выполнять после завершения штукатурных работ. Установка радиаторов до штукатурки может привести к искривлениям и нарушениям отступов от стены.

До конца отделочных работ пленка на радиаторе должна оставаться, для его установки следует раскрыть пленку только в местах крепления к кронштейнам и подключения к радиаторной арматуре. Так же нужно поступить и с термоэлементами (термоголовками): они надеваются после завершения всех отделочных работ.

Расстояние от стены до радиатора должно быть не менее 25 мм.

Расстояние от пола до радиатора должно быть не меньше 75% толщины радиатора и не более 200 мм. Для справки: толщина радиатора 11 типа – 60 мм, 22 – 100 мм, 33 – 150 мм.

Расстояние от подоконника до радиатора должно быть не меньше 75% толщина радиатора для радиаторов высотой 300 и 400 мм, и не меньше 90% толщины для высот 500 и 600 мм.

Запрещается дополнительная покраска радиатора металлосодержащими красками, также запрещено окрашивать любыми красками радиаторную арматуру.

Если есть возможность попадание на радиатор брызг воды (в соответствующих помещениях), то его нужно защитить специальным экранам или “зашить” иным образом.

Критерии выбора

Чтобы корректно подобрать радиатор из стали, следует учитывать такие аспекты, как:

1. вид устройства;
2. конструктивные особенности;
3. способ подключения радиатора к отопительной системе;
4. габаритные размеры;
5. мощность;
6. компания-изготовитель.

Разновидности стальных радиаторов

Стальные радиаторы изготавливаются двух видов:

• панельные приборы отопления;
• трубчатые батареи.

Панельные радиаторы состоят из одной, двух иди трех профилированных пластин, соединенных между собой методом сварки. Для увеличения показателя теплоотдачи между пластинами устанавливается специальное оребрение.

Устройство стальной батареи панельного типа

Выпускается несколько типов панельных радиаторов, каждый их которых отличается количеством панелей и габаритными размерами. Наибольшей популярностью пользуются батареи:

• 11 типа, имеющие одну пластину и один рад конверторных ребер. Такие радиаторы отличаются небольшой мощностью и минимальной стоимостью;
• 22 типа, в которых имеется две пластины и два ряда конвекторов (наиболее подходят для городских квартир);
• 33 типа с тремя панелями и тремя конвекторами соответственно. Отличаются максимальной мощностью и высокой стоимостью. Преимущественно устанавливаются в загородных домах или в помещениях большой площади.

Трубчатые радиаторы изготавливаются из круглых или профилированных стальных труб, соединенных между собой направляющими.

Стальная батарея трубчатого вида

Трубчатые батареи отличаются возможностью выдерживать более высокое давление в системе и более высокой стоимостью.

Виды батарей в зависимости от конструкции

В зависимости от конструктивного исполнения выделяют:

• горизонтальные стальные радиаторы, у которых максимальный габаритный размер – это длина;
• вертикальные батареи, отличающиеся высотой.

Батарея в вертикальном исполнении

Вертикальные радиаторы отличаются оригинальностью, но преимущественно устанавливаются в загородных домах, так как для размещения отопительного оборудования требуется больше свободного пространства.

Выбор способа подключения

После определения вида и конструкции радиатора требуется определить дополнительные параметры, среди которых способ подключения оборудования.

Батареи любого типа и вида могут быть подключены:

• боковым способом. Такой тип, как правило, является более универсальным и используется в большинстве многоквартирных домов. При боковом подключении снижаются утери количества тепловой энергии, радиатор прогревает практически равномерно, отсутствуют пустоты;
• диагональным способом. При выборе данного метода следует учитывать, что потери тепла самые минимальные. В большинстве случаев подключение по диагонали производится для панельных радиаторов большой длины;
• нижним способом. Батареи с нижним подключением прогреваются неравномерно, что способствует утрате около 10% мощности. Преимущественно применяется при прокладке системы отопления в полу.

Методы подключения радиаторов

При выборе определенного метода следует учитывать расположение труб в квартире. Если подобрать радиатор с неподходящим способом подключения, то потребуется доработка системы.

Определение габаритов

Следующий этап – определение габаритных размеров. Какие лучше радиаторы? При выборе размеров следует учитывать наличие свободного пространства в предполагаемом месте установки и правила монтажа.

Радиаторы устанавливаются:

• на расстоянии 40 мм от стены;
• на расстоянии 50 мм от пола и от подоконника или иной конструкции, расположенной выше отопительного оборудования.

Критерии правильной установки стального радиатора

Дополнительным критерием выбора является определение межосевого расстояния (расстояния между входящим и выходящим патрубками). Если подобрать радиатор с расстоянием, не соответствующим трубам, то придется вносить коррективы в отопительную систему.

Расстоянием между входящим и выходящим патрубками

Определение мощности

Расчет мощности производится на основании следующих факторов:

1. объема помещения;
2. количества окон;
3. количества дверей.

Специалисты доказали, что для комфортного проживания необходимо отопительное устройство с мощностью 40 Ватт на 1 м³ объема.

Если в помещении имеются окна, выходящие на улицу, то дополнительно потребуется 100 Вт на каждое окно.

Если в помещении есть двери, выходящие на улицу, то на каждую дверь делается запас в 150 Вт.

Для расчета используется следующая формула:

Р (мощность) = V ( объем помещения)*40 + теплопотеря окон + потеря от дверей

Таким образом, для отопления помещения площадью 30 м² с потолками 2,5 м с одним окном и одной входной дверью требуется батарея 30*2,5+100+150 = 325 Ватт.

Выбор отопительных радиаторов

При выборе батарей отопления нужно учитывать следующие параметры:

• Величина давления и температурный режим в отопительной системе, к которой будут подключены батареи – эти показатели напрямую влияют на характеристики отопительных приборов;
• Способность радиаторов выдерживать воздействие используемого в системе теплоносителя;
• Суммарная тепловая мощность, которую должны иметь установленные в помещении радиаторы – этот показатель позволяет определить необходимое количество радиаторов и их характеристики;
• Декоративные свойства радиаторов и их совместимость с уже имеющимся или планируемым интерьером помещений, где они будут устанавливаться.

Место установки

Установка радиаторов отопления

Казалось бы, место установки радиатора отопления уже давно определено. Ведь его основная функция — это отдача тепла. Но давайте смотреть шире на поставленную задачу. Установка радиаторов — дело серьезное. С их помощью необходимо создать определенные температурные нормы, которые будут влиять на оптимальный режим в квартире. А значит, их лучше всего устанавливать под окнами, откуда проникает холодный воздух, или около входных дверей. То есть отсекать зону холодного воздуха — это еще одна их задача.

И опять возникает «НО». Просто так взять и установить радиатор отопления под окном — это полдела

Существуют определенные нормы, которые необходимо принять во внимание. Правильное подключение радиатора отопления зависит во многом и от этих норм

Что они в себя включают?

• Во-первых, любые батареи — алюминиевые, биметаллические, стальные или чугунные — должны монтироваться горизонтально. Небольшое отклонение в 1 градус допустимо, но лучше выставить приборы точно по горизонтали.
• Во-вторых, расстояние от радиатора до подоконника должно быть в пределах 10–15 см.
• Практически то же расстояние должно быть от пола до батареи.
• От стены до радиатора оно не должно превышать 5 см.

Именно эти нормы определяют максимально правильную и эффективную теплоотдачу отопительных приборов. Поэтому принимайте их как руководство к действию.

Подробнее об особенностях панельных радиаторов

Панельные отопители по эффективность могут немного уступать лучшим представителям обычных радиаторов (например, биметаллическим). Но это сполна окупается отличным внешним видом, да и разница не такая уж существенная. Помимо этого, есть еще ряд особенностей, знание которых точно не будет лишним.

Преимущества и недостатки стальных панельных радиаторов

Панельные радиаторы обладают внушительным списком достоинств:

• за счет сочетания прямой теплоотдачи и конвекции КПД приборов превышает 75%, да и тепло по комнате распределяется более равномерно;
• такие устройства отличаются пониженной потребностью в теплоносителе, по сравнению с отопительной системой, в которой используются чугунные батареи, потребность в воде снижена более чем вдвое;

Есть, конечно, и пара недостатков, выделить можно:

сталь подвержена коррозии и вообще к качеству теплоносителя предъявляются повышенные требования. В частности, нужно поддерживать на нормальном уровне кислотность (рН не должен превышать отметку 9,5);

рН не должен превышать 9,5

• рекомендуется не оставлять панельные радиаторы надолго без воды. Дело в том, что сталь при контакте с воздухом будет ржаветь;
• такие отопительные устройства подходят только для систем с обычным давлением и температурой теплоносителя не выше 110ᵒС;
• они плохо переносят гидроудары.

Установка панельного радиатора

Сам процесс слабо отличается от установки обычной батареи.

Инструкция состоит из следующих пунктов:

сперва нужно проверить не слишком ли близко к верхней конвекционной решетке находится подоконник. Если расстояние меньше 7 см, то радиатор будет хуже обогревать помещение;

Конвекция будет нарушена при близком расположении к подоконнику

• затем на стене размещаются кронштейны, они идут в комплекте с радиатором;
• далее радиатор размещается на закрепленных в стене кронштейнах. При этом упаковка с отопительного прибора пока что не снимается целиком, а только в местах, где будет выполняться подключение подающего и отводящего трубопроводов;
• если подключение выполняется своими руками, то следующий шаг – установка крана Маевского в верхней части экрана и терморегулятора (также идет в комплекте с радиатором);

Установка терморегулятора

устанавливаются заглушки.

Окончательно упаковку с отопительного устройства снимают только после того, как окончательно закончены отделочные работы в комнате. Благодаря этому не придется чистить его от пыли, да и риск поцарапать поверхность стали ниже.

Самыми распространенными ошибками при установке являются:

• отклонение от горизонтали при установке. В результате тепловая мощность прибора становится ниже заявленной производителем;
• при слишком большом зазоре между полом и низом панельного радиатора в нижней части комнаты будет слишком прохладный воздух, это будет создавать дискомфорт;
• категорически запрещена покраска отопительного прибора красками под металл (это ухудшит теплоотдачу прибора), также довольно часто происходит закрашивание выпускного отверстия устройства для выпуска воздуха.

Что же касается подбора тепловой мощности, то можно просто подсчитать объем комнаты в кубометрах и умножить на 41. Полученное число будет обозначать требуемую мощность в ваттах для обогрева комнаты. Технические характеристики панельных радиаторов отопления обязательно включают в себя и этот параметр, так что его можно взять из документации на отопитель.

Характеристика популярных панельных радиаторов

Какие радиаторы отопления лучше ставить в квартире

Как выбрать радиатор? Все о радиаторах отопления! Делаем правильный выбор!

Смотрите это видео на YouTube

Делая капитальный ремонт в квартире, хозяева нередко сталкиваются с проблемой замены батарей отопления, исчерпавших свой ресурс. На рынке, потребитель сталкивается с массой предложений о покупке той или иной модели отопительного прибора.

Как выбрать батарею отопления в этой ситуации, не сделав ошибки? Одни владельцы квартир остаются довольными чугунными батареями, другие отдают свое предпочтение алюминиевыми или биметаллическим радиаторам. Вот несколько советов по выбору радиаторов отопления.

В квартирах новостроек вид батарей, количество секций, материал изготовления и фирма-производитель определяется проектом, основной частью которого является теплотехнический расчёт всего здания

Немаловажное значение имеет цена оборудования.
Мощность батарей соотносят с площадями, которые они будут греть. Если установить меньшее количество секций, чем требует расчёт, то в квартире всегда в зимний период будет холодно

В противном случае, когда площадь обогрева поверхности радиаторов будет чрезмерной, придётся часто проветривать помещения и нести лишние затраты на оплату отопления.
Следует учитывать, что отопительные приборы нужно использовать там, где возможен наиболее интенсивный отток тепла – это места под окнами, сантехнические помещения и пространство вдоль холодных стен.
Допустимое давление, заявленное изготовителем должно превышать рабочий уровень давления в сети теплоснабжения. Например, в старых домах давление в системе равно 5 – 8 атм., а в новостройках оно находится в пределах от 12 до 15 атмосфер.
Если качество воды в системе теплоснабжения оставляет желать лучшего, то нужно выбирать радиаторы со специальным внутренним покрытием, противостоящим абразивному воздействию твёрдых включений в теплоносителе.
Следует помнить, что стальные отопительные приборы рассчитаны на давление 6 – 8 атм. Это подойдёт далеко не всем квартирам. Алюминиевые изделия подвержены разрушению вследствие возникновения коррозионных процессов от горячей воды с агрессивными примесями и большой кислотностью. А вот биметаллические радиаторы по всем параметрам превосходят свои аналоги. Единственным недостатком является их высокая стоимость.

Особенности централизованного отопления

При установке новых и замене старых приборов отопления в квартире руководствуются характеристиками теплотехнических изделий. Насколько они могут подходить к местному качеству воды, поступающей в систему отопления из котельной. Не все модели могут выдерживать низкое качество теплоносителя.

Большую опасность для батарей представляют резкие перепады давления внутри системы отопления

Важно учитывать нормативное давление в централизованной теплосети. Например, далеко не все алюминиевые радиаторы способны выдерживать давление, которое спокойно воспринимают чугунные батареи

В результате гидроудара некоторые модели радиаторов могут попросту разрушиться.

Конструкционные особенности

1. Панельные радиаторы изготавливаются из стали. Сталь — высокотехнологичный материал: твёрдый, прочный, упругий, отлично проводит тепло и по праву признан одним из лучших материалов.
2. Панельные радиаторы представляют собой единую конструкцию из двух стальных листов, соединённых сварным швом, имеющие отштампованные каналы, по которым происходит круговое движение теплоносителя. Для повышения теплоотдачи отопительные приборы оборудованы пластинами П-образной формы.
3. Стальные батареи отопления имеют привлекательную современную конструкцию и отличаются высокой способностью передавать тепло, идеально совмещая свойства секционных и конвекционных радиаторов.
4. Стальные конструкции панельных радиаторов отопления бывают двух типов подключения к отопительной системе: нижнее и боковое, а некоторые модели могут совмещать в себе оба этих типа подключения и являются универсальными.

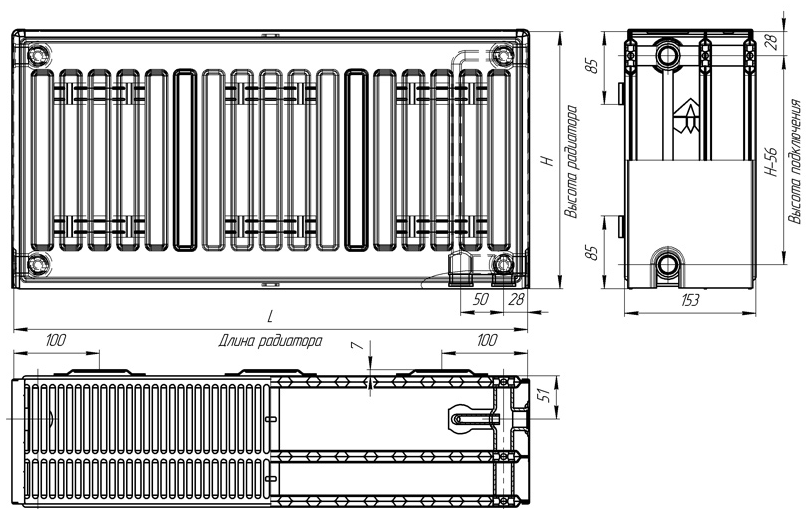

Устройство стальных панельных радиаторов

Способы подключения радиатора

Как выбрать панельный радиатор

Начнём с того, что на основе отзывов о панельных радиаторах отопления металлического типа можно сделать вывод, что в случае подключения к централизованной системе подачи теплоносителя срок службы сокращается примерно в два раза. Потому выгоднее эксплуатировать на основе автономной системы.

Правильный выбор:

Чтобы прибор прослужил как можно дольше стоит обратить внимание на предельные рабочие характеристики

Обычно давление в отопительной системе не должно превышать 10 бар
Но наиболее продвинутые модели выдерживают давление до 13 бар, но этого добиваются, благодаря снижению температуры воды до 110 градусов Цельсия;
Важно разобраться в предельно допустимой тепловой мощности. У каждой модели индивидуальный уровень;
Стоит учитывать метод подключения

Стандартная версия устанавливается снизу, сбоку, но всё сводится к личным предпочтениям владельца. Хотя бывают другие варианты крепления. Потому стоит разобраться, может, это не подойдёт по ряду причин;
Учитываются дополнительные возможности. Современные модели, часто, улучшаются термостатическим клапаном для эффективного поддержания температурного режима помещения. Кроме этого возможно внедрение терморегулятора для упрощения контроля процесса обогрева. Потому стоит обратить внимание на подобные моменты.

Но в целом нет особо сложных моментов. Потому немного подготовленный покупатель сможет самостоятельно выбрать подходящий прибор. Кроме этого продавцы консультанты с удовольствием объяснят нюансы его использования.
