Расширительный бак для холодной воды - важнейший элемент системы, какой бак лучше купить

Какой бачок выбрать? Пять основных рекомендаций

Рекомендуется учесть:

Для какой системы нужно выбрать бачок. Для открытой — следует покупать или мастерить емкость открытого типа, для замкнутой — закрытого мембранного.
Количество теплоносителя, производительность котла и протяженность трубопровода — исходя из этих величин, рассчитывается необходимый размер емкости.
Подбор мембраны в закрытых бачках по эластичности; возможность замены.
Из какого материала изготовлен корпус бака и сама перегородка.
Диапазон использования температур, соотношение санитарных и гигиенических норм, условия эксплуатации.

Основные материалы для мембраны бака — EDPM (пропиленовая эластичная резина/синтетический этилен) и натуральный бутилкаучук.

Подбор формулы расчета объема

Самый легкий метод расчета — определить количество теплоносителя в контуре. Объем расширительного резервуара составляет 10—15% объема всего обогревательного комплекса.

Формула для расчета

V=E*C*(Pmax+1):(Pmax+Pmin),

где V — рассчитываемый объем емкости; Е — коэффициент расширения жидкости (для воды 0,04 или 0,05, для антифризов 0,1—0,13); С — объем отопительной системы; Pmax — максимальное давление котла (указано в паспорте); Pmin — начальное давление расширительного бачка (указано в документации).

Важно! Недостаточный размер бака — частая причина нестабильной работы отопительного комплекса

Особенности расширительного бака для отопления закрытого типа

Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.

В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.

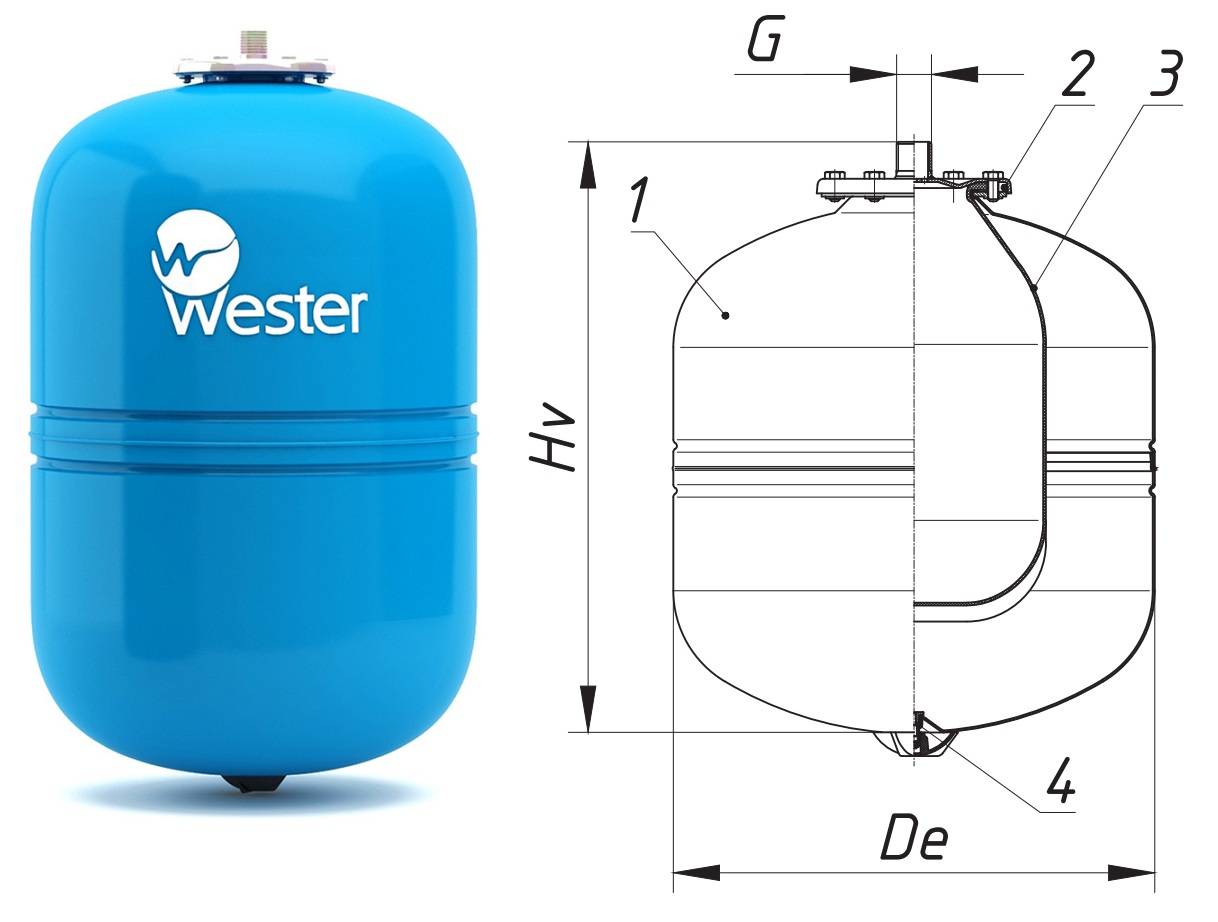

Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

Расширительный бак для отопления закрытого типа

Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.

К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.

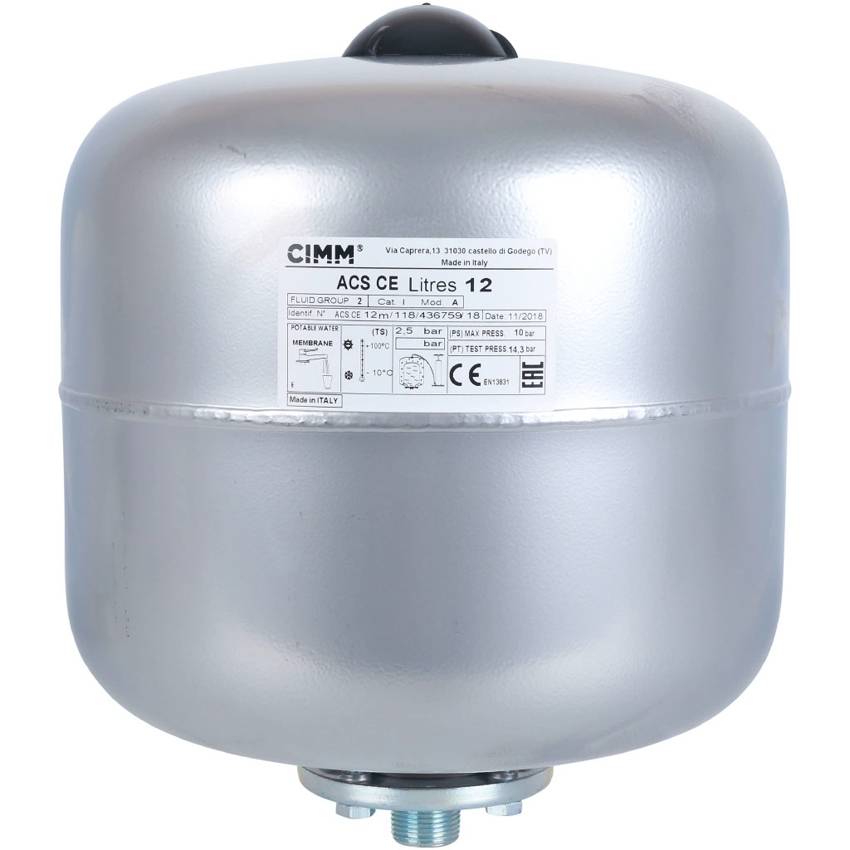

Расширительный бак для ГВС

В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.

Расширительный бак для системы горячего водоснабжения

Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.

Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.

Примерная схема обвязки гидроаккумулятора системы автономного холодного водоснабжения.

Центральным узлом обвязки становится так называемый пятивыводной штуцер (поз. 1). Внутреннее строения его каналов не имеет никаких особенностей, они просто сквозные, то есть на все выходы поступает совершенно равное давление.

Три основных выхода имеют резьбу для подключения водопроводных труб.

— Один участок (поз. 2) соединён с насосом (поз

3), погружным или поверхностным, неважно, обеспечивающим подачу воды из автономного источника

— Другой участок (поз. 4) соединяет штуцер с расширительным баком (поз. 5). Сказать по правде, этого участка часто и вовсе нет, то есть штуцер запаковывается непосредственно на патрубок расширительного бака. Принципа действия это не меняет.

Устройство и функции расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

Поддерживает давление при отключенном насосе.
Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
Сохраняет под давлением некоторое количество воды.
Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Правильный выбор — гарантия надежности и безаварийности конструкции

Надежность и безопасность автономного отопления в частном доме полностью зависят от правильного выбора элементов, из которых оно состоит. Для домов с малой площадью часто используется открытый тип (без насоса). Для больших строений — закрытый тип (с циркуляционным насосом). Вертикальная или горизонтальная установка зависит от ориентировочного места монтажа.

Обязательна проверка выбранного мембранника на соответствие требованиям качества и безопасности.

Прилагаемые документы должны содержать: инструкцию производителя по установке и эксплуатации, информацию о пройденных заводских испытаниях, сертификат соответствия, талон на обслуживание (гарантия).

В технической документации изготовителя указаны ограничения по эксплуатации — допустимые величины давления, требования к составу и свойствам теплоносителя, диапазон используемых температур. В обязательном порядке указываются материалы изготовления фланца, корпуса расширительного бака, мембраны, а также тип детали (заменяемая или постоянная) и размеры.

Проверка рабочих характеристик происходит при отключенном комплексе, слитом теплоносителе и нулевых значениях давления котла. Тестовый запуск контура с расширительным баком правильнее поручить профессионалу, который даст грамотную консультацию по особенностям использования и дальнейшей безаварийной эксплуатации.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Рейтинг лучших аккумуляторов для воды от компании «Беламос» на 2022 год

Фирма «Беламос» предлагает на выбор различные установки по объёму бака и монтажу. Все они используются, практически во всех системах водоснабжения, потому пользуются огромным спросом среди населения. В ценовом диапазоне есть и бюджетные модели, и дорогие. Китайская компания, производит гидроаккумуляторы для решения ряда задач:

Стабилизации давления в системах водного снабжения;
Предохранения насоса от частого включения;
Снижения риска гидравлических ударов, которые могут навредить системе;
Запасной вариант подачи воды при отключении электроэнергии.

Модель «50 VT»

Агрегат вертикального типа в стальном корпусе, крепление фланца осуществляется с помощью болтов и гаек. Устройство оснащено двумя штуцерами, второй из них имеет внутреннюю и внешнюю резьбу, благодаря чему устанавливается вся необходимая автоматика.

Гидроаккумулятор вертикального типа «50 VT»

Технические характеристики:

Установка:	вертикальная
Бак:	50 л, стальной
Рабочее давление (мах):	8 бар
Присоединительный размер:	1 дюйм
Габариты (сантиметры):	38/36/55
Мембрана:	синтетический каучук
По стоимости:	2700 рублей

~~50 VT Беламос~~
Достоинства:

Не образуется ржавчина;
Долгий срок службы;
Автоматически спускает воздух из мембраны;
Недорогой;
Удобная установка;
Держит давление.

Недостатки:

Не выявлены.

Модель «24СТ2»

Назначение: для накопления воды.

Бак для работы с пружинным и поверхностным насосом мощностями до 500 Вт. Каркас устройства выполнен из стали в 0,8 мм толщиной. Порошковая окраска защищает агрегат от образования коррозии.

Внешний вид гидроаккумулятора «24СТ2»

Технические характеристики:

Устанавливается:	горизонтально
Объём бочка:	24 литра
Масса нетто:	3 кг
Габариты (сантиметры):	28/31/46
Мембрана:	бутилированная резина
Нагревание жидкости:	45 градусов
Максимальна температура:	77 градуса
Выходное соединение по диаметру:	1 дюйм
Давление (МПа):	0,8 – максимальное, 0,15-0,2 установленное
Средняя цена:	1400 рублей

~~24СТ2 Беламос~~
Достоинства:

Качественные материалы;
Защита от коррозии;
Простое подключение;
Доступная цена;
Справляется с поставленными задачами.

Недостатки:

Требует периодически скачивать воздух из бака, во избежание образования бактерий.

Открытый расширительный бак. Из достоинств – только простота, все остальное – сплошные недостатки.

Насос периодически пополняет запас воды в этом баке. А оттуда она просто под действием сил гравитации течет к той точке, где открывается кран водозабора. Таким образом, напор определяется исключительно разницей высот установки бака и точки водозабора.

Достоинства системы понятны – простота и дешевизна. А в чем видятся недостатки? Да практически — во всем остальном…

Система получается негерметичной, а качеству уже прошедшей фильтрацию и очистку воды не идет на пользу контакт с воздухом.
Ёмкость часто приходится располагать в неотапливаемом помещении (на чердаке). Для летнего использования – еще туда-сюда, зимой же система становится неработоспособной.
Автоматизировать такую систему – особых сложностей не составляет: можно установить поплавковый клапан и реле давления. Они в совокупности будут обеспечивать включение насоса для заполнения бака до нужного уровня. А вот создать требуемое давление в системе – извините…, но все ограничивается исключительно перепадом высоты. А для многих сантехнических и бытовых приборов требуются совсем иные условия.

Одним словом, не стоит даже завязываться с такой «упрощенкой».

Герметичные расширительные баки

Вот это – совсем другой разговор. Нет практически никаких ограничений по месту их размещения, можно подобрать изделие нужного объема, сведя к минимуму количество включений насоса, и давление в системе поддается точной регулировке.

По конструкционным особенностям эту категорию можно разделить на устройства трех типов:

Расширительные баки с мембраной, разделяющей емкость на две половины.
Баллонного типа, внутри которых размещена эластичный, изменяющийся в размерах баллон для воды, который очень часто просто именуют «грушей».
Наконец, существуют расширительные баки, в которых не предусмотрено какого-то механического разделения жидкой и газообразной среды. Но так как в условиях домашнего водопровода они практически не используются, рассматривать их не станем.

Итак, баки с мембраной:

Замена мембраны

Заменить мембрану после поломки бака, скорее всего, придется. В таком случае, придется выполнить определенные типы работ:

отсоединяем бак;
при помощи ниппеля произвести сброс давления;
производим демонтаж фланца, в том месте, где идет соединение трубопровода;
убираем саму мембрану;
делаем проверку на наличие загрязнений во внутренней поверхности бака. Если есть грязь или ржавчина, то делаем основательную промывку, отчистку;
так же стоит помнить, что сама мембрана крайне чувствительная к маслам. По этой причине, их нельзя использовать в виде антикоррозийных средств, именно на внутренней части бака.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
Подсоединить к ниппелю бака насос.
Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Это интересно: Полимерная фасадная штукатурка: расписываем по пунктам

Монтаж теплоаккумулятора

Усовершенствование работы отопления дополнительными устройствами своими руками сделает необходимым проведение следующих работ:

Сделать подробную схему

Разрабатывая чертеж, нужно принимать во внимание, где находится аккумулятор отопления, изоляционный слой, высоту аккумуляторной емкости, наличие дренажа для водоотведения – факторы уменьшения теплопотери; Встроить в систему коллектор-распределитель, проследив правильность подсоединения различных систем; Соединив детали трубопровода, проверить герметичность соединений; Подключить аккумулирующий бак; Подключить циркуляционный насос; После завершения сборочных работ своими руками, провести тест-контроль герметичности и правильности соединений

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

Его нельзя ставить вплотную к стене.
Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
Подвешенный на стене бак не должен располагаться слишком высоко.
Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_sx n%,

где, V_s — полный объем системы отопления; n% — коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
n_v%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_sx 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o. Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_kx 10%), но обязательно P_k — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Купить расширительный бак для отопления

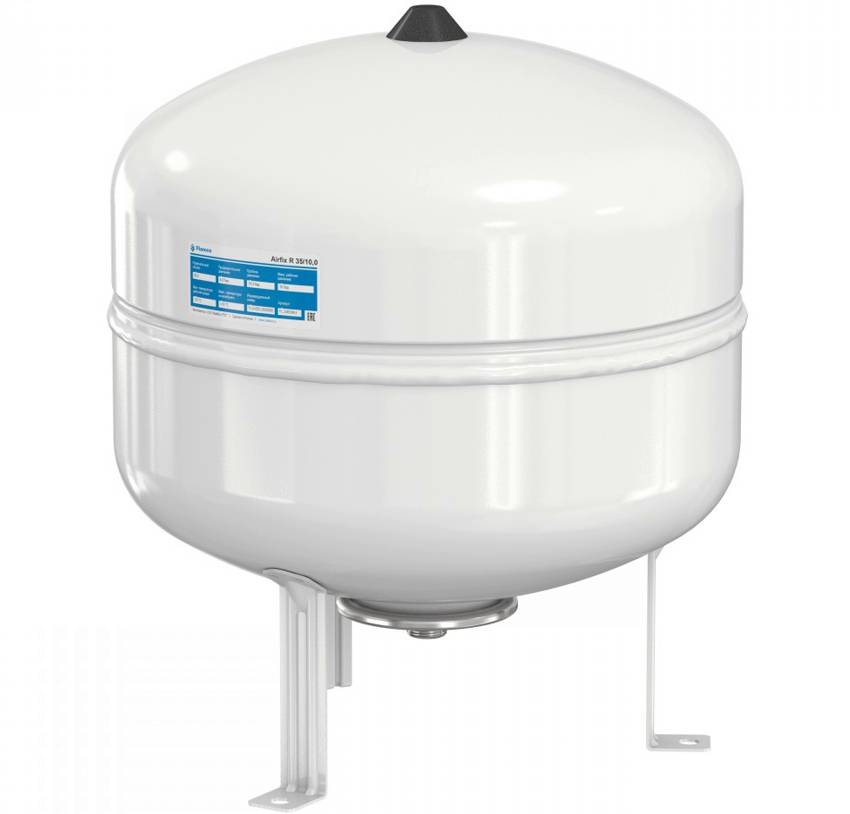

расширительный бак для отопления

⇆

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Расширительный бак для холодной воды: обзор баков, какой лучше купить
