Регулировка давления в системе водоснабжения частного дома

Принцип работы механического реле

Независимо от вида исполнения контроллер давления управляет насосом. Механизм отслеживает уровень воды в гидроаккумуляторе.

Реле работает в цикле, состоящем из нескольких повторяющихся действий:

  • Воды в гидроаккумуляторе нет, система опустошена: мембрана смещается, замыкает контакты насоса, он включается, начинает качать воду; давление Pstart регулируют растяжением (сжатием) большой пружины;
  • Вода по трубам заполняет систему, давление в ней постепенно повышается; когда оно достигнет значения Pstop, мембрана смещается, разъединяет контакты. Насос отключается, воду больше не подкачивает. Величина Pstop— разность между наибольшим и наименьшим значениями давления. Регулируют его с помощью малой пружины;
  • Когда в квартире набирают воду в чайник, принимают душ, включают стиральную машину — вода расходуется, напор постепенно ослабевает, мембрана изгибается. Когда давление окажется ниже Pmin, изгиб мембраны достигнет такого значения, что контакты насоса сомкнутся, он заработает, снова наполняя систему; при отсутствии реле пришлось бы вручную включать насос, ждать заполнения системы, отключать его.

Подключение реле давления воды

Пошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Устройство реле давления для насосной станции оборудовано:

  • разъемами фазы и нуля от источника питания;
  • такими же контактами от качающей станции;
  • заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

  • для удобства используется специальное устройство со штуцером на пять выводов;
  • применяются различные фитинги;
  • рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Как определить самостоятельно?

Для измерения напора воды в системе используется специальный прибор – манометр.

Некоторые бытовые приборы, например, обогревательные котлы, уже оснащены встроенными манометрами. Но такое устройство можно купить и установить самостоятельно.

Его монтируют там, где осуществляется ввод водопроводной трубы в дом и ставится счетчик воды. Манометр измеряет фактическое давление, а пользователь уже сам сравнивает эти значения с тем, что установлены строительными нормативами.

Проверять показания манометра следует регулярно. Тем более, что их резкое снижение или повышение может говорить о том, что в сети есть какие-то неполадки.

Большинство манометров рассчитано на показатель максимум в 7 атмосфер, так что при приближении к граничному значению следует соблюдать осторожность

Установка редуктора давления воды в систему водоснабжения

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Нужен или нет?


Регулятор необходим в квартирах или частных домах, где используются сантехнические, стиральные или кухонные устройства, чувствительные к давлению воды. Кроме этого, установка устройства нужна в помещениях, где возможны гидроудары.

Иначе возможен срыв гибкой подводки и затопление соседей из нижних квартир.

В большинстве многоквартирных домов установлены общие редукторы, контролирующие давление на весь стояк. Они расположены в подвале, поэтому в квартире их искать бесполезно.

Однако, эти устройства не всегда полностью справляются со своими задачами, поэтому установка собственного прибора не помешает.

Развернутый ответ на вопрос в нашей статье.

Устройство и принцип работы РДВ

Прежде чем рассматривать то, как работает редуктор давления воды, следует знать сферы применения данного устройства. РДВ оснащаются:

  • технологические и коммунальные магистрали водоснабжения;
  • противопожарные водопроводы и системы пожаротушения;
  • водозаборные станции;
  • насосные станции магистральных трубопроводов;
  • мелиорационные и оросительные системы.

Использование регулятора в магистральной сети

Несмотря на то, что принципы работы регулятора перепадов давления могут отличаться, в зависимости от типа устройства, практически все РДВ имеют одинаковую конструкцию:

  • основной рабочий элемент (клапан, поршень);
  • пружина и мембрана;
  • механическое или электронное управление;
  • пропускная способность бытовых устройств составляет 0,5-3 м3, коммерческих – 3-15 м3, промышленных – >15 м3;
  • корпус из чугуна, латуни, стали с хромированным или никелированным покрытием.

Принцип работы редуктора давления воды аналогичен функционированию вентильного крана: поршень со штоком в своем посадочном месте создают заданный просвет, благодаря чему создается напор жидкости необходимой силы. При неподвижном поршне на выходе давление изменяется пропорционально силе потока на входе, а в РДВ положение клапана зависит от соотношения текущего напора и жесткости пружины. Настройка регулятора выполняется благодаря «пилотному контуру»: при увеличении силы напора рабочей среды происходит перенаправление потока воды на мембрану, опускающую шток с поршнем, тем самым уменьшая проходное сечение.

Редуктор в разрезе

Кроме стандартного механизма регулировки в некоторых современных моделях РДВ могут устанавливаться дополнительные устройства:

  • манометр;
  • фильтр грубой очистки;
  • воздушный подрывной клапан;
  • шаровой кран.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

  • Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

    Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

    Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

    Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

  • Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
  • Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Устройство и принцип работы

Регулятор имеет корпус с входным и выходным патрубками с резьбой. Диаметр патрубка обязательно указывается в маркировке.

Внутри корпуса выполнено перепускное отверстие (седло), которое перекрывается клапаном (золотником), закрепленным на штоке, приводимым в движение пружиной при изменении давления воды в полости на выходе редуктора.

В работе редуктора используется принцип нарушения равновесия

Когда расхода воды нет, в полости редуктора, на выходе, давление воды возрастает, воздействуя на поршень или мембрану, и, преодолевая сопротивление пружины, передвигает шток, сжимая пружину.

Клапан на штоке, входит в седло перепускного отверстия и перекрывает подачу воды. Давление перестает расти.

Как только начинается подача воды, давление на выходе редуктора снижается и, следовательно, снижается воздействие на поршень или мембрану со штоком.

Пружина начинает двигать шток в обратном направлении, выводя клапан из седла и приоткрывая перепускное отверстие. Вода из внешней сети начинает поступать во внутреннюю сеть.

Чем выше расход, тем ниже давление во внутреннем контуре, и тем больше пружина двигает шток вместе с клапаном. Пропускная способность редуктора увеличивается до определенного момента.

При максимальном открытии клапана обеспечивается максимальная пропускная способность редуктора. Это еще одна величина в характеристиках регулятора давления.

При снижении подачи воды, давление во вторичном контуре сети начинает возрастать, и вода, воздействуя через поршень или мембрану, двигает шток, сжимая пружину и прикрывая клапаном перепускное отверстие, при достижении равновесия, шток перестает двигаться, отверстие, не перекрытое полностью, обеспечивает необходимый расход воды.

При полном прекращении подачи воды, давление во втором контуре растет и, воздействуя на пружину, сжимает ее, а клапан перекрывает седло.

Процесс однократного открытия клапана и закрытия, называется циклом. Количество циклов, которое способен обеспечить редуктор, указывается в характеристиках на прибор, и является важным показателем при выборе редуктора.

Наглядную информацию о принципе работы ограничителя можно получить из видео:

Регулятор давления воды в квартире – как регулировать

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху.

Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление.

Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

Магистральный фильтр для очистки воды в квартире

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм.

Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку.

Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар.

Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников.

Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет».

Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры.

Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Как выбрать аэратор на смеситель для экономии воды

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать.

Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки.

Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Как выполняется установка редуктора давления воды

В требованиях, предъявляемых к водоснабжению и канализации, указано, что установку регуляторов давления воды необходимо выполнять на входе сразу после запорной арматуры до приборов учета. При таком расположении редуктор защитит все гидротехническое оборудование, в том числе водяной счетчик и фильтровочные узлы.

Как правильно разместить в квартире регуляторы давления воды

Для стабилизации напора воды и исключения перебоев в бытовых системах водоснабжения необходима установка специального редуктора. Квартирный регулятор давления также позволит исключить возможные поломки оборудования вследствие гидроударов. Большинство владельцев квартир уже почувствовали преимущества установки подобных регулирующих устройств.

Схема подключения регуляторов давления в квартире

Так как в квартирах редуктор давления воды устанавливается для снижения напора в магистрали, то монтировать его стоит к стояку за прибором учета и фильтром очистки. Желательно, чтобы водопроводная труба находилась в горизонтальном положении, а сам регулятор располагался между двумя запорными вентилями. Редукторы на воду в квартирах должны устанавливаться в строго вертикальном положении (горизонтальная или наклонная установка недопустима).

Монтаж РДВ практически не отличается от установки прибора учета воды или сетчатого фильтра. Как правило, направление потока рабочей среды обозначено стрелкой на корпусе устройства, а манометр или гнездо для его подключения находится всегда сверху редуктора.

Желательно вместе с редуктором устанавливать и манометр

Перед установкой регулятора необходимо в первую очередь перекрыть воду (желательно предупредить соседей, если дело коснется магистральной стояковой трубы). При необходимости устанавливается входная запорная арматура, к которой будет присоединен фильтр механической очистки. Обязательно нужно установить на РДВ шаровой кран.

Все места соединений нужно тщательно прогерметизировать. Во избежание повреждения регулятора уплотнительные работы желательно проводить с применением пакли, чтобы снизить вероятность образования протечек.

Устанавливать в квартире редукторы на воду можно и самостоятельно (при наличии опыта), но лучше монтаж доверить профессионалам.

На заметку! Использование РДВ предохраняет бытовые гидротехнические приборы и систему водопровода от гидроударов, поломок и аварийных ситуаций.

Правильная установка РДВ в частном домовладении

Устройства РДВ для частного дома выполняют ту же функцию, что и для квартирных магистралей, с той лишь разницей, что в водопроводных системах коттеджей присутствует насос. Регуляторы давления воды для насосных станций дома монтируются манометром вверх в точке подключения домашней сети к трубопроводу (желательно за водомером). Помимо того необходимо предусмотреть врезку в систему фильтра грубой очистки (если это не было сделано ранее), который устанавливается на входе в домашнюю магистраль. Перед регуляторами давления воды на насосах и за ними монтируют запорную арматуру.

Последовательность включения редуктора

После устройства для стабилизации напора жидкости следует выполнить прямой участок трубопровода длиной не менее пяти рабочих диаметров. При наличии минимальных навыков в сантехнике можно установить на входе в дом регулятор давления воды самостоятельно, но для гарантии качества монтаж прибора лучше поручить опытному специалисту.

Решая для себя вопрос – устанавливать регулятор до счетчика или после, стоит посмотреть это видео

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

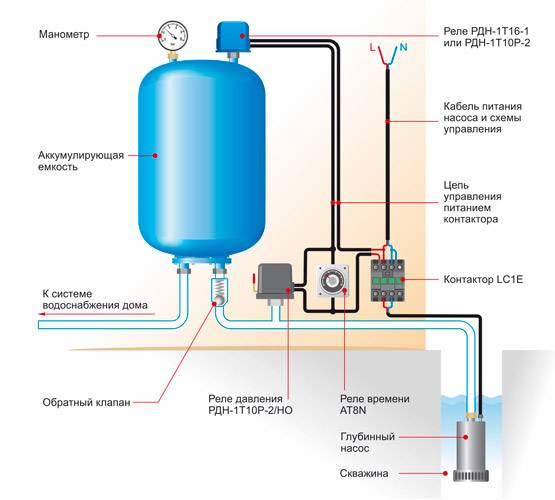

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

  1. Погружной или поверхностный насос.
  2. Манометр.
  3. Гидроаккумулятор.
  4. Датчик давления.
  5. Трубопровод.

Схема установки реле

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.
