Как установить
При монтаже предохраняющей спускной арматуры соблюдают следующие правила:
- Обычно клапан сброса давления в системе отопления ставят в бытовой контур в единственном экземпляре. Его основные точки размещения — непосредственно над электрическим, твердотопливным, газовым котлом на его выходном патрубке или рядом в горизонтально расположенный трубопровод. Если это по техническим причинам невозможно, главное условие правильного монтажа — установка в линию подачи до первого отсекающего вентиля.
- Выходной боковой патрубок обычно соединяют с канализационной или дренажной системой, если это технически сложно или объем теплоносителя в контуре невысок, можно воспользоваться гибкой подводкой, которую опускают в емкость подходящего объема.
- Отвод жидкости должен проводиться с разрывом струи через воронку или гидравлический затвор для обеспечения работоспособности системы при засорении канализации.
- При монтаже в трубопровод используют тройник с нижним отводом подходящего диаметра, его стандартное значение 1/2, 3/4, 1 и 2 дюйма. Диаметр подводящего к клапану трубопровода не должен быть меньше, чем у системы.
Клапанные группы безопасности – разновидности и цена
Особенности различных видов клапанов
Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.
Спусковой рычажок
На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:
- рычажок переводят в вертикальное положение;
- он активирует пружинный механизм, утягивая его за собой;
- в итоге открывается проток, через который стекает вода.
Спусковой рычажок на клапане
Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом. Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.
Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.
Клапаны без рычажка
Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.
Пометка о выдерживаемом давлении
Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока, а также надпись, сообщающая о максимальном давлении, которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.
По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.
Форма штуцера
Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой
На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.
Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.
Для бойлеров большого объема
Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.
Шаровый манометр
Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.
Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.
Зачем нужны клапаны на батареях
На радиаторах и батареях контура тоже устанавливаются клапаны, но их основная функция – удаление воздуха из системы.
Установленный клапан для радиатора отопления может быть ручным и автоматическим. Ручной клапан открывается и закрывается вручную с помощью ключа и отвертки.
Автоматический клапан на батарее отопления не требует оперативного вмешательства человека. Он прекрасно удаляет воздух, но его главный недостаток заключается в чувствительности к засорениям из-за загрязненности теплоносителя. Чтобы удалять растворенный воздух из теплоносителя и очищать его от грязи и шламов рекомендуется установка воздушных сепараторов.
Монтаж оборудования
Для монтажа клапана своими руками понадобятся определенные инструменты.
Понадобятся:
1.ключи гаечные, разводные.
2.отвертка крестовая.
3.пассатижи.
4.герметик.
5.рулетка.
Выбирают место для установки прибора. Его устанавливают на участке трубопровода для подачи воды, около патрубка, идущего от котла. Расстояние между ними не должно превышать трехсот метров.
Все клапаны малых размеров имеют резьбу, с помощью которой стыкуют детали. Все стыки смазывают герметиком.
Внимание! Фум-лента для обработки стыков не подойдет, потому что материал не устойчив к высоким температурам. При установке следует опираться на инструкцию
При установке следует опираться на инструкцию.
При выборе условного диаметра опираются на требования госстандартов, лучше прибегнуть к помощи специалистов.
Если все расчеты ведутся самостоятельно, легче это сделать с помощью онлайн-калькулятора.
Внимание! Чтобы понизить гидравлические потери при давлении жидкости на клапан, следует монтировать прибор под наклоном к котлу. Прижимная конструкция влияет на регулировку работы прибора
В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность
Прижимная конструкция влияет на регулировку работы прибора. В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность.
В приборах с рычагом регулировка выполняется с помощью увеличения массы груза либо его перемещением.
Если клапан срабатывает свыше 8 раз, то пружина либо тарелка изнашиваются, нарушается герметичность прибора. В таком случае следует произвести замену клапана.
Назначение и место установки
Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.
Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.
То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.
Как выглядит предохранительный (аварийный) клапан для отопления
Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет
Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака
Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.
Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла
Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.
Профессиональные рекомендации по установке
Чтобы бак занимал меньше место, его лучше подвешивать под потолком. Но расстояние до потолка должно оставаться не менее 10 см. И можно было бы легко дотягиваться до панели управления.
К баку подводятся трубы, но присоединение к ним лучше сделать через гибкую подводку, при этом с максимально большим внутренним сечением гибкого шланга, чтобы не препятствовать хорошему напору в точке разбора воды.
Для регулярного слива воды из бака, например, на зиму на не отапливаемой даче, лучше установить отдельный сливной кран. Слив воды через штуцер малого сечения может занять значительное время и повысить вероятность его залипания от отложения солей. Схема установки следующая:
- сначала на входной патрубок устанавливается тройник;
- в тройник снизу устанавливается предохранительное устройство;
- к нему подключается гибкая подводка воды;
- в тройник сбоку устанавливается шаровой кран;
- на шаровой кран устанавливается штуцер с ёлочкой для присоединения шланга, для слива воды в дренаж.
Вокруг бойлера должно оставаться свободное место около 0,5 метра для его обслуживания.
На штуцер можно надеть прозрачный шланг для отвода капели в дренаж. Прозрачность позволить контролировать проходимость шланга, в котором тоже могут откладываться соли.

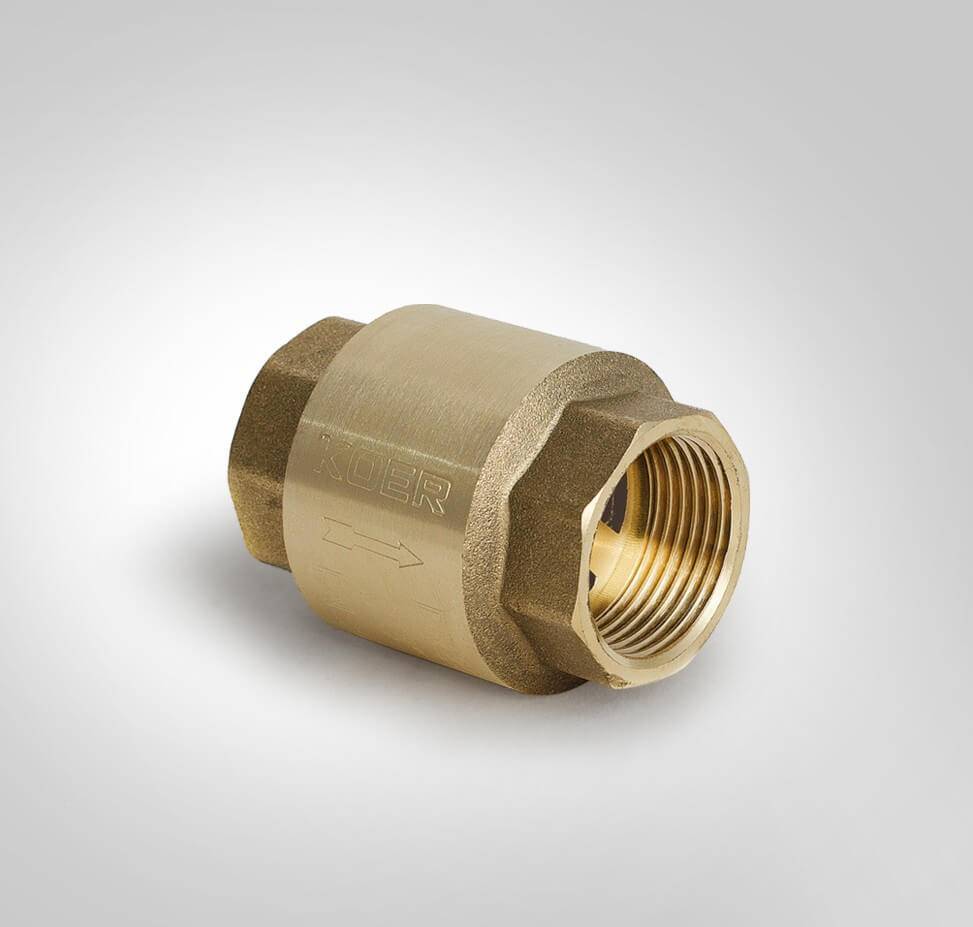

Обратный
В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления
достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.
Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:
- тарельчатый;
- шаровый;
- лепестковый;
- двустворчатый.
Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.
В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.
Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.
Различия в конструкциях
Конструкция предохранительных клапанов может быть различной. Различают изделия с одним седлом или двумя, расположенными рядом друг с другом.
По высоте подъема предохранительные клапаны подразделяются на:
- Малоподъемные, у которых высота подъема составляет примерно 0,05 диаметра седла. Из-за свойственной им минимальной пропускной способности они не используются на промышленных трубопроводах с большим давлением. Они обладают пропорциональным механизмом срабатывания.
- Полноподъемные, с высотой подъема равной или превышающей диаметра седла. Они работают на двухпозиционном механизме, отличаются повышенной пропускной способностью и сложной конструкцией.
Изделия с полнопроходной конструкцией позволяют оперативно сбросить внушительный объем рабочей среды, из-за чего они используются в особо ответственных комплексах.
Пружинные клапаны
Клапаны пружинного типа применяются в бытовых трубопроводных системах водо-, газоснабжения и отопления. Для прижатия золотника к седлу применяется пружина, регулируемая винтом. Он позволяет настроить предельные значения давления, после достижения которых происходит открытие клапана.
Некоторые модели пружинных клапанов имеют систему принудительного ручного открытия для проверки работоспособности изделия. Но, изделия, предназначенные для работы в опасных условиях среды, не могут оснащаться ручной продувкой.
Эти клапаны применяются в различных условиях среды. Пружины и седла, контактирующие с агрессивными жидкостями и газами, покрываются специальными антикоррозионными составами. Герметичность штока обеспечивается двойным сальниковым уплотнением из фторопласта или резины.
Рычажно-грузовые клапаны
Устройства с подобной конструкцией используют для противодействия силе напору земное притяжение. Вес груза через рычаг переходит к золотнику, уравновешивая его, пока значение давления не опустится до допустимого.
Предохранительный клапан рычажно-грузового типа
Они устанавливаются в определенном положении относительно горизонта (указывается в сопроводительной документации завода-производителя). Не могут применяться на передвижных объектах. Габариты изделия зависят от давления в системе — чем оно выше, тем больше рычаги. Чтобы избежать возникновение вибраций, используются двухседельные предохранительные клапаны небольших габаритов. Для регулировки таких устройств применяются специальные груза на рычаге.
Магнито-пружинные клапаны
Устройства магнитно-пружинного типа обладают обратным действием и приводятся в действие соленоидом. При нормальном давлении в системе электромагнит/мощная пружина прижимает запорный орган к седлу, а при избыточных показателях напора напряжение на катушке автоматически отключается. Это приводит к отжатию золотника и открытию затвора.
Существует исполнение клапана с соленоидом, прижимающим и отжимающим золотник под действием давления с противоположным направлением. При отключении питания оборудование будет работать, как пружинный тип.
Основное преимущество таких устройств — отсутствие необходимости в физическом доступе к системе для задания порогового значения давления. Оно регулируется в параметрах управляющей программы.
Магнитно-пружинные клапаны отличаются надежностью, удобством эксплуатации и возможностью применения в сложных промышленных установках.
Схема и принцип действия предохранительного клапана
Разновидности устройств и принцип действия
В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.
По способу прижима
При обогреве частного дома, квартиры или промышленного помещения, где используется оборудование малой мощности, чаще выбирают пружинный клапан экстренного сброса избыточного давления воды для системы отопления.
Это простые, компактные, недорогие, но надежные модели, которые можно комбинировать для безопасности с другим оборудованием.
Степень сжатия пружины связана с тем параметром нагрузки, при котором срабатывает клапан. Упругость пружинки влияет на диапазон настроек.
Пружинные модификации производятся из высокопрочной латуни, применяются технологии горячей штамповки. Сама пружника стальная, а мембрана, уплотнители, рукоятка полимерные.
Можно выбрать модели с заводскими настройками или те, которые нужно настраивать индивидуально во время монтажа.
Рычажный предохранитель
Рычажно-грузовые предохранители используются реже, так как поднятие штока обеспечивает внешний навешанный груз, перемещающийся по всему рычагу, регулируя степень прижатия штока к седлу.
По степени поднятия затвора
Малоподъемные клапаны предполагают поднятие затвора не более, чем на 0,05 от диаметра седла: механизм открытия полностью пропорциональный.
Изделие характеризуется низкой пропускной способностью, примитивной конструкцией. Предохранитель устанавливается на установках с жидкой средой.
Полноподъемная модификация
Полноподъемные вариации способствуют максимально допустимому уровню поднятия затвора, что улучшает пропускную способность, так как сбрасывается большое количество пара за один раз.
По скорости срабатывания
Пропорциональный аварийный клапан срочного сброса избыточного давления воды в системе отопления предполагает, что затвор поднимается постепенно, соответственно степени внутренней нагрузки. По мере подъема заслонки объем выпускаемого пара плавно увеличивается. Такие установки можно использовать при любом типе котла, но чаще всего их ставят в системы с водой или другой жидкостью.
Клапан двухпозиционный
Монтаж двухпозиционных клапанов должен производиться с учетом сброса большого количества воды при резком открытии. Получается очень быстрый сброс давления, закрытие затвора, как следствие – гидроудар, что отсутствует в пропорциональных предохранителях.
Ознакомиться подробнее с устройством клапана, принципом его работы можно в следующем видео:
Выбираем оптимальную модель
Пружинный предохранительный клапан в разрезе
Процесс подбора предохранительного клапана системы отопления должен основываться на ее эксплуатационных характеристиках. Для этого помимо параметров отопления нужно ознакомиться с нормативным документом – ГОСТ 24570-81, который подробно описывает критерии выбора.
Так как рычажно-грузовые механизмы применяются в больших трубопроводах, то будут рассмотрены условия для пружинных моделей предохранительного клапана для котла отопления. Они разделяются на несколько основных пунктов – требования к механизму, трубопроводам и материалу изготовления.
В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.
Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.
Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.
Регулировочный механизм обязательно защищен от непосредственного влияния горячей воды.
Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).
Подвод трубопровода
Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.
Во время монтажа предохранительный клапан системы отопления должен иметь уклон только в сторону котла. Это обеспечит минимальные гидравлические потери при воздействии давления на тарелку.
Материал изготовления
Корпус чаще всего изготавливается из латуни, так как этот материал имеет минимальный коэффициент температурного расширения, надежен и доступен в финансовом плане. Подбор предохранительного клапана системы отопления по этому параметру очень важен – при достижении максимального давления корпус не должен разрушаться.
Для предохранительного клапана отопления принцип работы заключается еще и в своевременной настройке значения давления срабатывания. Чтобы сделать это максимально быстро регулирующий блок изготавливается из специального термостойкого пластика. Он не изменяет своей геометрии и остается жестким даже при максимальной температуре воды.
Принцип работы
Снаружи на затвор клапана действует механизм прижима, стремясь удерживать его в закрытом положении, а изнутри – давление среды. Пока сила давления имеет меньшее значение, чем сила прижимного механизма, клапан остается закрытым. Если же давление превышает допустимое значение, оно преодолевает сопротивление механизма прижима и открывает затвор.
При этом некоторый объем находящегося в сосуде вещества вытекает наружу, вследствие чего давление в сосуде стабилизируется и клапан снова закрывается.
В пружинных клапанах роль прижимного механизма играет пружина. В рычажно-грузовых затвор удерживается весом груза, многократно усиленного посредством рычага.
Классификация оборудования
Существуют следующие виды предохранительных клапанов:
- Клапан пружинный.
- Клапан мембранный.
- Клапан обратный.
Предохранительный клапан пружинного типа является наиболее распространенным. Особенно часто применяется в системах при отоплении и горячем водоснабжении. Его основными преимуществами являются сравнительно простая конструкция и легкое регулирование.
Двухпозиционные агрегаты, клапаны прямого и непрямого действия – это разновидности оборудования пружинных предохранительных клапанов.
Существуют механизмы рычажного типа, которые тоже защищают систему от чрезмерно повышенного давления. Они состоят из золотника и груза. Так же в них есть рычаг. Эти устройства очень громоздкие. Поэтому применяются на трубах с диаметром более 50 сантиметров.
Предохранительные клапаны мембранного типа имеют в своей конструкции мембрану. Это ее основной элемент. Принцип действия состоит в разрыве мембраны. Разрыв происходит при повышении напора до критического уровня.
Такие клапаны герметичные, простые в изготовлении. И отличаются быстротой срабатывания. Но они требуют смены мембраны после каждого срабатывания. По этой причине рядом с мембранным клапаном всегда ставят пружинное устройство. Мембранные предохранительные клапаны бывают двух видов:
- с разрывной мембраной
- с хлопающей мембраной
Первый тип применяется в жидкостях и газообразных средах. Мембрана имеет форму купола, и бывает плоская форма мембраны. С изменением силы давления мембрана разрывается.
Второй вид мембранного клапана используется в рабочих средах с газообразным состоянием. При изготовлении мембраны используют специальную ткань из каучука. Вверху и внизу такой мембраны предусмотрены ножи.
Если давление повышается или понижается до определенных пределов, мембрана только выгибается. А если давление изменяется до критической отметки, мембрана касается ножей, и разрезается. Или, при недостаточном давлении, происходит пополнение запасов пара от дополнительной емкости. Таким образом происходит защита труб от перепадов давления при помощи мембранного предохранительного клапана.
Обратный предохранительный клапан устанавливается при использовании водонагревательного оборудования. Он необходим для предотвращения повышения рабочего давления внутри нагревательных приборов.
При определенных условиях в системах отопления и водоснабжения жидкость может начать течь в обратном направлении. Довольно частый пример – это когда горячая вода передавливает холодную или наоборот. Для таких случаев необходим обратный предохранительный клапан.
Маркировка устройств
Предохранительные клапаны подлежат обязательной маркировке. На корпус предохранительного клапана наносятся:
- обозначение изделия
- стрелка, которая указывает направление потока среды
- значение номинального давления
- значение номинального диаметра клапана
- заводской номер клапана
- дата изготовления
Маркировочную табличку прикрепляют, как правило, к крышке клапана или к наружной поверхности выходного фланца
