Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного подключения

Принцип действия

Ленинградка – классическая схема отопления

Классическая система «Ленинградка» – это совокупность отопительных приборов, соединенных единым трубопроводом. По контуру циркулирует охлаждающая жидкость, в роли которой выступает вода или антифриз. С появлением нового отопительного оборудования система была усовершенствована, сделана управляемой, а ее функциональные возможности расширились.

В зависимости от того, как расположен трубопровод, отопительный контур делится на две группы:

  • горизонтальный;
  • вертикальный.

Положение труб может быть верхним и нижним. В первом случае эффективность теплопередачи выше, но монтаж сложнее. Систему легче установить внизу, и это необходимо для установки насоса.

Циркуляция теплоносителя в контуре может осуществляться двумя способами: естественным и принудительным с помощью насоса. Кроме того, системы бывают закрытыми и открытыми.

Рекомендуемое количество отопительных приборов при установке системы Ленинградка – 5. Это значение можно увеличить до 6-7, предварительно выполнив соответствующие расчеты. Установка нескольких радиаторов будет неэффективной, а стоимость будет неоправданно высокой.

Условия эффективной теплоотдачи батарей

Двухтрубная система отопления

Правильный выбор отопительных приборов обеспечивает экономию энергоносителей. Среди множества предложений на рынке они отличаются:

  • формой;
  • материалом;
  • уровнем теплоотдачи;
  • типом подключения.

Для каждого помещения, в котором устанавливается система отопления, будет отличаться количество радиаторов. Это зависит от следующих параметров:

  • обогреваемого объема;
  • площади комнаты;
  • утепления стен;
  • тепловой мощности радиатора;
  • наличия оконных проемов;
  • температуры воздуха на улице в холодную пору года;
  • наличию смежных комнат и чердака.

Для обеспечения максимальной отдачи тепла между нагревательным прибором и стеной рекомендуется установка специальной теплоотражающей пленки. При монтаже радиаторов необходимо придерживаться таких правил:

  • батареи нужно разместить на одном уровне;
  • ребра радиатора требуется расположить в строго вертикальном положении;
  • центр отопительного оборудования должен совпадать с центром окна;
  • длина радиатора должна составлять не менее 75% длины проема.

При выполнении работ по установке системы отопления нужно учитывать тип материала, из которого сделаны коммуникации. Например, подключение пластиковых труб к чугунным батареям может принести много хлопот и испортить систему отопления.

Применение полипропиленовых труб в отопительной системе

Полипропиленовые трубы отопления

Наиболее популярным материалом для коммуникаций теплоносителя является полипропилен. Трубы из этого материала обеспечивают максимальное сопротивление к воздействию агрессивной среды.

На их внутренней части не образуется налет, а в системе не оседают твердые частицы. Монтаж полипропиленовых труб производится с помощью специального оборудования. В случае их использования можно быть уверенным в том, что обвязка радиатора отопления предотвратит просачивание теплоносителя.

Преимуществом полипропиленовых труб является возможность создания отопительного контура любой конфигурации. Однако в этом случае нужно учитывать, что чем длиннее и сложнее трубопровод, тем выше потери тепла.

Соединение труб может выполняться при помощи пайки и с использованием фитингов (специальные детали для фиксации). Этот способ менее надежен, чем пайка, потому что не исключает возможность протекания коммуникаций.

Современные полипропиленовые трубы имеют длительный срок эксплуатации (до 40 лет). Они легко выдерживают внутреннее давление, а воздействие нагретого носителя тепла не вызывает деформацию.

При монтаже пластиковых коммуникаций существуют некоторые ограничения. Их нельзя применять вблизи котла, а труба подвода газа к нагревательному прибору должна иметь жесткое соединение.

При монтаже нельзя использовать паклю, ленты, резиновые прокладки. Эти предостережения связаны с соблюдением правил техники безопасности. Перед включением системы нужно тщательно проверить все соединения.

Особенность котла – основного элемента системы – учитывается при монтаже и выборе типа коммуникаций для обогрева помещений. Для увеличения эффекта от его эксплуатации применяются разные виды дополнительных элементов, в том числе циркуляционный насос, расширительный бак и устройство для регулировки давления.

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

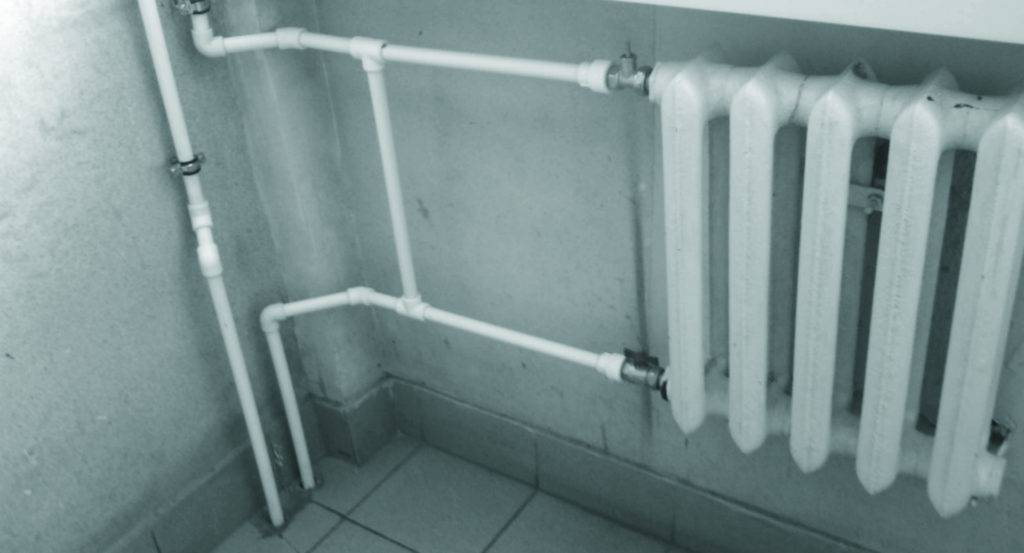

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

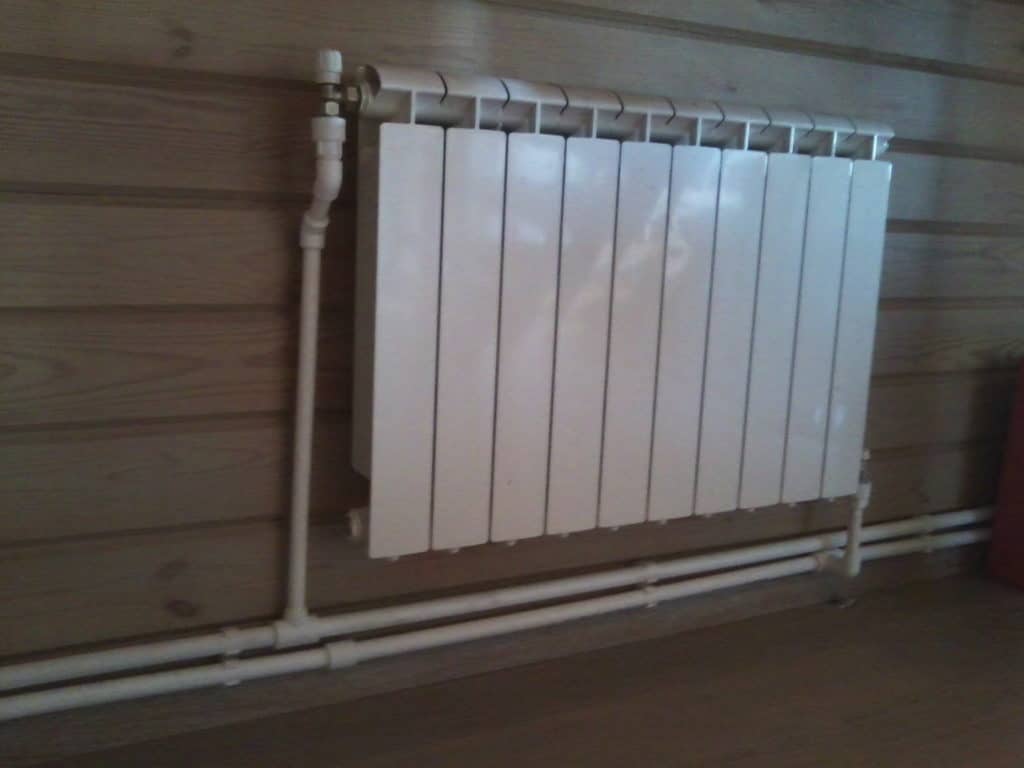

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Технические характеристики однотрубного отопления

Однотрубная  схема отопления домов является магистралью, к которой подключены радиаторы в последовательном порядке. Теплоноситель проходит по всем нагревательным компонентам. Теплообменный цикл заканчивается тогда, когда теплоноситель доходит до последнего радиатора.

Принципиальная схема однотрубного отопления

Этот нюанс является самым большим недостатком подобной отопительной системы, однако ему есть альтернативное решение. Чтобы этот нюанс не имел негативных последствий, нужно в помещении устанавливать как можно больше батарей или устанавливать на них специальные краны. Такой метод позволит сбалансировать всю систему, то есть, будет осуществлена правильная регулировка однотрубной системы отопления.

Подбор труб по диаметру

Обеспечить хороший прогрев помещения можно, если правильно выбрать сечение труб. За основу тут берут тепловую мощность. От нее зависит, какой объем воды должен двигаться за определенное время. Для вычисления тепловой мощности используется формулы: G=3600×Q/(c×Δt), где: G − расход жидкости на обогрев дома (кг/ч); Q − тепловая мощность (кВт); c − теплоемкость воды (4,187 кДж/кг×°C); Δt − разница температур между нагретой и остывшей жидкостью (стандартное значение — 20 °C).

Чтобы система работала сбалансировано, нужно рассчитать сечение труб. Для этого нужна следующая формула: S=GV/(3600×v), где: S – поперечное сечение труб (м2); GV − расход воды (м3/ч); v − скорость движения теплоносителя (0,3−0,7 м/с).

Система с двухконтурным котлом

Двухконтурные котлы работают на твердом (уголь, дрова) топливе, газе. Вторые предпочтительны, когда есть газопровод. При отсутствии, возможно использование баллонов.

Двухконтурный греет воду для отопления, подачи в горячее водоснабжение. Тепловая энергия рассчитана поровну, полученные жидкости одинаковой температуры. Время работы не сокращается, нет перерасхода топлива. С одним контуром, процедура требует заимствования тепловой энергии отопления.

При веском отличии, монтаж разводки аналогичен. Требуется отвод дополнительной трубы в обвязке с имеющейся магистралью. Отводится обвязанный трубопровод к потребителю воды – кран на кухне, ванная комната, умывальник.

Двухконтурное отопление часто разводят на две трубы. Разводка уменьшает потери тепловой энергии, котел функционирует исправно.

Проведение системы – мысли об экономии материала, времени, разумный расчет использования. Отопление от твердотопливного, газового котла, организуемое самостоятельно, требует расчета. Нужно посоветоваться со знающими людьми, учесть факторы, ознакомиться с вариантами. Разводка прослужит долго, безаварийно.

Виды отопления по способу разводки труб

Однотрубная

Такая система отопления предусматривает монтаж одной трубы, по которой теплоноситель и подается к радиаторам, и возвращается назад к котлу. В эту магистральную линию последовательно или параллельно подключаются радиаторы отопления, где происходит теплообмен.

Преимущество такой схемы – дешевизна. Вам понадобится минимальное количество труб и различной фурнитуры.

Но эффективной и удобной систему не назовешь, так как она имеет несколько существенных недостатков:

  • невозможно вручную или с помощью термоклапанов отрегулировать объем теплоносителя, попадающего в каждую батарею, поэтому установить нужную температуру в каждой отдельной комнате не получится;
  • количество тепловой энергии, передаваемой радиаторам, будет уменьшаться по мере отдаления батарей от котла, следовательно, самые дальние (нижние) комнаты будут отапливаться хуже.

Схема однотрубной системы отопления

Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы – соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.

Двухтрубная вертикальная с нижней разводкой

Главное отличие однотрубной схемы разводки от двухтрубной является наличие двух трубопроводов: по первому к радиаторам подается горячий теплоноситель, по второму отводится остывшая вода и доставляется назад к котлу.

Благодаря такой схеме можно регулировать объем жидкости, поступающей в каждую батарею, и добиваться наиболее комфортной температуры в комнатах.

Двухтрубная система отопления с нижней разводкой

Один из вариантов – двухтрубная система, с вертикальными стояками и нижним расположением подающих труб.

Ее особенности состоят в следующем:

  1. По самому нижнему уровню системы от котла отопления прокладывают трубопроводы, подключенные к прибору отопления.
  2. От этих магистралей вверх пускают стояки, поднимающие теплоноситель в самую верхнюю точку системы и доставляющие его в радиаторы отопления на каждом этаже.
  3. Затем через другую трубу производится возврат остывшей жидкости для повторного цикла обогрева.

Минус подобного решения – опасность завоздушивания системы.

Необходимо предусмотреть устройства для удаления воздуха из труб и радиатора:

  • воздушную трубу, поднимающуюся к верхней точке системы;
  • расширительный бак открытого типа или мембранное устройство со специальным воздушным клапаном;
  • краны Маевского, монтируемые в верхней части каждой батареи.

Кран Маевского поможет избежать завоздушивания системы отопления

Двухтрубная вертикальная с верхней разводкой

В этом случае распределение жидкости происходит в самой верхней точке системы – на чердаке или под потолком верхнего этажа. Теплоноситель доставляется туда вертикальной трубой, после чего по горизонтальным трубопроводам перетекает в батареи.

Здесь также необходим расширительный бак, но лучше использовать именно герметичный, чтобы можно было увеличить давление воды, чем повысить эффективность обогрева.

Схема отопления с верхней разводкой

Двухтрубная горизонтальная

Этот тип распределения жидкости по трубам наиболее распространен в строительстве частных домов и дач. Особенность здесь в том, что для обеспечения перетока воды обязательно нужно ставить циркуляционный насос, так как добиться нужной скорости движения воды естественным способом не получится.

Лучевая схема разводки труб отопления

Трубы прокладываются по одной из нескольких схем:

  1. Тупиковая. Плюс этого метода в достаточно экономном расходовании труб. Минус – значительная протяженность системы, что затрудняет ее точную регулировку.
  2. Попутная. В такой системе длина отопительных контуров меньше, вследствие чего их легче отрегулировать. Однако, значительно увеличиваются расходы на покупку труб и монтажные работы.
  3. Коллекторная. В этом случае каждый радиатор с помощью труб подключается к двум гребенкам – подающей и отводящей. Наиболее эффективная сеть, но стоимость ее монтажа выше, чем всех остальных. Кроме того, нужно предусмотреть скрытую прокладку труб, так как эстетично проложить такое количество вдоль стен не получится.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

  • Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
  • Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

  • не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
  • при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
  • при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Читайте так же:

Одноконтурная трубная разводка отопления

Принцип ее работы – обеспечение передвижения рабочей жидкости по одной трубе. Что это значит? По общему стояку нагретая вода или антифриз выдавливается на верхний уровень системы отопления, а радиаторы последовательно подключаются в трубе обратной подачи теплоносителя в котел. Очевидно, что верхние этажи или самые первые в схеме радиаторы будут нагреваться быстрее и сильнее, поэтому однотрубная система отопления используется только в одноэтажных или малоэтажных (2-3 этажа) домах, где разница в температуре подачи и обратки не так заметна. В одноэтажном доме все радиаторы будут нагреваться практически до одной и той же температуры. Достоинства, особенности отличие однотрубной системы отопления:

  1. Соблюдение гидродинамического равновесия в системе;
  2. Простой проект, быстрый монтаж;
  3. Низкие финансовые и трудовые затраты из-за монтажа только одной магистрали без датчиков и других приборов контроля и автоматического управления;
  4. Организация движения рабочей жидкости по принципу естественной циркуляции (гравитационная схема), которая не требует врезки циркуляционного насоса и подключения электричества. Этим преимущественно и отличается однотрубная разводка от двухтрубной.

Но однотрубная система отопления имеет и недостатки, причем существенные:

  1. Сложные расчеты из-за необходимости соблюдения гидравлической устойчивости и высокого гидравлического сопротивления;
  2. Полная зависимость всех приборов и узлов системы из-за последовательного их включения;
  3. Для одного стояка самым оптимальным будет подключение не более 5-7 радиаторов;
  4. Нельзя регулировать температуру в каждом отдельном радиаторе;
  5. Высокие потери тепла.

Для владельцев одноэтажных загородных домов вопрос о том, какая лучше — однотрубная или двухтрубная система отопления и что лучше выбрать, не стоит – если дом одноэтажный, то однотрубное отопление – наилучший вариант и в плане монтажа, и в плане трудозатрат, и с точки зрения экономии энергоносителей.

Как можно усовершенствовать одноконтурную схему разводки

Если вы не знаете, что лучше выбрать — систему отопления однотрубную или двухтрубную – то остановитесь на промежуточном варианте, схема которого носит название ленинградка. В этой схеме добавлен байпас – трубная перемычка для каждого радиатора, позволяющая его обойти полностью или частично. В байпас врезается запорный кран, которым можно регулировать полную или частичную подачу тепла в обход батареи.

Кроме того, к байпасу можно подключить термодатчик, и контроль за температурой улучшится. Также с байпасом можно проводить ремонт или замену узлов без остановки всего отопления. Перемычку можно легко установить в уже работающую систему.

Собирается однотрубная система отопления частного дома по горизонтальной и вертикальной схеме. Если основным будет вертикальный стояк, то все отводы и радиаторы подключаются к нему сверху вниз. Горизонтальный стояк работает по принципу последовательного подключения радиаторов. И в первом, и во втором варианте разводки трубопровода будут появляться воздушные пробки, и это также можно отнести к недостаткам, которыми обладает однотрубная система отопления.

Технология сборки одноконтурной системы

  1. Сначала устанавливается котел, после чего по комнатам разводятся трубы;
  2. Если собирается ленинградка, то в точках присоединения батарей и байпасов врезаются тройники;
  3. В схеме с естественной циркуляцией соблюдается уклон труб 2-4 градуса на погонный метр;
  4. В трубу обратной подачи жидкости врезается насос, и подключается к сети;
  5. В самой высокой точке трубной разводки крепится и подключается расширительный резервуар;
  6. Подключаются радиаторы, на них устанавливаются краны Маевского, чтобы можно было стравливать воздух;
  7. Однотрубное отопление опрессовывается и запускается в работу.

Однотрубная система отопления

Однотрубная система отопления типа “Ленинградка” имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.

После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.

Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.

На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами – термостатами, а также вентилями для балансировки.

Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:

  • Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
  • Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.

Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.

Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.

Монтаж горизонтальной схемы однотрубной системы

Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:

Магистраль обязательно должна устанавливаться в плоскость пола.

При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.

В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.

При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.

Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.

Отопительные радиаторы должны быть установлены на одном уровне.

Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.

Особенности установки вертикальной системы

Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.

Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.

Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.

Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.

Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.

При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.

В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.

Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
