Всё о монтаже проводки в бане

Шаг 1: Баня с парной и мойкой: пол

В парной, особенно русской, воды на полу бывает достаточно, чтобы появилась в необходимости ее отвода. Делается это стандартно двумя способами слива и двумя локациями отвода.

Пол может быть ровный (без наклона), но между его досками будут зазоры – именно через них будет уходить использованная вода. В этом случае пол называется .

Пол может быть под наклоном и без щелей между досками. В этом случае воде положено скатываться в самый низ, где ее ждет сливное отверстие, уводящее в подпол. В этом случае он называется «».

То, что находится в подполе, различается устройством: это может быть дренажная подушка для поглощения и распределения воды, которая без затей сливается прямо под баню. Это может быть бетонный скат, повторяющий идею стекания воды к сливному отверстию, откуда она по трубе отводится за пределы бани – в септик или дренажное поле. Эти два варианта используются при устройстве проливного пола.

Для сухого нет нужды в бетонной стяжке – вода уходит в трапик, а оттуда – по трубе – тоже в септик или дренажное поле.

Для первого варианта необходимо удостовериться в том, что баня стоит на песчаных или близким к ним по дренажным свойствам почвам, затем устроить под ней подушку из песка и гравия в границах парной и мойки.

Для этого убирается полностью слой почвы из подпола, затем засыпается 10-15 см песка, а поверх него – слой гравия.

Устройство бетонной стяжки для второго случая гораздо более трудоемко и затратно в финансовом плане.

Первым делом копаете траншею под канализационную трубу. Далее устраивается бетонный трапик – резервуар для сливных вод. В нем проделывается отверстие для канализационной трубы, которая должна идти под наклоном в несколько градусов.

Следующим этапом нужно проделать ту же работу по созданию песчаной подушки, но без гравия, при этом песок проливается водой и утрамбовывается.

ВАЖНО! Утрамбовывание гарантирует, что бетон потом не треснет от деформаций подушки.

Далее на него кладется слой гидроизоляции, например рубероид, причем с заходом листов на цоколь фундамента (если он ленточный). Листы кладутся внахлест 10 см, потом запаиваются мастикой.

Поверх гидроизоляции можно положить слой термоизоляции. К примеру, это может быть пенопласт 50 мм. На плиты пенопласта нужно уложить армирующую сетку с диаметром проволоки 5 мм.

А вот дальше заливается стяжка, причем, так как нужен небольшой скат, она делается под наклоном. Для этого могут использоваться промышленные или самодельные маяки.

Это были два подпола для проливного пола. Сам проливной пол состоит из досок, которые крепятся к обвязке фундамента. При этом щель должна быть не только между соседними досками, но и между досками и стеной. Там и там она может быть равна 10 мм.

Сухой пол может быть деревянным или керамическим, из плитки. Плиточный кладется сразу на бетонную стяжку, устроенную идентично той, что описывалась выше.

Деревянный сухой пол делается из шпунтованной доски, но вся конструкция целиком может не иметь контакта с основанием подпола, потому что крепится на лагах, а лаги – к обвязке фундамента.

Если есть необходимость в утеплении, то снизу к лагам подшиваются доски, на которые потом укладывается слой гидроизоляции и утеплитель, после чего все снова закрывается гидроизоляцией и зашивается сверху черновым и чистовым полом.

НА ЗАМЕТКУ! Наклон чистового пола делается за счет подравнивания верхней части лаг. И не забывайте, что между досками пола и стеной всегда оставляется зазор в 1 см.

Теперь, когда устройство пола парной в бане своими руками описано, можно переходить к стенам и потолку.

Дополнительные материалы по полам:

Из чего лучше сделать пол в парилке: советы, инструкции, схемы и видео

Устройство заземления — важный и нужный пункт

Заземление в монтаже электропроводки играет важную роль. Основная её задача – это защита человека от поражения током. Я не случайно говорил применять только трёхжильный провод. Фаза, ноль и «земля» — основные составляющие любой электропроводки. По всем правилам электрики земляная жила делается жёлто-зелёного цвета, ноль – синим, а фаза может быть любым цветом (белым, чёрным, коричневым).

Устройство заземления не представляет собой никаких сложностей. Недалеко от вводного щита забивается в землю стальной уголок или арматура на глубину примерно 1,5 метра. Далее этот уголок соединяется проводом с «земляной» шиной щита. К этой шине подключаются все «земляные» клеммы розеток и светильников.

Замер заземления

Обратите внимание, что все современные светильники оборудованы земляной клеммой на металлическом корпусе. Все бытовые приборы снабжены вилками с «землёй»

Делается это для нашей с Вами защиты. При случайном попадании фазы на металлический корпус, весь электрический заряд уйдёт в землю. Человеку в этом случае не так опасно задеть за ту же микроволновку или холодильник.

Конечно, по правилам необходимо сделать замер сопротивления всего контура заземления, а также замер изоляции электропроводки. Данные говорить Вам не буду, они просто ни к чему. На практике такое делается редко. Многие специализированные фирмы даже не делают элементарных замеров, хотя приборы сейчас очень хорошие.

На этом монтаж электропроводки можно считать законченным. Если сомневаетесь в своих силах и возможностях, то лучше найти грамотного специалиста или хорошую фирму. Электрика своими руками – дело серьёзное и отнеситесь к этому ответственно.

Цитата мудрости: Острить и занимать деньги нужно внезапно.

Каким образом силовой кабель должен быть подведен к бане

Чтобы организовать электричество в бане необходимо его доставить по силовому кабелю от ближайшего источника электроэнергии. Существует два основных способа: воздушный и подземный. Быстрее и менее затратно, естественно, натянуть кабель по воздуху, но, если речь идет о безопасности, то стоит прокладывать его на глубине.

Если используется воздушный способ, то должны быть выдержаны следующие нормы:

  • высота над автомобильной дорогой – 6 метров;
  • над пешеходными участками – от 3,5 метра;
  • при расстоянии от ближайшей опоры до бани более 25 метров должна быть установлена промежуточная опора;
  • высота входного отверстия для кабеля, идущего к зданию, – от 2,75 метра.




При навесном способе монтажа используется самонесущий изолирующий провод (СИП-4) без несущего троса. Алюминиевые жилы данного кабеля в сечении имеют площадь 16 кв. мм. Количество жил зависит от того, на сколько фаз будет подсоединяться кабель. Существует двухфазный вариант на 2 и трехфазный – на 4 жилы.

Подводя кабель к стене бане, можно его закреплять на внешней стене здания, заложив предварительно в гофрированную трубку или кабель-канал из пластика. Вводить кабель напрямую запрещено, потому его стоит проводить через специальный бокс с автоматическим выключателем. Автомат подбирается так же с учетом количества подключаемых фаз на 2 или 4 полосы. С уличной стороны подводится СИП, а уже в помещении подключается нужный кабель.

Порог нагрузки, при которой срабатывает автомат, должен быть выше, чем у тех, что будут размещены внутри помещения. Через стену кабель должен быть проложен по металлической трубке с заземлением. Резиновая трубка при этом использоваться не может, поскольку через определенное время эксплуатации резина теряется свои антистатические свойства.

Еще один способ того, как провести электричество в бане, подразумевает прокладку силового кабеля по стальной трубе. Это не только надежнее, чем простое навешивание кабеля, но и эстетичнее. На фото и при визуальном осмотре трубка будет смотреться более эстетично.

Однако у этого способа имеется ряд условий:

  • верхний конец трубы прогибается в форме полукольца, чтобы влага не попадала внутрь;
  • нижний конец закрепляется так, чтобы она склонялась на 5-15 градусов в сторону улицы;
  • поверхность трубы окрашивается, а в самой нижней ее точке просверливается отверстие для того, чтобы конденсируемая жидкость стекала на улицу;
  • крепление к стене выполняется при помощи хомутов, а верхний конец вешается на стальную растяжку, закрепляемую сквозными болтами на крыше;
  • на трубе должны быть приделаны (приварены) изолированные штырьки (накрытые колпачками), на которые и будет закрепляться кабель при помощи алюминиевой проволоки;
  • на последнем этапе по металлической стойке пропускается вводной кабель того типа, что предусмотрен ПУЭ.

Высокая стоимость данного способа обуславливается тем, что используется более дорогой силовой кабель марки ВБбШв. Использовать вышеописанный провод для сауны и бани (СИП 4) нельзя, поскольку это запрещено ПУЭ. Его преимущество в том, что оболочка его называется бронированной из-за двойной оболочки с металлической оплеткой между слоями. Внутри оболочки спрятаны медные и обычно их четыре с сечением в 10 мм. кв. каждая.

Выполняется укладка следующим образом:

  1. Вырывается траншея глубиной 0,7-1,2 метра.
  2. На дно насыпается песчаный слой в 10 сантиметров толщиной.
  3. Затем укладывается сам кабель и просыпается песком.
  4. Поверх насыпи можно уложить кирпичный слой, который обеспечит механическую защиту кабелю.
  5. Для вертикального размещения кабеля следует использовать трубки и уголки из металла. Горизонтально их размещать нельзя, поскольку в полостях будет скапливаться конденсируемая влага.
  6. Вводить кабель необходимо по аналогии с воздушным типом монтажа.

Что нужно учитывать при составлении схемы электросистемы

Проводка в бане должна находится в специальной изоляции.

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

Лампы для бани

Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

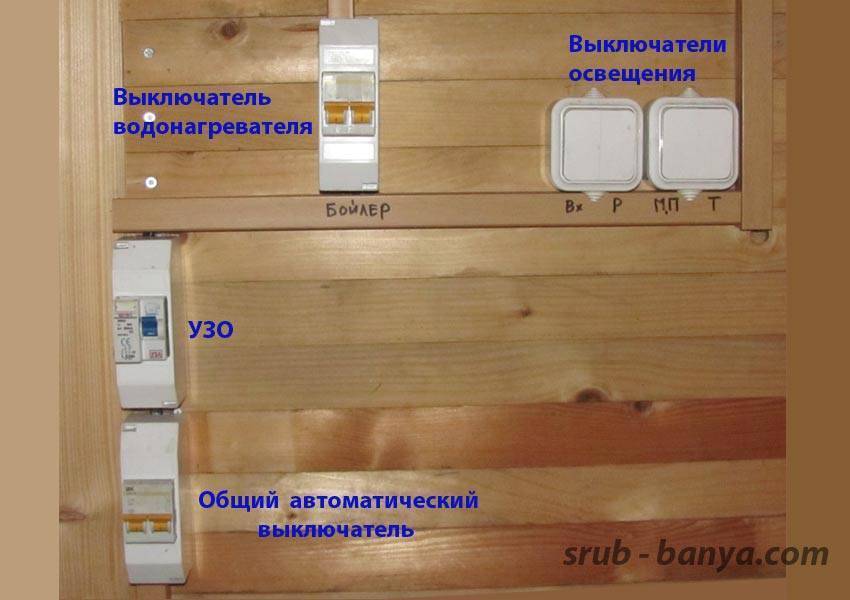

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения – УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО – выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два – в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения – УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 – 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS – провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг – LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

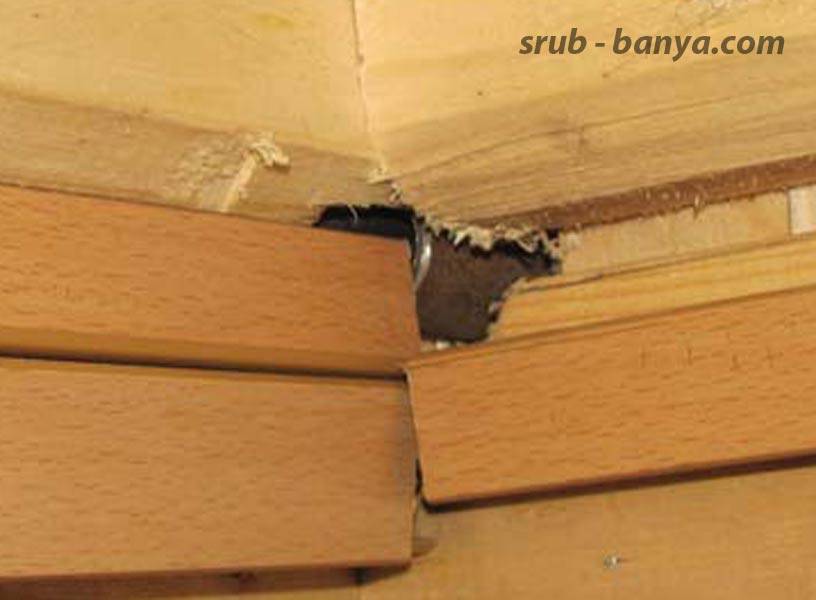

Проход проводки через перегородку – в металлической трубе.

Проход проводки через перегородку – в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

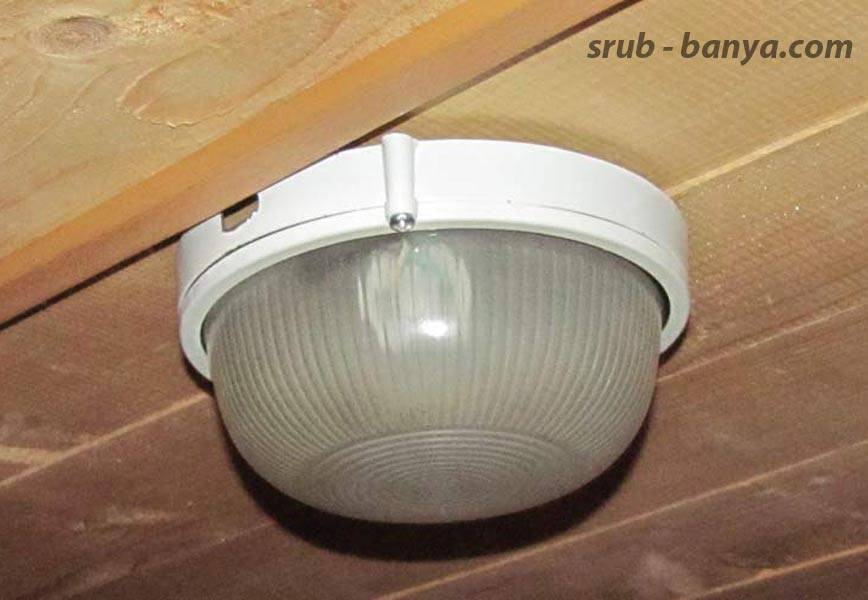

Светильник.

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус – металлический, плафон – стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

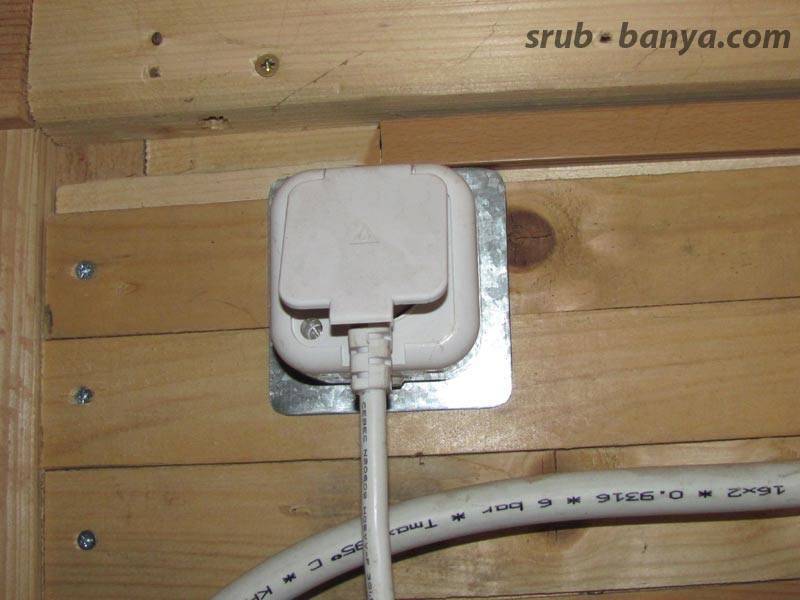

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Воздушный ввод

Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.

Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:

  1. В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
  2. Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
  3. Между этими двумя изоляторами натяните стальной трос.
  4. К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.

Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:

  • Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
  • Обеспечьте достаточную натяжку стального троса.
  • На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
  • Расстояние от земли до проводника должно быть больше 3,5 м.
  • Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.

Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.

Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.

Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.

СПОСОБЫ МОНТАЖА ПРОВОДКИ В БАНЕ

Как и в любых других внутренних помещениях электропроводка в бане может прокладываться:

  • скрытым;
  • и открытым способом.

Жестких правил нет, нормы ПУЭ рекомендуют выбирать скрытый способ при монтаже э/п в сухих саунах, парилке и влажных помещениях, но допускают и открытую прокладку хорошо изолированного кабеля.

При правильном подходе способ прокладки выбирается исходя из материала и типа стен бани.

В банях со стенами из блоков или панелей любого типа, закрываемых штукатуркой, облицовочными панелями или плиткой, проводку стоит укладывать скрытым способом, в штробах глубиной около 2 см.

В банях из дерева проводку укладывают открытым способом – с размещением:

  • в пластиковых кабель-каналах;
  • трубах, гофре;
  • или закреплением на изоляторах с отступом от поверхности от 8-10 мм.

Последний вариант оптимален при прокладке так называемой ретро-проводки в банях из округлого бруса.

Нужными характеристиками для обустройства ретро проводки обладает бортовой медный провод с двойной термостойкой изоляцией из ПВХ с лакированной оплеткой из синтетического шелка, выдерживающий нагрев до 200 °С.

Количество керамических изоляторов рассчитывается с учетом кривизны поверхности при минимуме 5 шт./п.м.

При укладке проводки в бане под вагонкой или скрытии ее под другими возгораемыми материалами кабель дополнительно защищается гофрой или трубой из термостойкого пластика.

Здесь будут применимы многие правила монтажа скрытой электропроводки в деревянных домах

В каркасных конструкциях свои плюсы и минусы имеют оба способа, большинство владельцев предпочитают скрывать э/п в парилке и прокладывать ее открыто в остальных помещениях.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

  • отвертками для электромонтажных работ;
  • плоскогубцами и ножом;
  • изолентой;
  • строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
  • дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

  • перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
  • материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
  • шпатели.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
