Электропроводка в бане — виды прокладки, правила безопасности и самостоятельный монтаж

Выбор светильников

Ограничения по осветительным приборам касаются только парилок. В других помещениях бань каких-либо запретов или ограничений нет.

В качестве мест для размещения светильников в парилке подходят стены. Устанавливать же осветительные приборы на потолке запрещено. Лучшее место для размещения лампы — как можно ближе к полу, так как в этом случае устройство в наименьшей степени подвергается воздействию высокой температуры.

Светильники можно устанавливать лишь во второй и третьей зонах. При этом во второй зоне осветительный прибор может выступать в роли подсветки, а вот в третьей зоне прибор может выступать в качестве главного освещения.

Нормативы определяют материалы, из которых изготавливаются светильники. Корпус производится только из металла, а плафонная часть — из стекла. Осветительное оборудование с пластмассовым основанием применять не рекомендуется, поскольку пластмасса плавится под воздействием тепла. Вместо пластмассы желательно использовать керамику. Герметичность между корпусом и плафоном обеспечивается прокладкой из силикона. Осветительный прибор фиксируется на стене парой саморезов.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения – УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО – выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два – в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения – УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 – 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS – провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг – LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

Проход проводки через перегородку – в металлической трубе.

Проход проводки через перегородку – в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус – металлический, плафон – стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Виды проводки в бане — скрытая и открытая

Деревянная баня или баня из брусьев – самый экологичный вариант. В ней приятно париться и отдыхать, но именно дерево – наиболее подвержено возгоранию, которое нередко случается из-за неисправности электрической проводки. Поэтому в деревянной бане монтаж должен быть открытым.

Кабель-каналы в стенах бани должны быть заполнены максимум на 60 процентов.

Открытая схема электропроводки в бане значительно упрощает ремонт и обслуживание коммуникаций. Для монтажа такой электропроводки используются специальные кабели-каналы, конструкции которых изготовлены из неподверженных возгоранию материалов. Такие кабели обладают самыми разными конфигурациями и бывают выполненными в трех цветах: светло-коричневом, белом и коричневом.

Чтобы электричество в бане было максимально безопасным, а коммуникации не перегревались, кабеля-каналы должны быть заполнены только до 60 процентов. Ведь в случае полного заполнения конструкций возможности отведения тепла нет, а это – нередкая причина короткого замыкания и даже возгорания кабеля.

При скрытой электропроводке в бане, необходимо особое внимание уделить изоляции стыков кабелей. Перед самым монтажом проводки необходимо составить электрическую схему всей бани

Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах. Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

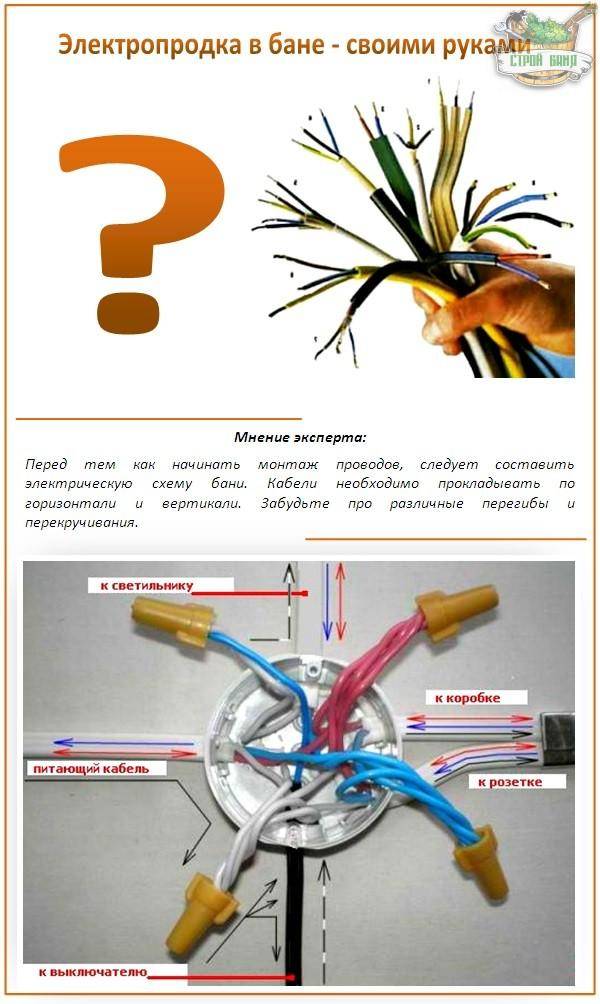

Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста. Причем минимальный промежуток между печкой и оградой – не меньше 4 см.

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

  • внешний;
  • внутренний;

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

  1. Отпадает необходимость делать канавку в стене (штроба).
  2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
  3. Всегда можно внести изменения в планировку и разводку.
  4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

  1. Вывод под светильники (преимущественно в середине потолка, по краям).
  2. Вывод под выключатель.
  3. Вывод под электрокаменку.
  4. Вывод для панели управления температурой.
  5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.

Пошаговая инструкция работ:

  1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
  2. Рассчитать основные параметры автомата.
  3. Выбор сечения электрокабеля.
  4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
  5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
  6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

Подключение электрокаменки

Для подключения электрокаменки вам понадобится трёхфазный автоматический выключатель и магнитный пускатель. Автомат – это защита от коротких замыканий и перенапряжений, пускатель способствует автоматическому управлению отоплением.

Для её подключения остановите свой выбор на кабеле марки РКГМ или ПВКВ, все они термостойкие. В этом случае не используются розетки, каменка подключается кабелем прямо со щитка.

Важно правильно установить датчик влажности и температуры, он должен располагаться над входной дверью в парилку, а щит управления вообще лучше вынести в соседнее помещение. Если мощность каменки небольшая (до 4 кВт), то достаточно будет однофазного питания

Если мощность каменки небольшая (до 4 кВт), то достаточно будет однофазного питания.

Наглядно общие принципы электрификации бани на видео:

В принципе сделать проводку в бане своими руками можно, но всё же не пренебрегайте специалистами в этом деле. Если не приглашаете их для монтажа, то хотя бы консультируйтесь по любому спорному вопросу. Помните, что это гарантия вашей безопасности.

Выбор оборудования

При подготовке к монтажу проводки, помимо кабеля, необходимо выбрать электрооборудование, способное выдерживать высокие температуры и исправно работать во влажной среде.

В схеме электропроводки указываются параметры нагрузки на общую цепь сети и отдельные участки. Подбирать устройства, способные автоматически отключать питание, нужно зависимо от указанных данных. К подобному оборудованию относятся УЗО (устройства защитного отключения) и автоматы. На каждом выключателе нанесены маркировки А-D, характеризующие чувствительность к повышенной нагрузке:

  1. Тип А. Автоматы имеют повышенную чувствительность. Применяются, когда нужно мгновенно отключить схему от подачи электроэнергии. В быту используется редко.
  2. Тип В. Выключатель определенный промежуток времени не отключает электроснабжение оборудования, работающего под превышающей максимальное значение нагрузкой.
  3. Тип С. Отключение оборудования от сети происходит только, когда возникает неисправность. Наиболее распространенная причина — короткое замыкание.
  4. Тип D. Выключатель устанавливается на вводе главной линии электроснабжения. Применяются, как вспомогательные устройство, позволяющее отключить от питания оборудование, если основной автомат типа С не произвел блокировку подачи электроэнергии.

На выбор приборов для освещения и розеток, помимо степени безопасности, установленной ГОСТом, влияет наличие уплотнений из резины. Лампы, установленные в бане должны быть влагозащищенными, изготовленными из жаростойкого стекла. Лучше выбирать светильники с антикоррозийным основанием. Для парилки подойдут оптоволоконные светильники, создающие рассеянный свет.

Кабель для электропроводки: основные марки

Начнём с материалов. Многие задаются таким вопросом, какой лучше применить кабель для электропроводки? Скажу одно: только медный

,жёсткий и обязательнотрёхжильный , с двойной, а лучше с тройнойнегорючей изоляцией. Почему именно такой? Кратко объясню:


NYM — провод для монтажа электропроводки Алюминий по нынешним правилам использовать нельзя (вдаваться в подробности не буду). Медь обладает меньшим сопротивлением, а значит, является лучшим проводником. Медные провода гораздо дольше служат, чем алюминиевые, они меньше подвержены коррозии. Цена на медь на порядок выше, но не следует на этом экономить, так как безопасность и надёжность – прежде всего.

Почему провод должен быть жёстким? Для создания лучшего контактного соединения. Всегда провода греются и отгорают в «слабых местах». Эти слабые места и есть места скруток, спаек, соединений. Гибким проводом, Вы никогда не сделаете хорошую надёжную скрутку. Со временем гибкий провод нагреется, раскрутится и отгорит. Конечно, если пользоваться пайкой проводов, то такого не случиться, но не у каждого есть такая возможность.

Идём дальше. Электропроводка в бане монтируется трёхжильным проводом. Он нужен для заземления. Что это такое и для чего нужно заземление, расскажу в конце статьи.

Двойная или тройная изоляция провода нужна для большей надёжности и безопасности. Она не должна поддерживать горение. Это обязательно

. Иначе, при случайном коротком замыкании, весь провод может загореться. Мне на практике доводилось видеть, как горят, казалось бы, не горючие вещи (медные и алюминиевые шины, провода, контакторы). Зрелище малоприятное.


провод ВВГнг

Итак, какой я рекомендую кабель для электропроводки в бане. Это такие широко известные марки: ВВГ-нг ,ВВГ-нг-LS ,NYM. Лично мой выбор – этоNYM , отличный провод, который разрешается прокладывать без гофры, прямо по деревянным конструкциям. Для того, чтобы подключить электрокаменку целесообразно использовать провода марок:РКГМ ,ПТЛ-200 или им подобные. Эти одножильные провода, а точнее их изоляция, способны выдержать высокую температуру довольно длительное время.

Общие положения по правильной электрификации

Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:

  • Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
  • Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.

  • Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
  • Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.

Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

  • установку электрического щитка;
  • разводку от электрощитка;
  • подключение светильников;
  • подключение розеток;
  • подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка

Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема

Следует помнить, что:

  • доступ к электрощитку должен быть свободным;
  • место, где располагается щиток, надо хорошо проветривать;
  • его нельзя обустраивать в парной и иных пожароопасных помещениях;
  • в комнате, где установлен электрический щиток, необходимо хорошее освещение.

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов

Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель. Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Устройство заземления — важный и нужный пункт

Заземление в монтаже электропроводки играет важную роль. Основная её задача – это защита человека от поражения током. Я не случайно говорил применять только трёхжильный провод. Фаза, ноль и «земля» — основные составляющие любой электропроводки. По всем правилам электрики земляная жила делается жёлто-зелёного цвета, ноль – синим, а фаза может быть любым цветом (белым, чёрным, коричневым).

Устройство заземления не представляет собой никаких сложностей. Недалеко от вводного щита забивается в землю стальной уголок или арматура на глубину примерно 1,5 метра. Далее этот уголок соединяется проводом с «земляной» шиной щита. К этой шине подключаются все «земляные» клеммы розеток и светильников.

Замер заземления

Обратите внимание, что все современные светильники оборудованы земляной клеммой на металлическом корпусе. Все бытовые приборы снабжены вилками с «землёй»

Делается это для нашей с Вами защиты. При случайном попадании фазы на металлический корпус, весь электрический заряд уйдёт в землю. Человеку в этом случае не так опасно задеть за ту же микроволновку или холодильник.

Конечно, по правилам необходимо сделать замер сопротивления всего контура заземления, а также замер изоляции электропроводки. Данные говорить Вам не буду, они просто ни к чему. На практике такое делается редко. Многие специализированные фирмы даже не делают элементарных замеров, хотя приборы сейчас очень хорошие.

На этом монтаж электропроводки можно считать законченным. Если сомневаетесь в своих силах и возможностях, то лучше найти грамотного специалиста или хорошую фирму. Электрика своими руками – дело серьёзное и отнеситесь к этому ответственно.

Цитата мудрости: Острить и занимать деньги нужно внезапно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
