Перенос выключателя без штробления

Ремонт выключателя

Далеко не всегда требуется замена выключателя при его плохой работе. Вполне возможно, что следует просто провести небольшой ремонт.

О его необходимости говорят такие признаки: не включается или не выключается свет при нажатии клавиши, раздается треск после включения, часто перегорают лампы в светильнике, моргает свет, нагревается выключатель.

Необходимые инструменты и материалы

Для проведения ремонта достаточно иметь такой инструмент:

отвертки (минусовые и крестовые, разного размера);
плоскогубцы;
кусачки;
тестер;
индикаторная отвертка;
шлифовальная шкурка;
надфиль.

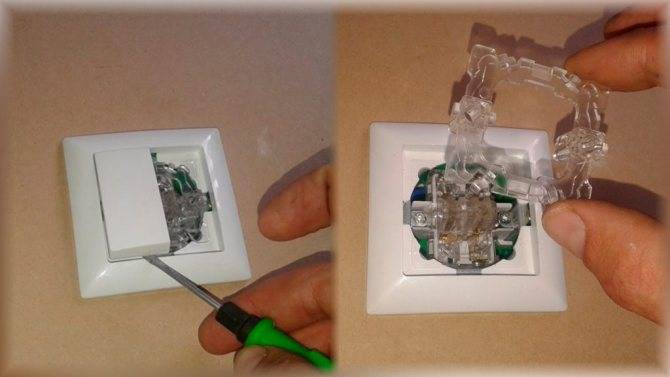

Работы начинают с разборки выключателя. Процедура выполняется ранее описанным способом.

Чистка контактов

Наиболее частой причиной неисправности становится подгорание контактов. Их чистку вполне можно провести своими руками. Грубая очистка обеспечивается плоской отверткой и ножом. Для тонкой работы потребуется шлифовальная шкурка. Все надо делать аккуратно, чтобы не повредить пружинный механизм и пластиковые детали.

Другие возможные неполадки и способы их устранения

Можно выделить и другие причины неполадок:

Плохой контакт в зажиме. Концы проводов извлекают из клеммника и откусывают на расстоянии 10-15 мм. Затем провода снова зачищают и повторно надежно закрепляют.
Некачественные винты зажима. Они не обеспечивают надежное закрепление провода. Возможно, не хватает длины. Можно попытаться заменить винты или увеличить диаметр провода путем его сгиба или лужения.

Как собрать выключатель

При поломке пластмассовых деталей и подплавлении корпуса ремонт проводить нецелесообразно. Гораздо проще заменить старый выключатель новым.

Наружная электропроводка до выключателя

Самый очевидный вариант меньшими трудозатратами перенести выключатель света – это прокинуть проводку до нового места снаружи, по поверхности стены.

Для переноса необходимо будет использовать трехжильный кабель, т.к. схема подключения двухклавишного выключателя требует использования трех проводников.

Сделать это можно по-разному, вариантов как-то украсить или скрыть внешнюю электропроводку немного, вот некоторые из них:

1. Электропроводка в кабель-канале

Кабель-канал – это ПВХ профиль, чаще всего прямоугольного сечения, внутри которого проходит электропроводка. Принцип монтажа его достаточно прост, П-образное основание крепится на несущих конструкциях (стенах, потолке, полу) с помощью саморезов или дюбелей, затем в нем прокладываются провода или кабели и всё это закрывается крышкой.

Существует несколько видов кабель-каналов, различающихся по цвету, форме и размеру. Чаще всего они бывают белые, одноцветные или «под дерево».

В нашем случае, т.к. стены белые, подошли бы и соответствующие белые кабель-каналы, проложить которые предпочтительно, как мне видится, по одному из двух маршрутов.

А) Проводку в кабель-канале опустить до плинтуса, затем кабель проложить по плинтусу, после чего по дверной коробке за наличником, а далее вновь по плинтусу до места установки и в конце поднимаем в кабель-канале на высоту установки, где ставим накладной выключатель света.

Б) Проводка в кабель-канале поднимается к потолку, затем по потолку идёт к противоположной стене, где опускается к новому месту установки накладного выключателя.

2. Внешняя электропроводка декоративными проводами

Еще один из возможных вариантов монтажа проводки без штробления – использование декоративных проводов. Выглядят они, например, вот так:

Это так называемые ретро провода. Чаще всего, монтаж декоративных ретро проводов выполняется в следующем порядке: в первую очередь устанавливаются керамические изоляторы, на которые затем одеваются свитые декоративные провода.

Так же декоративные провода могут выглядеть и вот так и монтироваться на скобы:

3. Наружная электропроводка в пвх гофре или электротехнической трубе

Еще один способ «облагородить» наружную электропроводку, вести её в пвх гофре или трубе. При этом, обычно, на несущее основание крепятся клипсы, в которые затем вставляется гофра или труба.

Оптимальный маршрут при этом, будет такой же как в случае с кабель-каналом.

Какой бы вы не выбрали вариант, суть остаётся одна, коммуникации проходят снаружи – открыто, главная ваша задача здесь, максимально вписать их интерьер, а кроме того, озаботится, чтобы проводку не повредили во время эксплуатации (случайно не зацепили плечом, не сгрызла собака, не вырвали дети и т.д.).

Кроме указанных выше, вы можете использовать в качестве защиты проводки и более экзотические элементы, например, медные или стальные сантехнические трубы.

Способ №1 – Использование шлейфа

Наверное, наиболее небезопасный из всех вариантов, т.к. в этом случае от старой электрической «точки» создается перемычка к новому месту подключения. В результате Вы не то чтобы переносите розетку вниз или вверх, Вы просто создаете рядом еще одну.

Преимущество такого метода заключается в том, что в результате Вы будете иметь новую розетку и в то же время сможете оставить старую. К тому же затраты материалов на то, чтобы самостоятельно перенести розетку, сводятся к минимуму.

Однако недостатков Вы получите гораздо больше:

Соединение шлейфом является весьма ненадежным и крайне не рекомендуется правилами ПУЭ.
Провод от точки к точке будет проложен горизонтально, что также крайне опасно (мы привыкли, что разветвление к выключателям и другой фурнитуре проводиться только вертикально). По своей забывчивости можно случайно нарваться на поражение током, если, к примеру, Вы решите просверлить отверстие в стене. Чтобы такого не произошло, рекомендуем перед тем, как перенести розетку, выполнить поиск электропроводки в стене.
Токовая нагрузка на изделия возрастет, т.к. две точки будут соединены между собой единым шлейфом. Если Вы подключите в обе розетки мощные электроприборы (к примеру, электроплиту и СВЧ-печь), проводка может выйти из строя и как следствие – короткое замыкание.

Наглядно увидеть процесс подключения шлейфа Вы можете на данной видео инструкции:

Использование перемычки

Кстати, соединение шлейфом может иметь еще одно весомое преимущество – провод не обязательно укладывать в стене. Можно самостоятельно перенести розетку открытым способом, применяя кабельный канал. Также в этом случае более предпочтительно использовать накладную модель изделия, что позволит осуществить перенос на другое место не штробя бетонную стену! Такой вариант используют чаще всего для того, чтобы красиво перенести розетку на шкаф в кухне либо на балкон.

Особенности процесса

Да, высота размещения розеток и выключателей в большинстве квартир невозможно назвать целесообразной, и если в случае с выключателем неудобство заключается только в том, что к нему сложно дотянуться ребенку, то розетки и вовсе являются отдельной историей. Как правило, они размещены в самых неожиданных местах, и иногда «прячутся» от владельцев квартиры или дома за шкафом, иногда за ковром, а то словно бельмо на глазу маячат на фоне только что поклеенных обоев, и возвышаются над спинками кроватей и диванов. Украшением интерьера это назвать сложно, даже если вы купили самые дорогие и стильные розетки. Рано или поздно ее постигнут участь многих – воткнут тройник и множество штепселей разного вида и формы с проводами, которые перекрутились, что окончательно испортит настроение и добьет вас. Чтобы не видеть такое безобразие, было бы разумно перенести выключатель ниже (то же самое относится и к розеткам).

Если у вас открытая электрическая проводка, то момент с переносом выключателя и вовсе не должен доставить неудобств. Но если проводка скрытая, то здесь никак не обойтись без перфоратора. Для начала следует отметить новое расположение выключателя примерно в 1 метре от пола и на оси со старым переключателем, а после можно начинать сверление отверстия, диаметр которого буде 6 см. Вам не потребуется сверло подобного диаметра – нужна будет лишь особая коронка, которая имеет твердосплавную режущую кромку.

Она будет отлично справляться с бетонными и кирпичными стенами. При этом по кирпичу вы сможете выполнять сверление при помощи обычной ударной дрели, а вот для бетона нужен только перфоратор, так как в противном случае (при использовании дрели) есть большой шанс того, что вы скоро попрощаетесь с этим электрическим инструментов.

Второй вопрос – на какую глубину сверлить? Чтобы ответить на такой вопрос, вам вначале потребуется приобрести в магазине пластмассовый «подрозетник» нужного диаметра. Хотя в будущем на выбранном месте будет стоять выключатель света, коробку для него все равно называют подрозетником. Он представляет собой цилиндрический стаканчик, который требуется вставлять и закреплять внутри стены, и он имеет официальное название – круглая монтажная коробка для внутренней проводки. Его нужно будет обязательно «утопить» в стене полностью, и даже немного глубже на несколько миллиметров – такой и будет глубина отверстия. После того, как коронка будет помещена вглубь стены на нужную глубину, следует поменять ее на лопатку, т.е. приспособление, которое имеет схожесть с зубилом. Перфоратор переключите в ударный режим без сверления, доставьте ненужный круглый фрагмент стены, причем действовать перфоратором стоит как отбойным молотком. Так вы сможете сделать гнездо под выключатель.

Технические вопросы переноса

Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.

Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
Наиболее подходящее сечение кабеля – 1,5 мм2.
Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.

Использование шлейфа

Соединение выключателей шлейфом

Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.

Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.

Удлинение провода

Перенос выключателя с помощью удлинения провода

Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.

Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.

Вывод новой линии

Провода спрятаны под кабель-канал

Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.

Подсоединение без штробления

Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.

Что делать со старым отверстием

Заделывание отверстия старого выключателя в гипсокартоне

После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.

После высыхания туда можно наклеить обои или повесить картину.

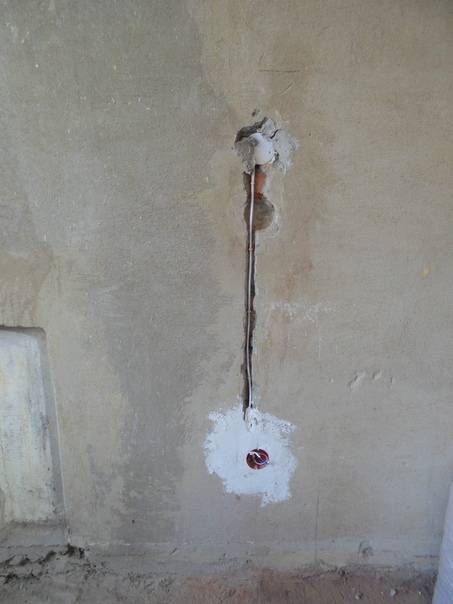

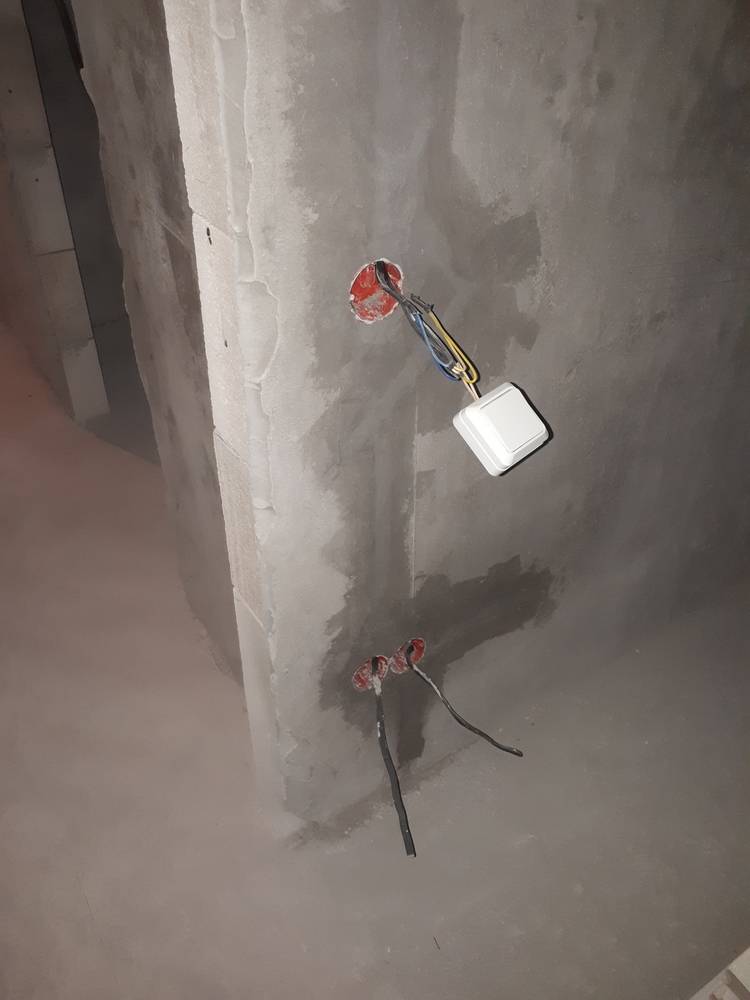

Как опустить выключатель ниже по стене

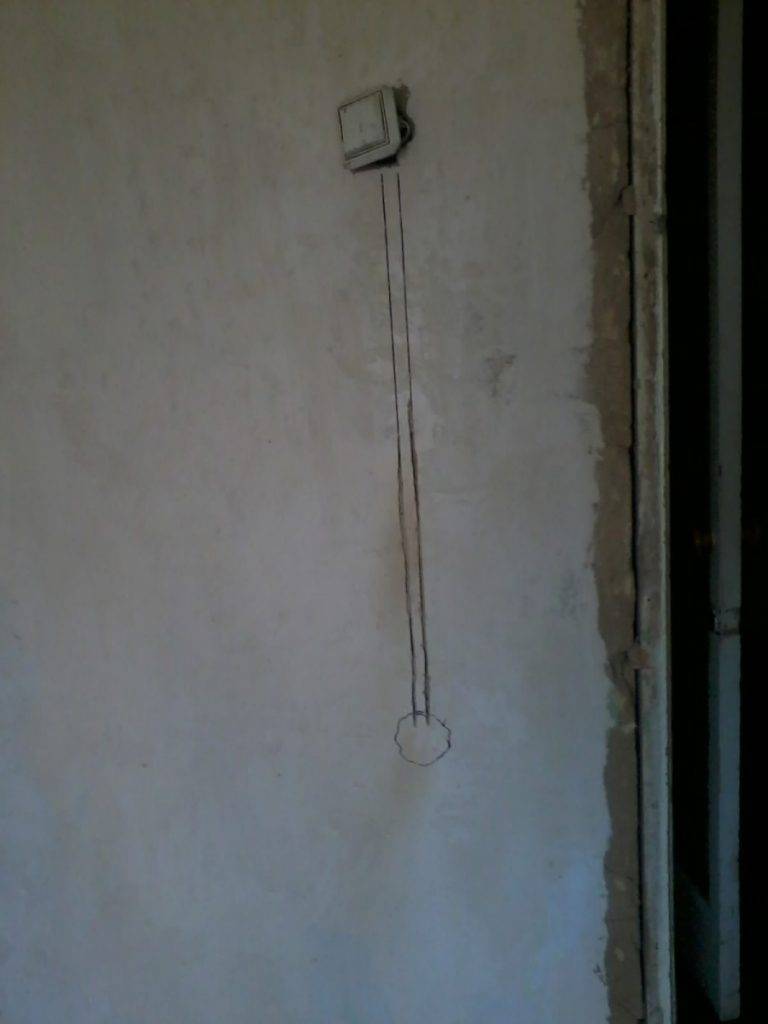

Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2

Так меньше проблем с подключением

Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Перемещение домашней электрической розетки

Перемещение телефонного разъема или гнезда нелегко и часто связано с довольно значительными вмешательствами. Потенциально это не работа, как вы делаете, потому что вам нужны разные конкретные навыки, а способность совершать катастрофы довольно высока. Тем не менее, процедура может быть легко описана, и если вы будете следовать указаниям и будьте осторожны, вы также можете представить интересные альтернативные решения. Первый шаг — отключить питание в целом или, если возможно, в соответствующую комнату. Затем удалите захват, удалите маску и попытайтесь понять кратчайший путь для достижения желаемой позиции, где вам нужно заменить точку захвата. Как только позиция будет идентифицирована, лучше всего проследить путь к потоку с помощью карандаша.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Инструменты для работ в бетоне

Эта мера не следует недооценивать, поскольку она позволяет материалу, используемому для заполнения, удерживаться. После того, как вы достигнете точки, в которой вы хотите позиционировать новую точку, вам нужно долотовать стену, создав подходящий корпус, чтобы вставить коробку, в которой будут удерживаться гнезда. Когда это будет сделано, вам нужно будет вставить перфорированную дорожку вдоль дорожки, где будут переданы потоки

Важно, прежде чем идти по трассе, остановить фронтовита и не завязывать кабели в той части, которая будет покрыта стеной. Используем клеммы Ваго 2273-203 с пастой, которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5

Но лучше всё же использовать АВВГ 2х2,5, как в моем примере

Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

С помощью клеммных колодок и пружинных клемм

Кроме того, необходимо использовать провода с подходящим диаметром, по крайней мере равные ранее использованным, чтобы избежать возможных проблем. Перемещение фактически включает в себя ряд сложных операций, и не всегда удобно делать это самостоятельно. Если вы знаете положения уже выполненных дорожек, и если вы хотите перемещаться по уже запланированным окружениям или контролировать их с помощью предварительно установленных переключателей, вы также можете попытаться передать провода в уже присутствующие пассы, хотя операция, как правило, По этим причинам можно выбрать внешние решения, которые не предусматривают вмешательства в интервенцию, или использовать такие продукты, как те, что предлагаются Строцзафили, которые позволяют проходам пропускать провода внутри стеновых панелей гораздо более удобным способом и быстро. Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Включаем автомат в подъезде, проверяем.

Как перенести выключатель в другое место своими руками: инструктаж

Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.

Инструменты

Набор необходимых инструментов отличается от метода переноса.

Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.

Дополнительные необходимые инструменты:

дюбеля с хомутами;
изолирующий материал или изолента;
распределительная коробка;
плоскогубцы;
строительный гипс или шпатлевка;
молоток;
коронки для сверления;
кабель.

Демонтаж старого выключателя

Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:

выключается подача тока с центрального автомата квартиры/дома;
снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
отвинчиваются болтики и снимается сердцевина (сердечник);
проверка тока (обязательно даже при выключении электричества);
отсоединение проводов;
зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.

Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.

Вывод нового провода

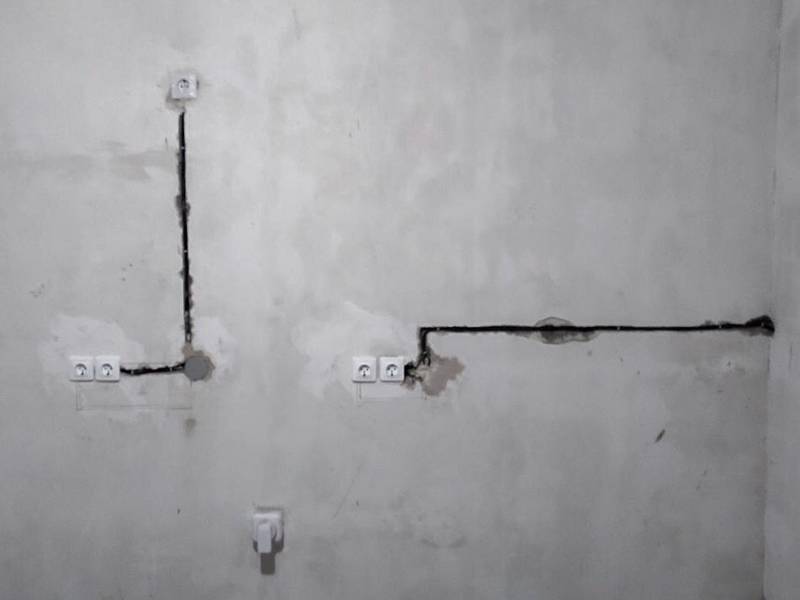

Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:

Отключение подачи тока по всему дому.
Вскрытие распределительной коробки и отсоединение старого провода.
Демонтаж старого выключателя.
Заделывание предыдущей штробы цементом или штукатуркой.
Сверление новой штробы и гнезда для нового месторасположения.
Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
Установка в штробу дюбель-хомутов на 50 см друг от друга.
Прокладка нового кабеля в штробе с дальнейшей фиксацией.
Протягиваем кабеля к распределительной коробке.
Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.

Монтаж выключателя в другое место

В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.

Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:

Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
Обязательно производить изоляцию при скручивания кабеля изолентой.
Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.

Это интересно: Слабое напряжение в квартире: что делать?

Что понадобится для этого

Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.

План-схема всех точек

Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.

Оборудование и комплектующие

Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.

Выключатель автоматический ABB, 4P, 10A

Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.

Бокс навесной Иэк, для 4-х автоматических выключателей

Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

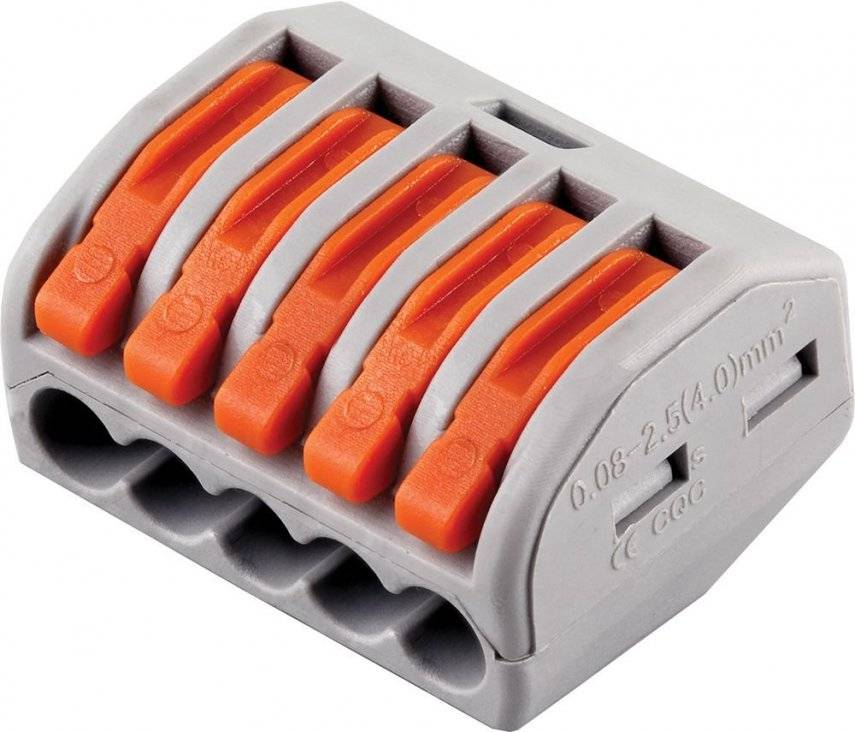

Cтроительно-монтажные клеммы 5-проводные STEKKER

Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается

Обращайте внимание, на то, на сколько ампер она рассчитана!

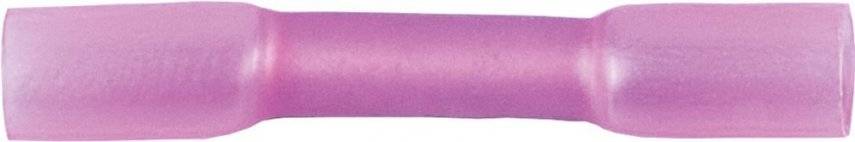

Гильза соединительная изолированная термоусаживаемая STEKKER, 19А

Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.

Автоматический стриппер ИЭК с настройкой усилия и длины зачистки

При открытом способе проводки

Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).

Адаптер для напольного кабель канала КМАП

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.

Открытая проводка в трубах

Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.

Варианты удлинения провода

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование пружинных клемм и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Вариант #2 – фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных изолирующих зажимов (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Подключение и монтаж новой наружной розетки

Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо. Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами

Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.

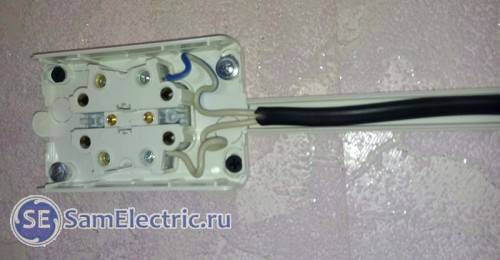

Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.

Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.

Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розетки

Тот же вид, только сбоку, приведен в начале статьи.

Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…
