Виды лампочек и типы цоколей

Штыревые цоколи лампочек

Второе место в сфере бытового освещения уверенно удерживают лампочки со штыревым цоколем. Их условное обозначение начинается с буквы «G», после которой следует число, указывающее на расстояние между штырьками в миллиметрах. Кроме этого после буквы «G» может следовать ещё одна заглавная латинская буква U, X, Y или Z. Дополнительная буква свидетельствует о модификации цокольной части, а точнее о геометрических размерах изолятора. Например, лампочки G5.3 и GY5.3 с лицевой стороны абсолютно идентичны, но отличаются диаметром и высотой цоколя (изолятора). Неизменными для данных типоразмеров остаются две величины: расстояние между контактными штырьками и толщина штырька.

Самыми миниатюрными из двухштырьковой серии являются источники света со стеклянным цоколем G4. Галогенные лампы этого типа, как правило, изготавливают на напряжение 12 В и мощность 5–20 Вт. Они востребованы в люстрах с пультом управления и светодиодной подсветкой. Гораздо реже встречаются галогенки G4 на 230 В, мощность которых может достигать 40 Вт.

Цоколь G5 имеет место в энергосберегающих трубчатых люминесцентных лампах, у которых диаметр колбы равен 12,5 или 16 мм. В быту используется редко.

С цоколем G5.3 и его подвидами (GU5.3, GX5.3 и пр.) многие знакомы не понаслышке. Им оснащают лампочки типа MR16, которые используют в скрытых потолочных и подвесных светильниках, а также в подсветке витрин.

Источники света со стеклянным цоколем G6.35 внешне схожи с G4, но немного крупнее. Их выпускают в трёх модификациях (X, Y, Z) и используют в светильниках с соответствующей ответной частью.

G9 – сравнительно редкий вид разъёмного соединения, который можно встретить в эксклюзивных моделях светильников для декоративного освещения. Цокольная часть может быть выполнена в двух вариациях. В галогенных лампах это стеклянный изолятор, из которого выведены две проволочные петельки. В светодиодных лампах это пластиковый изолятор с плоскими стальными выводами. В обоих случаях расстояние между центром выводов составляет 9 мм.

GU10 – это поворотный штырьковый цоколь лампы с утолщением на концах контактов. Такая конструкция позволяет надёжно зафиксировать осветительный прибор в патроне.

G13 представляет собой аналог G5, но большего размера. Также используется в трубчатых энергосберегающих люминесцентных лампах типоразмера Т8.

GX53, GX70 разработаны с целью уменьшения высоты светильника, что имеет принципиальное значение в освещении подвесных потолков. Фиксация в патроне осуществляется аналогично GU10, а сама лампа имеет прекрасный эстетичный вид. Лампы с цоколями GX53, GX70 ещё называют таблетками, так как их высота не превышает 27 мм. Типы цоколей светодиодных ламп ничем не отличаются от своих предшественников. Крошечные размеры светодиодного кристалла позволяют конструировать новые осветительные приборы любого размера, подстраивая их под любые имеющиеся виды цоколей. На сегодняшний день ассортимент резьбовых и штыревых светодиодных ламп настолько велик, что можно полностью перейти на LED-освещение в своём доме.

Название лампа получила от специального покрытия люминофора, который наносится на внутреннюю поверхность трубки. В его состав входит фосфор. Благодаря люминофору, мощность света намного больше, чем у привычных ламп накаливания при одинаковом потреблении электроэнергии. Это и обеспечивает экономный расход электричества. В состав люминофора добавляют различные добавки для создания цветовых эффектов.

Лампы выпускают в виде прямой трубки и кольца спиральной или прямой формы. Первый вариант состоит из баллона из стекла с цоколями, расположенными по краям.

Второй вариант состоит из двух частей – патрона и стеклянной трубки прямой или спиралевидной формы. Этот вид получил название – компактные люминесцентные лампы, сокращенно КЛЛ. По типу патрона они бывают штырьковые и с резьбой.

Последний вариант подходит для обычного патрона вместо традиционной лампы накаливания. Первый вариант используется только в приборах со специальным устройством. Внутри трубки находятся инертные газы и пары ртути. Именно наличие ртути делает небезопасным применение этого источника света.

Основной принцип работы заключается в свечении люминофора. При включении начинает нагревается вольфрамовый элемент и образуется электрический разряд в смеси газов, находящихся внутри стеклянной трубки.

В результате взаимодействия появляется свечение в ультрафиолетовом спектре. Так как внутренняя поверхность колбы покрыта люминофором, в составе которого есть фосфор, в результате взаимодействия с УФ спектром колба начинает светиться.

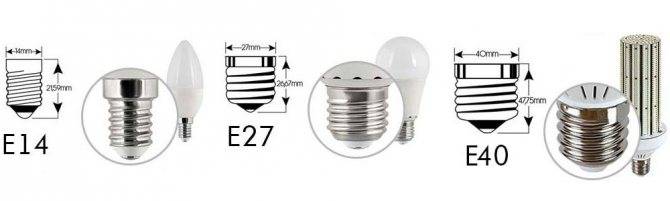

Резьбовые цоколи ламп

Самый распространённый способ соединения лампы с патроном достигается при помощи резьбового (винтового) цоколя. В технической документации к лампам он обозначается как Exx, где E – первая буква фамилии изобретателя (Edison), а xx – диаметр в миллиметрах. Этот быстрый и, главное, безопасный способ соединения был разработан в 1909 году и, несмотря на множество альтернативных решений, до сих пор занимает лидирующие позиции.

Лампу с резьбовым цоколем по часовой стрелке вкручивают в патрон, один из контактов которого соединяется с нулевым проводом, а второй – с проводом от выключателя. При таком подключении на токоведущих частях светильника отсутствует опасное напряжение, если выключатель находится в положении «выключено». С учетом того, что напряжение электрической сети разных стран сильно отличается, было разработано несколько диаметров резьбового цоколя. В Европе и превалирующей части азиатских стран, где сеть переменного тока питается напряжением 220-230 В 50 Гц, стандартным считается цоколь Е14, Е27 и Е40. Е14 или SES (Small Edison Screw) в быту часто называют миньоном, так как данный стандарт изначально был придуман для лампочек с колбой, напоминающей форму свечи. В наше время цоколем Е14 также оснащают источники искусственного света шарообразной и извилистой формы для декоративной подсветки.

Е27 или ES – самый популярный цоколь лампочки, который перекочевал от нити накала сначала к энергосберегающим компактным люминесцентным, а затем и к светодиодным лампам. Он настолько надёжен и удобен в эксплуатации, что им оснащают наибольшее количество осветительных систем. При этом новые источники света всячески подстраивают под стандарт Е27.

Е40 или GES применяют в лампах большой мощности. Например, лампы накаливания с диаметром цоколя 40 мм мощностью 500 Вт используют в освещении улиц и производственных цехов. Появившиеся КЛЛ и LED-лампы, хоть и потребляют в несколько раз меньше энергии, также выпускают с цоколем Е40, чтобы не менять более дорогостоящие светильники.

https://youtube.com/watch?v=N720DU7smKg

Во времена СССР имели популярность миниатюрные лампочки Е10, рассчитанные на низкое напряжение (2,5-6,3 В). Они применялись в подсветке низковольтной аппаратуры и ёлочных гирляндах, но с появлением ярких светодиодов ушли в историю.

В Северной и частично в Латинской Америке используют другие резьбовые типы цоколей ламп, а именно Е12, Е17, Е26. Такие лампы рассчитаны на сеть 115В/60 Гц, и их нельзя эксплуатировать в других странах.

Во время покупки светильника следует обращать внимание не только на размер патрона, но и на форму плафона. Некоторые плафоны рассчитаны исключительно на «миньон» и желание вкрутить более мощную лампочку (большого размера) может закончиться неудачей

В таком случае советуем приобрести компактную светодиодную лампу на 220 В с подходящей формой колбы. Благодаря повышенной светоотдаче и низкой температуре корпуса, этот источник света можно использовать в любых домашних светильниках.

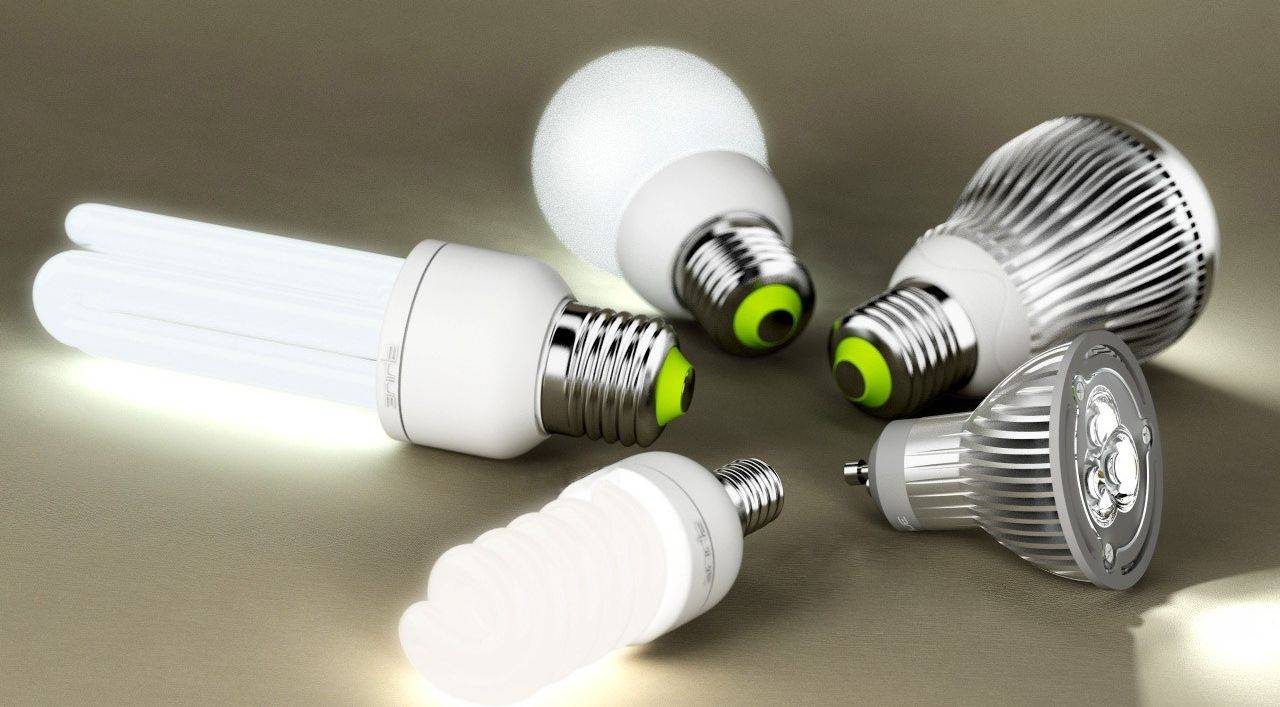

Разновидности ламп

В данном подразделе мы рассмотрим основные на сегодня вида ламп, в быту и на производстве. Итак, начнём по порядку.

Лампы накаливания

Устанавливаются в простые с точки зрения конструкции светильники, стоят недорого. Несмотря на классичность и популярность, имеет серьёзный недостаток – образование паров внутри лампы. По этой причине колба становится мутной, а вместе с этим теряется яркость света. Тем не менее, индекс передачи цвета у данной лампы равен 90%. В спектре лампы основными оттенками являются жёлтые, по причине чего свет лампы больше всего походит на солнечный свет. В лампах накаливания обычно ставят цоколи E14 и E27.


Разные виды ламп

Отличие рефлекторных ламп от накаливания состоит в посеребрённой поверхности. Благодаря этому они дают направленный цвет. У данных ламп также есть есть модели с диаметрами 14 и 27 мм, встречаются и R50 и R63, и даже R80.

Галогенные лампы

Срок годности такой лампы равен 4000 часов. У ламп накаливания такой срок составляет 1000 часов. Плюс ко всему, индекс передачи цвета у неё больше на целых 10% — и составляет 100%. Светоотдача лампы равна от 20 до 30 люмин на ватт.

У этих ламп больше разных, их можно применять для большего количества задач. По габаритам они тоже меньше ламп накаливания. Обозначение цоколей у них такое: G4, G9, R7S и GU 10.

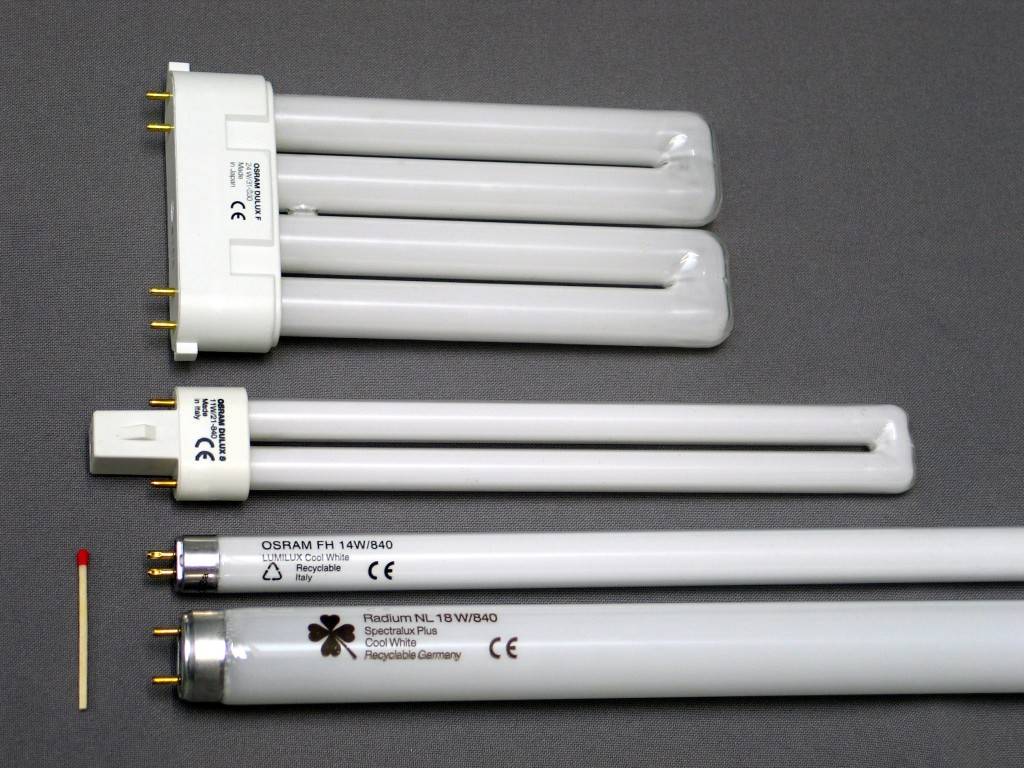

Люминесцентные лампы

К моделям данных ламп относят также название энергосберегающие, поскольку с помощью них можно здорово сэкономить на платежах за электричество. На рынке они сейчас очень популярны, никакой сложности не составляет заменить ими старые лампы накаливания.

На выбор есть много разных мощностей и разных форм. Срок службы их дольше, чем у двух предыдущих видов, КПД выше. Но не забывайте, что лампы с люминофором внутри не рассчитаны на частое включение и выключение.

Из-за своей формы люминесцентные лампы также получили название трубчатых. Цоколь таких ламп носит обозначение буквой T, диаметр цоколя обозначается в дюймах. Расшифровывать следует так, T4 – диаметр 4/8 дюйма, T5 – диаметр 5/8 дюйма и т.д.

Штырьковый (G)

Соперничающий с резьбовым типом вид, наиболее часто используемый галогеновыми, люминесцентными и светодиодными лампами. Подключение осуществляется при помощи двух или более штырьков, расстояние между которыми отражено в маркировке. Количество контактов так же может быть указано: 1 (s), 2 (d), 3 (t), 4 (q) или 5 (p) штырьков.

Существуют модификации, которые помечаются соответствующей буквой:

  • «U» — для энергосберегающих ламп.
  • «X» — источник с направленным светом.
  • «Y», «Z» — редко используемые модификации для специализированных источников света.

Несмотря на то, что модификации могут относиться к одному типоразмеру, они не являются взаимозаменяемыми.

Светодиодная лампа с цоколем G9

Разновидности по размерам:

  • G4, GU4, GY4 – миниатюрный, 4мм цоколь, используемый обычно для подключения низковольтных (12/24 В) ламп. Применяется в качестве точечной подсветки, во встраиваемых осветительных системах и прочего вспомогательного освещения.
  • G5 – цоколь с межштырьковым расстоянием 5 мм, применяется в компактных лампах дневного света Т4 и Т5 (12 и 16 мм в диаметре соответственно).
  • 3, GU5.3, GX5.3 – расстояние 5.3 мм между контактами. Наиболее распространен GU5.3. Может запитываться как от сети 220 В, так и от низковольтного источника. Имеет широкое применение. Многие светодиодные лампы используют этот типоразмер.
  • G9 – часто используется в люстрах для подключения галогеновых и светодиодных ламп к сети 220 В.
  • GU10, GZ10 – отличительная особенность — наличие утолщения на концах штырьков лампы. Установка осуществляется путем поворота и фиксации источника света в патроне. Модификации различаются наличием («GU») и отсутствием («GZ») фаски вокруг ножки лампы, из-за чего GU10 может устанавливаться в оба типа патрона, а GZ10 – только в свой.
  • G12 – 12-миллиметровый цоколь для подключения металлогалогенной лампы.
  • G13 – распространенный тип, используемый в люминесцентных и светодиодных трубчатых лампах Т8 и Т12 (диаметром 25 и 38 мм).
  • GX23, GX24 – цоколь с расстоянием 23 или 24 мм и со встроенным стартером. Его можно встретить в настольных лампах, в прочих разнообразных светильниках.
  • G53, GU53, GX53 – расстояние 53 мм между контактами. Наиболее популярен GX53, который за счет малой глубины (всего 28 мм) позволяет установить точечные светильники в подвесные потолки с небольшим расстоянием до чернового потолка.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.


Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Описание типовых устройств и их предназначение

Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.

Цоколь Эдисона

Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.

Цоколи галогенных и люминесцентных ламп

В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.

Галогенная лампа

Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.

Софитный цоколь

Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.

Фокусирующий цоколь

На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.

Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.

Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Нормы освещения

Яркость освещения – индивидуальное понятие. Однако принято считать, что на каждые 10м2 при высоте потолков 2,7м, необходима минимум освещенность в эквиваленте 100Вт.

Измеряется освещенность в люксах. Что это за единица? Простыми словами – когда 1 люмен освещает 1м2 площади помещения, то это и есть 1 люкс.

Для разных помещения нормы отличаются.

Зависит освещенность от многих параметров:

  • от расстояния до источника света
  • цвета окружающих стен
  • отражения светового потока от посторонних предметов

Освещенность очень легко замеряется при помощи привычных смартфонов. Достаточно скачать и установить специальную программу. Например – Люксметр (ссылка)

Правда такие программы и камеры телефонов обычно врут по сравнению с профессиональными приборами люксметрами. Но для бытовых нужд, этого более чем достаточно.

Люминесцентные лампы

Люминисентные лампы в интерьереТакие лампы повсеместно применяются не только в жилых помещениях, но и в офисах. Люминесцентную лампу мы знаем, как цилиндрическую полую трубку с электродами на краях. В такую трубку под напором закачены испарения ртути. При возникновении разряда электричества, ртутные испарения начинают выработку ультрафиолета, под воздействием которого люминофор, нанесенный на внутреннюю поверхность трубки, создаёт холодный голубой свет.

Процент превращения электроэнергии в свет у такой лампы в 5 раз больше, чем у лампы накаливания.

По причине наличия паров ртути внутри лампы, утилизация таких ламп должна проводиться с особой аккуратностью: ни в коем случае не разбивать, не выбрасывать в мусорный контейнер. Существуют специальные пункты приёма использованных люминесцентных ламп.

В настоящее время нам предлагаются не только трубчатые люминесцентные лампы для оснащения офисов, но и лампы, созданные под стандартные цоколя. Такие лампы получили название «энергосберегающие люминесцентные лампы».

Самые распространённые компактные лампочки напоминают по форме закручивающуюся спираль.

Достоинства:

Виды люминисентных лампочек

  • интенсивная светоотдача и затраты энергии на 80% меньше, чем с лампой накаливания.
  • предназначены для освещения площади большого размера.
  • продолжительный срок службы (в сравнении с лампой накаливания, в 20 раз выше).

Недостатки:

  • постепенное загорание, т.е. после включения такой лампы некоторое время освещение комнаты будет тусклым;
  • некорректная передача цвета, холодный спектр, который действует угнетающе;
  • зависимы от температуры окружающей среды, т.е. могут не загореться при температуре ниже 10 °C;
  • у них присутствует мерцательный эффект, что может стать причиной головной боли;
  • при установленном Wi-Fi, энергосберегающие лампы могут тормозить прохождение сигнала волн.

Рекомендации по применению:

энергосберегающие лампы плохо переносят частое включение-выключение, именно поэтому их не рекомендуется устанавливать в коридоре, ванной комнате или санузле.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

  1. Большая буква — сообщает о форме.
  2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
  3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
EРезьбовой цоколь Эдисона
GШтырьковый
RКрепеж с утопленными выводами
HАвтомобильные лампы
BЦоколь штифтовой (иногда называют — байонет)
SСофитный крепеж
PФокусирующий
TТелефонный
KКабельный
WБесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s1 контакт
d2
t3
q4
p5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.


Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.


Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.


Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.


Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.


Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом


Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.


Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.


С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт


Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.


Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.


Автомобильная безцокольная лампочка W21W
