Изготовление печи-щепочницы своими руками в домашних условиях

Изготовление печи щепочницы своими руками

Самодельная печь

Печь легко изготовить собственными руками, в магазинах подобное изделие найти будет трудно. Печь имеет общее устройство и может быть изготовлена из различных материалов. Для самостоятельного изготовления потребуются следующие инструменты:

  • УШМ (болгарка);
  • Ножовка по металлу;
  • Ножницы по металлу;
  • Молоток;
  • Электрическая дрель;
  • Плоскогубцы;
  • Измерительный инструмент;
  • Пробойник.

На первом этапе выполняется чертеж отдельных элементов устройства. По данным схемы с помощью болгарки вырезаются отдельные конструктивные элементы. Обычно для монтажа разборной печи используется стальной лист толщиной не менее 1,5 миллиметров.

В боковых элементах (4 штуки) выполняются прорези и выступы для взаимного крепления стенок и колосниковой решетки. Для установки колосниковой решетки можно подогнуть нижнюю кромку боковых стенок или вырезать выступы и подогнуть их внутрь. Верхняя решетка выполняется из стальной проволоки или арматуры малого диаметра. Решетка может выполнять съемной. Крепление боковых стенок можно реализовать болтовым соединением.

В одной из боковых стенок болгаркой вырезают проем для дверцы. Закрепляют дверцу на петли. Иногда дверцу подвешивают на металлические крюки из проволоки, пропущенные через отверстия. По периметру в боковых поверхностях просверливаются отверстия для поступления воздуха. В нижней части печи монтируются приспособления для забивания колышков или стальные ножки (спицы, болты и так далее).

Для удобства сборки и разборки боковые панели часто скрепляют между собой с помощью дверных петель.

Печь из барабана стиральной машины

Еще один вариант изготовления – монтаж печи из барабана стиральной машины. Барабаны машинок производятся из нержавеющей стали, обладающей высокой прочностью и долговечностью. Для этого вырезается полоса длиной 60 см и высотой 200 мм. Полоса сгибается в виде цилиндра, стык закрепляется подгибом кромок, клепками или болтовым соединением.

Полоса вырезается с тремя-четырьмя выступами, которые будут располагаться по периметру окружности нижней части. Выступы подгибают молотком внутрь, на них устанавливается колосниковое перекрытие. Колосниковая решетка также выполняется из нержавеющей стали барабана – болгаркой вырезается круглая заготовка, в ней просверливаются отверстия.

Верхняя часть перекрывается сеткой из стальной проволоки, в боковой поверхности цилиндра прорезается окно для загрузки топлива. К цилиндру прикрепляются ножки из болтов. Их можно смонтировать через выступы-подгибы.

Печка из подставки для столовых приборов и банки

Устройство можно изготовить из подставки для столовых приборов. Она продается в магазинах бытовых товаров, производится из нержавеющей стали. Цилиндрический корпус с боковыми отверстиями имеется, нужно изготовить верхнюю решетку из проволоки, закрепить ножки. В боковой поверхности вырезается окно для подачи топлива, в дне просверливаются отверстия. Печь готова.

Нагреватель щепочница можно вырезать из простой консервной банки прочным ножом или ножницами по металлу. В жести прорезаются соответствующие отверстия, верхнюю решетку можно сплести из проволоки. В качестве ножек используются стальные спицы, толстая проволока и так далее.

Как правильно использовать такую печь?

Существует несколько правил, которые помогут не только ускорить нагрев воды или пищи, но и снизят как риск перегрева корпуса, а также тяжесть последствий перегрева, то есть температурной деформации и вызванного ей заклинивания деталей:

  1. Для розжига нужно использовать сухие растопку и топливо. Ведь разжечь сырую древесину сложно даже с помощью охотничьей спички или сухого горючего.
  2. Топливник необходимо полностью заложить растопкой и топливом, оставляя немного пространства для движения воздуха и дыма. Это не только ускорит розжиг, но и снизит риск перегрева, ведь не придется подкладывать горючее, пока печь не выйдет на нормальный режим работы.
  3. Если одной закладки топлива не хватит, то ветки и другую древесную мелочь нужно разложить сзади и по бокам нагревательного прибора на расстоянии 2–10 см. Когда щепочница выйдет на рабочий режим, стенки нагреются и начнут сушить топливо. Это правило касается как простых, так и турбированных устройств.
  4. Закрывать дверцу необходимо после того, как дым, поднимающийся над печкой, станет бесцветным. Обычно это происходит через 1–3 минуты после розжига.
  5. Ставить на печь котелок можно лишь после того, как все топливо полностью разгорится, и часть, прогорев, превратится в угли (обычно это занимает 5–10 минут). Если поставить емкость раньше, то нарушится режим работы печки, из-за чего резко возрастет вероятность перегрева. Кроме того, если установить емкость раньше, то она покроется копотью, а разогрев большого объема воды займет больше времени из-за нарушения режима горения.
  6. Если элементы конструкции деформировались, то их нужно разбирать сразу же после остывания печи до температуры 70–100 градусов (для этого потребуются брезентовые рукавицы). Если дождаться полного охлаждения, то конструкцию может заклинить и разобрать ее будет довольно сложно.
  7. Если какая-то деталь печи раскалилась и стала красной, то подкладывать больше топливо нельзя. Кроме того, после охлаждения и разборки необходимо осмотреть эту деталь в поисках дефектов. Если дефекты есть, то деталь требует замены.

Конструктивные особенности

Обычно цилиндрическая по форме печь изготавливается из трубы или отдельных деталей прямоугольного сечения. Ее высота чаще всего составляет порядка 20 см. В нижней части сооружается так называемая колосниковая решетка, а сбоку создаются отверстия, через которые поступает воздух, обеспечивающий горение.

Верхняя плоскость представлена решеткой, на которую удобно устанавливать посуду с едой или водой. В другой боковой части создается прямоугольное небольшое отверстие с дверцей, в которое закладывается используемое топливо. По верхней окантовке вырезаются небольшие сегменты под шампуры.

Готовая конструкция дополняется ножками, которыми обеспечивается зазор непосредственно под колосниками. Через него высыпается зола, оставшаяся после перегоревшего топлива, и поступает воздух. Ножки также обеспечивают устойчивость печки, при отсутствии надлежащей опоры она может повалиться на бок.

Печь-щепочница под армейский котелок

В походных условиях чтобы развести костёр потребуется заготовить сухие дрова, что не всегда возможно особенно после дождя или снега.

Альтернатива костру – печь-щепочница, достаточно засыпать в печку щепок, поджечь и поставить котелок.

  1. Изготовить щепочницу не сложно, всё что понадобится так это кусок жести или тонкого металла, из которого нужно вырезать части печки.
  2. На листе металла сделать чертежи, затем ножницами по металлу вырезать заготовки, где требуется нужно просверлить отверстия дрелью.
  3. После чего заготовку нужно приложить к котелку и придать форму повторяющую контуры котелка.
  4. Печка щепочница для армейского котелка готова к использованию.
  • Надежная, прочная пиролизная печь для использования в туризме, на охоте и рыбалке, на сплаве и в горной местности, там, где есть дефицит дров.
  • Использует естественную тягу.
  • Высокий КПД, экономичный расход топлива, дров требуется меньше, чем на костре.
  • Температуру в процессе варки можно регулировать подачей топлива.
  • Топливом для печки служат щепки, сучки, шишки и т.д.
  • При транспортировке котелок помещается во внутрь печки.
  • Для транспортировки печь упаковывается в чехол.

Походная печка щепочница своими руками: чертежи и фото пошагового изготовления самодельной печки из консервных банок.

Эта самоделка в первую очередь заинтересует любителей пешеходного туризма, в каждом походе очень важно обеспечить себя источником огня, чтобы приготовить пищу, вскипятить воду на чай, обогреться. Мнение эксперта
Тарасов Дмитрий Тимофеевич
Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Автор научных статей на тему выживания в условиях дикой природы

Можно развести обычный костёр, но понадобится время на сбор дров, а если прошёл дождь, то найти сухие дрова в лесу и разжечь костёр будет проблематично.

Мнение эксперта
Тарасов Дмитрий Тимофеевич
Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Можно развести обычный костёр, но понадобится время на сбор дров, а если прошёл дождь, то найти сухие дрова в лесу и разжечь костёр будет проблематично.

Как вариант можно сделать печку щепочницу и взять её с собой в поход. В чём преимущества такой походной мини печки?

В первую очередь минимальный расход горючего, в качестве которого подойдут мелки щепки, ветки, кора, шишки, сухая трава. Конструкция щепочницы сделана таким образом, что во внешней камере образуется воздушный поток, который и усиливает процесс горения в печи.

По сути с такой походной печкой можно разогреть пищу или вскипятить воду израсходовав всего горсть щепок, заготовить которые можно без труда и очень быстро.

На рисунке показана примерная схема чертёж печки щепочницы в разрезе.

Далее смотрим процесс пошагового изготовления щепочницы своими руками.

Из материалов вам понадобится 3 консервных банки, одна побольше и две чуть меньше.

Берём большую банку, обозначаем места и сверлим в ней отверстия возле верхнего края как показано на фото.

Теперь первую банку отложим и доработаем банку размером чуть поменьше, в дне банки пробиваем много маленьких отверстий, а вокруг верхнего края по кругу сверлим отверстия.

Берём эту меньшую банку и вставляем её в большую банку как показано на фото, фиксируем банку в отверстии большей банки (для этого в дне большей банки делаем отверстие размером под внутреннюю банку).

Печка практически готова, изготовим из третьей узкой банки конфорку подставку под кружку, подставка нужна чтобы кружка не закрывала пламя печки.

Берём неглубокую баночку и вдоль борта вкруговую сверлим отверстия.

Вот и всё мы сделали печку щепочницу из консервных банок, рекомендую посмотреть видео где автор показывает, как правильно сделать и растапливать эту походную мини печку.

Мнение эксперта
Тарасов Дмитрий Тимофеевич
Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Использование печи-щепочницы выручает во многих жизненных ситуациях. Особенно хорошо данное оборудование подходит для походных условий и эксплуатации на открытой местности. Рынок дачного оборудования наполнен различными моделями печей-щепочниц с индивидуальными качествами.

Но подобную конструкцию можно соорудить собственноручно. Главное различие между выбором заключается в том, что изделия ручной работы гарантированно обладают только нужными особенностями: простотой и надёжностью.

Как она работает?

Принцип работы щепочницы во многом схож с принципом работы других твердотопливных печей – находящее в топливнике горючее, то есть щепа и мелкие ветки или шишки, сгорает, выделяя тепло, которое и нагревает расположенную сверху емкость.

Этот же процесс происходит в печках-щепочницах без отверстий в боковых стенках, но с промежутком между верхом печи и нагреваемой емкостью.

Тем не менее, КПД щепочниц гораздо выше, чем у обычных твердотопливных печей, причем причиной этого является избыточное поступление воздуха.


нельзя эксплуатировать в режиме минимальной мощности

Еще одним существенным плюсом избыточного поступления воздуха является почти полное отсутствие в дыме угарного газа, то есть оксида углерода (СО), который в процессе дожига превращается в двуокись углерода, то есть углекислый газ (СО2).

Несмотря на то, что углекислый газ тоже ядовит, его допустимое содержание в воздухе почти в 30 раз больше, чем для СО. Поэтому можно использовать печки-щепочницы даже в палатках со слабой системой вентиляции, хотя лучше применять их на улице.

Ведь даже при максимально полном сгорании целлюлозы выделяется углекислый газ, который вытесняет кислород из воздуха, в результате чего наступает кислородное голодание, а это может привести к потере сознания или смерти.

Складная и неразборная конструкции – в чем разница?

Основное преимущество разборных моделей в том, что сложенная и убранная в чехол печка занимает очень мало места. В большинстве случаев размер чехла с уложенными в него деталями не превышает габаритов пачки папирос «Беломорканал» или пары пачек обычных сигарет.

Минусом разборной конструкции является несколько больший, по сравнению с неразборной, вес, а также меньшая жесткость, поэтому неловкое движение может привести к развалу всей конструкции, после чего ее придется охлаждать и собирать заново.

Неразборная конструкция лишена этих недостатков, но заметно больше по размеру. Чаще всего неразборную конструкцию используют для изготовления круглых щепочниц, которые по своим размерам сопоставимы с термосом объемом 0,5–2 литра.

Круглые печи не только прочней и жестче прямоугольных разборных, но и обладают большим КПД, ведь у них в зону дожига поступает дополнительный воздух, увеличивающий эффективность сжигания топлива.

Еще один минус неразборных круглых устройств в том, что на них сложно греть прямоугольные или вытянутые емкости, то есть большинство видов солдатских котелков. Встречаются и круглые разборные конструкции, однако даже в сложенном состоянии они занимают заметно больше места, чем разборные прямоугольные.

Остальные детали переворачивают и вставляют в нижнюю часть, образуя своеобразную матрешку. Зато в круглых устройствах, особенно с двойными стенками, лучше реализована подача вторичного воздуха в зону дожига, что повышает КПД нагревательного прибора.

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

  • Барабан.
  • Угловая машинка для шлифования и шлифовальное колесо.
  • Проволочная щётка.
  • Отрезной круг по металлу.
  • Металлически уголки и плоские заготовки.
  • Термоустойчивая краска.

Инструкция:

  1. Для начала нужно вынуть барабан и удалить все загрязнения. Также следует очистить ободок от пластиковых частей.
  2. Срезать основной шпиндель и загиб вверху, чтобы изделие выглядело лучше.
  3. С помощью шлифовальной машинки убрать все неровности внизу.
  4. Удалить остатки старой пены.
  5. Смастерить ножки из крепежных элементов, чтобы печка была на расстоянии от поверхности.
  6. Завершающим этапом будет покраска печки.

    Щепочница из бака стиральной машины

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

  • четыре болта с гайками.
  • металлические прутки.
  • маркер для отметок.
  • болгарку.
  • стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

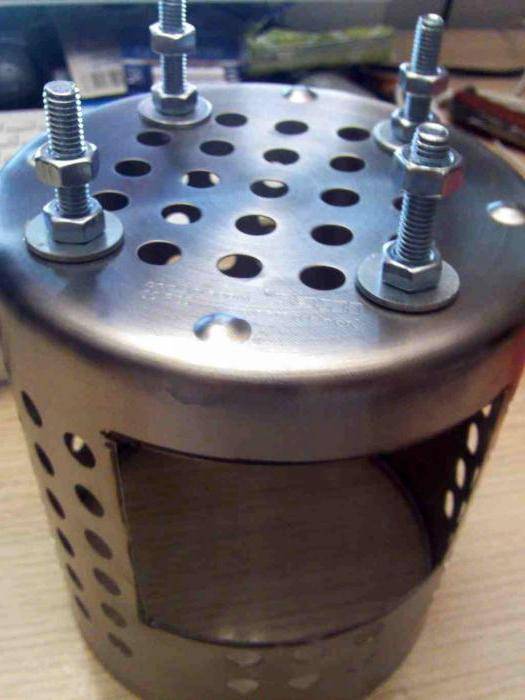

  1. В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
  2. Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.
  3. Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

  • Две консервные банки разного диаметра.
  • Нож.

Инструкция по изготовлению:

  • Для начала, в банке меньшего размера необходимо сделать отверстия внизу и по бокам, в районе ободка.
  • Затем взять вторую банку, сделать отверстия вдоль ободка и удалить дно.
  • Просунуть в образовавшееся отверстие банку поменьше.
  • Сделать подставку под нагреваемую посуду.

    Этапы изготовления щепочницы из банки

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

  • Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
  • Ножовка по металлу, напильник.
  • Дрель, молоток, для загиба стали.
  • Пассатижи
  • Слесарный кернер.
  • Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

  • Используя чертежи для изготовления печки-щепочницы своими руками, необходимо сделать план на бумажном листе.
  • Перенести рисунок на металл и правильно вырезать все нужные элементы.
  • Просверлить отверстия для проволоки на всех частях стен будущей печки.
  • С помощью проволоки собрать стены и дно печки.
  • Изготовить сетку для посуды.

    Схема сборки деталей

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Схемы печи-щепочницы, чертежи

Благодаря компактным размерам печь не занимает много места, весит мало. Этим она выгодно отличается от газовой горелки, для которой обязательными будут баллоны с газом. Суммарный вес горелки с баллонами достигает нескольких килограммов
. А щепочница весит в зависимости от конструкции около килограмма.

Фото 1. Чертёж печи щепочницы квадратной формы. Содержит четыре детали, указаны размеры каждого элемента.

Конструкцию несложно сделать самому из подручных материалов.
Для одного человека её изготавливают из большой консервной банки. Вариант покрупнее собирают из барабана отслужившей стиральной машины.

Фото 2. Чертёж печи щепочницы конусовидной формы. Подобное устройство можно складывать гармошкой.

Если же размер нужен больше, чем у банки, а ненужной машинки нет, в качестве материала подойдёт листовой металл.
Существует несколько видов конструкций. Они различаются формой и сферой применения.

Важно!
Все приборы предполагают отверстия для воздухозабора
в нижней части. Благодаря этому обеспечивается хорошая тяга и прогорание топлива

Первая: печь под котелок

Этот вариант предназначен для использования в походах
, преимущественно в одиночных. У большинства туристов есть армейский котелок стандартного размера. Под него и изготавливается печь. Форма щепочницы схожа с ёмкостью для приготовления пищи
. Этот вариант конструкции наиболее лёгок.

Справка.
Габариты печи подбираются таким образом, чтобы котелок помещался без зазора. Тогда он быстрее нагревается, поскольку тепло не выходит наружу через щели. Для подгонки чертёж дна делают, обводя крышку котелка с отбортовкой
.

Вторая, квадратной формы

Большинство посуды для приготовления пищи всё-таки имеет круглую форму, поэтому предыдущий вариант для неё не годится. И в походе, и на даче пригодится щепочница квадратной формы в сечении.

Если сделать её разборной, то прибор будет удобнее транспортировать и хранить. Габариты при необходимости соразмерно увеличиваются.

Форма отверстий в боковых стенках может быть любой.

Третья трапециевидная

Эта печь-щепочница тоже складная, но собирается «гармошкой», а не разделяется на отдельные части. Отличается от предыдущей трапециевидной формой.

Такая печь более устойчива, тепло в приборе концентрируется в центральной плоскости.

Если верх конструкции сделать слишком узким, часть жара будет теряться через отверстия в верхней стороне стенок. Весит прибор примерно около килограмма.

Лучшие готовые модели

Готовые печки можно приобрести на любом подходящем сайте или в строительных магазинах. Также интересным решением будет покупка печки с известного сайта «Алиэкспресс».

Турбо-печь PS1500T

Данный вариант показал отличные результаты работ при низких температурах.

Печка не нуждается в больших запасах дров и экономит много времени и сил. Нагнетатель в системе печи позволяет набрать высокую мощность в считанные минуты. В качестве топлива можно использовать даже сырую древесину.

В комплект турбо-печки PS 1500 T входят части:

  1. электрический нагнетатель воздуха,
  2. корпус из нержавеющей стали,
  3. камера сгорания,
  4. подставка.

Нагнетатель работает от двух пальчиковых батареек (АА). Работа возможна в трёх режимах:

  1. Высокая скорость вращения вентилятора (3000 об.).
  2. Низкая скорость вращения вентилятора (1500 об.).
  3. Выкл. — при выключении нагнетатель обязательно снимается, во избежание перегрева. В этом случае печь продолжит работу благодаря естественной тяге.

На одном наборе алкалиновых батареек, в разных режимах, печь проработает около 50-ти часов.

Ценовой диапазон турбо-печи PS 1500 Т составляет 2500-3000 т.р.

Лесной гном

Это компактная печь сборной конструкции. Чтобы собирать и разбирать данный вариант, не требуется никаких инструментов. Печь выполнена из нержавеющей стали высокого качества.

Главным достоинством «Лесного гнома» является универсальность. Агрегат оснащен тремя отсеками колосника. Нижнее для древесного топлива, среднее для спирта. Верхний отсек используется для сухого горючего.

Преимущества печи «Лесной гном»:

  • Колосник возвышается над землей, предоставляя доступ воздуха к пламени.
  • Также примечательно то, что конструкцию можно дополнить, установив стенки для пиролиза.
  • Данный вариант складной печки безопасен для использования, т.к. её конструкция представляет собой замкнутое пространство.
  • Нет необходимости в большом запасе дров, можно использовать любой лесной мусор, включая шишки.
  • Качество материалов. Толстая пищевая сталь, используемая для создания печи, прослужит долгое время.
  • Комплекция печки «Лесной гном» включает в себя складную печку и чехол. Стоимость устройства составляет около 1000 т.р.

Биохит 123

  • Данная печь представляет собой неразборную конструкцию, которая может применяться как самостоятельная печь.
  • Комплектация дополнена специальными перекрестиями.
  • Сооружение состоит из трёх частей:
  • Первая часть — служит в качестве подставки и необходима для устойчивости.
  • Вторая часть — топка.
  • Третья часть — второе перекрестие, на которое устанавливается посуда.
  • В топочной части заметен лоток для древесного топлива. Также в конструкции есть дополнительный слот с дверцей для докладки дров.

Преимущества печки Биохит 123:

  • Не нуждается в сборке.
  • Постоянная готовность к работе.
  • Долгий срок службы за счёт гнутой структуры.
  • Печку можно использовать как хранилище для мелких предметов.
  • В комплект поставки входит дополнительный лоток для топлива.
  • В качестве топлива подходит сухое горючее.

Из минусов печки можно выделить неудобные габариты.

Стоимость неразборной печки Биохит 123 варьируется в диапазоне 1500 — 2000 т.р.

Выживайка № 2

  • Данный вариант отличается большим набором положительных качеств:
  • Непрерывный цикл работы составляет 10 часов.
  • Продолжительный срок эксплуатации.
  • Зольник сконструирован как у полноценной печи. Оборудован большой дверцей.
  • Улучшенный тип крепления, увеличивающий прочность сооружения.
  • Объём устанавливаемой емкости до 30 л.
  • За счет высоких показателей коэффициента полезности, расход топлива сведен к минимуму.
  • Удобная система. Дверца оснащена пазами, выполненными в виде салазок. Поэтому дверца может закрывать как топку, так и поддувало.
  • Стоит отметить материал изготовления печки. Сплав нержавеющей стали содержит никель и не образует коррозию. Изделие устойчиво к воздействию различных химических сред. Также печка-щепочница «Выживайка № 2» обладает высокими показателями механических нагрузок.
  • Цена печи составляет около 1000 т.р.

Складные

Следующая по востребованности печь-щепочница – походная и дачная складная. Собираются в рабочую конфигурацию такие щепочницы из плоских деталей, в сложенном виде представляющих собой компактный пакет. Его укладывают в варочную посуду или в специальный карман внутри рюкзака, чтобы углы чего-нибудь не порвали. Благодаря компактности в сложенном виде детали складной щепочницы возможно делать из обычной конструкционной стали толщиной 1-2 мм. Вес укладки в походном положении тогда возрастает до 0,8-1,2 кг, но зато печка получается достаточно долговечной без использования спецсталей. Кроме того, тот же подход позволяет сделать дачную щепочницу увеличенных размеров, на которой можно сварить в котле обед на всех или вскипятить ведро воды.


Чертежи деталей походной складной мини печи-щепочницы

Мини походная

Чертежи деталей, из которых собирается складная походная мини-щепочница, даны на рис. выше. Процесс сборки несложен:

  • крыло a Дет. 4 вставляется в вырез a’ Дет. 2;
  • крюки b Деталей 1 вводятся в вырезы b’ Дет. 2;
  • Детали 1 немного разводятся в стороны и осаживаются вниз до упора;
  • Дет. 4 приподнимается и Детали 1 сводятся так, чтобы ее крылья c’ вошли в вырезы c Деталей 1;
  • печка фиксируется в собранном виде надеванием Дет 3 ее пазами d’ на крюки d Деталей 1.

Складная дачная

Дачная складная щепочница должна, во-первых, выдерживать значительный груз. Во-вторых, при ее увеличенных размерах обеспечить переменный режим горения простым насверливанием отверстий в боковинах становится уже затруднительно. В-третьих, дачная щепочница должна давать возможность ставить на нее посуду разного размера и в то же время требования максимальной компактности в сложенном виде и минимального веса для нее не обязательны. На рис. даны выкройки боковин дачной печи-щепочницы, удовлетворяющей этим условиям; сторона квадрата масштабной сетки – от 10 до 50 мм смотря по назначению печи и наличию материала.


Выкройки деталей складной дачной печи-щепочницы

Материал – конструкционная сталь толщиной 1,5-2,5 мм. Залитые красным лопасти боковин, образующие конфорку, по вырезании заготовок отгибаются внутрь под углами в 45 градусов. Этим обеспечивается, первое, возможность установки на конфорку посудин различного размера. Второе – совместно с фасонными вырезами вверху, размерами и конфигурацией днища установленной посудины регулируется приток вторичного воздуха, т.е. эта печка самонастраивающаяся по варочную посуду. Поставили сковородку или небольшую кастрюлю – будет гореть дольше, но греть слабее. Под большим котлом с округлым дном – сильнее, под ведром еще сильнее, а под вываркой «закочегарит» вообще на максимале.

Складная печка-щепочница пирамидальной формы

О пирамидальных щепочницах

Иногда самодеятельные конструкторы с целью добиться более полного сгорания топлива делают складные щепочницы пирамидальной формы. Действительно, в таких печах доля пиролиза в тепловыделении возрастает. Но добавочное тепло легко и теряется, что ясно видно на рис. справа. Печка не градирня все-таки.

Основные плюсы и минусы печи щепочницы

Рассматривать эффективность щепочницы разумно в двух плоскостях. В первой плоскости сравнивать ее эффективность с другими конструкциями походных печей. Во второй плоскости стоит проанализировать, насколько эффективны сами малогабаритные печи в своем классе, начиная от полнокорпусных и заканчивая устройствами с турбонаддувом.

Сравнения щепочницы с другими конструкциями

В конструкции обычной туристической печи можно заложить много новаций, но в вопросе энергетической эффективности повысить коэффициент полезного действия удастся, только применив технологию дожигания пиролизных газов. В таком случае конструкция оказывается неоправданно сложной и довольно тяжелой. При этом, функцию нагрева воды и приготовления пищи такая печь будет выполнять довольно тяжело, слишком много энергии нужно для нагрева самого корпуса. Плюс к тому же температуру в топке поднять до необходимых 450-600 градусов для начала разложения древесины на легкие газы сразу не получится.

С открытым очагом щепочницы все намного проще, здесь благодаря небольшим размерам топливных частиц древесина быстрее нагревается и начинается процесс горения легких газов. Сам процесс горения не тратит большого количества энергии для нагрева корпуса из металла, а сразу отдает тепло для нагрева емкости для приготовления пищи.

Эффективность щепочницы среди минипечей

Что касается эффективности среди самих минипечей, то печи с неразборным корпусом во многом выигрывают в сравнении с раскладными печами и суперпечками с вентилятором. Конечно, оснащенные турбинкой модели быстрее выходят на максимальный режим горения, но вопрос в том, насколько хватит батареек для питания электродвигателя. Разборные модели удобны в плане приготовления блюд, где огонь требуется длительное время, например больше 30 минут. Но в плане быстрого разогрева или приготовления чая, эффективнее все-таки печи с неразборным корпусом.

Преимущество такой модели заключается в специфической форме топки и каналов, по которым поступает воздух в очаг. Сама топка, представляя металлический стакан, поддерживает горение в верхней части, поступающий кислород по каналам между очагом и наружным корпусом нагревается и в зону горения поступает при температуре 100-150 градусов, этого вполне достаточно, чтобы процесс выделения горючих веществ шел быстрее. Таким образом уже через 3-4 минуты после того как древесина начала гореть температура поднимается до 350-450 градусов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
