Печь для бани с парогенератором

Как сделать парогенератор из скороварки своими руками

Многие умельцы стараются создавать полезные вещи из самых обычных подручных материалов. Парогенератор, который необходим в бане можно не приобретать в магазине, а просто сделать своими руками. Для этого необходимо выполнить такие действия:

  • Выбрать подходящую посуду.
  • Вмонтировать нагревательный элемент.
  • Организовать правильный приток воды.
  • Произвести отбор пара.
  • Проверить устройство.

Материалы для парогенератора:

  • Скороварка — 1шт.
  • Электрические нагревательные ТЭНы.
  • Плита.
  • Шпильки, болты, гайки и шайбы.
  • Прокладки термостойкие.
  • Медная трубка.
  • Ёмкость для воды.
  • Поплавковый кран.
  • Шланг.

Инструменты

  • Дрель.
  • Разводной ключ.

Этапы работы

  1. Устанавливаем ТЭН на расстоянии около 1 см от дна скороварки. На определённой высоте мы отмечаем точки снаружи посуды и просверливаем отверстия нужного диаметра.
  2. Подготавливаем отверстия под установку ТЭНа. Для этого в каждое из них устанавливаем болт и шпильку, а с двух сторон нанизываем шайбы и зажимаем их максимально гайками.

  3. Далее нам необходимо сделать так, чтобы кипяток не проходил сквозь места крепления нагревательных элементов. Для этого мы используем прокладки, сделанные на основе герметичного силикона. Их можно сделать самостоятельно.
  4. Выкладываем на ровную поверхность лист бумаги и затем наносим на неё герметик. Немного его разравниваем и сверху кладём ещё один лист бумаги и кусок стекла. Сверху кладём любой тяжёлый предмет, который спрессует нашу заготовку. После того как силикон высохнет, из него с помощью трубки нужного диаметра мы выдавливаем прокладки.

  5. Устанавливаем ТЭНы и тщательно закручиваем гайки. Наливаем воду в ёмкость и убеждаемся, что протечки отсутствуют.
  6. Подключаем питание. Для этого под ТЭНом мы размещаем медную трубку, по которой постоянно будет поступать вода. Если мы установим трубку над нагревательным элементом, то нарушим весь процесс парообразования.

  7. Если вода не будет постоянно поступать в парогенератор, то жидкость в нём быстро испарится и устройство выйдет из строя.
  8. Так как вода должна постоянно поступать в парогенератор, а такой процесс невозможно осуществить напрямую из водопровода, необходимо сделать следующее. Недалеко от устройства установить сосуд, который будет сообщаться с медной трубкой, подающей воду. Высота двух сосудов должна быть одинаковой, для того чтобы процесс заработал. На днище второй ёмкости мы монтируем поплавковый кран, который будет выполнять функцию посредника между генератором пара и посудой для подачи воды. Такой кран будет «следить» за уровнем воды и по мере её убывания производить доливку.

Отбираем пар

После того как парогенератор собран нам нужно научиться выбирать из него пар. Для этого мы подбираем шланг необходимого диаметра. Может подойти шланг от старого пылесоса. В крышке высверливаем отверстие и с помощью соединителя с резьбой крепим переходник.

Важно, чтобы скороварка имела металлическую крышку, в которой без труда мы сможем просверлить отверстия. Тестируем парогенератор

Тестируем парогенератор

  • Для того чтобы проверить работу устройства необходимо убедиться, что обе ёмкости абсолютно герметичны и нигде не протекают.
  • Проверить уровень воды.
  • Подключить парогенератор к сети и посмотреть, какой объем пара выдаёт устройство.

Требования к установке и контроль безопасности

Разъём системы вентиляции

Требования к установке и безопасной эксплуатации отражаются в инструкции по эксплуатации, идущей в комплекте с парогенератором, а общими критериями, обеспечивающими такие режимы, являются:

  • Электрическая проводка должна быть рассчитана на мощность подключаемого прибора.
  • Должно быть выполнено заземление парогенератора.
  • Подключение аппарата к электрической сети должно быть осуществлено по отдельной группе через индивидуальный прибор защиты (автоматический выключатель).
  • Помещение, где устанавливается парогенератор, должно быть сухим и оснащено системой вентиляции (естественная или принудительная).
  • Протяженность паропровода (от устройства до парной) должна быть минимально возможной.
  • Расположения паропровода по отношению к вводу в помещение парной должно быть таким, чтобы не создавалось мест скопления влаги (образование конденсата), препятствующих прохождению пара.

Парогенератор для бани своими руками

Инструкция по созданию печного парогенератора для бани

Делается конструкция по такой схеме:

  1. Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.
  2. Укладываем слой камней.
  3. Устанавливаем паровые пушки.
  4. Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.
  5. Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.
  6. Докладываем еще слой камней, дабы полностью перекрыть путь к излучению.

Создание самодельного электрического парогенератора для печи

Материалы, которые понадобятся в процессе работы:

  • Газовый баллон (от 4300 рублей);
  • Нагревательные ТЭНы (около 140 рублей за штуку);
  • Манометр (около 450 рублей).

Пошаговая инструкция по созданию электрического парогенератора:

  1. Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.
  2. Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.
  3. Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.
  4. Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.
  5. Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.
  6. В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.
  7. Устанавливаем парогенератор с помощью паропровода.

Помните: парогенератор не следует ставить непосредственно в парной. Он должен располагаться в отдельном помещении, но рядом с ней. Помещение должно быть сухим и с хорошей вентиляцией. Длина паропровода от помещения с парогенератором к парной должна быть как можно меньше. Следите, чтобы не образовывался конденсат и водяные карманы.

Виды и характеристики парогенераторов для бани

Современные парогенераторы для бани и сауны могут работать в автономном или автоматическом режиме. В первом случае для эксплуатации устройства необходим регулярный ручной подлив воды. Автоматизированные устройства подключаются к системе водоснабжения, что избавляет от лишних хлопот.

В автономные модели пользователи могут заливать очищенную от примесей и смягченную воду. Они имеют достаточно большой по объему резервуар для воды на три-шесть литров, а также обладают более доступной стоимостью. Автоматические устройства имеют один весомый недостаток. Использование водопроводной воды приводит к оседанию примесей и образованию накипи, что требует регулярной очистки и промывки.

Независимо от способа подачи воды выделяют два типа парогенераторов:

  • Промышленные. Мощные производительные модели подходят для использования в коммерческих банях и саунах.
  • Бытовые. Парогенераторы с мощностью 4-16 кВт предназначены для установки в частных русских банях.

На заметку! При выборе мощности парогенератора необходимо учитывать размеры парной. В бане с площадью 10-12 квадратных метров оптимально использовать пушки на 8-9 кВт, в более крупных и просторных парных – устройства с мощностью от 12 кВт, а для маленьких саун и бань – до 4-6 кВт.

В зависимости от способа нагрева воды различают три вида парогенераторов:

  • Электродный. Нагрев жидкости в резервуаре до необходимой температуры осуществляется в процессе прохождения тока по электродам через воду. В виде электродов в конструкции устройства выступает простые стержни из металла. В процессе эксплуатации паровая пушка не перегревается, поскольку передача тока между электродами происходит только по воде, без которой генератор пара работать не будет.
  • Электрический (ТЭН). Для нагрева жидкости в баке и генерации теплого влажного пара предназначены электронагреватели разной мощности. Наиболее оптимальная и востребованная модель для использования в бане.
  • Индукционный. Подогрев воды в резервуаре осуществляется за счет электромагнитного поля (по принципу работы микроволновой печи).

Нагрев воды при помощи электродов сопровождается выделением тепловой энергии и испарением жидкости, что приводит к генерации теплого пара, очищенного от примесей соли, присутствующих в водопроводной воде. При прохождении тока через воду соли превращаются в тяжелый остаток, который оседает на дне резервуара.

Индукционный нагрев воды на основе электромагнитного излучения позволяет получить абсолютно чистый легкий пар. Недостатком использования парогенератора этого типа является его высокая стоимость.

Паровые пушки с электронагревателями представляют собой наиболее простой и легкий способ генерации пара в бане. Для продления срока их эксплуатации необходимо использовать смягченную очищенную или дистиллированную жидкость.

Устройство и принцип действия

Конструкция парогенератора несложная и доступна для человека, обладающего техническими знаниями, сложность возникнет лишь при работе с системой подачи пара. Пар должен иметь определённые параметры температуры и влажности. В производственных моделях предусмотрена встроенная подача пара. Устройство парогенератора предусматривает:

  • систему регулирования температуры и подачи пара;
  • ёмкость для воды, камеру для образования пара;
  • теплогенератор.

Цель парогенератора – регулируемая подача тепла и влажности, достигается дозированием пара. Всё происходит в строгой последовательности технологических процессов:

  • в ёмкость добавляют жидкость автоматизированным или механическим способом;
  • затем вода попадает в камеру парообразования;
  • в камере под действием жара происходит парообразование;
  • полученный пар поступает в помещение.

В зависимости от модели парообразование может иметь некоторые различия.

Парогенератор для банной печи своими руками

Разберем процесс изготовления парогенераторов 2 разных конструкций по виду топлива и материалам, необходимых для их изготовления.

Паровая пушка из гофрированных труб для каменки

Разберем процесс изготовления парагенератора для печей, работающих на твердом топливе. Для примера переоборудуем промышленную модель «Шилка», добавив в конструкцию надежный парагенератор. Потребуется приготовить:

  • дрель с набором сверел;
  • 2 отрезка гофрированной трубы, сечением 40 мм;
  • 2 детали из труб малого диаметра для вывода пара;
  • камни или можно купить достаточное количество специальных фарфоровых шаров (их можно приобрести в специализированных магазинах);
  • самодельные или готовые воронки для залива воды в устройство.

Работа простая, сможет справиться любой мужчина. Весь процесс разбит на несколько этапов:

  1. отрезаем гофрированную трубу, большего сечения по длине печи;
  2. края труб загибаем под прямым углом;
  3. выставляем заготовки раструбами вверх. По всей длине трубы, на расстоянии 50-70 мм размечаем и сверлим отверстия, диаметром 9-10 мм;
  4. в сетке для камней устанавливаем детали, отверстиями и раструбами вверх вплотную к металлической стенке топки;
  5. плотно вставляем трубки меньшего диаметра и выводим их наверх;
  6. аккуратно укладываем камни. Обязательно сделать небольшой канал по диаметру труб, для беспрепятственного выхода пара;
  7. выложив камнями весь объем сетки, вставляем в выведенные трубочки лейки и заливаем воду. Потребуется подобрать уровень воды в парогенераторе, начинайте с 3 литров в каждую лейку.

Наша конструкция готова к испытаниям. При сжигании дров и повышении температуры стенок печи, вода в трубе начинает испаряться. Пар выходит в небольшие отверстия и нагревает камни и через трубки с лейками непосредственно в парную.

Электрический парогенератор из скороварки

Для изготовления такой конструкции потребуется приготовить:

  • старая скороварка;
  • тэн можно использовать мощностью 1,5-2 кВта;
  • крепеж для закрепления тэна к скороварке;
  • паранитовые прокладки;
  • трубка для соединения бачка с водой и камерой образования пара. Лучше найти деталь из меди;
  • небольшая емкость для воды, лучше из нержавейки;
  • клапан с поплавком для поддержания объема воды;
  • отрезок шланга;
  • электродрель с набором сверел;
  • газовый ключ.

Потребуется сделать работу в следующей последовательности:

  1. для установки тэна размечаем и сверлим отверстия по диаметру резьбы нагревательного элемента. Оптимальная высота установки 10-15 мм;
  2. вставляем нагреватель в готовые отверстия и фиксируем его гайками, обязательно проложив прокладку из паранита для герметичности места соединения с емкостью. Паранит устанавливаем на жаростойкий герметик;
  3. подсоединяем нагревательные элементы к проводам с вилкой;
  4. сверху закрепляем емкость с водой и сверлим отверстие для подсоединения трубки подвода жидкости в парагенератор;
  5. монтируем переливную трубку на гайки с прокладками и шайбами;
  6. емкости с водой устанавливаем поплавочный клапан, можно использовать систему со сливного бачка унитаза. Подводим воду. Теперь при падении уровня воды поплавок опустится и откроет доступ воды в бачок;
  7. на трубке можно установить кран для регулировки напора воды;
  8. для выхода пара закрепляем на крышке скороварки отрезок стального шланга среднего сечения.

Теперь вода будет испаряться при разогреве нагревательного элемента, пар будет выходить из шланга в парную. Электропечи просто сделать, но оплата счетов и невозможность попариться при отключении электроэнергии, делают обычные каменки на дровах с дополнительной системой образования пара наиболее предпочтительней.

Как выбрать парогенератор для бани

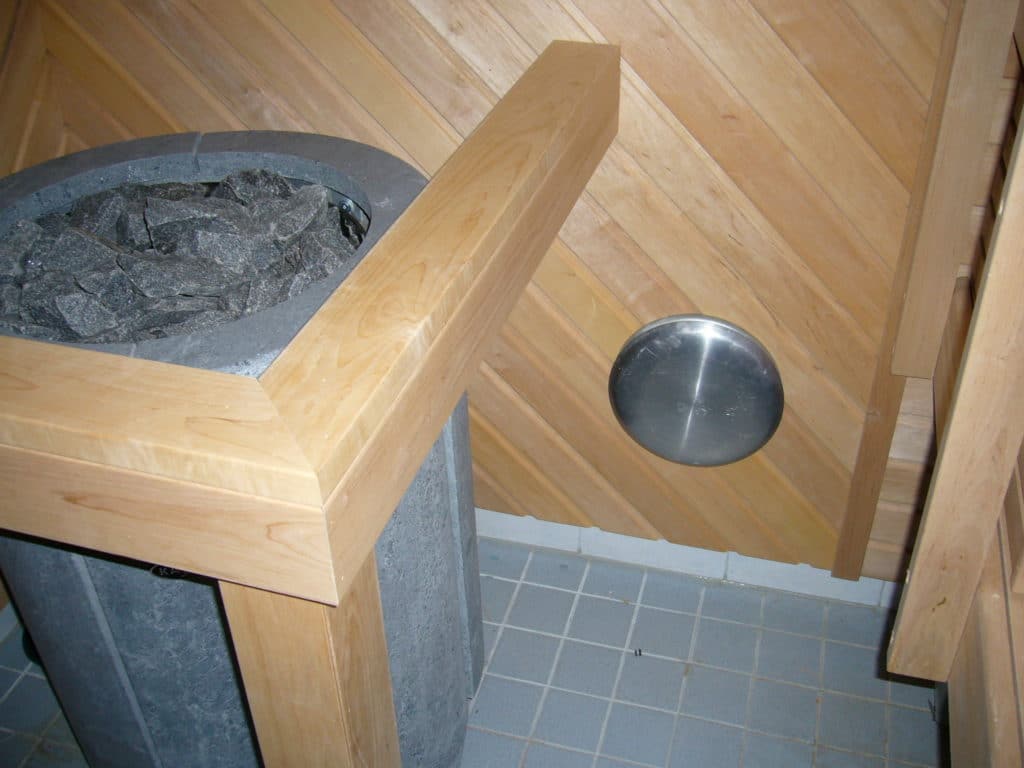

Парогенераторы способны заменить традиционную каменку, дровяную печь для бани, при этом создав комфортный микроклимат и обеспечив необходимый уровень влажности воздуха и тепла. Установка прибора производится в расположенном поблизости с парилкой помещении (раздевалке, комнате отдыха, предбаннике). При этом подача пара в парную осуществляется при помощи термоустойчивого шланга.

Основной показатель, который будет влиять на выбор, это мощность парогенератора для бани. Определяют его в сравнении с объемом помещения бани или сауны. Это не печь, где существует определенное соотношение двух величин, равное 1 кВт на 1 м³. Пользуясь парогенератором, нет необходимости вообще подгонять обе величины друг под друга. Есть определенный опыт, который и используют для подбора. К примеру:

  • Для бани или сауны объемом 5 м³ достаточен будет 5-киловатный парогенератор.
  • Для объема 13-15 м³ можно установить прибор мощностью 8-10 кВт.

На заметку! Бытовые парогенераторы для бани и сауны – это агрегаты мощностью 4-18 кВт.

При монтаже парогенератора в бане необходимо придерживаться ряда правил. Помещение размещения оборудования должно быть сухим, теплым и вентилируемым. При этом протяженность шланга подачи генерируемого пара должна быть минимальной без загибов и изломов.

При выборе и покупке современного парогенератора для бани и сауны необходимо учитывать условия эксплуатации оборудования, назначение и технические параметры работы:

  • Мощность. Выбирать оборудование по этому показателю необходимо в соответствии с размерами парной. Для коммерческой бани подходят промышленные модели с мощностью от 15 до 33 кВт, а для частной – до 12-14 кВт.
  • Размеры и вес соответствуют мощности устройства.
  • Уровень защиты (обеспечивает безопасную эксплуатацию паровой пушки в бане).
  • Способ наполнения резервуара для воды (автоматизированный или автономный).
  • Функция автоматической очистки оборудования от накипи и твердого остатка.
  • Дополнительные возможности (освещение, ароматизация генерируемого пара).

На заметку! При выборе парогенератора для бани и сауны следует учитывать параметры подсоединения оборудования для генерации пара к сети электропитания. В продаже представлены модели паровых пушек, рассчитанных на эксплуатацию в однофазной сети (220 В) и трехфазной (380 В). Перед подключением оборудования необходимо определить способность домашней сети бани выдержать подобную нагрузку.

Технология сборки

Чтобы собрать электрокаменку для сауны своими руками, необходимо выполнить такие действия:

  1. Сначала составляют чертеж будущей печи, который зависит от таких данных: площадь печи, необходимая мощность нагрева, максимальные и минимальные габариты, месторасположение. Обычно электропечи делаются небольшими, основное пространство их конструкции — это клеть для камней.
  2. Расчет числа ТЭНов для печи. Их количество зависит от мощности будущей конструкции, размеров печи, мощности одного ТЭНа, который будет использоваться.
  3. После этого можно приступать к сборке печи для бань. Для этого ТЭНы фиксируются на раме, соединяются перемычками. Лист стали с толщиной в 3 мм используется в качестве основы, к нему крепят остальные детали, используя болты и сварку.
  4. Если каркас готов, необходимо сверху уложить камни максимально плотно, между ними почти не должно оставаться зазоров.
  5. Далее ставится защитный кожух, который также может изготавливаться из стального листа, как и основная конструкция. Дополнительно можно поставить кирпичную стенку, предусмотрев для этого постройку небольшого постамента под печь.
  6. Подключение электропечи выполняется с использованием последовательного, параллельного соединений ТЭНов, обязательно наличие терморегулятора, при помощи которого будет контролироваться нагрев камней. В данном случае рекомендуется использовать поворотные либо барабанные выключатели, сам элемент управления надо расположить таким образом, чтобы он находился в удобном для использования месте. Обычно регулятор ставится в парилке, чтобы можно было, не выходя из нее, самостоятельно устанавливать комфортную температуру в помещении.
  7. Последним этапом является проверка работоспособности печи, безопасности и комфорта ее использования.

Предлагаем ознакомиться: Лавочка в баню своими руками

Сегодня для небольших домашних саун лучше всего использовать не массивные кирпичные печи, которые занимают очень много места, а небольшие и компактные, но удобные электрические. Стоимость таких конструкций может быть довольно высокой, но можно сэкономить, поставить электропечь для нагрева камней своими руками. Технология ее изготовления доступная. Это клеть для камней, в которой для нагрева используются ТЭНы.

1. Составляем графические изображения будущей конструкции, определяем размеры помещения, по которым будет определятся размер печи, местонахождение, необходимую мощность. Стандартные электропечи не обладают большими габаритами, они очень компактны.

2. Рассчитываем количество ТЭНов. Их число будет зависеть от требуемой мощности печи, ее габаритов, а также мощности одного используемого электронагревателя.

Схема электрокаменки с ТЭНами

3. Осуществляем саму сборку электрокаменки. ТЭНы закрепляются на раме и с помощью перемычек соединяются. Предварительно подготовленный стальной лист, обладающий толщиной около 3 мм, скрепляем болтами или сваркой.

4. Плотно укладываем каменный наполнитель таким образом, чтобы камни располагались плотно, без щелей и зазоров.

5. Устанавливаем защитный кожух. Он может быть из того же материала, что и основа для печи – стального листа. Также можно осуществить монтаж кирпичной стенки, выполняющей все ту же защитную функцию.

6. Электропечь следует подключать с помощью параллельного и последовательного соединений ТЭНов. Необходимым элементом конструкции является терморегулятор, используя который, вы будете регулировать нагревание камней. Рекомендовано использование барабанных или поворотных переключателей.

7. Завершающий этап – проверка исправности печи, безопасности эксплуатации и способности выполнять все заданные функции.

Очевидно, что на сегодняшний день уместно использовать электрические печи для бань или саун, не обладающих большой площадью. Массивная кирпичная печь слишком громоздка я для небольших помещений. К тому же, для печей, в которых используется дровяное топливо, требуется слишком сложное обслуживание. Так как стоимость электрических конструкций довольно высока, вы можете существенно сэкономить, сделав электропечь самостоятельно.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Зачем русской бане парогенератор?

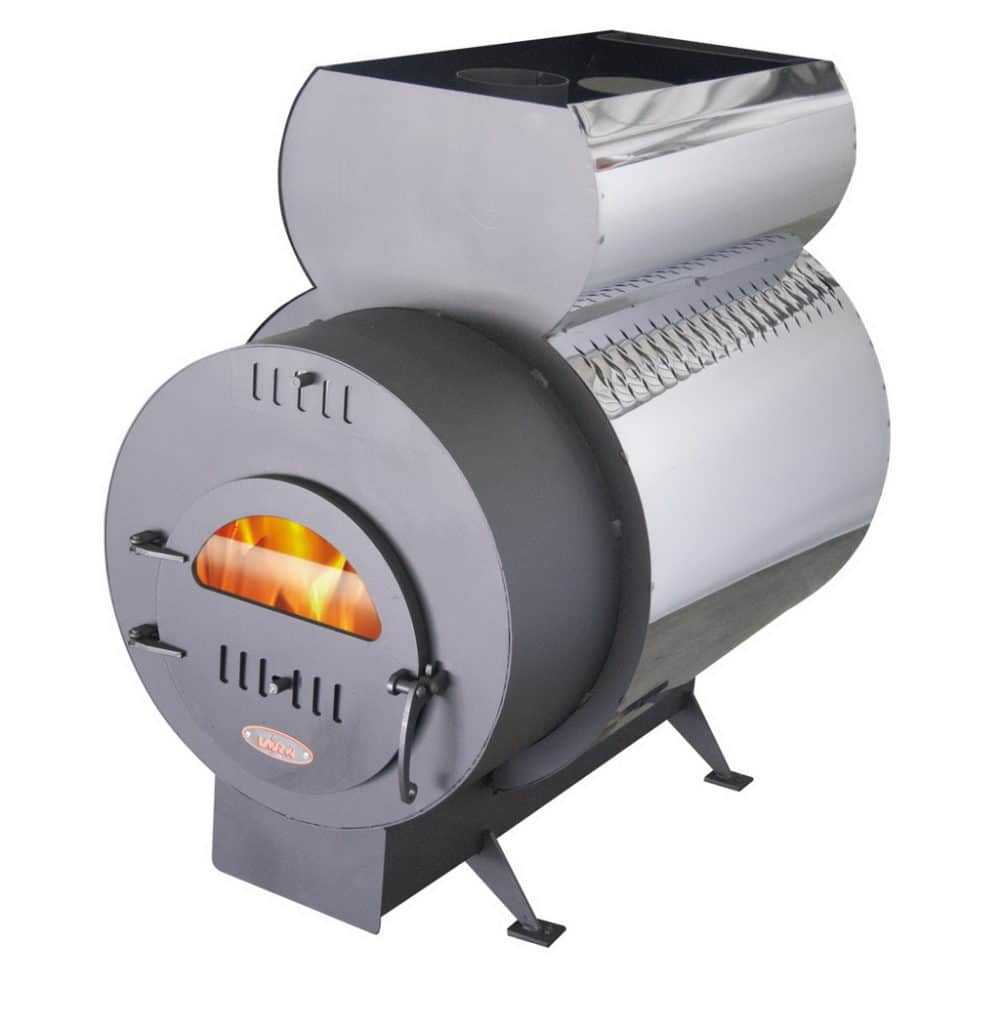

Печь с парогенератором

Отличительной особенностью русской бани от бань прочих видов, является то, что именно благодаря «легкому пару», получаемому в следствии полива раскаленных камней водой (настоями трав), образующийся пар является не только средством нагрева воздуха в парной, а также служит дезинфицирующим и оздоровительным средством.

Вода, переходя из жидкого состояния в парообразное выделяет большое количество тепла, при этом теплый воздух поднимается вверх, что дает человеку, принимающему водные процедуры прогреваться постепенно, поднимаясь с уровня пола на полог, расположенный выше.

Пар, получаемый при использовании отваров из целебных трав, является лечебным, при этом эффект ингаляции происходит незаметно от основного назначения бани, принятие санитарно-гигиенических процедур.

Раньше русская баня топилась «по-черному» и простейшим парогенератором являлись камни, уложенные вокруг котла с водой, под которым разводился огонь.

Современная русская баня топится «по-белому» и в качестве парогенератора выступает каменка, нагрев которой происходит не открытым огнем, а посредством нагрева камней отработанными газами от сжигаемого топлива и конструктивных элементов печи.

Кроме этого, для производства пара используются парогенераторы, работающие от электрической сети переменного тока и отличающиеся по способу нагревания воды (индукционные, электродные, с использованием ТЭНов).

Устройство

Паровой генератор по типу «классика» оснащен нагревательным элементом, питающимся электричеством. По принципу работы напоминает электрический чайник.

Если прибор эксплуатировать вместе с печью, то образовавшийся пар дополнительно покрывает камни. Срок эксплуатации печи увеличивается, электроэнергия экономится. При отсутствии обогревательного оборудования парогенератор функционирует, как самостоятельное устройство.

Большинство агрегатов оснащено:

  • датчиком безопасности;
  • баком для набора воды;
  • устройством, отвечающим за подготовку воды к использованию;
  • парообразователем;
  • насосом;
  • тюнером, предназначенным для управления.

О будущей конструкции

Устройство самодельной электрической печи для сауны

Простейшая модель электропечи состоит из корпуса коробчатой формы, внутри которого размещают бак с дверцей на горловине для подлива воды и несколько сваренных между собой ТЭНов. Сверху и между ними выкладываются камни. Нагреваясь камни отдают тепловую энергию в парную, поднимая температуру в ней до оптимального уровня.

Для металлических конструктивных элементов используют нержавеющую сталь, которая не корродирует в воде, не прогорает под воздействием высоких температур и не выделяет вредных веществ.

По возможности, управление прибором осуществляется электронным пультом, который должен находиться вне парной. Он соединяется с блоком нагрева печи электрическим кабелем.

Система нагрева срабатывает через включение таймера. Максимально допустимый уровень нагрева ТЭНов — 650ºС. Если температура снижается до 600ºС срабатывает датчик и загорается лампочка «Нагрев». Прогрев камней происходит при нахождении таймера в режиме ожидания.

Как только верхний слой камней нагреется до 550ºС таймер срабатывает и включается лампочка в позиции «Готово».

Камни также можно выложить сверху корпуса над ТЭНами на металлическую решётку, сваренную из арматуры и во время банных процедур поливать их водой или настоем трав для образования пара.
