Освещение в гараже: делаем освещение своими руками

Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Как сделать освещение в гараже своими руками – монтаж системы

Установить светильники не составит много труда. Как правило, в комплекте с ними уже поставляются штатные крепления или болты, в зависимости от особенностей конструкции (в первом случае можно применить дюбели). С креплением щитка не так все просто. Здесь лучше будет подобрать крепеж самостоятельно. Надо взять конструкцию с закрывающейся крышкой для максимальной безопасности. Размеры щитка – 60х60 сантиметров, можно больше для удобства его эксплуатации.

Свободное место в щитке необходимо для установки автоматов на свет, розеток, а также выделенных линий для инструмента. Учтите, что нужно еще включать в схему возможное автономное освещение гаража (выходы под генератор). Подключение должно быть тоже через автомат для безопасности использования всего оборудования.

Щиток лучше всего устанавливать на большие дюбеля в 4 точках по периметру, крепить только к прочной основе, чтобы не было никаких движений конструкции после привинчивания. Провода, которые исходят от автоматов до приборов освещения каждой линии, можно углубить в кирпичную стену при помощи штробореза (на 3-5 см), после чего оштукатурить. В металлических гаражах используются наружные скрытие гофры для проводов – так быстрее и проще.

Выбор схемы

Определившись, какие светильники выбрать для гаража, можно переходить к проектированию схемы. Лучше всего сделать их две. Основная подсветка обеспечивает общее обслуживание помещения, местная – точечное освещение определенных областей.

Для общего обслуживания гаража подойдут накладные осветительные приборы. Их легко монтировать на потолочной поверхности или стене. К устройствам предъявляются такие требования:

• закрытое исполнение с защитным стеклом высокой прочности;
• монтируемая сверху решетка из металла (ставится на изделия, размещенные ниже метра от пола);
• на пути светового потока устанавливается рассеиватель;
• устройства должны равномерно размещаться по площади помещения.

Обустраивать освещение гаража начинают с подбора ламп: их вида, числа, мощности и определения точек монтажа

Важно, чтобы большинство приборов направлялись на рабочие зоны

Простая схема освещения для гаража включает в себя понижающий напряжение трансформатор для светодиодных устройств (использовать сеть 220 В нельзя), автоматы (вводный, для розеток и питания), провода, УЗО и потребляющие компоненты. Вход в щиток распределения нужно заземлить, при этом сопротивление не должно превышать 4 Ом. Когда проводка не подсоединена к домашней сети, используется счетчик электричества. Розетки устанавливают минимум в 0,8 м от пола. Быстрый и экономичный вариант осветить помещение в отсутствие питания – светильник, снабженный аккумулятором.

Локальное освещение можно организовать с помощью прожектора на штативе, портативного фонарика или размещенной над столом лампочки. Приборы, входящие в общую сеть, часто устанавливаются на потолке либо на стыках стеновых плоскостей, образующих углы. Иногда их размещают и на самих стенах.

Варианты организации системы освещения гаража

Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.

Далее будут рассмотрено несколько вариантов организации освещения

Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению

Вариант №1

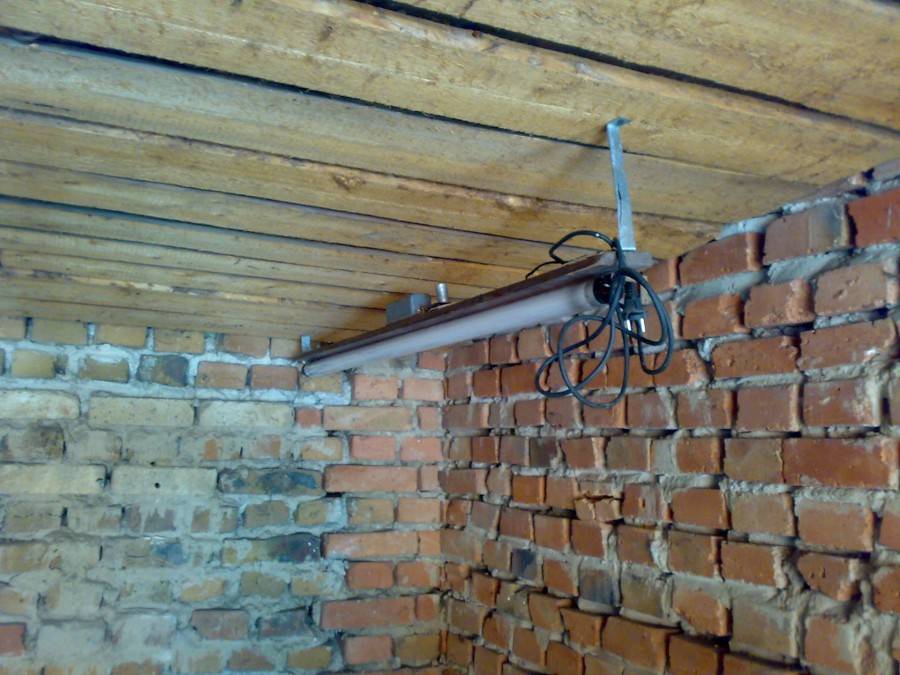

В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.

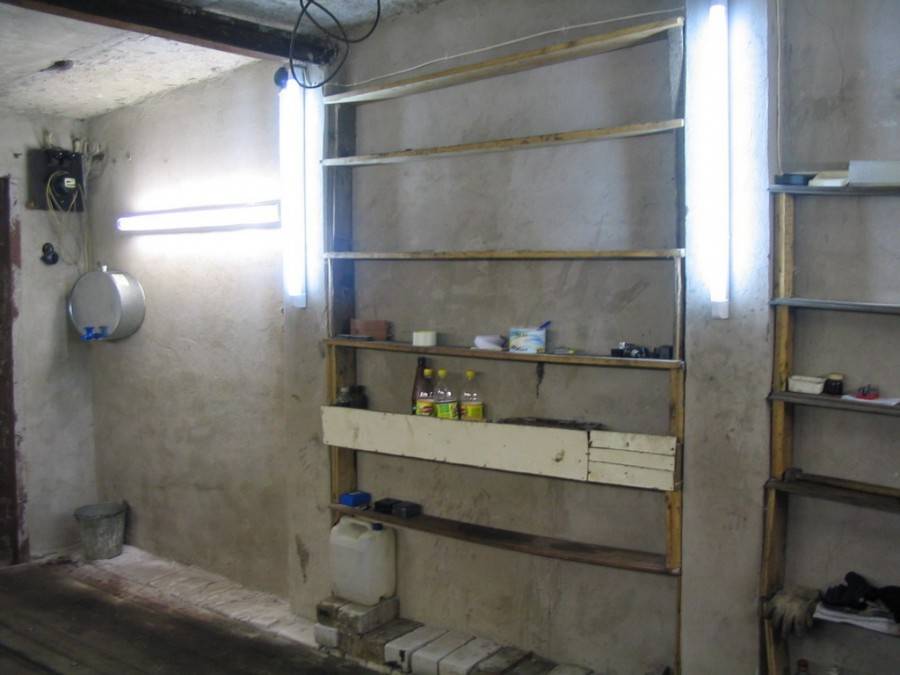

Вариант такого размещения ламп на стенах является крайне неудачным решением.

Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.

Вариант №2

Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.

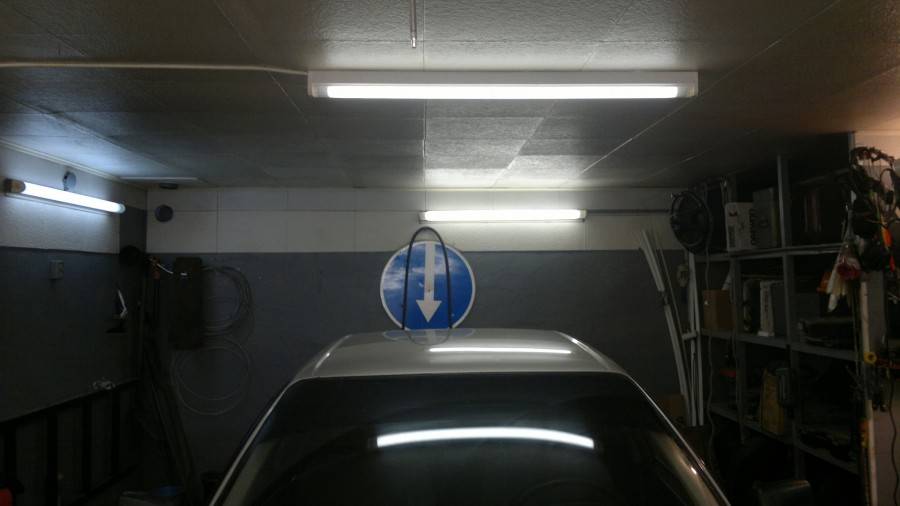

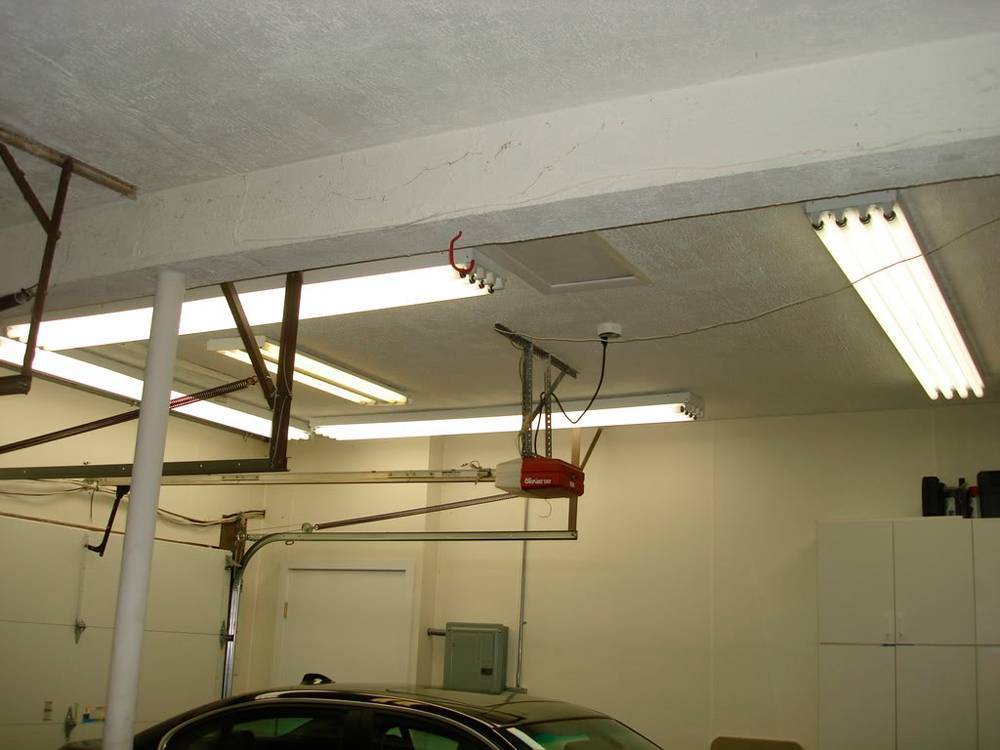

Гараж, обшитый металлическими листами светлого цвета

Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.

Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.

Вариант №3

Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.

Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения

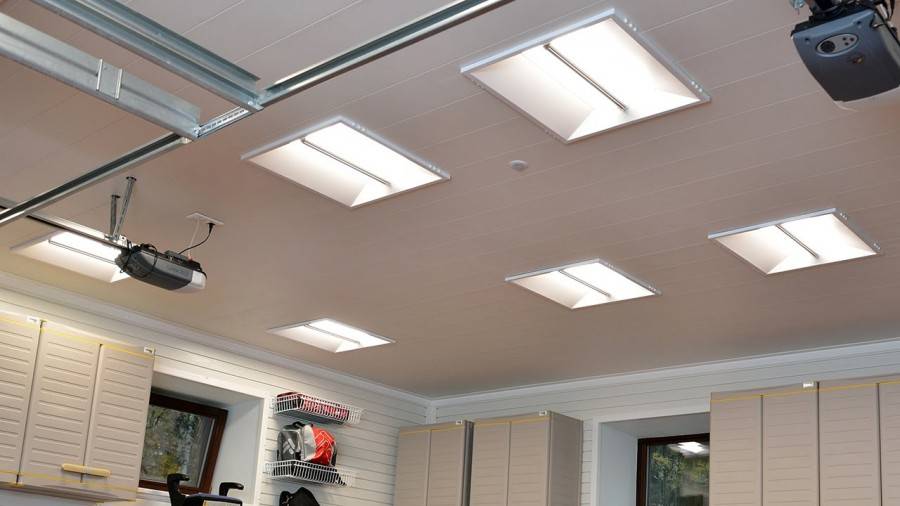

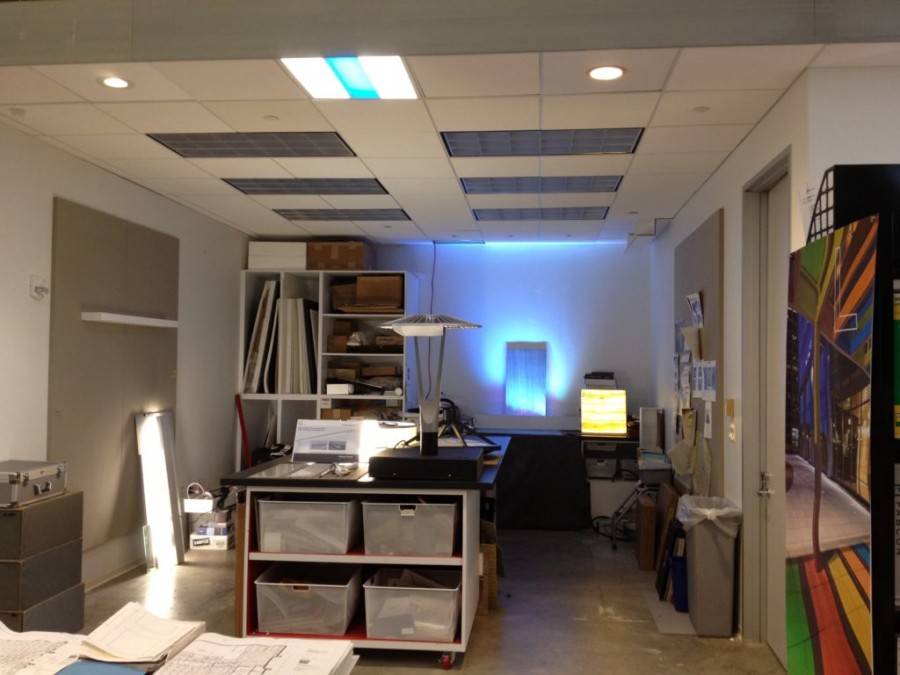

Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.

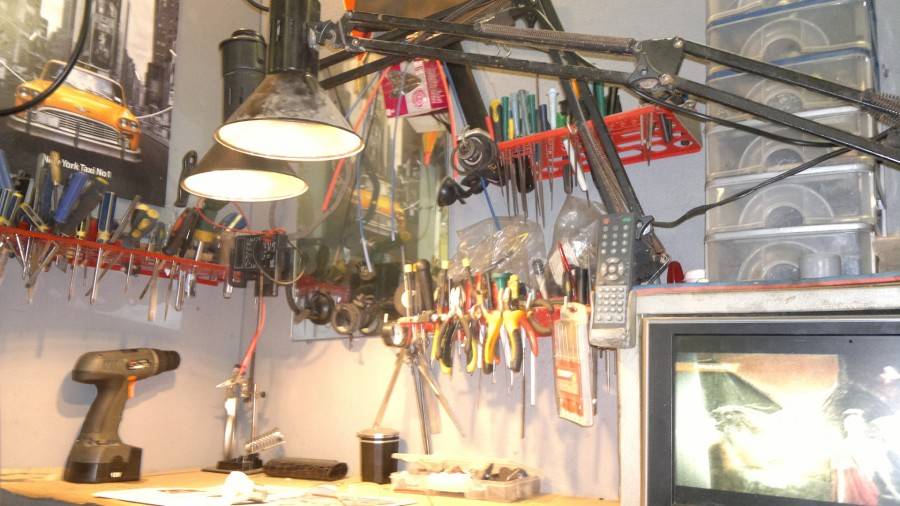

Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.

Вариант №4

В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.

Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии

Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.

*  *  *  *  *  *  *

Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.

В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

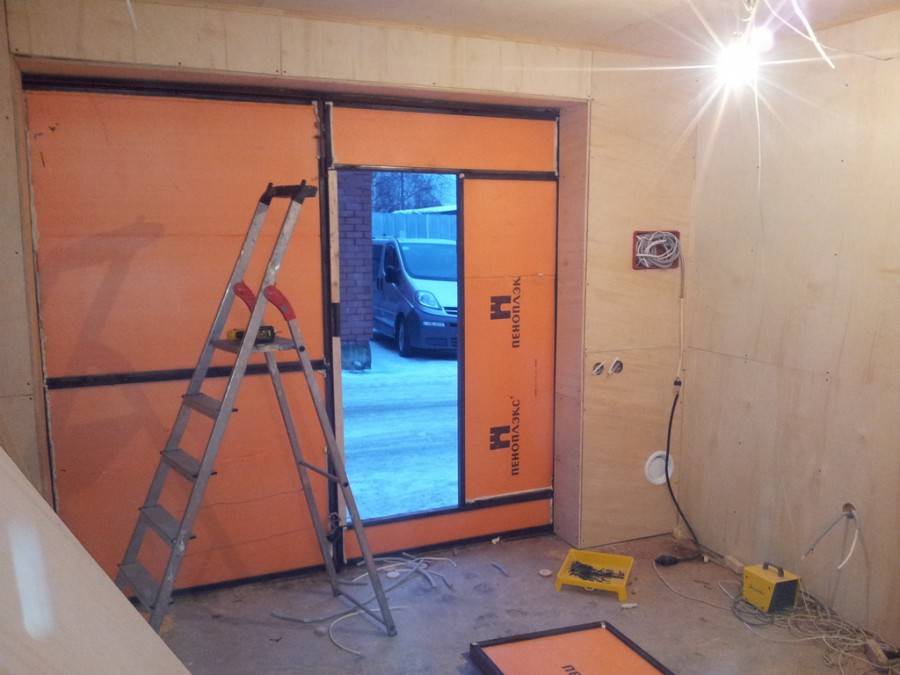

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

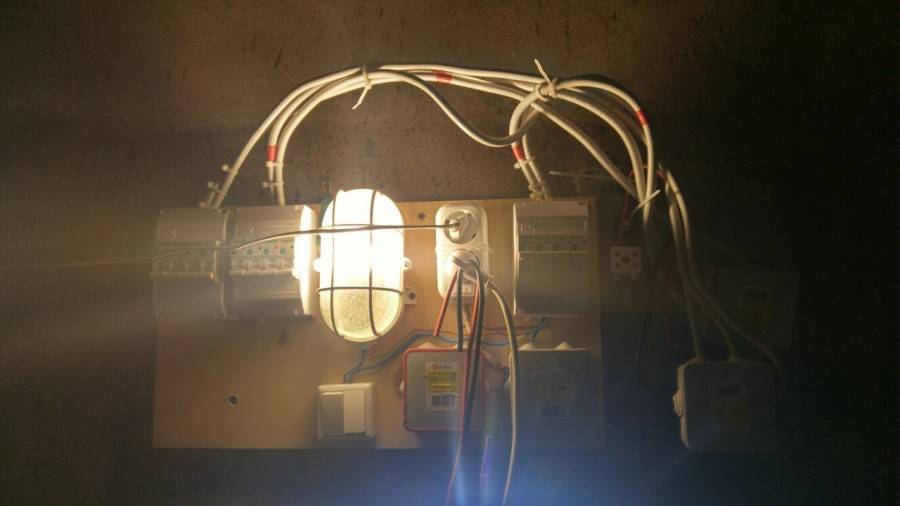

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Требования к электромонтажным работам

Мы не будем говорить о том, как именно нужно провести свет в гараж, т.к. данную технологию мы подробно описали в статье, на которую сослались в самом начале.

Единственное, о чем хотелось бы поговорить, это о требованиях к монтажным работам:

1. Искусственное освещение гаража не должно нагружать зрение человека. Более того, условия должны быть комфортными для ремонтных работ. Именно поэтому свет должен рассеиваться на каждый уголок помещения.
2. Рассеивание света должно быть равномерным, поэтому каждая лампочка обязательно помещается в плафон. К тому же, запрещается устанавливать лампочку без плафона, ведь она будет «бить в глаза».
3. Правильно размещайте светильники по всему периметру комнаты. Даже в смотровой яме изделия должны быть установлены с обеих сторон. Организовать общее освещение гаража можно как на потолке, так и на стенах, главное чтобы подсвечивалась вся площадь.
4. Позаботьтесь об экономии электроэнергии. Лучше один раз потратиться на дорогие, но экономные лампочки, чем каждый раз переплачивать на счету за электричество.
5. Безопасность электропроводки превыше всего. Мы уже говорили о том, что необходимо устанавливать влагозащищенные изделия с безопасным током. Еще один важный нюанс касается способа соединения проводов и прокладки кабеля. Соединять жилы рекомендуется клеммами ваго, скрутка, которую часто используют, крайне запрещена. Прокладку кабеля необходимо осуществлять открытым способом в кабель-каналах, чтобы ремонт проводки осуществлялся быстро, а в случае неполадок это можно было вовремя заметить по внешнему виду изделий.

Отдельно хотелось бы посоветовать вам ознакомиться со статьей, в которой рассказывается, как сделать свет в гараже без электричества. Ссылка на материал: https://samelectrik.ru/avtonomnoe-osveshhenie-garazha.html

Вот и все, что хотелось рассказать о том, как сделать освещение в гараже своими руками. Рекомендуем также просмотреть данный видео ролик, в котором подробнее указаны некоторые особенности выбора светильников, а также самих электромонтажных работ:

Все же не знаете, какой вариант освещения выбрать для собственных условий? Тогда советуем Вам проконсультироваться с нашими специалистами в категории «Задать вопрос электрику«!

Также читают:

• Отопление гаража электричеством
• Как сделать заземление в частном доме
• Как заменить электропроводку в доме

Требования и рекомендации по освещению гаража

Светильник светодиодный.

Автодома отличаются особенными условиями, специфическим микроклиматом, поэтому к осветительным приборам для такого пространства выдвигается ряд важных требований:

Изделий должно быть достаточно для равномерного освещения всех участков пространства, только тогда автовладелец без затруднений сможет найти инвентарь для проведения ремонтных работ, осуществить техобслуживание машины, помыть ее при необходимости. Хотя, даже это не самое главное. Потолочный свет должен быть ярким и равномерным хотя бы потому, чтобы позволить водителю парковаться без риска наезда на какой-либо предмет или столкновения со стеной

То есть от равномерности освещения пространства напрямую зависит уровень его безопасности для пользователей.
Для комфортной эксплуатации помещения важно организовать не только общее центральное освещение для гаража, но и локальное при помощи светодиодных ламп. Приведем несколько примеров: отдельно осветить стоит зону работы на верстаке, въезд внутрь гаража, смотровую яму, где проводятся ремонтные работы и т.п

Это также добавить пространству комфортабельности, функциональности. Такое решение также позволит экономно расходовать электроэнергию, ведь можно будет выключить те приборы, работа которых на данный момент не нужна.
Ввиду постоянного роста на электричество, важно, чтобы осветительные настенные приборы были доступны по стоимости, экономно расходовали электрическую энергию, работали длительное время без необходимости заменить изделие. Именно таким требованиям и соответствуют светодиоды.
Если местность характеризуется перебоями электроснабжения, хорошо позаботиться о подборе аварийного источника света. Причем, специалисты рекомендуют создать аварийный свет отдельно для основного помещения и отдельно для смотровой ямы, чтобы пользоваться автодомом было комфортно при любых условиях.

Почему именно светодиоды?

Этот вопрос активно обсуждается на многих конференциях по модернизации как бытовых, так и промышленных систем освещения. Ответ на данный вопрос кроется в неоспоримых преимуществах светодиодов, основными из которых являются:

• минимальное потребление энергии;
• превосходные световые характеристики;
• отсутствие вредных веществ;
• огромный срок службы.

Конечно, освещение гаража можно оставить на прежнем, устаревшем, уровне, если заходить в него примерно один раз в неделю на 10 минут. В остальных случаях необходимо задуматься о замене люминесцентных, галогенных и ламп накаливания на новые источники освещения. Сегодня и в гараже пришло время для перехода на новый формат освещения.

Малые размеры светоизлучающих кристаллов позволили разработчикам сконструировать лампы нового образца под любой имеющийся тип цоколя. Получается, что некоторые светильники в гараже можно продолжать использовать дальше, без траты средств на покупку новых.

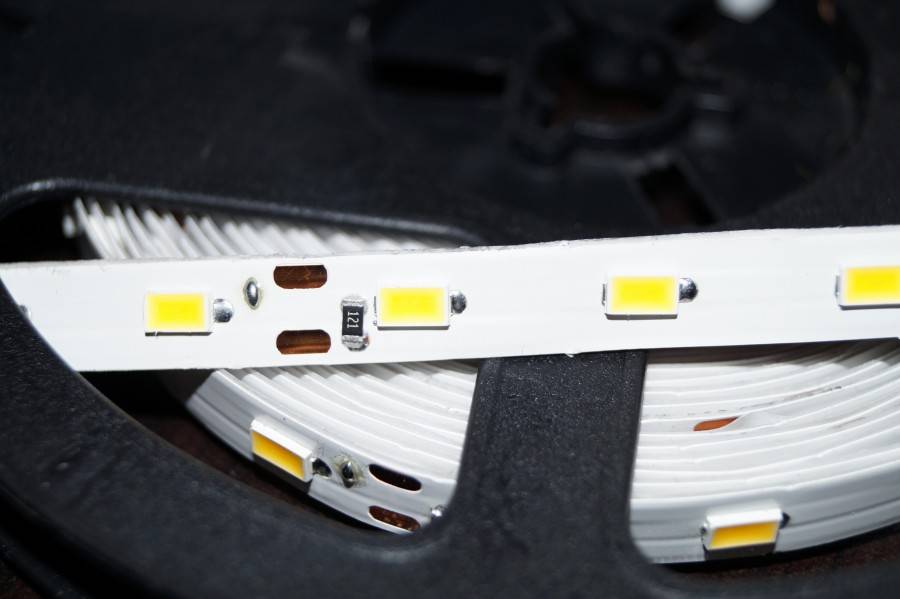

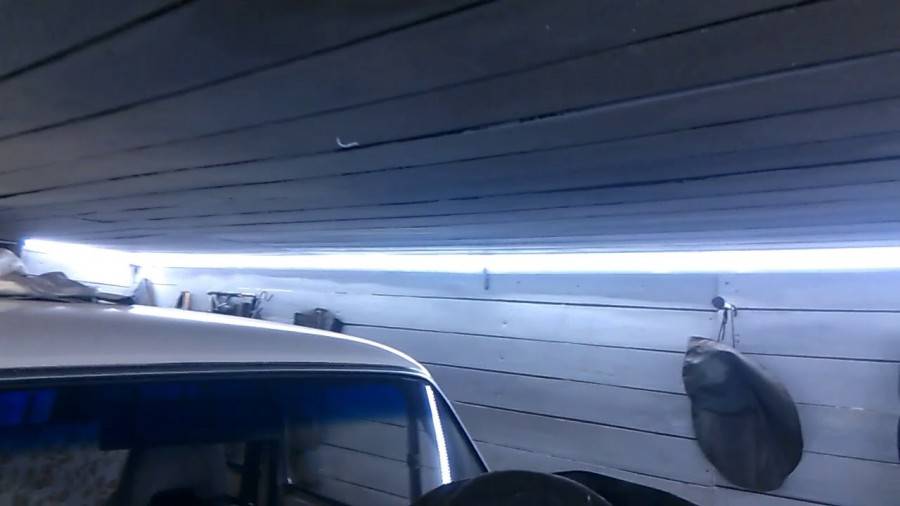

Если же в качестве осветительных приборов применить светодиодную ленту, то вовсе можно обойтись без громоздких и бьющихся плафонов. Рассредоточенность чипов по всей длине LED-ленты даёт эффект равномерного распределения светового потока во всём помещении, чего невозможно было достичь в точечных светильниках. В результате такого контурного распределения вероятность проявления зон затемненности практически нулевая. К тому же у лент нет хрупкой стеклянной колбы, что для гаража является явным плюсом.

Ещё одно достоинство новаторского освещения для гаража в том, что полупроводники не меняют своих физических свойств при отрицательных температурах и могут быть использованы вплоть до -50°C

Это весьма важно, если учесть, что в большинстве случаев гаражи не отапливаются

Ветрогенераторы и солнечные панели

Если вам необходимо автономное отопление, и при этом вы готовы вложить в это деньги, хорошим решением станет использование ветрогенераторов или солнечных панелей.

Не могу сказать, что вариант идеальный, но на фото выглядит эффектно. Такая схема имеет ряд недостатков:

• Вряд ли удастся самому разобраться, как сделать питание от батарей или ветрогенератора;
• Оборудование изначально стоит дорого, хотя в последнее время наблюдается тенденция снижения его цены;
• Компактные ветряки или панели могут питать только светодиоды на 12 Вольт, и не более. Обеспечить питанием более мощные светодиодные панели они вряд ли смогут. Потребуется более серьезные панели и ветрогенераторы;
• Потребуется приобретать дополнительные компоненты. В именно АКБ накопительного типа;
• Оба источника напрямую зависит от погоды. Нет солнца или нет ветра, и соответственно нет света, если запасы в АКБ иссякнут.

Технологии интересные и перспективные, но пока со слишком маленьким КПД. Плюс не стоит забывать о вандализме. Столь дорогостоящее оборудование мало кто рискнет устанавливать далеко от дома. А гараж при частном доме вполне можно запитать от централизованного электроснабжения.

Лучшие электроприборы

Производители предлагают потребителям большой выбор светильников, у востребованных товаров имеются достоинства с недостатками.

Подходящие лампы для освещения:

Люминесцентные лампы. Они световой поток распространяют равномерно, светильники экономичны и отличаются долговечностью. Их плюсы очевидны, однако прежде чем их покупать следует узнать и о минусах.

Если в гараже температура опускается ниже 5 градусов выше нуля, часто люминесцентные лампы не загораются, когда в электросети происходят перепады напряжения, свет ламп тускнеет. Эти светильники нужно использовать в отапливаемом помещении, где установлен стабилизатор напряжения.

Галогенные лампы. Эти светильники отличаются высокой энергоэффективностью до 22 лм/Вт, их применяют для освещения отдельных зон. Галогенные лампы работают исправно, если напряжение в сети 12 Вт, поэтому для них придется приобретать специальный блок питания.

Среди недостатков нужно отметить неустойчивость к механическим воздействиям, скачкам напряжения и загрязнениям. Если вы планируете устанавливать именно галогенные светильники, то позаботьтесь о том, чтобы защитить их от агрессивных факторов во время эксплуатации.

Светодиодные лампы и ленты. Светодиоды для гаража автомобилисты применяют редко, они помогают организовать локальное освещение. Среди плюсов следует выделить экономное потребление энергии, хороший индекс цветопередачи, нет пульсаций светового потока, продолжительная эксплуатация, безопасность.

Главный минус – это дороговизна светодиодных лент с лампами, хотя изделия полностью окупаются быстро.

Энергосберегающие лампы. Светильники, позволяющие экономить электроэнергию, – самый выгодный вариант с экономической точки зрения.

Энергосберегающие лампы служат долго, работают одинаково хорошо в различных температурных режимах, имеют отличную светоотдачу и отличаются низким энергопотреблением. Освещение ямы в гараже можно сделать со световым потоком в различных вариациях.

Лампы накаливания. Сегодня популярными продолжают оставаться лампы накаливания, они доступны, легко монтируются и неприхотливы в эксплуатации. Но а теперь о минусах, к ним относятся недостаточно продолжительный срок службы, неравномерное распределение светового потока, высокое потребление энергии.

От лампы накаливания свет двух спектров: желтый с красным, оба они далеки от белого, поэтому цветовое восприятие ухудшается. Низкий КПД подобных ламп объяснить можно легко – большая часть потребляемой энергии трансформируется в тепло.

Филиппинские фонари

Практичность и целесообразность метода низкая, но все же такой фонарь вызывает повышенный интерес. Суть его заключается в использовании солнечного света, который будет проникать внутрь гаража через бутылку. Согласитесь, интригует.

Схема выглядит так:

• берется обычная пластиковая бутылка, очищается и моется;
• сверху надевается прямоугольный экран из нержавейки;
• в емкость наливается вода на 3 см выше экрана;
• воду следует смешать с отбеливателем или хлоркой (так она не зацветет);
• в крыше делается отверстие;
• закрепляется светильник;
• свет солнца преломляется и создается освещение внутри гаража;
• все стыки закрываются силиконом.

Подобное творение выдает мощность, которая равна 50 Вт лампе накаливания и может освещать до 10 квадратных метров. Если это какой-то сарай, то филиппинку сделать можно. Причем сразу несколько.

Но вот только ни один здравомыслящий человек не будет дырявить кирпичный или бетонный потолок, чтобы вставить туда пластиковую бутылку.

Выбор осветительных приборов

Для начала стоит затронуть тему использования осветительных приборов. Достаточно часто в гаражах встречается стандартная и совершенно неподходящая для полноценного освещения схема, предусматривающая одну лампу накаливания, закреплённую на потолке в центре.

Выбор мощности и количества светильников напрямую зависит от того, какой способ получения электричества предусмотрен в гараже. Если это гаражный кооператив или частный гараж с подведённой к нему электросетью, которая питает расположенные поблизости дома и строения, тогда экономить на лампах не придётся. Можно брать любые устройства с различной мощностью и энергопотреблением.

Если же это автономное освещение, тогда придётся чётко рассчитать количество доступной энергии и количество ламп с их мощностью, чтобы ресурса источника хватало на достаточно продолжительное время.

При покупке ламп следует ориентироваться на показатели интенсивности световых потоков из расчёта на 1 Вт мощности. Безальтернативным лидером здесь выступает светодиодная лампа. Несколько хуже работают люминесцентные светильники, а замыкают четвёрку лидеров галогенные устройства и лампы накаливания. Последние и вовсе использовать не стоит, поскольку они требуют много энергии, но основную часть тратят на нагрев, а не на создание световых потоков.

Поскольку гараж является замкнутым пространством, преимущественно с высоким уровнем влажности и с отсутствующим отоплением, к выбираемым лампочкам предъявляются особые требования. А именно:

• высокие показатели эффективности и создаваемого света при минимальном потреблении электроэнергии;
• устойчивость и прочность при случайных ударах, толчках;
• высокий уровень влагозащиты;
• стойкость к температурным перепадам;
• устойчивость к пыли;
• свойства стабильной работы в условиях нестабильного напряжения;
• соответствие доступному входному напряжению от централизованной или автономной электросети.

Объективно лучше всего покупать светодиодные лампы. В настоящее время их стоимость значительно упала, если сравнивать с изделиями прошлых лет, но повысилось качество, надёжность и долговечность.

Про лампы накаливания вы уже знаете, потому лишний раз напоминать об их недостатках при фактически отсутствующих преимуществах, кроме низкой цены, не стоит.

Люминесцентные лампы нестабильно работают в условиях пониженных температур, когда градусник опускается ниже отметки -5 градусов Цельсия. Также они не любят недостаток напряжения в сети, от чего быстрее перегорают и могут мерцать.

Галогенные светильники в теории неплохие, но конкретно для гаража не подходят. Всему виной обязательное наличие защиты от пыли, перепадов напряжения. Плюс их следует размещать так, чтобы не допускать прикосновения.

Это в очередной раз подтверждает, что лучшим решением при организации освещения в гараже будет использование светодиодных светильников. При выборе светодиодов отдельно подумайте насчёт покупки подходящих плафонов. Здесь предпочтительнее использовать матовые плафоны, способные защищать лампы и рассеивать свет, который не будет раздражать глаза, а также уменьшит резкость и численность создаваемых теней.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

• щиты ставят на негорючих основаниях справа от двери или ворот;
• целесообразно размещать электрические трассы скрыто;
• при невозможности скрытого монтажа применяют короба из пластика или металла;
• эти короба крепят на стены максимально надежно;
• для установки розеток и выключателей применяют открытые коробки;
• осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

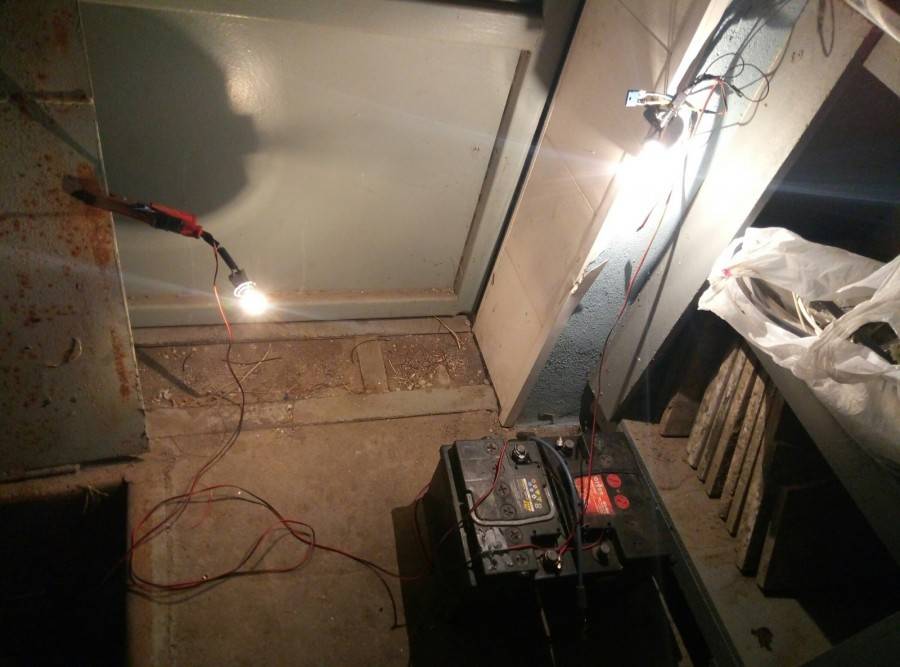

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Выбор светильников и их расположения

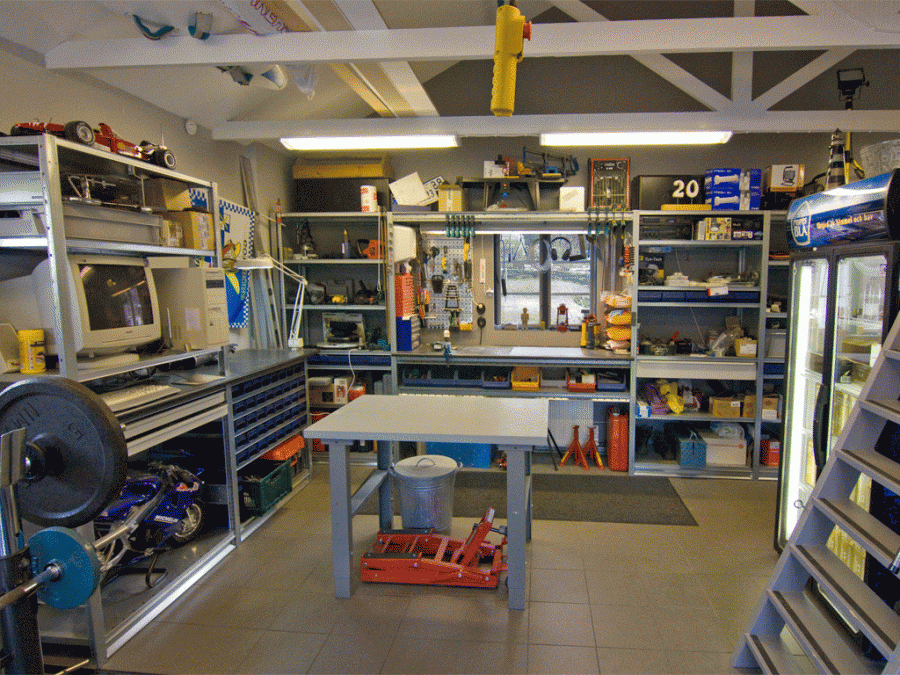

Разместить свет освещая все рабочие зоны.

Для регулярной работы с автомобилем рекомендуется сделать общую и локальную схемы освещения. Общая подсветка удовлетворит основную потребность в световом потоке, а локальная — точечно осветит рабочие зоны.

Общее освещение

Для освещения всего гаража стоит использовать накладные светильники. Они занимают немного места и подходят для потолочного и настенного размещения.

К лампам для общего освещения предъявляются следующие требования:

1. Они должны быть закрытого типа и иметь прочное защитное стекло.
2. На светильники, прикрепленные ниже 1 м от пола, нужно установить металлическую решетку, предохраняющую их от механического повреждения.
3. На пути излучения должен располагаться рассеиватель.
4. Общий световой поток нужно разделить на несколько источников, в помещении не должно быть резкого градиента освещенности и теневых зон.

Локальная подсветка

Для освещения верстака, рабочего стола или отдельных зон машины могут потребоваться дополнительные лампы.

Правильно установленный светильник отвечает следующим требованиям:

• находится вне поля зрения при работе;
• не раздражает и не слепит глаза;
• хорошо освещает рабочую зону;
• прочно фиксируется в заданном положении (для подвижных приборов).

Единственный локальный светильник желательно делать переносным или монтировать на поворотный кронштейн. Это позволит поворачивать источник света, направляя поток на нужную часть машины или другой конструкции.

Выполняем все правила установки.

Нормативы освещенности рабочих поверхностей

наименование участка	разряд и подразряд зрительной работы	освещенность ***, лк
при системе комбинированного освещения	при системе общего освещения
всего	в том числе от общего
посты мойки и уборки автомобилей	6	—	—	200
посты то и ремонта	5а	400***	200	300
осмотровые канавы	5а	400***	200	—
агрегатный, моторный, электротехнический участки	4а	750***	200	300
кузнечный, жестяницкий, сварочный участки	4б	500	200	200
ремонт аккумулятора	4б	500	200	200
приготовление электролита	6	—	—	300*
ремонт и монтаж шин	5а	400	200	300
малярный и краскоподготовительный участки	4б	500	200	200
столярный и обойный участки	4а	1000	200	400
помещение для хранения автомобилей	8б	—	—	75
складские помещения (без постоянных рабочих мест)	8а	—	—	50

Установка электрического щитка

Рассмотрим более подробно установку распределительного шкафа. Многое зависит от выбора места его расположения. Правилами оговаривается, что распределительные щиты устанавливаются в удобном для пользования и обслуживания месте. Кроме того:

• высота над уровнем пола определена в пределах 150–180 см;
• расстояние от щитка до водопроводных труб и системы канализации должно быть не более 1 м (ПУЭ п.7.1.28);
• материал шкафа должен быть несгораемым (не поддерживающим горение);

• дверца обязательно снабжается запорным устройством (замком, задвижкой, щеколдой) и смотровым окном, через которое должны хорошо просматриваться цифры на счётчике.

  Распределительный щиток должен обязательно закрываться на ключ и иметь окно для просмотра показаний счётчика

Как правило, вводной кабель приходит в гараж со стороны дверей. Там же устанавливается и распределительный шкаф. Последовательность действий следующая:

1. Закрепить ящик на выбранном месте. Для крепления обычно используются саморезы, которые вкручиваются в стену через специальные отверстия в задней стенке щитка.
2. Завести все приходящие на щиток кабели. Для этого в боковых стенках есть специальные отверстия с гермовводами.

3. Закрепить DIN-рейку. Это специальная металлическая пластина, на которую устанавливаются все электрические приборы.

   DIN-рейка имеет специальные выступы для крепления модульных электрических приборов

4. Закрепить все необходимые элементы (счётчик, автоматы, УЗО) на DIN-рейку при помощи имеющихся на них фиксаторов.

   Автоматические выключатели, нулевые колодки и другие модульные элементы имеют защёлки для установки на DIN-рейку

5. Установить нулевую колодку.

6. Зачистить провода. Если используется многожильный кабель, концы проводов желательно опрессовать. Также опрессовываются соединения из нескольких одножильных проводов. Для этого потребуется специальный инструмент — пресс-клещи.

   Многожильные провода или места соединений нескольких проводников желательно опрессовать

7. Произвести соединения согласно схеме. Фазовые провода заводятся в автоматы и УЗО, нулевые — соединяются через нулевую колодку.
8. Затянуть все соединения с максимальным усилием. Это необходимо сделать для устранения возможного дребезга контактов.
9. Пригласить представителя энергосбытовой компании для опломбирования счётчика и получения разрешения на ввод системы в эксплуатацию.

Теперь, уходя из гаража, не забудьте выключить все автоматы.

В заключение расскажем о том, какими проводами лучше делать монтаж. Для площади сечения вводного кабеля приняты следующие нормы :

• для тока 25 А — 6 мм2;
• для тока 40 А — 10 мм2;
• для тока 63 А — 16 мм2.

Силовое оборудование внутри щитка соединяется медными одножильными проводами. Согласно принятым стандартам, сечение этих проводов должно быть:

• при максимальном токе в 15 А — 1,5 мм2;
• при максимальном токе в 21 А — 2,5 мм2;
• при максимальном токе в 27 А — 4 мм2;
• при максимальном токе в 34 А — 6 мм2.

Видео: модернизация света в гараже

Сделать самостоятельно проводку в гараже может каждый человек

Для этого необходимо соблюдать осторожность при обращении с электричеством и следовать правилам личной безопасности. Консультация с опытным электрослесарем поможет определиться с выбором материалов на рынке

Внимательное изучение ПУЭ даст возможность избежать грубых ошибок.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром
