Смотровая яма в гараже своими руками: процесс и рекомендации по монтажу , как сделать смотровую яму

Размеры и положение смотровой ямы в гараже

Расположение ямы по осевой линии — самое оптимальное

Четких рекомендаций и нормативов ГОСТ относительно параметров и стандартов гаражной ямы не существует. Каждый владелец недвижимости может выкопать ее в любое время, устанавливая размеры, которые он считает нужным.

Оптимальным вариантом является расположение сооружения по осевой линии пола строения. Благодаря такой планировке транспортное средство без риска сможет въезжать в помещение, а его хозяин спокойно передвигаться вдоль его стен. Чтобы исключить вероятность падения, когда машина вне гаража, углубление можно просто закрыть настилом.

Рекомендации по размерам следующие:

  • Высота. Рекомендуется брать рост человека и добавлять к нему 15-25 см.
  • Длина. Рекомендуется в пределах 450-550 см, чтобы иметь возможность провести осмотр и ремонт всей нижней части техники. Часто достаточно вазы 200 см, автомобиль по мере необходимости просто переставляют с места на место.
  • Ширина. Тоже определяется комплекцией водителя, но с расчетом того, что в помощь может быть привлечен человек более крупного телосложения. Универсальным считается расстояние 80-90 см между боковыми стенками.

Владелец гаража может вырыть и укрепить небольшой котлован, хорошо сэкономив и без ущерба для качества.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.


Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.


Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом


Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

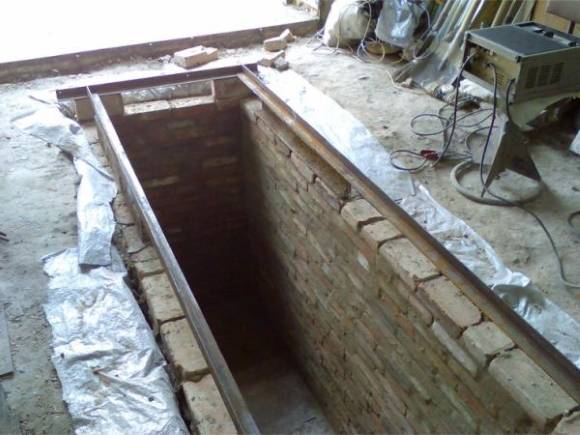

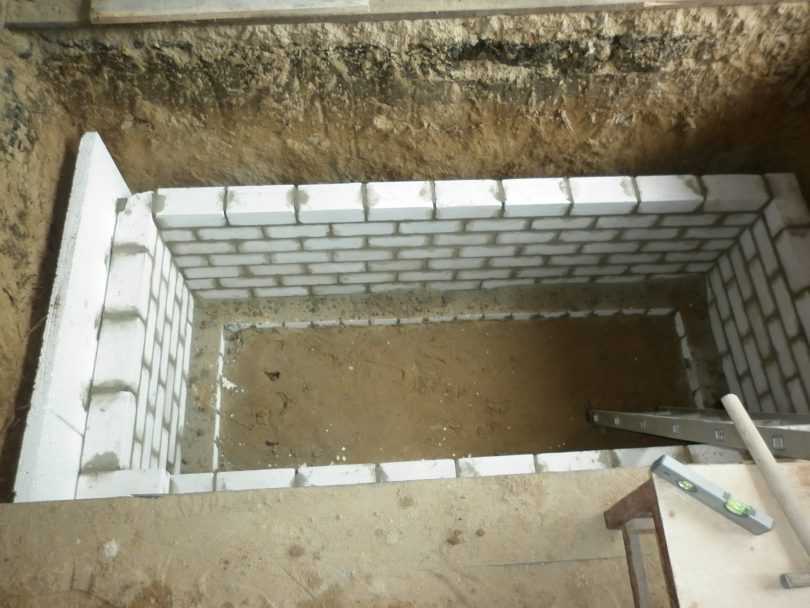

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.


Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

2 Как правильно построить подвал?

Как и обустройство внутреннего погреба, строительство фундамента с подвалом должно предусматриваться еще на стадии проектирования дома либо гаража.  Технологии их строительства мало чем отличаются, за исключением разницы в размерах помещений — тот же пол из бетонной стяжки, стены из ФБС либо кирпича, да и потолок в подвале также делается из заводской плиты перекрытия.

Однако большие размеры подвала, который может занимать всю площадь частного дома, требуют гораздо более серьезных затрат на его устройство, и поэтому принимая решение о необходимости подвала, нужно быть полностью уверенным в целесообразности его строительства.

Подвал одноэтажного дома

Основной причиной из-за которой подвал строитель нельзя, является высокий УГВ (уровень грунтовых вод). Даже не смотря на существование множества эффективных способов дренирования, в некоторых случаях проще и дешевле будет сделать пристройку на первом этаже дома, чем бороться с грунтовыми водами.

Разберемся, как построить подвал:

  1. Экскаваторами разрабатывается котлован требуемых размеров.
  2. Выполняется разметка фундаментной плиты на дне котлована.
  3. Монтируется разборная опалубка из досок по высоте плиты, внутрь опалубки засыпается песчано-гравийная подушка толщиной 20-30 см.
  4. Поверх подсыпки заливается подбетонка толщиной до 5 см, которая после отвердевания покрывается гидроизоляцией.
  5. На подбетонке собирается армокаркас из прутьев диаметром 14 мм. Плиту нужно армировать каркасом в два пояса с ячейками 25*25 см. Соединение арматуры выполняется сваркой либо вязальной проволокой.
  6. Плита бетонируется бетоном марки М400.
  7. После набора фундаментом остаточной прочности поднимаются стены подвала из ФБС. Каждый 4 ряд кладки необходимо армировать стержнями диаметром 12-16 мм, которые закладываются в проделанные на поверхности блоков штробы.
  8. По завершению кладки стен краном укладывается плита перекрытия, выполняющая функцию потока подвала.

Далее выполняются рассмотренные в предыдущем разделе гидроизоляционные работы. Пару слов  о том,  как сделать лестницу в подвал. Это может быть деревянная, металлическая либо отлитая из бетона конструкция.  Оптимальная ширина лестницы — 80-90 см,  просвет — 200 см, уклон — от 20 до 30 градусов, высота одной ступени — 20 см.

Металлическая лестница

Наиболее надежной и простой в обустройстве является металлическая лестницы. Чтобы ее сварить вам потребуется два швеллера, уголки 5 см для каркаса ступенек и листовой металл для их обшивки. Готовую конструкцию необходимо забетонировать в ямах глубиной 20 см, в плите перекрытия лестницы фиксируется с помощью анкеров из арматуры.

Если условия на участке позволяют вести строительство подземного подвала, то обустроить его можно и в уже существующем здании. Однако тут могут возникнуть проблемы с нехваткой высоты фундамента, который будет использоваться в качестве стен подвала. В соответствии с правилами СНиП, высота подвала частного дома должна составлять 2 метра. С учетом толщины плиты пола, котлован нужно будет разрабатывать как минимум на 2.1 м.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

    • Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
    • Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом; Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы; Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер до упора в отверстие и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер до упора в отверстие и затяните гайки;

    • Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
    • Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 3

Располагая верстаком в гараже, вы можете выполнять ремонт самостоятельно, не прибегая к дорогостоящим гаражам и коммунальным услугам.

Сборные верстаки не дешевы и не всегда помещаются в мусор, поэтому лучше построить письменный стол для мастерской собственными руками.

Перед началом работы необходимо определить тип Workbench и выбрать дополнительные функции для вашей модели.

Сколько стоит устройство простого ленточного фундамента

Во сколько обойдется устройство обычного ленточного фундамента, если земляные и бетонные работы выполнять самостоятельно? Средняя цена, которая учитывает гидроизоляцию и утепление – до пяти тысяч рублей.

Полезное Видео с подробным описанием происходящего:

На чем не стоит экономить:

  • приобретайте готовый наливной бетон с присадками. Переплата небольшая, а прочность и надежность смеси гарантирована;
  • не экономьте на гидроизоляции и утеплении, экструдированный пеноплекс – недорогой материал.

Выбирая тип фундамента, рассчитайте все затраты. В некоторых случаях простая бетонная лента с утеплением и гидроизоляцией обойдется дороже, чем быстрая установка надежных винтовых свай.

Пошаговое руководство по строительству овощной ямы с утеплением

Строительство овощной ямы имеет свои особенности.

Чертёж

Для овощной ямы важны и наличие гидроизоляции, и глубина.

Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.

Вариант с оптимальными размерами для этого сооружения

Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.

Необходимые материалы и инструменты

Для изготовления овощной ямы в гараже потребуются следующие материалы:

  • гидроизоляционное полотно;
  • арматурные прутья;
  • песок;
  • гравий;
  • доски для опалубки;
  • металлические уголки;
  • проволока;
  • кирпичи, металлические листы, доски или бетон М 250.

При строительстве этого сооружения не обойтись без таких инструментов:

  • штыковой и совковой лопаты;
  • бетономешалки;
  • ёмкостей для бетонной смеси и воды;
  • паяльной лампы;
  • двустороннего скотча;
  • шуруповёрта.

Расчёты материалов для возведения овощной ямы аналогичны смотровой.

Инструкция по изготовлению

Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:

  1. Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
  2. Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
  3. Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
  4. Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.

Утрамбованный гравий с песком выполнят дренажную функцию

Правиьное обустройство ямы в гараже – это уверенность автовладельца в том, что в случае несложной поломки при элементарных знаниях автослесарного дела, он сможет сэкономить на обращении в СТО.

А это сегодня, а в разгар очередного затянувшегося экономического кризиса, при наших разбитых дорогах, приводящих к поломкам, просто необходимое условие.

Но как сделать яму в гараже своими руками и возможно ли это, когда гараж уже построен? На все эти вопросы мы ответим далее в статье.

Как сделать овощную яму в гараже

Если в гараже уже есть смотровая яма, погреб делается отдельно, в другом конце помещения или рядом с ней, обычно он располагается на небольшом расстоянии от стены, примерно в полуметре, и в отличие от СЯ у него несколько другие размеры:

  • длина – 2,5-3 м;
  • ширина – 2-2.5 м;
  • глубина – примерно 1,7 м.

Размеры погреба могут отличаться от вышеуказанных габаритов, все зависит от величины самого гаража. В этом строении обязательно должна быть предусмотрена герметичная крышка-люк, приставная лестница (лучше ее изготовить из дерева). В погребе следует предусмотреть:

  • защиту от влаги;
  • вентиляцию;
  • засыпной пазух.

Электричеством и теплоизоляцией овощную яму дополняют по желанию, перед строительством важно предусмотреть два момента:

  • нужно убедиться, что под будущим погребом не проходят силовые провода, нет водоканала или газопровода;
  • грунтовые воды должны проходить ниже уровня фундамента предполагаемой овощной ямы.

Как и при создании СЯ для погреба также в первую очередь выкапываем котлован, затем:

  • на дно посыпаем и утрамбовываем слой щебня, примерно 10-12 см;
  • укладываем следующий слой – строительный песок (около 15 см), тщательная утрамбовка здесь тоже обязательна;
  • заливаем дно ямы битумом или другим подобным составом, если необходима гидроизоляция, стелем рубероид (также можно использовать другой подобный материал);
  • заливаем бетоном, для прочности конструкции его желательно армировать;
  • даем бетонному раствору хорошо схватиться и высохнуть, затем укрепляем стены — заливаем бетоном или выкладываем кирпичом (последний вариант наиболее предпочтителен).

Стандартная толщина стен – в полтора кирпича, для прочности и лучшей гидроизоляции промазываем кладку битумным раствором. Стены ямы должны быть очень прочными, ведь автомобиль может размещаться в любом месте гаража, и нежелательно его оставлять на хранение на смотровой яме.

Потолок в погребе выполняется в виде свода, чтобы потолочные кирпичи удержать при строительстве, их выкладывают на дощатом шаблоне. Верхнюю часть погреба можно сделать из бетона, главное, чтобы она была прочной, а лаз обычно изготавливается посередине. В овощной яме потолок нередко утепляют, в качестве материалов используют пенопласт и керамзит, чтобы утеплительный слой закрепить, его заливают горячим битумом. Также для утепления используют стекловату, опилки с цементом, теплоизоляцию можно не применять в условиях мягкого и теплого климата.

В погребе необходимо сделать полки для съестных запасов, емкости для хранения овощей. Полки обычно изготавливаются из досок и брусьев, проветривание помещения в основном обеспечивается посредством естественной вентиляции. Принудительная вентиляция эффективнее обеспечивает циркуляцию воздуха, но и требует более значительных финансовых затрат. Обычно для принудительной вытяжки применяется электровентилятор, он монтируется непосредственно в вентиляционной трубе.

Размеры смотровой ямы

В основе размерных показателей лежит автомобильная база, а точнее, расстояние между колесами вашего авто, как по ширине, так и по длине. Но есть и минимальные параметры ширины, которые чаще и берутся за основу. Это 80-85 см. Что касается длины, то к длине автомобиля приплюсовывают 1 м. Хотя надо отдать должное, что для удобства использования смотровой ямы многие не останавливаются на этом размере, поэтому в гаражах можно встретить ямы длиною до 6 м.

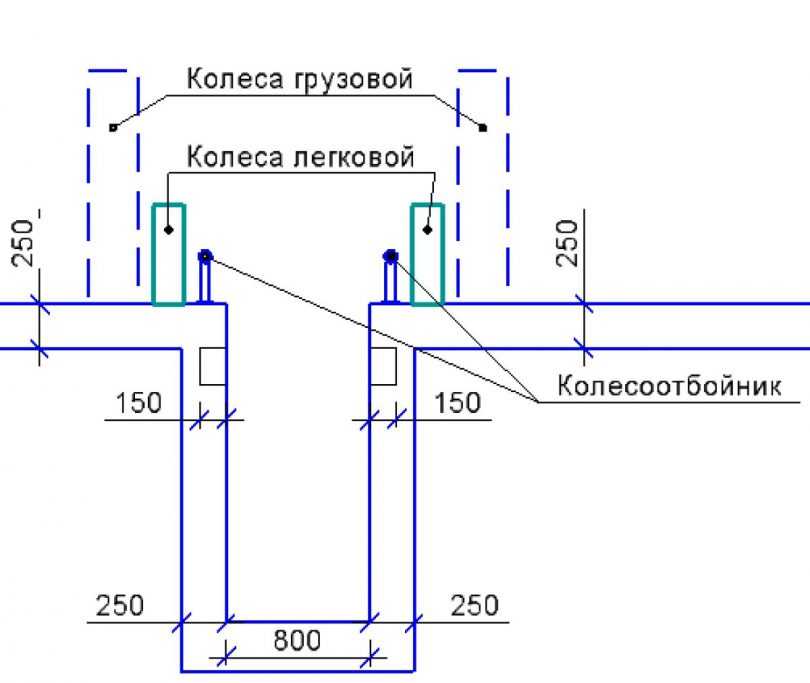

Эскиз, где показана минимальная ширина смотровой ямыИсточник windsc.ru

Теперь с глубиной. Понятно, что рост владельца гаража и должен стать этим габаритом. При этом он руками должен достать до любой детали или узла на машине. Но специалисты рекомендуют углублять смотровую яму до 2 м. И если даже рост человека небольшой, то можно на дно всегда установить подставку или настил. Правда, это возможно сделать не всегда. Многое будет зависеть от уровня пролегания грунтовых вод. Если он высокий, к примеру, 1,2-1,5 м, то о яме можно забыть.

Это были габаритные размеры. Теперь о размерах строительных. По понятным причинам сам котлован под яму выкапывается побольше. Это связано с тем, что для формирования самого сооружения необходимо конструкцию обустроить. А для этого на дно надо уложить подушку с гидроизоляцией и залить ее стяжкой. Стены собирают из блоков или кирпича или заливают монолитной конструкцией в опалубку. Для всех этих материалов необходимо пространство без учета выбранных габаритов смотрового сооружения.

Поэтому котлован выкапывают шириною, равной ширине смотровой ямы, плюс толщина стен, плюс 30 см. Длина рассчитывается точно также. Глубина – это толщина подушки, толщина стяжки и слоя гидроизоляции, плюс 1,8-2,0 м.

Эскиз смотровой ямы со всеми размерамиИсточник stroyfora.ru

Рекомендации по строительству

При кажущейся простоте, процесс изготовления обзорной канавы имеет свои нюансы, проводится в определенной последовательности и требует учета множества деталей.

Планирование и разметка

Определиться с типом ямы и материалом нужно еще при проектировании. Черновую чашу лучше сделать еще до того, как будет изготовлен фундамент, крыша и стены здания. Работать на открытой местности намного легче, чем в стесненных условиях без возможности использования даже легкой землеройной техники. Строительство ямы лучше делать сразу после проведения разметки, а уже затем проводить остальные работы.

Пол и стены

Стены армируют для большей прочности

Делая пол в яме, нужно обращать внимание на его ровность и плотность. Водитель должен ходить или ездить по нему на роликовом стуле без риска споткнуться и упасть

Оптимальным решением является бетонная плита. Если грунт сухой, а подземные воды залегают глубоко, допускается укладка штучных изделий на хорошо утрамбованное основание. Чтобы предотвратить прорастание через него травы, внизу нужно уложить плотный целлофан, рубероид или геотекстиль.

Если принято решение выложить стены из кирпича, следует проводить их жесткое армирование с закреплением рамок по углам вертикальными перемычками. На кладку можно нанести отделку в виде штукатурки или керамической плитки.

Гидроизоляция

Гидроизоляция смотровой ямы

Вырытая канава должна иметь эффективную гидроизоляцию. В зависимости от материала изготовления ниши используются такие материалы:

  • Обмазочные. Изготавливаются на битумной основе, наносятся на поверхности в расплавленном виде. Современные смеси устойчивы к морозу, сохраняют целостность на протяжении 25-30 лет, затем требуют замены.
  • Рулонные или клеящиеся. Это модификации рубероида, мембранных пленок и полиуретановых самоклеек. Отличаются длительным сроком службы и высокой ценой.
  • Проникающие. Проникая в поры и щели материала, жидкости застывают и закупоривают их, образуя монолитную и долговечную субстанцию.

Гидроизоляция проводится в два этапа, сначала снаружи наносится слой жидкой глины, а уже изнутри — технологичное покрытие.

Глобальное утепление

Поскольку ниша погружена в землю, от ее стен будет исходить холод, провоцируя сырость и конденсат. Предотвратить это явление можно путем заложения утеплителя под полом и за стенками. Для этого можно использовать пенопласт, минеральную вату или пенополиуретан. Как альтернатива — керамзитобетон, теплопроводность которого намного меньше стандартных растворов. Еще больший эффект дает укладка теплого пола или греющего кабеля.

Вентиляция подполья

Система вентиляции

Даже качественная гидроизоляция и утепление не защитит яму от сырости и образования неприятного запаха. Необходимо еще на этапе строительства соорудить систему кондиционирования. Вентиляционная система может быть общей для ниши и здания или выполняться индивидуально для каждого из этих помещений. Воздух поступает в смотровую канаву и помещение гаража через одну приточную трубу, разветвляющуюся на два патрубка — прямой для помещения и опускающийся вниз — для смотровой ямы. Выход воздуха также осуществляется через одну вытяжную трубу, проходящую через крышу на улицу и поднятую не менее чем на 50 см над крышей.

Лестница для смотровой ямы

Раскладная лестница

Для спуска и подъема могут делаться стационарные, съемные или раскладные лестницы. В зависимости от размеров сооружения их изготавливают из железобетона, металла или древесины.

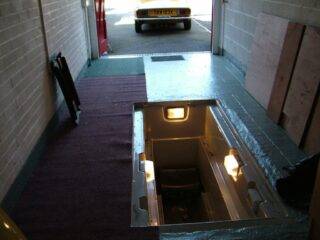

Освещение

В соответствии с положениями СНиП внутри смотровой ямы может использоваться напряжение 12-36 вольт. Подвод 220 вольт запрещен, так как это опасно для жизни. Кроме того, все выключатели и розетки, должны быть расположены только вне ямы, например, в щите на стене гаража. Кабель должен быть с двойной изоляцией, в металлической заземленной гофрированной трубе. Для освещения правильным решением будут современные и безопасные LED светильники.

Строительство

Получив нужные габариты, приступаем к строительству смотровой ямы в гараже своими руками. Конечно, сооружать смотровую яму, когда еще гараж не построен гораздо проще, здесь нужно выполнить эту работу до того момента, как полы будут залиты бетоном, но даже, когда вы задумались над тем, как сделать гараж с ямой своими руками, то этот вопрос вполне решаем.

Строительные работы заключаются в следующем:

  1. Подготовка котлована. Размечаем земельный участок согласно полученным габаритам. Перед тем, как выкопать яму в гараже, запасаемся лопатами и уровнем. Яма должна быть нужной глубины и с ровным дном.

Строим яму в гараже своими руками пошагово:

На грунт укладываем подушку из щебня, поверх которого, примерно на 5 см. насыпаем песок, утрамбовываем.

Следующий слой в этом «пироге» — это 30 см. глины. На глину уже кладется армированная сетка, которая становится костякомнашей конструкции, крепким, надежным, долговечным.

Сетка заливается бетоном. Делаем замес песка с цементом, в соотношении три к одному и заливаем толщиной в 7 см.

Ждем, когда бетон застынет и только после этого, обрабатываем пол раствором битумной мастики. Кладем рубероид и проклеиваем места стыков битумом, обязательно, горячим.

На рубероид укладывается пенопласт, а затем вся конструкция щедро заливается бетоном, примерно на 15 см. И опять ждем, пока бетон засохнет.

После того, как бетон высохнет, можно приступать к оформлению стен и ниш:

  1. Стены промазываются глиной, затем укладывается полиэтилен, который хорошо крепится к жирным сортам глины.
  2. На пленку накладывается слой рубероида и опять, как и в случае с полом, стыки проходим битумом.
  3. Повторяем технологию создания пола, и крепим слой пенопласта на стены, воспользовавшись любым строительным клеем.
  4. Самая сложная часть работы – возведение опалубки. Опалубка делается из фанеры, если вы хотите получить более долговечную конструкцию, то из досок, на расстоянии в 7 см. от стен.
  5. По периметру стены проводим армирование и заливаем бетонным раствором.

Заливать бетон нужно слоями, здесь нужно руководствоваться правилом, тише едешь, дальше будешь. Залить яму в гараже нужно в течении нескольких дней, каждый день – на 20 см. в высоту.

Когда бетон застынет, и вы останетесь довольны полученным результатом, убирайте опалубку, она теперь нам не нужна. Ну, а мы приступаем к следующему этапу, созданию ниш.

Как и при строительстве пола, и стен, при устройстве ниш, мы пользуемся арматурой и глиной. Вот только здесь нам уже не нужен бетон, будет смотровая яма в гараже своими руками из кирпича, которым облицовываются ниши. Если не нравится этот вариант и Вас интересует еще чем выложить смотровую яму в гараже, то воспользуйтесь керамической плиткой, это будет эффектнее.

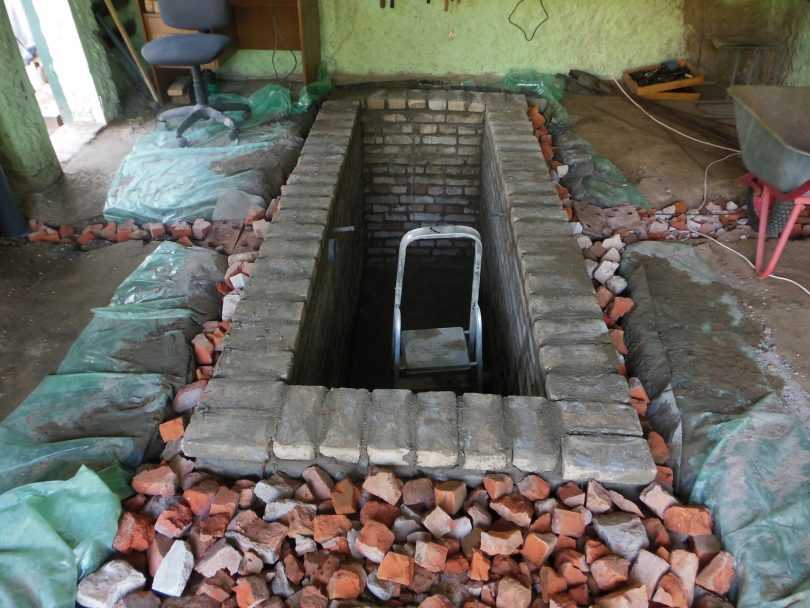

Посмотрите, как сделать смотровую яму в гараже своими руками — фото:

Сложности, с которыми можно столкнуться

Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:

  • неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
  • недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
  • ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.

Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.

Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.

Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.

Делаем хорошую вентиляцию

Грамотно сделанная вытяжка (вентиляционная система) – залог отличного хранения продуктов питания в погребе под гаражом. Планировать вентиляцию необходимо еще до начала строительных работ. Если ее не сделать – количества поступающего кислорода может быть слишком мало, что приведет к активному распространению гнили и плесени.

Основных типов вентиляции три:

Естественная вентиляция

Данный тип вентиляционной системы относится к наиболее простым способам обеспечения правильной циркуляции воздуха. Для него используют две трубы, одна из которых втягивает свежий воздух снаружи, другая – наоборот.

Монтаж первой трубы осуществляется под самым потолком. Она проходит через всю постройку и выходит над крышей на высоту примерно полметра, благодаря чему теплый воздух беспрепятственно покидает помещение.

Вторая труба, отвечающая за приток воздуха внутрь, устанавливается на высоте примерно пяти сантиметров над уровнем пола подвального помещения, и выводится на улицу, где она должна быть расположена на высоте не менее 30 сантиметров над уровнем земли.

Чтобы через трубу внутрь не смогли попасть различные вредители, ее необходимо закрыть плотной сеткой. Для регуляции количества входящего и исходящего воздуха на трубах можно сделать маленькие створки или сдвигающиеся крышечки.

Большой минус подобной вентиляции – в зимнее время трубы могут забиваться нарастающим слоем инея, и она начнет сбоить. Решить такую проблему поможет качественная теплоизоляция и периодическая очистка. С целью облегчения ухода за трубами верхнюю часть трубы можно сделать съемной.

Принудительная вентиляция

Данный способ вентиляционной системы поддается контролю за счет использования электрических вентиляторов. Делается такая вентиляция аналогично предыдущей или при помощи двустворчатой трубы, через которую происходит обмен воздуха.

Данный тип подвальной вентиляции предпочтительнее естественной, так как совершенно не зависит от погодных условий и перепадов температур.

Механизированная вентиляция

Наиболее современный, но в то же время и самый дорогой способ вентилирования подвала. За втягивание и вытягивание кислорода здесь отвечает специальный моноблок, управляемый программным способом.

Заливка пола ямы

Заливка пола ямы

Основание траншеи от проникающей влаги должна защищать гидроизоляция. На утрамбованное дно котлована предварительно заливают 10-сантиметровую подбетонку. Для подготовки достаточно раствора марки М 150. По ширине подготовительный слой выполняют заподлицо с наружной поверхностью будущих стен траншеи. Для изоляции подошвы применяют любой вид рулонного изоляционного материала — рубероид, Бикрост, Акваизол, полимерные мембраны. Полотна следует отрезать с напуском на стены.

Поверх изолирующего слоя заливают бетонный пол. Марку берут прочнее — М 200. Толщины достаточно 7–8 см, но заливаемую поверхность лучше армировать дорожной сеткой 150 × 150 с толщиной проволоки 4 (3) мм.

Габариты

Перед тем, как сделать смотровую яму в гараже, надо оценить свой автомобиль. Ведь габариты ямы, ее длина и ширина полностью зависит от ширины и длины техники, расстояния между колесами.

Если Вы не хотите вдаваться в такие детали, то помните, что во всех деталях есть свои установленные стандарты. В нашем случае универсальная ширина ровняется 80-85 сантиметрам. Длина, как правило, берется на один метр больше длины самого транспортного средства.

Однако, это всего лишь стандарты. ГОСТ размеров смотровой ямы в гараже хозяин определяет сам. При определенных условиях яму можно делать гораздо длинней, все зависит от желания и планов каждого автомобильного владельца.

Гидроизоляция смотровой ямы – лучшие материалы для изоляции от воды

Гидроизоляцию смотровой ямы, ямы для овощей и других подземных бетонных помещений лучше проводить с применением проникающей изоляции. Такие строительные материалы способны проникать в структуру бетона и становиться его частью.

Один из лучших материалов – ГС Пенетрат. Проникающая гидроизоляцияне подлежит разрушению отдельно от бетона и служит в пределах сроков годности самого бетона. ГС Пенетрат можно использовать на наружной и внутренней стороне поверхности, у него нет поляризационной направленности.

(Перед проведением гидроизоляции смотровой ямы рекомендуем ознакомиться с характеристиками смеси ГС Пенетрат)

Перед нанесением такого материала не требуется сушка поверхности: бетон наоборт нужно увлажнить. Впитываясь в бетон, гидроизоляция становится с ним одним целым, усиливая не только его влагостойкость, но и крепость в целом. Поэтому ГС Пенетрат является оптимальным материалом для устройства гидроизоляции как на стадии строительства, так и в процессе эксплуатации сооружений, независимо от того, есть в помещении течь или нет.

Укрепление котлована

Стенки необходимо соответствующим образом укрепить. Для этого выполняется кладка в половину или четверть кирпича. Это зависит от вида техники, обслуживаемой в яме. Для грузового транспорта толщина остается большей, чтобы обеспечить целостность конструкций при значительных нагрузках.

Альтернативный и менее дорогостоящий, но более трудоемкий способ – забетонировать стены. Для этого монтируется рама из уголка и арматурных стержней, устанавливается опалубка. Верхние края опалубки закрепляются распорками. Затем пространство внутри опалубки заполняется бетоном. Необходимо обеспечить надлежащее качество бетонной смеси и полное заполнение опалубки, без образования пустот.

Для приготовления одного кубического метра бетонного раствора потребуется:

  • шесть пятидесяти килограммовых мешков цемента;
  • семьсот килограммов песка;
  • двести литров воды;
  • тысячу двести килограммов щебня.

Раствор тщательно замешивается вручную или с использованием бетономешалки. Ручной замес потребует большего количества воды.

Поверху выполняется цементная стяжка и окантовка из стального уголка. Если после заливки бетона между стенками и грунтом остается зазор, он уплотняется посредством глины, оставшейся от рытья котлована.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
