Порядовка и правила самостоятельного изготовления распушки дымохода

Расчёт основных параметров

На этапе проектирования необходимо определить высоту дымохода и размеры поперечного сечения дымоотводящего канала. Задача расчёта — обеспечить оптимальную силу тяги. Она должна быть достаточной для того, чтобы в топку поступало необходимое количество воздуха и все продукты сгорания отводились в полной мере, и в то же время не слишком большой, чтобы горячие газы успевали отдавать своё тепло.

Высота

Высоту дымохода необходимо подбирать с учётом следующих требований:

Конёк скатной крыши или парапет плоской в ветреную погоду не должен создавать подпор над дымоходом. Для этого нужно придерживаться следующих правил:

Если вблизи дома имеется более высокая постройка, то дымовую трубу следует возводить на 0,5 м выше её крыши.

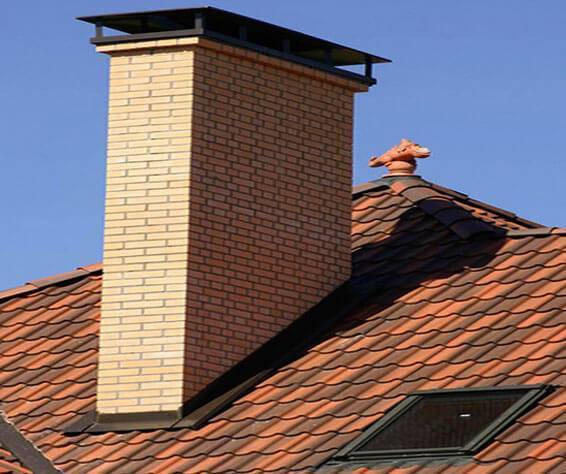

Кирпичный дымоход очень аккуратный и вписывает в любой экстерьер

Размеры сечения

Если к дымоходу будет подключаться печь или котёл, то размеры сечения следует определять в зависимости от мощности теплогенератора:

Мощность теплогенераторов заводского изготовления указывается в паспорте. Если же печь или котёл самодельные, этот параметр приходится определять самостоятельно. Расчёт ведут по формуле:

W = Vт * 0,63 * * 0,8 * Е / t,

Дымоход при желании всегда можно украсить

Теплотворная способность Е зависит от породы древесины и её влажности. Средними значениями являются:

Для каминов расчёт ведётся несколько иначе. Здесь площадь сечения дымохода зависит от размеров окна топки: F = k * A.

Коэффициент К равен следующим значениям:

Для промежуточных значений высоты коэффициент К можно определить по специальному графику.

Этот график позволяет определить коэффициент К при промежуточных значений высоты трубы

Реальные размеры дымоотводящего канала стремятся делать близкими расчётным. Но подбирают их с учётом стандартных размеров кирпичей, блоков или цилиндрических деталей.

Выдра и распушка с дымовым каналом 140 х 270 мм


Схема устройства кирпичного дымохода: 1 -Оголовок, 2 – шейка трубы, 3 – выдра, 4 – металлический лист, 5 – распушка, 6 -крыша, 7 – стояк, 8 – перекрытие.

В зависимости от толщины швов размер канала может быть на 10 мм меньше.

Выдра и распушка должны делаться с расчетом, что по ширине и длине будут увеличиваться по каждому ряду на четверть кирпича (60-70 мм). В основном это будет зависеть от толщины швов.

Конструкция кладется на некотором расстоянии от перекрыши печки, на которой планируется обосновывать насадную трубу.

Данная часть трубы может быть выполнена из нескольких рядов кладки, которые часто называются шейкой печи.

Выполнение порядовки


Распушка – это значительное расширение трубы в месте, где она пересекается с чердачным перекрытием.Выдра препятствует попаданию в чердачное помещение дождя и снега через щели между трубой и кровлей.

В данном случае порядовка будет состоять из 6 рядов:

  1. Первый ряд – шейка трубы, которая выполняется из 5 кирпичей с размерами дымохода 140 х 270 мм и наружными сторонами 510 х 380.
  2. Второй – начало распушки. Наружные размеры – 590 х 450 мм. Для того чтобы получить такие размеры, в кладку нужно вставить четверки и половинки строительного материала. Для ограничения размеров канала внутри распушки вставляются пластины, колотый кирпич, который имеет толщину 30-40 мм. Размер дымохода во всех рядах останется без изменения.
  3. Третий ряд имеет размеры 650 х 510 мм. Внутри кладки вставляются пластины строительного материала, которые имеют толщину 6 см.
  4. Четвертый ряд выполняется с размерами 710 х 570 мм. Внутри необходимо вставить кирпичи, которые имеют толщину 90-100 мм.
  5. Пятый ряд кладется исключительно из целого материала для строительства.
  6. Шестой ряд идентичен пятому, однако необходимо строго соблюдать перевязку швов. Если будет увеличиваться высота распушки, 5 и 6 ряды необходимо чередовать.
  7. Седьмой – начало укладки стояка трубы в 5 кирпичей. Доводится на 1-2 ряда выше уровня кровли.

Выдра кладется на стояке с тщательной перевязкой всех швов. Данный вариант состоит из 9 рядов. Каждый ряд будет выступать вперед на 1/4 стройматериала. Внутри выдры рядом с дымовым каналом вставляются пластины такой толщины, чтобы они не увеличивали и не уменьшали размеры канала.

Выполнение порядовки выдры


Порядовка выкладывания выдры.Каждый последующий ряд выступает по отношению к предыдущему на полкирпича. Размеры сечения дымового канала, проходящего внутри выдры, регулируются вставляемыми пластинами из кирпича таким образом, чтобы они оставались постоянными по всей длине.

Кладка выдры осуществляется следующим образом:

  1. Первый ряд кладется в 5 кирпичей. Он будет стояком.
  2. Второй увеличивает кладку по длине с выступом четверти строительного материала на стороны, для чего понадобится вставлять трехчетверку и половину, а внутри поставить пластину.
  3. Третий кладется так, чтобы его длина осталась без изменений, а ширина с нижней части увеличилась на половину данного строительного материала для того, чтобы образовать свес.
  4. Четвертый ряд кладется так, как показано на рисунке. Свес увеличивается с боковых сторон.
  5. Пятый кладется согласно порядовке.
  6. Шестой нужно выкладывать так, чтобы свес удлинялся с боковых сторон. Его длина и ширина будут равняться двум кирпичам.
  7. Седьмой завершает установку свеса по 3 сторонам.
  8. Восьмой кладется согласно порядовке. Свес выпускается с последней четвертой стороны.
  9. Девятый кладется как и восьмой, с тщательным соблюдением перевязки швов.
  10. Десятый выполняет монтаж шейки трубы в 5 кирпичей.

После того как будет полностью выложена шейка трубы, следует приступать к оголовку, кладка которого не составит труда, потому как выполняется с тем же порядком, что и распушка.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Во сколько это обойдется

Сказать определенно, сколько будет стоить строительство кирпичного дымохода- затруднительно. Здесь все зависит от разных факторов. Если обращаться к печникам то помимо себестоимости расходных материалов придется хорошо заплатить и за их услуги. А это удвоит стоимость дымохода.

Если же кладку делать самостоятельно, то стоимость конструкции будет зависеть только от приобретенных материалов (кирпича, цемента).

В заключение стоит отметить, что кладка кирпичного дымохода своими силами – процесс длительный трудоемкий и ответственный. Здесь не стоит экспериментировать. Не имея совершенно никаких навыков в строительстве, лучше доверить это дело специалистам. Так как от правильной работы дымохода зависит жизнь и здоровье вас и ваших близких.

Во сколько это обойдется

Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.

Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.

Раствор, если будете готовить сами, бесплатный.

Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).

Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.

Утепление дымохода

Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.

Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках

Применяют три основных способа утепления:

  1. Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.

  2. Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.

  3. Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.

Разновидности печей длительного горения

Если вы запланировали соорудить печь долгого горения своими руками, у вас есть все инструменты и вы не боитесь сложностей, тогда вам непременно пригодится информация из следующего раздела нашего обзора – в нем мы будем рассказывать о разновидностях данных печей.

Печка-буржуйка

Самая простая из всех печей – это буржуйка. Она представляет собой железную печь, собранную на основе старого газового баллона или из листового металла. Для того чтобы обеспечить длительное горение, ее внутренний объем делается очень большим – проще всего это реализуется в моделях из листовой стали, достаточно лишь выбрать подходящий по размерам чертеж.

Такая печь может работать на дровах, на угле, а также на прессованном твердом топливе. Она проста в эксплуатации, легко растапливается и дает большое количество тепла. Также она характеризуется неприхотливостью. Если вам нужна простая печка для дачи, смело выбирайте буржуйку – она станет самым простым и доступным вариантом.

Дровяная печь камин из кирпича или камня

Этот вариант хорош тем, что мы можем реализовать в нем длительное горение и поработать над дизайном. В сети присутствуют чертежи подобных печек с большими камерами сгорания и с камерами дожигания – это так называемые пиролизные агрегаты. Они сжигают не только топливо, но и образующиеся в процессе пиролиза газы. Агрегат из кирпича получится громоздким, но весьма эффективным. Вот его плюсы:

  • Длительное сохранение тепла за счет применения кирпича или камня;
  • Отличный внешний вид – достаточно найти подходящий проект и сделать аккуратную кладку;
  • Возможность работы в жилых помещениях, в отличие от все той же «бубафони».

Недостатком является то, что для сборки такой печи длительного горения потребуется опыт в кладке кирпича.

Печь «бубафоня»

Представленная печь длительного горения обладает внушительными размерами, работает на дровах и отличается на редкость простой конструкцией – в зависимости от объема, она сможет гореть до 20-24 часов, не требуя частых подходов для закладки дров. Для ее изготовления потребуются пара металлических емкостей с крышками (подойдут бочки на 100-200 литров), трубы для дымохода и подачи воздуха, а также швеллер для создания утяжеленного поршня.

Печь длительного горения «бубафоня» чаще всего применяется для обогрева нежилых построек – это гаражи, теплицы с растущими в них огородными культурами, помещения технического назначения и подсобные помещения. Некоторые умельцы оснащают ее отопительными контурами, что позволяет отапливать жилые комнаты, не рискуя заполнить их едким дымом.

Сделать самому или заказать

Советы по выбору

В начале 20го века, когда газовое и электрическое отопление отсутствовало, печи из камня и кирпича были распространены повсеместно. Хороших мастеров по укладке было много, гораздо больше чем сейчас.

Если вы решили заказать камин или печь и обратились к помощи специалиста, обязательно обратите внимание на его профессионализм. Для этого не лишним будет посмотреть документы, подтверждающие его квалификацию и ознакомиться с портфолио работ

Плохо построенный дымоход опасен для жизни. Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты.

Если было принято решение сделать дымоход самостоятельно — внимательно ознакомьтесь со всеми требованиями строительных норм и пожарной безопасности.

Дымоход может быть 3х видов:

Насадной. Здесь в качестве основания выступает печь. Минимальная толщина стенок печи- 2 кирпича.

Коренной. Располагается на отдельному фундаменте. Дымоотводящий патрубок котла или печи присоединяется к дымоходу посредством соединительного перекидного рукава.

Настенный. Представляет собой канал в несущей стене.

Какой бы дымоход вы не выбрали, лично я рекомендую при выборе самостоятельной укладки не пренебрегать советами и контролем специалиста. Повторюсь — неправильно уложенный дымоход неминуемо приведет к трагедии.

Кстати для металлической печи труба из кирпича не нужна – достаточно обычной железной.

Строительные нормативы

Устройство дымоходов для частных домов и бань регулируются следующими строительными нормами:

  1. СП 7.13130.2013 «Требования к пожарной безопасности»;
  2. СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  3. ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

Требования пожаробезопасности к дымоходам

Требования к пожарной безопасности дымоотводов сводятся к следующим основным пунктам.

  • Толщина стенок отводящей трубы должна быть не менее 120мм;
  • Между внутренним слоем кровельного пирога и дымоходом должна быть предусмотрена противопожарная отступка – не менее 130мм;
  • При применении в конструкции чердачного перекрытия сгораемого утеплителя- обязательно организовать защиту в виде песчаной засыпки;
  • Распушка должна заканчиваться не менее чем за 70 мм от верхней и нижней границ перекрытия;
  • Расстояние от внутренней поверхности горячего дымохода до горючих конструкций перекрытия (противопожарная разделка) должно составлять 500 и более мм;
  • Стенки печи отступают от сгораемых элементов конструкций не менее чем на 250мм;
  • Расстояние между верхним краем печи и перекрытиями кровли — 350 мм для печей периодической топки и 1м –для печей с постоянной. Это условие качается печи, выполненной из трех рядов кирпича. В случае, если рядов 2- расстояния нужно увеличить в полтора раза;
  • Нельзя подключать в одну систему дымоотвода два источника тепла.

Сила тяги обеспечивается правильно подобранным сечением трубы и ее высотой. Сечение дымовых каналов, выполненных из кирпича, рассчитывается исходя из мощности отопительного прибора.

Высота трубы дымохода рассчитывается с помощью специальных программ и формул, но существует одно правило — возвышение дымовой трубы над коньком должно составлять менее 500мм (в случае, если расстояние от дымохода до конька менее 3м).

В вертикальном кирпичном дымоходе тяга образуется за счет конвекции.

Обязательное условие для возникновения восходящего потока — перепад температур между окружающим воздухом и отводимыми продуктами сгорания: чем он больше, тем сильнее тяга.

Поэтому для нормального функционирования дымохода важно позаботиться о его утеплении. Как устроит утепление- расскажу чуть позже

Основные параметры дымоходов

Задачей дымоходной системы является отведение продуктов сгорания топлива из топочной камеры за пределы помещения и создание тяги для поддержания процесса горения.

Исходя из функций, выдвигаются и соответствующие требования к конструкции:

обеспечение пожарной безопасности

Особое внимание уделяется безопасным расстояниям до стен помещения и участкам прохода через перекрытия и перегородки;
правильный выбор высоты трубы. Она обеспечивает необходимую тягу и безопасный вывод продуктов горения

Минимально допустимая высота составляет 5 м;
толщина дымоходных стенок и утеплители должны обеспечивать надежную защиту от высокой температуры отводимых газов и переохлаждения канала при низких температурах снаружи;
в канале не должно быть преград для газового потока – неровностей, излишних изгибов, засоров и т.д. Размеры канала должны быть достаточными для прохождения газов;
дымоходный канал должен быть надежно загерметизирован. Проникновение дыма внутрь помещения может привести к отравлению человека;
материал конструкции должен быть стойким к высоким температурам и агрессивному воздействию газа, а также наличию температурного градиента (с внутренней и внешней стороны);
сверху дымоход должен быть надежно защищен от осадков.

Помимо специфическим требований, дымоходная конструкция должна соответствовать общим строительным нормам. Она должна иметь достаточную механическую прочность и долговечность.

Советуем почитать: Какие существуют СНиПы и нормы на строительство частных домов

Конструктивные особенности

Для того чтобы обеспечить надежную работу дымохода, он составляется из нескольких основных частей:

  1. Внутренний дымоход. Он простирается от поверхности печи почти до потолочного перекрытия. Его верхняя граница обычно расположена на 4-6 рядов кирпичей ниже потолка. На этом участке предусматривается задвижка для регулирования тяги и отверстия для чистки канала.
  2. Распушка или потолочная разделка. Она предназначена для безопасного прохождения трубы через потолочное перекрытие. Для этого увеличивается толщина стенок дымохода, при этом внутренний канал имеет неизменные размеры. Шейка распушки начинается на 5-6 кирпичей ниже потолочного перекрытия.
  3. Стояк или внешний дымоход. Это участок трубы от распушки до кровли, т.е. часть дымохода, пересекающая чердачное помещение.
  4. Выдра – увеличение стенок дымохода для прохождения кровли. Этот элемент предотвращает попадание влаги внутрь помещения в зазоре между трубой и кровлей. Стенки выдры имеют толщину не менее чем на 10 см большую по сравнению со стояком.
  5. Шейка дымохода. Это часть дымохода над кровлей.
  6. Оголовок. Этот завершающий элемент включает дефлектор (утолщение стенок) и защитный колпак для исключения попадания осадков в канал.

Коренная разновидность кирпичного дымохода включает дополнительно индивидуальный фундамент. Расположение трубы должно быть вертикальным. Горизонтальные участки допускаются только по мере острой необходимости, причем их суммарная длина не должна превышать 90-100 см.

Выбор сечения канала

Важнейший параметр любого дымохода – внутреннее сечение канала. От него зависит выводящая способность и тяга. С увеличением мощности печи увеличивается и площадь поперечного сечения трубы. Рекомендуется такое сочетание мощности и размеров дымохода:

  • не более 3,4-3,6 кВт – 14х14 см, т.е. кладка в полкирпича;
  • 3,6-5,3 кВт – 14х22 см;
  • 5,3-6,9 кВт – 20х27 см;
  • более 7 кВт – 27х27 см, т.е. в 2 кирпича.

Мощность печи можно рассчитать по формуле W=Vх0,63х0,8хQ/Т (кВт), где:

  • V — объем топливной камеры (куб. м);
  • Q — теплопроводность топлива (кВТхч/куб.м);
  • Т — время горения одной загрузки топки.

Определение высоты дымохода

Второй важнейший параметр дымоходной трубы – ее высота. Она должна составлять не менее 5 м в расчете от колосниковой решетки печи до верхнего края оголовка дымохода. Этот параметр корректируется с учетом высоты дома и конструкции крыши, т.к. труба должна выходить наружу на безопасное расстояние.

Надкровельная часть дымохода (шейка и оголовок) поднимается на строго нормируемую высоту:

  • в случае плоской крыши – не менее 1 м;
  • для двухскатной крыши – при удалении от конька менее 1,5 м – на 0,5 м выше конька; при удалении 1,5-3 м – не ниже уровня конька; при большем расстоянии – срез трубы образует с коньком угол не более 10 градусов по отношению к горизонту.

При изготовлении кровли из материала, способного к возгоранию, оголовок поднимается минимум на 1,5 м от поверхности крыши. Если в непосредственной близости расположена более высокая постройка, то труба дымохода поднимается на 0,5 м выше конька этого строения.

Разновидности кирпичных дымовых труб

В зависимости от конструкционных особенностей дымоходы могут быть:

Насадными (для печей). В данном случае кладка кирпичной трубы для дымохода выполняется в полкирпича и опирается на основу в виде печной кладки. Таким образом, дымоход служит продолжением печи. Данная конструкция встречается чаще всего. При таком типе кладки внутренняя часть дымохода имеет прямоугольную форму, что приводит к образованию вихревых потоков по углам трубы. Это явление существенно снижает тягу. Выходом из положения может стать обработка (оштукатуривание) углов внутри трубы специальным составом.

Коренными. Такая конструкция представляет собой отдельно стоящую дымовую трубу, которая соединена с печью или отопительным котлом с помощью патрубка. В верхней части подобные печные трубы из кирпича могут быть дополнены асбестовым отрезком с сечением в пределах 150-250 мм.

Сборными. Дымоход складывается из отдельных бетонных элементов, собранных воедино.

Стеновыми. Труба становится продолжением тепловых каналов, проложенных во внутренних стенках здания

Обратите внимание, что во внешних стенах дымоходы такого типа лучше не ставить, поскольку в них угарные газы будут слишком быстро остывать и оседать на стенках, способствуя накапливанию конденсата и сажи и снижая тягу.

После кладки

После окончания всех строительных работ обязательно проверяем качество тяги в трубопроводе:

Теперь остается просушить печь несколько дней и устранить возможные дефектные места в кладке. Для этого укладываем в топку 2-3 кг дров и когда они полностью прогорят, а печь остынет, повторяем операцию заново.

В этот раз внимательно осматриваем все поверхности трубы дымохода и отмечаем места протечек газа. После остывания печи устраняем недостатки и протапливаем печку снова.

Только после полного высыхания поверхностей можно закладывать полную топку дров и переходить к эксплуатации отопительного агрегата. Выполнив все работы по правилам, убедившись в качестве выполненных работ, вы получаете теплую атмосферу в доме, с ароматом сгоревших дров даже в лютые морозы.

Источник

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
