Установка контробрешетки
По конструкции такая разновидность обрешетки во многом напоминает традиционный каркас, сформированный рейками или досками. Принципиальное ее отличие заключается в дополнительном усилении системы за счет изоляции рубероидом. Уже отмечалось, что конструкция должна предусматривать наличие утеплителя и паронепроницаемой мембраны. Но в данном случае функция защитных подкровельных барьеров усиливается. То есть сначала укладывается рубероид или другой материал с аналогичными свойствами, а затем установка обрешетки на стропила поверх изоляционного настила. Конфигурация расположения элементов может быть и разреженной, и сплошной. Главное – обеспечить достаточное пространство под кровлей для исключения образования конденсата
Особенно это важно при фиксации деревянных реек, на которые разрушающе действует скапливающаяся влага
Конструкция и назначение
Обрешетка кровли – простая конструкция, состоящая из реек небольшого сечения, закрепленных перпендикулярно стропильным ногам каркаса. Этот специфический настил можно изготавливать из древесины или металла, варьируя расстояние между элементами в зависимости от уклона и конструкции крыши, а также от вида выбранного кровельного материала. Обрешетка в конструкции стропильного каркаса выполняет следующие функции:
Распределение нагрузки от кровельного пирога
Каждый квадратный метр кровли в совокупности со снеговой массой может весить более 300 кг, поэтому важно равномерно распределить этот вес между стропилами, чтобы крыша не деформировалась.
Придание формы скатам. Настил из досок, фанеры или реек, уложенный поперек стропил, служит основанием, на которое укладывается и фиксируется кровельное покрытие
Особенно важна дополнительная поддержка для мягких материалов и покрытий с большим весом.
Для крепления кровельного покрытия. Правильно выбранный шаг обрешетки позволяет равномерно зафиксировать кровельный материал с помощь крепежных элементов, благодаря чему он выдерживает большею ветровую нагрузку.
Обрешетка крыши под металлочерепицу: основные характеристики ↑
При ее устройстве используют материалы типа доски, бруса и фанеры, которые располагают под прямым углом к уже оборудованным стропилам.

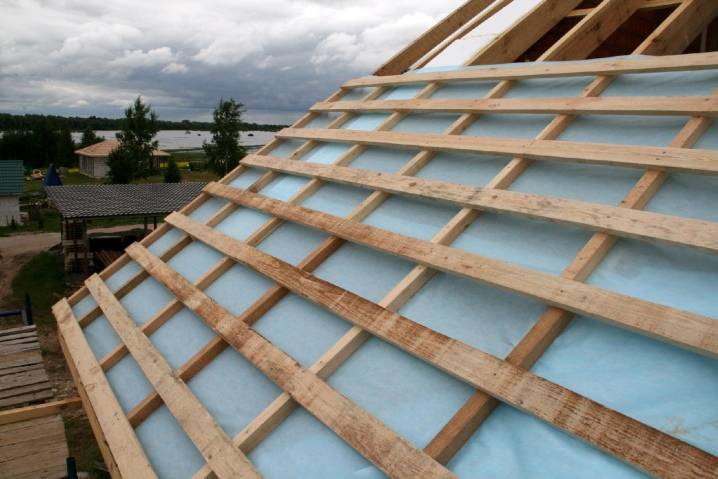

Обрешетка для металлочерепицы бывает двух типов – разряженной и сплошной. При этом оборудовать ее можно в один и два слоя.
Однослойная
Конструкция основы собирается на стропилах горизонтально, а бруски, соответственно, параллельно коньку.
Двухслойная
Обрешеточный настил кладется в два слоя, при этом второй представляет собой диагональный ряд из брусьев.
Прежде чем начать устройство обрешетки под металлочерепицу должен быть вычислены ее шаг и какой должна быть толщина материала.
Чтобы избежать слабого крепления кровельного материала к основе, нестыковки и других дефектов покрытия, для нее используется строганная калиброванная доска.
При устройстве обрешеточного настила строго запрещено использование необрезанных или наполовину обрезанных досок, поскольку при укладке металлочерепицы приходится ходить по конструкции, а дощатые отрезы с повреждениями могут просто не выдержать веса человека.
https://youtube.com/watch?v=vmXjL3xS-n4
Устройство в местах с дополнительными элементами крыши
В тех местах, где размещены дополнительные элементы конструкции, например, примыкания, нужно устанавливать сплошную обрешетку с шириной 15-20 сантиметров, а также делать отдельную стропильную систему, на которой будут фиксироваться брусья или доски.
Если речь идет о ендове, то нужна сплошная несущая система, размещаемая у каждого ската крыши. В таком случае ширина будет 10 миллиметров. А оптимальная величина зазоров между планками составляет 20 миллиметров. Ее обеспечение сделает в подкровельном достаточный уровень вентиляции.
В ходе монтажа обрешетки крыши над утеплителем нельзя забывать о зазоре. При этом недопустимо использовать доски, размеры которых шире заявленных. В противном случае зазор получится недостаточно просторным. В такой конструкции будет нарушена циркуляция воздуха, что приведет к образованию конденсата, который будет медленно разрушать крышу.
Как выбрать?
Оптимальным решением обустройства кровельного каркаса является выбор обрезной доски хорошего качества. Она лучше своих аналогов, уже откалибрована, высушена, имеет допустимый процент пороков, не усложняет работу. Проще всего зафиксировать на стропилах пиломатериал шириной 10-15 см 1 и 2 сортов. Сырье низшего сорта для работы не годится.
Нужно смотреть на процент влажности: если древесина сырая, она рассыхается, что ослабляет крепления гвоздей либо саморезов обрешетки. Что касается толщины, то она должна быть достаточной под длину конкретных гвоздей. В идеале толщина дерева должна равняться двойной длине используемого гвоздя.
Необходимо учитывать, что доски толщиной 25 мм берут при шаге между стропилами до 60 см. Когда интервал стропильных ног колеблется в диапазоне 60-80 см, целесообразней делать обрешетку доской 32 мм. Когда расстояние между стропилами больше, работают не с доской, а с брусом.
При выборе того или иного варианта необходимо учитывать снеговую нагрузку, характерную для конкретного региона страны. Число сучков на погонный метр должно быть минимальным. Исключены сквозные трещины. По возможности лучше брать материал с длиной, не требующей наращивания.
Расчет количества металлочерепицы
Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.
Количество рядов
Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).
Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.
Расчет прямоугольного ската кровли
При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».
Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.
Количество листов в ряду
Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.
Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.
Особенности вальмовых крыш
У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.
Пример раскладки листов металлочерепицы на вальмовой крыше
Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.
Определение количества доборных элементов
Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.
Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы
Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.
Какие бывают обрешетки?
Среди всего разнообразия в основном можно выделить 2 вида:
Сплошная обрешетка – используется при применении в качестве кровельных материалов мягкой черепицы, изопласта, при рулонной кровле. При таком типе обрешетка кровли монтируется непрерывно, сплошным слоем. Для крепления используются гвозди определенной длины. Она должна в 3 раза превышать толщину самой обрешетки. Расстояние между досками или брусьями не превышает 1 см.
Разреженная – применяется, когда кровля состоит из листового материала необходимой площади. Это могут быть волнистый шифер, металлочерепица, ондулин. За основу используется толстый брус. Его сечение составляет до 5 см. В данном типе расстояние между досками, брусьями остается не малое, но оно не должно быть шире используемого кровельного материала.
При строительстве новички часто путают обрешетку и контробрешетку. Считать что это одно и то же нельзя. При обрешетке ряды досок прибиваются к стропильной системе, а контробрешетка крыши выполняется из бруса, уложенного на стропила, но на установленный перед этим гидроизоляционный материал.
Дополнительные элементы для увеличения долговечности кровельного покрытия
Монтаж любого типа кровли требует невероятно большого количества различных доборных элементов: на сложной кровле их общее число может доходить до нескольких сотен или даже тысяч!
Стоит привести пример самых важных доборных элементов, которые существенно влияют на долговечность кровельного покрытия:
- Карнизно-коньковая плитка (битумная гибкая крыша всегда монтируется без неё);
- Водосточная система;
- Снегозадерживающая система.
По сути, снегозадержатели – это обычные “заборчики”, которые можно сконструировать и самостоятельно
Карнизно-коньковая плитка способствует полной герметизации элементов кровли, соответствующих её названию (конька и карниза, как можно догадаться из названия). Если в комплектации её не предусмотрено, то эти элементы покрываются простым гонтом (гонт – это обычный кровельный лист, имеющий несколько “черепичек”).
Однако подкладочный ковёр в этом случае используется более толстый и широкий. У описываемой плитки, кстати, клеющий слой намного больше, нежели у гонта
Это ещё одно её важное преимущество. Самый оптимальный вариант водосточной системы – трубы ПВХ с желобами, расположенными по всем краям кровли
Такая система является простой, но организованной. А вот неорганизованная – это когда со скатной кровли вода падает прямиком на землю.
Специалисты категорически не рекомендуют применять для обустройства обрешётки полуобрезную и обрезную доску, так как на них очень много изъянов. Учитывайте это при покупке!
Вариант дешёвый, однако фундамент будет “подтачиваться” и разрушаться быстрыми темпами, из-за чего эксплуатационный срок службы самого здания значительно сократится. Естественно, что такой вариант можно использовать лишь для временного жилища.
Водосточные системы разделяются на несколько отличных от друг друга типов
Системы снегозадержания так же обязательны, как и водостоки. Они предназначены для того, чтобы снег с крыши падал равномерно и в чётко определённом направлении. По сути, вся система – это металлические широкие планки, которые обычно подбираются под цвет самой кровли (а иногда с помощью контрастов можно сделать небольшой дизайн всего дома: например, металлочерепица чёрного цвета, а снегозадерживающие металлические планки – белого).
Инструкция по монтажу обрешетки под металлочерепицу
Теперь представим пошаговую инструкцию того, как сделать обрешетку под металлочерепицу:
Металлочерепица: обрешетка укладывается по следующей схеме
- Подбирают брус для стропил размером обычно не меньше 50*150 мм, а под обрешетку используют доски сечением не меньше 25*100 мм. Для выполнения контробрешетки подойдет доска 25*50 мм.
- Шаг стропил для укладки такой обрешетки выполняют в пределах 600-900 мм.
- Прибивают начальную доску строго вдоль карнизного свеса таким образом, чтобы она за него не выступала, четко по прямой линии. Толщину первой доски делают на 10-15 мм больше в сравнении с остальными, что требуется для компенсации разности уровней точек опоры первого и последующих черепичных модулей.
- Шаг обрешетки металлочерепица предполагает такой, чтобы расстояние от доски, которая выходит на карниз, было на 50 мм меньшим, чем между всеми последующими – в 300 либо 400 мм. Шаг между остальными досками обрешетки делают равным шагу профиля укладываемой металлочерепицы, то есть 350 либо 450 мм.
- Чтобы проверить правильность расстояния от первой до второй доски обрешетки, на земле раскладывают два дощатых обрезка в параллельном друг другу положении и на определенном расстоянии (или наживляют их прямо на обрешетку), после чего накладывают на них элемент черепицы и таким образом определяют, достаточным ли является выступ черепицы для обеспечения нормального стока воды. Выступ больше положенного может привести к переливам воды через желоб, тогда как слишком маленький – приведет к задуву воды между желобом и лобовой доской. Помимо этого, есть вероятность деформации листов под чрезмерной снеговой нагрузкой.
- Всю разметку выполняют при помощи рулетки, начиная с первой доски, которая выходит на карниз.
- Далее выполняют крепление торцевых и коньковых планок.
- Ветровую доску устраивают выше обрешетки на высоту металлочерепичного листа. Высота листа в зависимости от вида черепицы колеблется от 35 до 55 мм.
- Для надежного крепления конька, в местах его присоединения прибивают дополнительные доски 25*100 мм, что требуется для упрощения его дальнейшей установки.
При планировании организованного водостока с кровли, перед монтажом кровельного покрытия потребуется установка кронштейнов для прикрепления желобов. Карнизную планку также монтируют перед установкой металлочерепицы по кровельному свесу.
В начале определяют места прикрепления кронштейнов. Их устанавливают с шагом в 500-600мм относительно друг друга и крепят на нижнюю доску обрешетки.
Сначала монтируют крайние кронштейны так, чтобы уклон желоба составлял 5 мм на 1 м длины, после чего натягивают шнур для ровной установки остальных кронштейнов.
Вставляют желоб и закрепляют его на кронштейнах, крепят к обрешетке карнизную планку таким образом, чтобы нижним краем планки перекрывался край желоба. Это обеспечит сток конденсата в желоб с планки. По длине нахлест карнизных планок должен составлять не меньше 100 мм.
Правильно устроенная обрешетка для металлочерепицы позволит без лишних усилий выполнить настил кровельного покрытия и обеспечить надежную защиту от влаги.
Помогла ли вам статья?
ДаНе очень
Этапы монтажа ↑
Для установки обрешетки необходимо сделать ряд предварительных работ. По заранее составленной схеме монтажа доски обрезаются до требуемого размера. Лучше всего обработать поверхность специальным антисептиком. Затем можно приступать непосредственно к монтажу.
Как делать обрешетку самостоятельно? Для этого потребуются следующие материалы и инструменты.
- Пила по дереву.
- Рулетка и строительный уровень.
- Крепежный материал — гвозди.
- Необходимо предпринять меры безопасности для работы на крыше. Работы выполняются только при наличии высотного пояса, закрепленного к одному из стропил.
Все крепежные элементы водосточной системы устанавливают заранее. Обязательно учитывается наличие ендовы — в этом месте доски обрезаются под определенным углом для формирования основы. Затем на стропила поверх гидроизоляции устанавливают контрейки.
Совет
Высота первого элемента обрешетки должна превышать остальные на 1,5-2 мм.
Устройство начинается с монтажа карнизной части. Первый элемент не должен препятствовать последующей установки водосточной трубы, т.е. он должен располагаться на уровне стены здания. Следующие устанавливаются по заранее рассчитанному шагу. Монтаж последней доски у конька необходимо выполнять не впритык к нему, а на минимальном расстоянии.
Если крыша имеет сложную кровлю, то в местах изменения угла наклона элементы обрешетки прибиваются близко друг другу. В последующем это облегчает монтаж кровельного покрытия.
Правильно установленная обрешетка под металлочерепицу станет надежной основой для монтажа кровельного материала. После того как несущая конструкция будет смонтирована – рекомендуется подождать 2-3 дня для того, чтобы доски заняли свое местоположение.
2022 stylekrov.ru
Требования к материалам

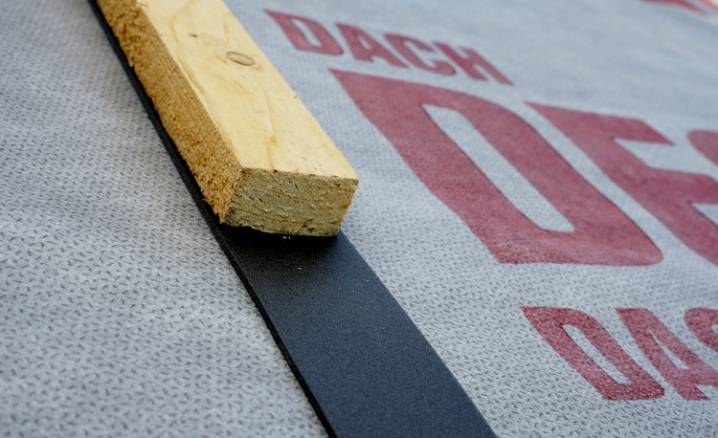

Для того чтобы качественно организовать контробрешетку, потребуется правильно выбрать дерево. При наличии тяжелой кровли, например, черепицы или металлочерепицы лучше отдать предпочтение сосновому или дубовому брусу. Для легкого покрытия или мягкой кровли рекомендуется использовать деревянные рейки из хвойных пород деревьев.

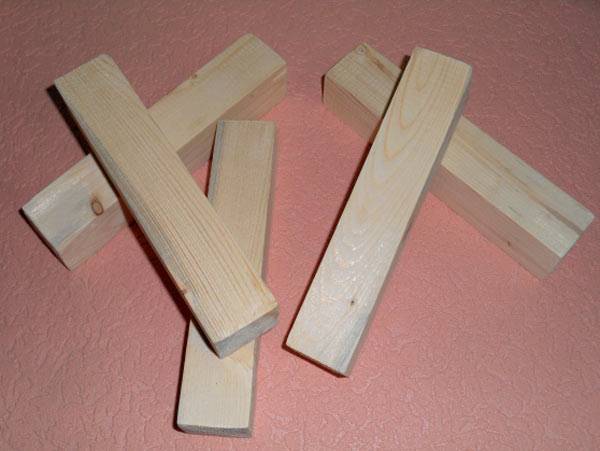

Для монтажа контрреек подойдет цельный брус без трещин и сучков с влажностью 20 и менее процентов. Материал с гнилью и синевой использовать запрещается. Крепят систему кровельными гвоздями с оцинкованным покрытием. Размер бруска выбирают с сечением 0, 25 – 0, 3 см. В высоту контробрешетка обычно достигает от 0, 2 до 0, 5 см.
Для проведения работы потребуется приобрести уплотнитель. В этом случае принято пользоваться уплотнительной лентой, которая герметизирует и защищает место фиксации контрреек. Ее наклеивают на контробрешетку или мембрану по всему периметру системы. Благодаря этому изделию, нижняя часть конструкции из бруса не страдает от пагубного влияния влаги и конденсата.
Расчёты
Точное количество необходимых для монтажа обрешётки под металлочерепицу пиломатериалов определяется при составлении проекта. Это позволит избежать значительного избытка или недостатка древесины на строительстве.
Пример стандартной кровли с металлочерепицей Источник krovgid.com
Что включает в себя расчёт:
- Выбирается оптимальный шаг. Этот показатель зависит от размера кровельного пирога и тяжести выбранной модели металлической черепицы. Показатель вычисляется от нижней части первой планки до верхней точки второй.
- Между первой парой брусьев зазор уменьшается. На это место приходится наибольшая нагрузка, поэтому здесь необходимо дополнительное укрепление.
- Учитывается линия наклона ската крыши и длина выступа черепицы за нижний брус обрешётки. Чем больше угол наклона, и чем дальше выступает кровля, тем меньшим должен быть шаг обрешётки.
- Толщина стартовой рейки увеличена. Это обеспечит надёжную фиксацию кровли во время монтажных работ.
- Длина перекладин несущей конструкции замеряется, начиная от верхней точки второй планки. Интервал должен быть ровным, метки оставляются через каждые два поперечных бруса. Это поможет избежать искривления и нарушения геометрии конструкции.
- Расчёт производится строго сверху вниз. При этом нужно следить за оставшейся длиной металлочерепицы.
Чтобы верно вычислить расстояние между первой парой досок, нужно измерить точную дистанцию от верхней точки первой волны до нижней части места.
Мастер за работой Источник ytimg.com
С этой целью 1,5-метровый уровень помещается на стропило, после чего выполняются замеры, и оставляется метка. Стандартная дистанция – 30-45 см. Эти параметры рекомендуемы для кровли любого типа и сложности.
Проектирование и расчёты можно выполнить самостоятельно. К примеру, шаг обрешётки под металлочерепицу Монтеррей составляет 350 мм. Но по неопытности можно неверно определить расстояние между элементами обрешётки под металлочерепицу, что приведёт к сокращению несущей способности. Вместо этого можно обратиться к специалистам, выполняющим подобную работу самостоятельно.
Инструментарий
Доски и балки при сборке распиливаются с целью получения элементов нужного размера. Их установка, фиксация и обработка производится ручным или электрическим инструментом.
Все, что нужно для укладки металлической кровли Источник pvh-membrannaya-krovlya.ru
Также обязательны приспособления для замеров и определения уровня расположения горизонтальных и вертикальных деталей. Для монтажа обрешётки потребуется:
- рулетка
- ножовка – ручная, либо электрическая;
- ударный инструмент – молотки, кувалды;
- болгарка;
- дрель, приспособленная для ввинчивания саморезов;
- маркеры.
Рулетка поможет выполнить точные измерения, ручной инструмент придаст доскам нужные размеры, форму, и поможет выполнить их фиксацию. Оставленные маркерами отметки помогут соблюсти предусмотренный проектом шаг обрешётки для металлочерепицы.
Выбор материала ↑
Преимуществом монтажа металлочерепицы является отсутствие необходимости делать сплошной деревянный настил. Оптимальным вариантом будет установка деревянных досок с определенным шагом. Но для этого необходимо правильно подобрать их размер и породу дерева.
На первом этапе проверяется правильность установки стропил. Расстояние между ними должно составлять 600-750 мм. Это необходимо для создания надежной основы будущей конструкции. В качестве основного материала изготовления можно применять обычные доски. Главные требования к ним заключаются в следующем.
Влажность не должна превышать 20%. В случае необходимости они должны пройти этап просушки для уменьшения этого показателя.
Размеры. Стандартная длина составляет 6 метров. Высота при этом должна быть не менее 2,5 см, а ширина – 100 мм
При этом важно помнить, что первая доска должна быть выше остальных на 1,5-2 см. Это необходимо для компенсации возможных перепадов уровня кровли.
Отсутствие дефектов
К ним относятся трещины, сколы и неровности поверхности. В случае их обнаружения необходимо заменить элемент на соответствующую.
Традиционно используются изделия из сосновых пород. Они наиболее приемлемы по стоимости, легко поддаются обработке и имеют хороший показатель жесткости. Что же касается просушки — рекомендуется выбирать уже подготовленные доски, так как снизить уровень влажности в домашних условиях проблематично.
Схема обрешётки
Прежде чем монтировать обрешётку, нужно определиться с её типом — сплошная набивка или разреженная.
Сплошная обрешётка под металлочерепицу делается только в самых ответственных местах: на коньке, ендовах и примыканиях
При монтаже сплошной обрешётки пиломатериалы укладывают почти вплотную, оставляя вентиляционный зазор до 2 см. Решетчатый настил немного сложнее, но используется чаще, поскольку его устройство снижает расход дерева и облегчает конструкцию кровли. Что же касается шага обрешётки, то, как уже написано выше, он должен равняться длине волны. Многие производители указывают необходимый шаг в инструкции к металлочерепице.
Нередко доски продают уже в обработанном виде. Но если нет, тогда придётся делать пропитку самому. Это резко увеличит срок службы древесины.
- Монтаж обрешётки начинают с укладки гидроизолятора на стропила. Делают небольшое провисание и фиксируют контробрешёткой.
- Обрешётку закрепляют гвоздями длиной в 2 раза больше толщины доски. Забивать их стараются как можно ближе к оси контррейки.
- В местах примыканий, по периметру мансардных и слуховых окон, возле труб монтируют сплошную обрешётку шириной 15–20 см и собственную стропильную систему, к которой крепят доски (брусья).
- На стыке скатов в зоне прохождения ендовы десятисантиметровый сплошной настил обрешётки укладывают вдоль всего ската с вентзазорами 2 см.

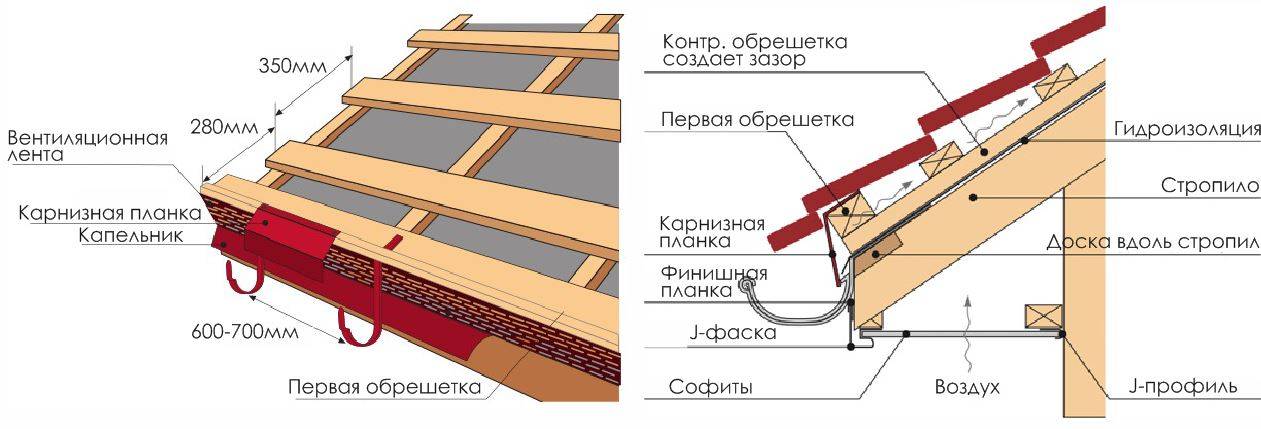

Особое внимание стоит уделить первому ряду обрешётки (карнизный ряд) поскольку именно по нему впоследствии выравнивают все листы металлочерепицы. Толщина доски этого ряда, как уже отмечалось выше, должна быть больше всех прочих реек как минимум на 10 мм, что сгладит перепад опорных точек металлочерепичных листов. Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока
Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока
К тому же размер шага между первым (карнизным) и вторым рядом всегда меньше на 50–70 мм по сравнению с прочими. Отмеряют его от кромки лобовой доски до центра следующей. Этот показатель зависит от угла наклона крыши, выступов за пределы стены и диаметра водосточных труб и желобов. Шаг между рядами обрешётки рассчитывают максимально точно или же делают его по рекомендации производителя металлочерепицы.
Видео: монтаж обрешётки под металлочерепицу
Набитая не по правилам обрешётка под металлочерепицу повлечёт за собой многие дефекты кровли:
- вода будет переливаться через жёлоб, если выступ больше положенного, или, наоборот, проходить между жёлобом и лобовой планкой, когда выступ меньше;
- нарушится стыковка листов вплоть до невозможности соединить соседние элементы;
- ослабится крепление металлочерепичных листов или фрагментов к обрешётке;
- трудно будет установить и закрепить торцевые и фронтонные планки;
- циркуляция воздуха в подкровельном пространстве будет неполной, если не выдержаны размеры зазоров, что станет причиной намокания утеплителя, появления плесени и грибка.
Что такое обрешётка
Чтобы понять смысл устройства, надо разобраться в общей конструкции кровли дома. Этот элемент состоит из двух основных частей: ограждающей и несущей. В первом случае речь идёт о финишной отделке, которая защищает чердачное помещение от пагубного воздействия внешней среды. Несущая конструкция – стропила, которые служат опорами для крепления кровельного материала и фактически соединяют стены и крышу здания.
Обрешёткой кровли называют часть стропильной системы, выполненной в виде досок или брусков, уложенных перпендикулярно расположению стропил. Элемент упрощает монтаж теплоизоляционных плит и отделочного материала, способствует равномерному распределению нагрузки на стропильную систему.
Требования к материалу обрешетки
Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу должна отвечать следующим требованиям:
- остаточная влажность древесины 12 -15 %;
- одинаковая толщина, ширина;
- ровная поверхность без изъянов, трещин, не поведенная.
Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.
Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:
- Молоток, среднего веса;
- Пузырьковый уровень;
- Рулетка;
- Строительный карандаш;
- Ножовка;
- Шуруповерт;
- Отрезная машинка по дереву;
- Красящий шнур
Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.
Основными и определяющими параметрами являются размеры обрешетки под металлочерепицу и шаг, расстояние от одной доски до другой. Шаг определяется волнами профиля, как уже говорилось, потому, что точка крепления листа металлочерепицы к обрешетке – нижняя волна, её середина. Здесь самое прочное место листа, значит фиксация самая надежная.
Производят металлочерепицу с разными профилями, выбирая материал, определяют шаг. К примеру, лист толщиной 0,4 – 0,5мм требует шага обрешетки из доски 25х100м с расстоянием 600-900см. В таблице указано соответствие шага обрешетки форме металлочерепицы.
Шаг обрешетки A
Обычный шаг обрешетки под металлочерепицу составляет 35см. Это расстояние от низа одной доски до середины соседней. Контробрешетка изготавливается из доски 25х50мм, при шаге стропил 60-70см.
