Как сделать систему поверхностного водоотвода своими руками? Обзор и Инструкция

Мелкосидящие каналы

Почвы каменистого типа затрудняют монтажные работы желобов стандартного размера. Из-за этого некоторые производители предлагают продукцию с небольшой глубиной закладывания, в которых высота канала равна 9.5 см.

  • Как правило, лотки делают из пластика и те имеют высокие физико-технические показатели. В комплектацию входят дренажные сетки, сделанные из оцинкованной стали, которые стойкие к истираниям полимерного покрытия.
  • Такие каналы часто используют в зонах, где немного сточных вод. При их помощи есть возможность организовать эффективный дренаж поверхностного типа с выполнением минимального количества земляных работ.

Качественно организованный и своевременно установленный отвод воды поможет уберечь себя от сезонного подтапливания фундамента и зеленых насаждений, а также придадут ландшафту вид ухоженности. Расходы на обустройство быстро окупаются, так как система способа продлить эксплуатационный срок дома, снижает расходы на ремонтные работы и дополнительное обслуживание. Затратная и трудоемкая борьба с плесенью в подвале из-за высокого уровня влажности тоже обойдет вас стороной.

Источник

В каких случаях необходимо делать?

Изготовление дренажа вокруг отмостки является довольно важным мероприятием. При помощи дренирования можно значительно увеличить срок эксплуатации строения и обеспечить сухость в погребе и подвале. Конечно, для изготовления качественной системы водоотведения для отмостки понадобятся определенные затраты, которые не всегда себя оправдывают.

К примеру, нет никакого смысла делать дренирование по периметру, если дом находится на возвышении и построен на сухих грунтах. Также нет необходимости дренировать дорожку возле дома, у которого крыша имеет систему водостоков, выводящую воду к специальным резервуарам.

Дренирование отмостки рекомендуется выполнять в следующих случаях:

  1. Участок, на котором построен дом, расположен в низине.
  2. Строение находится на пучинистых или глинистых почвах.
  3. Грунтовые воды протекают вблизи поверхности.
  4. Основание фундамента расположено ниже уровня промерзания грунта.
  5. Отмостка не монолитная, а изготовлена из тротуарной плитки, кирпича или камня.

Материалы и инструменты для работы

Имея исправные инструменты и качественные материалы, можно упростить процесс работы и выполнить её эффективно.

Для монтажа водосточки на придомовой дорожке необходимо иметь или приобрести:

  • уровень и правило – для проверки плоскости и уклона поверхности;
  • рулетку – для измерения длины желоба;
  • колышки и леску – для разметки;
  • лопату – для земельных работ;
  • болгарку или ножовку – для подгонки желобов под ширину отмостки;
  • диски по бетону (с алмазным напылением) – для резки изделия при помощи болгарки;
  • ведро и кельму – для хранения раствора;
  • киянку – для вдавливания желоба в раствор на нужную глубину;
  • щебень, песок, цемент, воду – для замеса раствора;
  • гидроизоляционный материал;
  • желоба.

Монтаж системы водоотвода

После проведения исследовательских работ и составления подробной схемы можно начинать монтаж системы водоотведения, который производится в несколько этапов:

  1. по краю крыши устанавливаются водосборные желоба;

Пример правильной установки водосборного желоба

  1. собираются и устанавливаются водосточные трубы;

Установка водосточной трубы

  1. согласно проекту раскапываются траншеи и ямы, необходимые для установки ливневых лотков, дренажной системы и дополнительного оборудования;
  2. под ливневые лотки заливается бетонная основа;

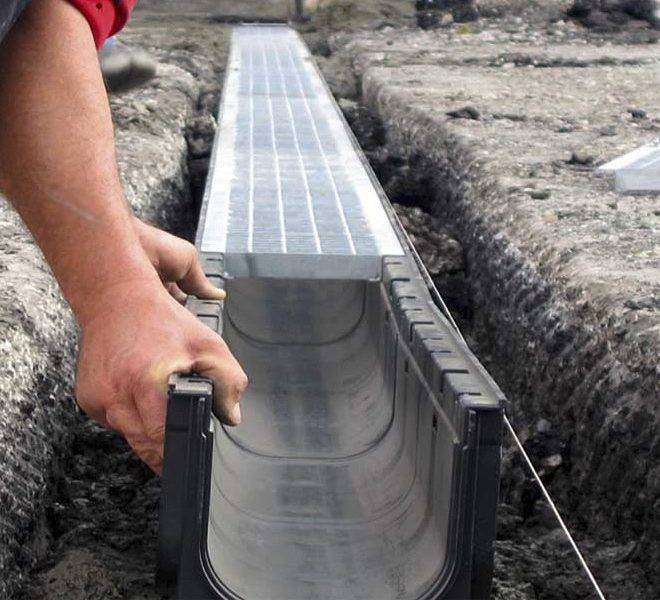

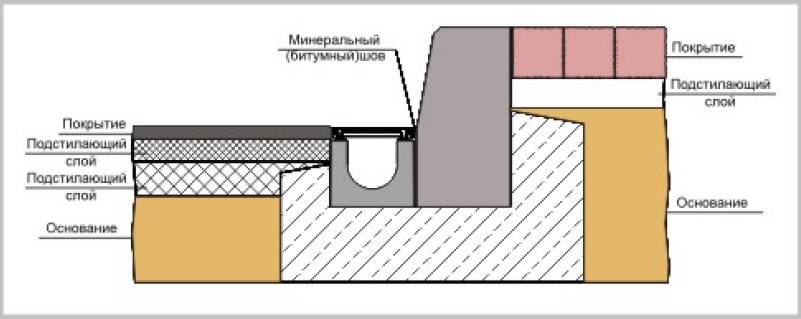

Наиболее распространенный способ установки дождевых лотков

  1. в траншеях и ямах, предусмотренных для прокладки дренажной системы, насыпается песчано-щебеночная смесь, высотой около 10 см;
  2. укладываются ливневые лотки и дренажные трубы;

Правильный способ укладки дренажных труб

  1. в случае необходимости устанавливаются пескоулавливатель и дренажные колодцы;

Установка дренажного колодца

  1. водосточные трубы соединяются воронками или дождеприемниками с системой поверхностного водоотвода;

Один из способов соединения водосточной трубы с ливневой канализационной системой

  1. ливневые лотки закрываются решетками;
  2. элементы дренажной системы полностью засыпаются щебнем и гравием;
  3. все узлы водоотводящей системы закапываются и закладываются слоем дерна.

Монтаж водоотводящей системы должен выполняться в строгом соответствии с проектом.

При помощи правильно рассчитанной и установленной водоотводящей системы фундамент дома и всех иных построек на приусадебном участке, так же как и сам участок будут надежно защищены от пагубного влияния жидкости.

Виды дренажных систем по способу устройства

Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.

Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем.

Дренаж открытого типа или поверхностный представляет собой один или несколько оврагов. Глубина каждого составляет порядка 0,7 м, а ширина 0,5 м. Такой вариант самый простой в обустройстве, но внешне он малопривлекателен.

  • Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзит и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
  • Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.

Поверхностная система водоотведения. Поверхностный линейный водоотвод

  • Вы сэкономите на ремонте дома
  • Дорожки прослужат намного дольше
  • Срок эксплуатации дома также увеличится

Поверхностный водоотвод делится на два вида:

  • Линейный водоотвод;
  • Точечное водоотведение.

Линейный дренаж способен отводить воду на участке большой протяженность. Представлен он большой траншеей, которая сверху накрыта решетками. Благодаря большой площади траншеи линейную дренажную систему можно с легкость объединить вместе с кровельным водоотводом, благодаря чему сэкономить деньги на подведении дополнительных труб.

Делают линейные траншеи либо из бетона, посредством заливки, либо же покупают уже готовые желоба из пластмассы, которые обычно продаются с решетками, что облегчит процесс монтажа и существенно сократит его время. Линейное водоотведение можно устанавливать не только на участках с большой площадью: иногда из-за удобства его устанавливают и на небольших участках.

  • Прокладывается небольшое количество скрытых труб, за счет чего засоры практически не возникают.
  • Возможность отведения больших объемов воды с большой площади за короткий промежуток времени.
  • Легкость в монтаже.
  • Невысокая стоимость из-за ненадобности проведения большого количества труб.
  • Система может иметь необходимую для отведения вод длину.

  • Высокая прочность, превосходящая прочность обычного бетона в несколько раз.
  • Не пропускает воду.
  • Устойчив к воздействию сильных морозов и резким перепадам температур.
  • Обладает высокой ударопрочностью. В отличие от обычного бетона не трескается, на нем не появляются сколы из-за незначительного воздействия.
  • Минимальный срок службы полимербетона — 30 лет.
  • Имеет достаточно гладкую поверхность: вода стекает быстрее, мусор не скапливается, а утекает в канализационный колодец.
  • Монтаж занимает около суток.
  • Трубы из полимербетона имеют возможность «объединяться», то есть их можно устанавливать под разными углами.

Также достаточно популярны и пластмассовые желоба и каналы. Среди их преимуществ можно отметить следующие:

  • Имеют высокую морозостойкость.
  • Отмечается хорошая ударопрочность.
  • Не подвержен влиянию ультрафиолетовых лучей и агрессивной окружающей среды благодаря добавлению в состав особых веществ.
  • Имеют небольшой вес, за счет чего их легко перевозить и устанавливать.
  • На поверхности желобов не образуется ил и вода стекает очень быстро за счет гладкости поверхности.
  • При установке достаточно легко можно изменить длину желоба или канала, так как пластик достаточно просо порезать обычной ножовкой.
  • Трубы легко соединяются друг с другом.

В последнее время специалисты не рекомендуют устанавливать желоба и каналы из бетона, потому что бетон достаточно прихотливый строительный материал. Среди его недостатков можно выделить:

  • Большой вес.
  • Низкую ударопрочность (при малейшем ударе от бетонного желоба может отколоться кусочек).
  • Подвержен перепадам температур: при больших перепадах трескается.
  • Не морозоустойчив, что очень плохо сказывается в наших климатических условиях. При сильных морозах бетон начинает трескаться и появляются сколы.
  • Вода плохо стекает из-за высокого трения его поверхности, иловые отложения скапливаются на поверхности.

Дренажные поверхностные системы водоотвода

Точечный водоотвод – емкости для сбора воды устанавливаются в тех местах, где находится самая нижняя точка водосбора. Именно в этой точке пересекаются уклоны. Таки дренажные системы используются не только в частных домах, но и на улицах города, поэтому их должны знать все. Емкости – это дождеприемники с решетками наверху, вода по созданным уклонам стекается к ним. Форма у них прямоугольная, плюс на емкостях находятся отводы, с помощью которых они присоединяются к канализации. Предназначение дождеприемников – собирать локально ливневые воды с поверхности и крыши. В последнем случае они устанавливаются под трубой для стока воды. Также в комплект могут входить сливные водоотводы, которые очищают воду от грязи при обустройстве водотока в землю. Для того чтобы в вертикальных водоотводах не появлялись неприятные запахи в них устанавливают сифоны.

Распространенный вариант использования точечного водоотвода, который может быть не только практичным, но и эстетически ценным

Линейный водоотвод – на сегодняшний день являются самой популярной системой. Она состоит из заглубленных водостоков и водосборных каналов, а также пескоуловителей (в них собирается песок и мелкий мусор из текущей жидкости). Для безопасности людей дренажная система закрывается решетками, которые при необходимости снимаются. Материал и вид водостоков зависит от типа почвы, количества собираемых вод, интенсивности движения и т. п. При установке линейного водоотвода нужно учитывать расположение строений и рельеф участка.

Система линейного водоотвода

У линейного дренажа есть масса преимуществ:

  • прокладывать нужно минимум труб (это уменьшает риск засорения и количество прочисток);
  • можно самым кратчайшим путем удалить воду с участка больших размеров;
  • стоимость монтажа системы небольшая;
  • благодаря соединениям частей дренажная система может быть разной длины.

Трубчатый дренаж – в его систему входят смотровые колодцы (шахты с отдельным лотком, находящиеся над трубами). Размещают их в тех местах, где труба меняет свой уклон, размер и направление, в остальных случаях один раз на 50 метров. Также в трубчатом дренаже устанавливаются узловые колодцы, находятся они в точках, где соединяется более двух каналов.

Система трубчатого дренажа должна включать в себя смотровые (ревизионные) колодцы

2.1 Подготовительные работы:

  • проверить основание и несущую способность грунта, в месте планируемого монтажа водоотвода;
  • глубина отметки основания в месте установки водоотводных лотков должна быть такой, чтобы по окончании монтажа отметка решетки оказалась на 3-5 мм ниже отметки дорожного покрытия. При этом следует помнить, что при использовании в системе дренажных лотков типа «ЛВК BМ PLUS» решетка устанавливается на поверхность лотка и общая высота конструкции увеличивается на толщину решетки;
  • произвести разбивку трассы системы водоотведения;
  • произвести разметку мест установки опорных точек – пескоуловителей, выпусков, заглушек, сборных колодцев.

2.4.1. Указания по применению герметика

Обрабатываемые поверхности следует проверить на прилипание и совместимость
При использовании герметика на стыках лотков, продольных швах, других пазах –   применяйте только монтажный пистолет:- прочный монтажный пистолет для тюбиков до 600мл для работы как с традиционными герметиками так и с SF-Connect.
Введите SF-Connect (FIX-O-FLEX H)

  • перед вводом герметика очистите стыки лотков, а также удалите с поверхности пыль, грязь, масло, смазки и др.
  • при обработке используйте перчатки и защитные очки.
  • вставьте трубчатый пакет в монтажный пистолет.

Примыкающую поверхность стыка (сгиба) нужно равнять с выступающей расшивкой или шпателем – раствором для обезжиривания
Оставить материал затвердевать. Время полного затвердевания зависит от температуры и влажности. Лишние остатки затвердевшего материала удалить.

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

  1. Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
  2. Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
  3. Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

  1. Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
  2. По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
  3. Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
  4. Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
  5. После проверки дно засыпать речным песком на 10 см и утрамбовать.
  6. Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
  7. Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
  8. Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
  9. Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
  10. Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно4Бесполезно

Изготовление — материалы

Производство бетонных водоотводных конструкций с решеткой регламентируется ГОСТом 21509-85. В зависимости от предназначения и сферы применения, используют различные марки бетона — от М-200 и выше. Для повышения прочности конструкции ее армируют стальными стержнями классов А-I и А-II либо проволокой Вр-I.

Такие конструкции отличаются высокой эксплуатационной надежностью и геометрической стабильностью, но имеют большую массу, что затрудняет монтаж и требует задействования специальной грузоподъемной техники. Техпроцесс вибрационного прессования обеспечивает высокую плотность изделия и стойкость к разрушительным природно-климатическим факторам.


Бетонные лотки, выполненные по ГОСТу 21509-85, должны соответствовать следующим требованиям:

  1. Морозоустойчивость.
  2. Влагонепроницаемость.
  3. Механическая стойкость.
  4. Равномерная структура без каверн.

Они обладают заданной толщиной бетонного слоя. Системами поверхностного водоотвода оснащаются частные дома и загородные коттеджи.

Монтаж поверхностного водоотвода

Системы поверхностных водоотводов состоят из дренажных лотков, выполненных из бетона, полимербетона или пластика, с закрепленными на их поверхности сборными решетками. Попавшая в них вода, стекает в канализацию или приемник в виде дренажной канавы или поглотительный колодец. Система может монтироваться в любой асфальтированной дороге, также уже существующей. Особенно подходит для обезвоживания автомобильных стоянок, спортивных площадок, въездов в гаражи, входов в метро, а также улиц и площадей с большим уклоном. В последнем случае, поместив линейную дренажную систему поперек улицы, предотвратит образование самостоятельных потоков во время больших осадков, обрывая их возникновение на начальном этапе.

Рис. Элементы линейного водоотвода. Сверху решетка, внизу справа внизу – водоотводной желоб, слева – пескоуловитель.

Поверхностные водоотводные системы могут быть плоскими или с уклоном 0,5-3,0%. Водоотводы с уклоном обычно пронумерованы, что облегчает их последующий монтаж. Существуют также поверхностные водоотводы, каскадные, в которых движение воды осуществляется каскадообразно. Поверхностные водоотводы имеют длину 0,5 или 1,0 м. Ширина лотков составляет 10, 13, 15, 20, 25, 30 и даже 50 см. Высота варьируются, а от 5 см до 100 см. В некоторых поверхностных системах помимо простых лотков также можно встретить угловые элементы 90° и 45°, арочные или в форме буквы „Т”. Длина одного канала линейного водоотвода во многом зависит от степени наклона местности. С плоскими лотками канал может иметь длину:

  • 20-25 м, с односторонним стоком воды.
  • до 50 м, с двусторонним стоком воды.

У поверхностных водоотводов с внутренним уклоном, максимальная длина канала зависит от количества пронумерованных элементов и составляет от 20-30 м.

Фото. Различные типы и материалы поверхностных водоотводов. Вверху слева полимеробетон, справа – бетон.

Фото. Слева поверхностный водоотвод из полипропилена, справа поверхностный водоотвод из нержавеющей стали.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Где обязательно нужна ливневая канализация

В первую очередь, в дождевой канализации нуждаются:

  • коттеджные поселки;
  • места скопления автотранспорта (АЗС, транспортные базы, гаражи, стоянки);
  • гипермаркеты;
  • складские комплексы;
  • заводы и фабрики.

Кроме того, в обязательном порядке ливневой канализацией должны оснащаться места, где сточные воды (из атмосферных осадков) могут быть загрязнены продуктами нефтехимии и иными веществами при смывании их с дорог, площадок и различных устройств. Использование дождевой канализации на таких объектах позволяет защитить водоемы и почву от производных технических масел и бензина.

Порядок монтажа ливневой канализации

Этап первый. Выполняется разметка территории.

Этап второй. Производится подготовка водоотводящих элементов системы (сегодня чаще всего используют пластиковые ливневки с диаметром труб 110 миллиметров).

Этап третий. Роются траншеи, утрамбовывается грунт, создается «подушка» из песка или щебня толщиной около 8 сантиметров. После чего производится укладка труб с уклоном в направлении водосброса, который составляет 1-2 сантиметра на погонный метр. Послойно засыпается назад земля и трамбуется. При этом учитывается прочность труб – чем они прочнее, тем меньше слой грунта укладывается сверху.

Этап четвертый. Устанавливаются дождеприемники-колодцы, куда поступает ливневая вода с участка, затем ее направляют в коллектор. Колодец также обеспечивает доступ к системе, если необходим ремонт ливневки и чистка.

Этап пятый. Элементы ливневой канализации соединяют между собой и производят пробный пуск.

В ряде случае требуется создавать обогрев ливневок – это актуально для территорий с суровым климатом.
