Малоизвестные и необычные факты про обычные отвертки

Отвертка прямая – разновидности инструментов

Всего существует три типа плоских отверток. Тип первый имеет ряд из более 70 размеров. Длина стержня – от 100 мм до 400 мм. Ширина шлица – от 0,3 мм до 4 мм. Обычно такие отвертки оснащены пластмассовой рукоятью. Второй тип – изделия с деревянной ручкой, с более коротким стержнем в рамках от 150 мм до 320 мм и шириной шлица от 0,5 мм до 2 мм. Самым прочным является третий тип, со стержнем, который начинается с торца рукоятки. Ширина шлица – от 0,8 мм до 2 мм. Этот тип способен заменить даже небольшое зубило или стамеску – лезвие всегда можно подточить.

Обычно именно такие шлицы встречаются на бытовых крепежах. Современные отвертки, в которых лезвие выполнено, как отдельная деталь, обладают существенным недостатком – при выходе из строя лопатки такой инструмент можно выбрасывать, поскольку стержень выполнен из более мягких сталей. А вот более старые инструменты, которые достались вам в наследство – настоящий клад! Отвертка плоская, ГОСТ которой соответствует старым нормативам, вся изготовлена из качественной стали, так что стержень можно использовать и затачивать много раз.

Классификация инструмента

Классическая отвёртка состоит из рукоятки, изготавливаемой из различных материалов (от пластика и дерева до стали и диэлектриков), стержня и наконечника, который иногда называют шлицем. В зависимости от вида, материалов и формы этих трёх основных элементов, отвёртки и различаются между собой.

К самым популярным и широко применяемым как в быту, так и в профессиональной деятельности, относят слесарные отвёртки — плоские и крестовые. Благодаря прямой или крестообразной форме шлица таким инструментом удобно откручивать распространённые типы крепежа (шурупы, саморезы и т. д.).

Очень популярна в быту и так называемая переставная отвёртка. Её стержень можно легко вынуть из рукоятки вручную, при этом на разных концах стержня находятся разные виды шлицев, что делает такой инструмент гораздо более универсальным. Некоторые переставные модели могут иметь сразу по 4 наконечника в комплекте, что ещё больше расширяет их функции, а многие и вовсе имеют целый набор сменных бит под любые шлицы.

Точная отвёртка пригодится тем, кто часто работает с мелкими деталями и механизмами. Очень часто такой инструмент можно увидеть в руках у мастеров по ремонту мобильной техники (смартфонов, планшетов и т. д.).

Двухкомпонентные модели получили своё название за использование полипропилена и резины при изготовлении рукояти. Такие изделия обычно обладают отличными эргономическими качествами. Материал, из которого выполнена рукоятка, не скользит даже в мокрых руках, а магнитное покрытие наконечника предназначается для того, чтобы не дать вывернутым шурупам упасть и потеряться.

Мастера по работе с часами обычно используют специальные часовые отвёртки. Их основное отличие – тонкие (не более 1 мм) наконечники. Работать с ними часто приходится под увеличительным стеклом. Чаще всего такие изделия продаются наборами, однако можно найти и отдельные экземпляры под конкретный размер шлица.

Продолжая говорить о профессиональных инструментах, нельзя не упомянуть так называемые модернизированные виды отвёрток, использующиеся чаще всего специалистами в той или иной профессии. Одни из представителей этого вида — диэлектрические модели, предназначенные для работы с электрическими сетями. Такой инструмент при работе защищает электрика от поражения током, даже если сеть находится под напряжением.

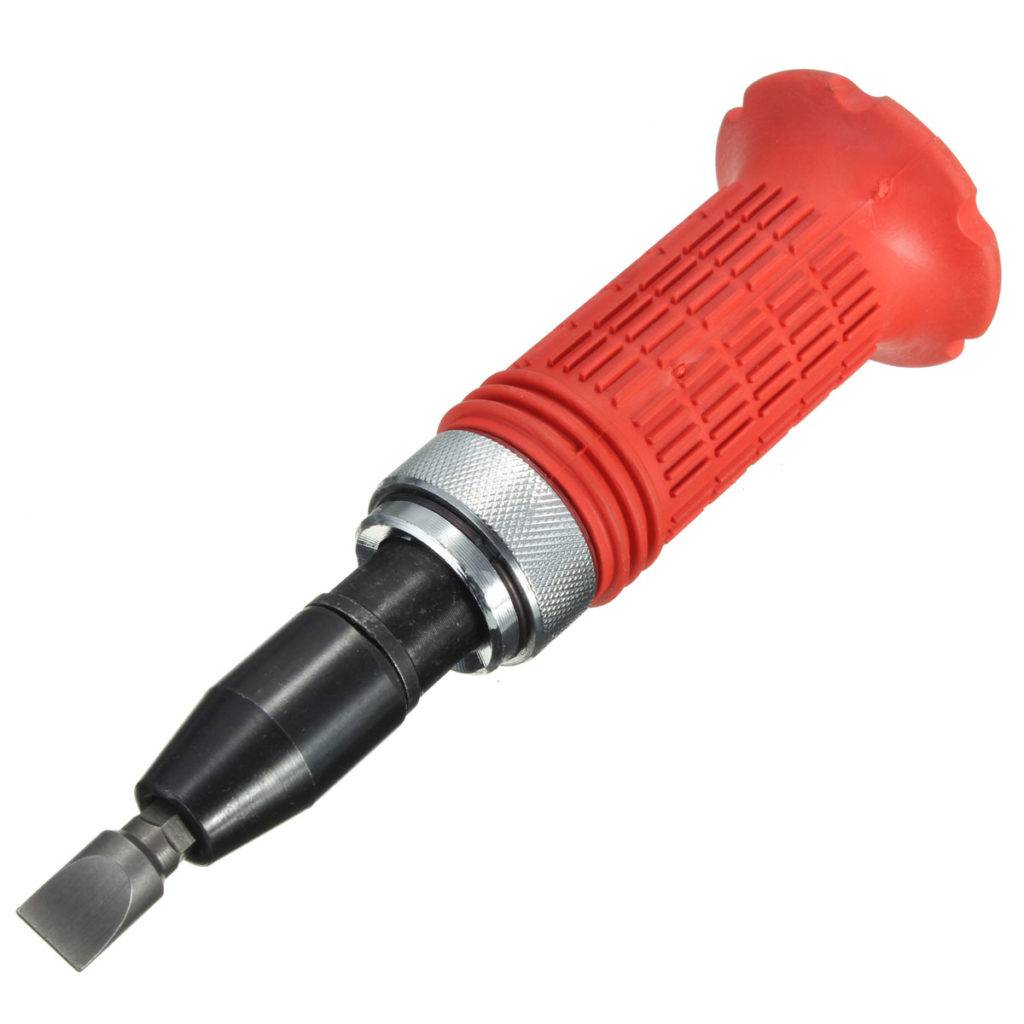

При помощи ударных отвёрток можно «утопить» вкручиваемый винт в покрытие без приложения дополнительных усилий со стороны: их конструкция позволяет создавать усиленный импульс, направляемый на шлиц. При помощи такой отвёртки очень удобно раскручивать проржавевшие крепления.

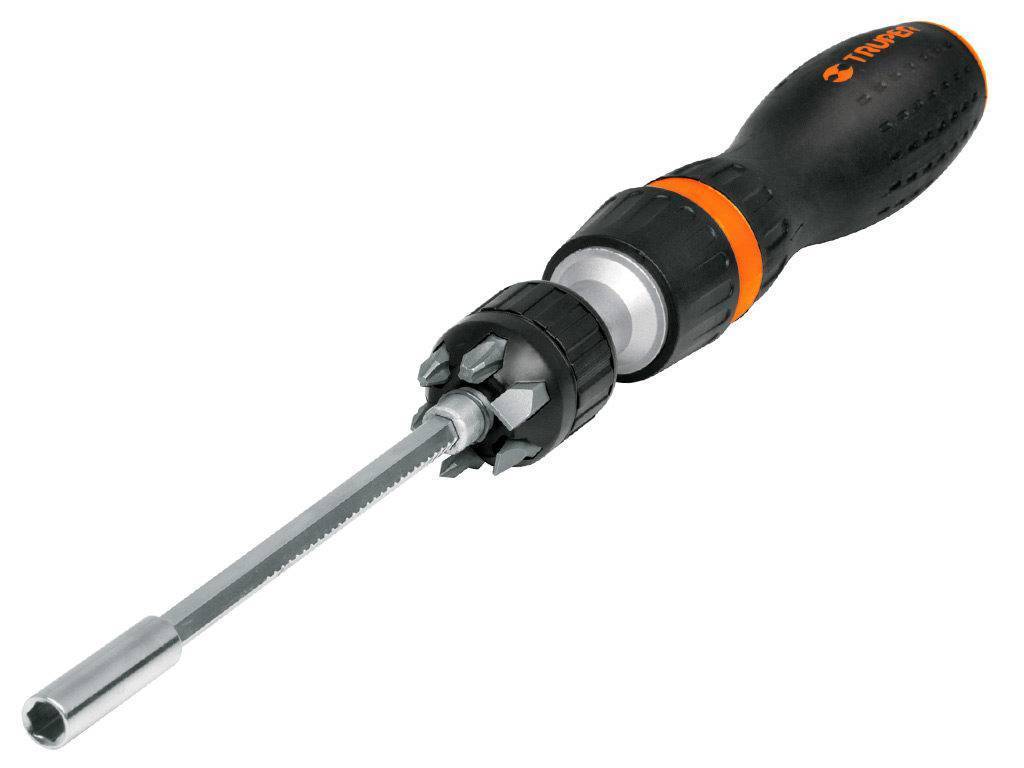

Достаточно удобными в долгой работе (но дорогостоящими) считаются реверсивные отвёртки. Они снабжаются так называемым храповым механизмом, который позволяет при помощи данного инструмента производить монтаж и демонтаж крепежа без отрыва руки от рукоятки, просто совершая возвратные движения кистью.

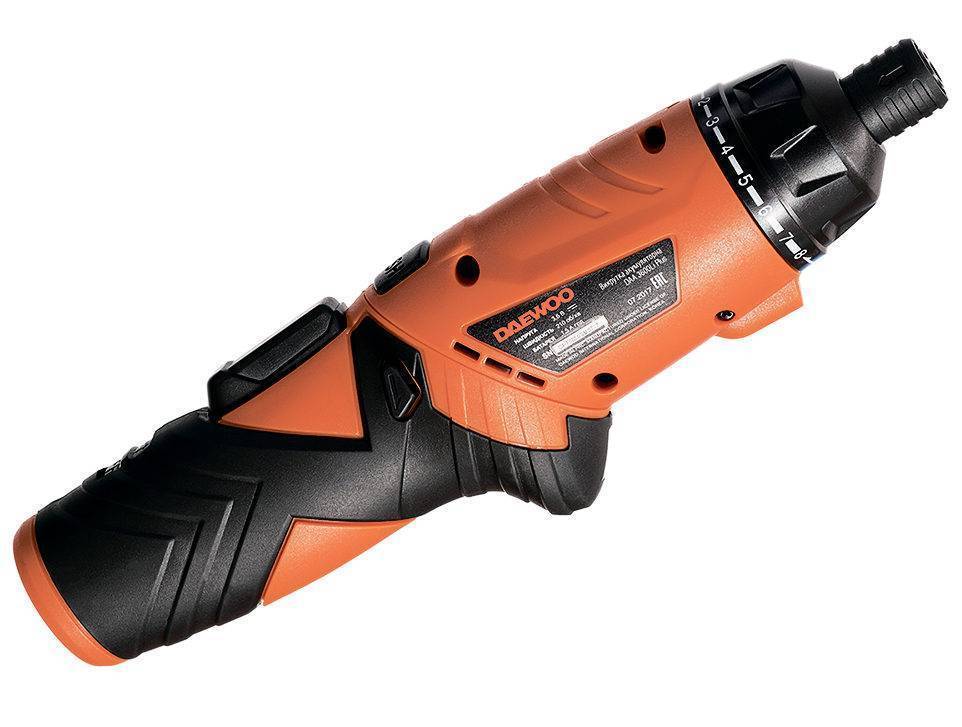

Аккумуляторные отвёртки по принципу действия и внешнему виду больше напоминают шуруповёрты, однако их всё же выносят в отдельную категорию. Настройка усилия вкручивания, передаваемого на стержень, позволяет мастеру «выровнять» усилие, которое будут оказывать все закреплённые элементы конструкции на её каркас. Очень часто такие модели применяются при сборке мебели и других конструкционных изделий.

Особого внимания заслуживают телескопические модели, у которых регулируется длина стержня. При помощи такого инструмента можно выкручивать крепления даже в труднодоступных местах.

Очень часто в работе случается, что до нужного винтика под прямым углом никак не добраться, какой бы ни была длина стержня, и тогда на помощь приходят отвёртки с гибким валом. Их стержень выполнен из гнущегося материала и может изменять угол изгиба до определённых значений, позволяя выкрутить даже самый «трудный» саморез или шуруп.

Тонкости эксплуатации

Отвертка для любой работы должна иметь профиль, подходящий под профиль крепежа. Даже если они внешне похожи, но не взаимозаменяемы — надо строго учитывать это обстоятельство

Внимание стоит обратить и на соответствие по размеру. Часто бывает полезно намагнитить наконечник отвертки

Категорически недопустимо использовать ее в качестве других инструментов.

Зубило, рычаг, клин, нож и так далее — для всех этих функций надо применять специализированные инструменты. Стержень отвертки не должен перекашиваться по отношению к оси винта. Нельзя использовать инструмент, если износился наконечник, деформирована рукоять. А также под запрет попадает использование электротехнических отверток с нарушенной изоляцией. Запрещается нагревать стержень и рукоять более чем до 70 градусов.

О том, как грамотно выбрать отвертку, смотрите в следующем видео.

История инструмента

Прежде чем приступить к обсуждению самого главного, стоит изучить историю отвертки. Есть предположения, что данный инструмент появился только в семнадцатом веке, но другие, неофициальные, источники утверждают, что это произошло немного ранее.

Войны не только разрушают города и судьбы — они, к тому же, способствуют появлению новых полезных изобретений, как бы странно это ни звучало. Появление отвертки обусловлено именно этим. Когда люди начали изобретать стрелковое ручное оружие, то поняли, что оно состоит из маленьких деталей, которых, ко всему прочему, очень много. Для создания оружия использовались винты с отверстиями. В последующем у людей возникла проблема с разборкой. Именно тогда появились первые отвертки.

В 1556 году Григорий Агрикола выпустил книгу под названием «О металлах». На ее страницах можно было заметить изображение шурупа с прорезью. Данный предмет практически ничем не отличается от тех, которыми мы пользуемся сейчас. А по наличию отверстия на шляпке можно сказать, что в шестнадцатом веке люди уже практиковали использование отвертки.

До настоящего времени с инструментами произошло множество изменений, и этот процесс все еще не закончен. С каждым годом на полках магазинов появляется все больше и больше новых приборов, поражающих своей функциональностью. Устаревшие, наоборот, сходят с рынка — например, плоская отвертка, которая используется в быту все реже. Возможно, через несколько лет появится такой инструмент, который заменит все виды отверток, но об этом пока что можно только мечтать.

Самостоятельное изготовление инструмента

Сделать отвертку можно из прута или гвоздя подходящего размера. Заготовка с одного конца обтачивается в форме плоского шлица, другой конец рекомендуется загнуть буквой «Г», для хорошей фиксации в руке. При имеющемся запасе бит для инструмента со сменными жалами можно сделать отвертку из двух шайб и болта. Крестообразная отвертка может быть сделана из старого ключа для замка соответствующей формы. Ключи выполняются из довольно прочного материала, который изнашивается небыстро. Такую отвертку можно прикрепить на связке ключей, что он постоянно был под рукой.

Итак, вы узнали кое-какую информацию об инструменте отвертка. Да, он очень распространен, тем не менее надеемся, что нечто новенькое вы все же почерпнули из нашей статьи.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю

При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве

Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет

Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

Критерии выбора

Начнем со стержня, занимающего практически половину всей площади прибора

Конечно, он не является главной ее частью, но при выборе на него так же стоит обратить внимание

Формы стержней:

  • квадратная,
  • круглая,
  • шестигранная.

Но все зависит не столько от формы, сколько от твердости этой составляющей. По стандартам ГОСТ она должна быть от сорока семи до пятидесяти двух HRC.

HRC — показатель твердости. При таких данных стержень сохраняет прочность при внутренней вязкости, это помогает предотвратить его разрушение в случае усиленной работы.

От прочности стержня зависит все. Если показатель опущен ниже заданной нормы, то во время работы эта часть отвертки согнется. Если выше, то она может просто лопнуть. Именно поэтому нужно обязательно смотреть на показатель прочности во время выбора инструмента, ведь не многие производители следуют стандартам ГОСТ.

Правильный и наиболее качественный материал для изготовления стержней — хромованадиевая сталь, а для профилактики образования коррозии эту часть покрывают специальным защитным оцинкованным слоем.

Длина стержня также играет немаловажную роль. Длинный подходит для работы в труднодоступных местах, а вот с помощью короткого стержня можно выкрутить детали, которые очень крепко закручены в отверстие. Это происходит из-за того, что длина прибора мала — во время работы развивается более сильное надавливание на торец.

Наконечник — самая главная часть отвертки, ведь именно с помощью нее выполняется вся работа. Выше уже говорилось, какие виды наконечников бывают. Настало время понять, из какого материала должна быть изготовлена эта часть инструмента. Так же, как и от прочности стержня, от крепости наконечника зависит вся выполняемая работа. Грани могут стираться во время эксплуатации, особенно если элемент был неправильно подобран к шлицу.

Самые качественные материалы, используемые во время производства наконечников, это:

  • молибденовые стали,
  • хромованадиевые сплавы.

Многие производители оснащают отвертки магнитными наконечниками, что тоже очень удобно, ведь такой может спокойно удержать небольшие детали. Во время работы с маленькими саморезами — это спасение.

Ручка отвертки

Ручка — это то, от чего тоже зависит вся выполняемая работа. Только в этом случае от ее выбора зависит еще и удобство, ведь работать с рукояткой неудобной формы очень сложно.

При выборе данной составляющей обращайте внимание на материал, из которого она изготовлена. Это могут быть:

  • пластмасса,
  • дерево,
  • резина.

Самые лучшие — резиновые ручки, они гораздо лучше лежат в руке и не выскальзывают во время работы. Помимо этого, они способны защитить от удара током в случае его возникновения.

Практичность зависит и от диаметра рукоятки. Он может составлять от десяти до сорока миллиметров. Но выбор зависит не от размера вашей руки, а от размера резьбового соединения — чем оно больше, тем крупнее должен быть диаметр ручки отвертки. Ведь эта ее часть наиболее хорошо передает крутящий момент на закручиваемую или выкручиваемую деталь.

А вот форма рукоятки выбирается в соответствии с вашей рукой. Попробуйте подержать отвертку, создать имитацию работы. Если вам удобно ее эксплуатировать, то выбранная форма хорошая.

Если работа будет идти с деталями небольшого размера, то отдайте предпочтение отвертке с небольшой ручкой и тонким стержнем, такой инструмент наиболее хорошо подойдет для данной работы.

Некоторые инструменты оснащены отверстием в ручке, что тоже очень удобно — с помощью него работу можно вести с дополнительным ключом, вставляющимся в отверстие.

видеоролик, в котором подробно и интересно изложена суть рассматриваемого нами вопроса

В данном видео четко и понятно объясняется то, как правильно выбрать отвертку, на что нужно обращать внимание во время покупки. Помимо этого, можно услышать несколько интересных фактов — например, про то, как изобретается инструмент в Китае

Выбор отвертки на самом деле не так уж и сложен, главное — руководствоваться написанными выше советами. Тогда у вас получится выбрать тот прибор, который точно прослужит вам долгое время, не подведет поломками и неисправностями.

Конечно же, у всех бывают огорчения, инструменты ломаются, приходится идти в магазин за новыми. Но это значит лишь то, что вы не купите во второй раз такой же прибор, вы уже проверили его на практике.

Главное, на что стоит обращать внимание — соотношение цены и качества. Учась на ошибках, вы сможете найти для себя идеальный инструмент, который поможет выкрутить вам не один шуруп

Здание Верховного Суда США: игра слов и спортивный досуг судей

Оригинальный досуг у судей Верховного Суда в Америке. /Фото: thoughtco.com

Кроме Белого дома, в Америке есть еще как минимум одно правительственное здание, которое имеет несколько оригинальных особенностей. Речь идет о Верховном Суде США: на его территории расположена собственная баскетбольная площадка, которая находится прямо над залом суда.

Интерес представляет и само названия учреждения. Дело в том, что в английском языке слово «court» имеет сразу два значения: «суд» и спортивный корт. Поэтому местные жители дали баскетбольной площадке в здании ироничное прозвище – «Наивысший корт».

Форма шлица

Разнообразными бывают не только рукояти отвёртки, но и форма наконечника, который подбирается в зависимости от необходимого типа шлица. Рассмотрим самые распространённые формы шлицов:

  • Плоская отвёртка SL (Slot). Представляет собой плоский, ровный шлиц различной длинны, которая зависит от необходимой силы, передающей при крутящем моменте. Чем большее усилие необходимо приложить, тем шире должен быть шлиц.
  • Крестообразная PH (Phillips). Имеет наконечник в виде креста с различным диаметром и различной толщиной граней, в зависимости от размера. Такая форма позволяет передавать намного больший крутящий момент, чем плоская отвёртка благодаря тому, что её площадь прилегания почти в 20 раз больше.
  • Крестообразная PZ (Pozidriv). Наконечник такой отвёртки выполнен в виде двойного креста и имеет более глубокую посадку, что даёт возможность лучше фиксировать его в отверстии шлица и предотвратить выскакивание во время осуществления затяжки. Позволяет приложить немного большее усилие, чем при работе отвёрткой РН.
  • Шестигранная HEX. Наконечник такой отвёртки напоминает шестигранный ключ и используется для работы с соответствующими шлицами. Благодаря большей площади прилегания, позволяет передать в 10 раз больше усилия при крутящем моменте, чем плоская отвёртка.
  • Отвёртка TORX. Наконечник TORX имитирует форму шестилучевой звезды. Эта необычная форма предотвращает стирание граней, как на отвёртке, так и в шлице резьбового соединения. С помощью неё, возможно приложить большее усилие на деталь, чем обычной шестигранной отвёрткой. Встречаются так же наконечники TORX с небольшим штырьком внутри.

На что обратить внимание при выборе отвёртки?

В специализированных магазинах выбор отвёрток настолько велик, что любой бы растерялся. Иногда вам на помощь могут прийти продавцы-консультанты, но, к сожалению, не всегда они рекомендуют действительно качественный товар, поэтому полагаться следует только на себя. Единственное, что вы можете сделать непосредственно в магазине, — это тщательно осмотреть товар, то как она будет справляться со своей основной задачей, вы сможете оценить только после покупки, поэтому будьте внимательны.

Обратите внимание сначала на рукоять, подержите отвёртку в руке. она должна удобно лечь у вас в ладони и не скользить. Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно

Если это резина, она не должна иметь в месте стыка поры или лишний материал. Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество

Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно. Если это резина, она не должна иметь в месте стыка поры или лишний материал

Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество

Статья написана для сайта .

Метки:Строительный крепёж, строительство

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Специальные устройства

Кроме двух основных, существуют и такие виды отвёрток, названия которых мало известны широкому кругу пользователей. Они придуманы для выполнения особых операций. Такие фигурные отвёртки выпускаются не в большом количестве, но упоминания достойны:

  • Вариантом крестообразной отвёртки является инструмент со шлицем Torx. Он обеспечивает ещё большую силу фиксации крепёжного изделия. Часто применяется в сложных электронных приборах для исключения вскрытия корпуса не квалифицированным персоналом.

  • По большей части в производстве авиационной техники используются отвёртки разновидности Torq — Set. Характеризуются максимальным крутящим моментом.
  • Там же применяют устройство в виде трилистника Tri — Wing.
  • Для устройств с антивандальной защитой используется отвёртка — спаннер с двумя штырьками.
  • В электротехнике находит применение отвёртка-пробник для определения фазировки. С их помощью можно найти плюсовый и минусовый контакты в устройствах с питанием от источника постоянного тока.
  • Отвёртка с гибким стержнем незаменима для использования в труднодоступных местах.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными

Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

Основные виды отвёрток

Долгое время для отворачивания и заворачивания крепежа использовались два вида отвёрток. Они и сейчас в ходу во всех сферах деятельности человека. Но, кроме них, появились и другие типы инструмента, облегчающие работу. Классификация их связана с устройством жала.

Инструмент с прямым шлицом

Основное преимущество этого приспособления — возможность использования под множество задач. Отвёртка шлицевая, размеры которой соответствуют величине крепежа, может использоваться везде. Таким инструментом можно открыть замок, настроить элементы электронной схемы, использовать в отладке механических устройств.

При отворачивании не нужно сильно давить на инструмент. Жало само фиксируется в шлице и не выскакивает прочь, если зазор между ними минимальный. Хорошо подобранная рукоятка обеспечивает неплохой крутящий момент, который можно усилить при наличии шестигранного стержня с помощью гаечного ключа.

Недостаток единственный — работа в одной плоскости ввиду изначальной конструкции инструмента. Если чуть перекосить в приложении усилия, то отвёртка выскользнет из паза.

Крестовая отвёртка

Эта разновидность инструмента появилась для замены плоской отвёртки. Такая конструкция шлица, в отличие от конкурента, обеспечивает более плотное заворачивание и его сохранность при больших усилиях и нескольких циклах.

Основным видом крестовидного крепежа и инструмента сейчас является конструкция Филипс. К всемирно известному производителю электроники это не имеет отношения. Просто такая фамилия была у изобретателя шлица. Крестообразное строение прорези позволяет закручивать винт с небольшим наклоном без ущерба для поверхности шляпки и не снижая прикладного усилия. За счёт такого шлица боковое смещение минимально. Это даёт возможность применять подобный инструмент в местах с ограниченным пространством и при угловом расположении крепежа.

Но у подобной конструкции также есть свои недочёты:

  • Применение таких отвёрток сталкивается с высокими механическими нагрузками при нажатии, что приводит к износу наконечника.
  • Сильное осевое усилие утомляет работника при существенном количестве операций.
  • Не имеется возможности изготовления очень маленького инструмента из-за особенностей шлицевой конструкции. Следствие этого — ограниченное применение.

Такой шлиц имеет название Pozidriv и отличается более сильной фиксацией в прорези и меньшей возможностью работы под углом. У таких отвёрток есть своя область применения:

  • Мебельное производство.
  • Монтаж изделий из гипсокартона.
  • Установка перегородок из алюминиевого профиля.

Для работы отвёртками с двойным крестовым шлицем выпускаются саморезы соответствующего профиля, как правило, золотистого цвета.

Рейтинг ударных отверток

Профессионалу необходимо иметь в арсенале качественный, крепкий инструмент. Перед приобретением, чтобы выбрать подходящую для работы модель, надо ознакомиться с характеристиками предложенного товара. Обзор популярных фирм изготовителей ударной реверсивной отвертки:

  1. NORGAU ‒ изготовлена из хромомолибденовой стали, крепкая, имеет продолжительный срок эксплуатации и два вида бит: шлиц и шестигранник.
  2. FIT ‒ реверсивная отвертка с прямым и крестовым видом шлица сделана из высокоуглеродистой стали с резиновой рукояткой, имеет 6 видов бит.
  3. Stayer ‒ отвертка от немецкого производителя имеет закаленные ударные биты двух видов.
  4. VIRA ‒ изделие из хромованадиевой стали с крепкой резиновой прослойкой на ручке, в комплекте 6 насадок.
  5. TOREX ‒ страна изготовитель Польша, оснащена отвертка магнитным наконечником, используется в быту.
  6. Ударная отвертка Jonnesway ‒ сделана из высокопрочной стали, оснащена граненой насадкой для поворота рожковым ключом, имеет удобную резиновую ручку, изготовитель гарантирует длительный срок использования.

Маркировка и размеры шлицевой отвёртки

Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.

Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:

  • SL — так обозначается стандартная шлицевая плоская отвёртка;
  • PH — модели с крестовым наконечником;
  • PZ — крестовые отвёртки с насечёнными тонкими лучами.

Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.

Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.

Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.

Таблица: размеры шлицевых отвёрток

Обозначение отвёртокНоминальный диаметр, мм Площадь рабочей поверхности, мм Длина стержня ммДлина рукояти, ммДиаметр рукояти, ммДиаметр стержня, мм
09631.4–2.00.25 × 0.88545120.8
09642.5–3.00.4 × 1.61.6
09653.50.5 × 2.310555152.3
09664.00.6 × 2.815580182.8
09675.00.8 × 3.51803.5
09686.01.0 × 4.521590224.5
09698.01.2 × 6.0250100256.0
097110.01.6 × 8.08.0
097212.0–14.02.0 × 9.0300100259.0
097316.02.5 × 11.011.0
097418.0–20.03.0 × 11.03501002513.0
