Изготовление муфельной печи для плавки и закалки металла своими руками

Полезное видео

Познакомьтесь с видео, в котором показано, как приступить к изготовлению муфельной печи: какие требуются материалы и инструменты, что нужно сделать в первую очередь, а каких действий совершать не рекомендуется.

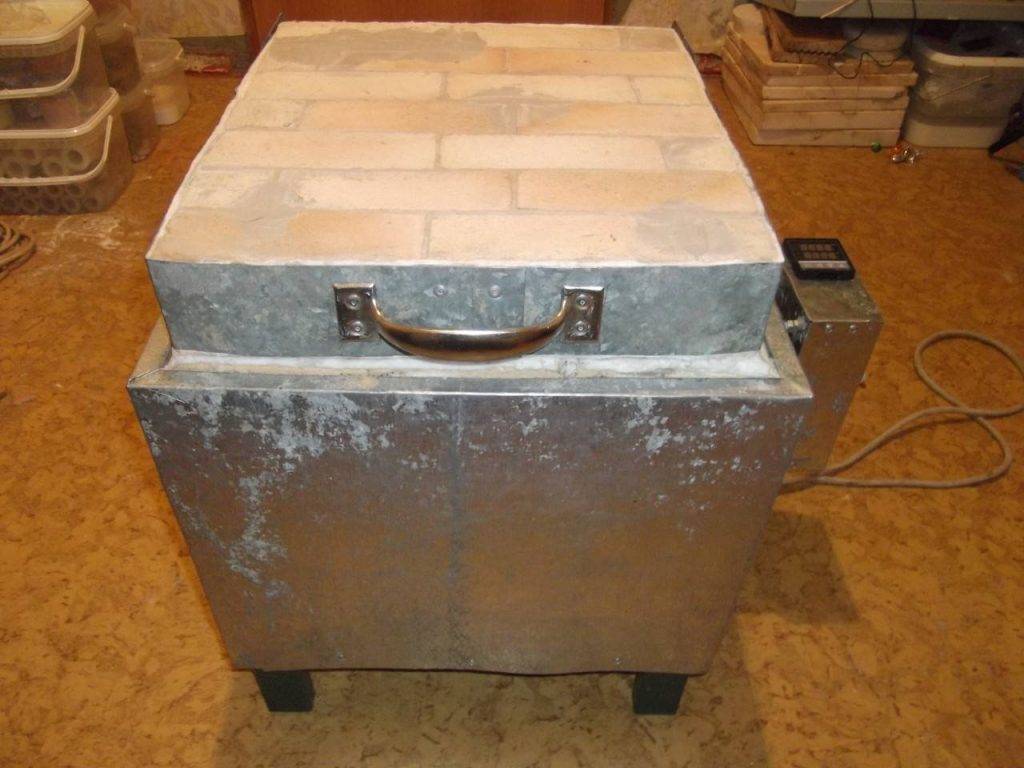

Изготовление крышки

  • Вырезаете из стали круг, идентичный по диаметру уже полностью собранной конструкции.
  • Сверху на клей «садите» шамотный кирпич – он обеспечит достаточную герметизацию.

Привариваете по бокам ручки, чтобы было удобно поднимать и снимать крышку, и щеколда для закрывания.

По краю покрываете огнеупорным силиконом, перед этим обязательно обезжиривается поверхность (подойдет даже «Уайт-Спирит»).

Напомним, когда печь работает, она должна быть закрыта. Излишнее попадание воздуха внутрь приведет к быстрому износу нихрома.

Печь для алюминия своими руками — легко!

Желание иметь дома небольшую плавильную печь легко осуществимо, не требует больших вложений, знаний и времени для постройки. Можно самостоятельно соорудить агрегат ёмкостью до 10 кг расплавленного металла и изготавливать сувениры, фурнитуру или заготовки для мелких алюминиевых деталей. Температура, достигаемая в домашней печи, позволяет плавить большинство алюминиевых сплавов за короткое время (несколько десятков минут в зависимости от объёма лома).

Конечно, качество получившегося металла отличается от промышленного. Алюминий, расплавленный в домашних условиях, содержит повышенное количество окисных плёнок, загрязнений, менее стабилен по химическому составу. Но всё же он будет пригоден для использования в быту.

Рецепты

ИнгредиентыПроцессРезультат
Золотой слиток, Серебряный слиток
22
Энергия: 1 600
Время: 5 сек
Напряжение: 16 /
Электрумовый слиток
Железный слиток, Никелевый слиток2 2

33
Энергия: 2 400
Время: 7 сек
Напряжение: 16 /
Инваровый слиток
Медный слиток, Оловянный слиток3 3

44
Энергия: 1 600
Время: 5 сек
Напряжение: 16 /
Бронзовый слиток
Медный слиток, Цинковый слиток3 3

44
Энергия: 3 200
Время: 10 сек
Напряжение: 16 /
Латунный слиток
Золотой самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Золотой слиток
Железный самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Железный слиток
Стальной самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Стальной слиток
Серебряный самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Серебряный слиток
Алюминиевый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Алюминиевый слиток
Титановый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Титановый слиток
Хромовый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Хромовый слиток
Электрумовый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Электрумовый слиток
Вольфрамовый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Вольфрамовый слиток
Свинцовый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Свинцовый слиток
Цинковый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Цинковый слиток
Латунный самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Латунный слиток
Платиновый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Платиновый слиток
Никелевый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Никелевый слиток
Инваровый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Инваровый слиток
Медный самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Медный слиток
Оловянный самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Оловянный слиток
Бронзовый самородок9 9

Энергия: 200
Время: 10 сек
Напряжение: 1 /
Бронзовый слиток

GregTech Просмотр: Шаблон:GregTech/Содержимое

Виды и назначение

По своему строению и функциональному назначению печи туннельного типа очень сильно различаются. Существуют громоздкие кирпичные конструкции для обжига кирпича, вращающиеся клинкерные цементные печи, выполненные в виде огромной металлической трубы.

Также есть компактные стальные печи для кондитерских и хлебобулочных изделий, мощные энергоемкие установки для термической обработки стали, а также небольшие агрегаты для керамических изделий и глиняной посуды.

Обжиг кирпича и цемента

Свое наибольшее применение нагревательные установки туннельного типа получили в производстве строительных материалов – кирпича и цемента. Клинкерная вращающаяся печь для производства цемента представляет собой огромные трубы, длиной до 230 метров, открытые с торцов и вращающиеся со скоростью 1 – 1.5 оборота в минуту. Печь устанавливается под небольшим наклоном к горизонту в 3 – 4 градуса. В таком устройстве выделяют 6 зон, таких как:

  • Сектор подсушки сырья (испаритель влаги).
  • Сектор нагрева.
  • Участок декарбонизации.
  • Участок спекания.
  • Зона экзотермии.
  • Зона охлаждения сырья.

Процесс спекания цемента протекает после загрузки в приподнятую часть сырья, а с нижней части подается топливо в виде смеси воздуха и горючего. Готовый продукт ссыпается в специальное холодильное устройство.

Туннельные печи для обжига кирпича представляют собой галерею с вагонеткой, ручной тележкой или конвейерной лентой. Стены и свод такого агрегата выложены из огнеупорного шамотного кирпича. Снизу или сверху поступает нагретый воздух, а в противоход ему происходит газо- и дымоудаление.

Количество подаваемого тепла и отводимого остывшего воздуха регулируется  с помощью системы специальных шиберов или заслонок. Сырой кирпич сначала подогревается, потом происходит его обжиг, а затем охлаждение. Температура при обжиге кирпичных изделий внутри основной камеры установки может достигать 900 градусов Цельсия. После этого тележка с кирпичами отправляется в сушильную камеру, которая работает на выходящих их печи нагретых газах. Она конструктивно совмещена с печью.

Обжиг керамических изделий

Для изготовления изделий из керамики применяются устройства, похожие на кирпичные туннельные печи. Размер таких конструкций меньше, что обусловлено небольшими объемами выпуска керамической и глиняной продукции. Сам принцип функционирования таких печей многим повторяет процесс обжига и сушки кирпича.

В металлургической промышленности

В термической обработке сталей и сплавов туннельные печи применяют для отжига и нагревания металлических деталей перед другими процессами нанесения покрытий. Также в подобных агрегатах происходит закалка изоляторов для нужд электротехнического производства.

Производство хлебобулочных изделий

В хлебобулочном производстве применяют металлические туннельные печки, выполненные в форме вытянутого короба и снабженные конвейерной подачей выпекаемого продукта. Внутри такого агрегата находятся горелка, пароувлажнитель, конвейерная лента, система вытяжки, а также механизмы регулировки подачи тепла в разные отсеки печи.

Размеры их составляют от 10 до 25 метров, используются они на хлебозаводах, в домашних мини-пекарнях применять такие установки экономически невыгодно. Работают они на природном газу или электрической энергии, как наиболее безопасных для пищевой промышленности видах топлива. Гораздо реже применяются мазутные установки.

Выпечка кондитерских изделий

Кондитерские туннельные установки практически полностью аналогичны хлебобулочным печкам, с той разницей, что они обладают меньшими габаритами и более точными температурными режимами выпечки. В кондитерских изделиях используются различные кремы, что требует точной настройки температуры внутри печи, а также меньшего времени их обработки.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 1400 0 С
  • столовый — 1350 0 С
  • сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 1080 0
  • бронза (в зависимости от марки) — от 930 0 до 1140 0
  • латунь в пределах от 880 до 950 градусов

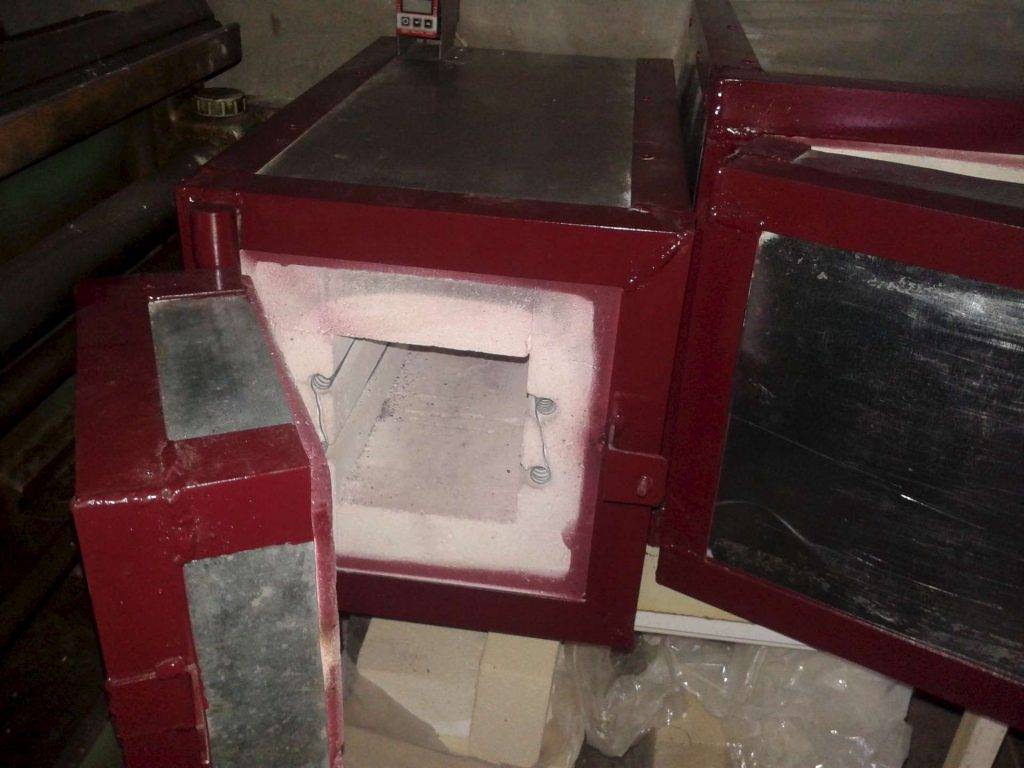

Изготовление электрической муфельной печи своими руками

Рассмотрим строительство небольшой муфельной печи. Прибор будет подключаться к сети с напряжением 220 В.

Выбор материалов

Материалы для изготовления устройства доступны в строительных магазинах и отделах электротоваров. Для создания муфельной печи понадобятся:

  • листовая сталь толщиной 2—3 мм (2 кв. м);
  • стальной прокат с сечением «уголок» (3 м);
  • теплоизолирующий материал (базальтовая вата);
  • шамотный кирпич, 12 штук;
  • мертель (5—7 кг);
  • термопара хромель-алюмель;
  • керамическая трубка для термопары;
  • спираль нихромовая;
  • трубки стекловолоконные для изоляции выводов спирали и термопары.

При выборе материалов руководствуются их качеством: жаропрочностью, способностью выдержать быстрый нагрев и остывание. Чтобы муфель служил долго, не стоит брать кирпич, бывший в употреблении несколько лет.

Подготовка инструментов

Для приготовления пасты из мертеля понадобится десятилитровое ведро и мешалка. При замешивании раствора пользуются респиратором. Для монтажа потребуются следующие строительные инструменты и аппаратура:

  • сварочный аппарат;
  • дрель электрическая;
  • болгарка;
  • набор сверл победитовых и по металлу;
  • инструменты печника: молоток-кирочка, мастерок, маленький шпатель, мерная лента;
  • инструменты электрика: пассатижи, кусачки, круглогубцы, металлическая линейка, отвертка обычная и крестовая.

Пошаговая инструкция

Рабочий процесс включает следующие шаги.

  • Размечают и разрезают стальной лист. Вырезают детали кожуха и детали дверцы.
  • Сваривают кожух и дверцу.
  • Приваривают к корпусу шарниры для дверцы и крепления замка.
  • Из мертеля делают раствор (по инструкции на пакете).
  • Из кирпичей складывают макет печи, определяя, где будет проложена спираль.
  • В кирпичах дрелью делают канавки для укладки спирали. Для работы используют победитовое сверло.
  • Уголковый профиль нарезают болгаркой и сваривают из него каркас для кирпичей.
  • В каркасе кладут муфель из кирпичей (на раствор из мертеля).
  • Кладку просушивают 3—4 дня.

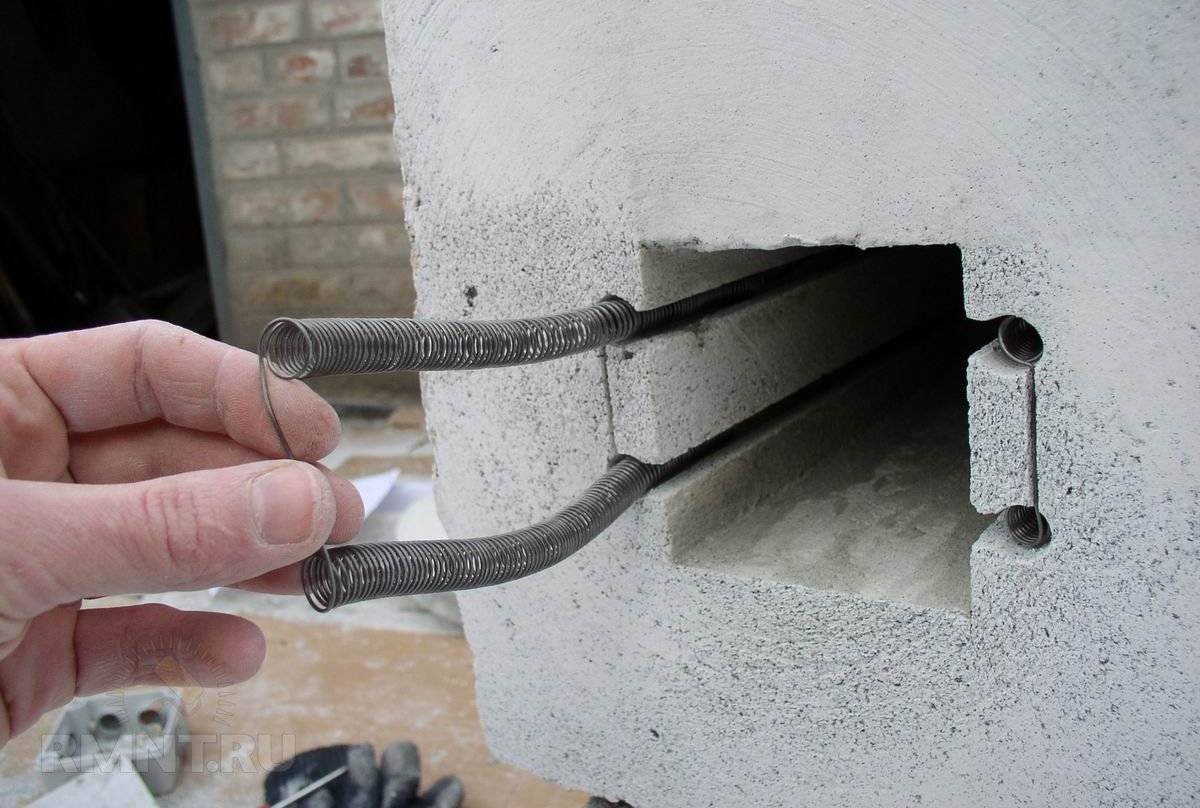

  • В стенках муфеля в канавки укладывают нихромовую спираль. Просверлив отверстие в кирпичах, выводят контакты наружу.
  • На термопару надевают керамическую трубочку и стекловолоконную защиту.
  • В муфеле победитовым сверлом делают отверстие для термопары и вставляют ее внутрь камеры.
  • Места вывода контактов обмазывают раствором мертеля.
  • Муфель просушивают 1—2 дня.
  • На заднюю стенку кожуха укладывают слой минеральной ваты.
  • В кожух устанавливают муфель. Его ставят на металлическую решетку-подставку, чтобы тяжелая печка не спрессовывала слой ваты под ней.
  • Сверлом по металлу в кожухе сверлят отверстия, выводят контакты спирали и термопары наружу.
  • Зазор между муфелем и кожухом плотно набивают базальтовой ватой.
  • Слой базальтовой ваты укладывают в дверцу и крепят нихромовой проволокой.
  • Дверцу устанавливают на кожух, ставят замок.
  • Выпиливают кусок шамотного кирпича по размеру дверцы. При обжиге он ставится в муфель перед дверцей.

Важно! Чтобы спираль не выпадала из канавок, сделанных в кирпиче, ее в нескольких местах укрепляют раствором мертеля

Сфера применения: отопление помещений

В быту схема индукционного нагревателя была реализована для котлов отопления и плит. Первые получили особенно большую популярность и признание у пользователей за счёт отсутствия нагревательных элементов, которые снижают работоспособность в котлах с другим принципом действия, и разъёмных соединений, что даёт экономию на обслуживании систем индукционного отопления.

На практике используются несколько вариантов, где используется разного типа индукторы:

  • нагреватели с электронным управлением для создания токов нужного вида в катушке;
  • вихревые индукционные нагреватели.

Электрическая схема индукционного нагревателя

Разновидности и отличительные особенности

Чтобы можно было своими руками создать качественную печь, стоит понимать, на какие виды она делится с учетом потребляемого топлива и энергии, а именно:

  • газовые;
  • электрические.

Данное разделение позволяет использовать различные источники энергии, которые и позволяют разогревать пространство внутри созданной конструкции. При этом большей популярностью пользуется печь с установленными элементами для электрического прогрева. Это позволяет контролировать температуру внутри конструкции при необходимости обработки определённого сырья.

Современная муфельная печь имеет свои особенности в конструкции и получаемых производственных возможностях, а именно:

  • в получаемой конструкции и объёмах внутреннего пространства;
  • методах и способах нагрева внутреннего пространства печи;
  • использование особенных защитных формул и функций;
  • рабочих температурных параметрах.

В зависимости от получаемой температуры, все печи делятся на три вида:

  • печи умеренной температуры, с параметрами 100-500 градусов по Цельсию;
  • средние печи, с температурой в 400-800 градусов по Цельсию;
  • высокотемпературная печь, с параметрами 400-1400 градусов по Цельсию;
  • сверхвысокотемпературные печки, они разогреваются до 2000 градусов по Цельсию.

Охлаждение оборудования

При создании индукционной печи своими руками больше всего проблем возникает с охлаждением. Это связано со следующими моментами:

  1. Во время работы нагревается не только расплавляемый металл, но и некоторые элементы оборудования. Именно поэтому для длительной работы требуется эффективное охлаждение.
  2. Метод, основанный на применении воздушного потока, характеризуется низкой эффективностью. Кроме этого, не рекомендуется проводить установку вентиляторов вблизи печи. Это связано с тем, что металлические элементы могут оказывать воздействие на генерируемые вихревые токи.

Как правило, охлаждение проводится при подаче воды. Создать водяной охлаждающий контур в домашних условиях не только сложно, но и экономически невыгодно. Промышленные варианты печи имеют уже встроенный контур, к которому достаточно подключить холодную воду.

Муфельная печь для обжига керамики своими руками

23.10.201616:13

Для того, чтобы глиняные шедевры могли использоваться в быту и служили вам долго, их необходимо правильно обжечь. А в этом деле без хорошей печки и грамотного подхода не обойтись. На сегодняшний день существует много профессиональных печей, они различаются не только своими размерами и вместительностью, качеством обжига, а так же своим удобством в использовании. Если вы хотите приобрести проверенную муфельную печь, обращайтесь к нам – Керамистам.ру, мы всё подробно расскажем, покажем, и подскажем, какая именно подойдёт вам. А если же вы уверены в своих силах и горите желанием сделать печь своими руками, то в этой статье мы постараемся во всех подробностях описать этот нелёгкий, но интересный процесс.
Начнём с того, что муфельные печи бывают разными: газовые и электрические.
Сегодня мы расскажем о том как самостоятельно сделать электрическую печь.
Для этого вам понадобятся:

  • Кирпичи из шамота и керамические плиты для муфеля.
  • Листовая сталь для корпуса печи.
  • Огнеупорные, теплоизолирующие материалы для заполнения пустот.
  • А так же ТЭН.

Муфель может быть сделан из разных материалов:

Керамический.  Температурный переход между камерой и нагревательным элементом снижен

Это очень важно для керамики, так как остывает она медленнее чем другие материалы, поэтому если не уделить должного внимания муфелю, печь будет непригодна для эксплуатации.

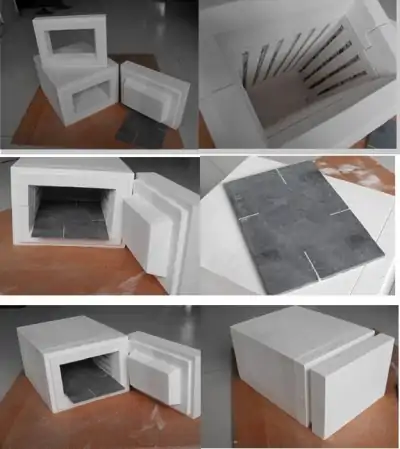

Муфель из керамического волокна. Преимущества волокна: печь быстро нагревается

Недостатки  – хрупкий материал и при высокотемпературных режимах возможно выделение вредных веществ.

Ещё один важный момент. Печи различаются по типу загрузки (горшковая, колпаковая и горизонтальная). Сегодня мы рассмотрим как сделать печь с горизонтальной загрузкой. Необходимо сварить корпус из листовой стали. Или же использовать старый холодильник или газовую плиту.
Внутри корпус нужно отделать базальтовой ватой, слоем не менее 10мм. Приклеивать плиты рекомендуем на силиконовый герметик.

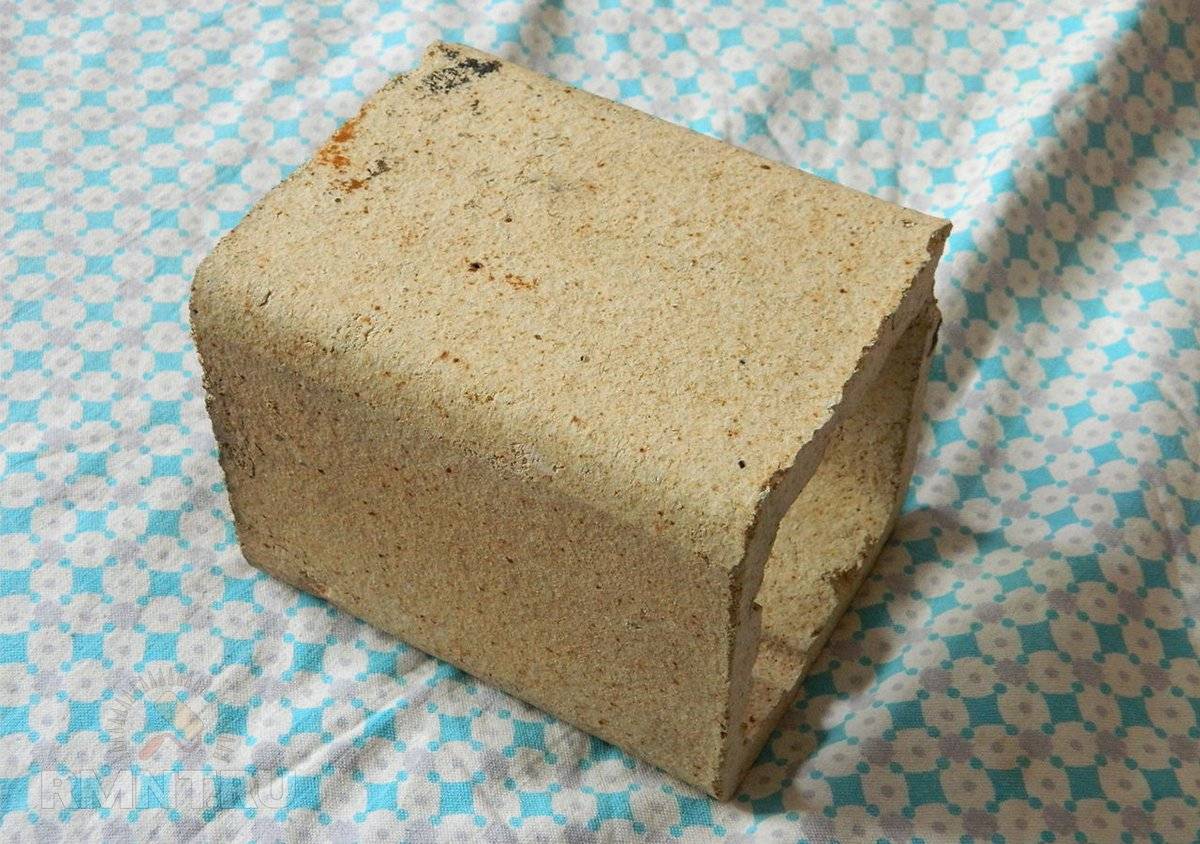

Следующий шаг – кладка огнеупора. Кладка собирается из шамотных кирпичей, в которых заранее предусмотрены специальные пропилы для дальнейшей установки ТЭНа. Кладку начинаем с донышка, потом собираем стенки, и уже в конце выкладываем верхнюю часть.
Для того, чтобы конструкция была ещё прочнее, в кладочную смесь можно добавить цемент. Примерно 20%. Дополнительное армирование можно сделать при помощи металлического уголка. Дверь печи также выкладывается из шамотного кирпича. В местах примыкания дверцы обработайте муфель разделительным средством – например солидолом.
рекомендуем сделать закрытый нагреватель, так как он обеспечивает безопасность в плане выделения токсичных газов. В качестве нагревателя установим спирали из нихромовой и фехралевой проволоки 6 мм в диаметре

Важно рассчитать необходимую длину проволоки, так как температура нагрева будет зависеть от силы тока. Ну и завершающий шаг  – сборка всей конструкции

На дно корпуса нужно уложить лист асбеста и сделать огнеупорную заливку из шамотной глины.
Муфель устанавливается по одному кирпичу. Места стыков промажьте огнеупорным кладочным раствором. Важно! камеру нужно расположить строго в центре корпуса. пространство между камерой и корпусом необходимо заполнить теплоизолирующими материалами. В корпусе важно предусмотреть отверстия для выводов ТЭНов, в которые будут установлены керамические изоляторы для предотвращения замыкания.
Ну и финальный шаг: всё оставшееся пространство заливаем огнеупорным раствором и хорошенько просушиваем. Печь готова!

Сделать муфельную печь своими руками – задача непростая. И качество обжига будет напрямую зависеть от тщательной проработки каждого элемента в отдельности и печи в целом. Если вы любите экспериментировать и уверены в своих инженерных способностях – то дерзайте, необходимые материалы и комплектующие – спирали, кирпичи, вату, термопару и другое можно приобрести в магазине Керамистам.ру. Или же приходите к нам сразу за готовым и проверенным вариантом, мы всегда поможем и сориентируем вас в правильном выборе. , , Welte, Rohde и другие, успевшие зарекомендовать себя в деле печи готовы приступать к горячей и ответственной работе.
Фото:

Оригинальная мини-печь для плавления алюминия

Хочется рассказать еще об одном интересном устройстве, которое можно собрать собственноручно.

Плавильная печь из бутылки

Это довольно оригинальный способ создания мини-печки. Бутылка из стекла с подходящим диаметром смазывается маслом, после чего обматывается бинтом. Следующий слой – глина, смешанная с жидким стеклом. После просушки поверхность обматывается проволокой из нихрома и опять покрывается глиняной смесью. После окончательного высушивания стекло извлекается, а края проволоки подключаются к электросети.

Печь из фаянсового бочонка

Можно сделать и более крупную печь из фаянсового бочонка.

Этап первый. Сначала на дне бочонка алмазным сверлом проделывается небольшое отверстие для выпуска расширившегося воздуха.

Этап второй. Далее необходимо сделать под. Для этого на небольшом листе стали собирается «фундамент» из шамотного кирпича и соединяется металлическими уголками. Затем в верхней части бочонка проделываются канавки для спирали (не более трех-четырех) – в них и будет уложен нагревательный элемент необходимой мощности.

Этап третий. Остается лишь сделать внешнюю оболочку из оцинкованной стали. Она делается съемной, поскольку будет надеваться лишь после накрытия изделия муфелем (бочонком). Пространство между муфелем и внешней оболочкой засыпается асбестом.

Процедура обжига ничем не отличается от предыдущего варианта, но регулировка температуры осуществляется при помощи термопары. Стенки бочонка толстые, пока они засветятся (даже без внешней оболочки), керамическое изделие будет уже пережженным.

Классификация муфельных печей

По типу нагревательных элементов муфельные печи подразделяют на:

  • электрические;
  • газовые.

По предназначению они делятся на:

  1. для плавки металла;
  2. для обжига керамики;
  3. для плавки стекла;
  4. для закалки металла;

Бывают также промышленные и самодельные муфельные печи.

Промышленная муфельная печь с автоматикой

Но печи, работающие на газу сделать в домашних условиях невозможно, хотя газ и дешевле электричества, так как подобные эксперименты запрещены законодательством. Электрическое управление печью обеспечивает удобство регулирования температурного режима.

По конструктивному типу муфельные печи делят на:

  • горизонтальные (наиболее простые);
  • вертикальные или горшкового типа;
  • колпаковые;
  • трубчатые.

Нагрев может производиться в воздушной среде, в вакууме или в газовой среде. В домашних условиях есть возможность только для конструирования печи с термической обработкой изделий в воздушной среде.

При самостоятельном выполнении муфельной печи ей можно придать желаемую форму и объем, оформить ее в подходящем для интерьера стиле.

Основные части конструкции

  1. Внешняя часть печи, оболочка (корпус).В качестве корпуса для будущей муфельной печи удобно использовать вышедшую из употребления газовую плиту, точнее духовку от нее или электрическую печку. Для их использования демонтируют все пластиковые детали. В случае, когда нет возможности использовать такие варианты корпуса, его сваривают из листового металла (толщина не менее двух миллиметров).
  2. Теплоизоляционный слой. Эта часть конструкции крайне важна. От ее качества зависит КПД печи и теплопотери, которые она понесет. Внутренний слой термоизоляции – это огнеупорный (шамотный) кирпич, способный выдержать температуру до одной тысячи градусов.
  3. Внешний слой, сокращающий потери тепла в окружающее пространство, прокладывают из перлита или базальтовой ваты. Асбест использовать небезопасно, при его нагревании происходит выделение в атмосферу канцерогенных веществ.
  4. Элементы, непосредственно нагревающие рабочее пространство. Нагревательными элементами внутри муфельной печи служат спирали, скрученные из нихромовой или фехралевой проволоки. Толщина 1 мм. Нихромовая (никель-хромовая) проволока очень пластична и устойчива к коррозии.
  5. Фехралевая (алюминий, хром, железо) проволока несколько дешевле из-за отсутствия в составе алюминия и также обладает необходимыми свойствами для ее применения в муфельной печи.

Список материалов и инструментов для сборки конструкции

  1. болгарка (машинка для шлифовки и резки материалов) с отрезными кругами для металла;
  2. сварочный аппарат;
  3. листовая сталь толщиной >2мм;
  4. металлические уголки;
  5. шамотный огнестойкий кирпич;
  6. огнеупорная смесь;
  7. силикон термостойкий;
  8. базальтовый термоизолятор (вата, плотностью 200 кг/м3) или перлит;
  9. защитные очки и респиратор;
  10. нихромовая (фехралевая) проволока сечением 1 мм;
  11. кусачки или ножницы по металлу.

Изготовление устройства

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

  • углошлифовальная машина (болгарка) и 1-2 круга;
  • электро-дуговая сварка и электроды;
  • слесарный инструмент, в том числе кусачки;
  • 2-миллиметровая нихромовая проволока.

и материалы:

  • 2,5 мм стальной лист или корпус б/у духовки;
  • уголок;
  • арматура;
  • базальтовая вата;
  • огнеупорный шамотный кирпич;
  • огнеупорный раствор;
  • герметик силиконовый.

Возможные сложности и проблемы при создании печи

При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой. Неправильно выбранные материалы приводят к быстрому разрушению муфеля. Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.

Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.

Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре. Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.

Возможные проблемы при создании печи

При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой.

Неправильно выбранные материалы приводят к быстрому разрушению муфеля.

Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.

Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.

Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре.

Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.

Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной.

Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующие «бусы» можно взять от старых электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электрическую сеть.

Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления.

Для удобства работы в нагревательной камере нужно сделать два небольших отверстия: одно на задней стенке диаметром 10 мм – для установки термопары, другое на дверце диаметром 18–20 м – для наблюдения за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающими металлическими шторками.

На дно рабочей камеры следует положить пластину-подкладку из тонкой нержавеющей стали 0,5–0,8 мм.

Печь рассчитана на 220 В переменного тока. Разогревается до максимальной температуры 950 градусов в течение часа. Вес печи около 10 кг.

Футеровка и обустройство топки

Само понятие муфельная печь подразумевает наличие муфеля — внутренней жаростойкой капсулы, которая закрывает спираль нагревательного контура, защищая её от мелкого мусора и окалины. Муфель, как правило, в печах съёмный, что позволяет осуществлять ремонт и замену нагревательных элементов.

Основная трудность в том, чтобы изготовить муфель и корпус нагревательной сборки одновременно. Для этого понадобится два вида жаростойкой керамики: один для изготовления корпуса с канавками, другой — для тонкостенного муфеля. Для керамической основы лучше использовать смесь огнеупорной глины с содержанием оксида алюминия не менее 30%. Глину следует развести водой с избытком и оставить набухать на сутки, после чего снять сверху отстоявшуюся воду и оставить только набухший осадок.

Керамический корпус нагревателя массивный, поэтому из чистого связующего его не изготовить, нужен наполнитель. В качестве последнего хорошо подойдёт стеклянная фибра, сухой кварцевый песок или дроблёный шамот. Общее содержание глины в растворе не должно быть меньше 50% по объёму, в итоге смесь приобретает консистенцию вязкой пластичной пасты. Если состав получился более жидким, избыток влаги удаляется добавлением небольших порций строительного гипса непосредственно перед использованием.

Шамотный порошок

Корпус нагревателя изготавливается на объёмном шаблоне из гофрокартона, размеры которого должны быть больше планируемых габаритов топки на 15–20 мм с каждой стороны. Предварительно на шаблон нужно намотать шнур или силиконовый шланг соответствующего диаметра, формируя нужное количество канавок под спираль. После этого шаблон со шнуром нужно облепить глиной со всех сторон, избегая образования пустот и добиваясь толщины стенки не менее 40 мм. Добавление алебастра помогает изделию поддерживать форму до обжига. С высушенного керамического корпуса нужно аккуратно удалить картонный вкладыш и вытянуть шнур из канавок.

Для футеровки топки используется керамика из более качественного каолина. Оптимально подойдёт обогащённая глина марки КФН-2, в качестве наполнителя лучше использовать дроблёный шамот высокой чистоты при содержании около 20–25% по объёму сухих компонентов. Смесь затворяется описанным выше способом и используется для формирования внутренней футеровки.

Чтобы муфель затем легко отделился, в керамический корпус заранее вставляют спирали. Затем внутреннюю поверхность оклеивают лоскутами газетной бумаги по принципу папье-маше. Должно получиться не менее 8–10 слоёв, при этом внутренняя поверхность должна содержать как можно меньшее количество неровностей. После высыхания бумаги изнутри наносится огнеупорный состав для футеровки. Это лучше делать в несколько заходов, давая время на испарение лишней влаги, в итоге стенка муфеля должна достичь толщины 15–20 мм. В таком состоянии вся сборка сушится в течение нескольких суток до полной потери пластичности и появления звонкого звука при простукивании.

После сушки производится первичный обжиг — на спирали подают напряжение и выдерживают раскалённое изделие в течение 4–6 часов. В ходе процесса обжига фехраль проходит кристаллизационный порог и, становясь более хрупкой, принимает форму каналов. Глина в керамическом вкладыше и муфеле запекается и стеклуется, обретая стойкость к циклическим перепадам температуры. Ну а бумага и остатки клея попросту выгорают, образуя при этом минимальный технологический зазор для лёгкого снятия и установки муфеля.

При таком способе изготовления можно использовать некоторые хитрости. Например — формировать керамический корпус на шаблоне конусной формы, чтобы облегчить извлечение муфеля. Также не будет лишним удлинить переднюю часть сборки, где нет нагревателей, или разместить небольшую спираль на дне камеры. Самих же муфелей для одной печи можно сразу изготовить несколько экземпляров.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
