Экран для печи в бани – защитите себя от травм и ожогов!

Расчет и размеры

Перед началом отделочных работ нужно разметить расположение портала, придумать какой формы он будет, где будут закреплены отдельные элементы. Чтобы высчитать количество кирпича, нужно знать размер портала для печи в баню. Порядок вычисления:

  1. Высчитать площадь кладки.
  2. К получившемуся значению прибавить 2 ряда кирпичей, которые будут основанием.
  3. Разделить общую площадь кладки на площадь сторон одного кирпича.
  4. Прибавить 10% от получившегося значения к рассчитанной площади.

Зависимо от размера печи, пожеланий хозяина, порталы могут быть вертикальными или горизонтальными.

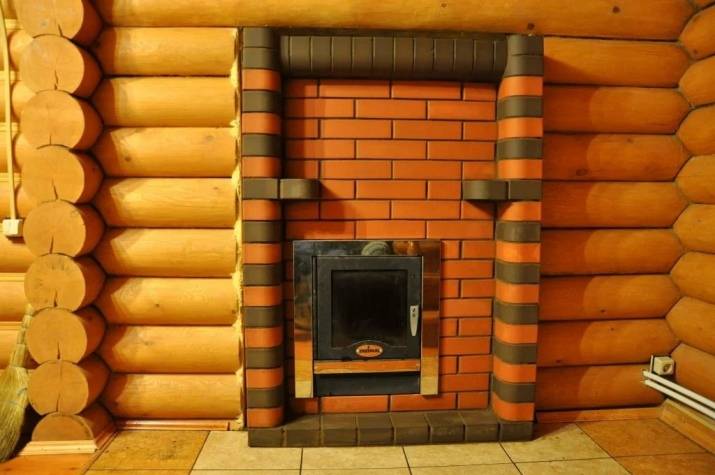

Вертикальный портал

Защитные экраны для бани «Теплодар»

В ассортименте компании представлены три вида защитных конструкций для банных печей:

  • напольные;
  • боковые;
  • фронтальные.

Последние имеют две модификации — для отопительных систем с панорамной дверцей и без нее.

Все экраны этого бренда изготавливаются из качественной конструкционной или нержавеющей стали.

Лицевая часть конструкции закрыта эстетичной декоративной вставкой из нержавейки. Жаростойкая кремнийорганическая эмаль выдерживает нагрев до 600 °C. Фронтальные и боковые модели также имеют стильное декоративное обрамление.

Производитель предусмотрел удобные вентиляционные отверстия для циркуляции воздуха и охлаждения перегородки.

Важным достоинством защитных конструкций этой марки является их совместимость с большинством каменок для бань и саун от других производителей.

Все экраны «Теплодар» изготавливаются из качественной конструкционной или нержавеющей стали.

Как сделать защитный экран для банной печи своими руками?

Будьте уверенны, что нет ничего сложного в том, чтобы создать защитный экран для бани своими руками.

Рекомендуется заранее приготовить все необходимые материалы и инструменты, так как в противном случае это будет существенно замедлять ход работ. Наличие всего необходимого поможет не только не останавливать строительство и монтаж, но и не будет сбивать общую «инженерную мысль».

Из кирпича

В качестве основного рабочего материала используется кирпич и бетонная смесь. Следует использовать смеси, которые рассчитаны на эксплуатацию при высоких температурах. Если не желаете тратить денежные средства на его покупку, то следует добавить глину в стандартную смесь. Это укрепит будущую конструкцию.

При расчете необходимо учитывать три параметра, для определения необходимого количества кирпича, а именно:

  • Ширину;
  • Высоту;
  • Длину.

Учитывайте, что между в кладке необходимо рассчитывать дополнительно по несколько миллиметров между кирпичами для бетонной смеси.

  1. Процесс изготовления ничем не отличается от укладки кирпича. Все, что необходимо сделать, — это создать своеобразный кирпичный «забор» вокруг печи необходимой высоты.
  2. После укладки необходимо как минимум 5-7 дней, чтобы раствор полностью высох. Более длинный срок требуется по причине замкнутого пространства – в нем хуже сохнет раствор.
  3. После завершения последнего этапа работы следует дополнительно проверить крепость кладки. В случае необходимости поверх кирпича могут устанавливаться дополнительные базальтовые плиты для придания большей защищенности.

Из металла

Конструкции из металла обладают большей прочностью, так как данный материал легче переносит перепады температуры. Сложность установки и цена таких плит несколько выше, чем кирпичных аналогов.

Для работы потребуется листовой металл: цинковые листы или сталь, а также дополнительные минеральные изоляционные материалы, которые не подвергаются горению и плавлению при высоких температурах. Также требуется сварочный аппарат и механизмы крепления листов.

Толщина изоляционного материала должна составлять не менее двух сантиметров, а высота щита на 5-10% более высоты печи. Помните, что стенка конструкции сдвоена, поэтому требуется восемь листов металла для выполнения работы.

Пошаговая инструкция по изготовлению

  1. Подготовьте весь необходимый материал и расходники;
  2. Разместите изоляционный материал равномерным слоем на листе металла;
  3. Сверху накладывается второй слой металла;
  4. Сварочным аппаратом привариваются специальные крепления, которые скрепляют конструкцию.
  5. Произведенные листы должны устанавливаться вокруг печи со всех сторон с помощью креплений.
  6. Рекомендуется подкладывать изоляцию и под нижнюю часть, чтобы предупредить непреднамеренное обугливание пола и возгорание помещения.

Виды экранов

Защитные конструкции предназначаются для установки в банях с металлическими печами. Если в вашей парной оборудована кирпичная печка, то никакой экран не нужен — просто убедитесь, что между ней и деревянной стеной есть воздушный зазор.

Что касается обладателей металлических каменок, то им необходимо тщательно продумать, из какого материала они будут оборудовать экран для банной печи.

Специалисты предлагают использовать один из следующих вариантов:

Кирпич. Такая перегородка должна быть, как минимум, на 20 см выше отопительного устройства. В нижней части стенки оставляются зазоры для обеспечения воздухообмена между каменкой и экраном. В случае необходимости эти отверстия перекрываются топочными дверцами.Для кладки банного экрана чаще всего используется шамотный кирпич. Раствор изготавливается на основе цемента / глины. Толщина кладки может составлять 1/2 кирпича (12 см) либо 1/4 кирпича (6 см), однако следует помнить, что у слишком тонкого экрана будут низкие теплоизоляционные показатели. Расстояние от кирпичной кладки до печи должно составлять 5-15 см

Аналогичную дистанцию необходимо сохранить между экраном и стенами бани.
Важно
: кирпичную кладку нельзя располагать впритык к печи, поскольку в этом случае вы не получите эффект экранирования.

Металл. Защитный экран для печи в бане может быть выполнен из чугуна или нержавеющей стали

Такая перегородка хороша тем, что она будет не поглощать тепло, как в случае с конструкцией из кирпича, а отражать его в помещение парной. Стальные листы сильно нагреваются, поэтому экраны из этого материала рекомендуют дополнять 10-сантиметровой засыпкой из битого кирпича, керамзита или щебня, которые плохо проводят тепло.Металлическая перегородка устанавливается в виде короба либо фиксируется в углу, непосредственно между стеной и каменкой. Расстояние от экрана до печи и стен должно составлять не менее 12 см. При необходимости в устройстве дополнительной теплоизоляции можно использовать базальтовый лист: он закрепляется на наружной стенке перегородки с небольшим зазором снизу, чтобы пол проветривался от конденсата.

Дерево. Этот материал используется исключительно для изготовления декоративных ограждений, которые не позволят банщикам подойти близко к печи и, следовательно, защитят от возможных ожогов. Конструкция располагается на расстоянии не менее 50 см от каменки. Если на древесине появились потемнения, значит, перегородку необходимо отодвинуть еще дальше. Высота и дизайн такого ограждения зависят от того, посещают ли вашу баню дети: если да, то лучше сделать ее высокой (порядка 1 метра) и частой (чтобы ребенок не мог просунуть руку между элементами).

Защитный экран банной печи может быть выполнен из чугуна или нержавеющей стали — он будет отражать тепло в помещение парной.

Сравнение экранов для банных печей

Когда говорят об экранах для печей в баню, подразумевают защитный барьер вокруг металлического генератора тепла. Возле кирпичных печей не устанавливают подобных термоэкранов, так как кладка из кирпича сама по себе является теплоизоляцией.Защитные экраны позволяют производить монтаж печи ближе к поверхностям из горючих материалов, что актуально для деревянных бань. СНиП 2.04.05 от 1991 года предписывает отступы от конструкций с нагревательными элементами:

  • до противоположной стены – минимум 1,25 м,
  • до термозащищенных стен – не менее 380 мм,
  • до незащищенной стены – от 500 мм и более.

Обратите внимание! Если используются жаростойкие экраны для банных печей, то расстояние между примыкающими стенами из горючего материала и боковыми поверхностями конструкции можно сократить до 200-250 мм, от ее верхней поверхности до потолка оставить минимум 1 м

Материалы

Защитный экран служит не только как ограждение от металлической печи, но также и как защита рядом находящейся стены. В том случае, если установлена кирпичная печь, такое устройство не потребуется, ведь она сама по себе является безопасной.

Соорудить экран можно из самых разных материалов, например, из минерита, кирпича или оцинковки.

Металл

Чаще всего защитное устройство в сауне или парилке выполняется из металла либо из чугуна, а вот обшивка может быть сделана из нержавейки или из жаростойкой плитки. Этот материал отличается тем, что не поглощает тепло, а наоборот, отдает его в помещение.

Перегородка вокруг печи может быть либо боковой, либо фронтальной. В любом случае расстояние между ближайшей стеной и печью не должно быть меньше 10 сантиметров. Высота щита должна быть немного больше топки.

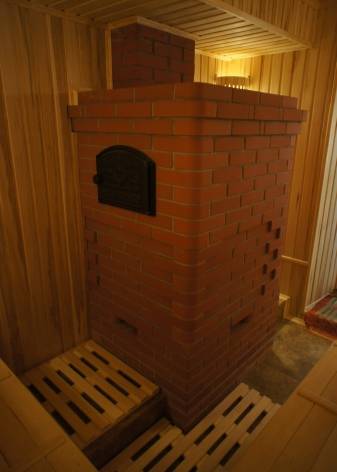

Кирпич

Что касается кирпичной перегородки, то ее стоит сделать на 20 сантиметров выше отопительного прибора. В самом низу такой стенки необходимо оставить небольшие зазоры, которые обеспечат обмен воздуха между печкой и защитным экраном. Если потребуется, то эти отверстия можно прикрыть дверками.

Кладка такого экрана чаще всего делается из шамотного кирпича на растворе, сделанном из глины и цемента. Что касается толщины защитной конструкции, то она должна быть сделана либо в полкирпича, либо в ¼ его часть. Но если экран получится слишком тонким, то уровень его теплоизоляции значительно понизится. Расстояние между стеной и печкой не должно быть меньше 15 сантиметров. Кирпичный экран хорош тем, что полностью закрывает все поверхности печки и защищает все поверхности в помещении от возгорания. Помимо этого, стоит отметить и то, что кирпичный экран будет очень красиво смотреться в парилке.

Дерево

Деревянные заграждения чаще всего используются как декоративные поручни возле печки. Помимо этого, такой экран поможет защитить банщиков от получения ожогов. Для каменки будет лучше, если экран из дерева будет расположен от нее на расстоянии не меньше, чем на полметра. Однако если такая конструкция потемнеет или на ней появятся хоть небольшие пятна, то ее потребуется отодвинуть от печки еще дальше, чтобы избежать возгорания. Высота этого заграждения зависит от того, будут ли посещать баню дети. Если да, то экран необходимо сделать повыше, чтобы они не смогли обжечься.

Все описанные выше материалы прекрасно подойдут в качестве основы для создания экрана для печки в бане. Однако сегодня многие отдают предпочтение огнеупорному минериту. Ведь он обладает отличными характеристиками. Прежде всего, фиброцементная плита, как по-другому еще называют минерит, совершенно не содержит радиоактивных веществ. Кроме этого, она не выделяет известь. Защитную перегородку из такого материала можно ничем дополнительно не обшивать. К тому же приобрести данный материал можно в любом строительном магазине. Единственным минусом является не слишком красивый внешний вид.

Виды кирпичных перегородок

Так или иначе, любой кирпичный тепловой экран выполняет функцию барьера между источником тепла и его окружением. Но назначение защиты несколько вариативно. В зависимости от конкретной задачи, барьеры можно разделить на 3

Иногда разница между категориями размыта. Если тепловой источник сделан кустарным способом, то чаще всего даже рядовая кладка художественно усилит интерьер. Что касается антипожарного экранирования, оно необходимо любой деревянной (или с деревянной облицовкой) бане. Да, согласно стандартам, горючие стены от печи в бане можно защищать и металлическим листом. Но в декоративном плане последнему очень далеко до кирпичного дизайна.

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане – это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать – это защитить ее основание. При этом не имеет значения – на фундамент вы ее ставите или прямо на деревянный пол – в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты – это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно – это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.

Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным – где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным – где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

  • по виду топливу: дровяные, газовые, электрические;
  • по типу конструкции;
  • по размеру;
  • по стоимости, востребованы недорогие;
  • походные;
  • с открытой или закрытой каменкой;
  • для бани и сауны.

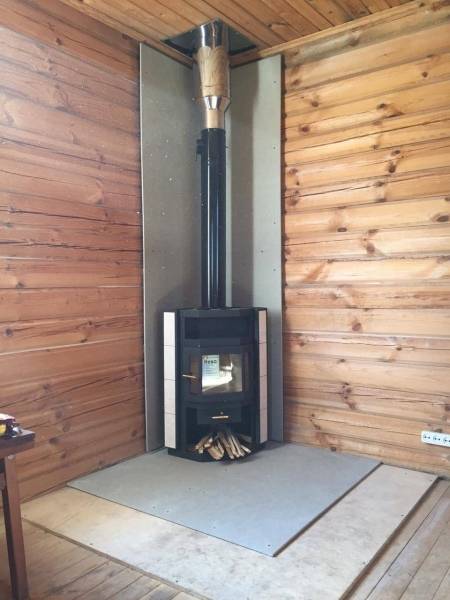

Металлические защитные экраны

Монтируется защитное ограждение из металла по периметру нагревательной конструкции. При установке оставляют небольшие зазоры между экраном и печкой, чтобы активизировать конвекцию воздуха вдоль стенок. Размер зазоров зависит от теплопроводности материала, из которого изготовлена теплозащита, и особенностей банной печи. Ориентироваться следует на рекомендации производителя. Обычно отступают от стенок корпуса на 3-5 см.

Если делать экран для печи своими руками, то надо выбирать нержавеющую сталь. В заводском исполнении экраны – это элементы коробчатой формы из нержавеющего металла. Внутри элементы полые и имеют вентиляционные отверстия. Для удобства монтажа защитные барьерыоснащают регулируемыми ножками. Наличие ножек позволяет выставить нижний зазор для дополнительного притока воздуха. Экраны покрывают жаростойкой краской, например, кремнеорганической.

Что дает установка металлического термоэкрана:

  • уменьшается интенсивность инфракрасного излучения,
  • за счет направленных вдоль стенок конструкций потоков воздуха происходит быстрый прогрев помещения,
  • наличие вентиляционных отверстий способствует понижению температуры корпуса печи.

Недостатком металлической защиты называют жесткий жар, но он мягче, чем без ограждения. Из плюсов – отсутствие щелей, сквозь которые возможен контакт пламени с незащищенными поверхностями.

Подготовка к сооружению

Количество материала можно точно рассчитать, если сделать план проекта. Нужно продумать каждую делать, перенести ее на рисунок. Любой просчет критичен, поскольку переделать готовый портал невозможно. Его можно разрушить и построить заново. Во время расчета нужно учитывать ряд факторов:

Габариты печи (ширина, высота)

Во внимание нужно брать наличие ножек у печного оборудования.
Ширину между металлическими поверхностями, кирпичной кладкой. Нужно оставить 3 см для огнеупорного материала.
Оставить зазор, необходимый для расширения печных стенок.
Кладку, которая должна выступать за габариты печи на 25 см по бокам, сверху.
Нужно купить больше строительных материалов, на случай неудач.

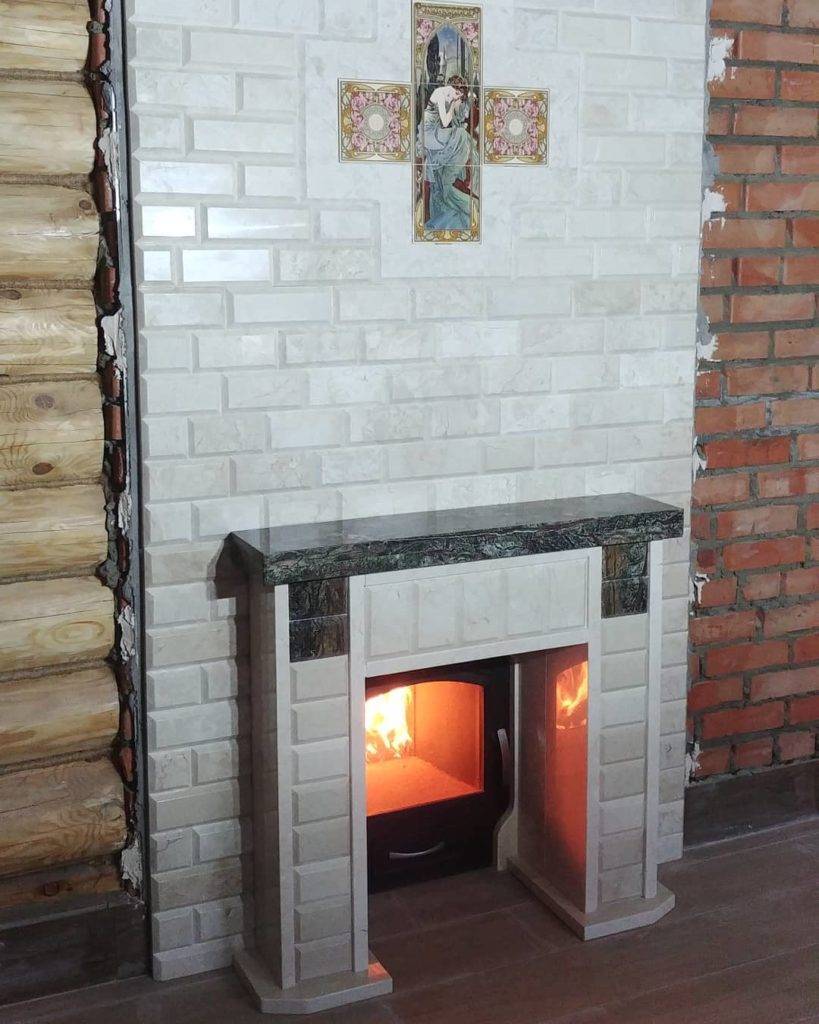

Перейдем к выбору декоративной плитки

Для облицовки керамической плиткой в основном используют:

  • керамогранит;
  • израсцовую плитку;
  • клинкер;
  • терракоту.

Можно сказать, что такой материал – это пережитки прошлого, но если выбор все же пал на него, потребуется дополнительная защита в виде жаропрочного клея для облицовки печей. К тому же, нельзя будет использовать глазурованный кафель.

У каждого производителя плитки имеется сертификат соответствия, в котором подробно расписаны характеристики материала.

Из перечисленных вариантов, наиболее отвечает требованиям для отделки плитки керамогранит, сам по себе материал крайне прочен, многие производители используют окрашивание в массе с последующим обжигом, то есть даже если произойдет скол, цвет внутри плиты точно такой же, как и на декоративной поверхности.

Предлагаем ознакомиться: Как правильно установить печь каменку в бане и сауне

Установка печи в парной

Монтаж покупной печки всегда подробно описан в прилагающейся к ней инструкции. Если же печь кирпичная, то ставится печником. Остаются самодельные варианты.

Тяжелые печи ставятся на фундамент, а легкие — только на кирпичное или другое жаропрочное основание.

Как защитить стену от перегрева в случае, если топка в смежном помещении, мы уже рассказали. Если же топка находится в парилке, нужно позаботиться о хорошей вентиляции помещения, потому что иначе будет быстро выгорать кислород.

Стены, пол и потолок защищаются огнеупорами. После установки печи на подготовленное основание, нужно еще подготовить систему для нагрева воды и поставить дымоход. Последний нуждается в особом внимании, потому что он тоже представляет пожарную опасность.

Короб для прохода дымохода через потолок для установки печи в парной

Дымоход следует обвернуть теплоизоляционным материалом (базальтовым картоном, например) от точки выхода через потолок парилки и до оголовка крыши. На выходе через потолок дымоход проходит через металлический ящик для теплоизолятора, а на выходе из крыши (если крыша утепленная) — через еще один слой теплоизолятора, скрепленный с трубой жаропрочным герметиком или (если кровля холодная) — через специальную герметичную проходку.

Особенности установки печи на деревянный пол

Так тоже делают, если суммарный вес печи со всеми экранами и дымоходами будет меньше 700 кг. Однако если ваша печка имеет опору на 4 ножки, то они будут давить на основание в точках опоры сильнее, чем та же печка без ножек. Следовательно, нужно распределить нагрузку, поставив печь на твердое основание между нею и полом.

ВАЖНО! Еще одним условием установки печи на деревянный пол будет толстая половая доска и прочные лаги под полом.

Можно постелить на пол лист огнеупора — асбестовый или базальтовый картон, при этом толщина листа 12 мм. Поверх него — металлический лист. Как они должны выступать за пределы печи мы уже писали.

Вместо металла можно положить кирпич, керамику или натуральный камень.

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Особенности установки кирпичного экрана самостоятельно

Такая защита для металлической печки устраивается с соблюдением определенных требований, обеспечивающих эффективность конструкции.

Выбор материала

Для обустройства кладки рекомендуется использовать полнотелый материал, не имеющий пустотных участков. Потребность в кирпиче определяется с учетом размеров печи и дополнительной площади вокруг. Следует также учесть основание под печь, на которое уйдет от одного до двух полноценных рядов кирпича. Если планируется обкладка печи сверху и выведение дымохода, это тоже учитывается в расчетах. И последнее – определитесь с тем, как будете вести кладку – в полкирпича или в четверть. Остается произвести несложные математические вычисления и прибавить резервный запас в пять – десять процентов.

Чтобы кладка получилась качественной, необходимо подобрать правильный раствор. Чаще всего используют готовые кладочные смеси для обустройства печей, которые приобретаются в строительных магазинах. В них предусмотрены все нужные компоненты, позволяющие сохранять целостность кладки при сильном нагревании. Есть второй вариант – раствор на основе глины.

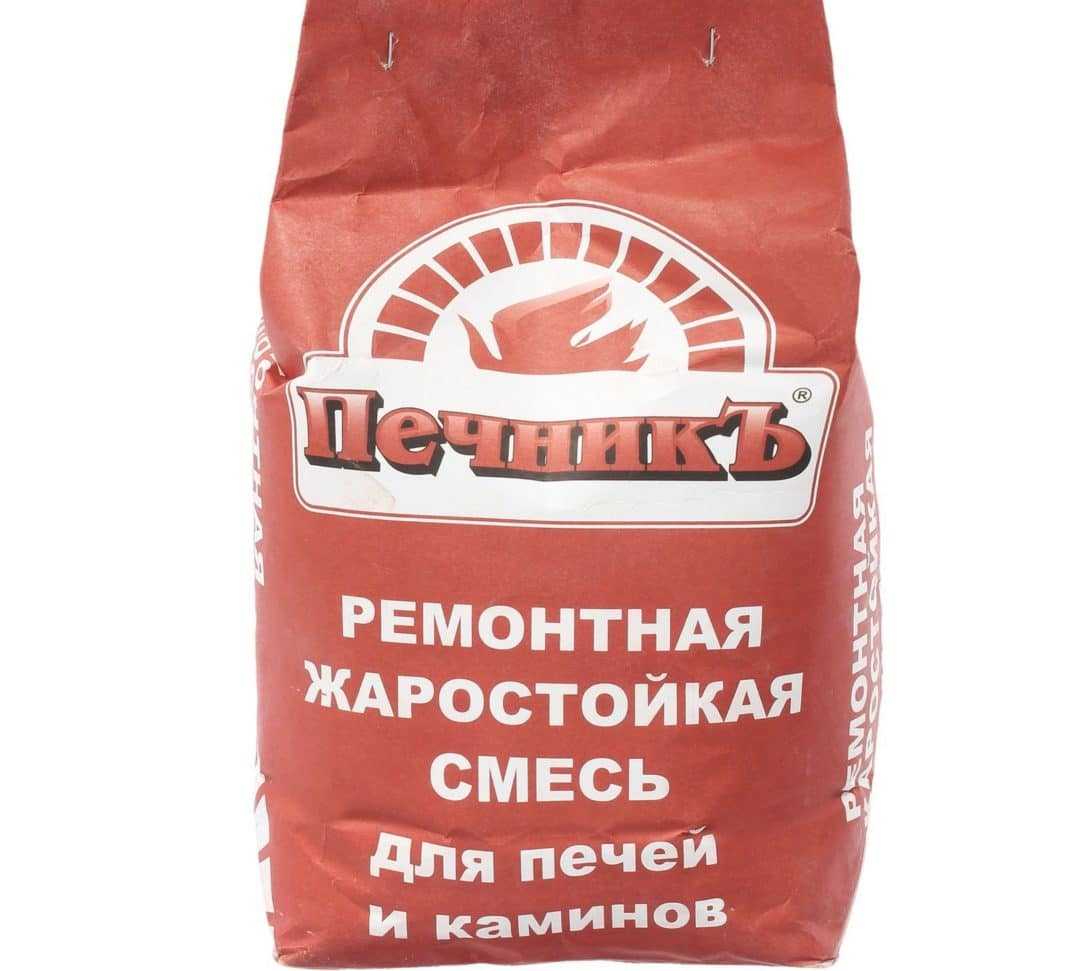

Кладочная смесь для обустройства печей

Кроме этого, потребуются лист жаропрочного и гидроизолирующего материала, который будет уложен под основание. Как правило, в этих целях используется обычный рубероид.

Если вы планируете устроить верхний свод, заготовьте металлические уголки для перемычек, по которым будет вестись кладка.

Подготовка и усиление фундамента

Предварительно готовится основание, которое должно быть достаточно жестким и негорючим. На поверхности бетонной стяжки расстилается рубероид, в один или в два ряда выкладывается основа, которой предоставляется время для полного высыхания.

Если пол деревянный, придется разобрать часть досок, чтобы устроить фундамент. В этом случае вынимается часть грунта, устраивается подушка из песка и щебня, устанавливается опалубка и заливается бетонная стяжка по арматурному каркасу.

Этапы устройства кирпичного экрана

Алгоритм действий следующий:

  1. готовится емкость для воды, в которой будем минут на тридцать замачивать кирпичи,
  2. выполняем разметку, используя прочную нить или леску. По такой линии будем вести кладку,
  3. замешиваем необходимое количество растворной смеси,
  4. укрываем каменку полиэтиленом, чтобы сохранить ее чистоту,
  5. вести ряд начинаем с углового участка, проверяем ровность укладки каждого камня, подравниваем их, удаляем излишки раствора. Необходимо следить за тем, чтобы шовные участки получались одинаковыми – в пределах 7 мм,
  6. второй ряд ведем с той же точки, что и первый, но начинаем его с половинки кирпича,
  7. ведя третий ряд, не забываем оставлять в нем пару отверстий для циркуляции воздуха,
  8. следующие пять рядов выводятся сплошными,
  9. работая возле топочной двери и зольника, необходимо смотреть, чтобы кирпичи в дальнейшем не создавали помех для открытия дверок,
  10. в верхних рядах снова оставляем пару отверстий,
  11. чтоб придать экрану привлекательность, выполняем расшивку.
