Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

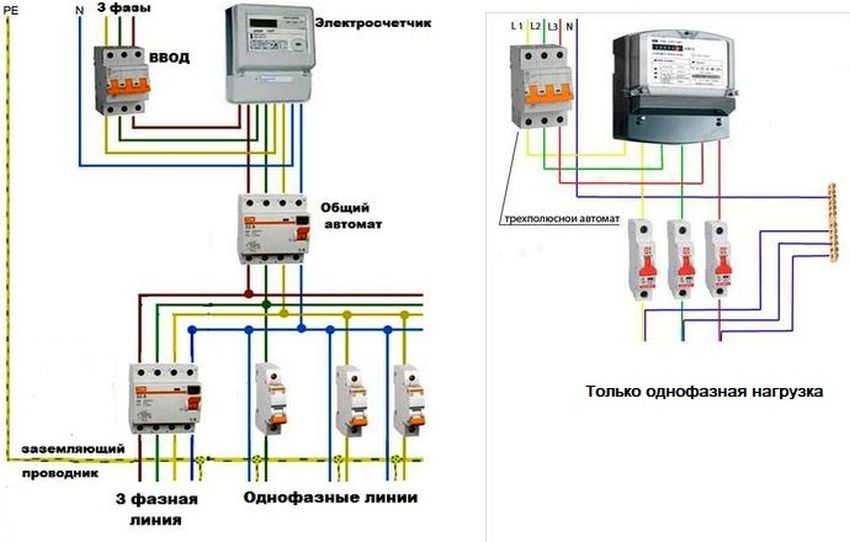

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

Кроме компонентов щита необходимо:

Как я установил щит учета на опору

      • Вводной кабель марки СИП-4 4х16 для подключения щита к линии на верхушке опоры
      • Обычно высота опоры 5-7 метров, но лучше померить ее заранее и взять провода с запасом
      • Комплект для спуска кабеля по опоре. Кабель по ТУ нужно поднять от щита до верха опоры. Сделать это нужно обязательно в гофре или кабель-канале отстоящим от опоры на 10 см.Делается это для того, чтобы если вдруг местному электрику захочется, забраться на опору с помощь когтей, то он бы не повредил ими кабель. Я это сделал с помощью шпилек м6, отрезков din-рейки. ПВХ трубы и сантехнических хомутов
      • Кабель марки СИП-4 4х16 для создания линии от ВРУ до вввода в дом
      • Комплект прокалывающих зажимов и подвесов для СИП
      • Кусок металлического уголка 50х50 мм около 2х метров для создания повторного заземлителя, потому что контура заземления на своей опоре я не обнаружил, а щит нужно обязательно заземлить

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Провода

Далее, после того как все оборудование установлено, переходим непосредственно к подключению, а значит пришло время поговорить о проводах, применяемых при монтаже.

Обычно для этих целей используется медный многожильный провод типа ПуГВ (ПВ3) с одинарной ПВХ изоляцией, либо его зарубежные аналоги, например H07V-K.

Иногда, в частности для подключения электросчетчиков с трансформаторами тока , применяется моножильный ПуВ (ПВ1).

Имейте в виду, что заявленное сечение провода может не соответствовать фактическому, поэтому обращайте внимание на производителя. Старайтесь использовать продукцию только проверенных брендов

Из российских производителей кабельной продукции это «Дмитров-Кабель», «Электрокабель Кольчугинский завод», «Севкабель». Из иностранных брендов, в первую очередь, отмечу Lappkabel, Helukabel, Belden, Nexans.

Отдельно стоит сказать о промышленных интерфейсах. Для подключения по RS-485/RS-232 применяются кабели, специально предназначенные для этих целей.

Например КИПвЭВнг(А) -LS, представляющий из себя экранированную витую пару с многопроволочными медными жилами, причем этих пар может быть от 1 до 10. Или Belden 9841, который также представляет собой витую пару, имеющую общий экран из фольги и медной оплётки с наружней оболочкой из поливинилхлорида. Данные кабели имеют волновое сопротивление 120 Ом, что соответствует рекомендациям стандарта RS-485 (TIA/EIA-485-A).

В некоторых случаях, можно применить обычную компьютерную витую пару UTP или FTP.

Цветовая маркировка проводов

На данный момент не существует каких-то жестких требований к цветовой маркировке проводников, за исключением некоторых отдельных моментов, явно указанных в ГОСТ Р 50462-2009.

Так нейтральные проводники обязательно должны иметь синий (голубой) цвет.

Нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет. Не допускается применение по отдельности желтого и зеленого цветов.

Что касается остальных проводников, то опять же согласно ГОСТ Р 50462-2009 допускается использование черного, коричневого, красного, оранжевого, фиолетового, серого, белого, розового, бирюзового цветов.

Поэтому у различных производителей выработались свои внутренние стандарты цветовой маркировки. Я стараюсь для силовых цепей использовать белый цвет, для сигнальных — черный, в цепях постоянного тока для положительного полюса — красный, для отрицательного — синий. Хотя в ГОСТ Р 50462-2009 для цифровой маркировки цепей постоянного тока рекомендуется для положительного полюсного проводника коричневый цвет. Для отрицательного полюсного проводника предпочтительным цветом является серый.

Буквенно-цифровая маркировка проводов

Помимо цветовой, в щитах обязательна должна использоваться буквенно-цифровая маркировка. Нумерация проводников указывается на принципиальной схеме, согласно которой ведется монтаж, хотя иногда проектировщики пренебрегают этим.

Для маркировки проводов и кабелей используются ПВХ-трубки или бирки, маркировка на которые наносится при помощи специального термопринтера, либо в случае его отсутствия просто от руки обычным маркером. Чаще применяются готовые наборы кабельных маркеров из полиамида или поливинилхлорида.

Для фазных проводников, при переменном трехфазном токе, вместо кабельных маркеров может использоваться цветная термоусадка. Для фазы А должна быть желтого цвета, фазы В — зеленого, фазы С — красного. Хотя такое цветовое обозначение вступает в противоречие с новым ГОСТом, согласно которому фазные проводники должны маркироваться серым, коричневым и черным цветами. Но термоусадку данных цветов найти очень затруднительно и все по прежнему применяют старые обозначения.

На этом заканчиваю данную статью  и уже в третьей, заключительной части, рассмотрим все оставшиеся вопросы.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Соединение блоков безопасности

Прежде чем приступить к описанию схемы, несколько примечаний:

  • Фазовый провод отмечен на картинке коричневым и красным. Теоретически два разных цвета обычно означают две разные фазы. И все же у нас есть только одна фаза введенная сюда. Однако в целях обучения, чтобы сделать схему более читаемой, мы выделили соединения с индикатором напряжения красного цвета, все остальные соединения фазных проводников выполнены коричневым.
  • Пунктирная линия означает, что кабель проложен под защитным блоком изнутри.
  • Черные точки показывают, что линии пересекающиеся на диаграмме связаны друг с другом.
  • Для большего удобства при рисовании, защитные проводники тут полностью зеленые. На самом деле они, конечно, будут желто-зелеными.

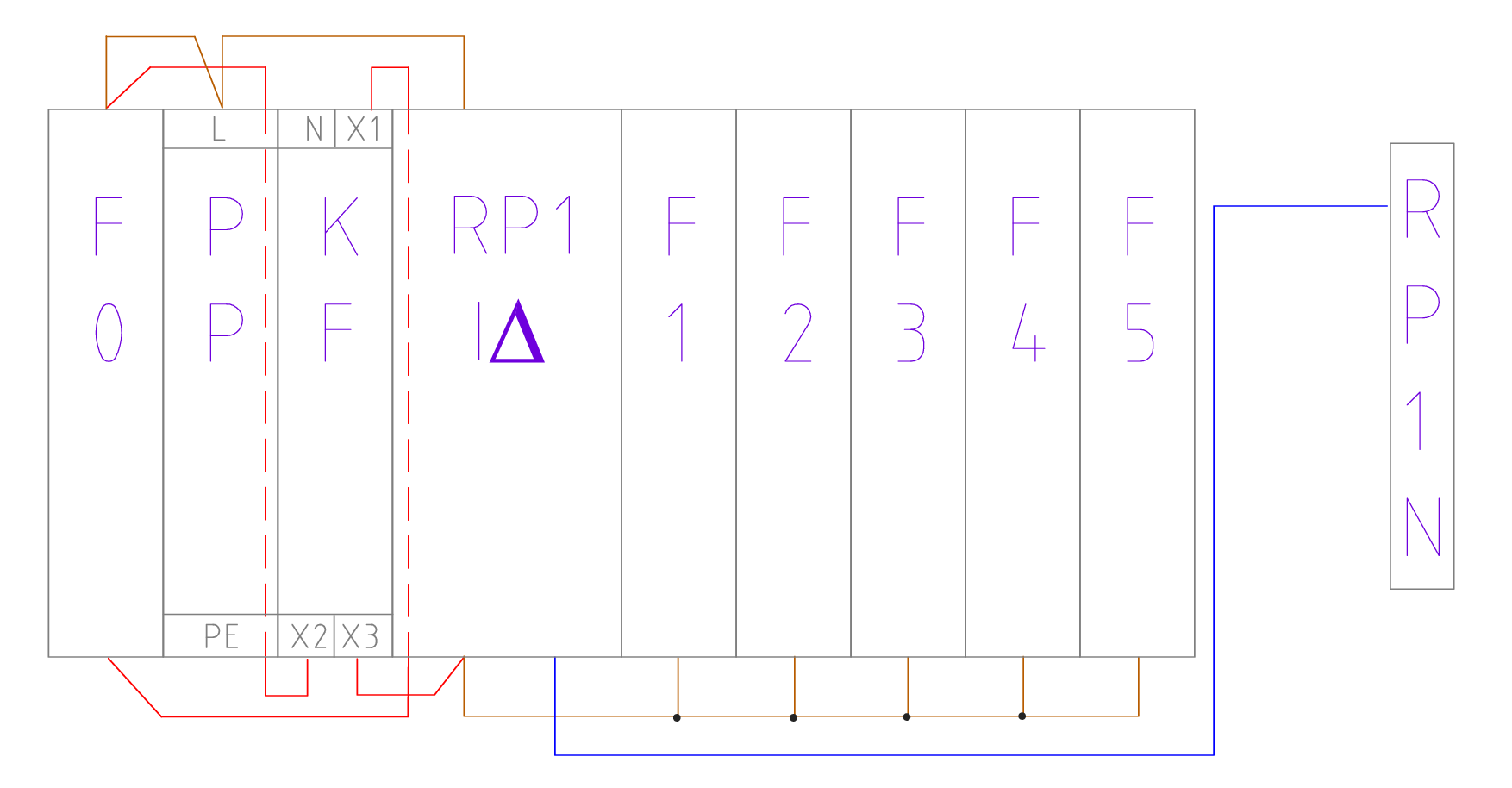

В нескольких словах опишем, что происходит на приведенной выше схеме, начиная с левой стороны:

1. Для разъединителя (F0 ) снизу источник питания этому устройству будет подключен после монтажа планки в распределительном устройстве. Если разъединитель включен, электрический потенциал передается на разрядник ( PP ) и дифференциальный автоматический выключатель ( RP1 ).

2. Защитное устройство типа B + C (PP) предназначено для замыкания фазового провода с защитным проводником в случае слишком высокого напряжения. Этот тип защиты должен защищать все распределительные устройства, поэтому он подключается непосредственно к разъединителю F0. Разъем PE будет подключен к защитной клеммной колодке после монтажа DIN-рейки в распределительном устройстве.

3. Индикатор напряжения (KF) – обычно в варианте с тремя диодами, используется для проверки наличия напряжения на каждой фазе (трехфазная система). Однако здесь однофазная сеть, поэтому:

  1. светодиод будет указывать на наличие напряжения перед разъединителем
  2. светодиод укажет на наличие напряжения за разъединителем
  3. светодиод будет сигнализировать о наличии напряжения за устройством остаточного тока.

И таким образом оно было подключено в соответствии с терминалами X1, X2 и X3 индикатора. Клемма N будет подключена к клеммной колодке N после установки DIN-рейки в распределительном устройстве.

4. Дифференциальный автоматический выключатель (RP1) – проводник фазы питания работает непосредственно от разъединителя F0. Напряжение питания автоматического выключателя RP1 будет подключено к клеммной колодке N после установки DIN-рейки в распределительном устройстве. Выключатель остаточного тока будет защищать все 5 цепей, поэтому фазовый провод идущий от RP1 направляется на предохранительные выключатели F1-F5.

Цепи, защищенные RP1, должны быть подключены к нейтральной полосе, предназначенной только для этого автоматического выключателя остаточного тока, поэтому нейтральный проводник со стороны вторичного выхода подключен к дополнительной клеммной колодке RP1N.

5. Предохранители по току (F1-F5) – через дифференциальный автоматический выключатель RP1. После монтажа DIN-рейки в распределительном устройстве фазные проводники отдельных цепей будут соединены с верхней стороны автоматических выключателей.

Подготовка места и монтаж щитка

Нишу под электрический щит лучше делать на высоте 1,5-1,8 метра от пола. И расположить его лучше возле входа в квартиру. Перед началом лучше узнать толщину стены в которой собираетесь делать нишу под монтаж щитка, если она не достаточная для монтажа, лучше повесить внешний щиток. Если стены бетонные запаситесь терпением и специальными дисками на «болгарку» по бетону. Или сделайте фальшстену из гипсокартона перед бетонной, под нее и приходящие провода будет удобно спрятать.  На этом этапе мне повезло, стены у меня дома из крымской ракушки, очень податливый материал.

После того как будущее место для монтажа было готово, я занялся сборкой щитка. Поставить на место нулевую шину и шину заземления.

Так же нужно было сделать заземление дверцы и самого щитка(требования энергокомпании), для этого я подвел к ним провод как показано на фото.

Определив места для всех автоматических выключателей, я установил их на рейку. Автоматы самых «сильных» групп потребителей я разместил ближе к главному автомату на 32 А.

Дальше нужно было сделать перемычки между ними. Перемычки я сделал из того же медного провода сечением 4мм как показано на рисунке. Но лучше использовать специальную шину.

Оставалось только поставить щиток на место.

Через специальные отверстия в щитке я ввел в него все группы проводов, заранее помеченных (если заранее не пометить к какой группе идет каждый провод, дальше может начаться путаница)

И начал вводить провода в автоматические выключатели и дифференциальные автоматы. Монтажным ножом срезал с кабеля внешнюю, белую оплетку и по цветам протягивал провода к местам подключения.

Пока новый счетчик не встал на место я подал питание на щиток со старого счетчика. По мере подключения новой группы я подавал питание на нее.

Если сделать правильно не хватает средств, ниже я показал более дешевую, но тоже надежную схему.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6. А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Фиксация модулей

Современные защитные устройства и автоматы имеют унифицированную систему крепления на так называемую DIN рейку, шириной 35мм, позволяющую собрать щиток быстро и качественно, не тратя много времени на монтаж каждого модуля. Поэтому, как правило, распределительные электрические боксы для домов и квартир выпускаются уже с прикрепленной внутри DIN рейкой.

DIN рейки на съемном кронштейне

При выборе щитка нужно удостовериться в наличии данного крепёжного приспособления, чтобы не тратить время и силы на то, чтобы своими руками крепить дин рейку, отрезав предварительно нужную длину. Специальная конструкция счетчиков и модульных автоматов позволяет крепить их на дин рейку путем защелкивания. Для этого нужно на верхнюю кромку рейки надеть модуль, после чего надавить на его нижнюю часть, чтобы защелка защелкнулась.

Установка модуля на DIN рейку

Монтаж качественных автоматов не требует больших усилий и не вызывает никаких проблем. Если по каким-то причинам защелка не защелкивается, то необходимо при помощи отвертки поддеть защелку – тогда автомат встанет на место.

Установка и демонтаж модуля на DIN рейку

Для демонтажа модуля обязательно нужно оттянуть фиксирующую защелку.

Нулевая и заземляющая шины

Еще одна важная составляющая современных распределительных боксов это нулевая (N) и заземляющая (PE) шина. Поскольку, согласно существующих нормативов ПУЭ, в каждой квартире или доме должно быть заземление в виде дополнительного защитного проводника PE, то щитки, как правило, выпускаются с установленной изолированной нулевой шиной, к которой сходятся линии, защищенные каждая своим автоматом, и прикрепленной к корпусу шиной заземления, от которой расходятся заземляющие проводники к каждой розетке.

Нулевая шина N и заземляющая шина PE, изначально установленные в щитке

Данные шины имеют отверстия для вставки проводов различных диаметров. Фиксация проводников происходит путем закручивания фиксирующего болта перпендикулярно оси провода.

Нужно помнить, что в случае разветвления линии, идущей после УЗО, нулевые проводники в щитке должны подключаться на изолированную шину, не связанную с общим нулем. Если применяется несколько УЗО, то у каждого должна быть своя изолированная нулевая шина, установленная на дин рейку в щитке.

Изолированная шина для нулевого проводника

Поэтому, выбирая щиток для подключения и распределения линий, защищенных УЗО, необходимо предусмотреть место для соответствующего количества нулевых изолированных шин.

Электрические соединения в боксе

Порядок установки модулей в щитке, как правило, не регламентируется, но будет целесообразнее разместить автоматы слева направо по мере уменьшения номинального тока устройств.

Данный принцип ещё обуславливается и тем, что очень часто для разветвления фазного провода на несколько модулей используются перемычки – в этом случае первая из них должна выдерживать суммарный ток всех автоматов, а последующие могут быть выполнены проводом меньшего сечения.

Изготовлять перемычки необходимо из изолированного одножильного провода с предварительно рассчитанным сечением, но не менее 2,5 мм².

Подключение модульных автоматов при помощи перемычек

Для разветвлений фазного проводника, чтобы не использовать ненадёжные перемычки, профессиональные электрики при сборке щитков используют специальные шины, называемые «гребенками«, которые вставляются в клеммное гнездо установленных рядом модулей.

Подключение модулей при помощи гребёнки

В случае применения гребенки монтаж и сборка щитка существенно упрощается, но применяемые автоматы должны иметь одинаковую высоту и толщину, иначе токопроводящие выступы шины не совпадут с клеммами. Но, если без перемычек не обойтись, то для их изготовления необходимо  зачистить провод от изоляции с одного торца на расстояние не больше, чем глубина погружения оголённого проводника в клеммное гнездо. Приставив провод, его нужно изогнуть по направлению к нужной клемме подключения, после чего откусить кусачками и зачистить от изоляции.

Перемычки, изогнутые для подключения модулей

Придать нужную форму перемычке можно непосредственно своими руками или при помощи плоскогубцев. Имея подобный шаблон, можно сделать необходимое количество перемычек для осуществления всех подключений в щитке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

  • Корпус.
  • Система управления.
  • Верхние и нижние клеммы.
  • Устройство коммутации.
  • Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Наглядно принцип работы автоматических выключателей на видео:

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Это интересно: Электропроводка в ванной своими руками (видео)

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.
