Как подключить автомат в щитке: выбираем и подключаем автомат правильно, рекомендации

Часто задаваемые вопросы

  1. Какие гребенки лучше поставить на выключатели, если предусмотрены разъемы для штыревых конструкций и FORK вилок?

Оба варианта конструкций обеспечивают надежный контакт, некоторые считают, что площадь соединения вилочных контактов больше чем штыревых. Такие сравнения не отмечаются в технических параметрах.

  1. Как определить сечение контактов шины, чтобы узнать допустимое напряжение и токи нагрузки?

Эти параметры указываются в паспорте на изделия при покупке и отмечаются маркировкой на корпусе и теснением на медной шине.

Устанавливайте шины в соответствии с максимальными по току параметрами автомата в ряду.

Монтаж автомата в щитке

Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.

Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.

Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.

Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.

В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.

При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.

Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.

Профессионалы используют в этом деле специальные динамометрические отвертки.

Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.

Вторая — подключение нескольких жил разного сечения под одну клемму.

Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.

После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.

Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов. Нагрев лучше всего проверять с помощью пирометра.

Если он у вас конечно имеется.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

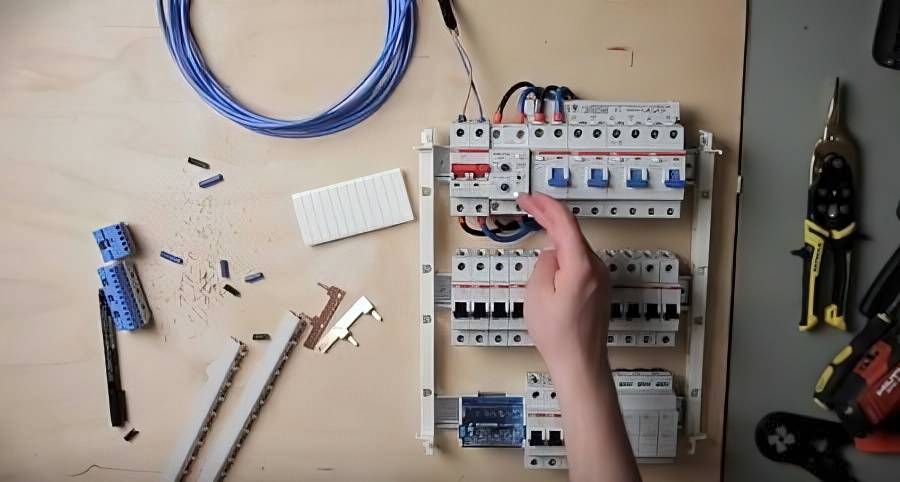

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

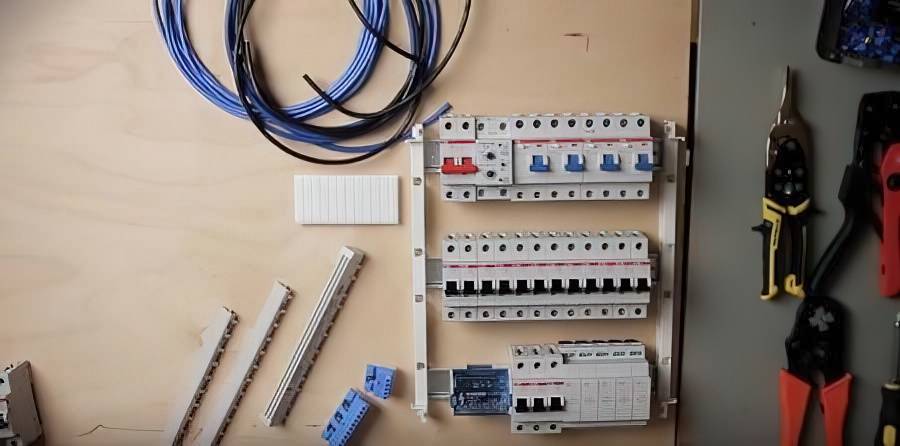

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

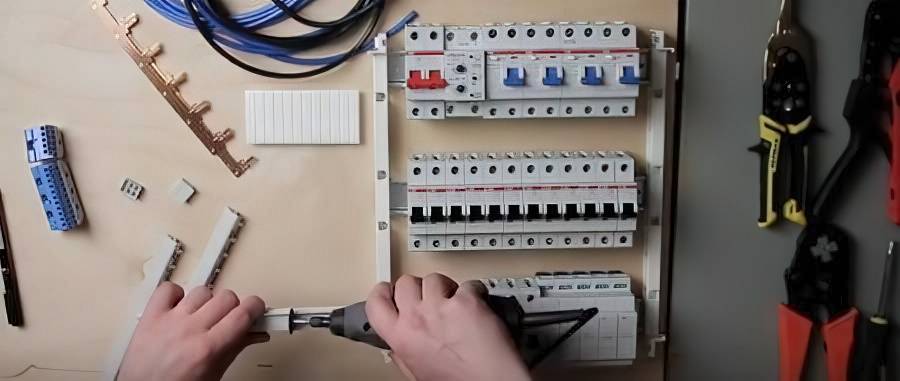

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

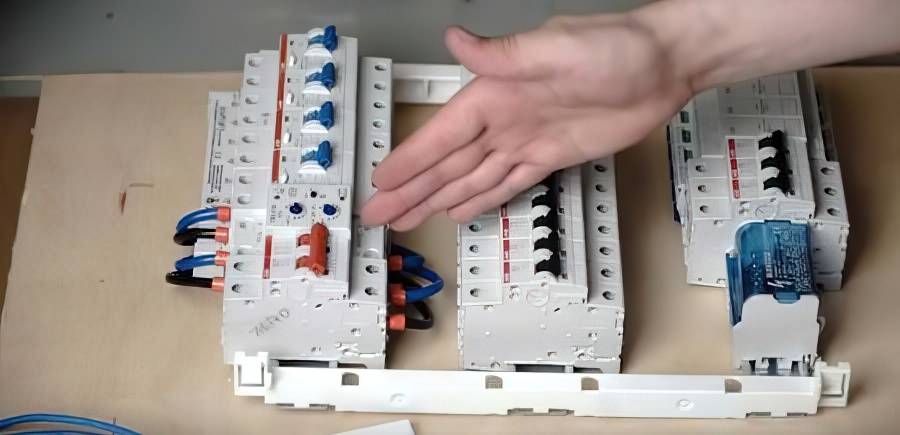

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

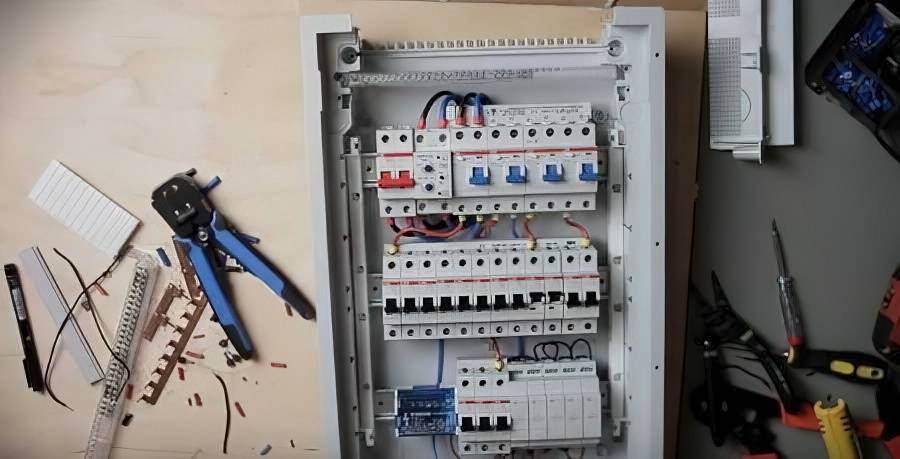

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая — варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья — розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

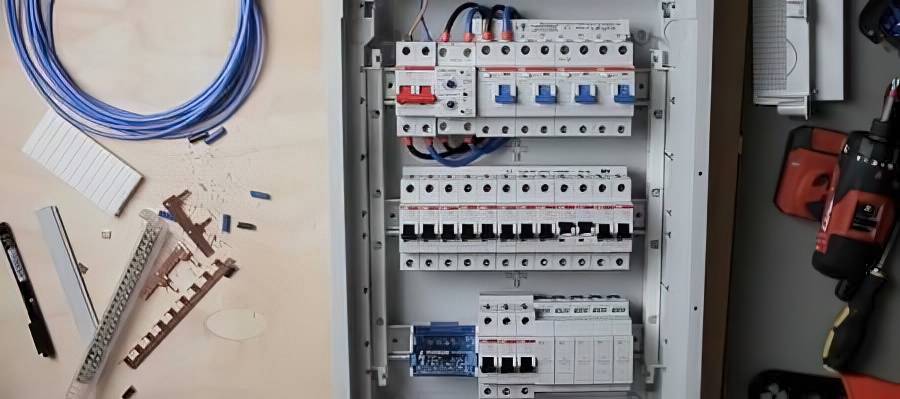

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

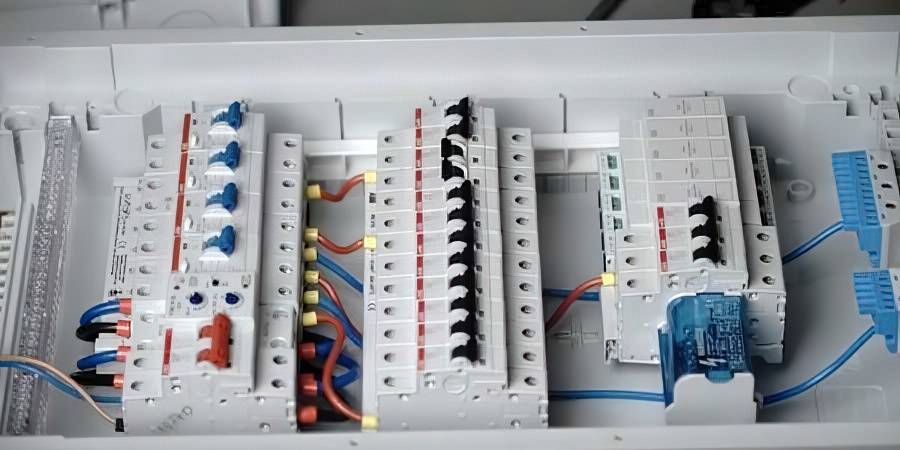

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Инструкция по подключению двухполюсного автомата

А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.

Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.

Рабочие элементы устройства

Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:


Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины

На поверхности корпуса есть подсказка – схема подключения автомата.


По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства

Местом крепления устройства является металлическая пластина – DIN-рейка.


Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке

Разобрались с составными частями, переходим к инструкции.

Пошаговый фото-инструктаж по подключению

Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.


Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы

Слева должна находиться фаза, справа – ноль

Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства

Осторожно затягиваем винты и переходим к заземлению


Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его

Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.


Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления

Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Подключение автоматов в щитке вход сверху или снизу

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schne >Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции

При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Критерии выбора, способа соединения автоматов защиты

В первую очередь, исходят из проектной документации, определяют какие характеристики цепи, сколько автоматов планируется установить в РЩ на каждой фазе, электрические параметры этих автоматов.

На промышленных объектах, где в распределительных щитах на одной дин – рейке к одной фазе подключается много автоматических выключателей. Особенно когда расключения осуществляется с трех фаз по разным группам потребителей электроэнергии. Рационально устанавливать соединительные шины фабричного производства, это значительно сократит большой объем работ, повысит надежность соединений и стабильность работы производственных электроустановок.

На распределительных щитах в жилых помещениях автоматы, подключенные к мощным электроприборам, нагревательному котлу, электроплитам, сплит системам, для подогрева пола. Тоже рекомендуется ставить заводские соединительные шины.

На осветительные и розеточные группы, где потребляемые мощности значительно меньше, можно поставить перемычки многожильным или одинарным медным проводом соответствующего сечения

При установке соединительных перемычек особое внимание надо уделять сечению шин и проводов на отдельных участках

Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:

  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

Как это сделать:

  1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Болтовое соединение

Данный вид соединения проводов используется в том случае, если необходимо соединить провод из меди с алюминиевым проводом, но не напрямую. Также таким способом можно соединять и провода из одного металла. Для болтового соединения понадобится болт, гайка и три шайбы.

Соединение происходит следующим образом: жилы проводов зачищают от изоляции на определённую длину, а затем из оголённой части жилы формируют кольцо (петлю). Диаметр кольца должен быть приблизительно равен диаметру болта, чтобы кольцо можно было легко надеть на болт.

Далее на болт надевается первая шайба, затем первая жила, после этого надевается вторая шайба, на неё вторая жила, третья шайба и в конце накручивается гайка. Гайка сначала закручивается руками, а затягивается гаечным ключом.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.

Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

  • недостаточная прочность пайки;
  • при работе приборов происходит повышение переходного сопротивления;
  • остатки флюса провоцируют развитие коррозии;
  • снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.

{SOURCE}

Как найти нужный автомат

Свой учетный прибор можно найти по серийному номеру, указанному в договоре

В старых зданиях щитки находятся в плачевном и аварийном состоянии. Если электрики не промаркировали линии и приборы, найти свое направление крайне затруднительно.

Варианты действий:

  • Попытаться с помощью фонаря найти нанесенные ранее надписи, которые частично стерлись или припали пылью.
  • Проследить направление кабеля. На площадках, где 2-3 квартиры, вычислить свой провод несложно.
  • Путем увеличения и уменьшения нагрузки определить свое устройство по частоте вращения диска или миганию индикатора.
  • Найти свой учетный прибор по серийному номеру, указанному в договоре.
  • Вызвать специалиста и попросить его показать свой автомат.

Как подключить АВ по схеме

Предлагаем схематические примеры подключения АВ в распределительном щитке.

Обратите внимание, что каждая схема подключения автоматов в щитке предполагает разделение на группы по селективности снабжения. Модульные устройства разделены на розеточные группы и на линии освещения, иногда отдельно выносится защита для особо мощных потребителей

В идеале для безопасности и красоты по бокам шины устанавливаю заглушки, чтобы контакты прикрывались изоляцией. Ограничители на DIN-рейку помогут визуально разделить группы автоматов и обеспечить теплоотвод, поскольку приборы при эксплуатации и близком размещении греются, а также ограничители надежно зафиксируют сами приборы. Отдельную группу, как правило, выделяют гребенкой и лишь к одному АВ из группы подводят питание.

Монтаж и эксплуатация автоматических выключателей

Согласно требований правил электробезопасности, автоматические выключатели (автоматы), как и другая электрика в квартире устанавливаются в помещениях, которые должны быть надежно защищены от дождя, снега и других внешних воздействий. Установка автомата – достаточно сложный процесс и работы по его монтажу должны проводиться специалистом – электриком с соблюдением технологии монтажа.

Автоматические выключатели устанавливаются в специальный электрощит, при этом их закрепляют на DIN-рейку. ДИН-рейка – это изделие для закрепления различного электрооборудования, получила широкое распространение за универсальность и удобство в- эксплуатации. Выключатели закрепляются на рейке обязательно вертикально, с расположением «выкл» в верхней части.

Перед монтажом

Необходимо произвести тщательный осмотр автомата на предмет возможных повреждений корпуса. Рекомендуется, также, несколько раз пощелкать выключателем, проверить, работу механизма «вкл-выкл». Сразу же перед установкой нужно проверить маркировку автомата, сравнить ее с параметрами подключаемой электрической сети.

Непосредственно к сети подсоединяется с помощью медной проволоки или шин. Подвод напряжения к устройству осуществляется только с верхней стороны. В- отдельных случаях допускается подводка напряжения снизу при условии соблюдения дополнительных мер электробезопасности. В соответствии с требованиями Правил устройства электроустановок автоматы подсоединяются к сети так, чтобы винтовая гильза была без напряжения при выкрученной пробке. При использовании одностороннего питания, токоподающий проводник подсоединяется к неподвижным контактам выключателя.

Эксплуатация автоматических выключателей

Длительность срока службы зависит не только от правильно выполненного монтажа, но и от его грамотной эксплуатации в дальнейшем. Для этого нужно просто соблюдать несложные правила эксплуатации.

Современные автоматические выключатели, в большинстве своем, могут нормально работать при диапазоне рабочих температур в пределах от -25С до +40С. Отдельные модификации автоматов имеют еще более широкий диапазон температур

Очень важно при эксплуатации соблюдать необходимую влажность воздуха в том помещении, где находится автомат

При средней температуре +20С влажность воздуха равна примерно 90%. В случае значительного повышения температуры, например, до +40С – влажность воздуха должна быть не более 50%.

Регулярное техническое обслуживание проводится с определенной периодичностью и не зависит от условий их эксплуатации. Оно включает в себя определенный комплекс профилактических работ, проводимых с целью обеспечения нормальной работоспособности устройства. Основные действия при этом – очистка от пыли и грязи, смазывание отдельных элементов, устранение возникших в процессе эксплуатации повреждений.

Установку и последующее обслуживание нужно обязательно проводить используя услуги электрика – специалиста в области электротехники.

Маркировка

Обыватель обращает внимание только на название бренда и ампераж, которые производитель наносит на корпус с помощью лазерной техники или несмываемой краски. Для профессионалов важны все показатели

В зависимости от автомата количество характеристик может быть разным.

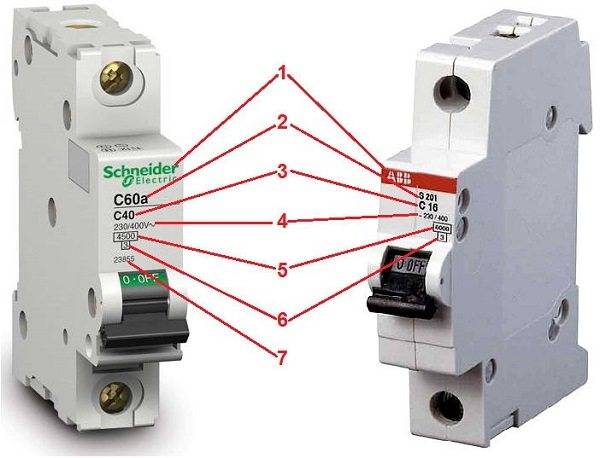

Маркировка

Вот, что скрывается под цифрами и буквами на лицевой стороне:

  • ABB, IEK, Legrand — логотип изготовителя.
  • S, SH, Acti, Easy, BM, TX — линейная серия модульного изделия. За буквой могут следовать различные цифры.
  • 6, 10, 16 и более — максимальное значение тока, при котором не происходит размыкание цепи. Стоит отметить, что показатель актуален при температуре +30 градусов по Цельсию. Срабатывает изделие на перегрузку, равную 13-55%. Если будет холоднее, то автомат отключится при большей нагрузке, а в жару наоборот.
  • 230V, 400V — напряжение сети (однофазное или трехфазное), при котором допускается применение.
  • 4500, 6000 или 10000 — предел (коммутационная способность), при котором во время короткого замыкания происходит отключение. При этом устройство не выходит из строя. Если произошло КЗ с превышающим значением, то магнитный расцепитель с ним не справится, устройство перегорит. Показатель заключен в прямоугольник.

Вам это будет интересно Принцип работы тиристора, назначение и схема подключения


Пределы КЗ

  • 1, 2 или 3 рядом с КЗ — указатель на скорость гашения электрической дуги (от 10 мс, от 6 мс и от 2,5 мс соответственно). При КЗ жилы нагреваются, что сказывается на изоляции. Чем быстрее сработает автомат, тем целее будет проводка и само устройство. Первый класс, как правило, не указывают.
  • В, С, D, К, Z перед амперажем — время автоматического отключения устройства при коротком замыкании или перегрузке в сети. В быту чаще применяют изделия с характеристикой типа С, реже В и D. Например, С16 отключится при 80-160А, а В16 при 46-80А. То есть второй сработает позднее. Разница состоит в долях секунды.
  • Волна или прямая линия — можно использовать в сетях переменного или постоянного напряжения. Эти знаки расположены рядом с номинальным напряжением.


Напряжение

  • 50/60 Гц — частота колебаний в сети. Показатель не всегда указывают, так как в большинстве своем бытовая техника работает в одном режиме.
  • Схема подключения. 1, 3, 5 и 2, 4, 6 — верхний (питающий) и нижний (нагружаемый) контакты. N — полюс для подключения нулевой жилы.

На боковой плоскости указано:

  • ГОСТ или IEC/EN — соответствие стандартам (российский или международный).
  • U — рабочее напряжение.
  • Icn — максимальное значение отключающей способности.
  • I — предел электромагнитного отключения.
  • Uimp — импульсное удерживаемое напряжение.
  • Ui — напряжение изоляции.
  • Deg — степень загрязнения, которая зависит от конденсации влаги.
  • Cat — категория применения относительно селективности.
  • Штрих-код или QR-код — информация о продукте, которую при считывании специальным устройством получают на торговой площадке.


Штрих-код Кроме того, производитель указывает на момент затяжки, количество полюсов, тип расцепителя. Дифференциальные автоматы имеют дополнительную маркировку.

Что на этот счет говорится в ПУЭ

В правилах устройства электроустановок нет чёткой инструкции, как именно должен подсоединяться автоматический выключатель, сверху вниз или же наоборот. Тем не менее, производитель автоматического выключателя зачем-то нанёс на изделие маркировки и надписи, а, следовательно, у автомата всё-таки есть верхняя часть и нижняя.

Соответственно никто не будет ставить автоматический выключатель верх тормашками, если этого только не требует какая-то конкретная ситуация. То есть, возможно, кабель ввода заходит снизу, а в квартиру уходит сверху. В таком случае понадобится, чтобы не обводить провода, подключить автомат снизу вверх.

Поэтому верхнее подключение пакетников, это, скорее всего эталон, чем правило. Можно подсоединять автомат как угодно, и он будет при этом работать, конечно же, при одной оговорке, если сам автоматический выключатель в рабочем состоянии.

Также, чтобы исключить путаницу проводов, всё-таки принято подключать автоматы сверху вниз. В таком случае при ремонте, электрику проще разобраться, что куда идёт и к чему подсоединено.

Из всего вышесказанного становится понятным:

Друзья! А что скажете вы по поводу подключения автоматов? Возможно, в вашей практике вы уже сталкивались с подобным явлением, когда автоматический выключатель был подключён снизу вверх

Возможно, были и какие-то негативные моменты, связанные с этим, о которых важно знать всем

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
