Как рассчитать теплый пол электрический: формулы и онлайн калькулятор

Как можно сэкономить?

Если теплые полы уложены в каждом помещении квартиры, то итоговая сумма за электроэнергию может выйти очень существенной. Можно ли как-то сэкономить и уменьшить свои затраты? Ответ – Да, и вот что для этого нужно сделать:

1

Почти половину тепла можно потерять из-за некачественного утепления окон и дверей.

2

Его необходимо монтировать в самом прохладном месте комнаты. Отопление будет самостоятельно отключаться при достижении определенной температуры, которую вы заранее задаете и также включаться без вашего участия, экономя электроэнергию.

Понижение температуры нагрева теплых полов на 1 градус позволяет примерно сэкономить до 5% расхода эл.энергии

3

Включая теплые полы преимущественно в ночные часы, когда тариф минимален, вы сможете сэкономить не одну сотню киловатт в месяц.

4

Мало того, что это неэффективно с точки зрения обогрева помещения, так еще и запрещается производителями самих теплых полов.

Во-первых, резко уменьшается теплосъем с полезной площади. А во-вторых, повышается риск перегреть секции мата, кабеля или продавить пленку.

5

Включая такие теплые полы только на ночь, они как аккумулятор будут набирать тепло и отдавать его вплоть до вечера следующего дня.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

• Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
• Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
• Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
• Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Расчет теплого пола и шага укладки кабеля

В последнее время данный вид обогрева помещения становится очень популярным. Расчет мощности нагревательного кабеля производят для того, чтобы система обогрева теплый пол в процессе работы соответствовала всем требованиям комфортности. То есть, теплый пол должен обогревать помещение в нужной степени без чрезмерных затрат электроэнергии.

Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-180 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.

Чтобы рассчитать необходимую удельную мощность кабеля нужно узнать полезную площадь помещения. Полезная площадь – это та, на которой непосредственно будет прокладываться кабель без учета площади занимаемой стационарной мебелью (шкаф, диван, тумбы).

Например, если у вас площадью комнаты 16 кв.м с расположенными в ней диваном 2.5 кв.м и шкафом 1 кв.м, то полезная площадь будет составлять 12.5 кв.м.

Исходя из выше сказанного следует что, мощность нагревательного кабеля для помещений, где теплый пол как:

P = 12.5 (кв.м) * 160 (Вт/кв.м) = 2 кВт;

P = 12.5 (кв.м) * 100 (Вт/кв.м) = 1.25 кВт.

Любой нагревательный кабель имеет свою погонную мощность – это мощность одного метра кабеля (например, 20 Вт/м). Некоторые покупатели, сопоставив удельную и погонную мощность, придя в магазин, просят продать им «столько-то» метров кабеля. Однако при покупке кабеля опираясь на погонную мощность, не следует!

В ряду того, что холодные и горячие концы соединяются специальными муфтам, нагревательные кабели продаются фиксированными отрезками (разной мощности). Эти отрезки нельзя увеличивать или уменьшать, поскольку установка неквалифицированным персоналом концевых и соединительных муфт может стать причиной преждевременного выхода кабеля из строя. Также при разрезании кабеля с него снимается гарантия.

Поэтому основной показатель, на который регламентируются при покупке кабеля, является не его метраж, а мощность. К примеру, если у вас расчетная мощность составляет 2 кВт, то ближайшая ей соответствующая 2.08 кВт, длиной 140 м.

Что может повлиять на теплоотдачу?

Для начала хотелось бы остановиться на том, каким же должен быть правильный и качественный теплый пол, независимо от того, на каком теплоносителе – электричестве или воде – он будет работать. Итак, система такого подогрева будет работать по-разному в зависимости от толщины основания или качества теплоизолятора, а значит, все эти моменты нужно учитывать. Считается, что толщина теплоизоляционного материала не должна быть более 3 см, при этом материал лучше приобретать с отражающим слоем – так сохранить тепло внутри помещения будет проще.

Теплый пол своими руками

Толщина бетонной стяжки должна составлять около 4-10 см, особенно если речь идет об укладке кабельного или водяного пола. Внутри она имеет усиление армирующей сеткой, на которую, кстати, и могут закрепляться теплоносители. За счет этого тепло будет перераспределяться лучше. В случае если планируется обустройство водяного пола, рекомендуется приобретать трубы, изготовленные из металлопластика либо из сшитого полиэтилена диаметром 16-20 мм – с ними проще всего наделить систему оптимальной мощностью, достаточной для прогрева комнат.

Схема теплого пола под стяжку

Труба для теплого пола

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

• они способны полноценно заменить отопление, предусматривающее использование радиаторов;
• несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

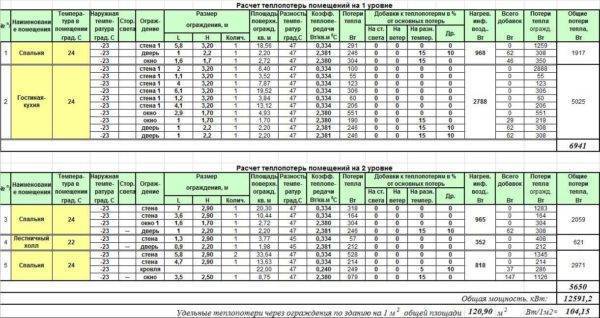

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Греющие маты можно уложить в любом помещении, даже самой сложной конфигурации

Очевидно, что выбор и расчет греющего мата для отопления пола гораздо проще, чем резистивного кабеля. Для выбора тактики правильной укладки поможет план на миллиметровой бумаге. Здесь как нельзя лучше подходит пословица: «Семь раз отмерь и один раз отрежь!»

Особенности расчетов инфракрасных пленочных полов

Пленочные теплые полы имеют ряд особенностей, которые требуют грамотного подхода.

• Во-первых, они, как и резистивный кабель должны укладываться только на свободном от мебели месте.
• Во-вторых, минимальная дистанция от пленки до краев (стен или стационарной мебели) должна составлять 20 см.
• В-третьих, пленочные полы могут укладываться только «сухим» способом под подходящие для этого покрытия (ламинат, линолеум, ковролин). Хоть и существуют технологии укладки плитки на пленочные полы, но это предполагает наличие промежуточного гидроизолирующего слоя. В итоге стоимость теплого пола с ИК пленками будет гораздо выше, чем с резистивными кабелями или матами.
• В-четвертых, пленочные полы могут резаться с определенной кратностью – чаще всего 25 см. Это не повлияет на удельную мощность.
• И, наконец, кажущаяся легкость расчета и особенно монтажа пленочного пола обманчива. Под поверхностью ИК пола находится масса электрических соединений, которые требуют только высококвалифицированного монтажа.

Видео: Квалифицированный монтаж пленочного инфракрасного пола

Для правильного расчета пленочного пола необходимо выполнить ряд шагов:

• Рассчитывается площадь обогрева помещения. Для этого на листе миллиметровой бумаги вычерчивается план, «расставляется» стационарная мебель и учитываются минимальные 20 см отступы от границ. В итоге должна получиться обогреваемая площадь — S_у. допустим, что в конкретном примере S_у=15 м2, а общая площадь 24
• Высчитывается доля обогреваемой площади в общей площади помещения: S_у*100%/S_общ=15 м2*100%/24 м2=62,5%. Если этот показатель более 60% (как в нашем случае), то удельная мощность обогревательных ИК пленок может быть от 160 до 220 Вт/м2. Если же доля обогреваемой площади менее 60%, то P_уд=220 Вт/м2. Для нашего случая выбираем P_уд=160 Вт/м2.
• Для помещений, имеющих большие теплопотери через пол: первые этажи, помещения над арками, дома старой застройки с полами без теплоизоляции, — в любом случае P_уд=220 Вт/м2.
• Рассчитывается установленная мощность теплого пола. Для этого удельную мощность перемножают с обогреваемой площадью: P_уст=P_уд* S_у=160 Вт/м2*15 м2=2400 Вт.
• Из ассортимента любого производителя ИК пленок выбираются с заданной удельной мощностью нужной длины и ширины, которые могут покрыть полностью всю обогреваемую площадь. Нужно учесть, что ширина рулонов пленок 50, 80 и 100 см, а кратность резки пленки – через каждые 25 см. При этом существуют ограничения, представленные в таблице. При этом лучше не выбирать максимальную длину, а набирать меньшими отрезками. Главное правило — меньшее количество отдельных пленок (план на миллиметровой бумаге будет большим подспорьем).

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

• Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
• Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.

2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

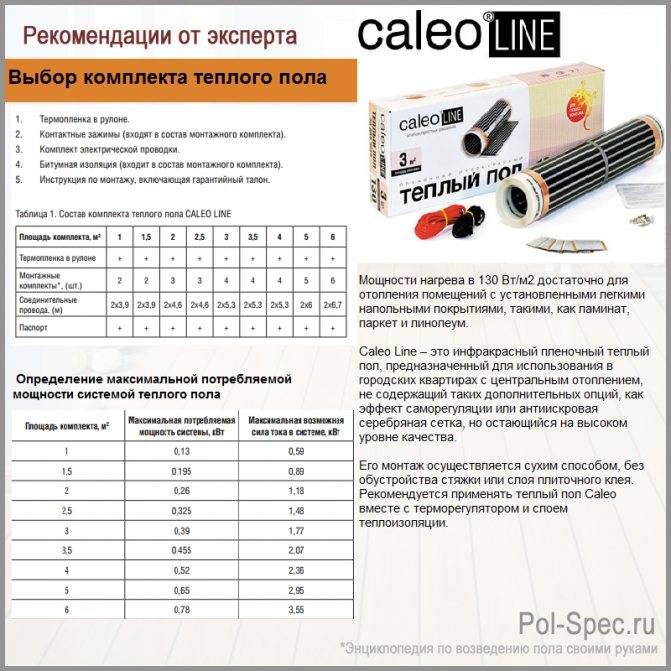

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно– и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Пример расчета

Чтобы рассчитать, сколько потребляет теплый пол, надо:

1. Определить активную площадь напольной отопительной системы.
2. Помножить ее на мощность за квадратный метр, указанную в паспорте.

В итоге получится максимально возможный расход электроэнергии. Однако столько кВт/ч пол потреблять будет только в случае включения его на полную и без регулировки термостатом. Но в реальности система электрического ТП работает по 5–20 минут в течение часа. И фактическое потребление будет в разы меньше.

График потребления электричества

Сложного в данных расчетах ничего нет. Разобраться, почему затухает газовый котел или как выполнить подключение бойлера, зачастую и то труднее. С нагревательным полом все проще.

При площади обогрева 12 м2 и мощности ТП в 150 Вт/м2 получаем номинальный расход для помещения – 1,8 кВт/час. Но по факту такой нагревательный пол будет расходовать около 0,3 кВт за каждый час использования. В течение 10 минут он будет греть, а потом 50 минут остывать. Однако многое здесь зависит от температуры за окном и настроек термостата.

Сравнение разных систем обогрева
