Ригель в строительстве каркасного дома и других сферах? Определение +Фото и Чертежи

Чем отличается ригель от балки |

Строительство развивается очень активно, и количество новых терминов увеличивается с каждым днем. Но чтобы их правильно применять, необходимо знать, чем одно понятие отличается от другого. Не только обычные люди, но и опытные инженеры нередко попадают в тупик, когда им задается вопрос о том, в чем же разница между ригелем и балкой. Разница, несомненно, есть, и в этом вопросе предстоит разобраться.

Что такое ригель и балка

Ригель – это горизонтальный опорный элемент, к которому пристраиваются остальные несущие конструкции. Основная функция ригеля заключается в распределении нагрузки стропил на балки. Чаше всего его изготавливают из дерева, металла или железобетона, от этого зависит и форма ригеля.Балка – конструктивный элемент строительства, основная функция которого заключается в работе на изгиб. Это несущая конструкция, которая может быть изготовлена из дерева или металла.

Сравнение ригеля и балки

В чем же разница между ригелем и балкой? При проектировании строительных сооружений немаловажно правильно оперировать терминами, так как от этого зависит понимание процесса возведения конструкции всеми работниками

Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально. Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса. А вот каркас возводится с помощью балок

Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса.Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования.Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию

А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса.Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования.Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию.

TheDifference.ru определил, что отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию.Он устанавливается лишь в горизонтальном виде.Балка работает преимущественно на изгиб.Назначение балки заключается в перекрытии строительных конструкций.Балка – самостоятельный строительный и расчетный элемент.Ригель – это часть опорной рамы, тесно связанная со стойками.Сфера применения ригеля более широка.Он производится из дерева, металла и железобетона.Балки бывают деревянными и металлическими.Ригель – это стержень любой конструкции.Балка является основой для построения каркаса.

Из чего изготавливается ригель

Изделия этого типа производятся из тяжеловесных бетонов класса от В 22,5 до В 60. На выходе получаются ригели, прочность которых составляет не меньше 75% в теплое время года и порядка 85% в условиях холода. Кроме этого, ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии.

Так как конструкция этого типа должна отличаться повышенной прочностью, в процессе производства используется арматура. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.

При производстве этих строительных элементов обязательно необходимо учитывать ГОСТ 18980-90, в котором прописаны строгие требования. При этом любые несоответствия с нормативами могут очень сильно сказаться на прочностных характеристиках всего сооружения.

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

  • сечение;
  • форма;
  • площадь;
  • длина;
  • способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Материал и параметры

  1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

  1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:
    • горячекатаную;
    • укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

  1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Рассмотрим функциональность элемента:

  • соединяет части несущих вертикальных конструкций;
  • создает пространственную твердость всей арматуры;
  • позволяет гарантировать геометральную стабильность строения;
  • своевременно передает нагрузки с балки на опорный механизм;
  • увеличивает поверхность и ;
  • поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

  • с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
  • актуальны они в процессе монтажа модульных сооружений;
  • ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Что такое ригель

Изготавливается ригель из железобетона или дерева, он предназначен для связки вертикальных конструкций, служит опорой для плит перекрытия. Благодаря этим элементам формируется каркас возводимого здания, обеспечивается нужная геометрическая форма.

Чтобы справляться с возложенной функцией, ригель должен удовлетворять определённым требованиям, которые предписаны нормами ГОСТ за номером 18980-90. Готовое изделие обладает следующими техническими особенностями:

  • высокой устойчивостью к температурным колебаниям;
  • нейтральностью к любой агрессивной среде;
  • высокими показателями прочности, огнеупорности и влагоустойчивости;
  • невосприимчивостью к коррозийным изменениям.


В настоящее время, выпускается три категории ригелей:

Вид ригеля Описание
Однополочный Выполнен в Г-образной форме. Предназначен для односторонней поддержки перекрытий.
Двухполочный Т-образная конструкция для двусторонней поддержки плит перекрытия
Бесполочные Балка с прямоугольным сечением, применяемая для перекрытий конкретного типа.

В любом случае, готовая продукция должна обладать высокой степенью жёсткости, быть устойчивой к появлению трещин и сколов.

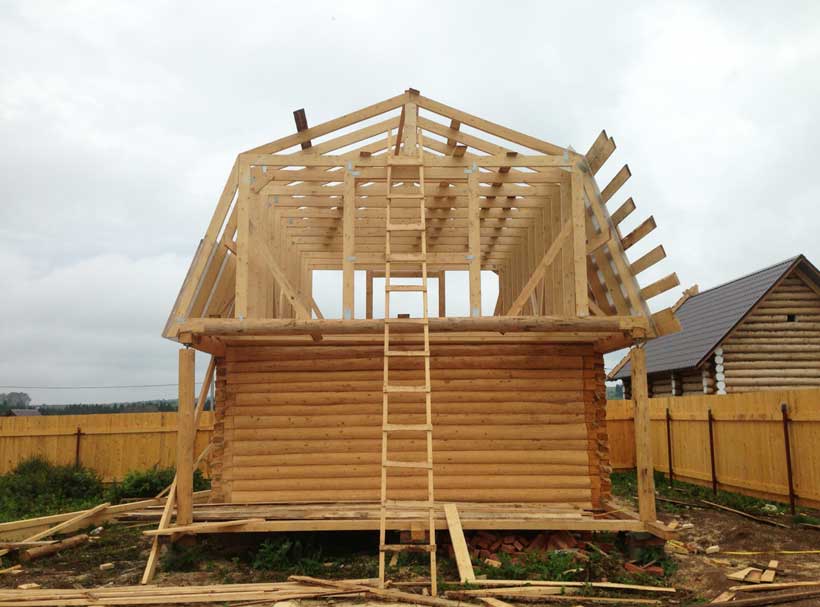

Мансардная крыша

Для возведения мансардной крыши своими руками потребуется наличие определенного опыта. Это сложный процесс, и по сравнению с вышеописанными видами крыш более дорогостоящий.


Мансардная крыша может быть полувальмовой (двускатная) или вальмовой (четырехскатная). Такая крыша придает дому уникальный вид, есть возможность установки окон и балконов. Если в доме сложная планировка, то для такого варианта идеально подходят комбинированные крыши. Возводят комбинированые крыши поэтапно: над террасой – плоская крыша, над спальней – двускатная, односкатный выступ над залом вальмовая и так далее.


Существует отдельный вид конических крыш для круглых домов. Такой способ менее распространенный из-за сложности изготовления и строительства.

Несмотря на большое разнообразие типов, строительство любой крыши основано на одинаковых принципах.

Архитектурное бюро Ригель и Балка

ВСЕГО НЕСКОЛЬКО ДЕСЯТИЛЕТИЙ НАЗАД СРЕДНЕСТАТИСТИЧЕСКИЙ ЖИТЕЛЬ СССР НЕ МОГ ДАЖЕ ПРЕДСТАВИТЬ УНИКАЛЬНОЕ ДИЗАЙНЕРСКОЕ ЖИЛИЩЕ. СОВЕТСКИЕ ГРАЖДАНЕ ОДЕВАЛИСЬ В СТАНДАРТИЗОВАННЫЕ ВЕЩИ, ЕЗДИЛИ НА АВТОМОБИЛЯХ МАРКИ «ЖИГУЛИ» И ПО ВЕЧЕРАМ СМОТРЕЛИ «ПОЛЕ ЧУДЕС». СТЕНЫ УКРАШАЛИ ТУСКЛЫЕ ОБОИ, НА КУХНЕ ГУДЕЛ СТАРЕНЬКИЙ «ДНЕПР», А ОБ ОРИГИНАЛЬНЫХ АРХИТЕКТУРНЫХ РЕШЕНИЯХ ЕСЛИ И СЛЫШАЛИ, ТО ЛИШЬ ПО РАДИО. НЕДАРОМ СУЩЕСТВУЕТ ПОВЕРЬЕ, ЧТО В КАЖДОЙ СТАРОЙ КВАРТИРЕ ЗА ШКАФОМ-СТЕНКОЙ ПРИПРЯТАН ОДИОЗНЫЙ РАСКЛАДНОЙ СТОЛ-КНИЖКА.

К СЧАСТЬЮ, ВРЕМЕНА ЖИЗНИ «ПОД КОПИРКУ» ПРОШЛИ – ТЕПЕРЬ КАЖДЫЙ ВОЛЕН ВЫБИРАТЬ ТОВАР ПО ДУШЕ ИЗ МИЛЛИОНОВ ИМПОРТНЫХ И ОТЕЧЕСТВЕННЫХ ПРЕДЛОЖЕНИЙ. НАКОНЕЦ, РАЦИОНАЛЬНАЯ МОДА ДОШЛА И ДО ПРОЕКТИРОВКИ ПОМЕЩЕНИЙ. АРХИТЕКТУРНОЕ БЮРО «РИГЕЛЬ И БАЛКА» ОКАЗЫВАЕТ УСЛУГИ АРХИТЕКТУРНОГО ПРОЕКТИРОВАНИЯ, СОЗДАНИЯ УНИКАЛЬНОГО ДИЗАЙНА ИНТЕРЬЕРОВ И 3D-МОДЕЛИРОВАНИЯ МНОГИЕ ГОДЫ. ОЧЕНЬ УСПЕШНО, К СЧАСТЬЮ ДЛЯ НАС И НАШИХ ДОРОГИХ КЛИЕНТОВ. НА ДАННЫЙ МОМЕНТ МЫ СЧИТАЕМСЯ ОДНИМИ ИЗ ЛУЧШИХ В СФЕРЕ ПРОЕКТИРОВАНИЯ, СОЗДАНИЯ ТРЕХМЕРНЫХ МОДЕЛЕЙ И АВТОРСКОГО ДИЗАЙНА В МОСКВЕ. НО МЫ НЕ СОБИРАЕМСЯ ОСТАНАВЛИВАТЬСЯ НА ДОСТИГНУТОМ И НАДЕЕМСЯ, ЧТО В БЛИЖАЙШИЕ НЕСКОЛЬКО ЛЕТ У НАС НЕ ОСТАНЕТСЯ ДОСТОЙНЫХ КОНКУРЕНТОВ НА ВСЕМ ОТЕЧЕСТВЕННОМ РЫНКЕ!

СЕКРЕТ УСПЕХА АГЕНТСТВА СОКРЫТ В ТРЕХ ОСНОВНЫХ АСПЕКТАХ НАШЕЙ РАБОТЫ:

  • КАТЕГОРИЧНОМ ПЕРФЕКЦИОНИЗМЕ. КАК ИЗВЕСТНО, ДЬЯВОЛ В МЕЛОЧАХ, А НАШИ ПРОЕКТИРОВЩИКИ, АРХИТЕКТОРЫ И ДИЗАЙНЕРЫ НИКОГДА УПУСКАЮТ НИ МАЛЕЙШЕЙ ДЕТАЛИ. ЕСЛИ ЧТО-ТО НЕИДЕАЛЬНО, ЭТО НУЖНО ПЕРЕДЕЛАТЬ. ЕСЛИ КАЖЕТСЯ, ЧТО ВСЕ ИДЕАЛЬНО, — ПРОВЕРИТЬ ЕЩЕ РАЗ;
  • ПОСТОЯННОМ ПОИСКЕ НОВЫХ ОРИГИНАЛЬНЫХ РЕШЕНИЙ. МЫ ЧЕРПАЕМ ВДОХНОВЕНИЕ У ВЕЛИЧАЙШИХ СОВРЕМЕННЫХ АРХИТЕКТОРОВ СООРУЖЕНИЙ, РАСШИРЯЕМ КРУГОЗОР НА ВСЕМИРНЫХ ВЫСТАВКАХ И КОНФЕРЕНЦИЯХ, ЭКСПЕРИМЕНТИРУЕМ С ФОРМОЙ, ФАКТУРОЙ И СОЧЕТАНИЯМИ;
  • ГОТОВНОСТИ ПРИСЛУШИВАТЬСЯ КО ВСЕМ ПОЖЕЛАНИЯМ ЗАКАЗЧИКА. МЫ ВСЕГДА УЧИТЫВАЕМ ВКУСЫ КЛИЕНТА – ВЕДЬ В НОВОМ ЖИЛИЩЕ ПРЕДСТОИТ ЖИТЬ ВАШЕЙ СЕМЬЕ, А НЕ КОМАНДЕ ДИЗАЙНЕРОВ «РИГЕЛЬ И БАЛКА».
  • БЛАГОДАРЯ ЭТИМ ТРЕМ ЗАПОВЕДЯМ, АРХИТЕКТУРНЫЕ ПРОЕКТЫ БЮРО «РИГЕЛЬ И БАЛКА» ВО ВСЕХ СЛУЧАЯХ ВЫЗЫВАЕТ ВОСТОРГ У ЗАКАЗЧИКА. УБЕДИТЬСЯ В ЭТОМ МОЖНО, ОЗНАКОМИВШИСЬ С НАШИМ ПОРТФОЛИО.

ПЕРЕЧЕНЬ УСЛУГ

БОЛЬШИНСТВО ДИЗАЙНЕРСКИХ ПРОЕКТОВ СОСТОЯТ ИЗ ТРЕХ ОСНОВНЫХ ЭТАПОВ: ПРОЕКТИРОВАНИЯ, СОЗДАНИЯ ДИЗАЙНА ИНТЕРЬЕРА И 3D-ВИЗУАЛИЗАЦИИ. ПЕРВЫЙ ИЗ НИХ ЯВЛЯЕТСЯ САМЫМ ВАЖНЫМ, ВЕДЬ ОТ НЕГО НАПРЯМУЮ ЗАВИСЯТ КАК ОСТАЛЬНЫЕ ЗАДАЧИ, ТАК И ВЕКТОР БУДУЩЕЙ РАБОТЫ В ЦЕЛОМ. ПРОЕКТИРОВАНИЕ ЗДАНИЙ – ЭТО СОЗДАНИЕ ПЛАНА И СТРУКТУРЫ ПОМЕЩЕНИЙ. ДРУГИМИ СЛОВАМИ, НА ЭТОМ ЭТАПЕ ПРОИЗВОДИТСЯ РАЗМЕТКА КВАДРАТУРЫ И ФОРМЫ КОМНАТ, КОЛИЧЕСТВА И РАСПОЛОЖЕНИЯ ОКОННЫХ И ДВЕРНЫХ ПРОЕМОВ.

В СФЕРЕ ПРОЕКТИРОВАНИЯ ЗАДЕЙСТВОВАНЫ СОТРУДНИКИ ИЗ РАЗНЫХ СФЕР: ДИЗАЙНЕРЫ, АРХИТЕКТОРЫ, ПРОЕКТИРОВЩИКИ, СПЕЦИАЛИСТЫ ПО БЕЗОПАСНОСТИ И КОММУНИКАЦИЯМ

ВЕДЬ ВАЖНО НЕ ТОЛЬКО КРАСИВО ОФОРМИТЬ СТРУКТУРУ, НО И ОБЕСПЕЧИТЬ ПРАВИЛЬНОЕ ПРОВЕДЕНИЕ ЭЛЕКТРИЧЕСТВА, ВОДЫ, ВЕНТИЛЯЦИИ, НЕ НАРУШИТЬ НЕСУЩИЕ КОНСТРУКЦИИ ЗДАНИЯ. УСЛУГИ ПО ПРОЕКТИРОВАНИЮ ДОМОВ ДОЛЖНЫ СОЧЕТАТЬ В СЕБЕ ИНТЕРЕСНЫЕ ДИЗАЙНЕРСКИЕ РЕШЕНИЯ, ОСТАВАЯСЬ ПРИ ЭТОМ РАЦИОНАЛЬНЫМИ С ТЕХНИЧЕСКОЙ ТОЧКИ ЗРЕНИЯ

ПОМИМО ПРОЕКТИРОВАНИЯ, МЫ ЗАНИМАЕМСЯ СОЗДАНИЕМ ДИЗАЙНА ИНТЕРЬЕРОВ И ЕГО ВИЗУАЛИЗАЦИЕЙ. ПОСЛЕДНЯЯ УСЛУГА ПОДРАЗУМЕВАЕТ СОЗДАНИЕ ТРЕХМЕРНОЙ ЦИФРОВОЙ МОДЕЛИ ЖИЛИЩА. БЛАГОДАРЯ СОВРЕМЕННЫМ ТЕХНОЛОГИЯХ, 3D-МОДЕЛЬ ВЫГЛЯДИТ ОЧЕНЬ РЕАЛИСТИЧНО, ЧТО ПОЗВОЛЯЕТ МАКСИМАЛЬНО ТОЧНО ОТОБРАЗИТЬ БУДУЩИЙ ДИЗАЙН.

В РАЗДЕЛЕ «ЦЕНЫ» МОЖНО ОЗНАКОМИТЬСЯ С ПЕРЕЧНЕМ ПАКЕТОВ УСЛУГ И ИХ СТОИМОСТЬЮ. В ЗАВИСИМОСТИ ОТ ВЫБРАННОГО ВАМИ ПАКЕТА, БУДУТ ПРОИЗВЕДЕНЫ РАЗЛИЧНЫЕ РАБОТЫ, НАЧИНАЯ ОТ ПЛАНИРОВКИ КОМНАТ, И ЗАКАНЧИВАЯ ВЫБОРОМ МЕБЕЛИ.

НАШИ ПРЕДЛОЖЕНИЯ

АРХИТЕКТУРНОЕ БЮРО «РИГЕЛЬ И БАЛКА» ПРЕДЛАГАЕТ КАЧЕСТВЕННЫЕ И НЕДОРОГИЕ УСЛУГИ ПРОЕКТИРОВАНИЯ В ГОРОДЕ МОСКВА. НАШ ШТАТ СОТРУДНИКОВ СОСТОИТ ИЗ НАИБОЛЕЕ КОМПЕТЕНТНЫХ СПЕЦИАЛИСТОВ СФЕРЫ СТРОИТЕЛЬСТВА. СТАНОВЯСЬ НАШИМ КЛИЕНТОМ, ВЫ ГАРАНТИРОВАННО ПОЛУЧАЕТЕ НЕПОВТОРИМЫЙ ПРОЕКТ В МАКСИМАЛЬНО КОРОТКИЕ СРОКИ!

АГЕНТСТВО «РИГЕЛЬ И БАЛКА» ГОТОВО ВЗЯТЬСЯ ЗА ПРОЕКТ ЛЮБОЙ СЛОЖНОСТИ. ТРУДНОСТИ НАС НЕ ПУГАЮТ, А ЛИШЬ ПОДОГРЕВАЮТ ИНТЕРЕС! МОЖЕТЕ БЫТЬ УВЕРЕНЫ – ЛЮБАЯ УСЛУГА БУДЕТ ПРЕДОСТАВЛЕНА КАЧЕСТВЕННО И БЫСТРО.

rigelibalka.ru

Разница между американской и скандинавской технологиями

Канадские дома — это классическая “платформа” в основе каркасника. Собирается такой дом на гвоздях, славится высочайшей диагональной жесткостью, то есть умеет противостоять сильным ветрам и землетрясениям.

Отличия кроются в монолитном фундаменте в виде цокольного этажа, платформенном перекрытии для всех этажей. Каркас обустраивается из калиброванной сушеной доски 150 или 200 мм. Шаг между стойками по центру составляет 600 или 400 мм.

Характерной особенностью американских каркасников являются стены с одинарной обвязкой снизу и сдвоенной — сверху. Настоящей “библией” строителя канадских домов считается Building Codes или российский свод правил СП 31-105-2002.

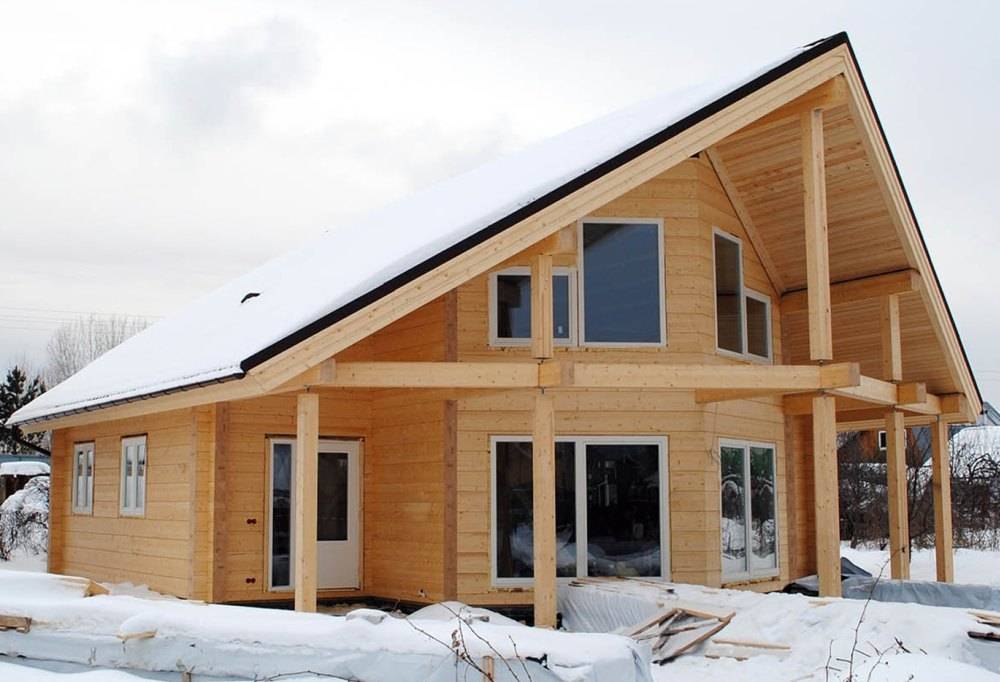

Финский дом — типичная скандинавская технология строительства каркасных домов, направленная, в первую очередь, на защиту от шума и энергоэффективность. Конструктивно цокольный этаж отсутствует, и фундамент УШП и УФФ также является перекрытием для первого этажа с теплым полом.

Каркасный скелет строится из первосортной калиброванной доски, сухой, строганной, от 200 мм в ширину. Шаг стоек делается 600 мм. Каркас скандинавского дома изящный и легкий, с ригелем под верхней обвязкой, проходящим с внешней или внутренней стороны стоек.

Организация коммуникаций очень удобна: перекрестный каркас за пароизоляционным слоем внешних стен вмещает в себе электрику и сантехнику. После монтажа коммуникаций перекрестный каркас утепляют и имитируют брус.

Ригель своими руками

Далее следует действовать в такой последовательности:


Фундамент из ригеля

  • Установить форму на Т-образное крепление в горизонтальном положении, внутренние полости укрыть рубероидом.
  • Высота нижнего края каркаса начинается от 3 см, а верхний должен размещаться на 3 см ниже уровня верхнего среза формы. Каркасы для армирования создаются за границами формы, а после монтируются в нее.
  • Запрещено соединять нижнюю продольную арматуру в зоне средней трети пролета, а верхнюю – в области первой четверти.
  • Сварочные стыки проверяются прибором на просвет.
  • Произведя монтаж боковых граней с установкой ребер жесткости, проводится бетонирование: после укладки смеси она заглаживается мастерками.
  • Через 3 дня боковые щиты железобетонного ригеля демонтируются, а подпорки остаются в исходном положении на протяжении 28 суток.

Подпорки лучше сохранить после удаления нижней опалубки спустя 30 дней. Такой ход застрахует от появления трещин. Для замешивания бетонного раствора понадобятся песок, щебень и цемент в пропорциях 4/2/1, добавляется вода. Непрерывная заливка смеси трамбуется с помощью вибратора, а уход за бетоном на протяжении недели зависит от сезонных условий.


Схема сборно-монолитного перекрытия

Что такое ригель и чем он отличается от балки

Что такое ригель: определение и назначение

Ригель в строительстве — это горизонтальный элемент, связывающий стойки

Задачи ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.

Все горизонтальные перемычки на этой картинке — это ригеля

Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Где применяется

  • Соединяет стойки строительных рам.
  • В каркасах объединяет между собой опоры, колонны.
  • В стропильной системе — стропила.

Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

Отличительные черты ригеля от балки

Назначение ригеля довольно широко, и это часто вызывает отождествление данного строительного элемента с балкой. Но эти конструкции имеют некоторые различия между собой.


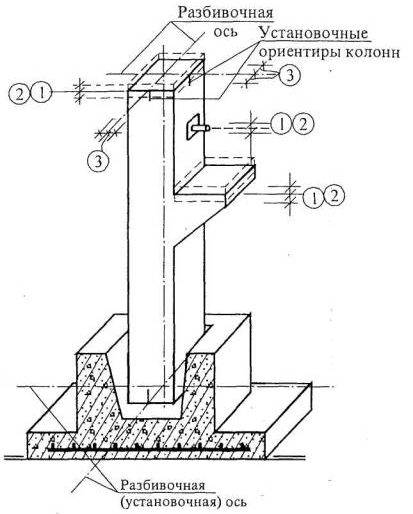

Технология монтажа железобетонного ригеля

  • Главным предназначением горизонтального опорного конструктива является разделение нагрузки стропил на брус. Балка же отличается работой на изгиб и является несущей конструкцией.
  • Ригель можно представить в качестве несущей перекладины для создания каркаса сооружения, в возведении которого главную роль играют именно балки.
  • Применение железобетонных ригелей значительно шире, чем балок. Это объясняется тем, что первые – это основная деталь в строительстве, а вторые применимы лишь для перекрытия или покрытия.
  • Балки производятся из дерева или металла, а строительный ригель – еще и из железобетона, что значительно популяризирует его использование.
  • Ригель – та же опорная железобетонная конструкция, устанавливаемая только в горизонтальном положении.

ЖБИ ригелям присущи различные профили, сечения, размеры, материалы, способы крепления и пр. В зависимости от всех показателей решается и предназначение конструкций. Так, железобетонный ригель с одной полкой в поперечнике опирает плиты с одной стороной (лестничную клетку, торцевой пролет). На двупольные модели опираются две плиты (центральные пролеты зданий).

Видео по теме: Ригель в каркасном доме

Публикации по теме


Сфера применения и технические характеристики железобетонных прогонов


Особенности и разновидности железобетонных стеновых панелей


Выбор и монтаж колец ЖБИ для канализации

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

Как сделать ригель

  1. Изготовьте опалубки под низ монолитного элемента. Обычно используется металлическая пространственная опалубка для бетона с фанерными листами. Под последние в 2 ряда укладываются перпендикулярно друг другу двутавровые доски. Следите за уровнем опорной плоскости.

  1. Армирование или вязка каркаса производится на земле, а затем устанавливается в опалубку, или прямо в ней. Требования:
  • нельзя стыковать нижнюю продольную арматуру на участке средней трети пролета;
  • не стыкуйте верхнюю продольную арматуру на участке первой четверти пролета.

Здесь возникают самые большие растягивающие усилия.

Изготовление арматурного каркаса

  1. Установка боковых граней опалубки. Главное добейтесь правильных геометрических размеров. Поможет установка ребер жесткости.

Монтаж боковых граней для монолитной конструкции

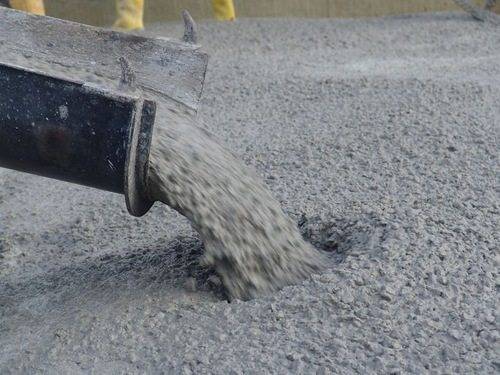

  1. Проведите бетонирование.Поле укладки бетонную смесь сразу необходимо загладить мастерками.Не забудьте про уход за ним.
  2. Демонтаж опалубки. Спустя три дня уберите боковые щиты, а вот подпорки оставьте и не трогайте ни в коем случае не менее 28 суток. Инструкция рекомендует их оставлять и после уборки нижней опалубки через месяц, чтобы не было трещин.

Спустя месяц пригласите лабораторию, чтобы проверить качество элемента. Нагружать его можно лишь тогда, когда бетон наберет полную прочность.

Какие есть виды и марки бетонного ригеля?

На заводах ЖБИ производят ригеля перекрытия, которые связывают между собой вертикальные колонны в единый каркас и для каждого такого строения по проекту должны использоваться ригеля только определенной марки. Каждая марка точно классифицируется своим набором символов, и заводы производители бетонных изделий отвечают за их достоверность.Таблица. Марки и особенности ригелей

Марка ригеляКонструктивные особенности ригеляЭксплуатационные характеристики
РПрямоугольный без полокИспользуется для связки вертикальных стоек, плиты перекрытий укладываются на верхнюю плоскость изделия. Форма ригеля предполагает его использование на поверхностях конструкций с полным прилеганием к ним.
РДП и РДРРигель с двумя полкамиРигель предназначен для установки внутри увеличенного контура строящегося объекта для стыкования на нем плит перекрытий плоских или с ребрами, о чем сигнализируют последние символы П и Р.
РБП и РБРИзделия без полок, но с небольшими уступами.По поперечному сечению данные изделия представляют нечто среднее между марок Р и РДП(РДР) с уступами, но на них невозможно опирать плиты перекрытий. Плиты укладываются на верхнюю плоскость этих изделий, образуя настил из плоских пустотных плит на ригель РБП и ребристых на РБР.
РОП и РОРОднополочный ригельДанные изделия имеют только одну полку, которая повернута внутрь контура здания в качестве опоры для плит перекрытия. Марка РОП изготавливается под укладку плоских пустотных плит, а у РОР полки сделаны для плит с ребристыми торцами.
РЛП и РЛРИзделие без полок, но с уступом.Ригеля такого профиля устанавливаются в стеновые элементы, оформляющие лестничную клетку и предназначающиеся для опоры под плиты и лестничные марши, с тем же различием по плоским и ребристым плитам.
РКПРигель консольныйОтливается с переменным поперечным сечением, при котором одна сторона имеет полку под установку плит, а вторая выступает наружу в виде консоли, на которую может опереться плита балкона или крепиться определенные декоративные элементы конструкции.

Маркировка всех ригелей прописана в ГОСТ вместе с их основными техническими характеристиками, параметрами арматурного каркаса и составом бетонной смеси, придающей изделию дополнительные свойства.

Разница между ригелем и балкой

Ключевые различия заключаются в целевом применении изделий. Под словом «балка» подразумевается самостоятельный элемент конструкции, размер которого тщательно рассчитывается и заносится в техническую документацию объекта.

Для большей ясности, рассмотрим отличительные особенности каждого изделия в таблице.

Балка с несущей функцией.

Предназначен только для горизонтального монтажа.

При обустройстве каркаса связывает основные опорные конструкции.

Является основой любого сооружения.

Изготавливается практически из любого материала, включая армированный бетон.

Применяется для перекрытий.

Создаёт каркасную основу.

Устанавливается горизонтально и в наклонной плоскости.

Работает преимущественно на изгиб.

Ригель и балка не являются взаимозаменяемыми элементами конструкции. Ригель – жёсткая конструкция, имеющая узконаправленное применение. Балка – весьма широкое понятие, обозначающее опоры нескольких типов.
