Расход газа на отопление дома – формулы и примеры расчетов помещения в 100 м²

Отопление загородного дома электричеством

Для подобного расчета, при отоплении электричеством, помимо основных параметров введите цену тарифа за электроэнергию. Это облегчит расчет при постоянно меняющихся тарифах.

Калькулятор расхода газа

Калькулятор расхода газа поможет определить примерное количество газа, природного или пропан-бутана, необходимого для обогрева всей площади помещений, при изменении температур (температуры берутся в соответствии с нормами). При расчете отопления природным газом, цена уже внесена в таблицу, изменить не получится.

Достоинства:

  • автоматический процесс вычислений;
  • простота и удобство использования;
  • работает онлайн;
  • мгновенный результат;
  • выбор необходимых элементов для обогрева (трубы, радиаторы, котлы).

Недостатки:

  • неточность (дает приблизительный результат);
  • большое влияние на результат температурного режима (вычисления делаются на основе нормативных данных по температуре в определенных районах, которая отличается от реальной на несколько градусов).

После предварительного вычисления на калькуляторе, закажите выезд профессионалов для детального рассмотрения отапливаемого помещения, точного определения стоимости обогрева и необходимых комплектующих узлов для бесперебойной работы оборудования.

При вычислении показателя учитывайте коридоры и помещения, в которых не будут установлены приборы обогрева, но также нуждающиеся в отоплении (коридор; кладовая; прихожая).

Немного общей информации – что такое требуемое количество тепла?

Очень вкратце,  все это и так известно – просто требуется небольшая систематизация.

Современному человеку для комфортного проживания требуется создание определённого микроклимата, одной из важнейших составляющих которого является температура воздуха в помещении. И хотя «тепловые пристрастия» могут разниться, можно смело утверждать, что для большинства людей эта зона «температурного комфорта» лежит в диапазоне 18÷23 градуса.

Но когда на улице, например, отрицательная температура, то естественные термодинамические процессы стремятся все подвести под «общую планку», и тепло начинает из жилой зоны уходить. Тепловые потери – это совершенно нормальное с точки зрения физики явление. Вся система утепления жилья направлена на максимальное снижение таких потерь, но полностью их устранить невозможно. А отсюда вывод — отопление дома как раз и предназначено для восполнения этих самых тепловых потерь.

От тепловых потерь – никуда не деться, но очень важно хотя бы постараться свести их к возможному минимуму

Как определиться с ними их количественно?

Простейший способ расчета необходимой тепловой мощности основывается на утверждении, что на каждый квадратный метр площади требуется 100 ватт тепла. Или — 1 кВт на 10 м².

Но даже не будучи специалистом, можно задуматься — а как такая «уравниловка» сочетается со спецификой конкретных домов и помещений в них, с размещением зданий на местности, с климатическими условиями региона проживания?

Так что лучше применить иной, более «скрупулезный» метод подсчета, в котором будет приниматься во внимание множество различных факторов. Именно такой алгоритм и заложен в основу предлагаемого ниже калькулятора

Важно – вычисления проводятся для каждого отапливаемого помещения дома или квартиры отдельно

И лишь в конце подбивается общая сумма потребной тепловой энергии

Важно – вычисления проводятся для каждого отапливаемого помещения дома или квартиры отдельно. И лишь в конце подбивается общая сумма потребной тепловой энергии. Проще всего будет составить небольшую таблицу, в строках которой перечислить все комнаты с необходимыми для расчетов данными

Тогда, при наличии у хозяина под рукой плана своих жилых владений, много времени вычисления не займут

Проще всего будет составить небольшую таблицу, в строках которой перечислить все комнаты с необходимыми для расчетов данными. Тогда, при наличии у хозяина под рукой плана своих жилых владений, много времени вычисления не займут.

И еще одно замечание. Результат может показаться весьма завышенным. Но мы должны правильно понимать – в итоге показывается то количество тепла, которое требуется для восполнения теплопотерь в самых неблагоприятных условиях. То есть – для поддержания температуры в помещениях +20 ℃ при самых низких температурах на улице, характерных для региона проживания. Иными словами — на пике зимних холодов в доме будет тепло.

Но такая супер-морозная погода, как правило, стоит весьма ограниченное время. То есть система отопления будет по большей части работать на более низкой мощности. А это означает, этот никакого дополнительного запаса закладывать особого смысла нет. Эксплуатационный резерв мощности будет и без того внушительным.

Ниже расположен калькулятор, а под ним будут размещены необходимые краткие пояснения по работе с программой.

Из-за чего повышается расход газа при отоплении жилья?

Прежде чем приступить к расчетам и определить, сколько газа потребляет газовый котел в месяц, необходимо знать, какие факторы могут повлиять на итоговый показатель:

  1. Климатические особенности территории. Все расчеты необходимо выполнять с учетом наиболее низких температурных показателей, характерных для данных геокординат.
  2. Площадь здания, этажность и высота помещения, которое необходимо обогреть.
  3. Вид постройки, и из какого материала она изготовлена — дерево, камень, кирпич или другие виды.
  4. Тип профиля на окнах, наличие стеклопакетов. Как устроена вентиляционная система.
  5. Мощность в пределах значений отопительного оборудования.
  6. Год постройки здания и расположение радиаторов отопления.

Все эти факторы важно учитывать при расчете количества литров газа, которое может потребить помещение в 100 кв.м в среднем, за сутки

Способы уменьшения расхода

Основной причиной значимых теплопотерь, которые приводят к неэффективному расходованию выделяемой котлоагрегатом тепловой энергии, является недостаточное утепление конструктивных элементов дома. Через «мостики холода» попусту растрачивается до 40% тепла.

Через окна с некачественными рамами утекает до 35% вырабатываемого котлом тепла, через стены дома – до 25%, а через крышу и входные двери – до 15%

Чтобы каждый раз не тратить деньги впустую, отапливая улицу, лучше один раз потратиться на качественную термоизоляцию постройки. Поверьте, что расходы на нее полностью окупятся уже через 3-4 года.

Термоизоляция дома включает:

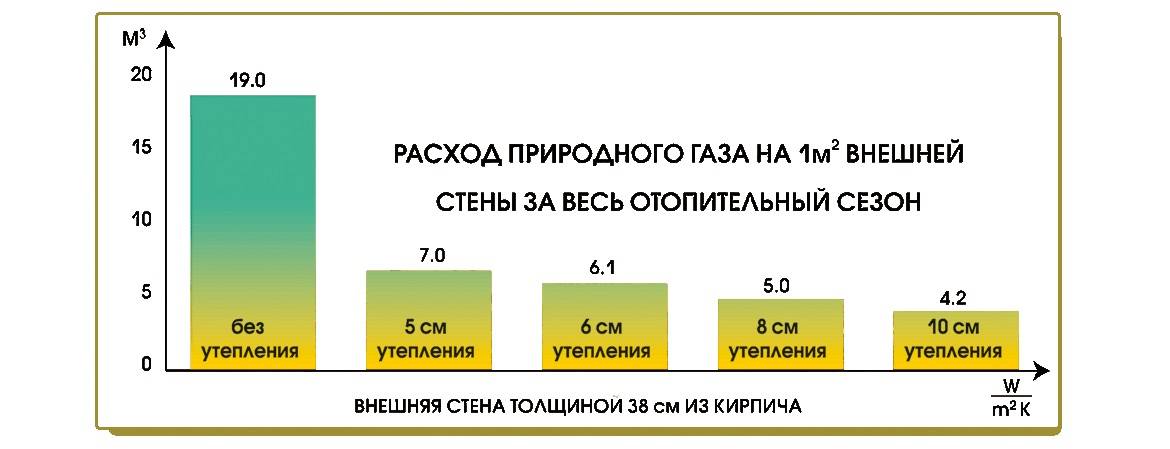

  1. Утепление стен. Самый простой в реализации и доступный по стоимости вариант – монтаж пенополистирольных панелей. Толщину панелей выбирают, ориентируясь на климатические условия региона строительства, толщину стен постройки и типа материала, используемого при их возведении.
  2. Утепление кровли или чердачного перекрытия. Для этих целей применяют древесные опилки, минеральную вату или плиточный пенополистирол. Выпускаемый в форме плит теплоизоляционный материал монтируют по внутренним стенкам чердачного пространства или размещают его между балками перекрытия.
  3. Утепление полов. В хорошей теплоизоляции нуждаются не только бетонные, но и деревянные конструкции. Для формирования термоизолирующей прослойки задействуют насыпные и плитные материалы типа керамзита и пенополистирола.
  4. Замена окон. Самым надежным щитом, не допускающим проникновение холода внутрь прогретых комнат, выступят ПВХ окна с качественными стеклопакетами. Их изготавливают под конкретное окно.Благодаря этому они герметично закрывают оконный проем, надежно защищая домочадцев не только от «утечки» тепла, но и проникновения уличного шума.

Грамотное устройство теплоизоляции позволяет свести потери тепла к минимальным значениям.

Помимо качественного утепления для повышения эффективности тепловой отдачи специалисты рекомендуют применять и другие не менее действенные меры

К числу дополнительных мер, позволяющих повысить эффективность тепловой отдачи, специалисты относят:

  • Оборудование радиаторов термостатическими приборами. Термоголовки будут поддерживать в комнатах необходимую комфортную температуру.
  • В дополнение к радиаторам устанавливать конвекторы с функцией направленной циркуляции. Они в зоне проемов будут создавать тепловые завесы из подогреваемого воздуха.
  • Подключение оборудования, позволяющего программировать оптимальные режимы отопления. Установка хронометрических термостатов эффективна при наличии в доме пустующих по несколько дней комнат, которые нет смысла интенсивно обогревать.

Затраты на приобретение и установку автоматизации с лихвой окупятся уже в течение первого отопительного сезона.

И напоследок стоит пересмотреть, не слишком ли загружена система. Не исключено, что она вырабатывает избыточное тепло. И вполне вероятно, что без ущерба комфорта домочадцев можно снизить температуру в помещениях на пару градусов. На первый взгляд – мелочь. Но, рассматривая ситуацию в масштабах хотя бы одного месяца, а тем более отопительного сезона, такое решение способно благоприятно сказаться на кошельке.

Примерный расчет, сколько нужно газа

Чтобы наглядно проиллюстрировать, как рассчитать расход газа на отопление, для примера возьмем дом с потреблением тепла на уровне 16 кВт/ч.

Считаем:

  • среднее потребление тепла в час – 16×50%+16×10%+16×10%=11,2 кВт/ч;
  • ежесуточный расход – 11,2×24=268,8 кВт;
  • потребление за месяц – 268,8×30=8064 кВт.

Далее нужно киловатты перевести в кубометры. Для этого используем значение удельной теплоты сгорания газа в 9,3 кВт.

Итак, общее потребление тепла в час делим на удельную теплоемкость:

11,2 кВт/ч÷9,3 кВт=1,2 м3/ч.

Аналогичным образом высчитывают расход любого другого типа топлива, используя соответствующий ему показатель теплоемкости. Таким способом можно узнать, сколько газа потребляет газовый котел в сутки, рассчитать заранее затраты.

Поскольку газовая установка работает с уровнем КПД в пределах 88-92 %, потребуются дополнительные правки, и на этот случай нужно будет прибавить порядка 10 % от полученного значения. В нашем примере ежечасное потребление газа составит 1,2+10 %=1,32 м3.

Дальнейшие расчеты будут выглядеть так:

  • ежедневное потребление – 1,32×24=28,8 м3;
  • объем за месяц – 28,8×30=864 м3.

Общее потребление газа будет зависеть от продолжительности отопительного сезона, то есть полученное значение за месяц нужно перемножить на число месяцев в сезоне.

Расчёт расхода сжиженного пропана и бутана в литрах

В некоторых населённых пунктах отсутствует централизованная подача топлива. В подобных ситуациях для отопления используют природный газ, охлаждённый до жидкого состояния. Обычно его транспортируют в баллонах. Для перевозки также применяют газгольдеры — особые резервуары, предназначенные для больших объёмов газа. Их устанавливают в котлованы под землёй, оставляя кран на поверхности. Через него происходит заполнение и потребление топлива. Обычно к одному газгольдеру можно подключить только одну трубу.

Для расчёта нужно знать две важных характеристики. G30 — вещество, сочетающее пропан с бутаном. Её используют в большинстве систем. Плотность составляет 0,524 кг/л и удельную теплоту сгорания 45,2 МДж/кг. В некоторых системах применяют чистый пропан — G 20. Он имеет немного лучшие характеристики, но менее стабилен.

Стандартный газовый баллон вмещает 50 литров. Для соблюдения ТБ их заполняют не более, чем на 85%, соответственно, около 42 л. Представленные выше значения лучше перевести для облегчения расчётов. 45,2 * 0,524 = 23,68 МДж/л. Величину переводят в Ватт: 23,68 / 3600 = 6,58 кВт/л.

Для вычисления расхода газа используют следующую формулу:

V = N / (J * Q), где:

  • Q — удельная теплота сгорания топлива.
  • J — КПД нагревателя.
  • N — усреднённая мощность генератора.

Обычно коэффициент полезного действия устройства составляет 88%, а N принимают равным 4,7 кВт/ч. Таким образом, V = 4,7 / (0,88 * 6,58) = 0,81 л/ч. Потребление за сутки составит примерно 19,5 литра.

По этим расчётам, одного баллона хватит примерно на 48—50 часов. На месяц понадобится 15 заправок, а на отопительный сезон — 105. Это довольно большой объём, к тому же покупку и доставку сжиженного газа не назвать дешёвой.

Справка. Несмотря на это, подобный способ обогрева помещения эффективен и достаточно экономичен, в сравнении с расходом твёрдого топлива.

Пример расчета расхода газа для обогрева частного дома площадью 100 кв. м

Расчет газа на отопление на примере

По данным теоретических расчетов и согласно результатам, полученным непосредственно из практики для того, чтобы достаточно обогреть помещение с примерной площадью в 10 кв. м требуется котел на 1 кВт. Так, получается, что для довольно-таки эффективного отопления дома, общая площадь которого составляет 100 кв. м, надо иметь котел мощностью 10 кВт.

Благодаря этим данным становится возможным вычисление количества тепловой энергии, необходимой для отопления подобного здания на протяжении одного месяца. Путем элементарного умножения мощности, т.е. 10 кВт на количество дней в месяце, скажем, на 30 и на количество часов в сутках, т.е. на 24 получим в результате 7 200 кВт/час.

Важно обратить внимание, что в подавляющем большинстве котел работает в половину своей возможной мощности, из-за чего полученный нами результат необходимо разделить на два. Таким образом, окончательным результатом в мощностных показателях газового котла составляют 3600 кВт/час. А если учесть, что в среднем отопительный сезон в нашей стране продолжается около 7 месяцев, то, 3600 кВт/час умножив на 7, получим в итоге 25 200 кВт/час

А если учесть, что в среднем отопительный сезон в нашей стране продолжается около 7 месяцев, то, 3600 кВт/час умножив на 7, получим в итоге 25 200 кВт/час

А если учесть, что в среднем отопительный сезон в нашей стране продолжается около 7 месяцев, то, 3600 кВт/час умножив на 7, получим в итоге 25 200 кВт/час

А если учесть, что в среднем отопительный сезон в нашей стране продолжается около 7 месяцев, то, 3600 кВт/час умножив на 7, получим в итоге 25 200 кВт/час

Таким образом, окончательным результатом в мощностных показателях газового котла составляют 3600 кВт/час. А если учесть, что в среднем отопительный сезон в нашей стране продолжается около 7 месяцев, то, 3600 кВт/час умножив на 7, получим в итоге 25 200 кВт/час.

Эта цифра и является итоговой, т.е., иными словами говоря, именно такое количество газа требуется для полного обогрева дома площадью 100 кв. м на весь отопительный сезон.

Отметим также, что для того, чтобы рассчитать денежный эквивалент полученного числа, необходимо знать, какова стоимость 1 кВт/час. Предположим, что он составляет 0,27 рублей, тогда путем несложных вычислений получим, что стоимость газового отопления составляет 6 804 рубля. Таким образом, получаем, что именно такую сумму придется заплатить жителям дома за тепло и уют.

Некоторые способы уменьшить расход газа и сэкономить

Используйте сжиженный газ

Полученные ранее расчетные данные учитывали расход газа только для функционирования системы обогрева дома, но не следует забывать о том, что используется газ не только в этих целях, ведь для приготовления пищи или подогрева воды мы также используем газ.

Поэтому каждый раз необходимо учитывать и эти обстоятельства, при этом проводить корректировку в зависимости от потребностей и количества жителей дома.

Очень важно знать, что для получения газа в качестве основного топлива самым выгодным является подключение к магистральной сети природного газа. Однако дабы не слукавить, следует отметить, что качество его иногда оставляет желать лучшего

На практике также очень часто встречаются автономные системы, которые работают на сжиженном газе, что сильно сказывается на его расходе

На практике также очень часто встречаются автономные системы, которые работают на сжиженном газе, что сильно сказывается на его расходе.

К примеру, с современным хорошо оборудованным котлом и качественным циркуляционным насосом можно сэкономить немало денег. Однако следует отметить, что на сегодняшний день есть много других способов и технических средств, позволяющих использовать газ с максимальной экономией.

Сетевой газ на нужды отопления

В частные дома из централизованной магистрали поступает газовая смесь марки G20. В соответствии с принятым стандартом DIN EN 437 показания минимального значения удельной теплоты при сгорании топлива марки G 20 составляет 34,02 МДж/куб.метр.

В случае если установлен высокоэффективный конденсаторный котел минимальное значение удельной теплоты для «голубого топлива» категории G 20 составляет 37,78 МДж/куб. метр.

Формула расчета расхода «голубого топлива»

Для определения расхода газа, с учетом заложенного в него энергетического потенциала, применяют простую формулу:

V=Q / (Hi х КПД)

Где:

  • V – искомая величина, определяющая расход газа для выработки тепловой энергии, измеряется в куб.м/час;
  • Q – величина расчетной тепловой мощности, затрачиваемой для обогрева здания и обеспечения комфортных условий, измеряется в Вт/ч;
  • Hi – величина минимального значения удельной теплоты при сгорании топлива;
  • КПД – коэффициент полезного действия котла.

КПД котлогенератора показывает эффективность применения выработанной при сгорании газовой смеси тепловой энергии, которая непосредственно расходуется на подогрев теплоносителя. Он является паспортной величиной.

В паспортах котлоагрегатов современного образца коэффициент обозначается двумя параметрами: по высшей и низшей теплоте сгорания. Обе величины прописывают через дробную черту «Hs / Hi», например: 95 / 87%. Для получения максимально достоверного расчета принимают за основу берут, указанную в режиме «Hi».

Указанное в таблице значение «Hs» определяет высшей показатель теплоты сгорания газа. Его указывают в таблице по той причине, что водяной пар, выделяемый при сгорании газа, также способен преобразовывать скрытую тепловую энергию. Если грамотно задействовать эту тепловую энергию, то можно повысить и суммарную отдачу от затрачиваемого топлива.

На таком принципе построена работа котлов нового поколения – конденсаторных агрегатов. В них за счет преобразования пара в агрегатное жидкое состояние дополнительно вырабатывается еще около 10% тепла.

Помимо газа марки G20 в бытовых целях может также применяться аналог второй группы марки G 25. Газ марки G 20 добывают из сибирских месторождений, а G25 поставляют из Туркменистана и Поволжья. Разница между ними в том, что G25 при сжигании выделяет на 15% меньше тепла.

Уточнить, какой тип газа «течет» в магистрали можно в газоснабжающей компании вашего региона.

Пример расчета потребления сетевого газа

Предлагаем рассмотреть пример расчета расхода газа на отопление загородного коттеджа, исходные данные которого имеют такие параметры:

  • площадь помещений достигает 100 кв. метров;
  • рекомендованная мощность теплоагрегата – 10 кВт;
  • КПД котла достигает 95%.

Для упрощения расчета джоули преобразуют в другую единицу измерения – киловатты. Так, при условии, что 1кВт=3,6 МДж, теплота сгорания газа марки G 20 будет составлять 34,02 /3,6=9,45 кВт.

Также стоит учитывать, что рекомендованная мощность теплогенератора, указанная как 10 кВт, потребуется только для обогрева помещений при самых неблагоприятных условиях. В действительности на протяжении всего отопительного периода количество таких неблагоприятных дней будет исчисляться единицами.

В остальные дни холодного сезона для обогрева здания затрачивается значительно меньше мощности. Поэтому для получения корректных расчетов, а также  определения именно среднего, а не пикового расхода «голубого топлива» берут показания мощности котла не 10 кВт, а «половинные» 5 кВт.

Подставив полученные данные в формулу, выполняют вычисления: V = 5 / (9,45 х 0,95). Получается, что на обогрев коттеджа площадью в 100 квадратов расход газа оставляет 0,557 куб.м/ч.

На основе полученных путем простых вычислений данных не составит труда рассчитать расход газа на целый отопительный сезон, который в регионах средней широты длится около 7-ми месяцев:

  • На сутки он составляет 0,557 х 24 = 13,37 куб.метров.
  • На месяц 13,37 х 30 = 401, 1 куб.метр.
  • На отопительный сезон длительностью в 7 месяцев 401,1 х 7 = 2807, 4 куб.метр.

Зная цену одного кубометра «голубого топлива», не трудно будет спланировать как ежемесячные расходы, так и «бухгалтерию» на весь функционирования отопительной системы.

Как посчитать расход магистрального газа

Расчет потребления газа на отопление частного дома зависит от мощности оборудования (от чего зависит расход газа в газовых котлах отопления). Расчет мощности выполняется при выборе котла. Исходят из размеров обогреваемой площади. Считают для каждой комнаты отдельно, ориентируясь на самую низкую среднегодовую температуру на улице.

Для определения расхода энергии полученную цифру делят примерно пополам: т.к. на протяжении сезона температура колеблется от серьезного минуса до плюса, расход газа варьируется в тех же пропорциях.

При подсчете мощности исходят из соотношения киловатт на десять квадратов обогреваемой площади. Исходя из вышесказанного, берем половину этого значения – 50 ватт на метр в час. На 100 метров – 5 киловатт.

Топливо рассчитывается по формуле А = Q / q * B, где:

  • А – искомое количество газа, кубометр в час;
  • Q – мощность, необходимая для обогрева (в нашем случае 5 киловатт);
  • q – минимальная удельная теплота (зависит от марки газа) в киловаттах. Для G20 – 34,02 МДж на куб = 9,45 киловатт;
  • В – КПД нашего котла. Допустим, 95 %. Нужная цифра – 0,95.

Подставляем в формулу цифры, получаем для 100 м2 0,557 кубометра в час. Соответственно, расход газа на отопление дома 150 м2 (7,5 киловатт) будет 0,836 кубов, расход газа на отопление дома 200 м2 (10 киловатт) – 1,114 и т.д. Остается умножить полученную цифру на 24 – получится среднесуточный расход, далее на 30 – среднемесячный.

Формула расчета для магистрального горючего

Мощность котла влияет на потребление газа в частном доме, поэтому владельцу нужно в первую очередь рассчитывать расход горючего, ориентируясь на газовое оборудование. Также учитывается площадь коттеджа. Каждую комнату рассчитывают по отдельности, опираясь на среднегодовую уличную температуру и отталкиваясь от полученного минимального показателя.

Чтобы вычислить расход газа, выявленное число надо разделить на 2, поскольку каждый зимний сезон имеет разную температуру воздуха. В северных регионах она может достигать серьезных минусов, соответственно, потребление ресурса будет выше, чем в южных областях.

По всем правилам рассчитывают так: соотносят 1 кВт на 10 м. кв. площади дома. Делят полученное число надвое, выходит 50 ватт за 60 минут обогрева. Дом площадью 100 м² потребит примерно 5 кВт. Формула для расчета потребления газа в частном доме (A=Q/q*B):

  • А — кубический метр траты ресурса за 60 минут;
  • Q — мощность оборудования для отопления дома, в этом случае 5 кВт;
  • q — определяет минимум удельной теплоты, все зависит от марки горючего, например, для G20 — 34,02 МДж на 1 кубометр выходит почти 10 кВт;
  • B — коэффициент полезного действия оборудования, к примеру, работает на 90%, значит, берут цифру на 0,90.

Остается вместо букв в формуле подставить нужные цифры. В таком случае расход газа на 100 м. кв. будет таким: 0,560 кубических метров за 60 минут эксплуатирования котла. На отопление помещения площадью 150 м. кв. получится на 0,840 м. куб и 7,5 кВт. Для загородной недвижимости на 200 м² потратится 1,115 кубометров и примерно 10 кВт.

Поддержание комфортного микроклимата в неутепленном доме – слишком сложное, расточительное, и, скажем прямо, неразумное занятие

Работа по термоизоляции должна проводиться не наобум, а с проведением необходимых теплотехнических расчетов. Да, это бывает весьма затратным делом, но можете не сомневаться, что понесенные расходы окупятся сторицей – сюда можно отнести и здоровый микроклимат в доме, и долговечность строительных конструкций, и резкое снижение эксплуатационных расходом по отоплению здания.

Вопросы термоизоляции – на передний план!

Тематике термоизоляции зданий на нашем портале отведен целый раздел – рассматриваются буквально все аспекты этой сферы индивидуального строительства. Очень подробно изложены вопросы подбора утеплительных материалов для стен – с приложенной методикой самостоятельного проведения расчетов толщины термоизоляции. Целый ряд публикаций рассказывает об утеплении потолков и перекрытий. Многие даже не знают, какое большое значение имеет качественная термоизоляция цоколя. И еще очень много другой разносторонней и полезной информации – все это в разделе нашего портала «Утепление дома».

Большую пользу принесет замена старых деревянных окон на современные, укомплектованные стеклопакетами. Теплопотери резко снизятся – и это сразу даст ощутимую экономию расхода газа.

Пришла пора менять окна?

Для того чтобы не разочароваться в покупке, к приобретению новых окон необходимо отнестись с максимальной ответственностью. О многих важных нюансах выбора ПВХ-окон читайте в специальной публикации нашего портала.

  • Не исключено, что ваш старый котел – очень далек от совершенства. Автор этих строк в свое время приобрел дом со старым чугунным агрегатом АПОК, и первую зиму пришлось оплачивать по 800 кубометров газа в месяц – и это при площади всего в 80 квадратных метров и в условиях мягкого южного климата. Первой покупкой в следующем году стал котел АОГВ-11.6 и циркуляционный насос. Результаты превзошли самые смелые ожидания – расход снизился вчетверо, и приобретение нового оборудования оправдало себя буквально за пару лет.
  • Необходимо правильно подобрать и рационально расположить по помещениям радиаторы отопления и, при наличии такой возможности, оснастить их термостатическими устройствами. Кроме того, в ход могут пойти даже самые нехитрые приспособления, например, отражающий экран их фольгированного пенополиэтилена – он существенно сократит абсолютно ненужные потери тепла.

Котел подключен на магистральный газопровод

Разберем алгоритм вычислений, позволяющих с точностью определить расход голубого топлива для агрегата, установленного в доме или квартире с подключением к централизованным сетям газоснабжения.

Расчет расхода газа в формулах

Для более точного расчета мощность газоотопительных агрегатов вычисляют по формуле:

Мощность котла = Qт * К,

где Qт — планируемые теплопотери, кВт; К — поправочный коэффициент (от 1,15 до 1,2).

Планируемые теплопотери (в Вт) в свою очередь считают так:

Qт = S * ∆t * k / R,

где

S — суммарная площадь ограждающих поверхностей, кв. м; ∆t — перепад внутренней/наружной температур, °C; k — коэффициент рассеивания; R — значение теплового сопротивления материала, м2•°C/Вт.

Значение коэффициента рассеивания:

  • деревянное строение, металлическая конструкция (3,0 — 4,0);
  • кладка в один кирпич, старые окна и кровля (2,0 — 2,9);
  • двойная кирпичная кладка, стандартная крыша, двери, окна (1,1 — 1,9);
  • стены, крыша, пол с утеплением, двойные стеклопакеты (0,6 — 1,0).

Формула для расчета максимального часового расхода газа на основе полученной мощности:

Объем газа = Qmax / (Qр * ŋ),

где Qmax — мощность оборудования, ккал/час; Qр — теплотворная способность природного газа (8000 ккал/м3); ŋ — КПД котла.

Для того чтобы определить расход газообразного топлива, нужно просто перемножить данные, часть которых нужно взять из техпаспорта вашего котла, часть из строительных справочников, опубликованных в интернете.

Использование формул на примере

Предположим, что мы имеем здание общей площадью 100 кв м. Высота здания — 5 м, ширина — 10 м, длина — 10 м, двенадцать окон размером 1,5 х 1,4 м. Внутренняя/внешняя температура: 20 °С/-15 °С.

Считаем площадь ограждающих поверхностей:

  1. Пол 10 * 10 = 100 кв. м
  2. Кровля: 10 * 10 = 100 кв. м
  3. Окна: 1,5 * 1,4 * 12 шт. = 25,2 кв. м
  4. Стены: (10 + 10 + 10 + 10) * 5 = 200 кв. м За минусом окон: 200 – 25,2 = 174,8 кв. м

Значение теплового сопротивления материалов (формула):

R = d / λ, где d – толщина материала, м λ – коэффициент теплопроводности материала, Вт/.

Рассчитываем R:

  1. Для пола (бетонная стяжка 8 см + минвата 150 кг/м3 х 10 см) R (пол) = 0,08 / 1,75 + 0,1 / 0,037 = 0,14 + 2,7 = 2,84 (м2•°C/Вт)
  2. Для кровли (сэндвич-панели из минваты 12 см) R (кровля) = 0,12 / 0,037 = 3,24 (м2•°C/Вт)
  3. Для окон (двухкамерный стеклопакет) R (окна) = 0,49 (м2•°C/Вт)
  4. Для стен (сэндвич- панели из минваты 12 см) R (стены) = 0,12 / 0,037 = 3,24 (м2•°C/Вт)

Значения коэффициентов теплопроводности для разных материалов были выписаны из справочника.

Заведите привычку регулярно снимать показания счетчика, записывать их и делать сравнительный анализ с учетом интенсивности работы котла, погодных условий и пр. Эксплуатируйте котел на разных режимах, ищите оптимальный вариант нагрузки

Теперь посчитаем тепловые потери.

Q (пол) = 100 м2 * 20 °С * 1/ 2,84 (м2*К)/Вт = 704,2 Вт = 0,8 кВт Q (кровля) = 100 м2 * 35 °С *1 / 3,24 (м2*К)/Вт = 1080,25 Вт = 8,0 кВт Q (окна) = 25,2 м2 * 35 °С * 1/ 0,49 (м2*К)/Вт = 1800 Вт = 6,3 кВт Q (стены) = 174,8 м2 * 35 °С * 1/ 3,24 (м2*К)/Вт = 1888,3 Вт = 5,5 кВт

Теплопотери ограждающих конструкций:

Q (общ) = 704,2 + 1080,25 + 1800 + 1888,3 = 5472,75 Вт/ч

Еще можно добавить потерю тепла на вентиляцию. Чтобы нагреть 1 м3 воздуха с –15 °С до +20°С требуется 15,5 Вт тепловой энергии. Человек потребляет примерно 9 л воздуха в минуту (0,54 куб. метра в час).

Предположим, что в нашем доме находятся 6 человек. Им требуется 0,54 * 6 = 3,24 куб. м воздуха в час. Считаем потерю тепла на вентиляцию: 15,5 * 3,24 = 50,22 Вт.

И суммарные теплопотери: 5472,75 Вт/ч + 50,22 Вт = 5522,97 Вт = 5,53 кВт.

Проведя теплотехнический расчет, рассчитываем сначала мощность котла, а затем расход газа в час в газовом котле в кубических метрах:

Мощность котла = 5,53 * 1,2 = 6,64 кВт (округлим до 7 кВт).

Чтобы воспользоваться формулой для расчета расхода газа, переведем полученный показатель мощности из киловатт в килокалории: 7 кВт = 6018,9 ккал. И примем КПД котла = 92% (производители современных газовых напольных котлов заявляют данный показатель в рамках 92 – 98%).

Максимальный часовой расход газа = 6018,9 / (8000 * 0,92) = 0,82 м3/ч.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
