Замена нагревательного элемента в стиральной машинке HANSA: пошаговая инструкция по замене тэна

Меняем нагревательный элемент

В машинке Самсунг нагревательный элемент расположен впереди и для его извлечения, придется снять переднюю панель. Несмотря на то, что спереди машинки Samsung находится дозатор для моющих средств, панель управления и люк для загрузки белья, заменить ТЭН не так сложно, как может показаться на первый взгляд.

В таком расположении нагревателя есть и плюс – не придется разворачивать агрегат и отключать стиралку от водопроводных и канализационных коммуникаций. Соответственно, и грязи после такого ремонта будет меньше.

Передняя панель демонтируется следующим образом:

  • Воду, оставшуюся в баке необходимо слить, для чего нужно вынуть сливной фильтр;
  • Контейнер для стирального порошка необходимо вынуть, нажав на маленькую кнопку, расположенную внутри него;
  • После удаления дозатора, откроется доступ к двум крепежам, которые нужно удалить;
  • Вывинчивается винт, расположенный на панели управления;
  • Не снимая, переднюю панель следует сдвинуть в сторону;
  • При помощи тонкой отвертки нужно подцепить удерживающий уплотнительную манжету хомут, вывернув ее внутрь барабана;
  • Открутить крепления, удерживающие небольшую панель, расположенную около фильтра для мусора. Панель также удобно поддеть отверткой для удобства демонтажа;
  • За панелью обнаружатся четыре крепежа, которые следует открутить;
  • Панель управления слегка приподнять и поставить ее на верхнюю стенку машины. На месте панели три шурупа – их следует выкрутить. Главное не порвать провода, идущие к панели;
  • Снять фронтальную стенку, подняв ее вверх и, сняв с двух удерживающих ее крючков. При этом, не следует тянуть ее слишком сильно, чтобы не оторвались провода блокиратора люка;
  • Панель управления теперь нужно опустить вниз, чтобы она не мешала ремонту и не слетела с крышки.

За снятой передней стенкой находится хвостовик ТЭНа, расположенного под баком. Прежде чем менять нагреватель, полезно убедиться в том, что старый элемент действительно сгорел. Для этой цели используется мультиметр, которым замеряется сопротивление на проблемном нагревателе.

Для того, чтобы снять неисправный нагреватель:

  • При помощи ключа (торцевого) необходимо отвинтить центральную гайку. Она расположена на хвостовике, в середине контактов;
  • От контактов следует отсоединить провода, запомнив их расположение;
  • Неисправный нагреватель нужно раскачать, взявшись за контакты;
  • Рукой или молотком, следует постучать по шпильке, на которой находится гайка, которую уже открутили, чтобы она продавилась внутрь;
  • Плоской небольшой отверткой поддевается старый ТЭН, чтобы сдвинуть с места;
  • Вытащить нагревательный элемент из удерживающих его пазов.

Важно: при смене неисправной детали, главное не применять слишком больших усилий, чтобы не отломить контакты. Тогда вытащить ТЭН будет намного сложней

Для установки нового ТЭНа:

  • Проверить работоспособность нового нагревателя. Для этого используется мультиметр. Это исключит вероятность установки бракованной детали;
  • Резиновую уплотнительную манжету необходимо смазать машинным маслом или специальной смазкой. Рекомендуется пользоваться смазкой WD-40;
  • Новый ТЭН следует вставить на то место, на котором стоял прежний;
  • Температурный датчик, если решено его не менять, устанавливается также на прежнее место;
  • Провода, отключенные перед демонтажем старого нагревателя, необходимо подключить к новому элементу.

Добираемся до детали

Если мы говорим о т или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.

К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее.Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Устройство и признаки поломки

Определить точную причину поломки стиральной машины для неподготовленного человека – задачка не из легких. Если сделать это не верно, то вы не только не почините сломавшийся прибор, но и навредите ему еще больше. К счастью для владельцев стиральных машинок, поломку тэна определить довольно легко, и его замена не составляет большого труда.

Сам нагревательный элемент представляет собой тонкую трубку, внутри которой проходит спираль. Под воздействием электрического тока тэн нагревается и повышает температуру воды до необходимых значений. Из-за постоянных перепадов температур и плохого качества воды нагревательный элемент быстро выходит из строя. Сигналом об этом служат следующие признаки:

  • вода в стиральной машинке перестала нагреваться;
  • на нагревательном элементе образовался толстый слой накипи.

Толстый налет

Налет образуется из-за воды плохого качества, используемой во время стирки. В ней содержится много примесей, которые оседают на поверхности тэна в виде накипи. Это не позволяет ему выполнять необходимые функции в полном объеме, что приводит к скорой поломке. Определить образование налета можно визуально, разобрав стиральную машину.

Вода не греется

В случае, когда разобрать стиральную машинку для осмотра тэна не получается, обратите внимание на температуру воды во время стирки. Для этого необходимо:

  • запустить стирку;
  • подождать 10-15 минут;
  • приложить руку к стеклу;
  • если оно холодное – тэн перестал функционировать и требует замены.

Ремонт и починка своими руками

В данной статье кратко опишу процедуру замены ТЭНа в стиральной машине BEKO WKD65100 (ВЕКО). Это потребует от Вас иметь собственно новый ТЭН, отвертку на крест, вольтметр, час свободного времени.

Перед тем, как покупать новый ТЭН и производить какие-либо ремонтные работы, необходимо убедиться, что именно ТЭН неисправен.

Сделать это очень просто. Сначала нужно снять заднюю крышку стиральной машины, затем — приподнять машину за переднюю часть так, чтобы можно было подлезть под неё спереди. Естественно, нужно заранее продумать, как стиральная машина будет стоять в таком положении. Во избежание эксцессов можно предварительно закрепить барабан болтами-фиксаторами (они шли в комплекте с BEKO WKD65100).

Как видно на фото 1, ТЭН в нашей стиральной машине, к сожалению, стоит в её передней части, а это значит, что достать его не так и просто. Именно поэтому для проверки его работоспособности понадобятся вышеописанные телодвижения.

Надёжно подперев машину (я брал низкую табуретку) и вооружившись фонариком, можно лезть под машину с вольтметром и проверять сопротивление на клеммах ТЭНа (фото 1а). Если реакции никакой нет, тогда вода не греется именно из-за нашего трубчатого электронагревателя.

Для замены я брал не оригинальный ТЭН, поскольку оригинальный на WKD65100 стоит очень дорого, а другой, подходящий по параметрам, вдвое дешевле.

Для сравнения родного и купленного мною ТЭНа привожу фото 3. Купленный немного меньше по размеру, однако главное, как я написал, — в способе крепления.

увидеть, как крепится ТЭН под барабаном. Видно плохо, однако суть в том, что там стоит скоба, которая фиксирует трубку ТЭНа, не давая ему соприкасаться с барабаном и одновременно “ездить” туда-сюда. Скоба держит ТЭН за его “внутреннюю” дугу.

Итак, если Вы смогли обнаружить и проверить ТЭН в Вашей BEKO WKD65100, Вы сможете и поменять его самостоятельно. Чтобы самостоятельно поменять ТЭН в BEKO WKD65100, необходимо снять переднюю часть стиральной машины. Для этого вооружаемся отвёрткой и сперва откручиваем болты, крепящие дверцу (фото 5). Она прикручена двумя болтами, открутить их быстро не составит труда. Также необходимо открутить два болта, фиксирующих дверной замок (фото 7).

Немного труднее будет справится с пружиной, которая фиксирует резиновый уплотнитель к корпусу стиральной машины (фото 6 и 7). Главное при её снятии — не повредить резину, иначе машинка будет течь. Сам уплотнитель хорошо сидит на корпусе — на то он и уплотнитель)).

После этого необходимо аккуратно поддеть плоской отвёрткой панель управления, стараясь не повредить достаточно хрупкую пластмассу. Панель стоит на защёлках, поэтому нужно будет немного “поорудовать” отвёрткой, пока они не будут найдены.

Когда все защёлки будут вынуты из своих пазов, нужно аккуратно выдвинуть панель управления на себя. Сильно тянуть ни в коем случае нельзя, иначе можно повредить провода! Затем нужно вынуть панель и положить её на верх стиральной машины.

Следующий шаг — найти болты, крепящие переднюю панель стиральной машины к её корпусу, то есть остову, и открутить их.

Вроде всё. Теперь можно снимать переднюю панель BEKO WKD65100

Естественно, делать это лучше осторожно, мягко поддевая панель вверх (она крепится к остову также навесами). Как уже было сказано выше, ТЭН стоит прямо под барабаном, его мы уже нашли, когда лазали под машину

Для извлечения неисправного ТЭНа нужно отсоединить провода от клемм питания и заземления, а также от датчика. Затем нужно ослабить гайку, которая стягивает резиновый уплотнитель, крепящий ТЭН в своём пазу. После этого спокойно извлекаем ТЭН.

После того, как на новый ТЭН для BEKO WKD65100 будет поставлен датчик, можно аккуратно вкладывать ТЭН в паз, внимательно фиксируя его в скобе крепления центральной частью дуги нагревателя (фото 4)

По своей осторожности я также промазал резиновый уплотнитель высокотемпературным герметиком “для надёжности”))

Затем нужно затянуть гайку крепления ТЭНа, подсоединить внимательно все провода и осуществить сборку стиральной машины BEKO WKD65100 в обратном порядке. После этого, естественно, проверяем работоспособность!

При установке панели управления рекомендую внимательно проверить, все ли провода зафиксированы в своих клеммах. У меня один вышел из клеммы при разборке, поэтому я долго не мог выяснить, почему “глючит” стиральная машина.

Ошибки при замене тэна

Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.

Применение герметика при установке прокладки.

Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.

Использование старой прокладки.

Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.

Замена только тэна без замены магниевого анода.

Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.

Далее появляется течь, без возможности восстановления или ремонта. Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.

Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.

Плата управления.

При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.

Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.

Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.

Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Если нагреватель расположен сзади

Действуйте так:

  • Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
  • Открутите болты, фиксирующие заднюю панель корпуса СМА.
  • Под барабаном вы увидите хвостовик нагревательной трубки.
  • Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
  • Отключите проводку.
  • Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
  • Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.
  • Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
  • Установите новый ТЭН, не забыв подключить к нему датчик.
  • Затяните крепления.
  • Подсоедините контакты, соблюдая полярность.
  • Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
  • Установите на место заднюю крышку, работа окончена.

Если нужно достать ТЭН спереди

Работа идет следующим образом:

  • Обесточьте машину-автомат.
  • Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
  • Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
  • Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
  • Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
  • Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
  • Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.
  • Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
  • Открутите гайку и вдавите болт внутрь.
  • Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

  • Установка элемента и сборка СМА производится в обратном порядке.
  • Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

Установка нового

Перед установкой работоспособного элемента необходимо провести вышеперечисленные замеры. Если нагреватель имеет требуемые характеристики, он может устанавливаться на штатное место. В том случае, когда ТЭН имеет выгнутую форму, он располагается так, чтобы основная часть была ближе к днищу бака.Для обеспечения герметичности рекомендуется нанести герметик на поверхность резинового уплотнения. Элемент должен устанавливаться без перекосов так, чтобы фланец полностью закрывал отверстие. Гайку, прижимающую уплотнение, заворачивают до тех пор, пока нагреватель нельзя будет сдвинуть. После этого дальше уплотнять фланец не следует, т.к. его можно выдавить наружу.

После монтажа ТЭН устанавливают датчик и подключают провода. Работоспособность элемента и качество сборки проверяют работой СМА в режиме, предусматривающем подогрев воды. Если все сделано правильно, машинку собирают и устанавливают на место.

Как самостоятельно заменить ТЭН в посудомойке

Какая бы торговая марка ни выпускала посудомойки, все они со временем ломаются. Одной из распространенных неисправностей является поломка нагревательного элемента.

В такие моменты машина начинает плохо отмывать посуду, работа проводится в холодной воде. Замена ТЭНа в посудомоечной машине — задача, возможная для рядового пользователя.

А чтобы она стала выполнимой, придерживайтесь нашей инструкции.

Разновидности нагревательного элемента в посудомойке

В моделях посудомоечных машин Bosch, Ariston, Electrolux, Candy находятся ТЭНы двух типов:

  • Проточный, или сухой.
  • Трубчатый со спиралью, или мокрый.

Первая разновидность подключается к насосу и патрубку. Вода прогоняется через его трубку двигателем, поэтому моментально нагревается. Такие детали меньше подвержены накипи, поэтому имеют длительный срок службы.

Второй, погружной, элемент совмещен с циркуляционной помпой. Так как он постоянно находится в воде, то больше подвержен оседанию накипи. Со временем количество солей на поверхности мешает нормальной теплоотдаче, отчего элемент перегревается и сгорает.

Как понять, что нагреватель сломан и пора выполнять замену? О типичных признаках неполадки написано ниже.

Признаки неисправности. Как проверить ТЭН?

Определить неполадку можно по косвенным признакам. Также современные ПММ сообщают о неполадке путем высвечивания кода ошибки на дисплее. Системой самодиагностики оснащены практически все модели Hotpoint Ariston, Indesit, Siemens. При неполадке запускается тестовый режим, в результате которого все узлы проходят проверку.

Дополнительным признаком является плохое мытье посуды. Если раньше посудомойка нормально отмывала утварь, а тут на поверхностях остается жирный налет, вероятно, проблема в ТЭНе.

Где находится элемент? Он расположен в нижней части корпуса, возле двигателя и насоса. Для начала можно осмотреть состояние датчика температуры. От него напрямую зависит, будет нагреватель включаться или нет.

  • Отключите прибор от сети и коммуникаций.
  • Постелите на пол полотенце, уложите машину набок.
  • Демонтируйте цокольную панель.
  • Осмотрите термистор, его проводку. Если виднеются следы подгаров — замените деталь.
  • Для диагностики ТЭНа приложите к контактам щупы мультиметра, чтобы измерить сопротивление.
  • Исправная деталь покажет значения в районе 22 Ом.

Если окажется, что элемент вышел из строя, проводится полная замена.

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

  • Шлицевую и крестовую отвертки.
  • Пассатижи.
  • Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

Визуально осмотрите блок. Если на нем нет креплений для разборки, придется полностью заменить устройство. Если виднеются болты или защелки — нагреватель удастся извлечь.

  • Выключите посудомойку из сети.
  • Отключите коммуникации.
  • Откройте дверцу люка.
  • Достаньте лотки из бункера.
  • Снимите нижний распылитель, потянув его на себя.
  • Достаньте дренажный фильтр, заодно удалите из него мусор.
  • В отверстии за фильтром остается вода. Удалите ее губкой.
  • На дне находится пять болтов. Они крепят нагревательный блок.
  • Уложите корпус ПММ набок или переверните вверх дном.
  • Демонтируйте нижнюю панель.
  • Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Как заменить погружной ТЭН, показано на видео на примере ПММ «Бош»:

Следите за работой техники, чтобы не доводить до серьезных неисправностей. Вовремя прочищайте фильтры от засоров, не перегружайте камеру посудой. Производитель не зря составил инструкцию по эксплуатации, старайтесь ее придерживаться.

Немного информации о замене «сухих» ТЭНов

Замена вышедшего из строя нагревателя в устройствах с «сухим» ТЭНом производится намного проще, чем в устройствах «мокрого» типа, ведь для этого даже не понадобится сливать воду из внутреннего бака – ТЭН в таких бойлерах установлен внутри специального стакана-колбы, поэтому контакта с водой он не имеет. Такая конструкция значительно повышает срок службы электронагревателей, однако и они выходят из строя.

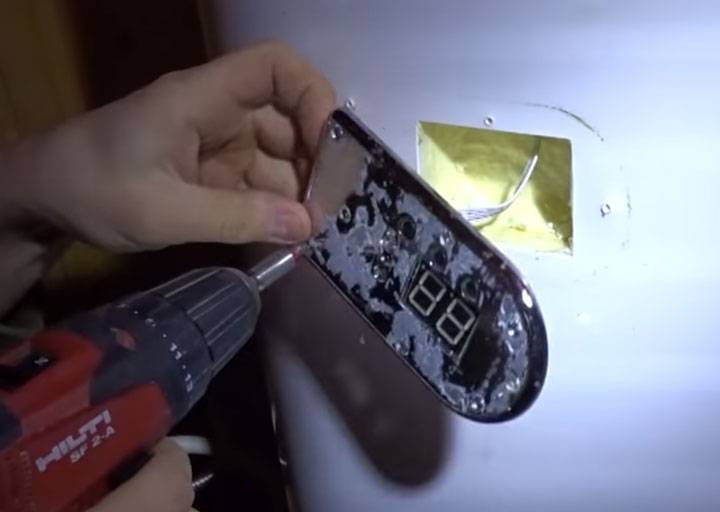

Для того, чтобы заменить «сухой» ТЭН в бойлере «Gorenje», достаточно отвернуть всего пару винтовДля того чтобы заменить «сухой» ТЭН, достаточно снять крышку, закрывающую внутренности водонагревателя, отсоединить клеммы от его выводов и демонтировать нагреватель, отвернув несколько винтов. Отметим, что такая простота характерна только для недорогих водонагревателей. Устройства высшего класса могут иметь конструкцию, ТЭН которых «сухим» можно назвать с определенной натяжкой, ведь колба, в которой он установлен, заполнена минеральным маслом. Для замены нагревателя в таком бойлере надо предварительно слить масло, а после установки нового элемента залить его обратно. Иногда вместо масла производители заполняют стакан кварцевым песком. Все эти «ноу-хау» способствуют экономии электроэнергии, однако усложняют замену элементов нагрева. К чести компаний, выпускающих такие модели, отметим, что они имеют самую высокую экономичность и надежность среди всех устройств такого типа.

Предлагаем один из способов замены нагревательного элемента (ТЭНа) стиральной машины Ariston (Аристон). Неисправность нагревателя выражается в обрыве цепи, либо в утечке на корпус. В обоих случаях неисправный элемент должен быть заменен на исправный новый.

Для замены ТЭНа необходимо получить доступ к задней стенке машинки. Открутить крепежные винты небольшой заглушки расположенной в цокольной зоне. Отсоединить заглушку.

Через образовавшееся отверстие получить доступ к нагревательному элементу, находящемуся в правом верхнем углу. С помощью мобильного телефона зафиксировать положение проводов и подключение контактов. По бокам расположены контакты питания (ноль и фаза, обычно красного и синего цвета).

В центре расположен контакт корпуса (земля – желто-зеленый провод). Между контактом корпуса и питания расположен датчик температуры – пластиковый разъем с защелкой. Все провода необходимо аккуратно отсоединить от ТЭНа.

С помощью головки ослабить гайку, расположенную по центру нагревателя. Эта гайка, вместе с болтом, предназначена для натяжения резинового уплотнителя, для герметизации соединения. Откручивать гайку нужно не до конца, после чего утопить ее внутрь вместе с болтом натяжения. Это окончательно ослабит резиновый уплотнитель и позволит вынуть ТЭН из бака.

Но на практике это происходит не сразу, так как резина уплотнителя, постоянно находясь в сдавленном состоянии, принимает внутри бака выпуклую форму, которая препятствует свободному выходу ТЭНа. Для снятия нагревательного элемента используют шлицевую отвертку, которой поддевают его по кругу.

Вынуть ТЭН из бака стиральной машины Аристон. На фото видно, что старый нагреватель имеет известковый налет. Чем толще налет, тем слабее теплоотдача, что, в конечном счете, приводит к внутреннему перегреву и обрыву цепи. При смене ТЭНа со старого снимают температурный датчик и устанавливают на новый. Такие датчики (термисторы) как правило, исправны.

Для плавной установки, прокладку нового ТЭНа можно смазать жидким мылом или моющим средством.

При установке нового ТЭНа необходимо следить за тем, чтобы дальний его край вошел в зацепление с креплением, которое расположено внутри бака. Вставить нагреватель в бак и надавить на него до полной посадки в отверстие бака. Закрутить натяжную гайку со средним усилием. Подключить все контакты в обратном порядке (руководствоваться фото, сделанным перед разборкой).

Перед окончательной сборкой необходимо проверить ТЭН, на герметичность, набрав в бак воды без включения стирки. В случае если соединение не герметично необходимо дополнительно затянуть гайку натяжения. После проверки собрать окончательно стиральную машину Ariston в обратном порядке.

Трубчатый электронагреватель приходит в неисправность по нескольким причинам. Это может быть естественный износ или перегрев. Но когда это случилось необходимо правильно заменить тэн, опираясь на компанию изготовителя бойлера.

Как купить правильный ТЭН для стиральной машины

Перед заменой вам понадобится купить ТЭН, подходящий для конкретной стиральной машинки. Предварительно рекомендуется изучить принцип конструкции нагревателя.

Все ТЭНы внутри устроены идентично, но внешне немного отличаются. Основными считаются прямая и вытянутая формы:

  • Прямая чаще используется и устанавливается в моделях самых популярных производителей;
  • Вытянутые и изогнутые нагреватели внешне очень походят на прямые, но если кинуть взгляд на 50 мм от внешней скобки, они изгибаются на 30 градусов.

Механизм нагрева остается один. Стандартное сопротивление находится в диапазоне 20–70 Ом. Вытянутые ТЭНы выпускаются, исходя из конструктивных особенностей некоторых стиральных машин — это модели Ardo, Ariston, Indesit и другие.

Сопротивление и мощность

В большей степени элементы отличаются друг от друга в вопросе рабочей мощности. У разных производителей она может достигать 2.2 кВт. Чем выше эта характеристика, тем быстрее элемент нагреет воду внутри машинки до нужной температуры.

Стандартные показатели сопротивления находятся в диапазоне от 20 до 40 Ом. Чаще нагреватель не сталкивается с какими-либо краткосрочными перепадами напряжения внутри сети. Такое достигается благодаря инерционности и высокому сопротивлению ТЭНа.

Типы наружного покрытия

Большая часть моделей покрыта металлической оболочкой с защитным анодированным напылением. Он характеризуется высокой выносливостью к температурам, не боится воды и предохраняет нагревательный элемент от покрытия ржавчиной.

Деталь, покрытая особым слоем из термостойкой прочной керамики, считается более надежной и выносливой, чем металлическая — даже при каждодневном изнурительном использовании. Некоторые компании, например, Самсунг, дополнительно покрывают свои изделия этим слоем.

Принято считать, что он надежнее и дольше служит, препятствует образованию накипи при использовании источника жесткой воды.

Как заменить ТЭН

Перед началом ремонта нужно полностью слить воду из машинки и отключить ее от сети. Для проведения работы необходимо иметь под рукой отвертку и гаечный ключ на 8 или 10 дюймов. После этого можно приступать к замене.

Сначала требуется определить место нахождения нагревательного элемента. Где может располагаться ТЭН в зависимости от модели и особенностей строения стиральной машинки, рассказано выше. Добравшись до системы нагрева воды, пользователь увидит только наружную часть нагревательного элемента – клеммы и провода, которые перед извлечением ТЭНа нужно рассоединить.

Прежде чем извлекать ТЭН, нужно рассоединить подключенные к нему клеммы и провода

Чтобы достать нагреватель, необходимо:

  • отвинтить центральную гайку при помощи торцового ключа;
  • при помощи отвертки погрузить внутрь болт, на который была накручена гайка;
  • аккуратно подцепить ТЭН отверткой и плавным расшатыванием вверх-вниз извлечь его из резинового уплотнителя.

Неисправную деталь следует отремонтировать или заменить на новую. При покупке нового нагревателя вы должны знать точную маркировку предыдущего.

Важно установить рабочий нагреватель на свое место, добившись точной и плотной посадки элемента. Когда нагреватель установлен, закрутите гайку и соедините провода с клеммами

Нагревательный элемент важно правильно установить обратно, добившись точной и плотной посадки

Не закрывая стенку, проверьте работу нагревающего элемента. Для этого надо запустить программу стирки с прогревом воды минимум +60 ℃ и через 10-15 минут потрогать окно загрузочного люка. Если оно теплое, значит, вода нагревается и ТЭН исправно выполняет свою функцию. После этого можно установить панель на место.

Замена ТЭНа на стиральной машине проводится по общему для всех марок алгоритму действий. Разница может состоять только в различиях доступа. Замену нагревателя несложно провести самостоятельно, если под рукой есть необходимый инструмент и четкое руководство к действию.

Ремонт и замена ТЭНа

Многие люди не знают, как снять тэн со стиралки. В первую очередь нужно будет найти, где находится тэн в стиральной машине LG. Местоположение детали можно обнаружить снизу под баком, добраться до нее необходимо через заднюю крышку стиралки. Нужно будет выключить стиральную машину из электричества. Дальше повернуть технику так, чтобы заднюю крышку было видно. Необходимо снять её, и уже тэн будет не так сложно достать.

В стиральной машине LG даже не помешает приводной ремень. Распознать тэн не так сложно, но устанавливать его не так уж и легко. Поэтому прежде чем браться за работу нужно быть уверенным на 100%, что будет выполнена замена.

Одним большим плюсом является то, что не нужно много инструментов для установки нагревательного элемента

Нужно приобрести тэн, но самое важное – чтобы он был правильно подобран. Необходимо посмотреть поломанный нагревательный элемент, какие там надписи и значения. Если есть что-то на тэне, то лучше всего взять его с собой, чтобы показать продавцу

Если произошло так, что ничего на нем не видно, то необходимо узнать мощность ТЭНа

Если есть что-то на тэне, то лучше всего взять его с собой, чтобы показать продавцу. Если произошло так, что ничего на нем не видно, то необходимо узнать мощность ТЭНа .

Покупать нагревательный элемент нужно только качественный и оригинальный, иначе через некоторое время произойдет поломка. Выбирать деталь необходимо только в проверенных и хороших магазинах.

Как заменить нагревательный элемент должен знать каждый человек. Ремонт ТЭНа проводить можно самостоятельно, но для этого нужны некоторые инструменты. Такие, как отвертки крестовая и плоская, смазка, мультиметр, головка на восемь и трещотка. Первым делом нужно снять верхнюю крышку стиралки, извлечь шурупы и убрать её. Дальше обязательно нужно сфотографировать расположение всех проводов. Нужно это для того, чтобы потом не перепутать местами контакты, так как это может привести даже к поломке модуля управления. Потом снять аккуратно все провода с ТЭНа и термистор.

Как проверить нагревательный элемент должен знать каждый, кто решил проводить ремонт самостоятельно. Нужно прозвонить тэн мультиметром и тогда будет понятно в каком он состоянии. Дальше необходимо найти в самом центре болт его нужно открутить и слегка ударить, чтобы он провалился.

Взять плоскую отвертку и поддеть немного резинку, которая держит тэн

Дальше аккуратно подтянуть нагревательный элемент, и он должен сняться, но делать это нужно осторожно, чтобы вместе с тэном не отломать провода. Необходимо прочистить все от грязи и протереть чистой тканью. Теперь пол работы уже выполнено, осталось поставить новый тэн

Нужно его установить в то место, где он должен стоять

Теперь пол работы уже выполнено, осталось поставить новый тэн. Нужно его установить в то место, где он должен стоять.

Необходимо нагревательный элемент поставить плотно с помощью отвертки так как сама по себе резинка плотная

Дальше нужно установить крепления на шпильку и затянуть её осторожно. Если немного перетянуть, то тэн может упасть в барабан. Потом нужно посмотреть на фотографии крепление проводов к нагревательному элементу и присоединить их

Дальше останется только поставить заднюю крышку и на этом ремонт закончен

Потом нужно посмотреть на фотографии крепление проводов к нагревательному элементу и присоединить их. Дальше останется только поставить заднюю крышку и на этом ремонт закончен.

Некоторые специалисты дают рекомендации о том, что тэн нужно садить на специальный герметик, это необходимо для того чтобы не было утечки воды. После установки нужно проверить работу нагревательного элемента. Надо установить определенный режим не меньше 60 градусов. Через небольшой промежуток времени нужно потрогать крышку люка и если теплая, то всё в порядке.

Ошибки при замене тэна

1

Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.

2

Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.

3

Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.

4

Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.

Далее появляется течь, без возможности восстановления или ремонта.

Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.

Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.

5

При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.

Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.

Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.

Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.

https://youtube.com/watch?v=_77LiS7L90A

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
