Основные требования

Среди основных требований к проводке в бане выделяют:

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

  • установку электрического щитка;
  • разводку от электрощитка;
  • подключение светильников;
  • подключение розеток;
  • подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка

Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема

Следует помнить, что:

  • доступ к электрощитку должен быть свободным;
  • место, где располагается щиток, надо хорошо проветривать;
  • его нельзя обустраивать в парной и иных пожароопасных помещениях;
  • в комнате, где установлен электрический щиток, необходимо хорошее освещение.

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов

Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель. Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Виды проводки в бане — скрытая и открытая

Деревянная баня или баня из брусьев – самый экологичный вариант. В ней приятно париться и отдыхать, но именно дерево – наиболее подвержено возгоранию, которое нередко случается из-за неисправности электрической проводки. Поэтому в деревянной бане монтаж должен быть открытым.

Кабель-каналы в стенах бани должны быть заполнены максимум на 60 процентов.

Открытая схема электропроводки в бане значительно упрощает ремонт и обслуживание коммуникаций. Для монтажа такой электропроводки используются специальные кабели-каналы, конструкции которых изготовлены из неподверженных возгоранию материалов. Такие кабели обладают самыми разными конфигурациями и бывают выполненными в трех цветах: светло-коричневом, белом и коричневом.

Чтобы электричество в бане было максимально безопасным, а коммуникации не перегревались, кабеля-каналы должны быть заполнены только до 60 процентов. Ведь в случае полного заполнения конструкций возможности отведения тепла нет, а это – нередкая причина короткого замыкания и даже возгорания кабеля.

При скрытой электропроводке в бане, необходимо особое внимание уделить изоляции стыков кабелей. Перед самым монтажом проводки необходимо составить электрическую схему всей бани

Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах. Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста. Причем минимальный промежуток между печкой и оградой – не меньше 4 см.

Монтаж электропроводки в бане: базовые рекомендации

Распайка коробки

Первое, что Вам нужно в данном вопросе – это точное представление электрической схемы всей будущей бани. Нарисуйте на бумаге план Вашей бани с учётом дверей и окон. Размеры тоже примерно соблюдайте, это пригодится при подсчёте длины провода. На этом плане нарисуйте все розетки, светильники, выключатели, а также вводной щиток, в котором будет стоять учёт (счётчик, если надо) и защита.

Прикиньте все тонкости: куда будут открываться двери, чтобы не мешали выключателям и розеткам. Из расположения мебели в комнате отдыха, набросайте местонахождения розеток

Это важно, чтобы потом не кидать переноски и удлинители. Учтите, что в парной и мойке допускаются только светильники, розетки и выключатели должны быть за их пределом

После того, как электрическая схема примерно нарисована, можно приступать к подсчёту проводов. Для освещения используйте провода сечением 1,5 кв. мм. Этого вполне достаточно для ламп. На розетки тяните провод сечением не менее 2,5 кв. мм. Алюминий я не рассматриваю, только медь.

При подсчёте сечения учитывайте суммарную нагрузку, которую будете использовать у себе в бане. Для этого приведу простой запоминающийся пример: 1 кв. мм. медного провода держит нагрузку в 10 ампер. Это обычный электрический чайник на 2 кВт. (1 кВт равен 4,5 А). Вполне возможно у Вас в зимнее время будут применяться тепловые пушки или калориферы. Учтите эту нагрузку и сделайте монтаж электропроводки с запасом (по сечению).

Будет отличным вариантом, если у Вас в бане будет применяться вся фурнитура (светильники, выключатели и т.д.) с IP-54 и выше. Что такое IP и «с чем его едят» можете прочитать здесь. Провода лучше всего прокладывать в пластиковой гофре. Сегодня такая гофрированная труба для электропроводки применяется довольно часто. Она не дорого стоит и весьма практична.

Гофротруба

Все провода соединяются в распределительных коробках. Они сводятся туда, зачищаются от изоляции и распаиваются. То есть скручиваются между собой в нужной последовательности при помощи пассатижей. Скрутка должна быть плотной, ровной, красивой. Её длина примерно 3-4 см. Затем каждая скрутка изолируется изолентой и разводится в разные стороны коробки. Можно применить специальные изолирующие колпачки, но они менее эффективны.

По правилам ПУЭ сегодня нельзя применять простые скрутки. Все соединения должны свариваться или должны применяться специальные зажимы. Сварить медные провода не составляет большого труда. Для этого используют простой сварочный инвертор, а вместо электрода можно применить графитовую щётку от большого двигателя. Но скажу из практики: хорошо сделанная скрутка медного провода простоит не один десяток лет и Вы не, будете знать никаких проблем. Единственное условие – не включайте нагрузки, превышающие пропускной способности провода.

Для лучшей и надёжной эксплуатации электропроводки рекомендуется сделать отдельные группы на освещение, розетки, электрокаменку (если есть). На каждую группу устанавливается свой автомат для защиты от короткого замыкания и от перегрузки по току. Чтобы исключить поражение электрическим током целесообразно ставить УЗО (устройство защитно отключающее) примерно на 30 мА. (ток утечки). Ставить УЗО с меньшим током утечки смысла нет – оно постоянно будет отключаться из-за повышенной влажности.

Соединение проводов

Принцип работы УЗО такой: какой ток пришёл, такой же должен уйти. Если «эта штука» определит разницу токов (найдёт токи утечки), то она просто отключится. Такое возможно при плохой старой изоляции, при пробое или повреждении изоляции, при случайном попадании фазного провода на металлические части электроприбора, при случайном прикосновении к фазному проводу.

Используя такие средства защиты и соблюдая элементарные правила электробезопасности, я не вижу смысла применения в бане безопасного напряжения 12, 24 или 36 вольт. Хотя многие люди применяют в бане именно 12 вольт.

Вводной щиток ставится возле входа, чтобы обеспечить удобный подход и обслуживание. Если он металлический, то в обязательном порядке делается его заземление. Для пластикового бокса оно не нужно, но контур заземления обязательно делается и соединяется с земляной шиной в щитке. Это делать обязательно, без заземления никак нельзя.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

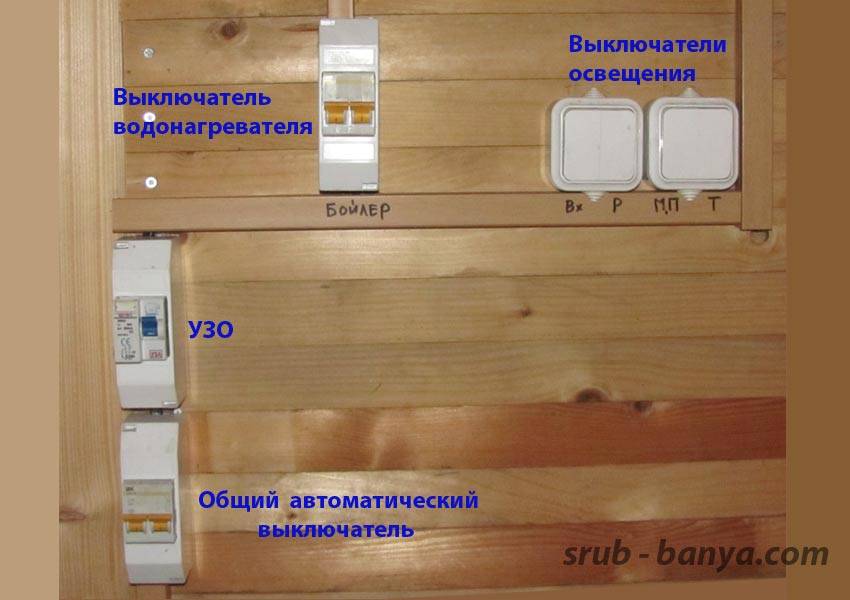

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения – УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО – выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два – в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения – УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 – 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS – провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг – LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

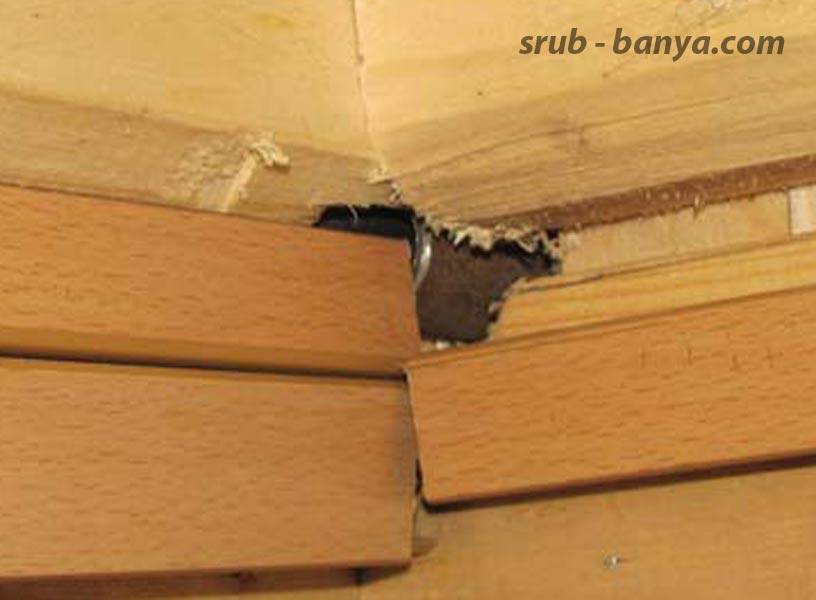

Проход проводки через перегородку – в металлической трубе.

Проход проводки через перегородку – в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

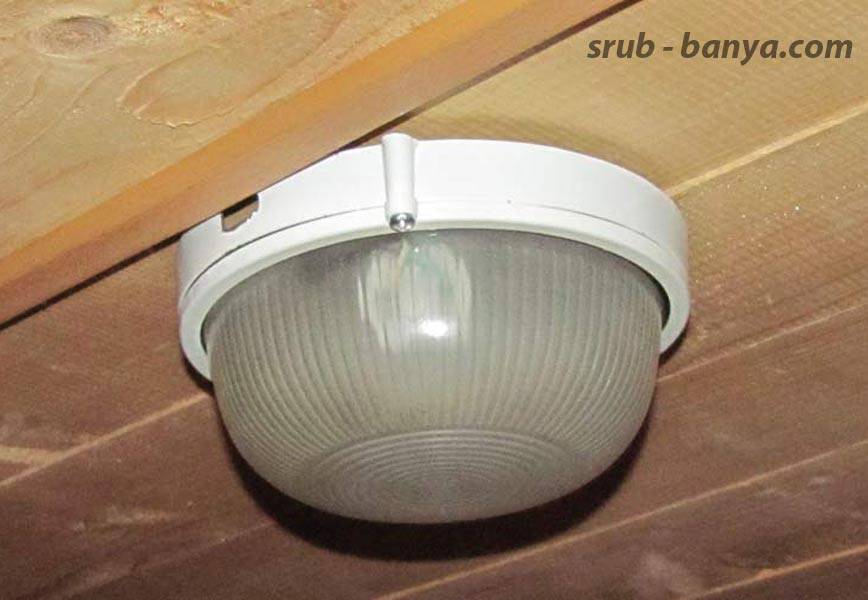

Светильник.

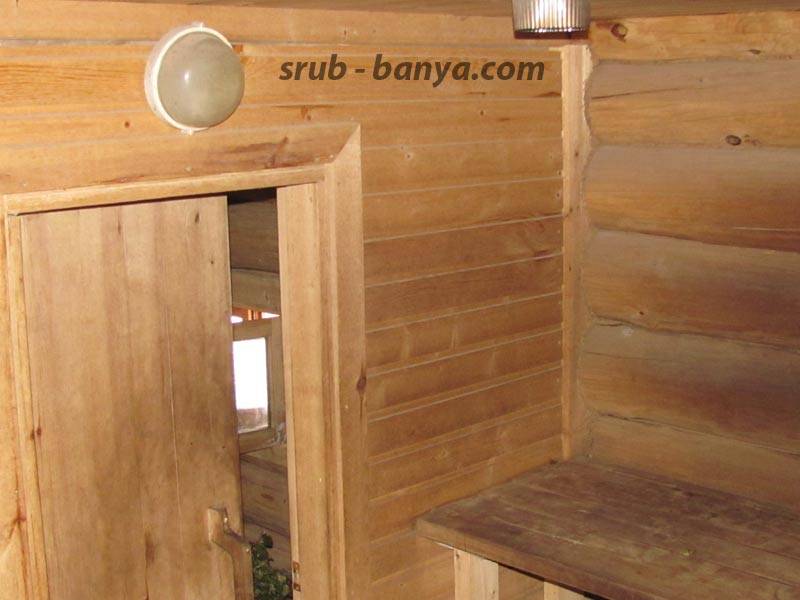

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус – металлический, плафон – стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Методы монтажа.

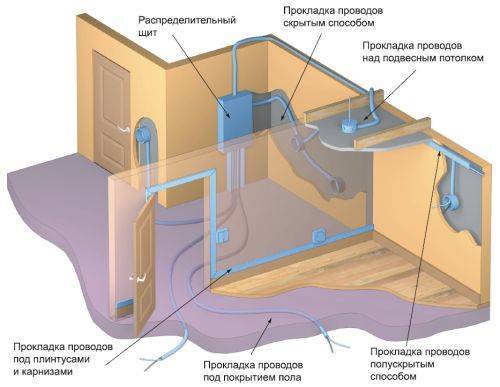

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Шаг второй: Прокладка трассы

Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров

Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ. Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе

Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Шаг третий: Фурнитура и отделка.

Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Шаг четвертый: Электрический щит

Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Шаг пятый: Внешний энергоноситель.

Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Каждому помещению – своё освещение

Современная баня, как правило, имеет несколько помещений. Это парная, мойка, душевая, предбанник или комната отдыха, бассейн, санузел, подсобные помещения, терраса. Так как народ сегодня требовательный, и каждый желает видеть у себя эксклюзивный вариант строения, то и освещение каждого банного помещения должно быть индивидуальным. И тут существуют определенные нормы и рекомендации.

Парилка является самым главным помещением бани, и освещение в ней должно быть мягким, рассеянным и не слишком ярким. Сильный свет обычно раздражает глаза и не позволяет расслабиться, а приглушённый и рассеянный наоборот — создаёт атмосферу тепла и релакса.

Лучший вариант расположения светильников – задняя стенка парилки (по углам). Высоко к потолку их поднимать не стоит, так как температура вверху довольно высокая. Или, как сейчас модно делать – расположить их под полком. Таким образом, свет не будет напрямую попадать в глаза и придаст парной своеобразную обстановку. 2-3 обычных светильника для небольшой парилки вполне достаточно.

В мойке, душевой и бассейне лучше всего освещение сделать ярким. Здесь человек моется, плюхается и «балдеет» (в бассейне). А для таких процедур, чтобы не напрягаться и не приглядываться, нужен хороший свет. Светильники лучше располагать подальше от источников воды. Никакие выключатели, также как и в парной, здесь не уместны. Вся коммутационная аппаратура должна располагаться за пределами «агрессивных комнат».

Для комнаты отдыха в плане освещения не существует определённых рекомендаций. Здесь всё зависит от полёта Ваших фантазий. У кого богатое воображение, магией света комнату можно изменить до неузнаваемости. Вариантов масса: от обычной потолочной люстры, до модных точечных светильников.

Кому по карману более серьёзный расклад, то можно применить оптиковолокно. Хотя это больше актуально для парилки, ведь оптиковолоконное освещение для бани не боится высокой температуры, так как источник света (проектор) может располагаться довольно далеко от места освещения. С помощью такой световой системы можно создать звёздное небо, создать какую-нибудь надпись или нарисовать картину. Смотрится очень эффектно.

Хорошим вариантом будет создание в комнате отдыха нескольких контуров освещения. То есть, нужен хороший яркий свет, пожалуйста — включи выключатель на люстру. Надо локальное местное освещение – включи другой выключатель на подсветку. Красивые настенные бра здесь также уместны. Они придадут уют и тёплую живую обстановку.

Для террасы, подсобки и санузла также необходимо достаточное освещение. Приятного будет мало, если котёл в подсобке будет находиться в потёмках. Приносить и подбрасывать дрова, следить за нужной температурой, делать другие работы по хозяйству надо при хорошем свете.

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.


Подключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.
