Электричество в бане – советы по электромонтажу своими руками

Стоит ли заниматься электропроводкой самостоятельно?

Провести электричество в баню своими руками вполне реально, но в данном случае необходимы определенные навыки и умения работы с электричеством. Проще всего будет протянуть кабель из дома.

Что касается того, как провести электричество из дома в баню, то если жилое здание находится недалеко, лучше это сделать по воздуху, поэтому нужно выбирать хороший и надежный кабель, который выдержит сложные погодные условия и не порвется во время ветра. А как провести электричество в баню по воздуху? Если провода будут проходить на улице, их желательно защитить специальным пластиковым чехлом. Это не даст возможности влаге касаться самого кабеля.

Работать над электропроводкой для бани самостоятельно можно только при условии выполнений всех требований безопасности. Если особых навыков в этом деле нет, лучше пригласить специалиста. Он сможет правильно оценить все риски и расположить проводку и розетки по безопасной схеме. Примерный план размещения электроприборов и источников их питания можно попытаться разработать самостоятельно. Однако схема электричества в бане должна быть одобрена профессионалом. В случае обнаружения недочета опытный мастер подскажет, куда лучше перенести ту или иную розетку.

Для этого помещения запрещены штепсельные розетки и различные электроприборы. Все дополнительные устройства лучше сразу перенести в зону отдыха, где риск проникновения влаги минимален, разве что, кто-нибудь опрокинет бокал с пивом.

Провести электричество в баню своими руками осложняется еще и тем, что в данном случае нужно точно высчитать необходимое напряжение, чтобы не провоцировать ситуации с недостатком мощности. Если свет будет проведен из дома, нужно распределить все так, чтобы жилое помещение не оставалось без электричества. Подобные расчеты может провести только опытный профессионал. От этого зависит и выбор кабеля.

Земляной способ проведения электропроводки в баню

Если, по счастливой случайности, ваш электрический кабель не будет проходить по участку по соседству, а на своем участке вы уже закончили все работы на земле, этот способ можна отнести к монтажу скрытой электропроводки. То логичнее всего, ну и конечно же, надежнее провести кабель в земле. Для этого вам понадобится бронированный кабель, ВБбШв, с сечением 10 квадратных миллиметров и жилами из меди. Четырех жильный кабель такого типа, с сечением 10 квадратных миллиметров, ориентировочно будет стоить около 211 рублей за метр погонный.

Такой кабель очень недешевый, но это, пожалуй, единственный его недостаток. А достоинствами этих кабелей является то, что их не перегрызут грызуны, типа мышей или кротов и так как внутри пластиковый оболочки есть крепкая стальная оплетка. Не стоит так же бояться и возможной усадки земли.

При проведении электропроводки в бани, для укладки такого кабеля не рекомендуется пользоваться металлическими трубами, так как они накапливают воду и соответственно конденсат, что вредит, кабели и уменьшает срок его службы. Металлические трубы можно использовать в том случае, если кабель спускается в землю или поднимается из земли по столбу или стенке. В таком случае используется кабель или уголок размером не меньше 1,8 метра.

Для прокладки кабеля, необходимо вырыть траншею в земле, глубиной не меньше семидесяти сантиметров (где-то 3 штыка лопаты). На дно траншеи десятисантиметровым слоем насыпается песок, потом укладывается кабель и сверху, опять засыпается слоем песка. По желанию, можно сделать дополнительную защиту от механических повреждений из кирпича.

Ввод кабеля в постройку тоже надо производить через втулку из стали. Это гарантирует защиту кабеля от усадки и от возможных подвижек деревянной стены. Когда вы будете вводить кабель в щиток, броню необходимо будет убрать и только после этого подключить жилы к входному автомату. Так же рекомендуется сделать молниезащиту и местное заземление.

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

  • установку электрического щитка;
  • разводку от электрощитка;
  • подключение светильников;
  • подключение розеток;
  • подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка

Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема

Следует помнить, что:

  • доступ к электрощитку должен быть свободным;
  • место, где располагается щиток, надо хорошо проветривать;
  • его нельзя обустраивать в парной и иных пожароопасных помещениях;
  • в комнате, где установлен электрический щиток, необходимо хорошее освещение.

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов

Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель. Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

  • ПВКВ;
  • ПРКА;
  • ПРКС;
  • РКГМ (многопроволочный);
  • ПМТК;
  • OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

  1. Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
  2. Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
  3. Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
  4. Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Подключение светильников и розеток

В бане наиболее опасным помещением является парилка, которая условно разделяется на 4 зоны:

  • В зоне 1 размещается лишь печь, включая электрическую или электрокаменку;
  • В зоне 2 на размещаемое электрооборудование, на которое требования по теплостойкости не распространяются;
  • В зоне 3 используемые приборам должны противостоять температуре свыше 125 градусов, а изоляция проводов и кабелей – не менее 170 градусов:
  • В зоне 4 подключаются только датчики температуры, например, для управления электропечами, срабатывающие от 140 градусов и с изоляцией проводов, как в 3 зоне.

Над печью вообще запрещается прокладывать какие-либо электрические провода, а в радиусе полуметра от нее размещать электрооборудование и приборы.

Светильники в парилке и в моечном помещении должны быть герметичными, которые, в том числе и светодиодные ленты, разрешается устанавливать только на стенах парилки не выше третьей зоны.

Выключатели рекомендуется размещать на высоте до 1 м со стороны дверной ручки или под потолком с управлением посредством шнура и вне парилки или моечного отделения.

В соответствии с положениями руководящих документов и стандартов выключатели располагаются так, чтобы при нажатии на нижнюю часть управляющей клавиши осуществлялось выключение света.

При открытом способе внутренней проводки используются изоляторы, пластиковый кабельный канал или гофрированный шланг, а для освещения комнаты отдыха и предбанника уместно использовать светодиодные светильники, так как они потребляют небольшую мощность.

Электромонтаж розеток в бане производится на высоте более полуметра от пола и не ближе 60 см от источников воды, но в парилке и в моечном помещении установка штепсельных розеток исключается.

В других помещениях бани при скрытой электропроводке для вывода проводов следует использовать пластиковую гофру и подрозетники, а разводку кабелей и проводов рекомендуется осуществлять через чердак.

Электропроводку в бане своими руками следует вести строго горизонтально и вертикально, не допуская отклонение кабелей под углом, что касается в большей части скрытого способа проводки, но горизонтальные участки надо располагать в 20 см от потолка.

Распределительные коробки монтируются тоже на этом же уровне, а контакт в них между проводами одинаковой расцветки обеспечивается специальными соединителями, но лучше, когда используются паяные соединения.

Защитный пластиковый гофрированный рукав проводов должен заходить в распределительную коробку на 2,5-3 см, для чего подрезаются или убираются резиновые уплотнители из боковых отверстий, но особое внимание уделяется уплотнительному резиновому кольцу под крышкой, которое защищает внутренность коробки от проникновения влаги. Если возникает острая необходимость размещения соединения в воде, то участок после пайки следует обработать термоклеем и поместить его в термоусадочную трубку

Если возникает острая необходимость размещения соединения в воде, то участок после пайки следует обработать термоклеем и поместить его в термоусадочную трубку.

Наконец, архиважно проводить электромонтажные работы только при отключенном электричестве, повесив на распределительный щиток табличку с надписью:

а подачу напряжения производить в течение коротких промежутков времени лишь для контроля.

После окончания всех монтажных работ нелишне обратиться по месту расположения загородного владения в ближайшую электротехническую лабораторию для проведения приемо-сдаточных испытаний.

Нормы и правила по размещению электрической системы в банях

Для бани проводку проводят отдельной линией от основного распределительного щитка. Делается это для того, чтобы обезопасить хозяев и создания отдельного контура с заземлением. Проводка должна не бросаться в глаза и не укладывается в углах, напротив дверных проемов. К очагам отопления: печи, трубам, генераторам располагается не ближе 1,5 м.

Электропроводку в бани можно монтировать двумя методами:

  • Скрытая: применяют в кирпичных или блочных банях, недопустима в деревянных. Выполняется в специальные проштрабленные каналы с дополнительной асбестовой изоляцией.
  • Открытая: проводку пускают прямо по стене, используется в конструкциях из дерева.

Монтаж проводки осуществляется по нескольким основным правилам:

  1. Питание пропускается через АВ или устройство защитного отключения (УЗО), а свет в парилку или в помывочное отделение через трансформатор понижающего типа.
  2. Для проводки лучше воспользоваться медным не горящим кабелем типа ВВГнгLS 3х2,5.
  3. Все основные элементы: электрощиток, коробку распределение тока, центральный переключатель монтируют только в предбаннике.
  4. Для деревянной бани из помещения в соседнее проводку кидают через просверленное отверстие прямо в стене. В него для безопасности вставляют металлическую трубку размерами ½ дюйма. Сверлить отверстие ни в коем случае не стоит на стыках и швах, только в середине звена.
  5. Изолировать проводку нужно при помощи специальной гофры из пластика или металла. Она не даст возгораться системе, и при повреждении порода просто оплавит. Под все розетки и выключатели тоже монтируют металлическую или асбестовую пластину.
  6. Проводку в деревянных сооружениях нельзя прятать в переходные перекрытия и под пол, вся система должна быть открытой. Для большей безопасности снизу по стене можно прикрепить асбестовый материал.
  7. Соединять провода между собой нужно при помощи клемм, скручивать проводку недопустимо.

Правила установки и разводка кабеля от электрощитка

Необходимо выбрать правильное место для крепежа электрощита, поскольку от него будет подпитываться вся электрификация бани.Стоит отменить самые важные требования:

  1. Щиток должен располагаться в месте, где к нему будет свободный доступ.
  2. Щит не разрешается устанавливать в парилке и других пожароопасных помещениях.
  3. Комната с установленным щитом должна иметь хорошее освещение.

Как правило, щиток устанавливается в прихожей комнате или комнате досуга. Верхняя его часть корпуса должна располагаться на высоте от пола не ниже 1,5 – 2 м.

Однофазная проводка должна иметь как минимум 3 жилы. Согласно нормативным документам фазовая жила должна иметь серый цвет. Она подключается к верхнему разъему вводящего автомата. От нижнего разъема отходящего автомата происходит перемещение на верхние клеммы отходящих автоматов.

Нулевая жила (голубоватого цвета) находится на нулевой колодке. Защитная (зеленовато-жетлая) – на защитной.

Жилы фаз кабелей, которые отходят на нагрузку, подключаются к нижним контактам автомата.

Все электрокабели должны быть очень аккуратно подключены к щиту, автоматы монтируются, учитывая нагрузку на провод.

Для разводки, прежде всего, в помещении бани должна быть схема электропроводки. При ее формировании следует основываться на следующих нюансах:

  1. При наличии кирпичных стен – проводка будет спрятана под слоем штукатурки.
  2. При наличии деревянных стен, проводка может быть открытой и проходить по поверхности стен.
  3. Все кабеля требуется прокладывать только в вертикально или горизонтальном положениях. Не должно быть переломов или перекручивания.
  4. Все провода следует размещать в менее видимых или наглядных местах.
  5. Электророзетки, выключатели, щитовые коробки запрещается устанавливать в помещениях, имеющие высокие температурные перепады и различные уровни влажности.
  6. Соединение жил должно сварено либо спаяно.
  7. Запрещен монтаж электропроводов над печью.
  8. Нужно обязательно задействовать защитное «зануление».

схема электропроводки в бане

Внутренняя проводка

Если вы всё-таки решили, что вам под силу электропроводка в бане своими руками, то возьмите на вооружение следующие правила. Прежде всего, она обязательно должна обладать устойчивостью к повышенной влажности и высоким температурам.

Преимущества открытой проводки:

  1. Вся электрическая разводка находится на виду, и в случае какого-нибудь повреждения обнаружить его будет гораздо легче.
  2. Любой повреждённый участок легко демонтируется и заменяется на новый.
  3. Открытой проводке, даже если вам кажется, что она не вписывается в общий дизайн, можно придать оригинальный ретро-вид на фарфоровых изоляторах.

Для электропроводки в бане необходимо использовать провода с двойной изоляцией. В деревянной каркасной бане под проводом надо расположить асбестовые пластины толщиною не менее 0,3 мм. В случае если произойдёт повреждение провода, такая мера предотвратит возможность возгорания деревянной поверхности.

Горизонтальные участки проводки монтируйте на расстоянии 20 см от потолка.

В предбаннике и моечной комнате проводку монтируйте под потолком в кабель-каналах, в парилке – только на роликовых изоляторах. Как вариант, можно пропустить провод из моечной в парилку сквозь стену в стальной гильзе.

Тогда на месте входа проводника должен располагаться светильник, то есть провод, выходящий из гильзы, будет сразу же заведен в осветительный аппарат.

Вся разводка в бане выполняется в металлических или гибких гофрированных трубах, либо специальных пластиковых коробах. Они выполняются из такого материала, который в случае пожара не поддерживает открытый огонь, а только плавится.

Всю разводку рекомендуется выполнять через чердак.

Очень важно! Не применяйте при выполнении разводки в бане проводники с виниловой или резиновой оплёткой. Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата

Также отдельная линия должна идти и для нагревательного бака

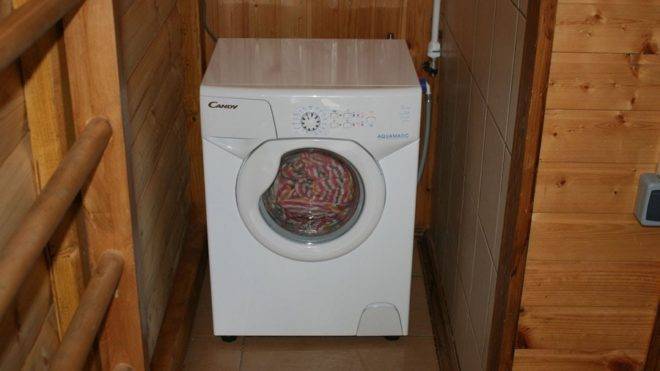

Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака.

Советы профессиональных электриков

Какое электрическое оборудование может быть в бане

Энергетические сети выдают по упрощенной схеме разрешение на подключение не боле 15 кВт на один участок, желательно предусматривать общую мощность потребителей электрической энергии бани и жилого строения таким образом, чтобы она не превышала указанного предела. В противном случае придется получать специальное разрешение, а оно дается не всегда. В обязательном порядке придется заказать у специализированных организаций проект, в котором учитываются существующие резервные мощности трансформаторов, параметры установленных линий и т. д. Такие работы отнимают очень много времени и денег, а результаты часто бывают непредсказуемыми. Что касается однофазной или трехфазной проводки, то здесь все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.

Какие кабели использовать для проводки в бане

Диаметр кабелей выбирается исходя из возможной максимальной мощности, для этого существуют специальные таблицы. Для однофазного ввода проводка делается кабелем СИП 2×16, для трехфазного СИП 4×16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна, а проблем может быть много.

Провод СИП-4 2Х16

СИП 4Х16

  1. Никто и никогда не может точно предусмотреть общую мощность потребителей тока на долголетнюю перспективу. Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.
  2. Кабели должны быть только от известных и пользующихся доверием производителей. Несертифицированная продукция не выдерживает одинаковое сечение проводов по всей длине, оно колеблется в пределах 20–30% и только в меньшую сторону. Это значит, что если указано сечение, к примеру, 10 мм2, то фактически следует ориентироваться на 8 мм2.

Видео – Про кабели для бани

Сколько автоматов требуется для бани

Одновременно очень сложный и очень простой вопрос. С точки зрения электриков, чем больше, тем лучше. Это их прибыль, они пытаются всеми возможными средствами увеличивать ее. Мастера будут уверять застройщиков, что защитная электрическая арматура требуется для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. От большого количества ОЗУ нет вреда, как нет и пользы. На практике достаточно поставить один автомат на входе, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет надобности защищать отдельно каждую комнату и розетку. Следует понимать, что каждое подключение имеет и свои негативные стороны – из-за некачественного соединения концов точки соединения нагреваются. А это может вызывать неисправности проводки или возгорания бани.

Как лучше подключать баню: подземным или воздушным кабелем?

Конкретного совета на все случаи нет, каждый способ имеет свои сильные и слабые стороны.

Вид подключенияТехнические и эксплуатационные особенности

Воздушное

Применяются кабели для воздушного подключения, защита выполнена из специальных устойчивых к жесткому ультрафиолетовому излучению пластиков. Могут выдерживать значительные перепады температур, отличаются высокими характеристиками физической прочности. Самый дешевый и простой вид подключения бани к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем застройщикам нравятся висящие над участком провода электрических линий.

Подземное

Очень дорогой и сложный метод. Для укладки нужно приобретать специальный подземный кабель с бронированной оболочкой, в траншеях предусматривается слой песка для компенсации сезонных вспучиваний почвы во время замерзания/размерзания. Копать траншеи часто приходится вручную, а это трудно и долго. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей придется восстанавливать его первоначальное состояние.

Как видно из таблицы, на решения оказывает много индивидуальных факторов, всех их следует учитывать.

Советы

  1. Нюансы электрификации. При изготовленной бане из дерева, снизу трубок должен быть проложен листовой асбест, а если провода идут через нагревательные конструкции, то со всех сторон относительно кабеля.
  2. Проведение проводом сквозь стены. Один из частых способов установки проводов – это открытая проводка. Рекомендуется для большего удобства и безопасности, при проводе кабелей сквозь стены между комнатами – использовать металлические гильзы.
  3. Электрическая проводка. Обязательно перед началом установки разветвлений проводов и планированием их подключений, следует продумать электросхему бани. Не следует проводить кабеля под косыми углами, только по горизонтали либо по вертикали. Необходимо ликвидировать все перекручивания и загибы.
  4. Методика электрической проводки .Поскольку бани из дерева легко могут подвергнуться возгоранию, в таких банях зачастую рекомендуется проводить открытый монтаж. Такой способ прокладки является более экономичным с наименьшими затратами по времени и обслуживанию.
  5. Установка автоматов. Для более удобного обслуживания, рекомендуется все автоматы подписать, чтобы можно было легко исправить любую поломку. Также, очень полезно иметь около автоматов электрические схемы проводки.

Все установочные процедуры следует доверить профессионалам, поскольку незнание и неумение могут повлечь за собой большие финансовые затраты и драгоценное время.

Подземное или воздушное подведение электричества?

Через воздух подвести дешевле и проще. Для этого применяется самонесущий (монтируется без усиливающего троса) алюминиевый кабель СИП-4. Он жесткий и не требует сооружения дополнительного каркаса, а прочная изоляция защищает жилу от климатического воздействия.

Для однофазной сети понадобится двухжильный кабель, для трехфазной — четырехжильный, притом сечение провода должно быть не менее 16мм2.

При монтаже стоит придерживаться технических требований:

  • Расстояние от СИП-4 к проезжей части должно превышать 6 м;
  • Высота над пешеходной зоной не менее 3,5 м ;
  • Вход в банное строение должен быть на высоте 2-3 м.

В помещение ввод делается через металлическую трубу. Чтобы внутрь не затекала дождевая вода, верхний конец изгибается полукольцом, а нижний оставляется под небольшим углом в сторону улицы. В самом нижнем участке нужно аккуратно вырезать отверстие, чтобы туда стекал конденсат. К стене труба крепится хомутами, а к крыше стяжками или болтами. После монтажа ее необходимо покрасить, чтобы металл не «съедала» коррозия.

Минус воздушного подведения в том, что линия все время будет подвергаться перепадам температур, влаге, ультрафиолетовому излучению, весовой нагрузке. Ее может оборвать сильный ветер или на нее упадет дерево в непогоду, при подземной прокладке такого не случится. Тем более, что по деньгам выйдет плюс-минус одинаково.

Для прокладки понадобится медный кабель в двойной изоляции сечением от 10мм2. Прокладывается в специальной подземной гофре, защищающей от механических повреждений.

Под него роется траншея глубиной 0,7-1м, затем на дно насыпается слой песка высотой 0,1м. Сверху засыпается таким же слоем песка, а затем зарывается.

Для вертикальной прокладки под зданием можно применить пластиковые трубы или уголки. При горизонтальной лучше их не использовать, так как там будет скапливаться конденсат.

Если банное сооружение совмещено с домом, достаточно просто вывести линию от домовой электрощитовой. В ином случае выберите удобный способ подведения электричества и плавно переходите к планированию внутренней проводки.
