Подбираем и делаем правильный дымоход для Булерьяна

Изготовление дымохода своими руками

Специалисты не рекомендуют делать трубы для Булерьянов самим, если нет соответствующих знаний и опыта. Процесс этот непростой и ответственный. Если все равно хочется попробовать поставить дымоход самостоятельно, то коротко распишем сложности, с которыми придется столкнуться в процессе.

Материалы и инструменты

Самостоятельно собрать и установить дымоотвод сложно. Нужно приобрести большой набор – стальные трубы к печке Булерьян, тройники, заглушки, хомуты, дефлекторы, межэтажные разделители, отводные колена, кронштейны и пр. Перед покупкой необходимо провести все расчеты длины и диаметра всех деталей. На картинке ниже приведен пример, что может понадобиться для обустройства стального дымохода:

Внимание: самостоятельно собирать и устанавливать можно только стальные системы для Буллерьяна. Керамические дымоходы слишком сложны, работу с ними лучше доверить специалистам.

Пошаговая инструкция по сборке

После того, как все детали куплены, можно приступать к сбору конструкции и ее установке. Существует несколько вариантов сбора внешнего и внутреннего дымохода.

Для соединения деталей используется сварка и прессование швов. Для точного схождения на концах труб надо делать углубления под насадки, на которые «ставятся» элементы меньшего диаметра. Два метода сборки отображены на картинке ниже:

Пространство между деталями заполняется негорючим волокнистым утеплителем. Совет: чтобы упростить процедуру, рекомендуется приобрести готовый модульный набор дымохода. Это избавит от необходимости самостоятельно подбирать отдельные труб и сопутствующие аксессуары, убережет от ошибок в расчетах диаметра и длины отдельных элементов.

Подключение

Наладка печи, собранной и установленной своими руками, полностью совпадает с процессом подключения готовой системы. Как было описано ранее в статье, главное требование на этом этапе – проверка герметичности швов (дымоход не не должен пропускать дым) и правильная тяга. Последнее проверяется путем открытия затворки печи и поднесения горящей спички (дым должен идти не в комнату, а четко направляться вверх; пламя должно быть ровным, без колебаний от ветра из дымохода).

Как правильно установить Булерьян на даче

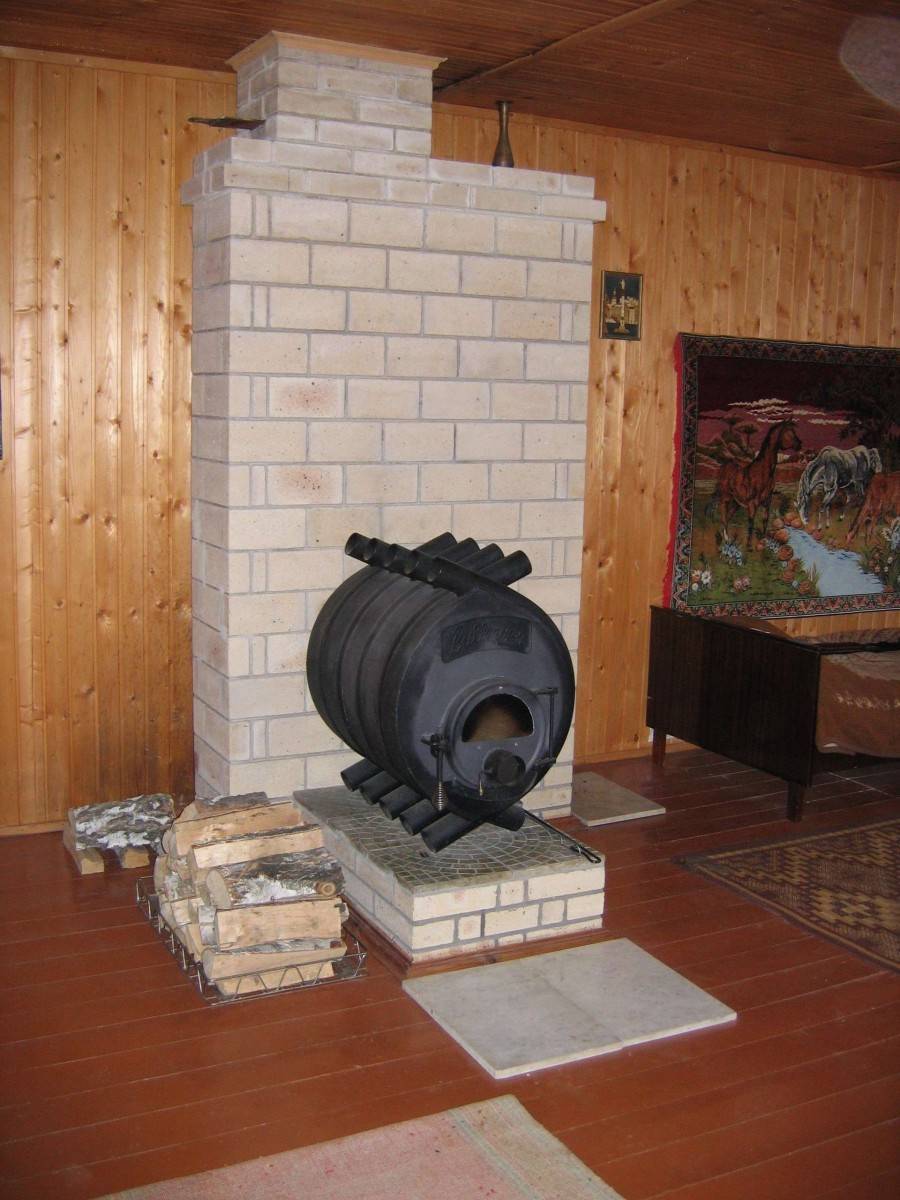

Особенности конструкции позволяют облагородить Булерьян после установки в деревянном дачном доме. Печь облицовывают керамическим кирпичом. При этом теплоотдача и энергоэффективность остается на прежнем уровне, но появляется защитный каркас, предотвращающий ожоги.

Некоторые модели укомплектованы дверцей с вставкой из жаропрочного стекла. После облицовки кирпичной кладкой, можно будет любоваться огнем в процессе топки.

Плюсы и минусы обогрева дачи Булерьяном

Выбирая отопительное оборудование для дачи, потребуется учесть, как преимущества, так и недостатки различных котлов и печей, работающих на твердом топливе. Чтобы принять правильное решение, следует рассмотреть теплотехнические характеристики различных видов устройств для обогрева.

Что лучше для дачи – Булерьян или печь Бутакова

Главным отличием печек Булерьян и Бутакова является конструкция конвекционных трубок. У Булерьянов, трубы выходят из корпуса, что позволяет подключить оборудование системы воздушного отопления нескольких помещений дачи печью, без существенной модификации и изменения конструкции. У Бутакова конвекционные отводы расположены внутри корпуса.

КПД канадской «буржуйки» Булерьян достигает 70%. Согласно заверениям производителя отечественных печей, у Бутакова эти же параметры больше 80%.

Нагревательные твердотопливные пиролизные котлы Булерьян оптимально подходят для обогрева частных домов с несколькими отдельными комнатами и этажами. Срок службы котлов Бутакова меньше за счет отсутствия экранирования разогретой топки конвекционными трубами, как у Bullerjan.

Если учесть теплотехнические характеристики, срок эксплуатации и функциональные возможности, то для дачи лучше подойдёт Булерьян.

Что выбрать на дачу – Булерьян или ТТ котёл

ТТ котёл, подключенный к водяному контуру отопления, по сравнению с конвекционными печами имеет несколько преимуществ:

  • На эффективность обогрева не влияют преграды на пути конвекционных потоков.
  • После остановки котла, комнаты медленнее остывают, так как теплоноситель остается горячим.
  • Срок службы ТТ котла составляет не менее 15 лет.
  • Существует возможность автоматизации процесса подачи топлива, что делает процесс обогрева автономным от вмешательства человека.

Но также существует несколько недостатков:

  • Необходимость отапливать помещения в течение всего отопительного периода. Замерзший теплоноситель способен разорвать трубы в системе отопления (если не используется антифриз).
  • Большая стоимость котла.
  • Необходимость в дорогостоящем монтаже обвязки.

Правильное расположение Булерьяна в дачном доме, несколько уменьшает его недостатки по отношению к твердотопливному котлу.

Если планируется отапливать дачу в течение всего отопительного периода, лучше выбрать твердотопливный котел. Для кратковременного обогрева неотапливаемых помещений, оптимально подойдет Булерьян. В связи с тем, что в теплицах требуется поддерживать особый микроклимат, конвекционные печи также будут хорошим решением.

Дымоход для печи

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

Основные материалы для дымовых каналов и их характеристики таковы:

  • Дымоходы из нержавеющей стали.

    Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

    Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

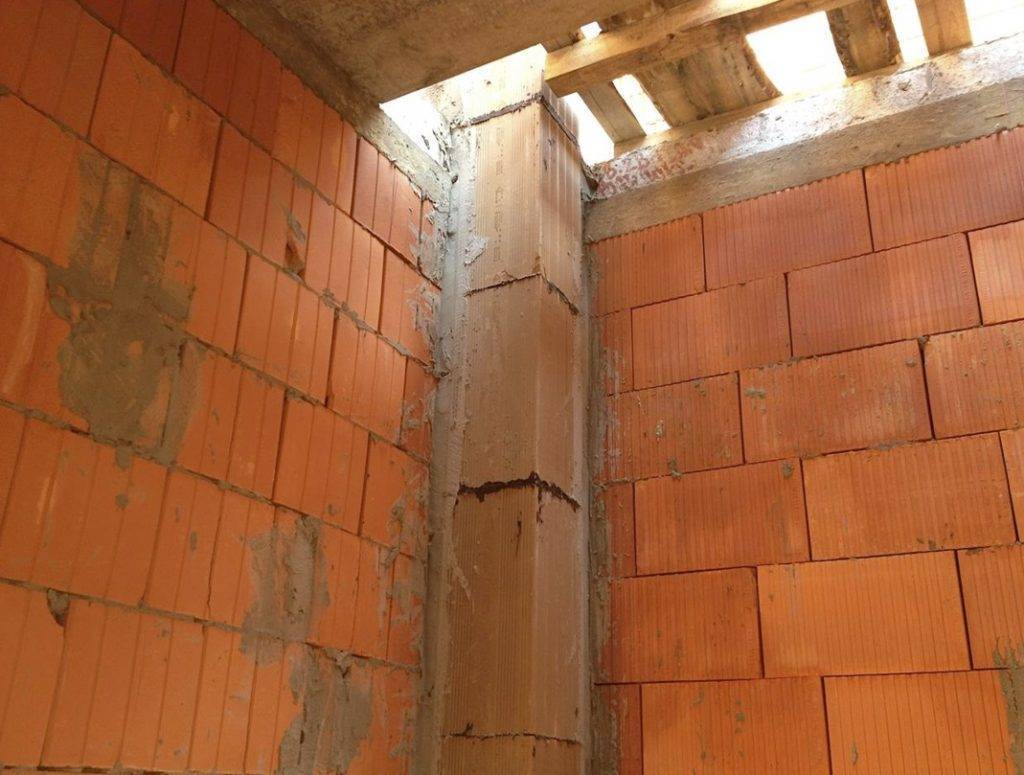

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Дымоход для Булерьяна

При выборе дымохода для печи-камина Булерьян важно учитывать следующие показатели:

  • наличие теплоизоляции;
  • насколько удобен монтаж;
  • срок эксплуатации;
  • показатели интенсивности и стабильности тяги.

Немаловажным фактором является материал изготовления:

  • Кирпичный. Популярный вариант, который лучше устанавливать в готовую систему, а не на этапе возведения здания.
  • Керамический. Сложный в сборке, требующий монтаж защитных блоков для керамики, штукатурки, облицовки труб. Но при этом дымоход устойчив к перепадам температуры и появлению конденсата. Отличается длительным сроком службы до 50 лет.
  • Из нержавеющей стали. Быстрая, легкая установка, в процессе которой необходимо позаботиться о дополнительной теплоизоляции для защиты материала от деформации при сильном нагреве.

Как правильно установить дымоходную систему?

Даже самый дорогой и правильный дымоход для Булерьяна не будет справляться с поставленными задачами, если при установке конструкции были нарушены правила. Дальше перечислены основные особенности монтажа.

Наружный монтаж дымохода

Установочные работы проводятся по следующему плану:

  • Создается отверстие (в крыше при вертикальном отводе или в стене при выводе трубы по фасаду дома).
  • Элементы дымохода собираются, скрепляются между собой.
  • Расстояние между стенками отверстия и дымоходным устройством наполняется негорючим утеплителем.
  • После протяжки наружу конструкцию прикрепляют к стене или крыше хомутами.
  • Когда дымоотводная система возвышается над кровлей более чем на 2 метра, то ставится растяжка, защищающая от ветра.

Если принимается решение выводить трубу через окно, то вырубка отверстий не нужна. Это удобно, но внешний вид будет не аккуратным

Варианты вывода дымохода наружу

Внутридомовая установка дымоотвода

При обустройстве разделки крыши важно учитывать, что труба может нагреваться до 50-60 градусов, пар при выходе может иметь температуру выше 300 градусов. Это значит, что все близлежащие материалы стен и крыши должны быть жароустойчивыми, рядом не должно проходить газовых труб или находиться склад топлива. Между дымоходным устройством и кровельным материалов придется делать проходку с противопожарным зазором в 25-30 сантиметров

Между дымоходным устройством и кровельным материалов придется делать проходку с противопожарным зазором в 25-30 сантиметров.

Не делайте ошибок, это чревато последствиями

Подключение дымохода для Булерьяна

Для выполнения этого этапа монтажа понадобится адаптер. Роль переходника выполняет стандартная патрубок из нержавейки. После проведения всех монтажных работ требуется проверка тяги. Делается это с помощью открытого огня. В печи открывают заслонку, подносят зажженную спичку или листок бумаги. Пламя должно стабильно тянуться внутрь топки, дым не должен идти в помещение, а направляться строго по дымоотводу.

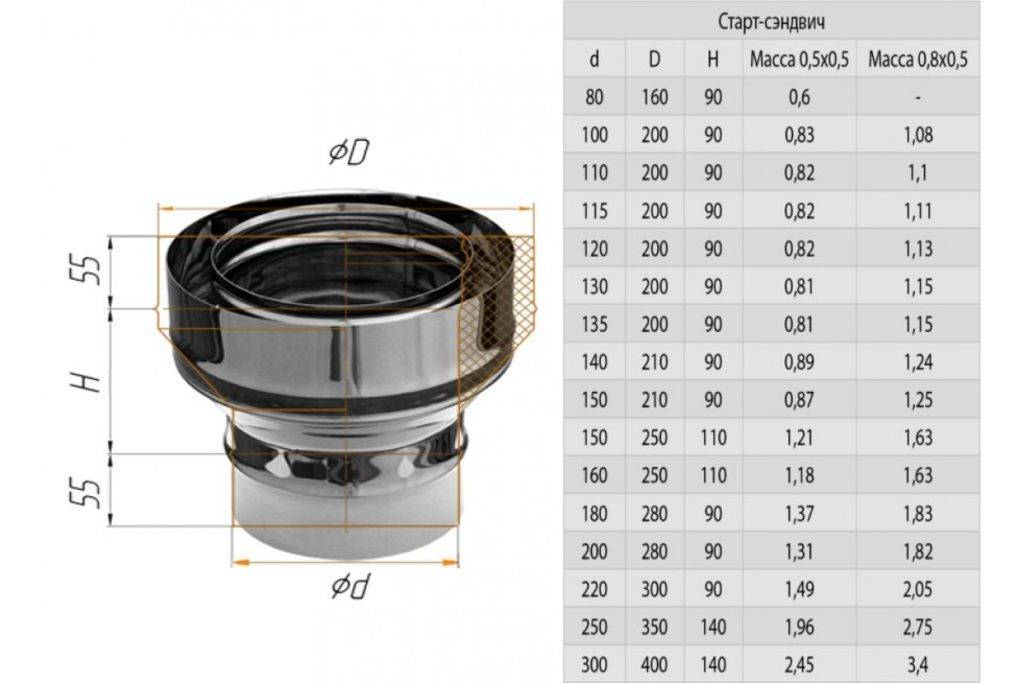

Адаптер для подключения дымохода к Булерьяну

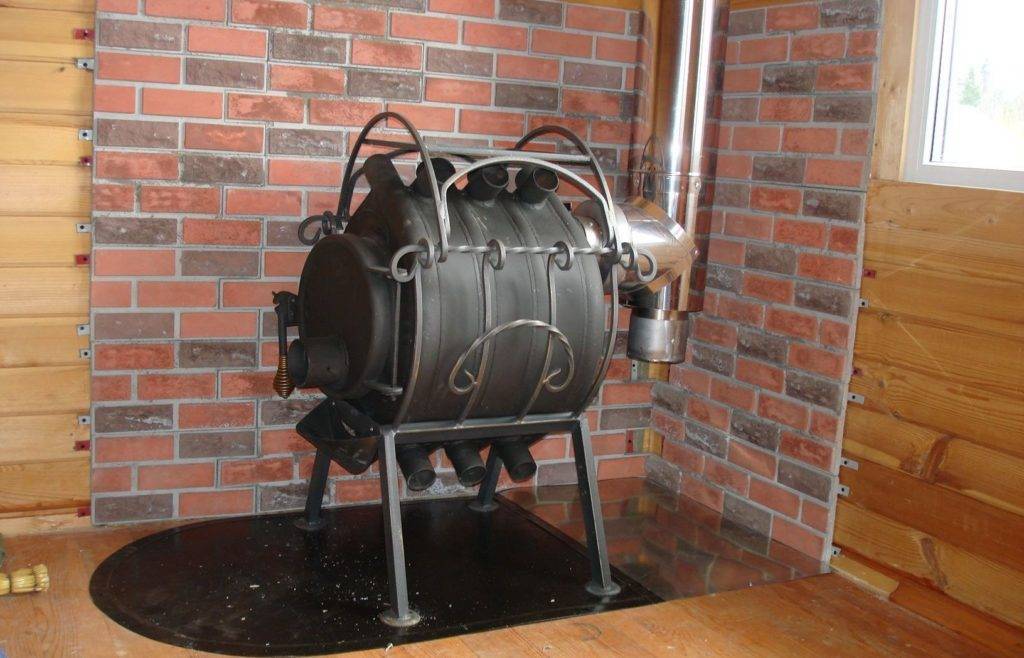

Вариант установки 1

Вариант установки 2

Печь Булерьян: достоинства и недостатки

Булерьян (Bullerjan) – одна из разновидностей печей длительного горения, работающая по принципу конвекции.

Печь Булерьян

Конструкция была разработана канадским изобретателем Эриком Дарнеллом в 1975 году, после чего права на патент были выкуплены немецкими бизнесменами, которые запустили серийный выпуск печей под этим брендом.

Печь совмещает в себе функционал стандартной дровяной топки, калорифера и газогенератора. Булерьян способен работать в двух режимах:

  • Растопка. К горящим дровам подается больше воздуха, что способствует их быстрому сгоранию и ускоренному прогреву помещения.
  • Газификация. Подача кислорода сводится к минимуму. Дрова постепенно тлеют, а помещение прогревается медленнее. В таком режиме работы одной закладки дров будет хватать на 10-12 часов непрерывной работы.

Мощность такой печи зависит, в первую очередь, от ее габаритов. Ее может хватить не только для обогрева частного дома, но и для крупных промышленных построек, складских помещений.

Из недостатков Булерьяна отметим:

  • Способность работать исключительно на дровах.
  • Большое содержание копоти в отработанных газах.
  • Копоть также образует в дымоходе конденсат из смеси дегтя, воды и сажи. После длительного простоя при горении будет присутствовать неприятный запах.
  • Для правильной эксплуатации печи потребуется некоторый опыт.

Из каких элементов должен состоять дымоход

Обязательные элементы:

1. Основная труба. Выводится вертикально. Трубы бывают одностенные (не утепленные) и утепленные (сендвич). Перейти в раздел трубы для дымохода2. Тройник. Служит для состыковки горизонтального и вертикального участков дымохода. Применение для этих целей колен (углов) не рекомендуется, т.к. во время работы печи на стенках дымохода образуется конденсат. Если применить колено, то весь конденсат будет стекать в печь. Чтобы этого не происходило — используйте тройник. Кроме того тройник будет полезен при необходимости прочистить дымоход. Перейти в раздел тройники для дымохода

3. Лейка Устанавливается в качестве заглушки с нижней стороны тройника (сейчас для наглядности изображена в перевернутом виде). На патрубок можно одеть шланг и отвести конденсат, например, в ведро или канализацию. Перейти в раздел лейки для дымохода

4. Грибок Защищает от попадания осадков в трубу. Перейти в раздел грибки для дымохода

5. Крепление Крепит дымоход к стене. Т.к. трубы имеют максимальную длину 1 м, следовательно, крепить нужно не реже чем каждый метр. Перейти в раздел крепления дымохода

Дополнительные элементы

1. Горизонтальная труба Соединяет патрубок печи и тройник. Применяется в случае, если вертикальная труба расположена на удалении от самой печи (например, если выводите дымоход через наружную стену). 2. Крыза Служит основой для герметичного прохода дымохода через крышу. Укладывается «ёлочкой» — нижней частью укладывается на покрытие крыши; верхней — подсовывается под покрытие. Внутрь вставляется труба. Расстояние между трубой и крызой накрывается окапником. Перейти в раздел крызы для дымохода 3. Окапник Накрывает расстояние между дымоходом и крызой. Конструктивно представляет собой хомут с «юбкой». Перейти в раздел окапники 4. Дека Закрывает нижнюю часть тройника с лейкой. Применяется только с утепленными трубами (на фото для наглядности изображена «вверх ногами»). Перейти в раздел деки
