Двускатная крыша: стропильная система под металлочерепицу

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Что нужно знать о металлочерепице?

Металлочерепица – это легкий и прочный материал для кровли из стали с защитными цветными полимерными слоями, выполняющими украшающую и защитную функции.

Для ее производства применяется современное оборудование, позволяющее создавать на листе стали профиль, имитирующий ряды натуральной керамической черепицы.

В отличие от натурального прародителя, металлическая черепица отличается прочностью, легкостью и устойчивостью к механическим воздействиям.

Укладка таких листов производится гораздо быстрее, нежели единичные аналоги. Такой материал не требует мощной основы.

  • доступность. Материал можно найти практически в любом специализированном строительном магазине, и его стоимость будет относительно небольшой;
  • долговечность. Металлочерепица высокого качества при грамотном монтаже способна прослужить не менее 30 лет;
  • малый вес материала. Покрытие площадью в один квадратный метр весит около 5 килограммов, благодаря чему не нужно задумываться о дополнительном усилении каркаса и привлечении к монтажу спецтехники;
  • легкость установки. За счет легкости материала и больших готовых листов крышу дома можно оформить за минимальное время;
  • приятный внешний вид. Разнообразие расцветок и фактур поможет сделать крышу красивой и эффектной.

Помимо положительных сторон, справедливым будет отметить и минусы такого материала:

  • тонкие листы быстро нагреваются под солнцем и быстро отдают тепло при понижении температуры;
  • практически нулевая тепло- и звукоизоляция. Тепло и звуковые волны спокойно проходят через стальные листы внутрь и наружу;
  • металлическая черепица легко скапливает под своей поверхностью конденсат, особенно в местах соприкосновения с каркасом.

С недостатками можно бороться, если учесть при монтаже несколько моментов, в основном касающихся правильной установки стропильной системы.

При ее монтаже нужно учесть слои паро-, гидро-, тепло- и звукоизоляции, а между изоляцией и кровельным покрытием обязательно учесть зазоры для циркуляции воздуха.

Также важно учесть, что все элементы стропильной системы должны находиться строго в одной плоскости

Расчеты и монтаж каркаса двускатной крыши

После определения варианта стропильной системы нужно произвести предварительный расчет материала.

Для этого составляется точный чертеж с нанесенными параметрами и размерами. Этот план позволит правильно выполнить монтаж каркаса.

Расчет стропильной системы

Расчет потребности материала и нагрузки на него – необходимый этап для грамотного монтажа.

Нагрузка на каркас бывает трех видов:

  • статические нагрузки – включают вес кровельного покрытия, обрешетки, дополнительных элементов, расходных и изоляционных материалов. В случае с металлочерепицей вес на 1 кв. м не более 5 кг;
  • динамические нагрузки, к которым относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия». Стоит отметить, что при наклоне ската свыше 60 градусов снеговая нагрузка не учитывается, так как осадки достаточно быстро сходят с крыши;
  • особые нагрузки. Расчет этого вида нагрузок актуален для регионов с наличием землетрясений, торнадо и штормовыми воздействиями.

Расчет шага стропил двухскатной крыши производится с учетом веса кровельного материала и необходимого веса конструкции в целом. Для металлочерепицы самым оптимальным будет шаг в 1 метр.

Расчет сечения стропил производится с учетом нескольких параметров:

  • возможные нагрузки;
  • вид используемого материала;
  • длина стропила;
  • вид древесины;
  • шаг между стропилами.

Например, для укладки металлочерепицы на каркас из стропил, шаг которых составляет 0,9 м, а длина стропила равна 4 м, идеальное сечение будет 50х200 мм.

Предосторожности и советы

Перед монтажом древесные элементы каркаса обрабатываются антисептическим, влагозащитным и огнеупорным растворами для обеспечения длительного и безопасного срока службы.

Такие растворы позволят в дальнейшем избежать появления в дереве жуков, плесени и грибков.

При расчете необходимых показателей стропильной системы ко всем полученным данным рекомендуется прибавлять 10 %.

Этот запас способен в дальнейшем скорректировать возможные неточности и улучшить качество стропильной системы.

Максимальная длина бруса для стропил и мауэрлата – 6 метров. При ее недостатке можно прибегнуть к увеличению длины с помощью наращивания, стыковки или соединения.

Для выполнения каркаса нужно выбирать древесину с влажностью не более 25 %. Возможны используемые элементы из бревен, брусьев и досок.

Чтобы исключить попадание воды на стены, предусматривается свес. Для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски-«кобылки».

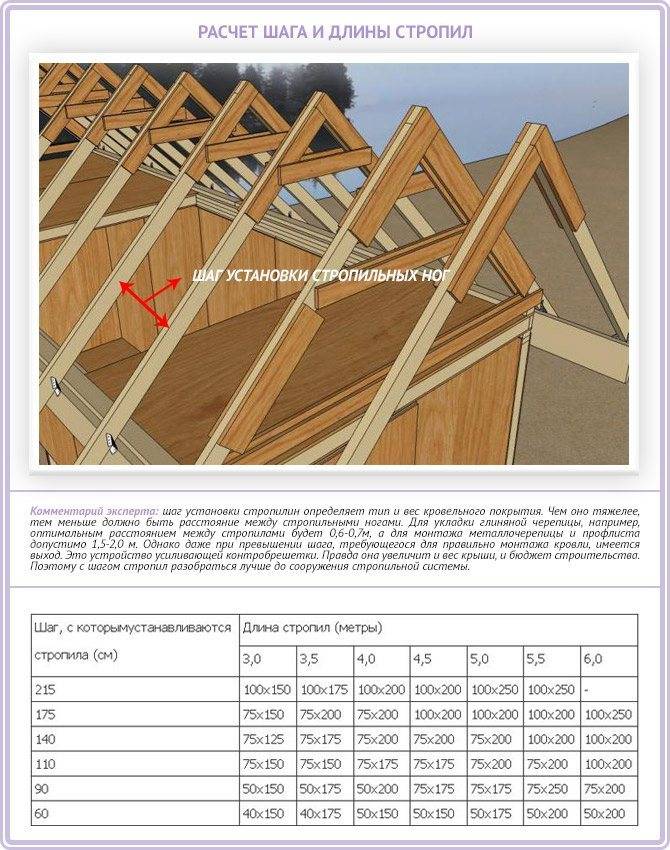

Зависимость шага стропил от кровельного материала

Кроме снеговых и ветровых нагрузок, относящихся к переменным, на кровлю действует и постоянная (статическая), усилие которой, зависит от используемого кровельного материала. Не секрет, что различные виды кровли обладают собственной массой, которая может отличаться в 10 и более раз.

Правильный выбор материала оказывает влияние не только на верхнюю, но и на все остальные части конструкции жилого дома и других строений. Недаром, при проектировании фундамента необходимо заранее определиться с выбором кровли.

Кровля из профлиста

В настоящее время, одним из наиболее распространенных кровельных материалов, является профилированный лист, выпускающийся оцинкованным или с последующим полимерным покрытием. К отличительным особенностям профлиста отнесят следующие параметры:

  1. Высокая коррозионная стойкость;
  2. Как следствие, продолжительный (более 15 лет) срок эксплуатации;
  3. Легкий монтаж даже без необходимой квалификации;
  4. Малая масса листа (вес 1 м2 составляет 4-5 кг).

Так как данный кровельный материал не оказывает высокой нагрузки на стропильную систему, расстояние между элементами выбирается максимально возможным для того или иного угла наклона. Кроме этого профлист не требует высоких прочностных характеристик от обрешетки крыши. Все это вкупе позволяет минимизировать общую нагрузку на фундамент и стены.

Кровля из металлочерепицы

Вторым распространенным видом стальных кровельных материалов является металлочерепица. Этот вид профлиста, удачно имитирующий натуральный глиняный материал, но с меньшей массой (в 10 и более). Особенностью стропил под металлочерепицу является меньший размер сечения.

Выбирая, на каком расстоянии устанавливать стропила, в первую очередь следует руководствоваться динамической нагрузкой. Как и профлист, металлочерепица не требовательна к размерам стропильных ног и хорошо монтируется на обрешетку из дюймовой доски хвойных пород. Все это делает металлическую кровлю малозатратной.

Стропильная система под ондулин

В 21 веке на смену волнистых листовых материалов пришел более долговечный и легкий аналог – ондулин. Среди прочих — самый легковесных материал. Масса листа не превышает 6 кг.

Малая толщина листов ондулина при углах скатов менее 15о требует обустройства сплошной обрешетки из листов фанеры, например, что потребует соответствующего шага стропил

На это следует обратить внимание при расчетах

Шиферная кровля

Не так давно, широкое распространение имел волнистый материал из асбесто-цементной смеси, называемый шифером. Высокая масса и хрупкость – основные недостатки, однако и поныне он находит своих поклонников при строительстве различных хозяйственных построек.

Высокая масса, сравнимая с весом глиняной черепицы не позволит применить ту же стропильную систему, что и под металлочерепицу. Строительными нормами определен минимальный угол уклона крыши из шифера в 22о и более. В противном случае нагрузка от самого материала и стропильной системы с обрешеткой превышает допустимые параметры. Шаг наклонных брусьев, как и их сечение выбираются индивидуально в каждом конкретном случае.

Поликарбонат на крыше

В последние годы все чаще на крышах веранд и беседок стал использоваться искусственный полимерный материал – поликарбонат. Выпускаемый в двух исполнениях – монолитный и сотовый. Первый по своим свойствам схож с обыкновенным кварцевым стеклом, но значительно превосходит его по прочности. Второй обладает меньшими механическими свойствами, но высокой теплоизоляцией и светопропускной способностью.

Сотовый поликарбонат стандартно значительно легче монолитного собрата. Его используют в качестве кровли без использования обрешетки при условии шага, не превышающего ½ ширины листа материала. Высокая прочность монолитного аналога также позволяет избегать поперечных стропилам элементов. Достаточная гибкость позволяет крыть полукруглые крыши на металлическом каркасе, шаг которого не превышает 0,9 метра.

Тематический материал:

Стропила под мягкую кровлю

Оригинальный узор можно получить благодаря использованию мягких кровельных материалов, стелящихся при помощи клеевого слоя. Устанавливаются которые на сплошную обрешетку из фанеры или ОСП. Шаг стропил должен позволять закрепить листы, поэтому его выбирают кратным ½ ширины. При условии стандартных размеров фанеры 1520х1520 мм, межосевое расстояние между стропилами будет равно: 1520:3=506 мм.

Шаг стропил под утеплитель

  Монтаж жилых подкровельных пространств часто совмещают с укладкой листов утеплителя в стропильном промежутке. Наиболее распространены плиты с размерами 600х1000мм. Эти параметры и используем в качестве отправных.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

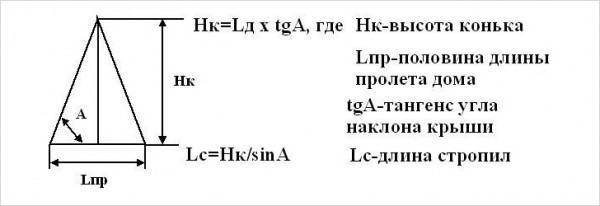

Формула расчета высоты конька двухскатной крыши

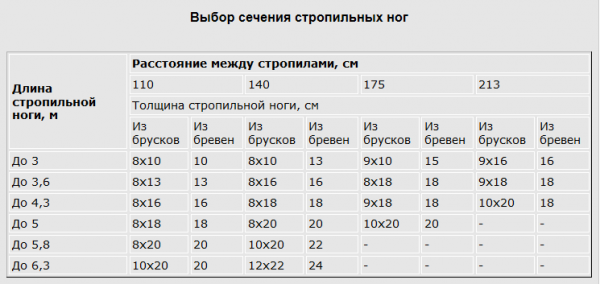

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

  1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
  2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
  3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
  4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
  5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

  1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
  2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
  3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

  1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
  2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

  1. Вагонка.
  2. Блок-хаус.
  3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
  4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Что такое стропильная система?

Это сборная каркасная конструкция крыши, состоящая из множества деревянных или металлических деталей. Она опирается на несущие стены, являющиеся надежным основанием для всех вышележащих элементов. Стропильная система служит своеобразным скелетом, на основании которого производится утепление, паро— и гидроизоляция крыши, а также укладка кровельного финишного кровельного слоя.

Стропильная система

Составные элементы стропильной крыши, и их основные характеристики:

  • Мауэрлат. Брус из хвойной породы, который является связующим элементом между стропилами и нижележащими конструкциями. Имеет квадратное поперечное сечение со стороной 100 или 150 мм. Мауэрлат укладывается вдоль несущей стены по всей ее длине. При помощи мауэрлата нагрузки от кровли равномерно распределяются по всему зданию.
  • Лежень. Брус, имеющий квадратное сечение аналогичное мауэрлату. Он укладывается поперечно несущим стенам, так как служит для перераспределения нагружения от кровельных стоек.
  • Стропильная нога. Из этих элементов создается основная треугольная конструкция кровли, испытывающая всю тяжесть внешних атмосферных воздействий (дождь, ветер, снег, град и т.д.).
  • Стойка. Вертикальные связующие элементы, распределяющие сжимающие нагрузки от конькового узла по всей площади несущих стен. Выполняются из квадратных брусьев, длина ребра которых определяется расчетом.
  • Затяжка. Является завершающим горизонтальным элементом треугольника из стропильных ног, не позволяющий им расползтись под давлением внешних нагрузок и собственного веса крыши. Используется в системах с висячими стропилами.
  • Подкосы. Воспринимают и перераспределяют изгибающие нагрузки от конькового узла.
  • Обрешетка. Состоит из досок, брусков или фанерных листов (в случае последующей укладки битумной черепицы), которые располагаются относительно стропильных ног под прямым углом, являясь при этом дополнительным жетсткостным элементом.
  • Конек. Место стыка двух скатов крыши.
  • Свес. Кровельный элемент, выступающий за несущие стеновые конструкции на расстояние около 0,4 м. Его назначение – ограничить проникновение влаги к стенам.
  • Кобылки. Эти элементы присоединяются к концам стропил в случае, если они имеют недостаточную длину для организации свеса.
