Виды и схемы стропильных систем: обзор и рекомендации для монтажа стропильной системы крыши

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Основные узлы стропильных систем

К основным узлам стропильной системы кровли можно отнести:

  • Стропила. Они выполняют функцию скелета, оказывая поддержку внутренних и внешних элементов крыши, а также служат основой для прокладки коммуникаций;
  • Мауэрлат. Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Он выполняет важную функцию – равномерное распределение нагрузки всей конструкции;
  • Прогон. Предназначен для скрепления между собой стропильных ног и может располагаться как сверху, так и сбоку;
  • Затяжка. Служит для фиксации стропил в нижней части конструкции;
  • Подкосы и стойки. Обеспечивают максимально устойчивое расположение стропильных балок;
  • Конек. Место соединения скатов кровли;
  • Кобылки. Это продолжения стропильных ног, которые иногда обустраиваются;
  • Ригель. Необходим для качественной и надежной опоры несущих элементов;
  • Лежень. Поперечный брус, необходимый для распределения нагрузки.

Кроме перечисленных элементов, в конструкцию входят узлы крепления стропильной системы кровли. При их выполнении необходимо обязательно соблюдать определенные правила.

Важно! Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы.

Следует использовать такие виды креплений:

  • С упором на конец перекладины;
  • Зубьями в упор;
  • Зубьями в шип.

Выбирать количество зубьев следует в зависимости от уклона ската, а дополнительная надежность конструкции может быть создана при помощи уголков из металла.

К основным узлам крепления стропильной конструкции относятся:

  • Балочный узел;
  • Мауэрлатный узел;
  • Коньковый узел.

Балочный узел

Крепление выполняется специальными метизами с уголками из металла, или древесными брусьями, шипами и накладками.

Внимание! Если кровля выполнена из материалов с незначительным весом, а уклон ее ската не превышает значение 35º, то следует размещать основания опор таким образом, чтобы они упирались в площадь большую, чем сама балка.

Мауэрлатный узел

Такое крепление может быть выполнено как по жесткой технологии, так и по скользящей. Жесткая технология предполагает установку между мауэрлатом и стропилом прочного соединения, предотвращая возможность соскальзывания, прогиба или выскакивания. Для этого используются специальные опорные уголки с брусками. Полученный в результате узел скрепляется проволокой с применением метизов. При этом забивать гвозди следует наискосок, чтобы они входили в древесину наперекрест. Последний гвоздь должен быть вбит по вертикали.

В случае скользящего крепления совмещение выполняется с применением специального механизма, который позволяет передвигать стропильную ногу в необходимом направлении. Для этого выполняется врезка на опорах, на которые потом укладывается мауэрлат. Закрепляется конструкция, как и в предыдущем случае, скрещенными гвоздями. Такой способ обустройства узлов соединения позволяет всем узлам стропильной конструкции смещаться в некоторых пределах.

Внимание! Жесткое крепление при неопытности строителей может привести к повреждению стен постройки.

Коньковый узел

В этом случае крепление также может быть выполнено двумя видами – встык и внахлест. При стыковом соединении верхушка опор обрезается со скосом, как и угла наклона крыши. Они опираются в такие же подрезанные противоположные опоры. Крепление выполняется с использованием гвоздей, в количестве двух штук. Их забивают сверху под определенным углом. Швы, которые образуются между опорами, соединяют металлическими накладками или пластинами. Во втором случае скрепление выполняется стыковкой внахлест, не торцевыми частями, а боковыми участками и закрепляются при помощи болтов.

Теплоизоляция металлической стропильной системы ↑

Конденсат представляет опасность не только для стропильной системы, но и для утеплителя. При намокании большинство теплоизоляционных материалов теряют свои полезные свойства, поэтому утеплитель кладут не между стропилами, а под металлическими элементами или же над ними.

Правильный монтаж теплоизоляции поможет избежать образования мостиков холода.

Если утеплитель размещают под стропилами, следует все элементы кровельного пирога размещать выше утеплителя, чтобы избежать образования мостиков холода.

Качественно провести работы с металлом может только специалист. При создании металлической кровельной конструкции следует обратиться к профессиональным кровельщикам, имеющим соответствующий опыт.

Необходимые материалы для крыши пристройки к дому

Стропильная система пристройки с односкатной крышей изготавливается из деревянных балок, поверх которых производится укладка кровельного покрытия (прочитайте: “Как сделать односкатную крышу пристройки к дому своими руками – инструкция по строительству кровли сарая”). Каркас изготавливают из древесины твердых пород, которая была тщательно высушена, обработана антисептиками и грунтовкой. Дополнительно стоит вскрыть все деревянные элементы антипиреновыми веществами. Подобная обработка позволяет существенно продлить срок службы стропильной системы.

Итак, для создания крыши над пристройкой понадобятся:

  • брусья для стропил, опор и прочих конструктивных элементов;
  • обрезная доска для обшивки торцов и обрешетки;
  • гидроизоляционный и утепляющий материал;
  • кровельное покрытие.

Что касается кровельных покрытий, то, как правило, двускатная крыша с пристройкой перекрывается одним и тем же типом материала. В то же время, каждый хозяин исходит, прежде всего, из собственных материальных возможностей.

Толщина брусьев будет зависеть от ожидаемых нагрузок дождевых и снежных осадков, а также общей массы кровельного материала. При этом можно использовать балки с размерами между 120×120 мм и 150×150 мм.

Необходимый инструментарий:

  • электропила или ножовка;
  • дрель;
  • топор;
  • шуруповерт;
  • нож;
  • молоток и мебельный степлер;
  • гвозди и саморезы;
  • рулетка и уровень.

Расход саморезов или гвоздей составляет 8-10 штук на 1 м2. Что касается материала для утепления и гидроизоляции, то к общей площади поверхности прибавляют запас в 10-15 % на стыковку, обрезку и нахлест. Расчет стропил выполняют, исходя из максимального расстояния между ними в 1 м.

Изготовление своими руками

Чтобы правильно изготовить, необходимо обратить особое внимание на разметку стропил. Все без исключения детали будущей кровельной конструкции изготавливаются на земле, для удобства формирования фермы целесообразно использовать специальные козлы

Стропильные фермы рекомендуется предварительно собирать «наживую». Это правило в первую очередь касается торцевых ферм. Готовая конструкция должна устанавливаться параллельно устанавливаемой стене и иметь строго вертикальное положение. Правильность сборки и установки проверяется временным креплением и натягиванием шнура от нижнего угла каждой фермы к вершине противоположной конструкции.

Как выбрать: что учесть?

Стропильная система должна быть выбрана максимально правильно и четко.

При поиске подходящего решения нужно обращать внимание на следующие моменты:

  • прочность;
  • возможность подпереть скаты и кровлю в целом определенного размера и геометрии;
  • создание позитивного эстетического образа здания в целом.

Технические параметры имеют приоритетное значение. Даже самые красивые конструкции, соответствующие принципам дизайна, не проявят своих позитивных качеств, если они прослужат слишком мало. Опытные строители всегда анализируют среднегодовые и сезонные температуры, финансовые возможности застройщиков, предельно возможный темп ветра и тяжесть вышележащей кровли

Во внимание также принимают будущее использование подкровельного пространства, необходимый для него масштаб. Недооценивать ветер, снег и дождь нельзя, поскольку эти факторы могут оказать очень сильное воздействие на кровлю, а через нее и на стропила

Избежать ошибок можно, если посмотреть на уже построенные поблизости и длительное время эксплуатируемые дома. Точно воспроизведя конструкцию их кровли и взаимосвязанную с нею стропильную систему, можно наилучшим образом учесть местную специфику. Но не все идут по этому пути, иной раз ставится задача выработать исключительно оригинальный проект. Тогда придется тщательно собирать исходные данные, проводить скрупулезные расчеты. При отсутствии специальных знаний на помощь лучше привлечь квалифицированных исполнителей.

Проанализировав совокупную нагрузку, создаваемую ветром и снегом, можно обнаружить иногда, что те или иные части стропильного комплекса нуждаются в выборочном усилении

При оценке необходимого угла наклона кровли обращают внимание также и на вид используемого покрытия. Тяжелая металлочерепица или профнастил при очень большом уклоне может самопроизвольно сползать вниз, приходится дополнительно их крепить, усложняя себе работу и удорожая монтаж. Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче

Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов

Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче. Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов.

Нарожник в кровле. Стропильные системы вальмовых крыш – инструкция по монтажу

Когда лежень будет укладываться на стеновой проем или перекрытие, то его высота бывает на см ниже. Монтаж лежня не будет нужен, когда осуществляется монтаж стропильной системы без подкосов на крыше.

Как установить стропила вальмовой крыши – устройство, пошаговое руководство по монтажу

В таком случае, возможно будет осуществить обвязку нижней части стоек так называемыми схватками. Элементы стропильной системы вальмовой крыши включают балку, которая выполняется из опорных частей и находится на нижней опоре параллельно, называют прогоном.

Основной задачей прогона является придача всей системе дополнительную прочность. В таком случае прогон обязан быть расположен таким, чтобы у него имелась дополнительная подпорка. Между прогонами и нижней опорой наиболее оптимальной длиной будет длина не более 4,5 метров. Применение прогонов в общей вальмовой конструкции обусловлено конструктивными особенностями.

Система стропил на вальмовой крыше: устройство и конструкция узлов

В первую очередь с наличием стеновых проемов и перекрытий, позволяющих закреплять расположенный продольно, по отношению к проему или закрепляющую на потолок балку, прогон.

Для обеспечения большего усиления требуется монтировать шпренгеля. При этом нужно учитывать линейные размеры пролета, который потребуется усиливать стропильными элементами. Шпренгеля изготавливаются из бруса или бревна.

Накосные стропила, которые располагаются через стойку по диагонали, будут усиливать нагрузку, трансформируемую уже на шпренгель.

Выбор формы может зависеть от материалов, используемых во время строительства здания. В разных типах построек конструкция стропильной системы вальмовой крыши может иметь упор на разны плоскости, например:. Диагональные накосные стропила имеют обычно большую линейную величину длины, чем у брусьев обычного типа. Для того, чтобы достигать нужную длину придется сращивать брусья. Все получающиеся стыки во время сращивания необходимо усиливать подпорами под подкосы или стойки.

Процесс сращивания брусьев должна проходить так, чтобы узел стыковки по длине получался в точке 0,15хh, в котором обозначение h значит высоту стропила, а именно расстояние между 2 опорами. Проводить расчеты линейной длины брусьев необходимо учитывая общее количество опорных конструкций. Обычно сращивание элементов осуществляют техникой прируба косого типа.

Крышная терминология

После этого стыковочное место стропил стягивается болтами мм. Для того, чтобы обеспечить жесткую фиксацию нарожника к элементу конструкции, необходимо провести подпил верхнего края этой части в одной плоскости с накосными стропилами.

При этом это место соединения необходимо усиливать гвоздями. Для повышения несущего момента всей конструктивной части, можно использовать следующую тактику. С двух сторон нижняя плоскость стропильного элемента усиливается брусками не менее 50х50 мм.

Как раз на этих брусках необходимо размещать нарожники. Однако нужно учитывать то, что они не должны соприкасаться в одной точке с обеих сторон.

Еще одним из важных вопросов, которые будут возникать при обустройстве стропильной системы четырехскатной крыши, это подбор правильной древесины. Для таких кровель отлично подойдет сосна или лиственница

Обращаем внимание!

Для изготовления качественного сооружения нужно применять хорошо просушенное дерево, которое в процессе работы необходимо обработать качественным антисептиком. Для того, чтобы устройство стропильной системы вальмовой крыши обеспечивало безопасность, долговечность, надежность и привлекательность нужно правильно провести расчеты, которые позволят осуществить грамотную разметку, тем самым исключив погрешности. При этом, помимо того, что проводится расчет стропильной системы вальмовой крыши и параметров стропил, необходимо выполнить расчеты нужные размеры всех других элементов, которые будут использоваться в этом сооружении.

Разметку нужно проводить чрезвычайно точно с обозначением тех мест, в которых будут фиксироваться стропила. Эта разметка должна включать в себя отметки для 2 основных точек на мауэрлате нижней обвязке и в по центру конькового бруса.

Как раз здесь и будут укладываться центральные стропила. Для сооружения подобной кровли нужно использовать доски толщиной не менее 50 мм. Связывается это с тем, что подобные доски смогут вы

Основные элементы

Стропила – часть несущей конструкции крыши.

Наслонный тип стропил состоит из следующих деталей:

  • стропильные ноги – расположенные вдоль скатов бруски;
  • лежни;
  • прогоны;
  • подкосы.

Основной функцией стропильных ног является защита крыши от прогибов, часто образующихся в результате воздействия снежного покрова.

Остальные элементы служат для поддержки кровли, снятия нагрузки с остальной ее части и распределения на опорные столбы и стены.

Использование наслонных стропильных конструкций целесообразно в случае, если предполагается использовать в конструкции столбы вертикального типа. Между ними должно оставаться свободное пространство (как минимум 8 метров).

Эти сравнительно небольшие пролеты перекрываются при помощи стропильных ног, расположенных на расстоянии 800–1200 см одна от другой.

Так, при установке стропил надо обращать внимание на то, чтобы верхними концами они упирались в прогоны, а нижними – в мауэрлат. Что касается мауэрлата, который переносит часть нагрузки на стены и является одной из важнейших частей системы стропил, то он должен быть прикреплен к верхнему обрезу стены. Что касается мауэрлата, который переносит часть нагрузки на стены и является одной из важнейших частей системы стропил, то он должен быть прикреплен к верхнему обрезу стены

Что касается мауэрлата, который переносит часть нагрузки на стены и является одной из важнейших частей системы стропил, то он должен быть прикреплен к верхнему обрезу стены.

Для максимальной устойчивости стропильных ног нужно смонтировать подстропильную раму.

Четырехскатные крыши

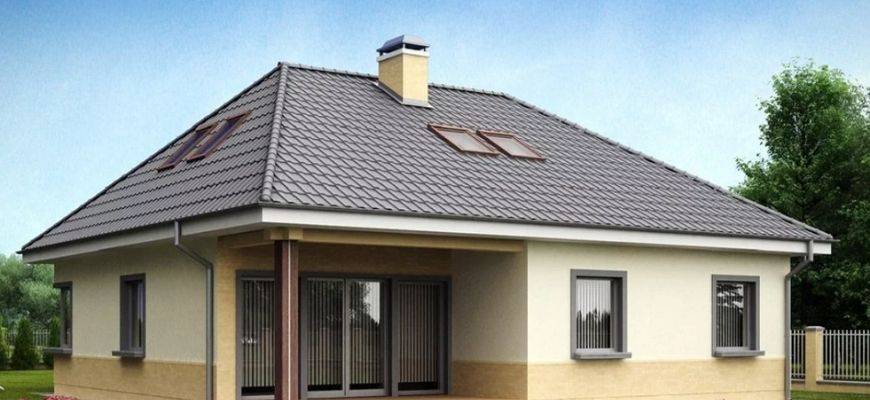

Вальмовая крыша

В основе четырехскатных вальмовых конструкций – равнобедренная трапеция, это форма боковых скатов, а торцевые имеют форму треугольников. Именно они называются вальмами. Считается, что такой вариант имеет высокую сопротивляемость к ветровым нагрузкам. Хорошо устраняются осадки. Большое подкровельное пространство позволяет развернуться, устроить разные типы помещений.

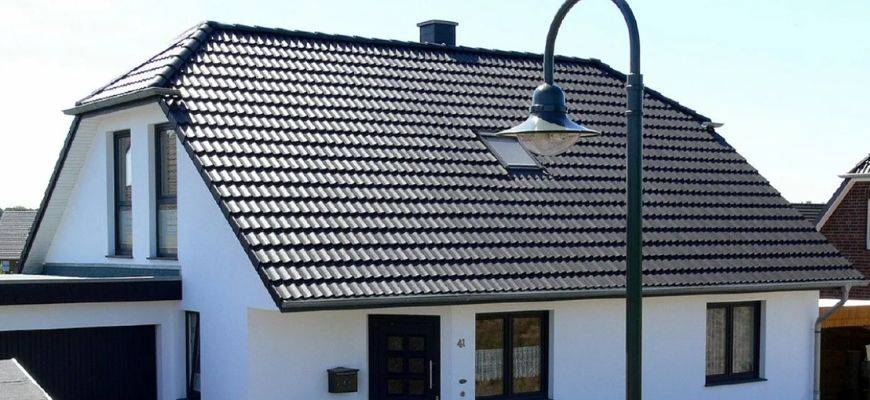

Полувальмовая кровля

Одна из разновидностей вальмовых – голландская или полувальмовая конструкция. Ее считают комбинацией из двух других — двускатной и шатровой.

Треугольные скаты укорочены фронтонами, которые рассматриваются как особенность полувальмовых крыш. Это сказывается на технологии сборки – сначала формируют фронтон, а уже потом под него сооружается стропильная система. Применяется чаще для кирпичных зданий или сооружаемых из других прочных материалов.

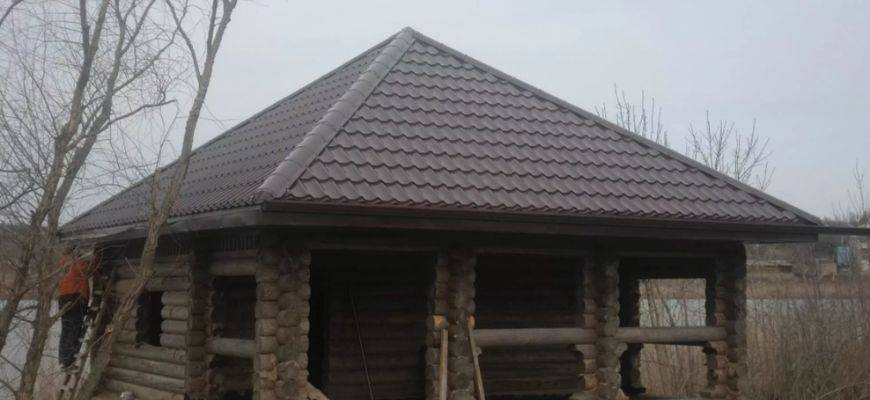

Шатровая кровля

Шатровые конструкции еще называют пирамидальными. Они симметричны с любой стороны: четыре одинаковых ската сходятся в одной точке в форме равнобедренных треугольников. Особенность такой кровли – отсутствие конька, который принимает на себя нагрузку от стропильных ног

Поэтому приходится особенно акцентировать внимание на прочности всей сборки

Иногда она опирается на центральную опору, в других случаях стропила упираются друг в друга, поддерживая форму. Этот вариант применим к небольшим по площади строениям. Главную нагрузку принимают на себя накосные диагональные стропила в торцевых скатах. Шатры отличаются хорошими аэродинамическими характеристиками.

Особенности проектирования

Голландская полувальмовая кровля предполагает по проекту сооружение на начальном этапе фронтона дома. Он может быть запроектирован одним из двух способов:

  • Из стенового материала.
  • Как каркасный модуль, составная часть крыши.

Первый способ используется чаще, так как идет сборка стены из кирпича или блоков. Она естественным образом переходит во фронтон. В данном случае он выполняет роль несущего компонента для мансарды.

Угол уклона

Угол уклона рассчитывается, исходя из характеристик местности, где обустраивается крыша частного дома, и из архитектурных задач. Насколько высоким должно быть мансарднное пространство, какие элементы встраиваются в крышу дополнительно — слуховые или мансардные окна, другие характеристики влияют на расчет.

В среднем ориентируются на оптимальные величины уклона от 15 до 45 градусов.

Варианты стропильной системы

Четырехскатные вальмовые и шатровые виды крыш отличаются сложным проектированием, для них необходимы специфические стропильные системы.

Для каждого проекта подбирается свой вариант поддерживающего каркаса: с висячими стропилами, наслонными или шпренгельный с опорой на фермы.

Особенности монтажа

Четырехскатные крыши разных видов собираются из большого количества элементов, используются сложные стропильные системы. Проектируются индивидуально для каждого строящегося дома.

Достоинства и недостатки

Четырехскатные крыши разного типа:

  • Более сложные по проектированию, а также сборке, по сравнению с одно- или двускатными.
  • Позволяют придать строению своеобразный внешний вид, но требуют большего количества расчетов, тщательной проработки стропильной системы.
  • В конструкциях задействовано много узлов и элементов. Это может создавать проблемы при сборке, а также сказывается на устойчивости поддерживающего каркаса.

Варианты проектирования

Четырехскатные крыши имеют множество модификаций. Создаются своеобразные по дизайну и конструктивным особенностям кровельные конструкции.

В качестве материала покрытия применяются все возможные: от наиболее массивных до самых легких.

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

  • Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
  • На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
  • Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
  • Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
  • По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Из какого дерева делают брус для строительства дома

Решая, какой брус выбрать для строительства дома, важно также знать: брус из какой древесины лучше всего выбрать для строительства жилого дома?

Чаще всего этот пиломатериал изготавливается из хвойных пород дерева:

  • Сосна. Этот материал распространен, недорог, достаточно плотен, чтобы дом получился надежным и защищенным от холода. Недостаток – образование грибков, но против них существуют специальные пропитки.
  • Ель. Этот материал более рыхлый, чем сосна, а значит, теплопроводность его выше благодаря воздушным пустотам.
  • Лиственница. Ее теплопроводные качества еще выше, она менее подвержена заражениям вредителями, а также значительно более устойчива к воде – от нее лиственница становится только тверже.
  • Кедр. Это дорогой материал, но качество его стоит своих денег: кедр мало усыхает, исключительно прочен, влагостоек и устойчив к гниению и поражению насекомыми.

Лучший вариант для строительства жилого дома – сухая зимняя древесина. Построенный из нее коттедж будет безопасным, удобным и хорошо сохранится. Если вы сомневаетесь в сухости материала, лучше дополнительно его подсушить.

Несколько общих советов насчет проверки качества древесины:

  • Выбирайте пиломатериалы, у которых светлые торцы – они будут легко пилиться.
  • Расстояние между годичными кольцами должно быть одинаковым.
  • Грани должны быть ровными. Проверьте это, поочередно кладя брус каждой гранью на ровную поверхность.
  • Недопустимы резкие изменения цвета, обязателен одинаковый окрас как на торцах, так и по бокам.

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.
