Что нужно знать об электрике в бане: теоретические сведения о нормативах, схемах подключения и оборудовании

Требования к безопасности

Все нормы для бань и саун изложены в ГОСТ 50571.12-96, СНиП II-Л.13-62, а также в седьмом издании ПУЭ (глава 7). Чтобы было проще разбираться, основные требования собраны в этом разделе:

  1. Разводку проводов можно проводить как закрытым, так и открытым методом. Первый подойдет для деревянных строений и для случаев, когда поверхность уже обшита отделкой. Для прокладки используется кабель-канал или гофра из ПВХ, применять металлические трубы и другие элементы, проводящие ток, запрещено.
  2. Лучше всего использовать кабель, выдерживающий нагревание как минимум до 170 градусов. Подойдут медные варианты РКГМ, ПРКС, ПВКВ, ПРКА. Также можно применять одножильный или многожильный ПМТК, рассчитанный на работу при температуре до 200 градусов. Из зарубежных аналогов подойдет OLFLEX HEAT 205, разработанный для использования в саунах. Что касается других помещений в бане, где температуры не такие больше, там подойдет ВВГнг-LS.

  3. Нельзя использовать кабель с металлическими элементами в оплетке, так как из-за влажности и температуры они начнут быстро ржаветь. При открытом способе прокладки до горючей поверхности должно быть не менее 10 мм. Обязательно использовать негорючую прокладку, которая выступает с обеих сторон на сантиметр.
  4. Розетки, выключатели и распределительные коробки в парилке устанавливать строго запрещено. Они должны выноситься за пределы помещения и располагаться в самом удобном месте, чтобы было проще прокладывать кабель. Все металлические элементы (корпус печи, светильника и т.д.) следует обязательно заземлять, также строение надо оснастить молниезащитой.
  5. В распределительном электрощитке обязательно ставить автоматические выключатели для защиты от замыканий и УЗО. УЗО выбирать так, чтобы ток срабатывания не превышал 30 мА, а лучше – 10 мА.

  6. Вести кабель над печью нельзя, лучше выбирать место на удалении от нее. Соединять провода можно с использованием колодок, пайкой, специальными гильзами или сваркой. Использовать скрутки запрещено, так как в сложных условиях такое соединение не обеспечивает необходимой надежности.
  7. При выборе мощности оборудования учитываются нормы освещения для разных помещений в бане. В парилке, раздевалке, комнате отдыха и душевой минимальный уровень – 75 люксов, если есть бассейн, то там норма от 100 люксов и больше.
  8. Если естественного освещения в помещениях нет, стоит оборудовать аварийный свет, который позволит безопасно покинуть помещение при перебоях с подачей электроэнергии по основной линии.
  9. При проходке кабеля через стену нужно вставлять кусок металлической трубы. Это необходимо для того, чтобы исключить повреждение кабеля при деформации стены.
  10. При выборе светильников и розеток для всех помещений учитывать условия использования. Для мест с повышенной влажностью выбирать модели с классом защиты IP65 или выше. В раздевалках или коридорах можно ставить стандартное оборудование.

Меры предосторожности при выполнении проводки

  1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
  2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
  3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В.

  4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
  5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
  6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
  7. В щитке рекомендуется обозначить все элементы маркером.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

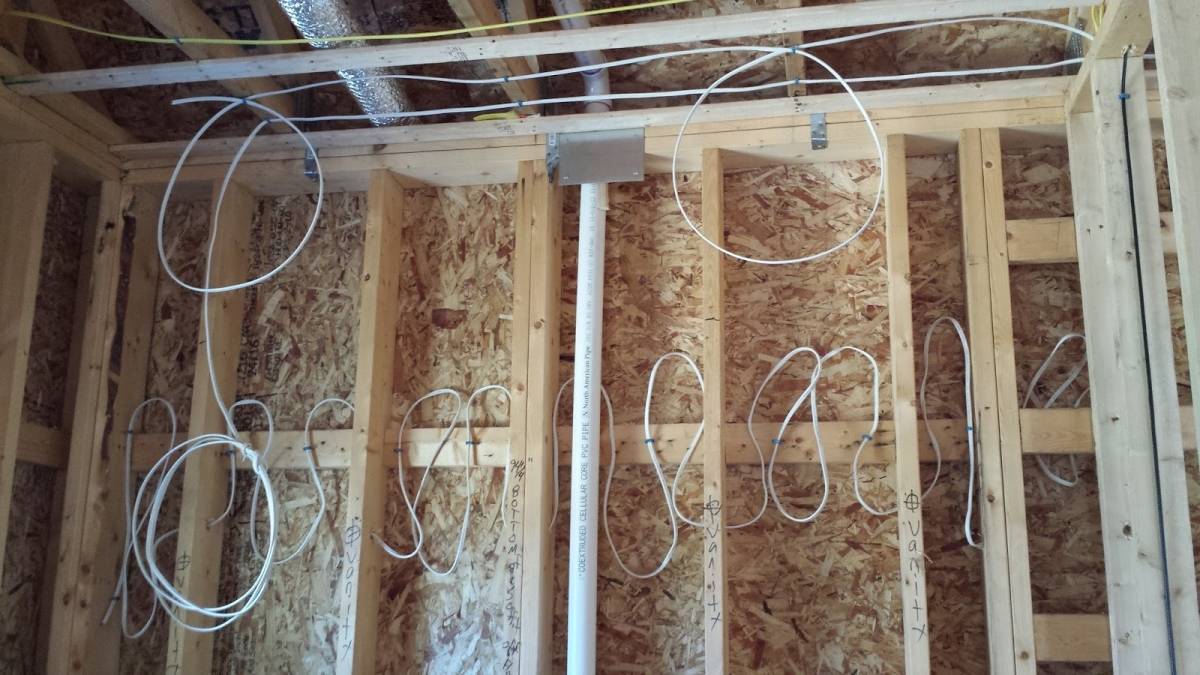

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Выбор понижающего трансформатора

Выбор модели электротрансформатора производится по нескольким параметрам.

Входное напряжение

В быту используется напряжение 220 вольт, что должно соответствовать параметрам первичной обмотки. Модели, применяемые на производстве, для уменьшения тока и сечения проводов изготавливаются с первичной обмоткой, рассчитанной на 380В.

Выходное напряжение

Должно быть 12В. При наличии нескольких выводов и отсутствии маркировки производится пробное включение с проверкой параметров катушек вольтметром.

Мощность

Выбирается по суммарной мощности всех светильников, подключенных к трансформатору с запасом в 20%.

Например, для 3 ламп мощностью 60Вт необходимо питающее устройство мощностью не менее, чем Р=60*3*1,2=216Вт.

Степень защиты от окружающей среды

Есть мнение, что все электроприборы, в том числе электротрансформаторы, используемые в бане, должны иметь степень влагозащиты не менее IP67. Однако это относится только к аппаратуре, устанавливаемой во влажных помещениях.

В остальных комнатах используются обычные электроприборы. Поэтому установка понижающего трансформатора с усиленной влагозащитой в баню приведет к удорожанию монтажа электропроводки.

Изготовление трансформатора для бани своими руками

Если есть в наличии электротрансформатор соответствующей мощности, то его можно переделать в трансформатор для бани 220 на 12 вольт.

Для этого необходимо перемотать вторичную обмотку:

  • измерить напряжение Uвых на выводах аппарата;
  • разобрать магнитопровод;
  • снять катушку;
  • размотать первичную обмотку, считая витки Nстар;
  • вычислить необходимое число витков по формуле Nнов=Ncтар/Uвых*12В;
  • рассчитать ток во вторичной обмотке по формуле I=Pтр/12;

  • по специальным таблицам или при помощи онлайн-калькулятора определить необходимое сечение намоточного провода;
  • намотать вторичную обмотку;
  • закрепить провод и обмотать катушку киперной лентой или стеклолентой;
  • собрать магнитопровод;
  • проверить электротрансформатор в работе.

В некоторых ламповых приемниках в трансформаторах есть 2 обмотки по 6,3В. Последовательное соединение этих катушек дает 12,6В, но сечение проводов этих обмоток не позволяет использовать этот трансформатор 12 В для бани.

Перевод освещения на пониженное напряжение увеличивает безопасность людей, но при этом возрастает ток потребления ламп. Поэтому необходимо усиливать питающие кабеля и автоматы защиты.

Общие положения по электропроводке

Электрическая проводка в парной выполняется по определённым правилам. Существуют требования ПУЭ, которые разрабатывались для строений с повышенной влажностью. Основными правилами являются следующие:

  • вся фурнитура должна размещаться в предбанном помещении или зоне отдыха;
  • в моечной и парной нельзя размещать розетки;
  • не допускается помещение токоведущей трассы в трубки из металла;
  • плафоны для осветительных приборов должны быть герметичными;

  • электропроводка не может быть выполнена над печкой;
  • для помещения следует сделать защиту от молнии;
  • если баня изготовлена из дерева, то под трубы понадобится подкладывать пластины листового асбеста;
  • если проводка проходит посреди горючих элементов, то пластины нужно размещать как под проводом, так и над ним.

Если опыта нет, рекомендуется пригласить квалифицированного специалиста, который поможет провести все расчёты и установить необходимые приспособления

Если данной возможности нет — во всех моментах можно разобраться самостоятельно, однако важно изучить все нюансы. Специалисту следует дать приблизительный план расположения розеток, осветительных приспособлений и выключателей

Понадобится предварительно рассчитать общую мощность устройств — это позволит электрику подобрать требуемое сечение для электрокабеля.

Электричество в парную будет подаваться от основного распределительного щитка с отдельным заземляющим контуром. Проводка выполняется в том месте, где она будет меньше всего заметна. Минимальное расстояние от радиаторов и трубок — 1,5 м. Не допускается выполнять проводку в крайних частях помещения или напротив входа. Существуют следующие правила:

  • напряжение питания проводится через УЗО и АВ;
  • таким же образом проводится трансформатор для понижения, который будет использоваться для того, чтобы осветить парную и моечную;
  • рекомендуется использовать кабель ВВГнг-LS 3х2,5 мм, который производится из меди и имеет специальную оболочку;
  • щиток, основное устройство для выключения и коробки для распределения монтируются в предбаннике;
  • чтобы протянуть провод через стенку в бане, понадобится просверлить углубления в центральной части бревна и вставить туда трубку из стали;
  • проводка может быть металлической, гофрированной или пластиковой;
  • проводку рекомендуется делать открытой и проходить через чердачное помещение;
  • скрепление проводов должно быть клеммным;
  • не допускается скручивание проводов;
  • оплётка проводов не должна быть виниловой или резиновой.

В большинстве случаев выполняется открытая проводка. Она проходит в специальных кабельных каналах под потолком. В парной термостойкий провод понадобится пропустить сквозь перегородку между моечной и парилкой через гильзу из стали. После этого он должен попасть в осветительный прибор, который расположен на месте выхода провода из перегородки.

Рекомендуется использовать гофрированный провод марки H07RN-F.

Помещения в бане

В бане помещения различаются по назначению, и от этого зависят требования к эл. проводке.

Парная

Зоны в парной

В парной запрещены любые выключатели и розетки. Светильники должны иметь степень защиты IP65. Светодиодные или энергосберегающие лампы не применяются, так как электронная схема этих ламп не работает при высоких температурах. Само помещение парилки делится на четыре зоны по температурному режиму. Подключение производится без распределительных коробок и соединений, напрямую.

  1. Печь. Здесь запрещена установка любых электроприборов, кроме самой печи.
  2. Самая “холодная” часть, обычно ниже нижней полки. Здесь отсутствуют особые требования к электропроводке, кроме общих для бани.
  3. Полки. Провода должны выдерживать не менее 180 градусов, а светильники – 125.
  4. Самая “горячая” часть, под потолком. Разрешены только приборы управления нагревом.

Схема монтажа освещения в парилке

Схема монтажа освещения в парилке: 1 – электросчетчик, 2 – вводной автомат на дом, 3 – вводной автомат бани, 4 – распредкоробка, 5 – выключатель освещения, 6 – защитная труба, 7 – провод заземления, 8 – патрон электролампочки, 9 – защитное стекло, 10 – стена между парилкой и предбанником.

Возможные ошибки электропроекта:

  • Нарушение температурного режима – выбор обычного провода вместо термостойкого или проектирование светильника на потолке.
  • Отсутствие в проводе, питающем светильник, заземления.
  • Проектирование выключателя или аппаратуры управления печью внутри парной.
  • Установка распределительной (распаячной) коробки внутри парной.
  • Проектирование светодиодных светильников или энергосберегающих ламп.

Важно! Печь обязательно должна быть заземлена!

Душевая

В душевой, как в парилке, выключатели и розетки устанавливать запрещено. Это помещение с повышенной влажностью и розетки разрешены только в квартирах. Светильники должны иметь степень защиты IP45.

Предбанник, раздевалка, комната отдыха

Особых требований нет, однако проводка, согласно ПУЭ, выполняется открытым способом, в трубе или кабель-канале. Прокладка в металлических трубах и гофрах запрещена.

Ошибкой проекта электроснабжения будет установка герметичных светильников, розеток и выключателей. Это не противоречит ПУЭ, но ограничивает в дизайне и ведёт к дополнительным расходам – герметичная аппаратура дороже обычной и не представлена в широком ассортименте.

Установка и подключение светильников

Световые лампы, устанавливаемые в помещения бани, должны иметь степень защиты оболочки не ниже IP 44, а также мощность не более 75 Вт. Плафоны на лампочки необходимо использовать преимущественно стеклянные, так как пластиковые – более склонны к деформированию. Корпуса выбирают металлические, подключенные к защитной жиле.

Наиболее рекомендуемое место установки светильников в парилках – это на стенах, а не на потолках, поскольку под потолками уровень температуры считается наивысшим. В парилках используют напряжение (12 В), следовательно необходимыми являются понижающие трансформаторы, размещенные за пределами парилки.

Розетки рекомендуется монтировать исключительно на стенах, за пределами парильной комнаты. Это может быть комната для досуга или прихожее помещение. Высота над полом порядка – 90 – 100 см. предлагается в целях дополнительной электробезопасности выбирать модели корпуса электрозеток с крышками. Класс защиты не более IP-44.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

  1. Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
  2. В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
  3. При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.

  4. Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.

Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.

Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.

Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Воздушный способ провидения электропроводки

Как водится, электросчетчик, обычно ставят в доме, потому наиболее удобный и легкий вариант – сделать электропроводку по воздуху, подальше от дверей. Если расстояние от дома до бани, больше 25 метров, вам потребуется установить дополнительную опору. Так же стоить, отметить, что если кабель будет проходить над проезжей частью, его высота должна быть не менее 6-ти метров. А если получится так, что кабель будет тянуться над пешеходной зоной, в этом случае его высота должна быть не меньше 3,5 метров. Когда электропровод уже прикрепляют к зданию, его высота от земли должна быть минимум 2,75 метра и более.

Как правило, для воздушного подключения используется самонесущий изолированный кабель, сокращенное название – СИП. Этот вид кабеля, подразделяется на такие виды: СИП-2А, СИП-3 и СИП-4. Гарантия производителя на такой кабель – 25 лет. Но в действительности, срок службы его намного дольше, благодаря покрытию специальным атмосферостойким и светостабилизированным полиэтиленом, а так же устойчивости к сильным перегрузкам, этот тип проводки можно так же использовать в дизайне ванных.

Кабель необходимо покупать с сечением не меньше 16-ти кв. миллиметров. Такой кабель пропускает ток до 63 Ампер, что при однофазном подключении соответствует мощности тока в 14 киловатт, а при трехфазном в 43 киловатта. Такого запаса мощности, вполне должно хватать для бани.

Отдельно стоит остановиться и на недостатках СИПов. Жилы кабеля с таким сечение довольно сложно сгибать, поэтому ввести такой кабель в автомат защиты порой очень сложно. Ну и скрыть их, такой способ будет считатся скрытой электропроводкой.

СИП – это провод из алюминия. А, как известно алюминиевый провод, запрещено вести по чердакам. Поэтому, если кабель будет заходить в какие-то строения, его необходимо будет менять на другой, более подходящий, обычно это кабель ВВГ НГ или NYM с 10-ти миллиметровым сечением.

Для выполнения переходов, вам необходимо будет использовать специальные анкерные переходники-зажимы из меди и алюминия. Ввод в стену из дерева производится через втулку из метала. Все это удовольствие стоит недешево. К примеру, кабель СИП-4 2х16 вам обойдется в пределах 23 рублей за погонный метр.

После всех действий советуем установить автоматический выключатель.

Подведение силового кабеля к зданию бани ↑

Идеальный вариантом будет, если в баню удастся провести электричество от центрального распределительного щитка через специально выделенную для этого линию подачи электроэнергии. Проложить силовой кабель, подвести его непосредственно к бане можно 2-мя способами: «земляным», когда провод прокладывается под землей, и «воздушным», когда он ведется по воздуху. Способы должны быть предусмотрены проектами самих бань.

Это наиболее надежный способ, но подходит он не всегда. Предварительно на приусадебном участке следует закончить все земледельческие работы и подтвердить факт того, что провод не придется вести по территории соседа. Под землей прокладывают так называемый «кабель с броней» марки ВБбШв с 4-мя медными жилами, сечение которого составляет 10 кв.мм. Кабель этот довольно дорогой, стоит порядка 200 руб./п.м. Но он чрезвычайно надежный и прочный благодаря  стальной оплетке, проложенной между его пластиковыми оболочками. Соответственно, его не смогут перегрызть кроты, мыши и прочие грызуны. Кабелю не страшна земляная усадка.

Не рекомендуется для укладки кабеля применять металлические трубы, так как они — сборники конденсата, который уменьшает срок службы провода. Их допускается применять лишь в местах, где кабель идет по столбу или же по стене. При этом применяют трубу в высоту не

Укладка кабеля под землей: подведение к бане «земляным» способом

Последовательность действий при монтаже кабеля под землей такова:

1. Роется траншея глубиной не

2. Делается ввод кабеля в постройку сквозь стальную втулку. Она необходима для защиты провода при подвижке и полной усадке деревянной стены

Электропроводка в баню должна осуществляться особенно тщательно и осторожно

3. Кабель освобождают от его «брони» непосредственно перед вводом в щиток. Только после этого жилы кабеля подключают к автомату, делая заземление и молниезащиту.

Если вы выберите более экономичный способ, решив провести кабель по воздуху, то учитывайте следующие моменты:

1. Если расстоянии до бани составляет более 25 метров, необходимо поставить опору между промежутками. Воздушная прокладка провода осуществляется с помощью так называемой растяжки, либо же на фарфоровых изоляторах.

2. Кабель должен располагаться на определенной, регламентируемой высоте. Над проезжей частью он не может размещаться ниже 6-ти м над уровнем земли, над пешеходными дорожками — 3,5 м (не ниже). К бане провод крепится на высоте 2,75 м над землей.

Подведение силового кабеля к бане «воздушным» способом

3. Обычно применяется СИП — самонесущий изолированный кабель. Его гарантийный срок службы составляет 25 лет. Кабеля СИП (СИП-4, СИП-3, СИП-2А) имеют специальное полиэтиленовое атмосферостойкое покрытие и особые несущие элементы, устойчивые к перегрузкам. Его сечение должно быть не

4. СИП вводится в помещение бани (но не в саму парилку, так как там алюминиевые провода размещать нельзя) через металлическую втулку. А в парилку вводятся совсем другие провода — NYM, НГ или ВВГ. Хорошо зарекомендовал себя кабель ВВГнг-LS сечением 3х1,5 (его используют для подключения освещения), ВВГнг-LS сечением 3х2,5 (используется для подключения розеток). Изоляция ВВГ не поддерживает горение, уровень задымления в случае тления очень низкий. Для перехода следует использовать герметичные соединители типа «медь-алюминий», СИП нужно крепить на анкерные зажимы, так называемые натяжители.

Шаги 2 и 3: Как сделать стены и потолок

Обустройство парной в бане своими руками не обойдется без отделки стен и потолка. При этом владельцу нужно самостоятельно решить, будет ли нуждаться его парная в утеплении, а в частности, будет ли он использовать фольгу с этой целью.

Многие делают стандартно – с минватой и фольгой. Причем такая схема утепления используется не только в банях из кирпича или блоков, или каркаса, но и в срубах, в банях из бруса. Однако на практике все зависит от того, насколько у вас холодные зимы, как хорошо вы провели герметизацию всего, что можно – стен, подвала, крыши, правильно ли у вас работает вентиляция и многого другого.

Бывает, что достаточно рационально подойти к герметизации, и уже проблем с быстрым остыванием парилки нет. Если же они остаются, или вы на все сто процентов уверены, что в вашем климате без утепления не обойтись, то действуйте по описанной ниже схеме.

Предполагается, что стены парилки у вас уже есть. Сам по себе теплоизоляционный «пирог» одинаков для любых стен. Вам и схема не понадобится, если вы поймете его принцип.

Во влажных и жарких помещениях неизбежно появление конденсата, особенно, когда на улице морозная погода. Этот конденсат обязательно должен испаряться. При этом крайне желательно, чтобы он и не попадал внутрь утеплителя, если в качестве него используется минеральная вата. Потому что испаряться из нее вода будет долго, а ее присутствие сильно снижает теплоизоляционные свойства минваты.

Начинайте обустройство стен парилки своими руками с набивки на стены обрешетки. Однако вам заранее стоит продумать, в каком направлении вы будете в итоге крепить вагонку, потому что контробрешетка делается в перпендикулярном длине вагонки направлении.

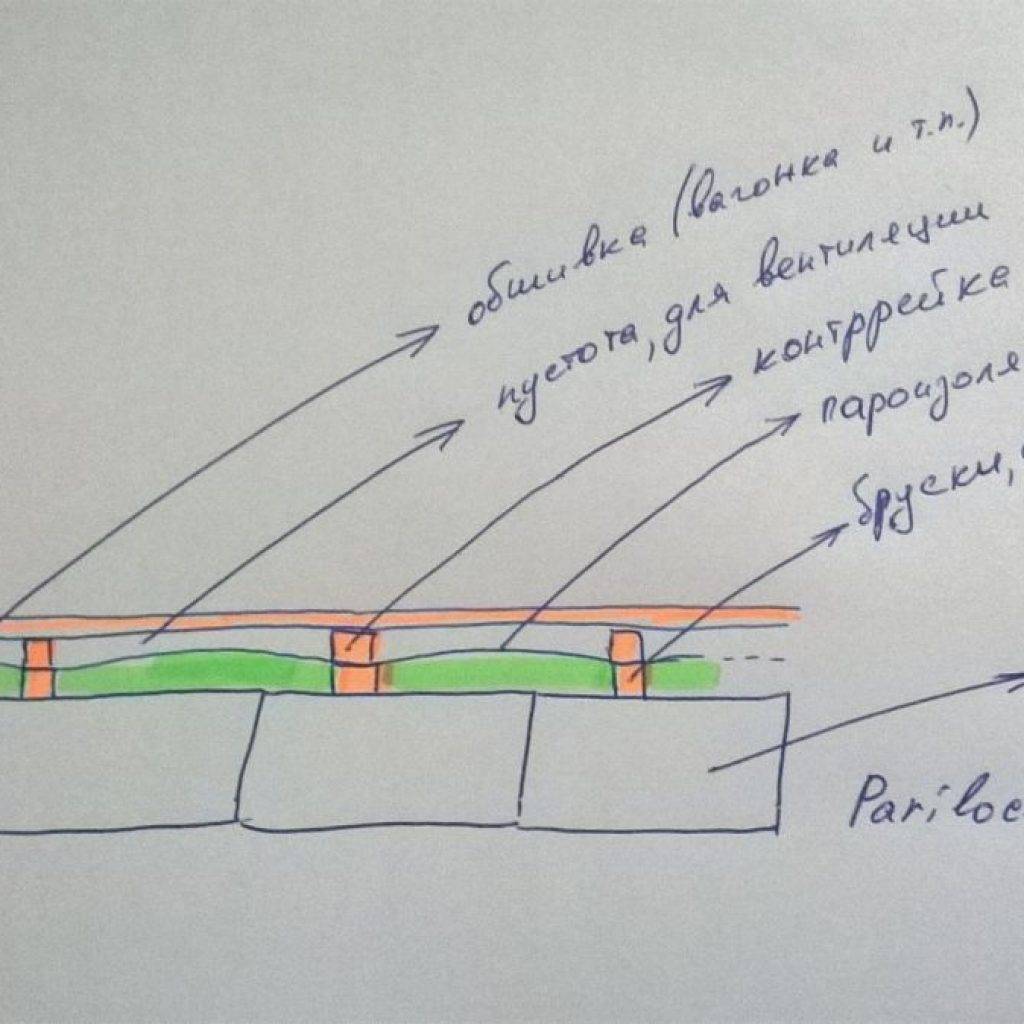

На схеме показано утепление стены, в качестве примера изображена стена из пеноблока. Подробнее о схеме смотрите тут.

А контробрешетка совпадает по направлению с обрешеткой. Итак, сначала выставляете пропитанные антисептиком брусья обрешетки и крепите их к стенам, полу и потолку так, чтобы они смогли держать маты минваты.

Шаг обрешетки делается по ширине утеплителя минус 1-2 см, чтобы сжать утеплитель и он сам себя удерживал за счет расширения.

Утеплитель вставлен между брусков для утепления стены

Поверх обрешетки крепится пленка либо обычная, либо ветрозащита, либо мембрана гидрозащиты, выпускающая пары из утеплителя наружу.

В пространство между брусьями обрешетки вставляется утеплитель. После чего закрывается либо фольгой, либо любой другой парозащитой. Парозащита герметизируется с помощью металлического скотча, к примеру.

Поверх парозащиты набивается контробрешетка, создающая воздушное пространство толщиной 2,5-3 см, достаточное, чтобы вагонка просыхала.

Утеплитель закрыт пароизоляцией и прибиты контррейки

И уже на контробрешетку крепится вагонка. О том, как это делается, можно почитать здесь.

Вообще же для крепления можно использовать саморезы, дюбели, а также скобы.

ВАЖНО! Все сказанное выше о стенах применимо ко всем типам, кроме каркасного. Там несколько иное устройство, читайте подробно в статье: Делаем утепление стен каркасной бани: правильный «пирог»

Потолок в парилке будет либо настильный, либо подшивной

Об устройстве того и другого говорится в этой статье

Потолок в парилке будет либо настильный, либо подшивной. Об устройстве того и другого говорится в этой статье.

В принципе, для утепления годится только подшивной потолок, и его уже сразу делают утепленным со стороны чердака. При этом используются самые разные материалы, но желательно, чтобы они были негорючие и не выделяли ничего вредного при существенном нагреве (мы же помним, что потолок – самая нагреваемая часть парной, ведь горячий воздух стремится вверх).

Узнать больше по потолкам и стенам:

  • Разбираем подробно: как утеплить парилку в бане
  • Делаем утепление кирпичной бани. Почему важнее изнутри, как утеплить стены из кирпича
  • О выборе утеплителя для потолков подробно говорится вот здесь.
  • Как сделать правильно утепление потолка в бане с холодной крышей или мансардой? В чем разница, как не допустить ошибок?
  • Делать утепление потолка бани глиной с опилками или опилками с цементом? Что лучше и есть ли разница?

Выбор проводов и электроприборов для бани

При выборе проводов для электрической проводки следует учитывать размер сечения и материал токопроводящей жилы.

Парилка и моечная

Для этих помещений предназначены кабели или провода, изоляция которых способна выдерживать предельную температуру нагрева до 200 градусов. Здесь может использоваться только жаропрочный провод с сердцевиной из меди:

  • Многопроволочный (гибкий) – до 185 градусов.
  • Одиночный и многопроволочный (гибкий) – до 205 градусов.
  • Импортный (гибкий) – до 200 градусов.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
