Как крепить кабель канал: нюансы установки и прокладки провода в электротехническом коробе

№2. Материал исполнения кабель-канала

Самыми популярными каналами считаются пластиковые, реже используются металлические. Есть еще керамические кабель-каналы, но они дорогие и не очень практичные, потому используются достаточно редко.

Пластиковый кабель-канал для электропроводки

За счет бюджетности и простоты монтажа пластиковые каналы приобрели наибольшую популярность. Изделия изготавливают из ПВХ с добавлением специальных веществ, которые повышают устойчивость материала перед солнечными лучами, огнем и агрессивными химическими веществами. Как правило, каналы имеют П-образное сечение, но могут быть треугольными, в виде полусферы, а также Ш-образными, когда внутри есть перегородки для кабелей нескольких типов. Используются для прокладки слаботочных и силовых линий в жилых помещениях, офисах и на предприятиях.

Преимущества:

  • невысокая цена;
  • минимальный вес;
  • возможна эксплуатация в широком диапазоне температур, от -320С до +900С;
  • достаточно простой монтаж за счет простой системы креплений и невысокого веса;
  • устойчивость к коррозии;
  • достаточное разнообразие. Каналы выпускаются различных форм и цветов, можно подобрать изделие, которое будет максимально похоже на обычный напольный плинтус и выполнено под дерево;
  • за конструкцией понадобится минимальный уход;
  • материал легко режется.

Крышка пластикового кабель-канала устанавливаются максимально просто – никаких дополнительных инструментов не понадобится. Стандартная длина одной секции пластикового канала – 2 м, ширина и высота колеблются от 10 до 60 см, но могут встречаться и другие варианты.

Пластиковый кабель-канал может крепиться к поверхности при помощи саморезов, металлических скоб или дюбель-гвоздей

Неразборное крепление предусматривает приклеивание канала к стене, но тут важно учитывать еще и вес изделия. Чтобы можно было спрятать проводку любой сложности, кроме прямых каналов, выпускаются дополнительные элементы, вроде тройников, углов и заглушек

Отдельные элементы есть даже для розеток и выключателей.

Несмотря на достаточно высокую огнестойкость и способность к самозатуханию, пластиковые кабель-каналы не рекомендуют использовать в помещениях с повышенной пожарной опасностью.

Металлический кабель-канал для электропроводки

Металлические изделия выдерживают повышенные нагрузки, потому используются преимущественно на предприятиях, а не в жилых помещениях. Их применяют для внутренней и внешней прокладки кабелей. Изделия отлично подходят, когда надо спрятать внушительный пучок проводов.

Металлические кабель-каналы изготавливают из:

  • оцинкованной стали;
  • анодированного алюминия.

Коробиз оцинкованной стали обладает высокой механической и коррозионной стойкостью, становится защитой от электромагнитных лучей, поэтому часто используется для прокладки кабелей систем видеонаблюдения и оповещения.

Короб из анодированного алюминия также становится хорошим барьером для электромагнитных лучей, он устойчив к огню, механическим воздействиям, долговечен, не боится солнечных лучей.

Металлический кабель, как правило, имеет П-образную форму, может быть цельным или перфорированным. Если основание горючее, то использовать необходимо цельный канал. Отдельно стоит выделить лестничные каналы – они используются только в производственных условиях. К основанию каналы крепят дюбелями, анкерами или болтами.

Основные преимущества металлических кабель-каналов:

устойчивость к огню;
высокая прочность, позволяющая выдержать вес целого пучка силовых кабелей;
долговечность и устойчивость к механическим повреждениям;
защита от электромагнитного излучения, что важно для кабелей связи.

Из минусов отметим более сложный монтаж по сравнению с пластиковым каналом: так как вес металла больше, усложняется и процесс установки, но назвать эти работы особенно трудными все равно нельзя. Благодаря наличию крышки с защелкой сборка проводится в достаточно короткое время. Сложные системы собираются за счет наличия Т- и Х-образных деталей, а также углов разной конфигурации.

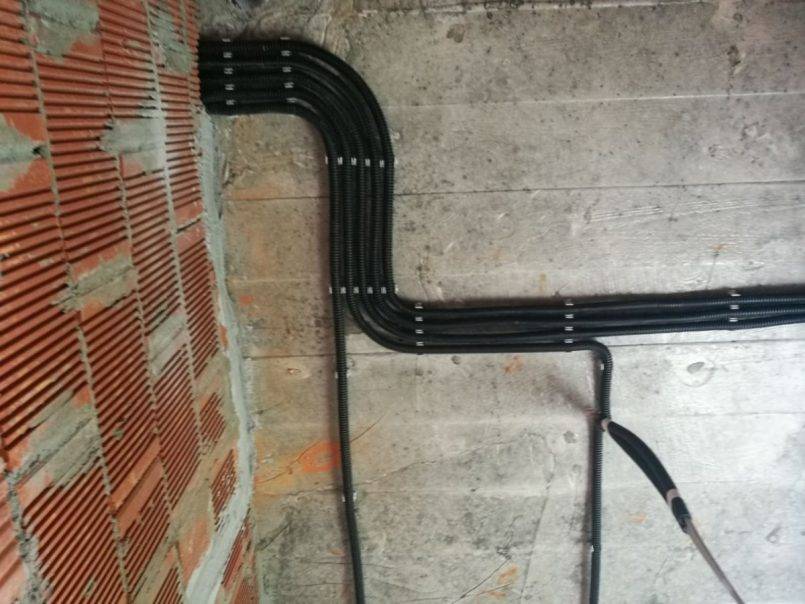

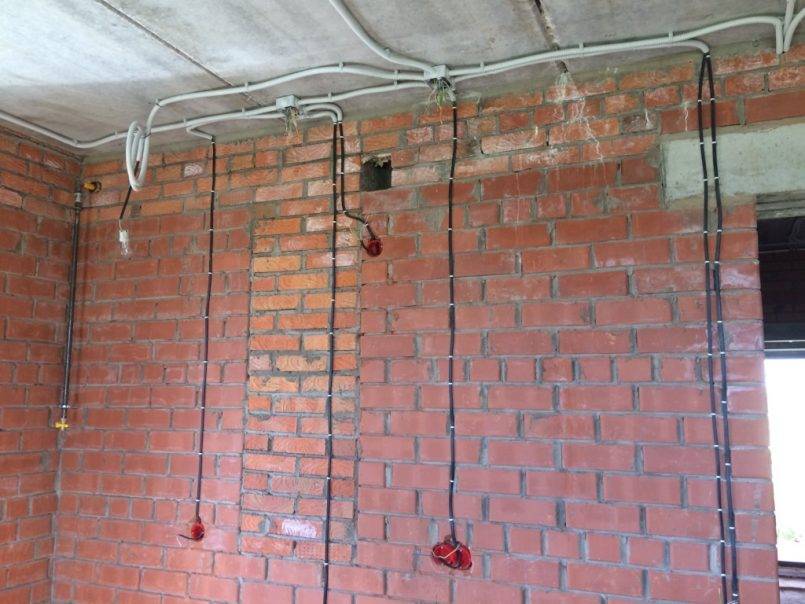

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

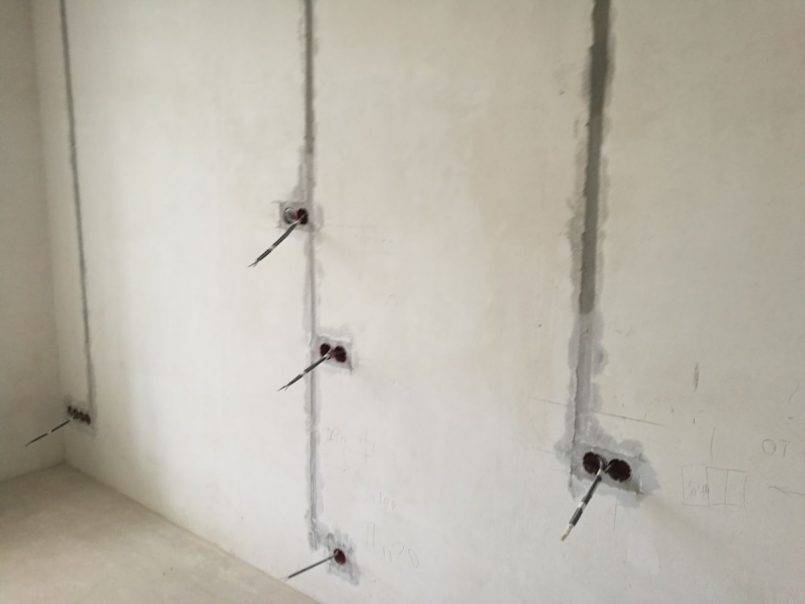

Что понадобится для штробления

После выполнения разметки выбирают инструмент, с помощью которого будут делаться каналы.

Существуют такие варианты:

  1. Перфоратор с насадкой-штробером. Она имеет вид лопатки с желобом. Остро заточенный конец легко справляется с пробиванием стены. При использовании насадки прибор переводят в ударный режим.
  2. Болгарка. При штроблении применяется в качестве вспомогательного приспособления. Ее снабжают специальным диском по бетону. Болгаркой делают надрезы нужной протяженности и глубины. После это кусок стены выбивают перфоратором.
  3. Штроборез. Считается самым лучшим аппаратом для формирования каналов под кабели. Инструмент по строению напоминает болгарку. Имеется возможность изменения зазора между дисками. Это помогает получить штробу нужной ширины.

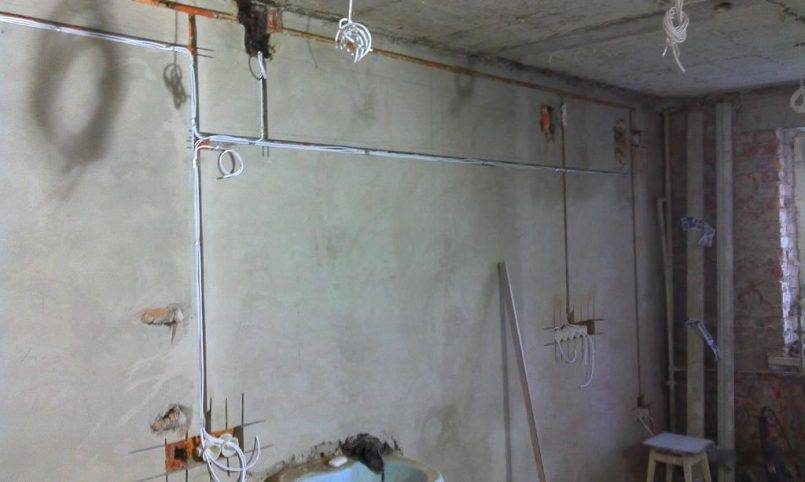

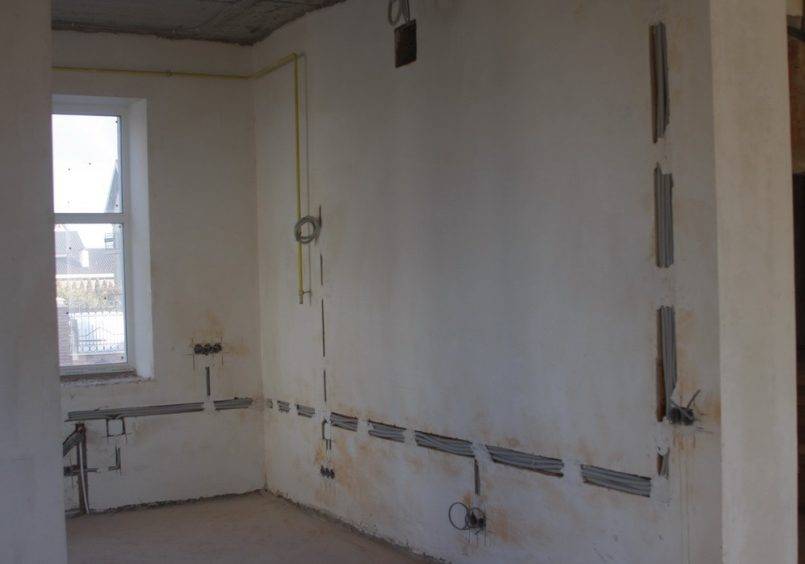

Скрытая проводка в доме, и какие к ней требования

Одно из первых требований при устройстве скрытой проводки, это пожаробезопасность

Если конструкции выполнены из легковоспламеняющихся материалов или из дерева, следует уделить должное внимание при укладке скрытой проводки. Во избежание воспламенения следует провода прятать трубы, гофры из стали или поливинилхлорида.

Следует позаботиться о легкой смене элементов кабеля, но к сожалению этого правила практически никто не придерживается. В случае замены проводов или их добавление, приходится портить ремонт и разбирать участки проводки пришедшей в негодность.

Из этических и экономических соображений, проводка прокладывается строго горизонтально и вертикально. Это нужно не только что бы сэкономить материалы и время выполнения работы, но и для того, что бы в будущем не возникало вопросов, как найти старую, скрытую проводку.

В самом начале ремонтных работ следует распланировать и разметить расположение проводов проводки. Так же сразу нужно разметить точки под электроустановки. Схема проводки на плане должна храниться на будущее.

В скрытой проводке нужно уделить максимум внимания к ее электробезопасности.  Профессиональные электрики рекомендуют трехжильные кабеля, где есть фаза, ноль и земля.

Особое внимание следует уделить для установки автоматического выключателя на случай перепада напряжения или замыкания провода.

Крепление КК на поверхности гипсокартонных плит

Крепить стандартными метизами короба КК к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».


Крепление дюбелем-«бабочкой» к гипсокартону

Как прокладываются провода в кабель каналы

Укладка проводов в электромонтажные короба имеет одно немаловажное преимущество – это доступность проводов для ремонта в случае обрыва, или замыкания. При необходимости добавить какой-либо электротехнический блок, провод легко добавляется в короб. Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен

Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно

Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен

Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно

После этого кабель канал можно закрыть.

Не допускается соединение двух коротких проводов в середине кабель канала. Провода должны быть только цельными. Соединять провода можно только в местах разветвлений, или в распределительных коробках. Для соединения проводов существуют

  • Клеммные колодки – пластиковые устройства, внутри которых находится латунная втулка с винтиками, зажимающими провода;
  • Соединительные изолирующие зажимы, выполняющие одновременно и соединяющую и изолирующую функцию. Соединение осуществляется с помощью пружины, встроенной в пластиковый колпачок;
  • Опрессовочные гильзы — наиболее оптимальный вариант соединения силовых проводов, через которые потребляется более 1000Вт электроэнергии единовременно. Опрессовочные гильзы представляют собой короткие трубки, куда вставляются провода. Трубки зажимаются специальным инструментом – прессователем;
  • Старая добрая скрутка тоже выдерживает энергоемкие приборы и служит десятилетиями.

Опрессовка гильзами и скрутка должны тщательно изолироваться специальными термостойкими трубками или изолентой.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

  • Перфоратор.
  • Дюбель-гвозди.
  • Острый нож.
  • Уровень и карандаш.
  • Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

  • Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
  • Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

  1. Схема электропроводки;
  2. Чертеж  прохождения кабель канала;
  3. Покупка кабель канала с аксессуарами;
  4. Разметка трассы кабель канала;
  5. Подготовка  кабель канала к монтажу;
  6. Монтаж кабель канала по размеченной трассе;
  7. Прокладка и закрепление кабелей в канале;
  8. Закрыть крышки кабель канала;
  9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.



Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

  • Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
  • Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
  • Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.

разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.
