Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторами

Устанавливаем каркас, заливаем бетон

Лучше всего собирать каркас из арматуры непосредственно в подготовленном котловане – это позволяет наиболее прочно зафиксировать элементы. Но если речь идет про армирование заглубленного ленточного фундамента или если котлован слишком узкий, чтобы работы велись прямо в нем, то можно собрать каркас снаружи над траншеей, после чего аккуратно опустить его на место. Здесь проблем обычно не возникает и пошаговая инструкция не нужна.

Последний и один из самых ответственных этапов – заливка фундамента.

Заливка ленточного фундамента бетононасосом

Желательно использовать для этого бетон марки М200 или выше. Он имеет высокую прочность, чтобы выдержать значительные нагрузки, а также обладает достаточным показателем морозостойкости.

Сразу следует сказать – для работы понадобится большое количество материала. Заранее проведите все необходимые расчеты – заливать бетон нужно за один прием, не допуская расслоения и других разделений. В противном случае прочность основания значительно снизится, а это скажется на безопасности эксплуатации дома. По этой же причине желательно арендовать бетономешалку. Сегодня многие компании предлагают такую услугу. К тому же, аренда дешевых моделей сравнительно недорога – менее тысячи рублей в сутки. При интенсивной работе за это время вполне можно справиться с работой. К тому же, наличие бетономешалки позволяет увеличить производительность – нужно лишь подбрасывать песок, цемент и заливать воду, получая вскоре готовый продукт, который нужно просто залить на каркас, установленный в опалубке. Работая лопатами, такой производительности добиться нельзя.

Теперь вы знаете, как армировать ленточный фундамент своими руками. Для этого вовсе не обязательно обладать узкоспециализированными навыками или покупать дорогостоящее оборудование. Достаточно знать хотя бы в теории, как армировать фундамент. Опыт придет в процесс, а все инструменты можно заменить дешевыми аналогами или же взять напрокат, экономя деньги и время.

Чем выполняется армирование

Прежде чем приступать к строительству, необходимо ознакомиться с требованиями СНиП 2.03.01-84. В нем содержится прямое указание на то, что ленточный фундамент под жилой дом не может быть без армирования. Ширина и высота основания и здания значения не имеют.

В основании выделяют две составляющие:

  • бетон. Устойчив к нагрузкам на сжатие. Но при повышении изгибающего или растягивающего момента происходит разрушение ленточного фундамента;
  • арматурный каркас. Снижает нагрузку, приходящуюся на бетонную массу под воздействием изгибающей или растягивающей силы. Состоит из продольных ярусов, связанных в единую конструкцию перемычками: поперечными и вертикальными.

Количество ярусов или поясов напрямую зависит от высоты ленточного фундамента:

  • для мелкозаглубленного высотой до 1-го метра достаточно 2-х;
  • если высота превышает 120 см, добавляется промежуточный пояс армирования.

Ширина основания при этом не учитывается. На нее можно не смотреть.

Для продольных поясов и перемычек оптимальный материал — рифленая арматура диаметром 12-16 мм. Гладкая, диаметром 8-10 мм, рекомендована только в качестве перемычек, если обустраивается ленточный фундамент

Для перевязки применяется специальная вязальная проволока диаметром 1-2 мм. Сварка не рекомендована: металл сильно нагревается, и в местах соединений появляются «слабые» места, за которыми нужно особенно тщательно смотреть в процессе заливки бетона. При повреждении армирование не будет выполнять своей функции. В то же время, перевязка проволокой — сложный и продолжительный процесс, требующий особых навыков. Сварка выполняется значительно быстрее.

Армирование ленточного фундамента своими руками: схемы и чертежи

Количество, схема укладки и диаметр стальных прутков зависят от расчетных проектных данных. Но в случае строительства небольшого частного дома своими руками можно спроектировать собственную схему укладки арматуры, опираясь на распространенные рекомендации.

Самой надежной и простой схемой расположения металлической арматуры является прямоугольная. Она лучше всего противостоит двум противоположным силам, воздействующим на ленту основания – это верхняя нагрузка от массы дома и нижнее пучение почвы в результате сильных морозов.

Для компенсации противоположных воздействий внутри монолитного бетона, глубиной до 100 мм, устраивают два пояса – нижний и верхний. Прямоугольная конструкция из стальных прутьев, диаметром от 6-ти мм и более, крепится с помощью металлической обвязки. Арматура, имеющая ребристую поверхность, хорошо сцепляется с цементным раствором и участвует в передаче нагрузок.

Поэтому шаг между горизонтальным и вертикальным расположением прутков всегда будет на 100 мм меньше значений ширины и глубины фундамента.

Армирование углов

Места примыканий простенков и углы здания считаются самыми проблемными участками, так как в них происходит соединение сразу нескольких видов нагрузок

Поэтому особое внимание следует уделять грамотному соединению металлической арматуры

Одна из применяемых схем заключается в загибании прутка, выходящего с одной стороны, на стальной выход, образовавшийся с другой. Такой способ называется «захлест» и для его выполнения необходимо 60-70 см длины арматуры.

В тех случаях, когда длины прутков не хватает для загибов, используют хомуты в форме буквы «Г», которые укладывают в угол и связывают с металлическими выходами с двух сторон.

Армирование подошвы ленточного фундамента

Стабильность ленточного фундамента на пучнистых почвах можно повысить с помощью подошвы, которая армируют отдельно. Более широкое основание под фундаментом значительно уменьшает опасность просадки здания, но для сопротивления возникающему неравномерному давлению на отдельные участки, подошву необходимо укрепить арматурой.

В условиях сильного промерзания сложных грунтов используют 2 пояса арматуры, расположенные на расстоянии 200-300 мм друг от друга и соединенные стальной проволокой.

В условиях среднепучнистой или нормальной почвы применяют продольное расположение металлического каркаса.

Для удобства работы армирующий пояс можно подготовить заранее, чтобы затем сразу заложить его в опалубку. Для этого сформированные прямоугольные контуры одевают на четыре продольных стальных прута, придерживаясь максимально точных размеров. С такой работой может справиться один человеку, но помощники помогут сэкономить время.

Вязка арматурной сетки

Для вязки используется мягкая отожженная стальная проволока толщиной 1-2 мм. Она нарезается на заготовки длиной 25-30 см.

Процесс вязки:

  • Отрезок проволоки сгибается пополам. Получившаяся полупетля заводится под перекрестный стык стержней в диагональном направлении.
  • Концы полупетли поднимаются вверх, чтобы проволока обхватила соединяемый узел.
  • Вязальный крючок острием заводится в петлю, опираясь при этом на другой конец проволоки. Вращательными движениями концы закручиваются, плотно стягивая соединяемые стержни.
  • Для вязки продольных соединений используется тот же метод. Отличие лишь в положении проволоки — она обхватывает оба соединяемых стержня в поперечном, а не в диагональном направлении.

Вязальный крючок можно приобрести в магазине, но проще изготовить его самостоятельно. Надо взять кусок стальной проволоки толщиной 405 мм, несколько заострить и загнуть один конец примерно на 1,5-2 см.

Для удобства работы крючок можно слегка выгнуть в средней части. Приемы работы с ним просты, но требуют некоторого навыка, который появляется очень быстро.

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

  • материал изготовления;

  • форма профиля;

  • способ использования;

  • техника монтажа;

  • назначение.

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

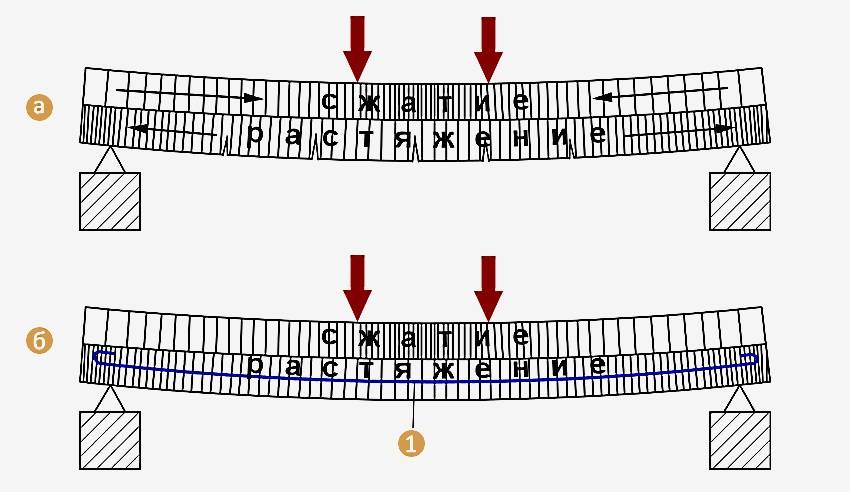

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированная

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.

Основные правила армировки

С точки зрения прочности, оптимальным способом было бы внешнее расположение арматурного каркаса.

Но на практике это невозможно по ряду причин, основными из которых являются:

  • Склонность металла к коррозии.
  • Невозможность установки каркаса на длинные или погруженные в грунт блоки.
  • Поверхность должна быть ровной и готовой к присоединению других элементов постройки.

По этим и другим причинам используется внутреннее армирование, которое защищает металл от коррозии и решает ряд других вопросов. Недостатком является необходимость выполнять множество действий, нужных только для фиксации арматуры в неподвижном состоянии до момента застывания раствора.

Это означает излишний расход материала, нерациональные трудовые вложения, расход времени. Но других вариантов армирования нет, используемая методика проверена многими десятилетиями и показала свою надежность и эффективность.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.


Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов


На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

  • 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
  • 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
  • 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
  • 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

  • Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
  • Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

должна обеспечивать равномерность распределение деформационных сил

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

  • если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
  • в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

УсловияМинимальный шаг установки
Нижний каркас одним или двумя рядамиНе менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два рядаАналогично, не менее 3 см
Нижнее армирование с количеством рядов более двухАналогично, не менее 5 см
При выполнении уплотнения вибраторамиВсе предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Конструктивные требования к ленточным фундаментам и их армированию

В связи с отсутствием возможности провести точный расчет диаметра для ленточного фундамента были разработаны специальные конструктивные требования к его армированию:

  1. У рабочих стержней должен быть диаметр минимум 12 мм.
  2. Количество продольных прутьев должно быть минимум 4, а лучше 6.
  3. Продольные прутья соединяются между собой в пространственный каркас при помощи вязания проволоки или сваривания.
  4. Шаг для поперечного армирования должен быть 20–60 см, а диаметр арматуры 6–8 мм.
  5. Места с наиболее высоким уровнем возможной осадки, а также Т-образные пересечения требуют усиленного армирования с помощью арматурных лапок или вутов с диаметром равным тому, который используется для продольных стержней.
  6. Толщина ленточного типа основания, как правило, составляет около 30 см.

Сколько нужно арматуры для ленточного фундамента?

Для фундамента используется арматура с небольшим диаметром, например, для малоэтажного строительства употребляется арматура с диаметром 10–12 мм, несколько реже – 14 мм.

В независимости от высоты основания для армирования понадобится сделать два пояса из ребристой арматуры класса А3 на расстоянии 5 см от нижней и верхней части фундамента. Поперечные и вертикальные прутья могут быть выполнены из гладкого типа арматуры класса А1.

Для ширины фундамента около 40 см достаточно применить 4 продольных стержня арматуры, из которых два находится внизу и два вверху. Если ширина фундамента больше 40 см или строительство ведется на подвижных грунтах, следует применить больше стержней приблизительно 3 – 4 для верхнего и столько же для нижнего пояса.

Чтобы провести расчет количества необходимой арматуры существует два метода:

Самостоятельный подсчетПример. Длина фундамента под здание 6 на 10 м с двумя стенами будет равна 48 метрам (6+10+6+10+6+10=48м).

Если ширина основания 60 см, а армирование состоит из 6 продольных прутьев, то их длина составит 288 метров (6*48=248м).

Шаг между поперечными и вертикальными стержнями соблюдается в 0,5 м, ширина фундамента – 60 см, высота – 1,9 м, отступы стержней от каркаса по 5 см.

В этом случае длина гладкой арматуры с диаметром 6 мм на каждое соединение составляет 640 см или 6,4 м. ((60-5-5)*2+(190-5-5)*3=640 см), а соединений будет 97 штук (48/0,5+1=97 шт.), на них потребуется 620,8 метров арматуры (97*6,4=620,8м).

Для каждого соединения необходимо 6 пересечений для вязки арматуры и приблизительно 12 частей вязальной проволоки. На одну связку требуется 30 см проволоки. Исходя из этих данных, общий расход проволоки составит 349,2 м (0,3*12*97=349,2 м).Использование коэффициента армирования

Для зданий с небольшой этажностью существует уже выведенный строителями показатель количества арматуры, который составляет 80 кг/м3.  Пример. Если для фундамента необходимо 20 м3 бетонного раствора, значит, арматуры понадобится 20*80=1600 кг. Подсчет бетона делать несложно, необходимо лишь знать периметр дома, длину внутренних стен, задать высоту ленты 30 см и помножить ее на ширину.

Армирование ленточного фундамента

Ленточные фундаменты бывают:

  • Прямоугольными;
  • Одноступенчатыми или многоступенчатыми;
  • Трапециевидными;
  • Могут иметь форму буквы T, предназначены для грунта фундамента с большей сжимаемостью.

Статистика показывает, что большая часть проблем с ленточным фундаментом возникает из-за неправильной укладки арматурных стержней, проблем с коррозией из-за неадекватных покрытий, плохой плотности бетона и чрезмерного растрескивания.

Следует соблюдать три основных правила:

  • Стержни, кронштейны и другие разновидности арматуры должны оставаться в положении, определенном в проекте, в пределах определенных допусков. Также необходимо правильно закрепить и сделать нахлесты и анкеры;
  • Лигатуры должны быть выполнены таким образом, чтобы во время литья конфигурация, определенная в сборке, не изменялась;
  • Установленная и закрепленная арматура должна позволять укладку бетона и его уплотнение, для чего необходимо принять минимальные расстояния и адекватное покрытие арматуры.

Если арматурный каркас придется транспортировать, следует учитывать следующие нюансы. Сформованный материал может подвергаться другим воздействиям, таким как обработка, хранение, транспортировка, установка, во время которых конструкция может подвергаться деформации, что снижает ее эффективность.

Нестандартный способ вязки каркаса

Для максимального упрощения процесса создания металлического каркаса можно соорудить нехитрое приспособление, из подручных материалов. Оно не только значительно ускорит вязку, но и поможет справиться с ней без посторонней помощи.

Этап 1. Сделайте четыре заготовки из досок длиной с арматурные прутья и соедините их по две на расстоянии равным длине вертикальных перемычек.

Этап 2. Смастерите импровизированные стойки – упоры, на которые можно положить полученные заготовки. Главное, чтобы они стояли на ровной поверхности.

Этап 3. Зафиксируйте связанные доски. Так у вас получился замечательный макет будущего каркаса, по которому вы можете без особого труда создать металлическую его копию.

Чем меньше соединений, тем прочнее каркас из арматуры. К тому же это намного облегчит производство работ и сэкономит дорогостоящий материал.

Вязать металлический каркас выгоднее загнутыми вертикальными распорками, нежели отдельными кусками. Такая технология значительно экономит деньги и силы, затрачиваемые на сооружение каркаса. Гнуть арматуру можно на специальном станке, а можно потратить пару часов и сделать его самостоятельно.

Если вы не знаете, как вязать арматуру для каркаса и нет подобного опыта работы, то лучше всего найдите помощников. Это не только облегчит вам работу, но и сведет к минимуму травматизм на стройплощадке.

Как вы убедились, создать самостоятельно каркас не так уж сложно. Главное – сделать правильные расчеты и приложить немного усердия.

Что представляет собой ленточный фундамент? Это сплошная полоса из железобетона, которая проходит по периметру здания под внешними несущими стенами и под конструктивными перегородками внутри. Важная особенность ленточного монолитного фундамента – это одинаковая форма поперечного сечения каждого из участков. У этого типа основания имеется такое преимущество, как очень простой способ изготовления, если сравнивать, к примеру, с плитными или свайными фундаментами.

Траншеи роются вручную или экскаватором. Если использовался экскаватор, необходимо дно траншеи выровнять вручную.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
