Устройство временного электроснабжения: Как устроено? Обзор

Подключение от черновой электрики

Если у вас уже готова черновая электрика в помещении, то
такой блочок с лампочкой можно запросто подключить к заложенном кабелю на потолке.

Здесь даже не придется тянуть провода через все комнаты
от щитка на входе. При отсутствии выключателя в подрозетниках, можете замкнуть
провода через обычные клеммники Wago.

Таким образом у вас под потолком всегда будет напряжение
220V, которое можно использовать с двойной пользой:

в качестве освещения

для подключения эл.инструмента

При всем при этом, под ногами не будет ничего путаться и
мешать. Как во время работы, так и при уборке помещения.

Именно петли проводов от удлинителей, разбросанных по
полу как попало, визуально создают у заказчиков ложное впечатление бардака на
объекте. А значит и меньшее доверие вам.

Избавившись от этой паутины и мотков, вы удивитесь как
преобразится рабочее место.

А еще инструментом, включенным в такую подвесную розетку,
можно с легкостью дотянуться до любого угла комнаты.

И все это независимо от освещения.

Электробезопасность и меры предосторожности

Согласно требованиям ПУЭ (7 издание), электрооборудование классифицируется безопасным напряжением, которое не превышает 50 вольт переменного тока и 120 – постоянного. Для устройств, которые находятся снаружи и в зоне опасности, подается низкое напряжение (для внешних установок – 12 вольт при постоянном токе и 30 – при переменном.

Нормы проектирования электроустановок на строительных объектах и подобных им подразумевают обеспечение уровня безопасного напряжения (БН) в 25/60 вольт (постоянный/переменный) при условии применения на данных установках «автоматов» отключения электропитания в качестве защиты, то время отключения должно соответствовать нормам ПУЭ (табл. 1.7.11 главы 1.7).

Типы подключения линий питания к низковольтной комплектной установке строительного объекта:

  • через штепсели;
  • непосредственно к распределителю;
  • при помощи вводного устройства (шкаф зажимов).

Питающая сеть низковольтных устройств вводит и распределяет электричество на объекте тремя фазами с переменным током с глухозаземленной нейтралью с силой тока 380/220 и частотой 50 герц и однофазной системой с переменным током на 220 вольт, с максимальным потреблением 63 А.

Существуют такие типы низковольтных комплектных устройств:

  1. НКУ ввода и распределения.
  2. Главное распределительное НКУ СП.
  3. Трансформаторное НКУ СП.
  4. Штепсельное.

По способу применения:

  • для ввода и измерения объема потребления электричества от трансформатора, генераторы или от общественных сетей;
  • главное распределительное для приема электричества, которое применятся для освещения, питания жилых помещений, сварочных устройств и прочее.
  • НКУ распределительное: прием и распределение энергии от более крупных низковольтных установок, а также для подключения электропитания.
  • Низковольтное устройство для трансформаторов – уменьшение напряжения в сети до необходимого уровня.
  • Штепсельное устройство – прием электричества через удлинитель от другого любого устройства распределения.

Элементы низковольтных устройств размещаются в специальных шкафах (напольные, настенные), устройства бывают как стационарные, так и передвижные. Например, НКУ для ввода, требуется отдельное место для измерительного и учетного оборудования и элементов, которые фиксируют и обозначают наличие тока в сети. Измерительный блок должен быть опломбирован. Помимо этого, в таких устройствах внутренняя проводка должна быть надежна закрыта от посторонних, при этом обеспечивая доступ к измерителям и тумблерам, с соответствующими надписям, а на двери шкафа размещается изображение электросхемы. Провода в НКУ вводятся либо сверху, либо снизу, допускается пластиковая либо резиновая изоляция. Устройства производятся с резиновыми (при защите IP 54) или же с пластмассовыми уплотнителями и креплением кабелей в корпусе устройства.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Электрогенераторы систем электроснабжения

Электрогенераторы для питания систем электроснабжения: бензиновые, дизельные, газовые – изготавливаются многими компаниями, почти все из них закупают движки на стороне и на их базе изготовляют электростанции.

Свойства электрогенераторов:

  • Производитель мотора. Более высококачественными считают Honda, причём движки «по технологии Honda», «аналог Honda» такими не считаются.
  • Расположение цилиндров желательно рядное, месторасположение клапанов — верхнее (обозначается OHV).
  • Мощность электростанции. Более значительный параметр. Для системы самостоятельного электроснабжения рекомендовано взыскивать двукратную мощность от номинальной потребляемой. Это даст, не изменяя числа покупателей, заряжать батареи, формируя запас времени для замораживания электродвигателя. Предельная номинальная мощность мотора зависит от суммы потребляемой мощности и от предельного тока зарядки. К примеру, при потребляемой мощности 1200 ВА, при наивысшем токе зарядки 50 А и напряжении зарядки 14 В, нужно производить 1900 ВА.
  • Тип горючего. Более долговременными считаются дизельные генераторы, далее идут газовые, потом — бензиновые. Ресурс дизельных в полтора раза больше, чем бензиновых. Цена на 1 кВт*ч ниже всего у газовых электрических станций. Причём цена 1 кВт*ч у станций, работающих от природного газа невысокого давления, приблизительно в 10 раз ниже, чем у поставщиков городской электросети.

Тип самого генератора. Синхронный генератор разрешает краткосрочно производить мощность в 2-4 раза больше номинальной и подходит для питания электроприборов с высочайшими стартерными токами. Асинхронный не имеет возможности выдавать мощность больше номинальной, но содержит ресурс и не чувствителен к замыканию.
Для бензиновых электродвигателей принципиальна численность цилиндров. Если цилиндр только один, высока возможность залива свечки, в результате чего он не заведётся.
Для газовых электрогенераторов аннотация на русском языке должна быть в обязательном порядке, газогенераторы без памятки на русском языке к перепродаже запрещены.

Электростартер обязателен. Как правило, производятся синхронные генераторы, работающие в режиме стартера.

Стоимость электричества

Как правило, с повышением номинальной мощности цена сокращается, но малое употребление горючего электрогенератором нельзя не принимать во внимание.

Ёмкость бака и потребляемый объем горючего.

Уровень шума. Высококачественные электрогенераторы снабжаются глушителями с небольшим уровнем шума

Дополнительно понизить шум могут помочь звукопоглощающие кожухи.

Вес генератора, присутствие колес для комфортной транспортировки.

Счетчик моточасов. Нужен для актуального технического обслуживания.

Наличие встроенного автомата пуска (САП).

Точка подключения электроэнергии: особенности обслуживания стройплощадок

Благодаря коллективному подключению к коммунальным, дачным, гаражным или другим хозяйствам стоимость работ может обойтись дешевле. На этих территориях уже есть собственная ТП, и теоретически есть возможность присоединиться к ней.

Если вопросы оформления документов для временного подключения затягиваются, а монтаж здания срочно необходимо начинать, то попробуйте договориться с соседями, на присоединении у которых имеются излишки мощности. Если они дают согласие, то через дополнительно установленный счетчик и электрощит можно подключить свою розетку кинуть от нее временную проводку. Предварительно необходимо оговорить величину допустимой мощности, которая контролируется счетчиком. Для исключения перегрузок у соседа желательно установить защитные ограничительные устройства. Данное подключение будет выгодно тому, кто планирует строиться. А вот у тех, кто согласится раздавать электричество, могут возникнуть конфликтные ситуации с работниками энергонадзора. В связи с этим, необходимо постараться узаконить ваше подключение.

Итак, делаем вывод. Существует три варианта временного обеспечения стройплощадки электроэнергией:

  • Генераторные установки для строительных площадок;
  • Официальная временная линия;
  • Неофициальная линия от соседа.

С точки зрения специалистов, наиболее быстрым и малозатратным считается обеспечение электроэнергии с помощью генераторных установок, но в этом случае необходимо правильно рассчитать необходимую для работы мощность установки. Возможно, что переносной генератор, как устройство с ограниченными возможностями, и не выдаст вам необходимое напряжение.

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

  1. Указать расчетную потребляемую мощность.
  2. У организации получить технические условия и точку подключения для ввода.
  3. Заказать проектную документацию.
  4. Проект согласовать с гостехнадзором.
  5. Выполнить электромонтажные работы.
  6. Вызвать электролабораторию для оценки и составления акта испытания.
  7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Как организовать временное электроснабжение строительного участка вдали от коммуникаций

В случае, когда строительство объекта будет находиться вдали от населенного пункта, или какого-нибудь строения, которое могло бы обеспечить ваш строительный участок напряжением, придется прокладывать временную линию электропередачи.

Ввиду этого, ввод электроэнергии к строительному участку нужно делать сразу с учетом его постоянной эксплуатации в дальнейшем. Однако и для самого строительного участка подключение должно соответствовать всем необходимым требованиям

Поэтому, тем, кто решил вести стройку далеко за пределами коммуникаций, необходимо с особой ответственностью и вниманием отнестись к прокладыванию линии электрообеспечения

Прокладка временной линии электропередачи имеет следующие особенности:

  • Удаленность от объектов с электроснабжением;
  • Тип строящегося здания;
  • Вариант подключения электроснабжения;
  • Количество заявленной мощности;
  • Тип сети;
  • Период выполнения заявки.

По результатам ответов на эти вопросы выбирается подходящее снабжение и способ его монтажа: либо подключение к стационарным линиям, либо применение автономных электросетей.

Помогите советом по опоре для кабеля на участке

Для этого устанавливается щит с антивандальной защитой и классом IP Его габариты должны быть такими, чтобы можно было установить счетчик, защитные аппараты и заземляющие шины. Также следует найти место для монтажа резервного электроснабжения.

Автономный генератор — это источник стабильного поступления электроэнергии на стройплощадку. Его установка не требует согласования и подключения к ЛЭП, а также затрат на проводку кабелей к источнику питания. Единственный недостаток — высокая стоимость оборудования.

Обычно генераторы используются на первом этапе строительства, пока происходит оформление и подключение временного электроснабжения.

Временное проведение электричества на участок

Когда решены все организационные вопросы, можно переходить к определению местоположения вводного щитка. Если участок расположен дальше 25 метров от ЛЭП, требуется установка еще одной дополнительной опоры согласно требованиям ПУЭ. По правилам щит следует устанавливать на границе или на территории заявителя.

От щитка отводятся кабели и опоры к местам строительства. Временное подключение к электросетям на период строительства сопровождается появлением новых трасс прокладки кабелей определенной марки и длины.

Все инструкции Типовые инструкции по охране труда для работников по должностям, отдельным профессиям. Типовые инструкции по охране труда для работников организации на отдельные виды работ. Инструкции по охране труда для работников организации по должностям, отдельным профессиям.

Все эти данные следует отразить на схеме еще до их прокладки. Существует несколько видов схем подключения — радиальная, кольцевая, смешанная разводка. Радиальное проектирование отличается питанием от одного вводного автомата, от которого по кабелям подается электричество к силовым установкам и осветительным устройствам.

Выделенная мощность обычно зависит от Технических Условий, которые предоставляют застройщику.

Способы электрификации строительной площадки

Тут важно, насколько вы удалены от линий, каково их состояние, какова мощность подстанции, сколько потребителей уже подключено. На стройке, конечно, можно обойтись генераторами, но что потом? Теоретически объёмы потребляемой энергии одним абонентом не ограничиваются законодательством, но есть ограничения технического характера. Также для этих целей могут применяться счётчики со встроенными ограничителями мощности

Во-вторых, тарифы

Также для этих целей могут применяться счётчики со встроенными ограничителями мощности. Во-вторых, тарифы.

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая16Следующая ⇒

Обеспечение строительной площадки электроэнергией является одним из определяющих факторов индустриализации и механизации строительно-монтажных работ. Поэтому для организации бесперебойного электроснабжения строительства при проектировании стройгенплана необходима разработка специального раздела проекта.

Система временного электроснабжения строительства проектируется в последовательности, предусмотренной схемой рис. 3.6 б.

Расчет электрических нагрузок при этом ведется различными методами: по удельной электрической мощности и по установленной мощности токоприемников.

Первым методом ведется расчет нагрузок для разработки общеплощадочного стройгенплана в составе ПОС. В основу метода приняты статистические данные о расходе электроэнергии на 1 млн. рублей годового объема строительно-монтажных работ. Он зависит от вида строительства и его отраслевой структуры.

В жилищно-гражданском строительстве на 1 млн. рублей приходится в среднем от 70 до 205 кВА удельной электрической мощности, отнесенной к мощности силовых трансформаторов, при годовом объеме СМР (в ценах 1984 года) от 3-5 млн. до 0,5 млн. руб., соответственно.

В промышленном строительстве этот показатель колеблется от 60 кВА до 400 кВА.

Расчетная мощность трансформаторов определяется по формуле:

,

где: С – годовой объем строительно-монтажных работ, определяемый по графику финансирования в период наивысшей интенсивности работ, млн. руб.;

р – удельная мощность, кВА/млн.руб.;

кт – коэффициент, учитывающий район строительства.

При проектировании ППР расчет нагрузок ведется по установленной мощности электроприемников – потребителей электроэнергии. Наиболее точным является способ расчета по мощности, необходимой для обеспечения работы строительных машин – Рс, выполнения строительно-монтажных работ – Рт, освещения наружной стройплощадки – Рон и внутренних помещений – Ров.

Расчет нагрузок ведется по формуле

,

где: Кс, Кт, Ко – коэффициенты спроса, зависящие от количества потребителей табл. 3.3.

cosφ – коэффициент мощности, зависящий от количества и загрузки силовых потребителей – 0,65 – 075.

1,1 – коэффициент, учитывавший потери в сети.

Мощность потребителей электроэнергии (кВт) определяется:

силовых установок Рс и для технологических процессов Рт – по справочникам и каталогам; устройств освещения; Ров, Рон – по удельным показателям мощности на освещаемую площадь (табл. 3.3., 3.4.).

Пересчет мощности в кВА в установленную мощность в кВт производится по формуле:

Таблица 3.3.

Значения коэффициентов спроса Кс и мощности cosφ

№ п/пГруппа потребителей электроэнергииКссosφ
1. 2. 3. 4.Башенные краны Установки электропрогрева Наружное электроосвещение Внутреннее электроосвещение0,7 0,5 1,0 0,80,5 0,85 1,0 1,0

Таблица 3.4.

Удельные показатели мощности

№ п/пНаименование потребителейСредняя освещенность, лк.Удельная мощность Вт/кв. м.
1. 2. 3. 4.Территория строительства в зоне производства работ Зона монтажа строительных конструкций и каменной кладки Освещение помещений (конторы, общественные здания) Для разных потребителей в среднем0,4 3,0 1,0

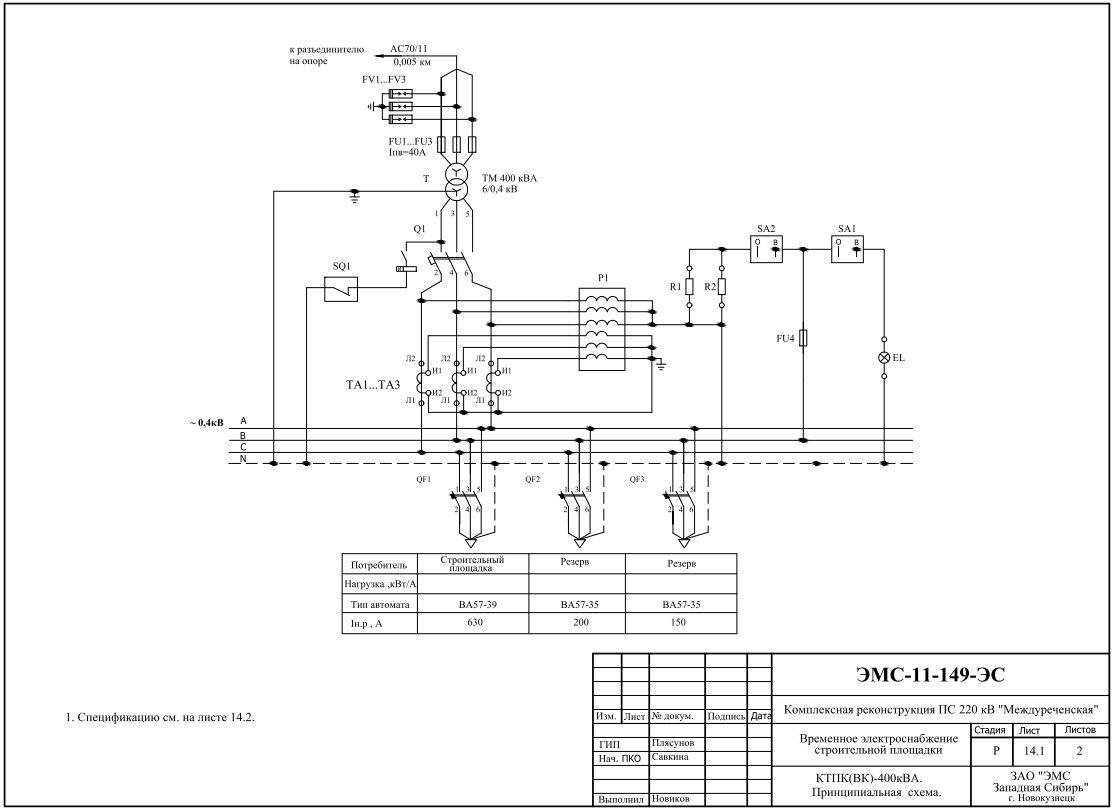

Источниками электроснабжения на строительной площадке являются трансформаторные подстанции стационарного или передвижного типа. Стационарные трансформаторные подстанции сооружаются в подготовительный период строительства и рассчитываются на мощность от 10 до 1800 кВА. Передвижные трансформаторные подстанции используются на объектах, не обеспеченных постоянным электропитанием. Они подключаются к источникам высокого напряжения энергосистемы (действующей стационарной трансформаторной подстанции) посредством кабеля или воздушной линии. Характеристика некоторых видов передвижных трансформаторных подстанций приведена в табл. 3.5.

Таблица 3.5.

Характеристика комплектных трансформаторных подстанций стационарного типа

⇐ Предыдущая16Следующая ⇒

Дата добавления: 2016-12-06; | Нарушение авторских прав | Изречения для студентов

Технические требования к электроснабжению стройки

Запланированный график работ необходимо выполнять в определенные сроки без срывов по любым причинам. Для этого все электрические инструменты в любой момент должны быть готовы к максимальному использованию, а это требует постоянного решения минимум трех задач электроэнергии:

  1. качества номинальных параметров мощности, напряжения, частоты, получаемых от электроснабжающей организации;
  2. стабильности и надежности электропитания без создания необоснованных перерывов по техническим причинам;
  3. безопасностью использования за счет применения защитных устройств, предотвращающих создание предпосылок вреда здоровью, получению электрических травм.

Чтобы комплексно выполнить все эти задачи, необходимо решить законодательные вопросы, требующие согласования своей деятельности с государственными организациями для подключения строительного участка на баланс действующих электрических магистралей, получения выделенной мощности и последующей оплаты ее стоимости.

МЕТОДЫ ЗАЩИТЫ

4.1. Для обслуживания осветительных установок должны предусматриваться средства доступа к светильникам, отвечающие требованиям техники безопасности по ГОСТ 26887-86, ГОСТ 27321-87, ГОСТ 27372-87.

4.2. Для освещения строительных площадок и участков не допускается применение открытых газоразрядных ламп и ламп накаливания с прозрачной колбой.

4.3. С целью исключения ослепленности работающих минимально допустимая высота установки прожекторных световых приборов должна соответствовать значениям, указанным в обязательном приложении 4, а направление осевой силы света следует смещать от центра рабочей зоны.

4.4. Отношение максимальной освещенности горизонтальной плоскости к ее минимальному значению на проезжей части дорог не должно превышать 25:1.

4.5. Электрическое освещение строительных площадок и участков должно питаться от сети переменного тока частотой 50 Гц и постоянного тока:

а) для осветительных приборов (прожекторов и светильников) общего освещения напряжением не более 220 В (по согласованию с органами Госэнергонадзора допускается применение специальных осветительных устройств напряжением выше 220 В);

б) для светильников стационарного местного освещения, установленных на доступной для случайных прикосновений высоте, — 42 В;

в) для ручных переносных светильников — 12 В. Примечание. В сухих помещениях с токонепроводящими полами для питания ручных переносных светильников допускается применять напряжение 42 В.

4.6. Напряжение питания светильников, устанавливаемых в тоннелях во время их строительства, должно быть не выше:

а) 42 В (в особо сырых помещениях — 12 В) — на готовых участках с бетонной или железобетонной отделкой диаметром до 2,5 м; 127 В и 220 В — на готовых участках с бетонной или железобетонной отделкой диаметром 2,5 м и более;

б) 12 В — на участках, где ведутся работы по устройству бетонной или железобетонной отделки, и в призабойных участках.

4.7. Мачты для установки осветительных приборов должны обеспечиваться молниезащитой в соответствии с утвержденной Госстроем СССР Инструкцией по проектированию и устройству молниезащиты зданий и сооружений.

4.8. Прожекторные мачты высотой более 50 м должны иметь светоограждение, выполняемое не менее чем двумя светильниками, работающими одновременно. Светильники должны иметь колпаки красного цвета.

4.9. Пожарные гидранты и водоемы, размещенные на территории стройплощадки, должны иметь световые указатели.

Техника безопасности

К работе допускаются только специалисты с соответствующей группой допуска

Строительная площадка является травмоопасным объектом, поэтому для сохранения здоровья и жизни строителей нужно соблюдать технику безопасности. Она касается и оборудования, к которому предъявляются особые требования. Они связаны с негативным воздействием окружающей среды – влиянием ультрафиолетового излучения, погодных условий, повышенной влажности. Материалы должны быть негорючими.

На стройке должны отсутствовать едкие химические материалы. К работе допускаются только специалисты с соответствующей квалификацией и группой допуска.

Обязательно должна быть создана система заземления и элементы уравнивания потенциалов. Для этого используются разделительные трансформаторы и система объединения всех открытых корпусов при помощи защитных разъемов в розетке. В случае повышенной влажности защита осуществляется с помощью УЗО.

Потребуется несколько источников света с возможностью перемещения по участку. Также нужно поставить несколько светильников во временном помещении, где будут проводиться работы, с механической устойчивостью.

https://www.youtube.com/watch?v=HlY-gj_QjeA

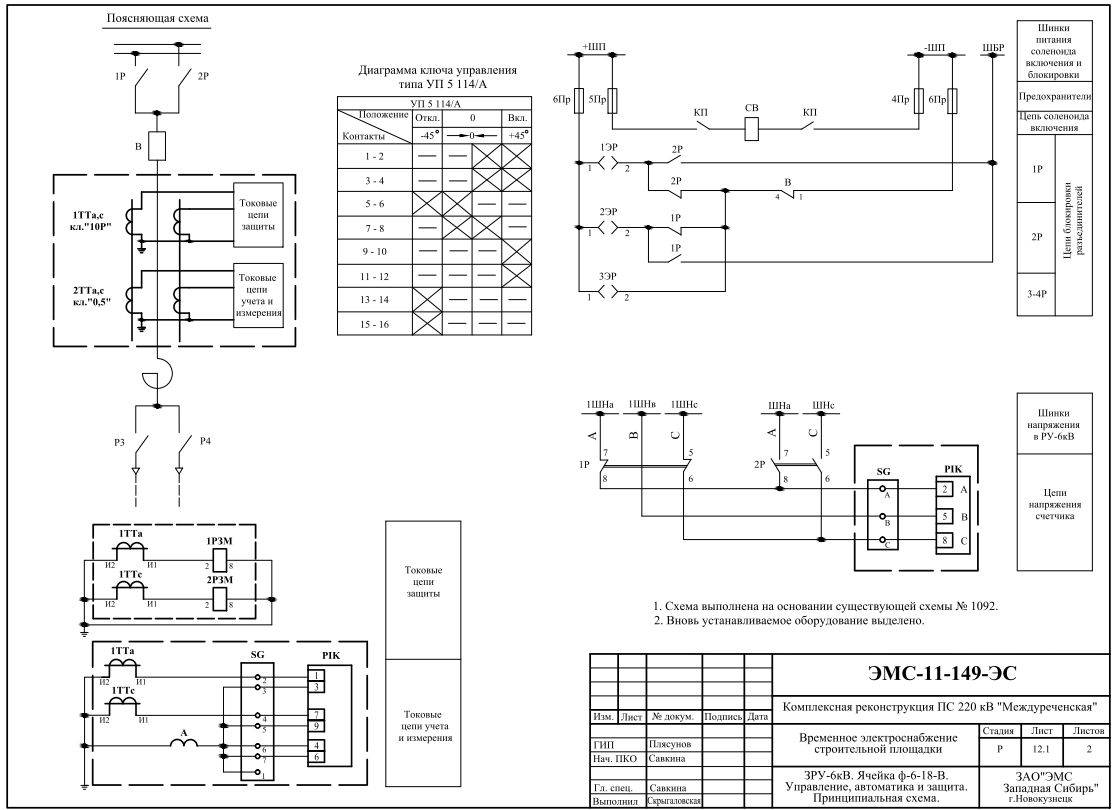

Схемы подключения


Временная электропроводка при строительстве Временное подключение к электросетям на период строительства сопровождается появлением новых трасс прокладки кабелей определенной марки и длины. Все эти данные следует отразить на схеме еще до их прокладки. Существует несколько видов схем подключения – радиальная, кольцевая, смешанная разводка.

Радиальное проектирование отличается питанием от одного вводного автомата, от которого по кабелям подается электричество к силовым установкам и осветительным устройствам. Если есть генератор, выбирается кольцевая или смешанная схема.

Разработка проекта подстанции

Для проектного решения предварительно подготавливаются следующие исходные материалы:

  • Техническое задание на строительство объекта.
  • Чертежи и сметные данные.
  • График строительных работ.
  • Планы по комплектации, конструкционному устройству и материалам подстанции.
  • Сведения по характеристикам электроустановок и механизмов сооружения.
  • Технологическая схема рабочих процессов.
  • Перечень с монтажной оснасткой и приспособлениями, которые будут использоваться в ходе строительства.
  • Схемы подземных коммуникаций с указанием карты прохождения кабелей, водопроводных линий и канализации.

На основе вышеназванных документов производится разработка проекта трансформаторной подстанции, в котором структурно описывается организационная карта рабочих мероприятий. В нее входит комплексный график строительства с очередностью выполнения технических операций, сведения по объемам материальных ресурсов, ситуационный план, транспортная схема на стройплощадке и т. д. Отдельно указываются требования к инженерно-коммуникационному обеспечению, производственной санитарии и технике безопасности. В частности, описываются параметры дорог, мостиков, лестниц, туалетов, систем пожаротушения и др.

Организация строительства.

Объем работ предлагается выполнить в три этапа:

1.Подготовительный.

2.Строительная часть.

3.Монтажная часть.

В подготовительный этап работ входит, расчистка трассы, разбивка углов поворота. В этом этапе должен быть решен вопрос о доставке материалов на трассу.

В строительную часть входит сверление котлованов под опоры, установка железобетонных  опор, устройство заземления опор и КТПН, устройство фундамента под КТПН, установка стоек ограждения КТПН.

В монтажную часть входит монтаж кабеля и проводов, металлоконструкций, разъединителей, КТПН, проверка и включение кабельной ЛЭП и КТПН в эксплуатацию.

Поделиться

3

Помощь сайтуКарта сбербанка 4817760077401861Юmoney 410011101320764

Спасибо за помощь!

Конструкция ввода

В одной из наших статей уже рассказывалось о самостоятельной сборке трехфазного щита на приусадебном участке. Технология сборки данного щита мало отличается, напомним важные моменты.

Прибор учета и аппараты защиты, такие как автоматический выключатель, УЗО должны находиться в герметичном боксе, препятствующему попаданию влаги и посторонних предметов. Также необходимо организовать устройство заземления, заземлить щиток и сделать повторное заземление нуля от ВЛЭП (ПУЭ глава 1.7. п 1.7.61.), организовать систему TN-C-S (ПУЭ глава 7.1. п. 7.1.13). Не забудьте предпринять все меры безопасности для производства работ.

Прокладка кабелей возможна как в траншеях, в местах которых он не будет испытывать нагрузок от проезжающих по нему техники, так и путем подвеса на тросу на безопасной высоте. Рекомендуем изучить технологию монтажа тросовой электропроводки на даче.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
