Как правильно делается вентиляция в русской бане: общие правила и подробные схемы по устройству

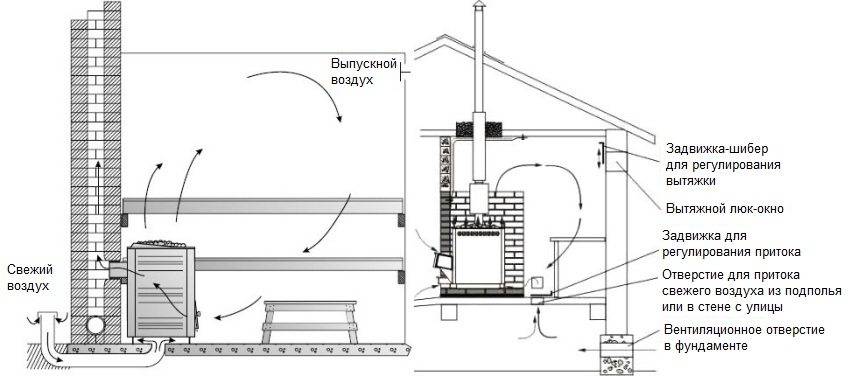

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

  • Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
  • Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
  • Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
  • Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
  • Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
  • Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

  • входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
  • вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

  • воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
  • отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

  • труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
  • вытяжка для оттока воздуха размещается на одной стене с приточным люком  (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

  • входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
  • для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

  • воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
  • вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

  • канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
  • отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Особенности функционирования

По своей сути вентиляция в бане, представленная на фото, представляет собой несколько специальных отверстий, предназначенных для поступления и отвода воздушного потока. Данные отверстия так и называют — приточными и вытяжными.

Причем система вентиляции бани может состоять как из двух (одного приточного и одного вытяжного), так и из нескольких отверстий. Их количество напрямую попадает в зависимость от габаритов и особенностей расположения комнат в помещении.

Принцип работы вентиляции сводится к тому, что:

  • с улицы внутрь помещения через сделанные в стене приточные отверстия происходит поступление свежих воздушных потоков;
  • поступившие потоки соединяются с теплым воздухом, который образуется от источника тепла;
  • теплый воздух распределяется по помещению;
  • с помощью вытяжных отверстий осуществляется естественный выход «отработанного» воздуха.

Для качественного устройства вентиляции в бане следует соблюсти ряд таких требований:

  1. Площадь одного отверстия рассчитывается в зависимости от площади помещения, умноженной на 20 см².
  2. Отверстия для проветривания должны обладать такими размерами, чтобы свежий воздух не покидал за слишком короткий промежуток времени помещение. Естественно, что должны отсутствовать сквозняки.
  3. С другой стороны, воздушные потоки не должны застаиваться на протяжении длительного времени.
  4. Одна из стен парильного отделения должна соприкасаться с улицей. Только так можно добиться достаточного для помещения воздухообмена.
  5. Эффективная вентиляция в бане в количественном выражении представляет собой 3 поступления свежего воздуха в течение 1 часа приема оздоровительной процедуры.
  6. Дополнительная вентиляция обеспечивается с помощью 2-3-сантиметрового зазора, который оставляется под дверью.

Основные схемы устройства вентиляции в бане

Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.

Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной

Вентиляция пола в бане

Воздухообмену в банных помещениях способствует устройство вентилируемого пола.

Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:

  • для создания потока сделать небольшие отдушины в фундаменте бани;
  • настилать пол, оставляя между досками щели до 1 см;
  • заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
  • чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
  • после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.

Схема обустройства вентиляционной системы в сауне

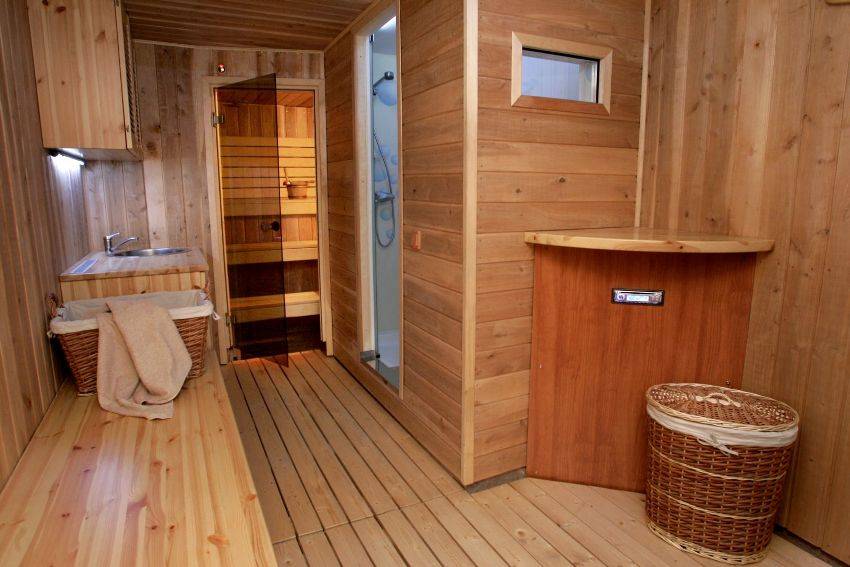

Вентиляция в предбаннике бани

Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.

В предбаннике можно обустроить естественный или комбинированный тип вентиляции

Вентиляция в моечной бани

Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.

Вентиляция в парилке бани

Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

Схема обустройства вентиляции в парной

Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.

https://youtube.com/watch?v=QxpWPwI2nUs

Места расположения приточных и вытяжных отверстий

В большинстве случаев печь находится в парильном помещении. Приточное отверстие необходимо располагать возле печи на расстоянии от пола не более 30 см. Это наиболее популярный, однако не самый лучший вариант организации вентиляции для парильного помещения. В этом случае гораздо эффективнее, когда приточные отверстия расположены под полом в фундаменте. Чтобы избежать проникновения грызунов, эти отверстия желательно оснастить металлическими решетками.

Подобная вентиляция в парилке решит одновременно две задачи: доставит в баню свежий воздух, а также эффективно просушит стены и полы после завершения процедур. В таком случае желательно укладывать с небольшим зазором, чтобы обеспечить свободное прохождение воздушного потока.

2 Где монтируют систему воздухообмена?

Специалисты утверждают, что приточные решения устраивают в 2-х зонах: под деревянными лежаками или за основанием печки. Рассмотрим эти варианты подробнее.

Расположение вентиляционных отверстий в парной

  1. 1. Решения по забору воздуха располагающиеся под лежаками. Их главное достоинство – незаметность. А вот недостатков больше – такая естественная схема вентиляции в бане не позволяет регулировать объём воздуха, а полы под лежаками на порядок холоднее.
  2. 2. Конструкция за печкой. Температурные отличия между потолочной зоной и полом нивелируются за счёт прогревания воздуха у печи. Данный подход гораздо эффективнее первого. В такой парной можно находится гораздо дольше.

Во Всемирной паутине представлено огромное количество схем движения воздушных масс, но в большинстве случаев они реализованы дилетантами и не заслуживают какого-либо внимания. Профессионалы рекомендуют выполнять всего пару условий:

  • вытяжка делается исключительно вверху;
  • отверстия забора воздуха – в нижней части стен;
  • вентиляционные каналы располагаются по диагонали.

Вентиляционное отверстие у потолка

Подобных решений будет достаточно для хорошей циркуляции кислорода. Какие-либо другие рассуждения по этому поводу – плод больной фантазии, не более. Соответствующие клапаны могут располагаться на разных уровнях, собственно, как и отверстия для отвода воздушных масс.

Вентиляция бани в виде небольшого отверстия под потолком применяется исключительно по факту завершения водных процедур, когда необходимо полностью проветрить помещение. Что касается второго проема, то его желательно устроить на 40 см ниже. Оптимальный период использования – в процессе мытья.

Заслонка вентиляционной системы

Грамотно организованная система воздухообмена для бани – самая простая, в которой нет общих каналов под обшивкой. Оптимальное решение вопроса – проделать для каждой из стен, находящихся в разных комнатах по несколько отверстий и разместить в них небольшие трубчатые элементы. В качестве заглушки можно использовать решетчатые клапаны. Это вариант успешно применяется как в случае традиционной русской бани, так и эксклюзивных парных.

Вентиляция фасада при дополнительном утеплении

При невозможности возведения бани из толстого бруса (оптимальный вариант) и низких изоляционных способностях стен конструкции приходится утеплять снаружи с последующей отделкой фасада. При использовании для этих целей материалов с низкой проницаемостью (термопанелей, сайдинга, вагонки, листового фиброцемента или их аналогов) фасад в обязательном порядке выполняется вентилируемым. Игнорирование этого требования приводит к ускоренному накоплению конденсата внутри стен бани и сокращает их срока службы в разы.

На практике это означает заложение обязательного продуха между утепляющей прослойкой и внешней закрываемой стороной стены бани. Размеры этого зазора нормируются и составляют 50-60% от толщины утеплителя при высоте стен в пределах 4 м. Для стен с меньшей высотой допускается сокращение зазора до 30% от толщины изолирующей прослойки.

В фасадах двухэтажных бань и построек выше 4 м закладываются дополнительные промежуточные продухи для доступа свободного воздуха. Верхняя и нижняя части пирога в любом случае остаются открытыми и защищаются от осадков перфорированными цокольными элементами или софитами, закладываемыми с соответствующими вентиляционными отступами.

Заложение нужного вентиляционного зазора обеспечивает обрешетка и контробрешетка. При их набивке или монтаже исключается вероятность перекрытия продуха по горизонтали. Дополнительную защиту волокнистых утеплителей от пара, поступающего изнутри бани обеспечивают мембранные пленки, аккуратно настилаемые на контробрешетку с нахлестом не менее 5 см и фиксируемые скобами.

Пенополистирольные плиты в такой защите в целом не нуждаются и лучше ими не утеплять деревянное строение, практика показывает, что системы с мембранами имеют лучшие показатели теплопроводности. Точная последовательность слоев пирога также зависит от качества внутренней изоляции парной бани.

Помимо обеспечения достаточного вентзазора при монтаже таких фасадов уделяется внимание герметизации и закладке правильных углов отливов оконных и дверных проемов, исключению общей кривизны стен и отклонений от плоскостности. Любые дефекты устраняются на этапе крепления и выравнивания направляющего профиля обрешетки, исключить ошибки после сложно

Это же относится к проверке эффективности вентиляции утепленного фасада бани, критические ошибки выявляются после, в первые годы эксплуатации.

Теперь вы знаете ответ на вопрос. Вентиляция в бане как сделать правильно своими руками? Итак, вам необходимо сделать:

  • Вентиляцию парилки
  • Вентиляцию душевого помещения и туалета
  • Вентиляцию комнаты отдыха
  • Вентиляцию фасада при дополнительном утеплении

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая — части единой вентиляционной системы, которая закладывается еще при строительстве.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться. Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

  1. При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.
  2. Во время парения окошки приоткрываются по необходимости.
  3. После завершения процедур баня проветривается целиком.

В помощь вам также подготовлен материал про схемы вентиляции в бане (10+ разных схем).

Материалы

На выбор вентсистемы бани во многом оказывает влияние тип строения и тот материал, из которого оно выполнено. Если баня оборудована в отдельно расположенном строении, то довольно просто спланировать и установить наиболее предпочтительный тип вентиляции. Но если баня имеет общую стену с жилыми комнатами, то к вентиляции надо отнестись особенно тщательно, чтобы не допустить переувлажнения и загнивания стены.

Система вентиляции в банях второго типа может быть только принудительной, то есть она в обязательном порядке должна включать вентилятор, который будет способствовать эффективной просушке стены. Вентиляция бани может быть соединена с элементами общедомовой вентиляции либо самостоятельно выходить на улицу. Вентканалы в каркасных постройках обустраивают непосредственно в стенах, а позже выводят на кровлю или даже выше. Для максимального притока воздуха монтируют функциональные продухи в фундаменте или устанавливают вентиляционный клапан.

Особенность построек по каркасной методике такова, что стены в них покрыты большим количеством теплоизоляционных слоев, что полностью исключает возможность обустройства естественной вентиляции. Именно поэтому самым оптимальным вариантом здесь будет создание приточно-вытяжной системы вентилирования. Для того чтобы воздухообмен был наиболее качественным, используют создание двух каналов: один размещают около пола и дополняют вентилятором, он используется на приток, а второй служит для отведения отработавшего воздуха – его монтируют чуть выше. Проемы таких отверстий закрываются заслонками.

В банях, построенных из газоблоков и пеноблоков, в связи с индивидуальными особенностями материала обустраивают оцинкованные воздуховоды. Для этого приобретают уже готовые трубы, некоторые даже делают их из простых канализационных. Некоторые мастера создают вентканал самостоятельно из оцинкованных листьев, предварительно придав им необходимую конфигурацию и надежно загерметизировав места стыков. Как правило, в таких строениях воздуховоды прокладывают поверх боковых стен.

Проще всего устроить вентиляцию в русской классической бревенчатой бане. Здесь имеет смысл оборудовать систему естественной вытяжки. Если древесина дышащая, между бревнами от пола до нижнего края сформированы зазоры, а во всех помещениях бани предусмотрены окна, то проведение дополнительных вентиляционных конструкций не потребуется. Однако, нередко возникает проблема создания оптимальных пропорций между поступающим извне и уходящим на улицу воздухом. Чтобы предотвратить возникновение сквозняков и не «отапливать улицу», специалисты рекомендуют дополнительно хорошо утеплить баню и обустроить внутри теплоизоляционного материала небольшие отверстия со специальными клапанами, которые служат для поступления и выведения потоков.

Постройки из кирпича изначально не предусматривают возможности воздухообмена, поэтому любая естественная вытяжка здесь абсолютно исключена. Из-за этого планировать вентиляцию следует еще на этапе составления проекта строительства

При этом важно точно представлять, какое число парильщиков будет принимать банные процедуры. Если баня строится для небольшой семьи, то можно просто оформить небольшое приточное отверстие возле печи и вытяжное под потолком, а если сооружение ориентировано на большую компанию, то следует отдать предпочтение принудительным вариантам

Механическая или естественная вентиляция – что лучше?

Механическая вентиляция вполне может использоваться, однако ее применение связано с некоторыми неудобствами:

  1. Для увеличения или уменьшения интенсивности воздухообмена понадобится прикрывать выпускную задвижку, чтобы создать дополнительную нагрузку на вентилятор.
  2. Вытяжка воздуха может осуществляться с такой интенсивностью, что для того чтобы поддержать требуемую температуру пара, понадобится дополнительно протопить банную печь.

Поэтому остановимся более подробно на естественной вентиляции. Как сделать вентиляцию в парилке, не затрачивая при этом больших денег?

Тонкости обустройства

Устройство вентиляционной системы зависит от многих факторов. Так воздухообмен в каркасной бане, в бане из блоков и в деревянной бане отличается. Плюс большую роль играет схема расположения и размер воздуховодов и отверстий. Но для начала разберем виды вентиляционных систем.

Виды систем

Естественный воздухообмен — в данном случае имеется в виду не отсутствие вентиляции, а ее работа без посторонней помощи. Подача воздуха регулируется вручную, задвижками. Вариант хороший, но он больше подходит для обособленных зданий, к примеру, когда баня делается из сруба стоящего на берегу реки;

Для естественного воздухообмена нужны широкие каналы.

Принудительная система — здесь приточная и вытяжная вентиляция оборудуются электрическими нагнетателями и вытяжками (вентиляторы). Эффективность такой системы на порядок выше. В деревянной бане ее монтируют по желанию, а в каркасных и блочных сооружениях это обязательный атрибут.

Схема принудительной вытяжки.

Схемы воздухообмена парилки

Чаще всего приток воздуха обустраивается рядом или неподалеку от печи. Если печь стоит рядом с входной дверью, то вместо отдельного вентиляционного канала, под дверным полотном оставляется зазор размером 20–30 мм, через который идет подсос воздуха.

Иногда вентиляционное отверстие с задвижкой делается прямо в нижней части дверного полотна. Но в любом случае, при отсутствии отдельного вентиляционного канала предбанник должен хорошо вентилироваться, так как воздух будет поступать именно оттуда.

  1. На схеме ниже показан вариант обустройства вентиляции, где вытяжка делается примерно на одном уровне с притоком. Разогретый свежий воздух огибает все помещение и, постепенно остывая, уходит через вытяжку. Сауна с ее сухим паром под эту схему подходит отлично, а вот в русской бане она работает хуже;

Схема с нижней вытяжкой больше подходит для сауны

  1. Следующая схема используется в помещениях, где одна из стен граничит с улицей. Проблема в том, что когда приток находится далеко от печи, холодный воздух стелется по полу и он будет прохладным. Поэтому здесь желательно на приток ставить вентилятор и включать его кратковременно;

На приток желательно ставить вентилятор.

  1. Следующая схема больше подходит для каркасных и блочных сооружений стоящих на бетонном фундаменте и имеющих бетонные полы. Здесь поверх бетона монтируется деревянный настил с отверстиями. Если на вытяжку поставить мощный вентилятор, то горячий воздух, огибая помещение, будет уходить через пол, тем самым обогревая его;

Вентиляция через пол требует обустройства принудительной вытяжки.

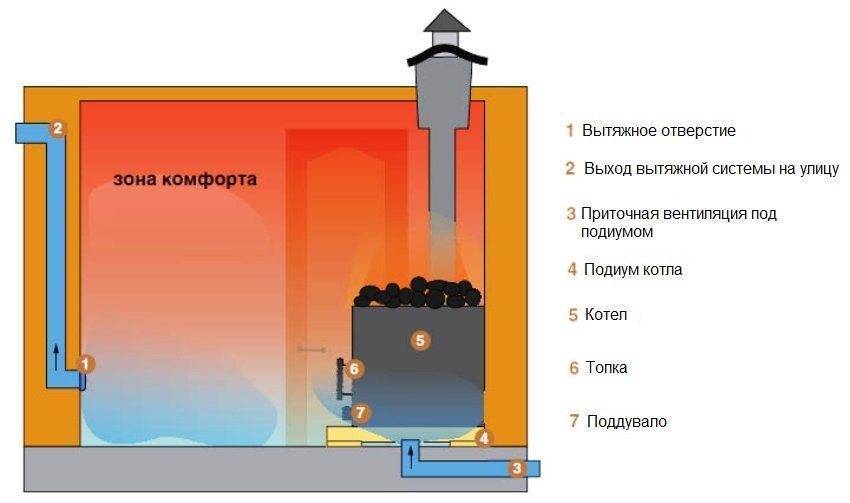

  1. Вытяжка через поддувало печи чаще всего используется в русской бане. Печь здесь устанавливается прямо в парилке, а приток монтируется напротив, обычно под лавками. При этом в помывочной и предбаннике должна быть отдельная вытяжка, пускать все через парилку нежелательно, там и так влажности много.

Схема вытяжки через поддувало печи характерно для русской бани.

Пример обустройства системы

Обустраивать мы будем вентиляцию в бане из сруба, но на этом примере можно смонтировать вентиляционную систему по любой схеме. Приводить пошаговое руководство нет смысла, так как для каждой бани оно будет свое. Поэтому на фото я покажу монтаж основных узлов системы.

ИллюстрацииРекомендации
Заводим трубу.

Пластиковая канализационная труба будет оптимальным вариантом для воздуховода. Материал не боится влажности, плюс цена копеечная.
Чтобы прорезать круглое отверстие в деревянной стене используются специальные коронки. На видео в этой статье есть инструкция по обустройству.

Тройник.

Обычно приток заводится в предбанник, а дальше устанавливается тройник и воздуховоды, идут по разным помещениям.

Обогрев пола.

Для обогрева пола верхний воздухозаборник можно соединить трубой с подполом. Правда здесь лучше установить вентилятор и задвижку.

Вход через пол.

В каркасных банях и в банях на столбчатом фундаменте удобно заводить приток через пол. На фото слева показан такой ввод.

Заглушка.

Если заводите приток через пол, то не забудьте поставить заглушку, желательно с сеткой, иначе все мыши будут у вас в бане.

Утепление трубы.

Трубу вытяжки нужно обязательно утеплить, в противном случае внутри будет оседать конденсат и стекать по трубе в парилку.

Вентиляторы.

Как на приток, так и на вытяжку желательно ставить вентиляторы. Но сюда нужно ставить исключительно влагостойкое оборудование.
