Монтаж зубчатой рейки
После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

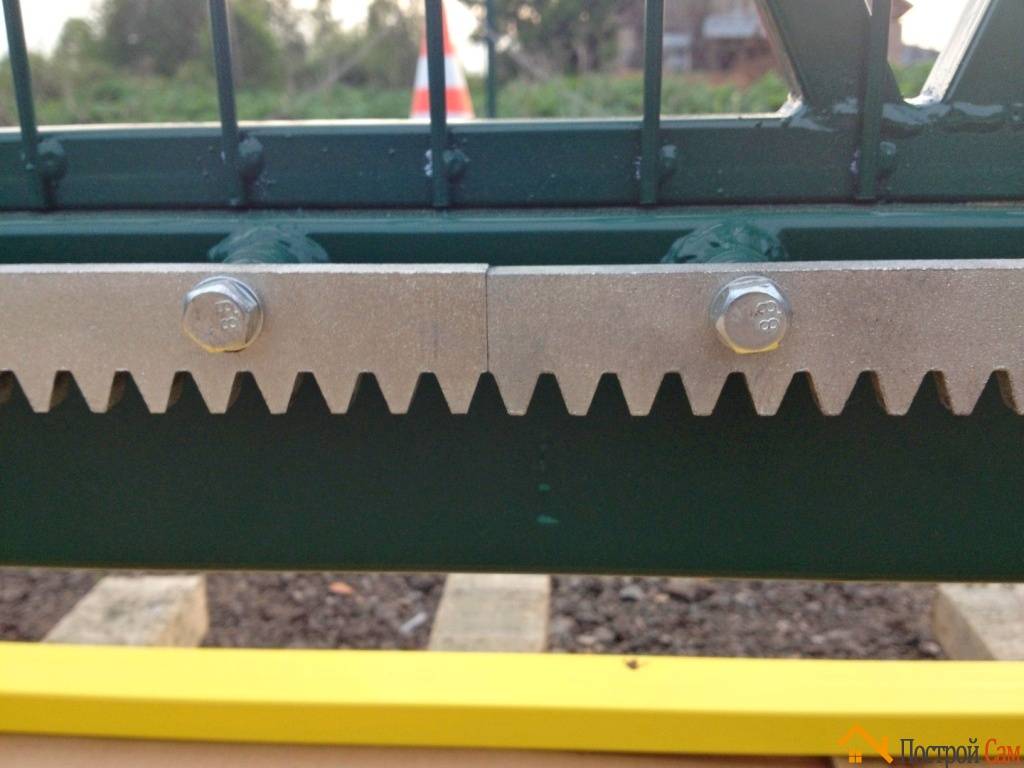

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

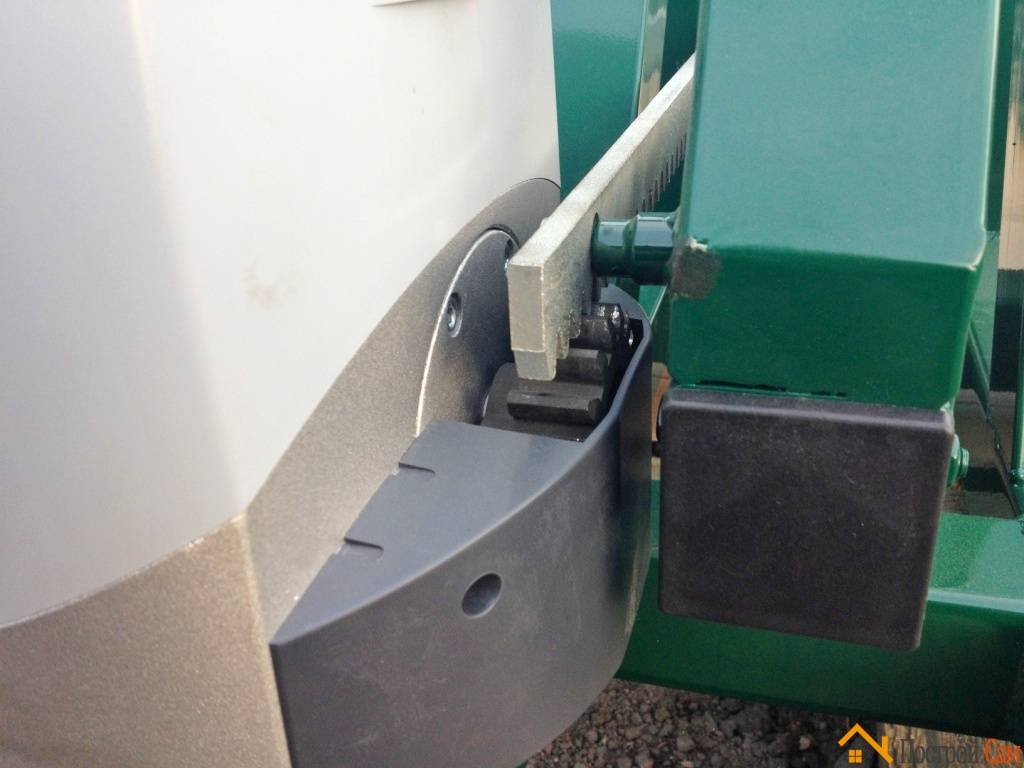

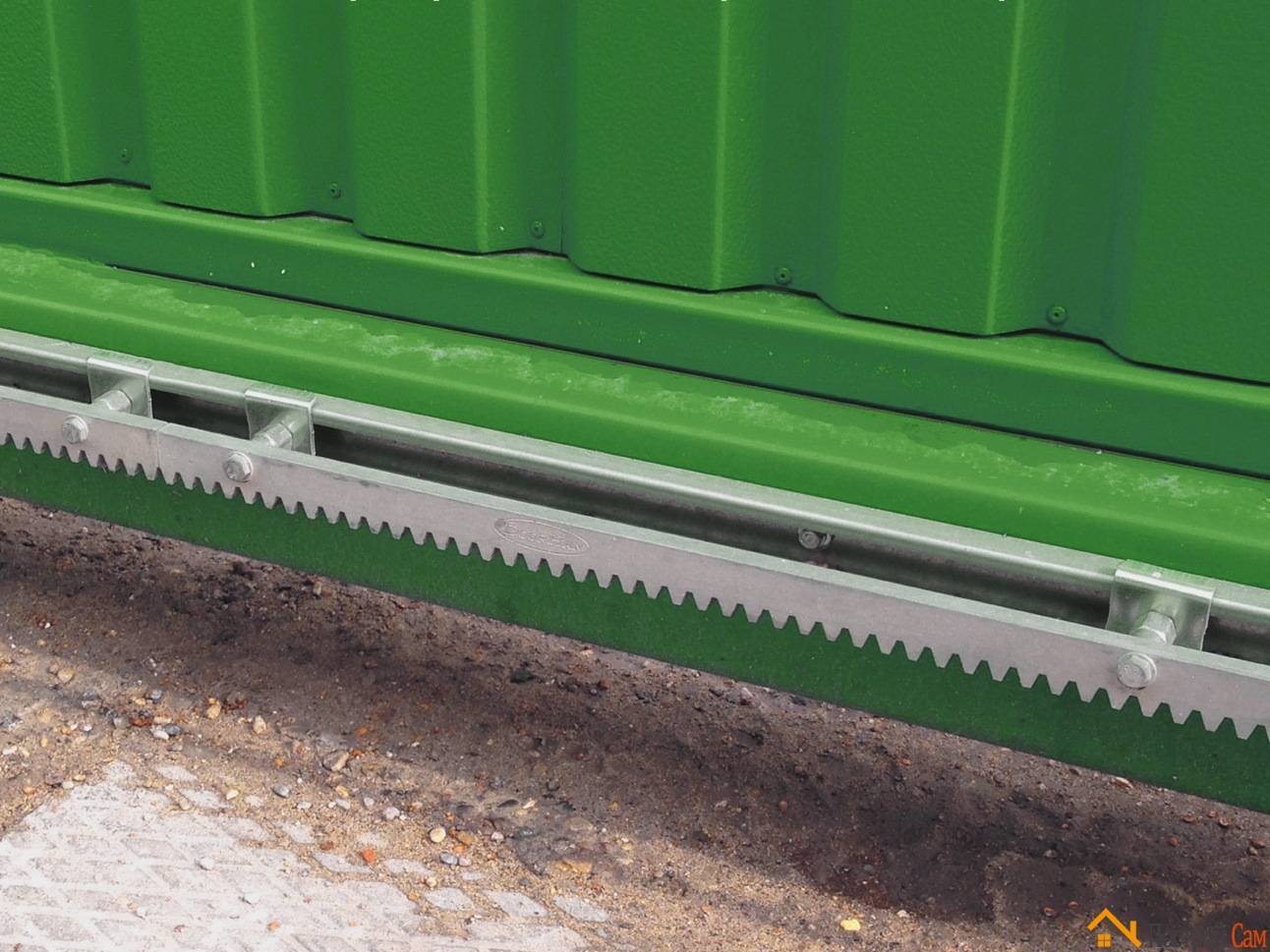

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

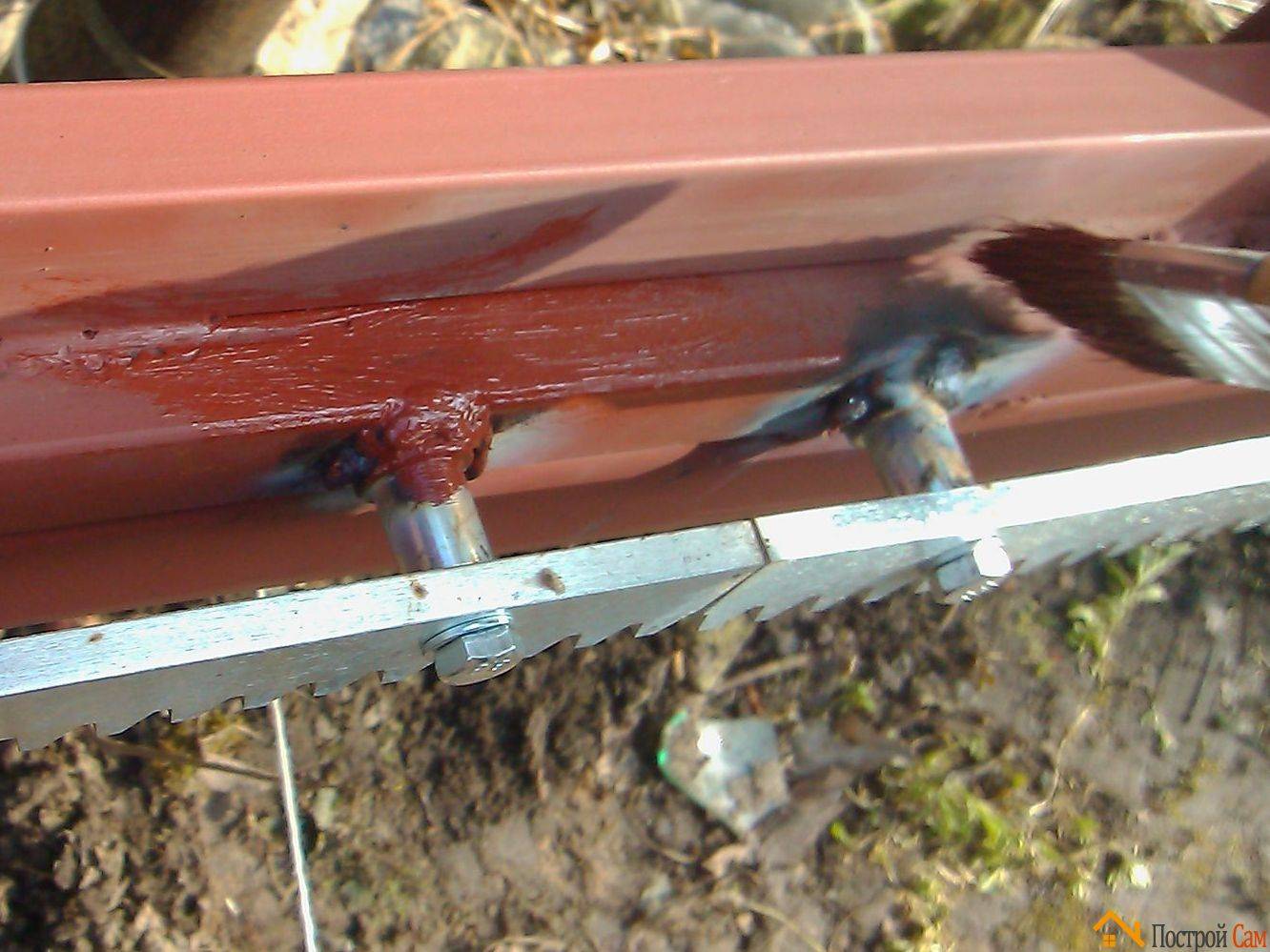

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.
Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.
Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».
Установка фотоэлементов
Принцип действия фотоэлементов заключается в том, что между ними всегда проходит луч света: один из элементов его принимает, а другой излучает. Пока световая связь между фотоэлементами сохраняется, автоматика функционирует в своем обычном режиме. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад.
Сейчас фотоэлементы устанавливаются всегда в местах расположения откатных или распашных ворот. Они обеспечивают необходимый уровень безопасности. Само собой, монтаж двух фотоэлементов потребует значительно меньше сил, времени и средств, чем выправление вмятин и рихтовка автомобиля.
Схема подключения фотоэлементов откатных ворот
Крепятся фотографические элементы при помощи самых обыкновенных болтов. Кроме того, вам потребуются 2 кабеля: с сечением 0,5 миллиметра на 4 миллиметра (для излучающего фотоэлемента) и сечением 0,5 миллиметра на 2 миллиметра (для принимающего фотоэлемента). Схема подключения фотоэлементов своими руками выглядит следующим образом:
- контакт “минус“ подсоединяется к левому контакту АС24-V на контрольном блоке;
- “плюс“ — к правому АС24-V;
- “НС“ — к “ГНД“;
- “АУТ“ — к “ФОТО».
Примерный ход необходимых работ

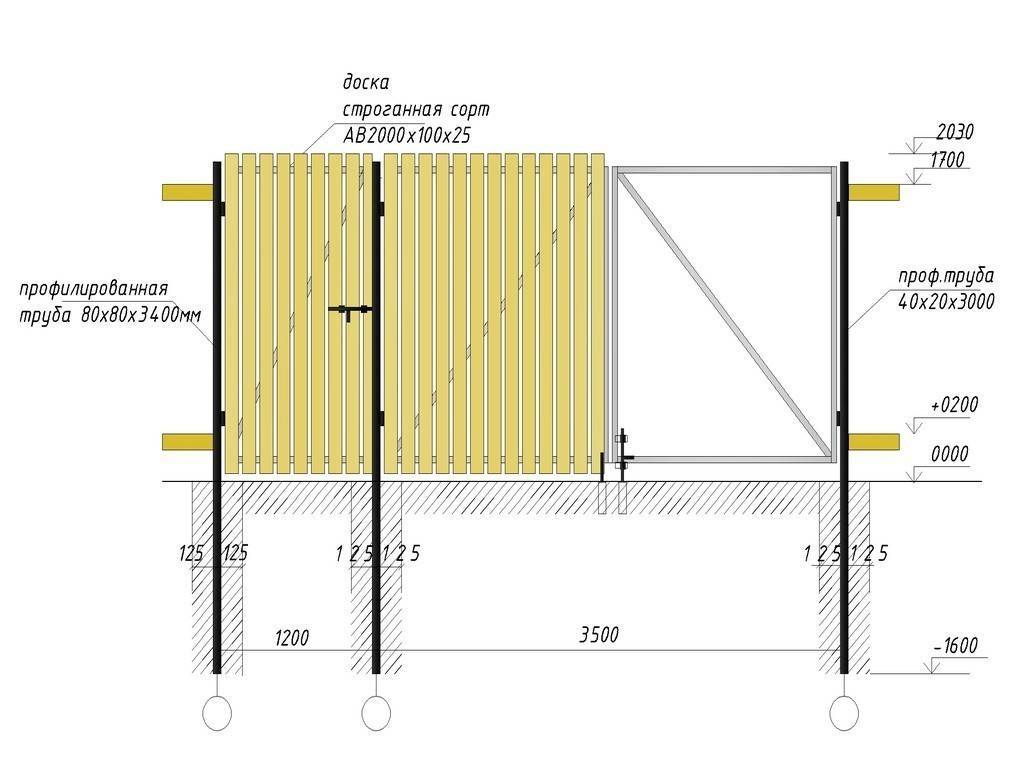

Схема устройства калитки из профнастила
- Работа над чертежами и схемами конструкции.
- Подготовка места под фундамент для закладного элемента (в виде траншеи). Если нет возможности воспользоваться столбами имеющегося ограждения, разметить место под фундамент своими силами (в виде ямы) для опорного столба.
- Закладка фундаментов или фундамента (руками делать это, естественно, тяжело, но выполнимо).
- Установка закладного элемента – трудоемкий процесс, и своими силами справиться непросто.
- Для автоматизированных ворот обдумать разводку кабелей заранее будет предусмотрительным решением, особенно если вы разбираетесь в электричестве и способны выполнить работу своими усилиями.
- Окончательное обустройство опорного столба и регулировка роликовой системы ворот.
- Выведение на должный уровень автоматики, если сами того пожелаете. В этом случае включаете в работу пункты 5-й и 7-й.
Правильный подход заключается в том, что если сам хозяин не сможет разобраться в тонкостях чертежных схем, нужно привлечь специалиста с опытом к работе над проектом.
Фундамент под столбы-опоры. Он представляет собой глубокую яму, дно которой должно находиться ниже глубины промерзания грунта примерно на 20 см. Устанавливать сами столбы нужно с использованием строительного уровня, после этого забетонировать.
Фундамент для ворот. Закладка его происходит сложнее. Нужно выкопать траншею, длина которой равна половине ширины предполагаемого проема ворот. Ширина траншеи – 40 см, глубина такая же, как и под сами опорные столбы. Всякий сам в состоянии выкопать траншею для каркаса. Главное – расположить ее вплотную к забору.
Выбираем материалы и фурнитуру
Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:
- вес не больше 400 кг, шириной до 4 м;
- масса до 600 кг, размер не больше 6 м;
- вес более 600 кг, ширина свыше 6 м.
При самостоятельном монтаже откатных ворот придется приобрести:
- нижнюю направляющую балку;
- поддерживающую скобу, на ней устанавливаются резиновые ролики;
- пару опорных тележек с площадками под них;
- концевой ролик;
- нижний и верхний уловители;
- заглушки из пластика.
Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить
Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:
- профильные трубы 50×50 или 60×40 мм для сборки рамы;
- труба 40×20 для сборки каркаса под обшивку;
- 20-й швеллер длиной 2 м для монтажа роликовых тележек;
- отрезки листового железа для закладных на кирпичных или каменных опорах;
- арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
- при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
- краска и грунтовка по металлу.
Установка своими руками
Если вы решили самостоятельно установить откатные ворота, то вам понадобятся следующие инструменты:
- Лопата;

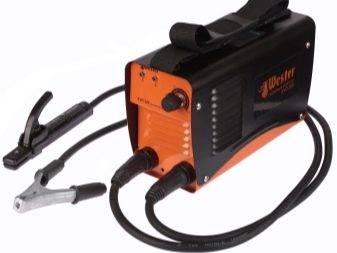

- Сварочный аппарат;
- Лом;
- Рулетка;
- Уровень;
- Молоток;
- Дрель (запаситесь сверлами по металлу);

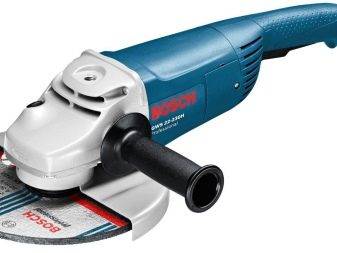

- Болгарка.
Полотно раздвижных ворот нужно устанавливать вдоль забора. Заранее позаботьтесь о свободном пространстве для откатки створки. Для этого рекомендуется приготовить подробный чертеж будущей конструкции. Купите все необходимые материалы в специализированных магазинах и приступайте к монтажным работам.
Для начала изготовьте и установите столбы. Можно использовать простые бетонные варианты, прочную металлическую трубу или деревянные бруски. Специалисты рекомендуют бетонировать данные детали, чтобы они были более устойчивыми и надежными.
Теперь можно переходить к укладке фундамента. Его следует разместить вдоль забора и качественно забетонировать. Для этого необходимо подготовить траншею с глубиной около 1 м и шириной не меньше 0,5 м.
Далее следует заняться изготовлением металлической части откатных ворот. Для этого пригодится металлический швеллер (его ширина должна составлять 14-15 см, а длина должна равняться длине фундамента). После этого к швеллеру нужно приварить небольшие ножки из металла диаметром 13 мм. Затем металлическую часть необходимо уложить в выкопанную траншею (ножками вниз) и забетонировать.
Теперь нужно подождать неделю до того момента, пока бетон полностью не высохнет. Это время не стоит терять зря – лучше заняться изготовлением откатных ворот.
Еще одним важным этапом является сварка и покраска щита. Сначала при помощи болгарки необходимо удалить с металлических оснований следы коррозии (если таковые имеются), а также заметные масляные следы. После этого материал нужно обезжирить (для этого подойдет бензин). Далее следует нанести специальную грунтовку с антикоррозийными свойствами и оставить конструкцию до полного высыхания.
После нанесения и высыхания грунтовки можно переходить к процессу варки рамы. Для этого пригодится рельс с длиной в 6 м. Его нужно положить так, чтобы разрез смотрел вниз. Затем к нему следует приварить профильную трубу. Ее размер должен составлять 60х30х2 мм. Далее на эту трубу устанавливаются вертикальные стойки и так же привариваются. Эти детали должны иметь аналогичный размер.
Не забудьте о последнем, но не менее важном штрихе – варите внутреннюю трубу с размером 40х20х2. В завершении необходимо обработать и зашлифовать получившиеся швы, чтобы конструкция выглядела аккуратно, а потом нанести на готовое полотно еще один слой грунтовки
Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом. Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом.
Теперь можно переходить к установке механизма ворот. Роликовую систему нужно установить на швеллер. Закрепление этой детали происходит с помощью боковой части. Затем роликовую систему укладывают на специальные тележки. После этого полотно следует установить вдоль забора и приварить. Что касается улавливателей и подвижных роликов, то их следует закрепить на несущих столбах. Для фиксации этих деталей можно использовать сварку, дюбели или хомуты.
Управление воротами может происходить с помощью автоматической системы. Ее вполне можно собрать своими руками. Более того, такая работа позволит сэкономить деньги, поскольку собственноручный сбор автоматики обойдется намного дешевле, чем покупка готовой системы. Но не думайте, что изготовить свою автоматику будет просто. Для этого понадобится немало усилий и свободного времени.
Что понадобится для сооружения своими руками
Сделать откатные ворота своими руками несложно, если хорошо подготовиться. Материалы приобретаются в соответствии с чертежами, а инструменты — с планом работ.
Выбор деталей для механизма отката
В зависимости от весовой нагрузки и ширины проема для откатных конструкций существует несколько видов комплектующих для:
- сооружений 6 м шириной (и более), весом от 0,6 т;
- ворот от 4 до 6 м, массой 400-600 кг;
- изделий менее 4 м шириной и весом меньше 0,4 т.
Какой инструмент и материалы понадобятся
Для сборки самодельных откатных ворот нужно подготовить следующие инструменты:
- Для малярных работ понадобятся кисти или пульверизатор с компрессором.
- Чертилка или карандаш.
- Рулетка.
- Набор гаечных ключей.
- Шуруповерт.
- Молоток.
- Болгарка и круги.
- Аппарат сварочный.
- Для хранения бетона и сыпучих материалов — емкость.
- Трамбовка.
- Кирка или лом.
- Лопата.
Потребуется приобрести материалы:
- Для приготовления бетона — щебень, цемент.
- Для армирования фундамента и закрепления швеллера нужна арматура 10-12 мм в диаметре и длиной 15 м.
- Для закладной под роликовые каретки и автоматику используют 20 швеллер.
- Каркас делают из профильной трубы — 20 м 40*20*2, 18 м 60*40 или 50*50.
Подготовка к строительству фундамента.
Прежде всего, надо высчитать размеры будущего фундамента под откатные ворота. Обычно, если это ворота для частного дома, размеры фундамента зависят от ширины проема. И длина фундамента должна быть около половины ширины ворот. Так, если вы планируете сделать проем под заезд 3-4 метра шириной, то длина фундамента должна составлять 1,5-2 метра.
Ширина же зависит от высоты и веса будущих ворот. Для ориентирования берется стандартная ширина фундамента в 30 сантиметров. Такая ширина позволяет свободно закрепить на поверхности основную закладную деталь из 200 мм швеллера. В постройке фундамента под ворота швеллер играет важную роль: на него закрепляются направляющие ролики, на которых будут скользить откатные ворота. Чем массивнее ворота, тем больше должен быть швеллер и шире фундамент.
Глубина фундамента зависит от глубины промерзания грунта в вашей местности. Учитывайте, что бетон хороший проводник холода, поэтому высота фундамента должна быть на 20 см больше глубины промерзания.
Также для фундамента потребуется ребристая металлическая арматура. Она будет служить каркасом для фундамента и к ней крепят закладную деталь, швеллер.
Изготовление элементов откатного типа
Откатные ворота устраиваются в строго определенном порядке. В первую очередь укладываются механические части, и только потом — электрические.
Сначала устанавливают в грунт столбы (2-3 шт.) высотой до 1,5 м. Для этого выкапывают ямы, в каждой делают подушку из щебня и армируют. Затем заливают столбы и фундамент. Он и будет фиксировать и саму секцию, и привод для нее.
Основные фасадные элементы — столбы ворот, устанавливают на расстоянии друг от друга. Оно должно быть достаточным для того, чтобы между столбами нормально проезжал автомобиль. Столбы можно сделать из любых доступных материалов: труб большого диаметра, кирпича или бетона.
Для того чтобы изготовить каркас откатных ворот применяются трубы разных размеров, единого стандарта не предусмотрено. Размер трубы должен зависеть от ширины проема: чем он шире, тем большего размера должна быть профилированная труба. Если этот показатель составляет 4 м и более, стоит приобрести специальные омега-профили.
Перед тем как изготовить каркас, профили нужно обработать специальными антикоррозийными средствами. Только потом можно переходить к сварке. Швы должны быть качественными, не иметь отверстий на стыках.
Затем нужно сделать наполнение каркаса. Внутреннюю раму нужно сварить из профилированных труб точно так же, как и основную конструкцию. Однако размер внутренней рамы должен быть несколько меньше. Внутренняя и основная рамы соединяются с помощью точечной сварки через каждые 20 см.
Для монтажа ворот понадобится секция из металла, ее необходимо обрезать по предварительным размерам. Для обшивки ворот можно использовать практичный и недорогой материал: поликарбонат, профнастил, нержавеющую сталь. Выбор может зависеть от параметров ворот. Обшивку проводят на болты и заклепки, но иногда требуется сварка.
Виды
Откатные ворота делятся на три типа:
- подвесные;
- откатные по рельсу;
- консольные.
Первые ранее устанавливались на предприятиях, но в последнее время даже там они стали редким явлением. Вызвано это двумя причинами: дороговизна и ограничение въезда по высоте. Среди плюсов – высокий уровень надежности самой конструкции.
Второй тип ворот имеет наиболее простую конструкцию, но из-за особенностей климата для большинства российских регионов они не столь популярны, так как в связи с перепадами температур, наледью и прочими ситуациями их открытие и закрытие может быть если не невозможно, то сильно осложнено.
Откатные ворота. Чертеж и схема откатных ворот.
Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.
Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.
Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).
Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.
Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:
- Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
- Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
- Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
- Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
- Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
- Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
- Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.
Выбор строительного сырья и комплектующих для ворот
Перед тем как приступить к изготовлению откатных ворот, необходимо сделать правильный выбор материала и комплектующих.
Выбор материала
Сложным может оказаться выбор материала для создания рамы и створки. Костяк конструкции разумнее делать из профильных труб или деревянных брусков, а для створки ворот следует использовать следующее строительное сырьё:
- стеновой профнастил, который весит мало, без труда монтируется, не портится из-за механического воздействия и выглядит эстетично;
- листы металла, отличающиеся большим весом и поэтому требующие особых умений при монтаже, но гарантирующие высокую прочность конструкции;
- древесину, главные отличия которой — привлекательный вид и быстрая порча при отсутствии должного ухода (требуется обязательная обработка защитными средствами);
- кованые элементы, делающие ворота настоящим произведением искусства, но требующие серьёзных вложений.
Стеновой профнастил имеет малый вес, поэтому легко монтируется
Комплектующие
Для изготовления дверной конструкции понадобятся следующие детали:
- несущий профиль;
- опоры к роликам и каретки;
- поддерживающие ролики, которые будут ограничивать колебания;
- верхний и нижний уловители;
- ролик, выполняющий роль опоры;
- заглушки для направляющей.
Выбирая комплектующие, следует исходить из размеров и веса ворот
Выбирая фурнитуру в магазине, следует исходить из параметров проёма и веса полотна, которое будет навешано на раму. Кроме стандартного набора комплектующих, рекомендуется приобрести регулировочные пластины, способные избавить от незначительных погрешностей в расчётах без ущерба для всей конструкции.
Особенности проектирования конструкции
Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.
Размеры полотна
Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.
При расчетах следует учесть:
- Габариты машины, которая будет проезжать в проем;
- Угол ее въезда;
- Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.
Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.
В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.
Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться
Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.
При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.
Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.
Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.
Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.
Чертежи и схемы
Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.
Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.
Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.
Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.

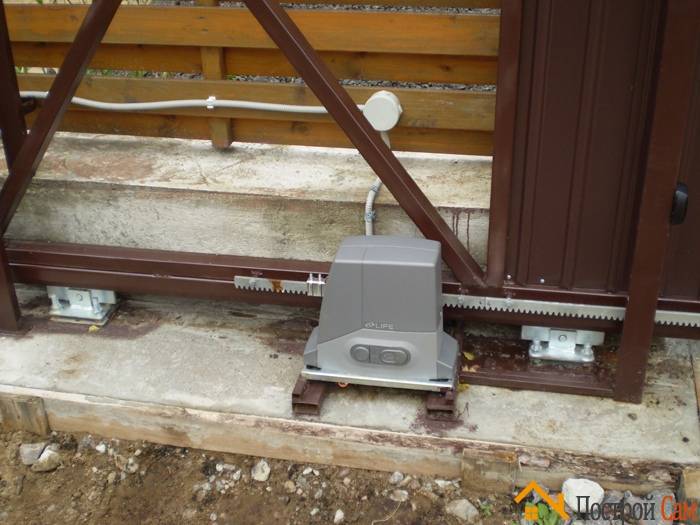

Откатные ворота с электроприводом
Электрический привод представляет собой специальную систему, предназначение которой преобразовывать энергию в механическую. Автоматика устанавливается на различные типы ворот и позволяет экономить время на открывание и закрывание створок. Современные откатные ворота с электроприводом имеют массу преимуществ, тем не менее, многие задумываются об их установке и целесообразности этого поступка.
Стандартный электропривод на воротах откатного типа состоит из следующих элементов:
- редуктора и непосредственно двигателя;
- зубчатой рейки;
- защиты и автоматики;
- цепей управления.
Имеются отдельные линейки моделей, в которых двигатель с редуктором собраны в одном корпусе. Защита осуществляет функцию остановки работающего мотора при появлении препятствий, тогда как автоматика выполняет остановку при достижении крайнего положения. Элементами управления являются пульт д/у, фотоэлементы, щит управления.
Составление схемы
Перед покупкой материалов нужно рассчитать размер ворот и составить подробный план со спецификацией. План должен дать представление о том, сколько нужно закупить материалов для того, чтобы сделать самодельные откатные ворота.
Основные правила: высота полотна ни в коем случае не должна быть больше высоты самого забора. Допускается делать немного меньше. Ширина рассчитывается по ширине проема.
Откатные ворота своими руками изготовленные состоят из следующих элементов:
- полотно ворот;
- верхние рельсы;
- нижние рельсы;
- ролики;
- электропривод (если нужно).
Если предполагается монтировать рельсовые ворота, нужно дополнительно приобрести П-образную планку. Ее длина должна превышать двойную длину ворот, также должен остаться небольшой «запас» сантиметров 30.
Откатные ворота с калиткой
Размеры полотна
Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:
- размеры автотранспорта, который будет въезжать на участок;
- угол въезда автомобилей;
- свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.
Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.
Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль
Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.
Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.
Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.
Монтаж и подключение периферийных устройств.
Только после того как все механические и прочие элементы автоматики привода будут установлены и протестированы, подключаются такие периферийные устройства, как фотоэлементы безопасности и сигнальная лампа.
Разумеется ворота могут функционировать и без этих дополнительных элементов. Тем не менее они требуются для обеспечения должного уровня безопасности и помогают избежать множества проблем в процессе эксплуатации данной откатной конструкции.
Особенности монтажа фотоэлементов.
Комплекс фотоэлементов безопасности состоит из передающего и принимающего устройства, которые размещаются перед воротами друг напротив друга. Между приборами на перманентной основе проходит световой луч. Причем пока между фотоэлементами проходит световой сигнал, то функционирование воротной конструкции происходит в нормальном режиме. Если в какой-то момент сигнал прерывается из-за появления на его пути транспортного средства, человека, собаки или любого другого неодушевленного предмета, то это приводит к автоматической остановке и запуску механизма обратного хода. Ворота начинают двигаться в обратном направлении, что позволяет избежать получения различных травм человеком или предотвратить повреждение транспортного средства.
Детальный процесс установки фотоэлементов.
Существует большое количество способов монтажа фотоэлементов, однако все они сходятся к проведению сходных по смыслу манипуляций. В частности, процедура монтажа таких приборов состоит из нескольких шагов:
Вначале необходимо установить передающее и принимающее устройства напротив друг друга, чтобы обеспечить беспрепятственное прохождение между ними светового луча. Фотоэлементы могут быть установлены на специальных металлических постаментах, которые нужно приварить к столбикам с нижним уловителем и верхними роликами. Также можно отдельно изготовить специальные столбики из стальной профильной трубы размером 50х50 мм и уже на них закрепить эти приборы при помощи обычных саморезов.
После этого можно приступать к подключению фотоэлементов непосредственно к приводу. Для этого потребуется в столбиках просверлить отверстия и провести провода сечением 4х0,5 (4х0,75) и 2х0,5 (2х0,75) под проезжей частью. Для обеспечения дополнительной защиты проводов от негативных внешних факторов, а также чтобы исключить возможность обрыва, их лучше поместить в гофрированный шланг.
Подключение фотоэлементов к приводу осуществляется по схеме, которая входит в комплект устройства.
Установка сигнального фонаря.
В завершение процесса монтажа привода рекомендуется дополнительно установить специальный сигнальный фонарь. Основное предназначение данного элемента входящего в систему безопасности откатного устройства заключается в информировании транспортных средств, двигающихся по проезжей части, о выезде с территории автомобиля. Именно поэтому такой фонарь нужно установить со стороны дороги, чтобы обеспечить его хороший обзор всем участникам движения.
Для крепления лампы можно использовать обычные саморезы. Для подключения к питанию потребуются провода сечением 2х0,5 мм или 2х0,75 мм. Естественно, можно вообще не устанавливать такой сигнальный фонарь на откатную конструкцию, однако в этом случае следует подготовиться к финансовым затратам на кузовной ремонт и покраску автомобиля
