Как сделать бюджетные откатные ворота своими руками: Инструкции

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Рекомендации по выполнению работ

Любому ограждению необходимо прочное основание, чтобы оно было не только прочным, но и устойчивым. Правильно установленный забор на склоне оказывает влияние на укрепление поверхности грунта. Каменное ограждение является оптимальным вариантом для того, чтобы участок был укреплен.

Схема забора с уклоном на фундаменте.

Каждая последующая секция должна располагаться ниже предыдущей секции.

Самый дешевый и менее трудоемкий способ — это натянуть сетку-рабицу. Даже если будут наблюдаться перепады высоты склона, то ограждение из такой сетки все равно будет ровным, натянутым параллельно поверхности земли. Среди недостатков ограждения можно отметить его непрезентабельный внешний вид. С целью предотвращения коррозии металла, установка секционного забора осуществляется при соблюдении расстояния между ограждением и грунтом, равным 5-10 см.

В процессе строительства каменных заборов используется песчаник или известняк. Можно использовать бетон, кирпич, бетонные плиты. Всем этим материалам присуща прочность, долговечность, высокая устойчивость к влиянию различных факторов внешней среды.

Если строить забор из дерева или металла, то потребуется особый уход за ограждением. Лучше всего строить забор из сосны, которая может служить от 20 до 30 лет. За бетонным, каменным или кирпичным забором не требуется тщательный уход. Перед установкой забора необходимо очень тщательно продумать все нюансы, с которыми можно столкнуться в процессе строительства.

Чтобы избежать лишних затрат, необходимо проводить геодезическую съемку на будущем участке строительства. Она необходима, если в процессе инженерно-геологических наметок ее не проводили. Перед началом рытья траншеи или котлована, следует определить самый высокий участок и начать рыть там. Делать выемки необходимо на одном уровне.

Советы профессионалов

Чтобы откатные ворота прослужили долгую службу, придерживайтесь следующим советов профессионалов:

  • Грунтовку рекоменудется подбирать с антикоррозийными присадками. Они надежно защитят места шварных швов от образования коррозии, что продлит срок службы конструкции.
  • В магазинах фурнитура обычно продается в виде комплектов, которые адаптированы под разную массу и ширину ворот. Стандартные наборы рассчитаны на ширину в 4, 6 и 8 метров.

К сожалению, многие люди при сборке ворот допускают различные ошибки, поэтому профессиональные строители рекомендуют людям здраво оценивать свои силы. Если Вы до этого ни разу занимались монтажом ворот, то рекомендуется обратить за помощью в строительную компанию. Работы обойдутся Вам дороже, однако Вы будете уверены, что они будут собраны по всем правилам и прослужат долго.

Изготовление створки ворот и этапы монтажа

Перед началом работ определитесь с размерами ворот — шириной и высотой. В нашем примере рассмотрен вариант с шириной проезда 4 м, длиной направляющей — 6 м, высотой ворот — 2 м.

Материалы и инструменты

Расчет материалов сделан для представленной на чертеже конструкции, с односторонней обшивкой профнастилом, для климата с промерзанием грунта на глубину до 1,5 м.

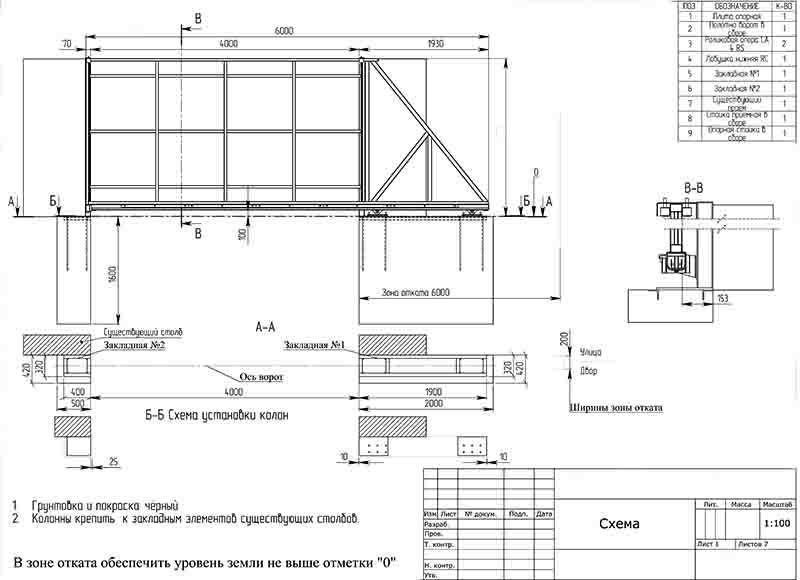

Чертёж ворот

Таблица. Расход материалов на установку откатных ворот

 МатериалРасход
Бетонирование силовой рамы на глубину 1,5 мцемент150 кг
песок450 кг
щебень450 кг
арматура, диаметр 10–14 мм~20 м
Закладнаяшвеллер № 16 — № 202 м
Нащельниктруба квадратного сечения 60х60х2 мм2,5 м
Полотно ворот (4х2 м)профнастил10 м2
труба прямоугольного сечения 60х40х2 мм26 м
труба прямоугольного сечения 40х20х2 мм20 м
краска1 банка
грунтовка1 банка
растворитель1 банка
электроды1 упаковка
саморезы по металлу150–200 шт.

Необходимые инструменты:

  • лопата;
  • болгарка;
  • сварочный аппарат;
  • шуруповёрт;
  • уровень;
  • рулетка;
  • малярная кисть или пульверизатор.

Изготовление створки

Каркас рамы — сварная конструкция. До начала работ нужно организовать место — выложить при помощи строительного уровня кирпичи под будущую конструкцию. Сделайте заготовки каркаса. Очистите трубы от грязи и ржавчины.

Вам понадобятся отрезки трубы 60х40 мм длиной: 6 м — 1 шт., 4,4 м — 1 шт., 2 м — 2 шт., 2,56 м — 1 шт.

И отрезки трубы 40х20 мм длиной: 4,32 м — 3 шт., 1,92 м — 2 шт., 1,88 м — 4 шт.

К направляющей (необходимо купить), закрытой с двух сторон заглушками, приварите трубу 60х40 мм длиной 6 м, прихватывая с двух сторон через каждые 750 мм. Перпендикулярно к основанию приварите (также точечно) трубы 60х40 мм длиной 2 м (подрезав края под 45°) и соедините их верхушки трубой длиной 4,4 м.

От свободного конца основания к ближайшему углу приварите трубу 60х40 мм длиной 2,56 м. Площадь полотна заполните конструкцией из труб 40х20 мм по схеме. При этом узкую трубу нужно варить заподлицо с широкой — при односторонней обшивке и по центру — с двухсторонней.

Сварочные швы зачистите болгаркой и обработайте антикоррозионным средством. Покрасьте полученный каркас.

Раскроите профнастил и обшейте раму при помощи саморезов.

Бетонные работы

Подготовьте силовую раму. Для этого из арматуры и швеллера нужно сварить конструкцию длиной 2,2 м и высотой 1,5 м по представленной схеме.

Схема каркаса для бетонирования силовой рамы

Подготовьте П-образный котлован под раму так, как это показано на рисунке, приготовьте раствор, исходя из расчета материала (порционно), установите раму и забетонируйте конструкцию. Время застывания не менее недели.

Схема монтажа силовой рамы

С противоположной стороны проезда, рядом со столбом забора, установите столб для крепления верхних роликов и уловителей (нащельник). Его можно забетонировать, а можно приварить к закладным конструкциям из уголка, вмонтированным в столб забора.

Монтаж конструкции

При покупке фурнитуры вам дадут инструкцию по монтажу, но иногда у продавца её попросту нет. Рассмотрим общий случай.

1. Приварите регулируемую подставку к силовой раме (в начале и в конце, оставляя необходимый просвет) и установите роликовые опоры на болты подставки.

2. Приварите к силовой раме площадку под привод.

3. Установите ворота на роликовые опоры, продев ролики в прорезь направляющей балки. С помощью уровня выставьте горизонталь на регулируемой подставке. Если подставка не предусмотрена, роликовые опоры привариваются к закладной (швеллеру) после проверки горизонтальности.

4. Каркас верхних роликов приварите к закладным на столбе со стороны силовой рамы. Проверьте, чтобы полотно ворот стояло идеально ровно.

5. Приварите к нащельнику сначала нижний, а затем верхний уловитель. Нижний уловитель должен оказаться на несколько миллиметров выше концевого ролика направляющей. Верхний уловитель приваривается чуть ниже верха ворот.

6. Зажмите болтами концевой ролик в направляющей балке.

7. Установите и подключите привод и при необходимости дистанционное управление.

Ваши ворота готовы к эксплуатации.

рмнт.ру

Подготовительные работы

Перед подготовительным этапом рекомендуется оценить место установки в целом. Если консольная конструкция ставится вместо старой для начала необходимо оценить состояние опорных элементов. Использовать старые опоры можно только в том случае если они выполнены из кирпичной кладки или железобетона сечением как минимум 20*20 или профильной металлической трубы 60*40 сантиметров

При этом очень важно сохранить вертикаль, а столбы имели очень хорошее основание. Если данные условия не соблюдены необходимо опоры устранить, выполнив возведение новых по всем правилам

Возле основного опорного элемента нужно освободить место для ямы под заложения фундамента. Он будет располагаться впритык к столбу, направляясь параллельно ограждению. Такой ленточный фундамент будет иметь размеры 50 см * 2 метра.

Рекомендуется устройство ворот выполнить также монтаж нового ограждения если состояние старого не совсем удовлетворительно или планируется его замена в ближайшем будущем. выполняя работы одновременно можно сразу выполнить некоторые работы, не повторяя их выполнение потом.

Если планируется при въезде возводить кирпичные опоры стоит сразу позаботиться о закладных элементах. В качестве закладных используется стальные пластины 100*100 мм и толщиной 5 мм. На один опорный столб необходимо использовать три пластины. Верхняя пластина должна располагаться на внутренней части впритык к самому краю. От верха нужно будет отступить 20 сантиметров, нижняя закладная располагается таким самым образом и от нулевой отметки также стоит отступить 20 сантиметров. Средняя закладная располагается строго по центру между верхней и нижней. К ним в последствии будет крепится часть консольных ворот.

Рекомендуется учитывать, что при сооружении шириной проезда принимают размер 4 метра. Производители фурнитуры чаще всего изготавливают комплектующие с учетом 4 метра. Выполняя все работы самостоятельно стоит приобрести готовые наборы фурнитуры.

На подготовительном этапе также стоит определится с тем какое полотно. От этого будет зависеть вес изделия, а также последующий выбор всех комплектующих. Также стоит перед тем как отправится за покупкой необходимых элементов сделать подробный чертеж со спецификацией. Работы подобного рода выполнить самостоятельно есть возможность у каждого, а можно воспользоваться готовыми решениями и найти их в интернете. Такая подробная схема позволит максимально точно просчитать количество необходимого материала, существенно сэкономив свой бюджет на отходах.

Возведение кирпичных столбов

Следующим этапом пошагового руководства для откатных ворот своими руками станет выполнение кирпичной кладки. Действия по возведению стандартные.

Отличие от обычных столбов заключается в дополнении закладок для нащельников. Для этой цели подойдут уголки с арматурой. Их приваривают к трубе, которая выполняет роль сердцевины.

Уголки располагают в 3 местах:

  • в нижней части между 3 и 4 рядами кладки;
  • в середине столба;
  • немного ниже верхней границы будущих ворот.

Кладку лучше выполнять по схеме. При возникновении вопросов можно не только почитать описания этапов работ, но и посмотреть видео про откатные ворота своими руками.

Как работают откатные ворота

Для того, чтобы понять, как сделать своими руками откатные ворота, необходимо для начала разобраться с их принципом действия.

Есть два вида откатных ворот в зависимости от расположения и типа опорной поверхности: рельсовые и роликовые. Вторые системы в современности более распространены, а рельсовые менее надежны.

Кроме того, для установки откатных ворот с опорными роликами совершенно не потребуется особенных стараний.

Детали для них найти в магазинах будет проще простого, а так же их можно вовсе сделать самостоятельно. Этот вариант может быть собран, как единая ширма или же двойная конструкция с синхронным движением.

Моноширма — это более распространенный вариант монтажа ворот, она представляет собой цельное металлическое полотно и боковые направляющие.

Здесь нужно будет устанавливать два фундамента и направляющую балку сверху конструкции.

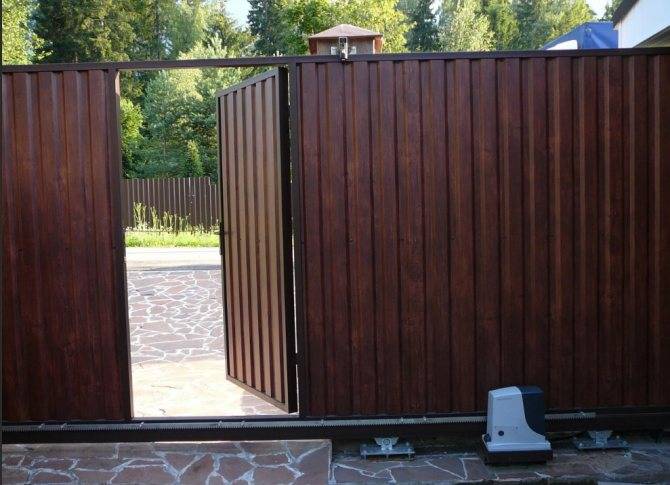

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

  • несколько консольных блоков, распределяющих вес конструкции;
  • направляющий рельс;
  • концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
  • верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
  • улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Установка несущей рамы и монтаж откатных ворот своими руками (с фото и видео)

После этого можно переходить к изготовлению самих ворот, вернее, их несущей рамы, для которой лучше всего подходят металлические трубы сечением 60 х 30 мм. Вначале трубы нужно нарезать с помощью болгарки, затем их необходимо обезжирить и загрунтовать. После этого можно сваривать детали, создавая несущий каркас откатных ворот.

Для усиления конструкции нужно приварить внутренний каркас, чтобы несущая рама могла выдержать вес металлической облицовки, профнастила, сайдинга, досок и пр.

Для внутреннего каркаса потребуются трубы сечением 40 х 20 мм, которые лучше приваривать в шахматном порядке с равным интервалом — в этом случае рама выдержит любую нагрузку.

Как показано на фото, при установке откатных ворот после сварки все швы нужно зачистить, прогрунтовать и покрыть алкидной эмалью, лучше в два слоя:

Когда краска высохнет, можно начинать зашивать полотно ворот. Обычно материал крепится к внутренней части каркаса с помощью саморезов. Как уже говорилось ранее, наиболее простой и доступный материал для облицовки — профнастил.

На видео «Установка откатных ворот своими руками» показано, как монтируется несущая рама:

После того как застынет фундамент, можно приступать к монтажу ворот. Сначала на швеллере следует установить ролики для раздвижных ворот и развести их на максимальное расстояние. При этом нужно следить, чтобы крайняя каретка во время закрывания ворот не сбивала заглушку.

Затем следует установить (накатить) несущую раму ворот на каретки. Конструкция должна устанавливаться с помощью уровня, что позволяет установить ее ровно и строго вертикально. Это позволяет избежать перекоса при установке ворот. Только после этого при монтаже откатных ворот своими руками можно приваривать тележки роликов к швеллеру. Затем следует еще раз проверить, насколько конструкция ровная, и если все идеально, можно приваривать все остальные тележки. Вначале привариваются верхние удерживающие ролики, потом вставляются концевые ролики и привариваются нижний и верхний уловители.

Посмотрите видео «Монтаж откатных ворот своими руками», чтобы лучше представить, как выполняется эта работа:

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

Чтобы было легче понять и запомнить предлагаю формулу и схему:

B/2=A→A+B=L

  • B – ширина проема;
  • A – длина противовеса;
  • L – длина направляющей рельсы.

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Характеристика, плюсы и минусы

Откатные ворота — врата с особым механизмом, который состоит из специальных опор, роликов, консольной балки, створок. Конструкция откатных ворот предусматривает специальные уплотнители по периметру ворот для надежной защиты от ветра, холода и прочих факторов окружающей среды. Во время открытия/закрытия полотно ворот перемещается вправо или влево за счет роликов, расположенных на опорах.

Монтаж откатных ворот обладает следующими плюсами:

  1. Выдерживают большие ветровые нагрузки.
  2. В полотно можно врезать калитку или окошко.
  3. При эксплуатации экономится пространство впереди и сзади.
  4. Уровень взломостойкости высок.

Есть и минусы: стоимость данного механизма несколько дороже остальных вариантов. Во время открытия/закрытия нужен «запаса» вдоль забора или помещения для отката полотна.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов

Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

  • Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
  • Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

ПроизводительОсобенности
HormannКрупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME GroupВорота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭКОтечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHanОдин из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей.
Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

  • Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
  • Откатные ворота забирают пространство у забора.
  • Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами

Эти ворота можно соорудить двумя способами:

  • моноширмой,
  • двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

Улавливатели изготавливают из толстого металла, ведь от них зависит надёжность фиксации ворот в закрытом положении

Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

Поддерживающая скоба в сборе с роликами

Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

Опорный ролик с резиновой демпфирующей подушкой

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Почему выгодно изготовить откатные ворота своими руками?

Сделать откатные ворота своими руками – это значит не только сэкономить на оплате труда рабочим, но и убедиться в качестве использованного материала, фурнитуры и автоматики. Действительно надежные комплектующие даже крупные компании своим клиентам предлагают крайне редко. Обычно заказчик не разбирается в подобных мелочах, в итоге получает самые дешевые детали за высокую цену.

Такие откатные ворота служат в лучшем случае пару лет, а потом требуют серьезного ремонта или замены рабочих элементов. При этом многие производители не предоставляют долгосрочные гарантии, и устранение неполадок полностью ложится на плечи клиента. Именно поэтому лучше потратить немного собственного времени и сделать откатные ворота самостоятельно. На самом деле это не так уж сложно, как кажется на первый взгляд.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
