Установка счетчика электроэнергии: правила и тонкости электромонтажа

Документы, необходимые при установке своими руками

Главное в этой операции, запастись терпением. Компании, отвечающие за эту операцию, нелегко оформляют документы. Внимательно читайте каждую букву документа.

  1. Заключение договора, с организацией энергосбыта, на поставку электроэнергии. Эта компания, должна выдать техническую информацию по марке прибора учета, сечения проводов разводки и схеме проводки.
  2. Подается заявление лично или по почте, о самостоятельной установке. Следует обязательно зарегистрировать его и один экземпляр, остается у Вас. Информация, которая должна быть в заявлении:

– фамилия, инициалы владельца жилья;

– номер лицевого счета;

– адрес и контактные телефоны.

  1. Получив разрешение, проводим монтаж.

Операция пломбировки и приема обязательна.

  1. После проведения работ, необходимо вызвать специалиста для приема и пломбирования счетчика. Составляется акт приемки, здесь обязательно должно быть указано правильность установки и монтажа, целостность прибора. В нем также указывается номер, показания и номер пломбы. Указывается дата приема, с этого дня оплата будет взиматься, по показаниям.

Почему электросчетчик устанавливается на улице

С правилами установки вы ознакомились, теперь переходим к основной теме статьи. В принципе, установить электросчетчики в частных домах – не проблема. Для этого в первую очередь надо обратиться с заявлением в энергоснабжающую организацию. Ответ будет дан быстро, так что без света вы не останетесь.

Но тут, как уже было сказано выше, начнутся требования со стороны организации поставщика электрического тока. Они вам должны выдать технические условия, где все четко расписано. Не стоит игнорировать эти условия, часто потребитель их даже не читает. А зря. Так вот в ТУ расписан порядок установки счетчика электроэнергии в частном доме, где один из пунктов гласит, что потребитель должен установить счетчик на улице, с уточнением: на фасаде дома или на столбе (опоре) ЛЭП. Аргументация такой установки проста – свободный и упрощенный доступ к прибору.

Но давайте обратимся к правилам установки электрооборудования (ПУЭ – это закон для электриков), где четко написано, как правильно устанавливать прибор, когда устанавливается новое устройство, делается перенос, или производится замена электросчетчика в частном доме. Выше уже говорилось, что доступ к нему должен быть свободным. Но в ПУЭ (напоминаем, что это закон) также упоминается, что счетчик должен монтироваться только в сухих помещениях, в которых температура зимой не должна опускаться ниже 0С.

Если установка производится в герметичных шкафах или щитах, то последние надо на зиму утеплять. К тому же утепление должно быть стационарным, к примеру, гореть лампочка или любой другой тепловой прибор, есть варианты с подачей внутрь теплого воздуха. При этом температура внутри шкафа не должна превышать +20С.

А вот теперь представьте, о каком соответствии с ПУЭ (Закон!) может идти речь, имеются в виду технические условия от поставщика электроэнергии. Хорошо, если есть возможность прикрепить счетчик электроэнергии на фасад здания под свес крыши или под любой другой навес. А если такой возможности нет? Тем более, нет смысла говорить о том, если монтаж произведен на опоре линии электропередачи. Ведь понятно, что ни о каком сухом помещении в данном случае речи и не идет.

И еще один момент. Индукционные электросчетчики при низких температурах работают некорректно. Есть большая вероятность, что показания прибора будут с большой погрешностью. И не факт, что эта погрешность будет в пользу потребителя.

Теперь еще раз обратите внимание на правила установки счетчиков электроэнергии. А, точнее, на пункт, касающийся высоты установки

То есть, максимальная высота равна 1,7 м. Что требуют энергоснабжающие организации? Не ниже 3 м, уверяя нас, что делают это только из-за того, чтобы сохранить прибор и всю начинку щита. Но каким образом вы сами будете контролировать показания и саму работу прибора? Все время ставить лестницу и подниматься по столбу – это, наверняка, не очень удобный вариант.

Многотарифный электросчетчик

Основной параметр с точки зрения экономии – это  количество тарифов, заложенных в электросчетчик для квартиры, бывают однотарифные, двухтарифные или многотарифные электросчетчики. Остановимся подробнее на двухтарифном, где дневной тариф с 7:00 до 23:00 и ночной с 23:00 до 7:00.

В качестве примера, рассмотрим тарифы на электроэнергию в Москве в 2014г.

Из таблицы видно, что ночной тариф Т-2 ниже дневного Т-1 на  75%, таким образом, если, к примеру, из ваших ежемесячных 200 кВт*ч,  на ночной тариф Т-2 приходится половина потребленной электроэнергии, то цена за электроэнергию будет равна:

Ц=Wдень*Т-1 + Wночь*Т-2 = 100*4,53 + 100*1,16 = 569 рублей

При одноставочном тарифе, когда цена за электроэнергию одинаковая во всех часах суток:

Ц=W*Т = 200 * 4,50 = 900 рублей

Разница составила 331 рубль, а за год уже будет 4.000 рублей, Ваш многотарифный электросчетчик для квартиры, дома окупится уже практически за 1 месяц, а в дальнейшем Вы будете реально экономить на оплате электроэнергии. А если у вас свой дом с потреблением не 200 кВт*ч в месяц, а 2.000 кВт*ч (электрическое отопление, электрические теплые полы, стиральную машинку включаете только ночью), то экономия при многотарифном электросчетчике будет уже намного существеннее.

Но……не все для всех так одинаково в оплате за электроэнергию с двухтарифными электросчетчиками, возьмем другой регион – Курская область:

В Курской области цена за электроэнергию, если электросчетчик “намотал” также 200 кВт*ч будет при тарифе “день-ночь” равна:

Ц = 100*3,22 + 100*2,41 = 563 рубля

 А при одноставочном тарифе:

Ц = 200 * 3,05 = 610 рублей

Разница при двухтарифном электросчетчике для квартиры, дома уже не столь существенная, и это с учетом потребления электроэнергии днем и ночью 50 на 50. И если в частном доме этого добиться вполне реально – увеличивая ночью мощность электроотопления дома или теплых полов, а днем уменьшая, то в квартире потребление днем в большинстве случаев будет составлять процентов 80, а это уже приведет к тому, что по тарифу “день-ночь” вы будете платить больше, чем при одноставочном. Но если разница в цене электросчетчика в 600-800 рублей для вас несущественна, то приобретайте многотарифный электросчетчик для квартиры, дома. В случае постоянной переплаты по тарифу день-ночь, всегда можно перейти на однотарифный, написав, соответствующую бумагу в энергосбыт, если платите за электроэнергию ему напрямую, или же в вашу управляющую компанию.

На мой взгляд, переход на многотарифный режим, в первую очередь, зависит от образа жизни человека, если человек постоянно просыпается в 7 утра, и ложиться спать до 23 часов, то переход на многотарифный учет, абсолютно ему не нужен. Можно, включать стиральную машинку после 23 часов, когда вы уже спите, но процесс вы не контролируете, и одна протечка воды в стиральной машинке, если придется делать заново соседям и себе ремонт, “съест” всю экономию от “ночного” тарифа на долгие годы.

Дополнительные параметры электросчетчика

Кратко опишу различные дополнительные параметры и функции электросчетчиков. Различаются электросчетчики по принципу действия: на электронные и индукционные, многие ошибочно считают, что если электросчетчик для квартиры электронный, то он заведомо точнее, чем индукционный, но это не так. Если у электросчетчика класс точности (погрешность) одинаковый, например 1%, то и считать эти электросчетчики будут одинаково с погрешностью до 1%.

В настоящее время, существует множество дополнительных характеристик и опций электросчетчика для квартиры, дома – это и отображение различной информации на дисплее (дата-время, параметры электрической сети, значение мощности, прироста электроэнергии за месяц, год и т.д.), хранение значений электроэнергии в течение нескольких месяцев, электронные пароли, удаленное подключение и считывание показаний электросчетчика по цифровым интерфейсам, GSM модему, при помощи оптического порта, и многое другое.

Понятно, что чем больше электросчетчик для квартиры, дома “наворочен”, тем он дороже. У ведущих производителей электросчетчиков, достаточно большой выбор, от самых простых индукционных электросчетчиков за несколько сотен рублей, до электронных со всевозможными наворотами за несколько десятков тысяч рублей.

Также при выборе электросчетчика обратите внимание, чтобы электросчетчик для квартиры, был внесен в Государственный реестр средств измерений России (Госреестр), т.е. электросчетчик для квартиры должен быть “одобрен” российскими стандартами в области метрологии

Каждое средство измерения удовлетворяющее российским стандартам заносится в реестр под своим уникальным номером.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

  1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
  2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
  3. Питание к розетке следует подключать через автомат.
  4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
  5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

  • плоскогубцы;
  • отвертку;
  • индикатор;
  • мегомметр;
  • уровень строительный;
  • лестницу;
  • монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

  • защитные автоматические выключатели;
  • проводники и кабели;
  • тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

  • прямого действия (ток нагрузки до 100 ампер);
  • косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

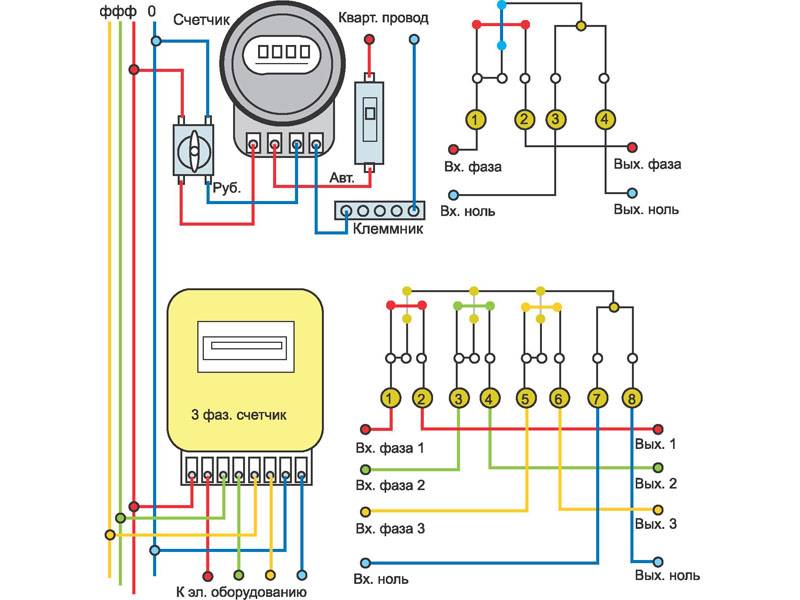

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

  • фаза А-1;
  • фаза В-3;
  • фаза С-5;
  • нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

  1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
  2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
  3. Нельзя допускать скрутки и ответвление проводов.
  4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
  5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

  1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
  2. Выбирается щитовая и проводниковая продукция согласно проекту.
  3. Щит учета устанавливается на место монтажа.
  4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
  5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
  6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
  7. Опломбирование счетчика энергоснабжающей компанией.

Внешние факторы, влияющие на безопасность

Распределительный шкаф, установленный вне помещения, будет подвержен всем природным воздействиям. Примерно так же, как и сам жилой дом. Но мы ведь живем в доме, совершенно спокойные за то, что нас и дождик не замочит, и мороз не достанет. Видимо, нечто подобное должно быть и у щита питания, установленного вне помещения. Но и не только.

Щит электропитания, кроме того, сам представляет собой источник опасности. Поэтому от него нужно защитить ходящих вокруг и  работающих около него людей и играющих рядом детей.

Итак, перечислим факторы, от которых должен быть защищен наружный щит управления питанием:

  • природные:
    • влага
    • ветер
    • снег
    • пыль
    • окружающая температура
  • человеческие или опасные для человека:
    • поражение током
    • короткое замыкание
    • возгорание
    • разрушение транспортом, техникой или инструментами
    • любопытство и проказы детей

Для защиты от природных факторов принято брать изделие определенной степени защиты. Степени IP не только определяют защиту от проникновения пыли и влаги, но учитывают множество других факторов

Например, можно ли дотянуться до токоведущих проводников голой рукой или отверткой — а это очень важно для технического устройства, установленного во дворе или на улице

Наружный щит управления питанием

Не вдаваясь в чрезмерные подробности, можно порекомендовать степень защиты IP66, при которой установлена полная безопасность от проникновения в щит посторонних предметов и пыли (первая шестерка), а также защита не только от брызг или дождя, но и от прямой струи воды с любого направления.

Таким образом, внешний распределительный щит должен представлять собой бокс, запирающийся на прочный уникальный замок. Должно быть предусмотрено прозрачное окно для считывания показаний счетчика. Металл бокса должен быть таким, чтобы было трудно его повредить нечаянными или намеренными действиями. То же самое касается и крепления щита на месте установки

Особое внимание должно быть уделено проводке: наилучшим вариантом подвода и отвода проводов при постоянной установке следует считать подводку подземным кабелем на глубине, превышающей все возможные в данном месте земляные работы. Или подведение от воздушной линии, причем вводы  и выводы в щит-бокс должны быть вне досягаемости для людей, находящихся на земле

Проводка должна быть изолированной и проникать внутрь щита через сальники — не просто резиновые, а металлопластиковые, позволяющие ключом затянуть и надежно зафиксировать провод.

Проводка должна быть изолированной и проникать внутрь щита через сальники — не просто резиновые, а металлопластиковые, позволяющие ключом затянуть и надежно зафиксировать провод.

Местом установки может быть стена помещения, или специально смонтированная опора, или бетонное основание. Можно сначала установить его на опору, в дальнейшем возвести в этом месте некоторое подсобное помещение так, что щит окажется внутри него. Вполне уместно именно около щита сделать и хорошее заземление для всей домовой потребляющей сети.

Заземление для всей домовой потребляющей сети

Электрощиты, выпускаемые авторитетными фирмами, всегда снабжаются предупреждающими надписями

И это очень важно. Лучше всего, конечно, установить его в таком месте, куда не было бы случайного доступа людям, не имеющим с ним никаких дел, особенно детям

Но и в этом случае предупреждающие надписи должны присутствовать

Но и в этом случае предупреждающие надписи должны присутствовать.

Установка

Устанавливать электросчетчик должны квалифицированные специалисты

Работа с электричеством сложная и небезопасная, к тому же важно все правильно осуществить. Электрик от энергопоставляющей компании имеет право производить распломбирование и опломбирование прибора учета

Запрета привлекать к процессу электрика частной компании – нет, но работник должен иметь разрешительные документы на деятельность подобного плана. Специалист, устанавливающий прибор, должен хорошо разбираться в вопросе. Установка однофазного многотарифного счетчика обойдется пользователю дороже, чем монтаж однотарифного прибора.

Есть определенные правила, относительно того, должен ли владелец жилища обслуживать и заменять прибор учета.

  1. При условии, что расходомер установлен в общем месте пользования, он является общественной собственностью. В таком разе, сроки годности и своевременная замена контролируются уполномоченными службами.
  2. При условии, что счетчик расположен в квартире, доме и тому подобное, отвечает за состояние и своевременную замену владелец.

В договоре могут быть прописаны другие условия, необходимо изучить документ. Типовой договор, акт о разделении балансовой принадлежности – основные документы, которые должны быть на руках у собственника.

Чтобы заменить счетчик и установить новый расходомер, нужно подготовить следующую документацию:

  • подать заявление в энергокомпанию;
  • составить акт;
  • провести процедуру поверки старого прибора учета;
  • опломбировать установленный электросчетчик.

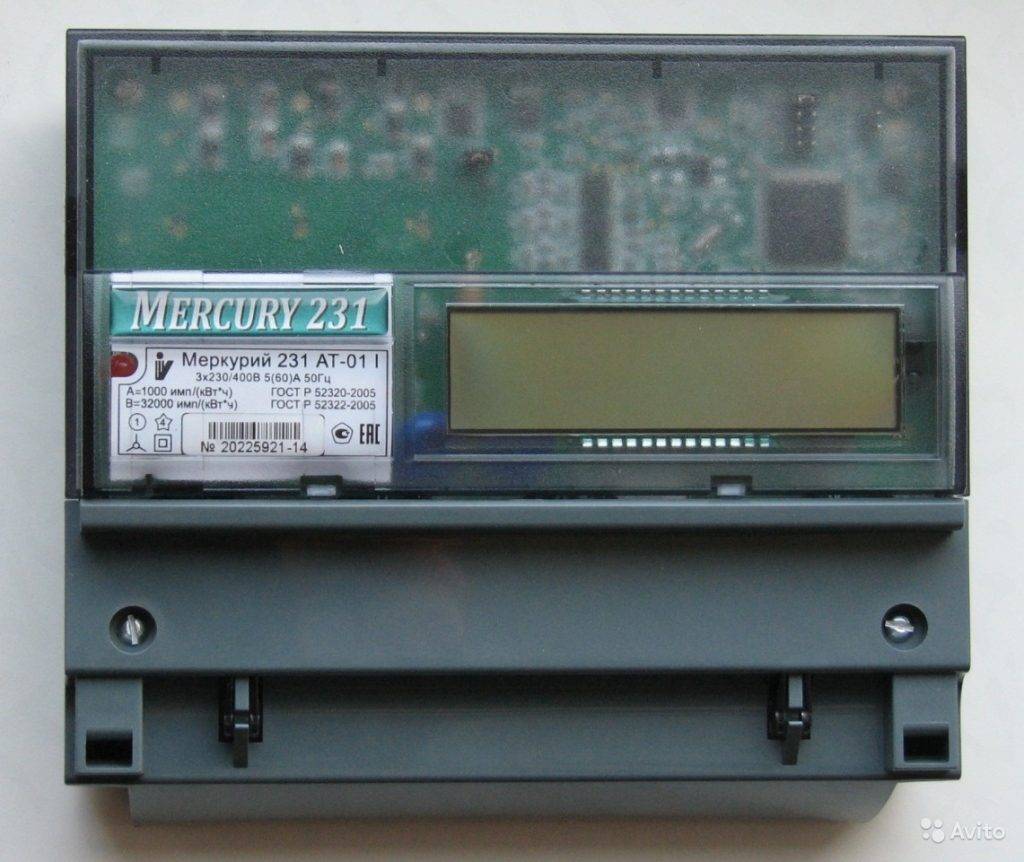

Каскад Меркурий АТ-01

Кроме упомянутых документов, требуется подготовить стандартный пакет бумаг:

  • документ, подтверждающий право собственности, где требуется установить расходомер;
  • доверенность, в случае подачи заявления помощником собственника;
  • ксерокопию паспорта.

Чтобы установить расходомер правильно, нужно соблюдать основные правила монтажа:

Прибор должен располагаться в месте свободного и беспрепятственного доступа. Техническое обслуживание или поверка должны осуществляться без затруднений. На весь период установки прибора следует обесточить линию. Об этом предварительно договариваются с представителями компании. Высота расположения счетчика от уровня пола – от восьмидесяти до ста семидесяти сантиметров. Необходимо заземлить прибор. Все автоматы должны быть подключены к счетчику

В случае нарушения целостности пломб, важно незамедлительно вызвать специалиста для повторного опломбирования. После монтажа расходомера производят пробное включение

Много вопросов вызывает установка счетчика на улице. Документов, регулирующих вопрос расположения прибора, нет.

Представители компании по энергосбыту настаивают на уличном размещении счетчика, но пользователь должен знать о таких фактах:

  • Установка прибора снаружи существенно уменьшает срок службы расходомера. Неблагоприятные условия окружающей среды негативно влияют на состояние прибора, при минимальных температурах внешней среды, показания часто бывают некорректными.
  • Размещение прибора на улице подразумевает вероятность бесконтрольного доступа к устройству третьими лицами.
  • Чтобы исключить кражу или порчу счетчика, нередко их устанавливают на высоте в три метра. Пользователю приходится снимать показания с использованием лестницы.

Есть ряд требований по установке электросчетчика:

Расходомер устанавливается в электро-шкафах, на жестких щитках. Рекомендуемая высота монтажа прибора от восьмидесяти до ста семидесяти сантиметров. При расположении счетчика в местах с повышенной вероятности повреждения, засорения или доступа третьих лиц, счетчик устанавливается в запираемой конструкции. Для удобства обслуживания и снятия показаний, расходомер должен располагаться в удобном для доступа месте

Важно правильно выбрать диаметр вводного кабеля. Вводный кабель не может состоять из скрепленных между собой элементов

В частном хозяйстве возможна прокладка электропроводки от счетчика в земле, на высоте по воздуху.

Какой счетчик самый лучший для дома, квартиры? Несмотря на большую популярность электронных приборов учета, механические электросчетчики остаются востребованными. В их пользу говорит отсутствие необходимости дорогостоящего обслуживания, высокая надежность и долговечность службы. В европейских странах все чаще возрождается интерес к привычным, неприхотливым электромеханическим расходомерам.

Какому прибору отдать предпочтение, нужно решать исходя из массы факторов. Выбор самого хорошего учетного оборудования требует тщательного изучения вопроса.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Документы

Место расположения счетчика можно попытаться оговорить заранее, и если гарантировать доступ сотрудника в дом для осмотра и проверки прибора, то проблема будет решена. Если же нет, то без счетчика все равно не выйдет.

Замечание специалиста: перед началом работ по установке электросчетчика следует получить типовой договор в комплекте с Актом о разделении балансовой принадлежности.Это необходимая бумага, в которой четко прописано, кто за что отвечает, за что несет ответственность и расходы домовладелец, а что будет на плечах компании. Этот документ необходим, особенно, если счетчик будет находиться на улице.

Если установка все же будет на улице, необходимо потребовать четкого разграничения ответственности, которое будет отражено в договоре.

Однотарифный или многотарифный

Во многих регионах ввели несколько тарифов. В пиковые часы повысив тарифы, в ночное и вечернее время сделав их ниже. Государству это надо чтобы выровнять энергопотребление, так как сети не справляются с возросшим энергопотреблением.  Населению такие тарифы выгодны — можно многие энергозатратные процессы перенести на время действия «экономных» тарифов. Например, запускать ночью стиральную и посудомоечную машину, греть воду в электроводонагревателе и т.д. Для этого не обязательно вставать ночью — большинство современной бытовой техники имеет функцию «отложенный старт», которая как раз для этого и предназначена.

Тарифы на электроэнергию в каждом регионе свои. Конкретно этот будет выгодным так как пиковая зона лишь на несколько копеек выше одноставочного…

В теории установка многозонового электросчетчика выгодна и какое-то время так и было. Но в некоторых регионах тарифы изменили так, что с подобной заменой придется платить больше. Потому необходимо сделать предварительные расчеты:

  • Переписываете тариф, на который планируете перейти (с временем действия и ценами).
  • Переносите все возможные процессы на время действия льготных ставок.
  • Каждое утро и вечер во время начала/окончания льготного периода записываете показания существующего счетчика.
  • По окончании месяца высчитываете, количество киловатт, которые вам удалось перенести на льготное время.
  • Считаете, сколько придется заплатить по однозоновому и многозоновому тарифу.
  • Далее, сравниваете разницу и принимаете решение — стоит или нет.

Да, процедура нудная, но так вы реально оцените возможный экономический эффект и сможете решить какой счётчик электроэнергии лучше поставить в квартире или доме. В некоторых регионах тарифы приняты такие, что установка многотарифных счетчиков не имеет смысла — приходится даже платить больше.

Требования к установке электросчетчика, согласно ПУЭ 7

В главе 7.1 Правил ПУЭ 7 содержатся требования к учёту электроэнергии применительно к жилым и общественным зданиям. Эти предписания необходимо соблюдать при подключении индукционных и электронных моделей электросчетчиков. Основное требование – размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой

Обратите на это внимание!

Средства для учёта электроэнергии обязательно должны быть сертифицированы. О прохождении соответствующей проверки свидетельствует наличие пломбы.

Что выбрать: помещение или улицу?

При обращении за разрешением клиентам настойчиво предлагают варианты наружной установки счётчиков. Стоит ли соглашаться?

Пожалуй, можно пойти на уступки, но только в том случае, если компания согласится взять на себя расходы по обеспечению подогрева колпака. В противном случае у вас будет дополнительный расход электроэнергии, используемой для обогрева электросчётчика в зимнее время года.

Вы можете настаивать на внутреннем варианте подключения, потому что без вашего согласия никто не вправе установить прибор на улице. Но есть и обратная сторона медали: устанавливая электросчетчик внутри дома – вы взваливаете на себя всю ответственность за состояние прибора. Выбор за вами.

Места установки

В требованиях ПУЭ предусмотрена установка средств учёта в различных местах с использованием следующих приспособлений:

  • панелей;
  • специальных щитов;
  • камер КРУ, КРУП;

деревянных, пластмассовых электрических щитков, включая приспособления из листового металла. Допускается монтаж счётчиков на стенах домов и в подходящих нишах. В наружных вариантах используются фасады, электрические опоры.

Пример размещения счётчика на столбе

Крепление и угол наклона

Согласно ПУЭ 7 конструкция крепежа должна быть такой, чтобы установку и съём электросчётчика можно было выполнять с лицевой стороны. Используя набор крепёжных элементов, поставляемых в комплекте с изделием для учёта электроэнергии, крепить счетчики довольно просто. При этом необходимо обеспечить жёсткую фиксацию счётчика на месте его установки. Допускается крепление с углом наклона не более 1º.

Высота установки

Для удобства обслуживания и снятия показателей подбирается оптимальный уровень высоты монтажа. Расстояние от пола до зажимов может составлять от 0,8 до 1,7 м. Если габариты помещения не позволяют расположить клеммы электросчетчика в обозначенных пределах высоты, то допускается монтаж на высоте менее 80 см, но больше 40 см от пола.

Габаритные размеры шкафов, ниш, щитков

В правилах эксплуатации нет строгих требований к габаритам шкафов, щитков и ниш не существует, за исключением того, что они должны обеспечивать свободный монтаж электросчетчика и защитных автоматов. Конкретные размеры определяются проектировщиками исходя из количества требуемых коммутационных устройств. Монтаж электрической проводки должен выполняться таким образом, чтобы исключалась вероятность коротких замыканий в случаях непредвиденных перегрузок в сети.

Подключение проводов к электрическому счетчику

Для доступа к клеммам необходимо снять крышку.

Сечение подводящих проводов и кабелей подбирается в соответствии с требованиями ПУЭ 7. Расчёты проводятся на этапе составления проектной документации, а при монтаже следует лишь строго выдерживать эти параметры.

В процессе монтажа необходимо оставлять концы проводов для непосредственного присоединения их к электрическому счётчику. Длина свободных концов – минимум 120 мм. При этом изоляция нулевых проводов на расстоянии 100 мм от края должна быть помечена отличительной краской.

Коммутационные аппараты

В целях безопасности применяют различные коммутационные аппараты. В частности, такие приборы устанавливаются для снятия напряжения со всех фаз перед установкой или заменой электросчётчиков в трёхфазных сетях. Максимальное расстояние, на котором они могут быть установлены, не превышает 10 м. Трансформаторы тока, при их использовании, устанавливаются после коммутационных аппаратов, в сторону направления потока мощности. Необходимость в применение таких трансформаторов возникает при условиях, когда сила тока запитки превышает 100 А.

Наличие других коммутационных устройств диктуется особенностями электроснабжения зданий.

Почему электросчетчик устанавливается на улице?

Многие сталкиваются с тем, что РЭС требует установить счётчик на улице (на столбе или фасаде здания).

Аргументация, как правило, сводится к удобству электриков, которые проверяют приборы, снимают показания и т. д.

Сразу стоит сказать, что требования по установке электросчетчика в частном доме на улице не выгодны владельцу, незаконны и нарушают целый ряд правил установки прибора учёта:

  1. В условиях ПУЭ оговаривается, что счётчик должен работать в условиях плюсовой температуры. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? Если же счётчик находится на холоде, снижается его рабочий ресурс (платит за прибор владелец, ему и переживать об этом).
  2. Кроме того, в суровых уличных условиях, многие счётчики начинают «привирать», и далеко не всегда в пользу хозяина.
  3. Владелец заплатил за прибор, – он его частная собственность. В гражданском кодексе в статье 210 сказано, что бремя по содержанию своего имущества несёт собственник. Каким образом можно осуществлять это право, если к счётчику имеют доступ третьи лица?
  4. Иногда для создания видимости защиты от вандалов, сотрудники РЭС предлагают закрепить счётчик повыше, на столбе, например. В этом случае, нарушается ещё одно правило из ПУЭ. Так, глава 1.5, п. 1.5.29 гласит, что высота размещения от пола или земли должна быть от 80 см до 1,7 м.

От владельца лишь требуется обеспечить периодический доступ контролёров к счётчику. И если Вы не препятствуете этому, можно побороться за право размещать прибор учёта по своему усмотрению.

ПУЭ, глава 1.5, п. 1.5.27 говорит о том, что счётчик должен находиться в тепле (t не ниже 0°C).

В статье 210 ГК РФ, сказано, что бремя содержания имущества несёт собственник.

ПУЭ, глава 1.5, пункт 1.5.29 – высота размещения счётчика от 80 см до 1,7 м.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
