Самостоятельная установка печи булерьян в загородном доме

Как сделать своими руками

Если вы решили сэкономить или не нашли подходящий товар в магазине, то можно чтобы была изготовлена подставка под печь Булерьян своими руками, из металла или кирпича. Чаще всего используют именно железо, сваривая конструкцию из обрезков арматуры.

Инструменты

Для изготовления правильно функционирующей подставки под булерьян необходимы следующие инструменты:

  • Сварочный аппарат и комплектующие к нему;
  • Электроды;
  • Измерительные инструменты;
  • Болгарка;

Так же перед началом изготовления этой части конструкции, необходимо приобрести и подготовить качественные металлические материалы.

Пошаговая инструкция по изготовлению

Самое важное в изготовлении подставки своими руками, это правильно и тщательно измерить саму печку, а также сделать верный чертеж. Именно эта процедура является основной и самой сложной, она определит правильность установки конструкции и работу системы.. На рынке чаще всего можно встретить подставки такого типа как на данном фото:

На рынке чаще всего можно встретить подставки такого типа как на данном фото:

Стеклянная подставка под Булерьян

Что-то подобное нужно сделать и вам. Чертеж и внешний вид подставки напрямую зависит от того, какая конструкция будет устанавливаться на неё, какой вес топки, её длина и ширина. Наиболее оптимальными считаются подставки с высотой 40 сантиметров. Именно это значение позволяет производить системе качественный забор воздуха и правильно циркулировать воздушным потокам внутри помещения. Ножки делать лучше всего из металлических уголков, а не арматуры, из которой сваривают рамы. Некоторые Бренераны отлично функционируют на более низкой высоте – 20 сантиметров, но следует понимать, что для качественного обогрева помещения нужно активное движение воздушных потоков.

Когда чертеж готов, можно приступать к изготовлению основание под топку:

  1. Сваривается рама из предварительно отрезанных и приготовленных кусков арматуры, с размерами, соответствующими топке;
  2. Изготавливается еще одна рама, которая будет служить основанием – её размеры должны быть симметрично больше первой на 5-15 сантиметров, в зависимости от высоты ножек;
  3. Две рамы свариваются между собой четырьмя уголками или арматурой, соединяя их в углах;
  4. Далее при помощи сварки для жесткости конструкции можно доварить перемычки;
  5. Вся конструкция основания обрабатывается грунтовкой и при необходимости окрашивается огнеупорной краской.

Чтобы увеличить пожарную безопасность, под местоположением топки выкладывается из кирпича небольшой пьедестал в 2-3 ряда высотой, на который и устанавливается подставка вместе с Булерьяном.

Иногда дизайн помещения позволяет реализовать подставки под топку из кирпича, в этом случае процесс установки становится намного проще. Чтобы понять, как правильно должна стоять отопительная система этого типа, можно ознакомиться с рисунком:

Вариант установки Булерьяна на кирпичную подставку (СЛЕВА)

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Разновидности исполнения

Печь профессора Бутакова

Разберёмся в чём разница Булерьяна, Бренерана, печи профессора Бутакова и какие ещё виды Булерьянов бывают.

Булерьян – это бренд из Германии. По лицензии идентичные печи производят в России и называются они «Бренеран». Ничем существенно эти две печи не отличаются.

Печь профессора Бутакова имеет особенности и отличия:

  • Конвекционные трубы полностью утоплены в корпус;
  • Корпус не бочкообразный, а в форме параллелепипеда;
  • Есть зольник;
  • Есть колосниковая решётка;
  • Плоская верхняя поверхность позволяет подогревать на ней еду (хотя это займёт много времени, ведь корпус прогревается не сильно).

Недостатком конструкции можно назвать поворотную заслонку. Она сделана так, что регулируя её положение можно обжечь руки о корпус.

Многие считают, что и колосниковая решётка в конвекционных печах – лишняя деталь. Закладки дров нужно делать чаще, хотя в Булерьянах они и так сгорают практически без остатка.

Пытливые умы изобрели аквабулерьян. Однако первоначально Булерьян разрабатывался, как печь воздушного отопления. Она не рассчитана на то, чтобы прогревать воду, у которой теплоёмкость в 800 раз больше, чем у воздуха.

Для теплиц применяют теплоаккумуляторы – это такой тюнинг, призванный накопить тепло, которое обычно накапливают стены. Навесные панели, заполненные гравием, галькой, битым кирпичом и т.д. Они одеваются на конвекционные трубы Булерьяна и повторяют по форме стенки печи.

Как я модернизировал булерьян

Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Удачной работы!

Установка печи Булерьян: требования и рекомендации

Быстро решить проблему отопления поможет конвекционная печь булерьян. Она идеальна для обогрева ангаров, складов, подсобных помещений. Хорошим решением станет установка печи булерьян в загородном доме.

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

Этапы

Установка системы отопления включает следующие этапы:

  1. выбор места
  2. подготовка основания;
  3. изготовление подставки;
  4. сборка системы дымохода;
  5. монтаж котла на подставку;
  6. подключение к дымоходу;
  7. пробный розжиг.

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон. Учитывая этот критерий, будем выбирать место для монтажа печи.

Вот ряд правил:

  1. Должна располагаться на первом этаже, в самом просторном помещении.
  2. Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
  3. В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
  4. Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
  5. Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

Пример установки 2

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

Основные виды

Помимо быстрого прогрева воздуха, печь добавляет уюта помещению

Существует несколько вариантов печей Булерьян, некоторые модели имеют в комплекте дверцы с термостойким стеклом. Они представляют собой отопительное оборудование, которое изобрели в Канаде. Благодаря выделению большого количества тепла в результате сгорания топлива эти печи создают мощную конвекцию.

Печь с водяным контуром Булерьян мини работает на натуральном топливе — берёзовых дровах. Она предназначена для отопления любых помещений с объёмом от 500 до 1000 м.куб. Одной закладки дров хватает на 12 часов обогрева.

Как топить Булерьян

Больше всего ошибок допускают в процессе растопки котла. Неправильная эксплуатация печи приводит к увеличенному расходу дров и быстрому прогоранию стенок. Чтобы улучшить теплотехнические характеристики, потребуется правильно заложить дрова, использовать два рабочих режима, а также избегать распространенных ошибок, допускаемых во время топки.

Какой расход дров у Булерьяна

Нормы расхода дров в день могут отличаться, в зависимости от нескольких аспектов:

  1. Тип древесины.
  2. Утепление здания.
  3. Влажность дров.
  4. Отапливаемая площадь.
  5. Температурный режим на улице.

В среднем, на зиму для Булерьяна нужно 10 кубометров дров. При условии использования дубовых чурок, общей отапливаемой площади 100 м², и длительности сезона отопления 6 месяцев.

Чтобы правильно рассчитать нужное количество дров на печь Булерьян, можно воспользоваться онлайн калькуляторами, либо выполнить подсчет по формуле:

  • Суточная норма тепловой энергии для дома составляет 50 Вт/м². Чтобы прогреть всю отапливаемую площадь, потребуется 5 кВт.
  • Килограмм дубовых дров, при сгорании выделяет тепло, равное 3400 килокалорий. Кубометр 33000 к/калорий или 330 Гкал соответственно.
  • Общее количество дров можно высчитать, если перевести тепловую энергию с Вт в Гкал. После математических вычислений, получится, что на один отопительный сезон для каждого м², необходимо 33 Гкал, для дома на 100 м² 33000 Гкал, которые можно получить при сжигании 10 кубометров дров.

Снизить расход дров в сутки можно несколькими способами:

  • Использовать исключительно сухие дрова.
  • Добавлять продукты древесной переработки.
  • Регулярно обслуживать печку.

При правильной эксплуатации, экономия достигает около 1 кубометра дров на каждый отопительный сезон.

Как правильно закладывать дрова в печку Булерьян

Печь Булерьян лучше топить целыми, не мелко колотыми дровами. Процесс растопки выполняется следующим способом:

  • В топочную камеру укладывают мелкую щепу, для растопки.
  • Розжиг осуществляют с помощью любых средств для поджига.
  • Сверху укладывают дрова.
  • После того как дрова разгорелись в достаточной степени, печь переводят в режим газогенерации. Производитель не рекомендует использовать обычный режим горения постоянно.

В Булерьяне дольше всего горят цельные не колотые дрова, с максимальной влажностью 20%. Считается, что этим качествам соответствуют поленья после года хранения.

Как уменьшить расход дров в Булерьяне

Чтобы уменьшить расход топлива в Булерьяне, придерживаются следующих рекомендаций:

  • Влажность топлива не больше 20%. Влажные дрова запрещается использовать в Булерьянах. В дыме, при сжигании дров с повышенным содержанием влаги, находится большое количество смол, оседающих на стенках дымохода, что со временем приводит к ухудшению характеристик тяги.
  • Котел работает в двух режимах: обычном и газогенерации. Температура нагрева воздуха регулируется в зависимости от потребностей, от 40 до 120°С. Настройка горения дров в печи осуществляется с помощью шиберной заслонки.
  • Следует регулярно проводить обслуживание печи. Технические характеристики и производительность напрямую зависят от наличия тяги. Для очищения труб, время от времени добавляют в дрова химические брикеты. Достаточно просто сжигать средство для чистки, по мере забивания дымоходной трубы.
  • Для топки лучше использовать дрова твердых пород: дуба, осины, акации.
  • Дымоход следует хорошо утеплить, для улучшения характеристик тяги.

Увеличенный расход дров указывает на то, что нарушаются условия эксплуатации печи. Следует изучить техническую документацию, предлагаемую производителем и устранить ошибки.

Распространенные проблемы эксплуатации

Отзывы покупателей показывают, что в процессе эксплуатации Булерьяна, допускаются одни и те же ошибки.

Что делать, если дымит печь? Если при топке дров в печке Булерьян из трубы идет тёмный дым, то это указывает на несколько проблем:

  • Процесс полимеризации – в течение первых 4-5 топок будет идти дым от необожженной краски.
  • Засорение дымохода.
  • Неправильная высота трубы.
  • Используются влажное топливо – главная причина, по которой при закладке дров дымит Булерьян, это применение поленьев с влажностью более 20%. При таких параметрах топлива, режим газогенерации невозможен.

Растопка и другие нюансы эксплуатации Булерьяна подробно описаны в инструкции по эксплуатации. Любые нарушения приводят к быстрому выходу котла из строя и представляют угрозу жизнедеятельности людей, находящихся в помещении.

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для обогрева нескольких комнат. Для этого не обязательно как-то переделывать или модернизировать агрегат. Можно собрать воздуховоды и тепловую камеру. Такая система воздушного отопления ничуть не менее эффективна, чем водяная, а средств и времени на ее организацию требует в разы меньше.

Собираете тепловую камеру, как показано на рисунке. Использовать можно оцинкованные профили для гипсокартона и листы оцинковки. Из профиля собираете каркас. В листах оцинковки прорезаете отверстия под решетки и дверцу ревизии, потом их крепите к каркасу. Снаружи оцинковку укрываете теплоизоляцией (маты минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Тепловая камера позволит аккумулировать тепло от печи. От нее уже можно разводить воздуховоды по комнатам

К верхним выходам для нагретого воздуха подсоединяют воздуховоды. Они могут быть сделаны из гипсокартона, а можно использовать металлические трубы соответственного диаметра или квадратные, как в стандартных воздуховодах.

Это решение гораздо эффективнее, чем надеть гофру на теплообменные трубы. В тепловой камере вы собираете все тепло от печи, а потом раздаете его по воздуховодам. Вообще, конструируя или планируя систему, учтите, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторым очень хочется приспособить эту печь для водяного отопления. У «Бренерана» и некоторых других производителей подобных печей даже есть «Аква» варианты. Но сам принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов большим не будет. Если хотите водяное отопление — покупайте обычный водогрейный котел, длительного горения или пиролизный. Это будет более эффективно.

Булерьян с нагревом воды

Существует разновидность металлических отопителей данного типа, функционирующих по способу водогрейного котла. Это установка — Булерьян Аква с водяным контуром, в чьем теплообменнике вместо воздушных масс протекает теплоноситель.

Верхний патрубок подачи подключается к системе отопления с открытым расширительным баком, нижний – к обратному трубопроводу. Однако, удачный воздушный отопитель превратить в столь же успешный котел и перевести на полностью водяное отопление не удастся, так как в штатном режиме тления теплоноситель не прогреется до необходимой температуры.

Получается, что топить придется все время на максимуме, а это неэффективно, только успевай подкладывать новые дрова. Да и стальной корпус агрегата рассчитан на долговечную эксплуатацию при меньшей температуре. Как вариант – использовать печь Аква-Бренеран для отопления 1—2 небольших комнат, в каждой из которых стоит по одному радиатору.

Другой вариант – завязать водяной контур на систему ГВС с накопительным баком, что более реалистично, поскольку здесь не требуется высокая температура воды, достаточно будет 50 ºС. Но как же в таком случае организовать с помощью «Булера» отопление частного дома? Это возможно, только понадобится присоединить к верхним выходам труб воздуховоды и развести их по дому. Только нужно следить, чтобы не нарушался принцип конвекции и нагретый воздух спокойно двигался вверх, то есть, избегать горизонтальных участков.

Как правильно осуществлять топку печи Булерьян

В качестве топлива рекомендуется выбирать дрова из липы или тополя, а также брикеты торфа, картон и стружку.

Влажность дров должна быть не более 25 %.

Стоит отметить, что интенсивное горение свойственно только для быстрого прогревания. На начальном этапе воздух прогревается до 120°С, после того, как дрова начинают тлеть ,- корпус остывает до 55°С, а температура выходящего из печи воздуха — 70°С.

Процесс отопления печью Булерьян предполагает ряд последовательных действий:

  1. Изначально печь разжигается при помощи легковоспламеняющегося топлива: картона, бумаги, щепок. Объема закладки хватает примерно на 15-20 минут.
  2. Когда топливо горит, дверца должны быть закрыта, но дроссель и шибер остаются открыты.
  3. Затем на угли кладутся дрова.
  4. После выставляется необходимое положение дросселя, а шибер закрывается очень плотно, на максимум.

Печь «Булерьян» своими руками

Конструкция печей Булерьян достаточно сложна. Для изготовления отопительной печи требуется очень хороший сварщик с золотыми руками: в заводском исполнении топочная камера не имеет швов и потому служит долго. При самостоятельном изготовлении, в промежутки между изогнутыми трубами навариваются металлические пластины. (Кстати, так можно отличить самодел от заводской печи – по наличию швов в топке).

Чертеж печи «Булерьян»

Так как горящее топливо (поленья, стружка, брикеты и.п.) лежат на этих швах, они достаточно быстро прогорают. В этом и состоит основной недостаток печей типа «Булерьян» кустарного изготовления. Если варить будете сами, может оно того и стоит, но если придется платить за услуги сварщика, то нужно хорошо подумать. Печи «Булерьян» стоят не очень много, во всяком случае, найти аналог с подобной производительностью по той же цене проблематично, а отзывы, надежность и репутация у них – одни из лучших. Для тех, кто все-таки решился делать печь «Булерьян» своими руками, посмотрите видео.

Если вы еще не определились, какую печь установить в бане, металлическую или кирпичную, познакомьтесь с информацией о кирпичных печах Игоря Кузнецова. Именно печи Кузнецова, позволяют получить пар, который должен быть в настоящей русской бане.

Установка

Рекомендуемое расстояние печи от стен — не менее метра

При установке важно учесть принципы её работы и создать условия для максимальной производительности и теплоотдачи. Чтобы сэкономить на монтаже печи на даче, в бане или в деревянном доме, можно выполнить всю работу самостоятельно

  1. Выполняется несгораемая разделка под дымоход. Для этого в стене каркасного дома высверливают отверстие между стойками и обшивают его оцинковкой.
  2. После этого выполняют прокладку листового асбеста.
  3. Также необходимо изготовить для дымохода опорный кронштейн на болтах или с помощью сварки.
  4. Для монтажа кронштейна обязательно усиливают каркас стены и устанавливают на него тройник с ёмкостью, куда будет собираться конденсат.
  5. На поверхности стены создаётся защитный экран.
  6. Монтаж основания печи должен выполнять очень ответственно. По деревянному полу раскладывают первым слоем толстый керамогранит. Его фиксируют по краям обычными шурупами. Сверху укладывают тонкий слой базальтовой ваты и асбест.
  7. Далее располагают лист оцинковки и закрепляют его оцинкованными саморезами по периметру. Невысокий бортик по периметру не даёт золе и щепкам разлетаться по помещению.
  8. Подключение печи к тройнику выполняется через переходник, который необходимо посадить на жаростойкий силиконовый герметик.
  9. На последнем этапе собирают дымоход и фиксируют его к стене с помощью хомутов.

Основные рекомендации

Данная печь функционирует за счет оптимизированного процесса сгорания топлива, который протекает в ней. Поэтому правила эксплуатации печи предусматривают жесткие требования, предъявляемые к используемым материалам для обустройства дымохода и его монтажа.

Топить печь Булерьян можно практически любым видом топлива кроме газообразного и жидкого.

  • плит;
  • кирпичей;
  • камня;
  • прочего негорючего материала.

Монтаж данного устройства предусматривает изготовление и установку дымохода в 5 м. Для мощных моделей потребуется изготовить дымоход в 7 м. Данный элемент отвечает за тягу в режиме тления. Если данное устройство в режиме газогенерации чуть-чуть дымит, тогда тяги не достаточно.

Установка печи проводится на расстоянии в 60 см от легковоспламеняющихся материалов. Прежде чем растопить печь либо заложить в нее дрова, следует полностью открыть дымовую заслонку и регулятор. Далее топливо укладывается. Через 20 минут горения печь переводится в режим тления.

Разнообразие моделей «Булерьян» для дачи

Производят агрегаты «Булерьян» промпредприятия в разных странах. Ими выпускаются обогревательные приборы и банные печки, а также теплоаккумуляторы, которые совместимы с отдельными моделями. Обычно производители отражают технические параметры изготавливаемой продукции в сводных таблицах.

Тепловые аккумуляторы чаще всего используют в теплицах, где почти нет стен, которые в стандартных постройках способны накапливать тепло. Навесные панели, сделанные из окрашенных стальных пластин, соответствуют форме модели «Булерьяна», по этой причине для каждой из них выпускают отдельный вид аккумулятора тепла.

Это устройство устанавливают на верхнюю часть труб теплообмена и упирают в их нижние концы. Его заполняют различными теплоемкими материалами, такими как крупно фракционный щебень, битый кирпич, галька и прочие.

Технические моменты

Конструкция и особенности функционирования агрегата.

  • значительная экономия пространства;
  • быстрый и легкий монтаж;
  • нет необходимости вывода данного агрегата через межэтажное перекрытие и кровлю здания.

К недостаткам можно отнести:

  • наличие горизонтального участка;
  • проведения теплоизоляционных работ;
  • неоригинальный внешний вид.

Внутренне размещение дымохода предусматривает прохождение вертикальных его участков из нержавеющей трубы внутри здания. Дымоход в этом случае устанавливается у внутренних стен и перегородок. Выводится он через межэтажное покрытие и крышу с помощью специальных патрубков и крышной проходки. Для этого потребуются следующие инструменты: молот, перфоратор, сверла, молоток.

К плюсам данной методики специалисты относят:

  • наличие хорошей тяги;
  • обеспечение дополнительного тепла от самого дымохода.

Из минусов внутреннего размещения дымохода выделяют:

  • проведение сложного монтажа;
  • занятая полезная площадь;
  • обеспечение герметичности прохода дымохода через кровлю;
  • обеспечение дополнительных противопожарных мер при проходе дымохода через межэтажное перекрытие и кровлю.

Что это — печь Булерьян

Воздух обладает меньшей теплоёмкостью, чем любая жидкость, соответственно, нагревая воздух, можно быстрее обогреть помещение. Любая бытовая печь нагревает воздух и эффективность её отопления зависит от размеров печи — чем она больше, тем быстрее нагревается воздух, ведь больше площадь теплопередачи.

Первая печь Булерьян была создана не специалистами в области отопления — простыми лесорубами Скалистых гор Канады.

Внешне печь Булерьян схожа с обычной буржуйкой, но по сравнению с последней обладает большими возможностями в нагреве воздуха, реализуя теплообмен тремя способами — излучением, конвекцией и теплопередачей. В своей конструкции булерьяны совмещают сразу три устройства — собственно печь, калорифер и газогенератор.

Устройство агрегата

В основу изделия заложена схема стального конвекционно-трубного воздушного котла медленного горения. Иногда его называют приспособлением типа печь-калорифер.

Булерьян состоит из следующих частей:

  1. Топки. В ее стены на 2/3 диаметра углублены теплообменники. При этом 70% тепла, выделяющегося в топке при тлении, из воздуха отдается трубкам. А 10% распределяется по печи и нагревает воздух.
  2. Дверцы, которая плотно закрывается.
  3. Поддувала типа патрубка.
  4. Дросселя. При помощи него можно регулировать мощность устройства, а при его перекрывании печь гаснет.
  5. Колосников из чугуна. Когда производят монтаж изделия, их располагают внизу на уровне чуть больше половины топки.
  6. Перегородки, расположенной горизонтально. Она приварена от верха на четверть высоты топки и при этом доходит до лицевой стороны на пятую часть всего размера топки. В этой перемычке имеются отверстия общей площадью 7%.

Принцип работы

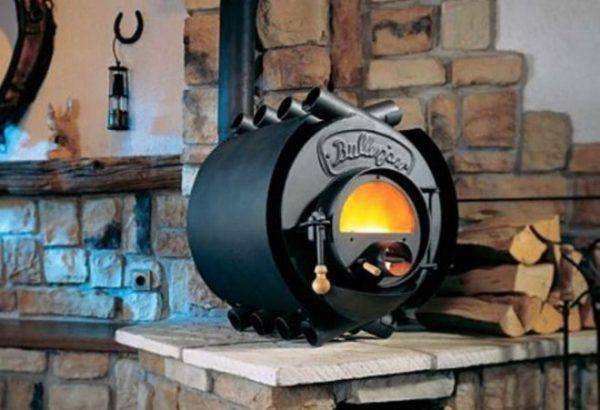

Этот прибор отопления работает следующим образом: холодный воздух с пола, поступая в расположенные внизу патрубки, проходит через элементы, расположенные на топке.

Нагреваясь, он выходит из верхних патрубков и равномерно отапливает строение. Через 10-15 минут после растопки конструкции воздух в системе нагревается до 100-120 °С.

Отличия от печей других видов

В отличие от классических приборов отопления, котлы бренеран забирают воздух для дожигания из топки. Для вторичных воздушных масс отдельных продухов нет. Количество воздуха автоматически меняется в зависимости от вида топлива и режима работы топки.

Вторая изюминка печи булерьян заключается в особенностях конструирования ее топки. Батареи труб теплообменника сделаны таким образом, что на 2/3 они утопают в криволинейных стенках топки. Благодаря этому до 70% тепла, выделяющегося в топочном пространстве в режиме тления, отдаются в воздух трубочной системы. 10% тепловой энергии распределяются по металлическому телу прибора и также обогревают воздух.

Топливо

Отапливать котел можно древесными отходами или остатками от картонажной продукции, дровами. Нельзя применять каменный уголь. Топливо в подобном приборе расходуется медленно и экономично. Закладку его необходимо осуществлять не более 3 раз за сутки.

Для быстрого прогрева комнаты требуется изначально заложить в печку быстрогорящее топливо, бумагу или картон. Их разжигают, при этом дроссель и шибер нужно открыть полностью, а дверь топки закрыть. Разгонная закладка должна полностью прогореть за 3-4 минуты. Контролировать процесс горения можно через стекло в двери или через поддувало.

После прогорания закладки укладывают крупные поленья, торфобрикеты или пеллеты. Дроссель поддувала прикрывают до необходимого положения. Шибер должен быть закрыт на ¾, то есть до упора. Из труб выходит воздух температурой 60-70 °С, печь остывает до 50-55 °С.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
