Технология устройства горячего протекающего пола: пример реализации в отдельно взятой бане

Устройство и монтаж протекающего пола в бане

Возможностей, как делать пол в бане несколько. Один из самых простых вариантов – протекающий пол. Он не требует утеплителя. Используется только когда на улице тепло. Отличительная особенность – отсутствующий отвод использованной воды с поверхности, которая стекает через щели в полу прямо в грунт. Для глинистых почв впоследствии рекомендуется организовать сток воды в колодец или сливную яму.

Как организовать протекающий пол при укладке лаг на грунт:

  • Выравнивание площадки.
  • Обустройство основания засыпкой гравия и утрамбовки с уплотнением. На глинистых почвах – создание наклона в сторону слива.
  • Установка столбиков-опор под лаги.
  • Перед укладкой – обработать лаги антисептиком.
  • Монтаж лаг.
  • Дощатый настил требует особого внимания в районе досок настила и стен, между которыми следует оставить зазор не меньше 3 мм, что позволит продлить пригодность дерева.

Качественно выполненные работы дают возможность уложить протекающий пол ориентировочно на пять лет. Спустя время его обязательно потребуется заменить. Чаще всего для протекающего пола используют сосну, чуть реже – липу и осину. Толщина доски для дощатого покрытия составляет не меньше 3 см, оптимальный вариант – 5 см.

Преимущества проливного пола:

  • быстрый монтаж;
  • небольшая стоимость;
  • экономия средств на теплоизоляции и гидроизоляции;
  • водоотвод в простую сливную яму.

Недостатки протекающего пола:

  • невозможность применения в регионе с холодным климатом;
  • небольшой срок эксплуатации и регулярная замена;
  • использование только качественных обтесанных досок.

Изоляция основания на свайном фундаменте

Как правильно утеплить полы в бане, возведенной на столбчатом фундаменте? Столбчатый фундамент, как правило, делается на сваях из металлических опор или кирпичных столбов. Такой тип фундамента идеально подходит для постройки банного дома из бруса. Подобные конструкции, в сравнении с другими, обладают важным преимуществом – надежной гидроизоляцией, которая достигается за счет обустройства фундамента над землей.

В большинстве случаев сооружения на столбчатом фундаменте имеют деревянное основание, которое формируется за счет укладки бревен перекрытия. Впоследствии на перекрытие настилают деревянные полы, которые нужно утеплять. Для качественной теплоизоляции основания своими руками нужно:

  1. Сделать деревянный патрубок, который соединит все опорные столбцы в единую конструкцию;
  2. Затем уложить на деревянную обвязку балки перекрытия, которые закрепляются с помощью металлических скоб и специальных кронштейнов;
  3. Обустроить черновой пол так, как это было описано в разделе «теплоизоляция деревянных оснований».

Какими материалами лучше всего утеплять полы в постройках из бруса?

  • базальтовой ватой;
  • гранулированным керамзитом;
  • минватой;
  • пенопластом.

Устройство непротекающих полов

1. Подготовка основания выполняется как было описано выше, но обязательно с уклоном в сторону или к середине. В месте уклона под решеткой находится углубление для стока с устройством отвода воды. Стойки для опор, подготовка и укладка лаг проводятся как было описано выше, но обязательно с уклоном.

Видео — Слив из бани

2. Снизу к лагам крепятся бруски размером 5х5 см, на которые укладывается черновой пол. По нему выкладывают слой гидроизоляции. Сверху насыпается слой керамзита так, чтобы между ним и лагами был просвет в 15 см. На керамзит укладывается слой гидроизоляции.

Гидроизоляция пола в бане

Показатели10-20 мм5-10 мм0-5 мм
Насыпная плотность, кг/м3280-370300-400500-700
Прочность при раздавливании, Н/мм2 (МПа)1-1,81,2-23-4
Гранулометрический состав, %48
Морозостойкость 20 циклов, потеря массы гравия, %0,4-20,2-1,2не регламентируется
Процент раздавленных частиц, %3-103-10нет
Теплопроводность, Вт/м*К0,09120,09120,1099
Водопоглощение, мм250250290
Удельная эффективная активность естественных радионуклидов, Бк/кг270270290

3. Пол выполняется из шпунтованных досок. При нарезке досок следует учесть, что пол укладывается с зазором 20 см по периметру помещения.

4. Пол выполняется как обычный дощатый с креплением гвоздями. Выполняют крепления досок и с краев брусками сеч. 2х3 см. К лагам бруски прикрепляются шурупами и легко снимаются.

Кафельный пол

Кафельный пол прост в установке. После формирования стяжки, нанесите на пол специальный раствор толщиной в 15 мм, способный удержать плитку в самых суровых условиях её использования. После этого уложите равномерно уложите плитку. Кафельная плитка – отличное решение для помещений с высоким показателем влаги, ведь там нельзя использовать популярный ламинат, так как он не имеет влагостойкости, к тому же, в бане высокие температуры, которые также разрушают его.

Почему кафельный пол так хорош:

  • Кафельная или керамическая плитка легко переносит воздействие любых температур также, как и материал, удерживающий их на полу.
  • Плитка, в отличии от древесины, подвергаемой процессам гниения, не впитывает пары и влагу, предотвращая разрушение.
  • Срок службы кафельной плитки порадует любого владельца бани, ведь он составляет не одно десятилетие.
  • Плитка не требует особого ухода, ведь её достаточно просто помыть и обработать антисептиками, предотвращающими размножение микроорганизмов.

Плюсы и минусы

Хотелось бы сходу уточнить, если владельцу бани, необходим долговечный настил, то принцип с проливными полами не будет удачным. Невзирая на все ухищрения собственников, безупречную вентиляцию, технологию монтажа пола – древесина над водосборником гниет постоянно. Цель застройщика сделать все, чтобы данный процесс завершился позднее.

Тем не менее, проливные полы обладают рядом преимуществ, импонирующие пользователям:

  • Низкая цена применяемых лесоматериалов;
  • нужен простой монтаж, который возможно осуществить без помощи других;
  • пол просто починить;
  • по деревянному полу славно ходить босыми ногами.

Проливной пол в бане имеет низкую цену К недостаткам нужно причислить недолговечность деревянных материалов. Даже если будет выполнена, высококачественна гидроизоляция и эффективная вентиляция, сооружение начнёт гнить, и его потребуется заменить

Однако исполнить это нетрудно, поэтому многие пользователи на эту проблему не обращают внимание. Большим минусом они считают то, что такой настил является прохладным, поэтому лучшие рекомендации для его установки относятся к южным регионам страны с тёплым климатом

Этап 6: Облицовка

Облицовочные работы – важная часть создания экстерьера будущей бани. Несмотря на то, что сооружение, обшитое плитами ОСБ, полностью готово к эксплуатации, внешний вид еще далек от совершенства. Сегодня существует множество материалов для облицовки помещений. Рассмотрим самые популярные из них.

Вагонка

Так выглядит вагонка

Для бань обычно используют декоративную или имитационную вагонку. Это самый дешевый и доступный материал, отличающийся средними характеристиками прочности и надежности.

Располагать доски рекомендуется горизонтально, предварительно уложив слой гидроизоляции, в качестве чего можно применить пергамин. Крепить листы нужно внахлест, во избежание попадания влаги под щели. Нередко швы дополнительно проклеивают с внутренней стороны – это увеличивает защиту от осадков. После крепления вагонки ее покрывают декоративным лаком или краской, чтобы избежать появления трещин и гниения.

Как на садовом участке обустроить искусственный водоем узнайте в этой статье.

Термопанели

Это современный материал, представляющий трехслойную конструкцию с утеплителем, обычно для этой цели используют минеральную вату или пенопласт. Наружная поверхность может иметь различную текстуру, цвет и форму. Обычно она выполнена из искусственного камня, клинкера или керамогранита, часто применяют и глазурованную плитку.

Панели имеют взаимные пазы, поэтому они не только образуют монолитный узор, но и являются надежной защитой здания от влажности, солнца и других неблагоприятных климатических условий. Они устойчивы к появлению плесени и жизнедеятельности микроорганизмов. Как правило, внешние слои изготавливаются из керамогранита – высокопрочного материла, подходящего для использования в интерьерах и экстерьерах зданий.

Облицовочный кирпич

Недорогой, но качественный материал, с помощью которого можно декорировать баню на любом участке. Облицовочный кирпич делают из глины высокого класса, за счет чего достигается хорошая прочность и устойчивость к повреждениям, перепадам температуры. В зависимости от технологии изготовления может быть керамическим, силикатным или клинкерным. При соблюдении правил укладки, а также добавлением дополнительного слоя утеплителя можно увеличить теплоизоляционные свойства здания. Материал прост в применении, не требуется никаких вспомогательных инструментов для работы.

Виниловый сайдинг

Один из самых легких и распространенных материалов для облицовки жилых и хозяйственных помещений. Внешне представляет собой обычную доску для обшивки зданий, но не теряет своего вида в течение 20 лет. Выдерживает перепады температур, хорошо моется обычной водой, не поражается грибком и плесенью. Существует большое разнообразие цветовых решений винилового сайдинга, благодаря чему баня станет дополнением основного здания на участке. Прост в монтаже, имеет низкую стоимость.

Красивое зонирование территории возле частного дома описано здесь.

Блок-хаус

Представляет собой строганную доску, выполненную в виде профилированного или оцилиндрованного бруса. Используется как для внешней, так и внутренней отделки. Изготавливается преимущественно из древесины хвойных пород, но можно встретить модели из осины или липы. Позволяет создать иллюзию, что баня построена из бруса.

Монтаж теплого пола для бани: основные рекомендации

На сегодняшний день существуют две противоположных точки зрения относительно установки теплых полов на деревянные перекрытия. Однако если грамотно подойти к этому вопросу, с соблюдением всех тонкостей и нюансов, установленная система может быть вполне безопасной. Для того чтобы узнать, как сделать деревянный теплый пол в бане, предлагаем ознакомиться с ключевыми аспектами этого процесса. Как правило, полы с подогревом могут быть:

  • водяными;
  • электрическими (пленочные и кабельные).

Монтаж электрического теплого пола, по сравнению с водяным, имеет ряд преимуществ. Если сборка водяных труб требует работ по усилению пола армированной стяжкой, то электрический теплый пол относительно прост в установке. Он продается уже готовыми блоками, которые аккуратно размещают в виде подложки и заливают бетоном.  «Как правильно сделать пол в бане – что нужно знать до начала строительства».

После того, как подходящий вид теплого пола выбран, важно внимательно подойти к выбору напольного покрытия. Следует учесть, что покрытый плиткой, такой пол нагревается быстрее

Поэтому, в целях безопасности необходимо положить на кафель деревянные решетки. А, задаваясь вопросом, можно ли сделать деревянный пол в бане на теплом полу, важно знать, что монтаж такого рода конструкции лучше доверить профессионалам.

Теперь, после изучения данной статьи, вопрос о том, как класть пол в бане не будет вызывать сомнений. Можно смело переходить к монтажу и быть уверенным в отличном результате!

Устройство септика

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Читайте мою подробную статью про монтаж и установку септика.

По трубе вода выводится либо в грунт через дренажную площадку в подполе, либо в септик. Изготовить его можно из старых шин или бетонных колец. Чтобы труба не замерзла зимой ее необходимо утеплить. Септик из бетонных колец – простая бюджетная конструкция. Кольца устанавливают на грунтовую подушку, дно не бетонируют, чтобы вода уходила в землю.


Конструкция септика из бетонных колец

Оптимальный вариант устройства слива в бане выбирают, исходя из особенностей строения, типа фундамента и способа дальнейшего отведения воды.

Особенности проблемы

Как известно, русская баня состоит из нескольких типовых помещений: парилка, моечная, предбанник, комната отдыха, которые имеют свои специфические условия. Наиболее агрессивная среда присутствует в парилке. Здесь обеспечивается высокая влажность (до 60-65%) с помощью водяного пара, разогретого до температуры 55-70 градусов. Внизу на уровне пола температура несколько снижается (до 45-50 градусов), но появляется нагретая вода и конденсат пара. К этому следует добавить механические нагрузки при перемещении участников банной процедуры.

В моечном помещении основное воздействие на деревянный пол связано с льющейся водой (душ или обливание из емкостей), причем нередко в смеси с моющими средствами (мыло, шампунь и т.п.). Кроме того, из парилки могут проникать клубы пара. В предбаннике обычно проблемы связаны с располагающейся здесь топкой банной печи, в зоне которой осуществляется нагрев материала. В дополнение надо учитывать перепад температур и грязь, заносимую с обувью. Наиболее благоприятные условия обеспечиваются в комнате отдыха, где на первое место выходит комфорт и эстетичность.

Приведенный анализ банных условий важен для выработки подхода к выбору материала напольного покрытия. Дело в том, что разные породы дерева имеют и различные свойства, а потому вопрос о том, из какой доски делать пол в бане, имеет свои особенности. При выборе материала важны не только размеры, обеспечивающие механическую прочность, но и характеристики самой древесины.

Возводим стены и крышу

Возведение стен

На сваях можно возводить строение любой сложности. Можно сделать баню из сруба, но более простым вариантом будут каркасные стены. Чтобы приступить к делу, нам понадобится обрезная доска с размерами 150×50 мм или 150×100 мм, все будет зависеть от того, какое основание вы выбрали.

  • Определяемся с высотой нашей будущей бани, а также с тем, какая будет крыша. Если она будет односкатной, тогда балки с одной стороны можно сделать большими по длине. Если вы запланировали двускатную – все делаются одной длины.
  • Для угловых опор можно использовать брус 150×150 мм или 150×200 мм. Лучше крепить их шиповым методом, а не просто уголками. Для этого делается небольшой выступ на торце (минимум 50×50×50 мм) и вставляется в соответствующее отверстие. После этого можно установить два металлических уголка. Чтобы они оставались в вертикальном положении, монтируется временная укосина.
  • С шагом в 60 см монтируется обрезная доска, о которой говорилось выше. Если наши опоры находятся на расстоянии 1,2 м, то каждая вторая вертикальная стойка будет попадать на сваю, что будет гарантировать высокую устойчивость. Доски крепятся при помощи уголков к ростверку. Между ними устанавливаются подкосины.
  • Устанавливаем верхнюю обвязку, которая соединит все наши балки между собой.
  • Можно приступать к монтажу пола. Для этого при помощи металлических уголков закрепляем лаги. Они могут находиться как между бревнами ростверка, так и поверх них. На нижнюю грань лаг набиваем обрезную доску. Таким образом, мы получим углубления, в которые можно будет уложить гидроизоляцию, утеплитель, а потом сверху нашить доску, листы фанеры или ОСБ.

Делаем крышу

  • Монтируем потолочные балки и собираем стропильную систему для нашей будущей крыши. Делаем обрешетку под тот вид материала для настила, который заложен в нашем проекте.
  • В качестве кровельного настила можете применять то, что будет вам по карману. Чаще всего такие сооружения накрывают металлочерепицей или профнастилом.
  • С наружной стороны стены можно зашить влагостойкой ОСБ плитой, вагонкой или сайдингом. Дальше укладывается гидроизоляция из пленки, утеплитель (это может быть минеральная вата, опилки или пенопласт), паробарьер – фольга.
  • Потолок можно подшить к балкам, которые были уложены ранее. Далее с чердачной стороны укладываем паробарьер из фольги, а в качестве утеплителя применяем минеральную вату. Хорошо, если вся эта конструкция будет сверху дополнительно обтянута пленкой, чтобы вата не разлеталась.
  • Внутренняя отделка производится при помощи деревянной вагонки.
  • Для бани большого размера лучше использовать печь из кирпича. Если помещение маленькое, то электрического варианта будет вполне достаточно.

Если вы выберете именно такой метод возведения своей бани, то будьте уверены, что ваше строение получиться очень надежным, независимо от того, какие грунты преобладают в вашей местности.

Результаты

В результате у меня в бане всегда теплые и сухие полы. А еще – легкий пар и быстрое прогревание всех поверхностей.

По климату в бане имеется следующее:

  • При закрытых дверях и топке печи температура на полке поднимается до 45°C за 10-15 минут (при условии предварительного небольшого прогрева бани с открытыми дверями до температуры на полке 25°C).
  • Через час банных процедур, температура на полке составляет около 60°C, половицы нагреваются до 50°C. Пол становится приятно теплым, почти горячим, как и стены с полком.
  • Пол в парной высыхает почти мгновенно, а в районе мойки – за несколько часов.
  • В парной легко дышится, так как обеспечивается приток свежего воздуха (который сразу же нагревается у печи) через вентиляционный канал.
  • Нет необходимости частого проветривания.
  • Нет запаха затхлости.
  • Чувствуется, что воздух суше, чем в старых русских банях, но, конечно, не до такой степени, как в сауне. Повысить влажность просто – нужно подлить воду на каменку.

Некоторые недостатки тоже имеются, но они незначительны, во всяком случае, для меня. Во-первых, КПД бани несколько снижено, так как постоянно идет подогрев свежего воздуха, нагретая порция сбрасывается на улицу. Во-вторых, на горячем полу сильно нагреваются различные мыльные принадлежности и шампуни. Нужно искать им другое место или выносить за пределы парилки во время особенно интенсивного парения.

А вообще, мне моя баня нравится. Прогрев за минимально короткие сроки, свежий воздух, теплые сухие полы. Проблема затхлости, гниющих половиц и холодного пола полностью решена.

Евгений

А что, если длины винтовой сваи недостаточно?

Ситуации в строительстве бывают разные, равно как и рельеф участков, где происходит возведение домов и бань. Несмотря на то, что можно приобрести шестиметровые винтовые сваи, этой длины иногда оказывается недостаточно (например, на участках с торфяным грунтом, где точка залегания плотного грунта может оказаться очень глубоко). В этом случае используют проверенную годами технологию безопасного наращивания свай с применением муфт.

Последовательность монтажа следующая:

ручным или механизированным способом вкручивается часть сваи с винтом;
с вкрученной сваи срезается участок с монтажным отверстием;
зачищается лакокрасочное покрытие (если работа выполняется зимой, прогрейте окрашиваемый участок горелкой);
подготавливается соединительная муфта. Из трубы чуть большего диаметра, чем свая отрезается кусок длиной до 20 см. Срезы и наплывы краски шлифуются болгаркой;
муфта надевается на верхнюю кромку сваи;
производится сварное соединение двух элементов

Шов должен быть максимально качественным – это важно;
Сварка

внутрь муфты вставляется труба для наращивания. Зачистка краски и сварка производится аналогично;
выполняется многослойная гидроизоляция – сварные швы и сама муфта окрашиваются антикоррозионными составами в несколько слоев, после чего обматываются рубероидом или резиной;
далее производится вкручивание составной сваи до необходимой глубины, а также операции по срезанию участка с монтажным отверстием, установка оголовка и прочее.

Составные винтовые сваи

Как показала практика, составные сваи длиной до 15-25 метров прекрасно выполняют возложенную на них функцию. Но если в грунте попросту невозможно найти «дно», имеет смысл установить обычные шестиметровые сваи, вкрутив их в грунт до упора, а затем установить опалубку и залить бетонную ленту. Такой вариант называется «висячие сваи» и часто применяется на болотистых плывучих грунтах, где классический ленточный фундамент медленно тонет, а сваи проседают, не удерживая постройку.

Настил пола в бане – это завершающий этап

Для укладки протекающих полов желательно брать необрезные доски, имеющие ровную торцевую поверхность. Далее нужно сделать обрезку досок в соответствии с размерами бани. Учитывая, чтобы между досками и стенами оставалось место для вентиляции не менее 2 см. Первая доска прибивают гвоздями с учетом отступа от стены длиной в 2 см. Вторая доска накладывается на расстоянии в 3 мм. После настила пола в бане доски нужно покрыть олифой в два слоя.

Для укладки непротекающих полов используются шпунтованные доски из древесины хвойных пород. На подготовленные бруски укладывается «черновой» пол из обрезков доски, а также гидроизоляция. Поверх укладывается чистовой пол из шпунтованных досок.

Рассмотрим более детально как стелить полы из досок:

  • необходимо выкопать яму размером до 50 см глубиной, залить слоем бетона;
  • на бетонный слой необходимо установить кирпичные столбики размером 25×25 сантиметров, сверху них настилаем так называемые лаги;
  • поверх деревянных лаг настилаем шпунтованные либо же обрезные доски, имеющие толщину от 20 до 30 мм, также нужно учитывать что расстояние между опорами должно быть, соответственно, от 60 до 90 см, ширина доски – до 15 см. В некоторых случаях доски крепят не прямо к лагам, а сразу к балкам.

Настил пола в бане должен быть сделан так, чтобы годичные кольца были направлены в различные стороны. Это поможет вам добиться более ровного пола.

Лаги необходимо поднять выше на 10 см уровня засыпанного песка или гравия. Исключается укладка досок вплотную — это может привести к разбуханию полов в бане. Настилать доски нужно выпуклой стороной вверх.

Гидроизоляция пола в бане

Гидроизоляция пола в парилке

После установки в парной отверстия для слива можно приступать к гидроизолированию пола бани. Самым простым и часто использованным методом считают такой:

Этап 1. К черному полу при помощи шурупов крепят листы фанеры.

Этап 2. На фанеру укладывают гидроизол, да так чтобы он заходил под вагонку на стенах (именно для этого нижние элементы вагонки не полностью прикручивают к брусьям).

Этап 3. Все места стыков гидроизола привариваются с использованием особого фена.

Этап 4. Части гидроизола размещенные под вагонкой необходимо заклеить скотчем серого цвета по всей длине.

Этап 5. Непосредственно на гидроизол устанавливают сетку из стальной арматуры, в которой оборудована прорезь под слив.

Этап 6. Когда сетка будет установлена, всю вагонку по периметру необходимо проклеить белым скотчем в две полосы, это поможет защитить вагонку от цементного раствора. Так же нужно сделать с порогом, чтобы он не испачкался.

Этап 7. Пора приступать к заливке стяжки из цемента. Помните, что заливать полы можно только после усядки сруба, примерно через восемнадцать месяцев после построения бани из сруба.

Этап 8. Лишь только стяжка застынет можно приступать к установке плитки, для этого нужно использовать особый водостойкий клей

Чем окрасить пол в бане?

Специально разработаны и находятся в продаже антибактериальные и влагозащитные пропитки предназначенные для бани, которыми обрабатывается пол несколько раз. Лучше всего древесину выбирать хвойных пород, потому что невысокая температура полов не будет выдавливать из пор и карманов смолу, а оставшись внутри, она основательно защищает дерево. Полы из дерева достаточно быстро подвержены затирке грязью, а поры склонны к закупорке.

Желательно использовать также лиственные породы, такие как дуб, потому что он прочнее и долговечнее. Но тут надо помнить еще об одном моменте – дуб довольно таки скользкое дерево, а в бане полы не должны быть скользящими.

Если по какой, либо причине вы забыли обработать пол пропиткой и как следствие пол стал подгнивать, эту проблему можно исправить следующим образом (это относиться лишь к душевой, но не к парной):

Как утеплить бетонный пол в бане

Бетонный пол может заливаться либо непосредственно на грунт, либо на бетонные плиты расположенных ниже перекрытий. На эту черновую стяжку укладывают гидроизоляционный слой. Для этих целей применяют либо рулонное покрытие, либо 3 слоя обмазочной мастики. Как вариант, оба эти вида изоляции можно скомбинировать.

Поверх изоляции располагают пенополистирол, керамзит, листы минеральной ваты или иные теплоизоляционные материалы по выбору владельца. При этом стоит учитывать технические характеристики того или иного вида утепления, чтобы правильно рассчитать толщину слоя и необходимое количество материала.

Деревянные полы, протекающие

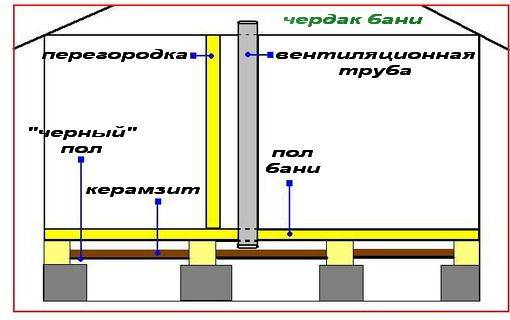

Общая схема создания пола в бане

Самые простые полы. В конструкции протекающих полов не предусмотрен утеплитель, поэтому они используются или на юге, или в теплый период года, на даче. Как таковой системы отвода воды в конструкции такого пола нет. Отработанная вода чаще всего сливается прямо на грунт. Но, если почвы глинистые, то придется устанавливать отвод воды. Для этого делаем резервуар, как описано в разделе, повествующем об устройстве бетонных полов. В баню выводить трубу не нужно. Конструкция полов не требует устройства специального сливного отверстия.

Если лаги укладываем на грунт, то выполняем следующие действия:

обрабатываем лаги антисептиком;
выравниваем площадку;
засыпаем гравий;
утрамбовываем площадку. На глинистых почвах обязательно нужно делать уклон в сторону резервуара;

устанавливаем столбики-опоры для лаг;

укладываем лаги. Шаг – 50 см;

настилаем пол. Оставляем между досками, полом и стеной зазор. Зазор – до 3 мм. Через эти зазоры и будет стекать вода. Доски к лагам не крепим. Протекающие полы снимают с лаг и выносят на просушку после использования бани. Подушка под лаги и сами лаги должны быть уложены так, чтобы нижняя кромка пола была выше верхней кромки фундамента (цоколя).

Укладка доски

Укладка доски

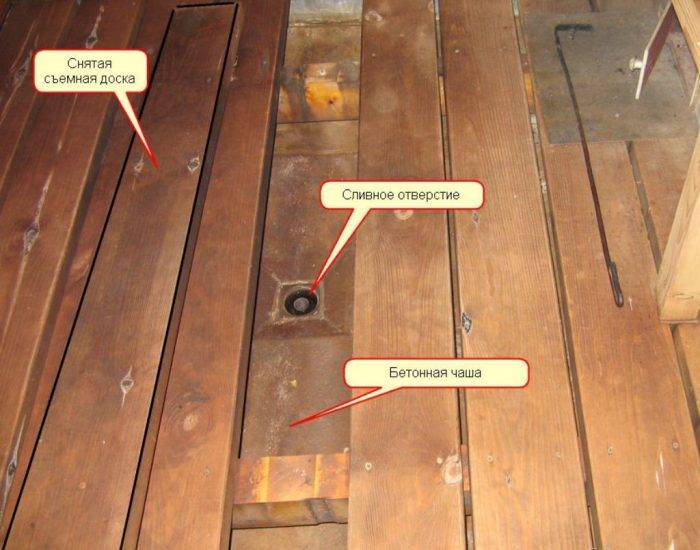

Вид протекаюзего пола в бане

Деревянный пол протекающего типа в моечной

Похожие сообщения

Срок службы таких полов недолог. Прослужат они не более пяти лет.

Видео – Кладка столбиков для лаг

Существует и другой вариант устройства протекающих полов:

после подготовки плодщадки по периметру фундамента устанавливают балки. Делают их из обработанного антисептиком бруса. Размер его может быть 100 х 100, 100 х 150, 150 х 150 мм;
на эти балки крепят лаги;
на лаги укладывают напольное покрытие.

Крепление лаг на опоры фундамента

Полы могут изготавливаться из древесины как хвойных, так и лиственных пород. Самой лучшей древесиной для изготовления полов считается лиственница. Но, к сожалению, в наше время найти лиственницу очень и очень сложно. Поэтому при устройстве полов используют сосну. Из лиственных пород чаще всего применяют липу. Дуб использовать не стоит. Он после намокания становится скользким.

Укладка доски протекающего пола

Доска для напольного покрытия используется обрезная, строганая. Толщина ее должна быть не менее 30 мм. Самая распространенная доска для устройства полов – это доска толщиной 50 мм.

Доска обрезная, строганная

Доска сухая строганая

Половая доска из лиственницы

Технологии возведения деревянного основания

При устройстве дощатого пола выбирается одна из двух технологий. Первая подразумевает возведение протекающего пола, в котором при настиле специально оставляются щели, сквозь которые происходит сток воды. Иногда вместо щелей в досках сверлят круглые отверстия в месте скопления воды. Основным недостатком такого пола в бане является то, что он всегда холодный, особенно в зимнее время. Поэтому специалисты рекомендуют стелить такой пол в баню, построенную лишь в теплых регионах.

В краях с суровым климатом лучше использовать вторую технологию, которая позволяет устраивать не протекающий деревянный пол, организовав при этом отток воды через приямок по канализационной трубе в колодец, находящийся за пределами бани. При такой конструкции поверхность пола сооружается под небольшим уклоном, равным 10 градусам.  Этот уклон позволяет воде стекать к трапу, по которому она устремляется в приямок, соединенный с выгребной ямой или септиком широкой трубой, выпускаемой для монтажа канализационных сетей. Диаметр трубы должен быть равен 150 или 200 мм. Такое сечение обеспечит большую пропускную способность стоков в единицу времени.


Обустройство непротекающего пола подразумевает строительство «чернового» пола, а также проведение гидро- и теплоизоляционных работ. Именно устройство пола бани по данной технологии позволяет добиться комфортной температуры поверхности, позволяющей с удовольствием принимать все банные процедуры

Как делать пол в зависимости от грунта?

Работы начинают с подготовки основания, технология возведения которого зависит от выбранного способа отведения воды из моечного отделения бани. При устройстве протекающего пола слив может быть организован в двух вариантах исполнения, зависящих от типа грунта под баней:

  1. Если грунт, на котором поставлена баня, песчаный, то для отведения стоков под полом  насыпается 25-сантиметровый слой щебня. Этот дренаж обеспечивает быстрое впитывание воды в грунт, тем самым предотвращает ее застаивание под покрытием. Организация своевременного отвода стоковых вод замедляет процесс гниения досок и лаг, на которые они набиты.
  2. Если грунт глинистый и не обладает хорошей впитывающей способностью, то слив устраивается более сложно. Приходится устраивать глиняный замок, сооружать приямок и прокладывать трубу, отводящую воду из него в септик, который периодически откачивается ассенизационной машиной. Для устройства глиняного замка поверхность отсыпается 10-сантиметровым слоем щебня, поверх которого укладывается слой глины, толщиной 15 см. При этом глиняному слою придают уклон, величина которого не должна быть меньше 10 градусов. Естественно, уклон делают в сторону приямка, который сооружается в виде квадратной ямы, стенки которой также обмазываются глиной. В одну из них монтируется труба.


Дренаж из щебня под протекающими полами


Устройства отвода воды на глинистых грунтах

Укладка лаг и настил полов

Укладку лаг проводят на опорные стулья, которые могут быть изготовлены из кирпича с обязательным возведением монолитной бетонной площадки  под каждый из них. При этом копают яму, глубина которой должна составлять около 40 см. Длину и ширину определяют по размеру опорного стула, добавив со всех сторон по 5 см. На дно насыпают песок (10 см), проливают его водой и утрамбовывают. После следует слой щебня (15 см), который также тщательно трамбуют. Далее устраивают опалубку, в которую заливают два слоя бетона, между которыми прокладывают кусок кладочной сетки. Все опоры должны быть на одном уровне. Когда бетон схватиться и наберет нужную степень прочности, проводят работы по гидроизоляции. При этом наносится слоем расплавленный нефтяной битум, поверх которого укладывается рубероид.

Для протекающего пола лаги укладывают на одном уровне, а для не протекающего полового настила необходимо создать 10-градусный уклон с помощью врубок в деревянных брусках, которые увеличиваются по мере приближения к приямку.

В первом случае пол настилают из обрезных досок, а во втором – шпунтованные доски. Причем сначала строят черновой пол, который застилается пергамином, а поверх этого изоляционного материала насыпается керамзит, выполняющий роль теплоизолятора. Поверх керамзита также укладывают гидроизоляционный материал.

Процесс строительства проливных полов

1. Организация подпольного пространства

Это самое главное в проливных полах, поверьте мне на слово. Нужно обязательно обеспечить быстрый отток использованной воды в канализацию, чтобы подпол, по возможности, быстро просыхал. А не то получите гниль, плесень, грибки и прочие «прелести», которым в бане не место. Я сделал так: внутри сруба убрал плодородный слой, подсыпал туда глину, а затем гравийно-песчаную подушку, пролил водой, утоптал. При этом обеспечил уклон поверхности к стене со сливом внизу. После пришло время гидроизоляции. Я использовал рубероид – уложил его в один слой на поверхность чернового пола, швы засмолил горячим битумом. По идее, гидроизолированный подпол уже получился. Вода будет уходить в слив, не впитываясь в грунт, но поверхность чернового пола останется смоченной. А это, опять же, приведет к сырости и росту грибков.

Подпол должен просыхать полностью, а для этого нужна вентиляция, то есть постоянный приток свежего воздуха к пространству под баней. У меня сруб стоит на ленточном фундаменте, поэтому я изначально предусмотрел в нем наличие отверстий – продухов. Через них воздух прекрасно проникает в «подвальчик». Продухи почти всегда нужно держать открытыми, закрывать только при протопке и парении в бане. Иначе весь горячий воздух будет благополучно уходить на улицу.

2. Установка столбиков для закрепления лаг

Высота подпольного пространства, от грунта (покрытого рубероидом) до деревянных досок проливного пола, в идеале должна быть 200-300 мм. Таким образом, лаги деревянного пола должны лежать не непосредственно на рубероиде, а быть приподнятыми. Это делается, посредством укладки их на столбики. Я установил столбики высотой 270 — 300 мм из кирпича, расположив их с шагом 80 — 100 см. После этого кирпичи были полностью оштукатурены обычным цементным раствором.

3. Гидроизоляция

Все поверхности подпольного пространства (столбики, поверхность чернового пола) я покрыл горячим битумом. Получилась гладкая поверхность, к которой не цепляются листики, мыльные хлопья и другие отходы банного производства. Цель этого действия состояла в дополнительной гидроизоляции и обеспечении быстрого смыва всяческой банных нечистот в канализацию, чтобы под полом ничего не оставалось.

4. Крепление лаг на столбики

В качестве лаг я применил металлические швеллеры, покрыл их битумом – мне кажется, им сноса не будет. А вообще для лаг традиционно используют брусья из твердой древесины, например, из лиственницы. Их также обязательно покрывают битумом, иначе загниют через пару недель эксплуатации.

Металлические лаги прослужат дольше деревянных

5. Создание дощатого настила

Для дощатого настила я применил доски толщиной 40 мм из лиственницы. Предварительно они были оструганы с обеих сторон, чтобы капли воды не застаивались на волокнах.

Дощатый настил проливного пола

Доски я укладывал на лаги выпуклой стороной вверх (их немного покоробило при просушке) с зазорами 5-6 мм. Несколько половиц над сливом и возле противоположной стены – съемные. Такое решение позволяет мне поднимать доски после мытья и очищать подпол и слив от мусора. Дополнительно и пространство под полом просушить, чтобы пол смог прослужить подольше.

Крайние к стене доски — съемные, их можно ставить на ребро во врем просушки и уборки подпола

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
