Лучшие керамические дымоходы
Керамический газовый дымоход в частном доме предназначен для интенсивного использования. Изготавливают модули из огнеупорной глины, готовые изделия имеют низкую теплопроводность, высокую термостойкость. Использовать системы можно с теплотехникой любого типа, большими каминами. Лучшие устройства предлагают европейские компании, продукция которых найдет достойное применение в загородном доме.

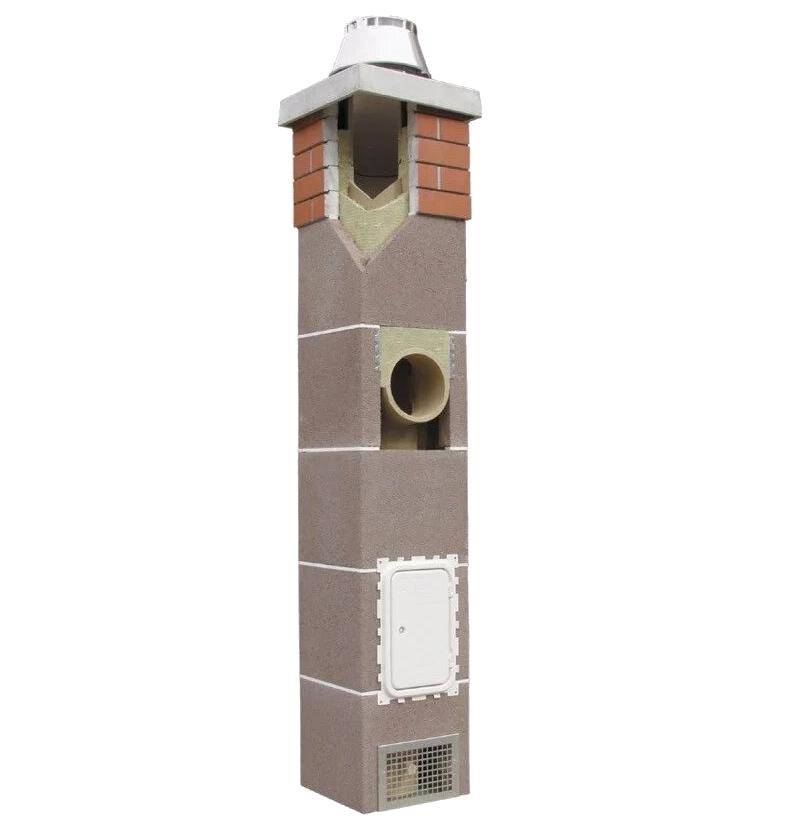

Offen Klr O-Block 1+V
В основе керамическая система немецкой компании Hart Keramik, рассчитанная на эксплуатацию при 120-600 градусах. Материал выдерживает нагрев до 1100 градусов. В качестве монтажных опорных элементов используются газобетонные блоки Ytong, которые по своим теплотехническим параметрам превосходят комплектующие из керамзита. Негорючая теплоизоляция экранирует потери тепла, защищая от появления конденсата.
Комплект рассчитан на установку в одноэтажном доме или коттедже с мансардой. Общая длина 8 метров. Внутренний размер керамической трубы 200 мм позволяет использовать с мощным отопительным оборудованием. Вес 970 кг, установка выполняется на подготовленный фундамент.
Достоинства:
- Срок эксплуатации 100 лет;
- Устойчивость к кислотам, хлорсодержащим парам;
- Влагостойкие трубы;
- Хорошая комплектация.
Недостатки:
Требуется профессиональный монтаж.
Hart Klr h 8
Классический керамический канал, который может стать базой для системы дымоотведения мощного котла, печи, камина. Большой внутренний диаметр обеспечивает хорошую тягу. Толстые стенки гарантируют прочность, низкую теплопроводность, защищенность от конденсата. Модули изготовлены из термостойкой глины, проходят термообработку при 1100 градусов, отличаются устойчивостью к неорганическим и органическим кислотам, агрессивным продуктам горения.
В комплекте поставки тройник, ревизионный модуль, затвор-ограничитель, основание, в котором предусмотрен отвод конденсата. Элементы соединяются при монтаже фирменным жаропрочным клеем. Конструкция устанавливается в шахте из негорючего материала. Общий вес – 452 кг.
Достоинства:
- Срок службы превышает 50 лет;
- Устойчивость к постоянному воздействию конденсата;
- Низкая цена;
- Наличие международного сертификата.
Недостатки:
Требуется фундамент для надежного монтажа.
Schiedel UNI
Трехслойная дымоходная система с вентиляционным каналом диаметром 200 мм. Подходит для отопительного оборудования, работающего на угле, дровах, жидком топливе. Состоит из керамической трубы, теплоизоляции, декоративной оболочки, изготовленной из волокнистого бетона. Отвод избытка тепла и влаги от утеплителя увеличивает срок эксплуатации материала, делает работу дымоотведения стабильной.
Конструкция предусматривает каналы для монтажа арматуры, которая обеспечивает повышенную надежность при большой длине. Предусмотрен ревизионный люк, емкость для сбора конденсата, опорный блок для монтажа на фундамент.
Достоинства:
- Срок эксплуатации 50 лет;
- Имеет сертификат соответствия ГОСТ;
- Теплоизоляция не подвержена усадке;
- Рабочая температура 600 градусов;
- Прочные керамзитобетонные блоки для шахты.
Недостатки:
Требуется правильная установка.
Buderus Logamax
Линейка этих котлов немецкого происхождения оснащена топочными камерами закрытого и открытого типов:
- Buderus Logamax U044 укомплектован открытой топкой и вбирает воздух из окружающей среды. В вертикально установленный дымоход выбрасываются продукты горения, а вентилятор обеспечивает дополнительное откачивание дыма.
- Buderus Logamax U042 24K имеет камеру закрытого типа. Одно из достоинств агрегата – забор воздуха с улицы или из окружающей среды. Использование коаксиального дымохода (труба в трубе) позволит вывести продукты горения наружу и даст возможность проникнуть свежему воздуху в помещение. Данная модель не имеет накопителя воды: получить горячую струю доступно проточным методом.
Соотношение долговечности, морозостойкости, адаптации к перепадам электроэнергии, повышенной шумоизоляции (≤36 dBA) ставят агрегат на одну из высоких ступеней надежности и качества.
Buderus Logamax U042 24K, обладая модулируемой горелкой и двустенным теплообменником, имеет достаточную амплитуду мощности – от 8 до 24 киловатт, что позволяет оборудованию функционировать при минимальном давлении в системе, при котором другие агрегаты работают с погрешностями.
Достоинства:
- Бесшумный;
- Экономичный;
- Безопасный;
- Легкое управление.
Недостатки:
- Обязательна установка бесперебойника, иначе при работах в сети, например, сварка, могут возникать ошибки или сгореть плата;
- Встроенный циркуляционный насос ниже заявленной мощности.
Нормативные требования к установке коаксиального дымохода
Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330). Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.
Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:
- Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
- Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м. Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
- Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель. Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
- Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
- Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
- Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
- Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
- Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.
Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.
Заказать или изготовить собственными силами
Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.
В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.
Как рассчитать сечение дымохода
Вычисляется по следующей формуле:
D = V/v, где:
- D – нужный нам размер, в м2;
- V – объем потребляемого топлива, в м3;
- v – скорость движения выходящих газов, в м/с.
Форма сечения может быть любой, но круглая предпочтительнее прямоугольной, так как, поднимаясь, пар закручивается по спирали, а лишние детали (например, углы) создают ему препятствия, заставляя менять траекторию, отталкиваться от стенок и в результате ухудшая тягу. Шероховатая поверхность тоже является помехой.
Если найденный диаметр окажется меньше, чем у патрубка, его нужно будет увеличить до равного значения, иначе рискуете спровоцировать падение давления в канале.
| Мощность котла, кВт | Внутреннее сечение, мм | Минимальная высота, м |
| 16 | 200х200 | 6 |
| 16 | Диаметр (Ø) 200 | 7 |
| 16 | 150х150 | 10 |
| 16 | Ø 150 | 12 |
| 32 | 200х200 | 10 |
| 32 | Ø 200 | 12 |
| 32 | 150х150 | 18 |
| 32 | Ø 150 | 20 |
| 45 | 200х200 | 12 |
| 45 | Ø 200 | 14 |
Дровяной котел длительного горения с водяным контуром
Далеко не во всех регионах нашей страны есть возможность пользоваться природным газом. В этом случае существует альтернатива голубому топливу в виде дровяного котла длительного горения с водяным контуром. Он легко устанавливается в автономную систему жилого или нежилого помещения, обеспечивая эффективный обогрев в холодные зимние месяцы.
Конструктивные особенности
Перед выбором соответствующего агрегата стоит ознакомиться с его принципом работы. Существует две большие категории твердотопливных котлов:
- Оборудование с однотопочной камерой и нижним поддувом;
- Пиролизные отопители с двумя камерами, нижним и верхним вариантом подачи воздуха.
Циркуляция теплоносителя по общей системе происходит под воздействием физических процессов. Нагретая жидкость расширяется и устраняется вверх. Он отдает свое тепло внутрь помещения через радиаторы, остывает и опускается. Каждая конкретная модель нагревателя рассчитана на определенный объем воды. Поэтому перед приобретением стоит учитывать данный параметр. Для увеличения мощности можно дополнительно устанавливать циркуляционный насос. Но, так как, он работает от электросети, такое дополнительное оборудование делает дровяной котел энергозависимым, а следовательно нужно монтировать байпас, переключающий принудительное нагнетание на естественное.
В случае, когда необходимо не только нагреть помещение, но и обеспечить горячее водоснабжение лучше отдать предпочтение двухконтурному варианту. Несмотря на более высокую стоимость он обеспечит комфортное проживание в доме
В этом случае стоит обратить внимание на следующий нюанс. Агрегат должен подогревать жидкость для бытовых нужд отдельно без подачи горячей воды в радиаторы. Такая особенность даст возможность эксплуатировать дровяной котел длительного горения с водяным контуром в течение всего года
Как правило, подобные модели оснащаются электрическими ТЭНами. Гибридные варианты могут функционировать от электричества в тех случаях, когда заканчивается твердое топливо
Такая особенность даст возможность эксплуатировать дровяной котел длительного горения с водяным контуром в течение всего года. Как правило, подобные модели оснащаются электрическими ТЭНами. Гибридные варианты могут функционировать от электричества в тех случаях, когда заканчивается твердое топливо.
Установка твердотопливных котлов не требует специальных разрешений или согласований с соответствующими службами. Для их корректного функционирования необходима исправная система вентиляции, выполненная по профессиональным расчетам. Они будут служить долгие годы, помогая эффективно и экономно обогревать жилище.
Лучшие модели с проходом через крышу и верхним выходом
Такие устройства подойдут для подключения к котлу или камину, у которых есть возможность выхода газов через верхнюю часть. За счет этого система сразу устанавливается на крыше, поэтому нужно будет частично разобрать ее, но для подключения и переходов нужно минимальное количество дополнительных материалов. При выборе учитывается длина и расстояние над коньком. Зачастую дымоход из нержавеющей стали 150, 200 или 115 мм.
Феррум 115 мм, 0,8 мм
Лучший вариант для любого камина в доме по причине прямого подключения и хорошего диаметра для подключения к выходу на 115 мм. Внутри все сделано из нержавейки с качественным швом, которые не будет пропускать конденсат, после этого идет плотный слой изоляции при помощи минеральной ваты с показателями 120 кг/м3 и это исключает возгорание перекрытий или кровельных материалов. Наружная часть из оцинковки с лазерной сваркой.
Плюсы:
- Полный комплект с деталями для перекрытия и полной установки.
- Слой изоляции может противостоять температуре до 700 градусов.
- Толщина изоляционного слоя 4-5 см, поэтому исключается возгорание предметов от трубы или горячего дыма.
- Рекомендуется покупать для отопительных приборов, работающих на дровах.
- Есть в комплекте саморезы для крепежа, герметик, способный выдерживать до 1200 градусов. Также есть 5 хомуток для фиксации труб в высоту.
- Наличие оголовка из нержавейки, который исключает закупоривание трубы снегом.
- Предлагается с 7 листами базальтовой ваты.
- Производится из стали марки AISI 439 с обеих сторон.
Минусы:
- Толщина элементов, которые подключения к камину 0,8 мм, а снаружи (на улице) 0,5 мм.
- Часть трубы, которая отходит от камина не имеет изоляции, она начинается только от потолка, за счет чего есть риски поставить ожог.
- За весь комплект надо платить около 27000 рублей.
Дымок 115мм, 0,5 мм
Данный комплект является самым оптимальным и доступным для людей по стоимости, причем в нем есть все необходимое для установки. Внутри изделия нержавеющая сталь со стенками 0,5 мм, а за счет использовать изоляции труба не подвергается деформированию. Наружная часть из листа оцинкованной стали. Для соединения применена TIG сварка, котораяпомогает сделать прочные швы, в них почти не собирается сажа.
Плюсы:
- Привлекательная стоимость за комплект, а именно 11 тыс. руб.
- Продается вместе с зонтом, который уже изолирован и исключает попадание осадков.
- Комплектуется 4 хомутами для сборки конструкции.
- Есть переходник для труб разных видов.
- Наличие мастре флеш.
- Стартовая труба на 1 метр и 3 метра двухслойной трубы для большой крыши.
- Сэндвич на 4 см.
- Применение стали марки AISI 439.
Минусы:
- Нет изоляции для перекрытий, поэтому потребуется отдельно приобретать детали.
- Для вертикальной установки есть только 1 крепеж.
- Слабая толщина труб, всего 0,5 мм.
- Рекомендуется только для систем, работающих на газу или углях, для дровяных топок не подходит по причине тонких стен.
Феррум 200 мм, 0,8мм
Отличный выбор для отопительных систем в доме, офисе, поскольку внутри диаметр трубы 20 см, а это подойдет для мощного котла. Толщина стали 0,8 мм, оптимальной жесткости.
Плюсы:
- Качественный изоляционные материалы, плотностью 120 кг/м3.
- Металл не подвергается коррозии и обладает повышенной прочностью.
- Может выдержать до 700 градусов.
- Сборка упрощенная, проводится собственными силами без привлечения мастеров.
- Внутренний шов герметичен.
- Изоляцию толщиной 5 см.
- Суммарная длина трубы 7 метров, поэтому вынос получается высоким.
- Есть фланец для потолка.
- Оголовок больших размеров, надежно защищает трубу от снега и других осадков.
- Продается с 2 крепежными элементами, 9 хомутами и 8 плитами изоляции для чердачного помещения, также есть экран 1х1 метр из нержавейки.
Минусы:
- Снаружи диаметр получается очень большой, целых 28 см, поэтому нужно делать соответствующее отверстие.
- Стоимость комплекта завышена – 42 тыс. руб.
Конструкция
Схема дымохода для твердотопливного котла
Возведение канала происходит снизу-вверх, и существуют два вида их соединения: по конденсату и по дыму. А подключение этих видов происходят так, если по конденсату – к котлу, по дыму – от котла.
В конструкцию металлического канала входят:
- очиститель;
- оголовок;
- искрогаситель;
- конденсатсборник;
- сендвич-трубы;
- стакан;
- шибер;
Соединения труб происходит при помощи тройников и переходников. Наружную сторону обрамляю хомуты.
Конструкция без лишних изгибов, даёт прекрасную тягу.
Дымовые газы могут поднимать температуру от 70 до 600 градусов. Отсюда вытекает, что канал должен быть термостойким. Поэтому, применяются такие виды материала, которые могут её дать: огнеупорный кирпич, керамика, сталь, стекло, нержавейка.
Варианты сборки дымоходной системы из металла
Существуют определённые правила, которые касаются сборки дымохода из одностенных металлических и сэндвич труб.
Ту часть дымохода, которая установлена снаружи, конструируют «по конденсату». Гофрированный край с одной стороны трубы позволяет вставить верхнюю трубу внутрь нижней.
Дымоход, который проходит внутри здания, нужно собирать «по дыму»: верхняя труба надевается на нижнюю. Так можно защитить помещение от опасных дымовых газов.
Идеальный вариант сборки сэндвич труб: верхний контур собирается по «конденсату», а внутренний «по дыму» Сделать это довольно сложно, но зато стопроцентная гарантия того, что стыки не будут пропускать газы, и конденсат не просочится.
Описание дымохода из нержавеющей стали
Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.
Виды труб из нержавейки
Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:
- однослойное стальное изделие;
- нержавеющая гофрированная труба;
- двухконтурная конструкция из нержавеющего металла (сэндвич-труба).
Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.
Дымоход из однослойной нержавеющей стали требует тщательного утепления дома
О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.
Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома
Гофрированная нержавеющая труба
На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.
Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала
Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.
Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы
Таблица: технические параметры гофрированной трубы из нержавейки
| Характеристики | Показатели |
| Рабочая температура | От -50 до +110 ºС |
| Давление при рабочей температуре в + 110 ºС | 15 бар |
| Радиус изгиба | 2,5–15 см |
| Теплопроводность | 17 Вт/м*К |
| Коэффициент шероховатости поверхности | 0,008 |
Последняя характеристика означает, что внутренние стенки изделия очень гладкие и поэтому защищены от излишнего загрязнения.
Преимущества применения гофрированного нержавеющего дымохода
Дымоход из гофрированной нержавеющей стали заслужил хорошую репутацию, потому что:
- просто устанавливается и не требует использования особого строительного инструмента;
- добросовестно служит в течение 30 лет;
- обладает прекрасной гибкостью и стойкостью по отношению к вибрации;
- не ржавеет и не покрывается плесенью;
- относительно мало весит;
- не повреждается из-за гидравлических ударов;
- выдерживает воздействие низких температур.
Диаметр и стандарты труб из нержавейки
Стальные нержавеющие трубы отличаются размерами. Неодинаковыми могут быть величина условного прохода, наружный диаметр и толщина стенок трубопровода.
Трубы из нержавеющей стали выпускаются в широком ассортименте типоразмеров
Таблица: параметры нержавеющих стальных труб
| Проход, мм | Наружный диаметр, мм | Толщина стенок, мм | Масса трубы длиной 1 м, кг | ||
| Стандартные трубы | Усиленные трубы | Стандартные трубы | Усиленные трубы | ||
| 10 | 17 | 2,2 | 2,8 | 0,61 | 0,74 |
| 15 | 21,3 | 2,8 | 3,2 | 1,28 | 1,43 |
| 20 | 26,8 | 2,8 | 3,2 | 1,66 | 1,86 |
| 25 | 33,5 | 3,2 | 4 | 2,39 | 2,91 |
| 32 | 42,3 | 3,3 | 4 | 3,09 | 3,78 |
| 40 | 48 | 3,5 | 4 | 3,84 | 4,34 |
| 50 | 60 | 3,5 | 4,5 | 4,88 | 6,16 |
| 65 | 75,5 | 4 | 4,5 | 4,88 | 6,16 |
| 80 | 88,5 | 4 | 4,5 | 8,34 | 9,32 |
| 100 | 114 | 4,5 | 5 | 12,15 | 13,44 |
| 125 | 140 | 4,5 | 5,5 | 15,04 | 18,24 |
| 150 | 165 | 4,5 | 5,5 | 17,81 | 21,63 |
