Естественная вентиляция в гараже своими руками с подвалом и без: Схема

Естественная или механическая

Прежде, чем устраивать монтажные работы по установке вентиляционного оборудования, необходимо определиться, какой тип проветривания оптимально подойдет для гаражного помещения. Это зависит от объема помещения, наличия подземных отделений (смотровая яма, овощное хранилище, подвал), вида производящихся работ, степень их опасности для здоровья автовладельца, частоты использования строения, его конструкции.

Перечисленные факторы определяют, какую вентсистему устанавливать: механическую или естественную. Каждая обладает своими преимуществами, совпадающими с определенным типом сооружения.

Плюсы естественного способа вентилирования:

  • минимальная стоимость исходных материалов;
  • стандартный набор инструментов;
  • легкость монтажа;
  • простота эксплуатации;
  • возможность усовершенствования.

Недостатки:

  • малоэффективна летом из-за незначительной разницы температур;
  • влияние погодных условий, направления ветра, времени года;
  • недостаточно производительности для удаления сильно загрязненного воздуха.

Преимущества механического вентилирования:

  • отсутствует подверженность влиянию атмосферных условий, силы, направления ветра;
  • возможность варьировать месторасположение вентиляционных проемов;
  • высокий показатель производительной мощности;
  • качественная нормализация температурно-влажностного показателя воздушной среды общегаражного пространства;
  • вариативность выбора механических средств принудительного побуждения воздухообмена.

Минусы:

  • более высокая стоимость;
  • необходимость подведения электрической проводки;
  • затраты на электроэнергию;
  • усложненный вариант установки вентиляционной системы;
  • уровень рабочего шума вентилятора.

Аэрацию целесообразно устанавливать внутри небольших гаражных строений, лишенных подземных отделений погреба, ямы осмотра (например, железный тип конструкции). Усложненная механическая схема оправдана на больших, объемных пространствах, где требуется высокая производительная мощность, кратность смены воздушных потоков.

Часто выбирают гибрид механической системы и аэрации – комбинированный способ проветривания, когда устанавливается только вытяжной вентилятор, удаляющий отработанный воздухопоток верхних слоев помещения. Нижние слои естественным образом заполняются свежим приточным потоком.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

  • создание проекта;
  • приобретение нужных материалов;
  • утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется

Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвальное помещение в обязательном порядке нуждается в обустройстве естественного или искусственного воздухообмена. В противном случае скапливается сырость, что приводит к формированию плесени и грибка на стенах здания. Это оказывает неблагоприятное влияние на здоровье жильцов.

Дефицит притока свежего воздуха и оттока влажного неизменно приводит к накапливанию конденсата.

На уровень влажности также могут повлиять следующие факторы:

  • низкий уровень изоляции от попадания влаги или ее полное отсутствие;
  • частные дожди и неблагоприятные погодные условия в виде сырости, снегопадов и других;
  • старая постройка, на стенах которой есть трещины – через них попадает жидкость внутрь;
  • на стенах конденсируются пары, что вызвано постоянными перепадами температуры.

При неправильном обустройстве системы вентиляции все жители страдают. При этом возможно возникновение таких неблагоприятных явлений:

  • духота – воздух в подвальном помещении становится тяжелым, удушливым, спертым;
  • отделка и половое покрытие потрескаются из-за постоянной влажности и резкой смены температурных режимов;
  • фасад постройки начнет трескаться, что может повлиять на срок ее эксплуатации;
  • если нет дополнительного покрытия, на первом этаже пол начнет отставать и трескаться;
  • продукты в погребе будут быстро отсыревать и портиться;
  • из-за процессов гниения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

Погреб принято обустраивать таким образом, чтобы помещение контактировало с внешней стеной жилого сооружения.

Исходя из перечисленных выше факторов, становится понятной необходимость обустройства вентиляции подвального помещения. Это требуется в обязательном порядке в соответствии с нормами гигиены

Особенно это важно для небольших построек, где требуется периодически освежать воздух

Эффективный воздухообмен позволит не только хранить продукты значительно дольше, но и исключит опасность образования плесени и грибка.

Переоборудование естественной вытяжной системы в принудительную

Самая простая вытяжная система не всегда справляется с поставленной задачей. Повышение эффективности естественной вентиляции необходимо в следующих случаях:

  1. Чрезмерная конденсация в подвале.
  2. Появление грибка, плесени и грибка.
  3. Затхлый воздух в комнате.

Производительность вентиляционной системы может быть улучшена несколькими способами:

  1. Увеличение диаметра вентиляционных каналов. При площади подвала не более 10-12 квадратных метров выхлопная труба может иметь сечение 120 * 120 мм, а если она единственная – 150 мм.
  2. Увеличьте высоту выхлопной трубы. Это приведет к увеличению тяги.
  3. Сделайте дополнительные вытяжные и приточные воздуховоды.
  4. Установите вентилятор в дымоход для обеспечения принудительной циркуляции воздуха.

Первые три варианта требуют серьезной модификации системы вентиляции. Четвертый вариант – создание принудительной вентиляции на основе существующей естественной вытяжки. Процесс преобразования состоит из нескольких этапов:

  1. Подведение силовых кабелей к месту установки электрической сети.
  2. Снятие декоративной решетки.
  3. Установка вентилятора.
  4. Установка декоративной решетки.
  5. Подключение вентилятора к блоку питания.

В большинстве случаев достаточно установить только один вентилятор, на вытяжной трубе. Для усиления эффекта можно установить второй вентилятор во впускном канале. Чтобы максимально увеличить тягу, установлен центробежный вентилятор. Центробежный вентилятор имеет повышенную эффективность и уровень шума. Данная конструкция устанавливается снаружи; при монтаже необходимо произвести частичный демонтаж воздуховода.

После завершения установки или модификации вентиляционной системы необходимо проверить тягу. Поднесите зажженную свечу или спичку к вентиляционному каналу. При хорошей тяге пламя слегка изгибается в сторону воздуховода.

Основные виды вентиляционных систем и схемы их устройства

Схему вентиляции необходимо хорошо обдумать в период проектирования гаража. Так как при постройке помещения именно в несущих стенах требуется сделать отверстия для труб вентиляционных систем

При реконструкции вентиляции в гараже своими руками нужно брать во внимание высоту и длину помещений, количество этажей в гараже, сколько единиц автомашин будет в нём находиться. Именно на этом этапе постройки автовладелец определяет какой тип системы вентиляции подойдёт именно для его гаража, которая будет справляться со всеми задачами и функциями, для которых она предусмотрена

Существует несколько видов вентиляционных систем. Рассмотрим некоторые из них:

  • Естественная вентиляция. Данный вид вентиляции разработан таким образом, что воздух движется сам по себе, без какого-либо воздействия, при помощи законов аэродинамики.
  • Комбинированные вентиляционные системы. Они основаны на сочетании естественной вентиляции и вентиляции с применением механических средств, которые помогают быстрому движению воздуха.
  • Механическая вентиляция в гараже подразумевает установление специальных механизмов, которые осуществляют циркуляцию воздуха принудительно, а не естественно.

При конструкции вентиляции в гараже своими руками независимо какую схему вентиляционной системы из вышеперечисленных вы примените, можно использовать один или несколько отверстий в стене. При выборе механической схемы вентиляции, при которой воздух циркулирует искусственно, будет достаточно одного вентиляционного канала.

Диаметр вентиляционных труб, которые вставляются в отверстия стен гаража, необходимо выбирать исходя из того, какой объём воздушных масс будет вентилироваться в помещении. Если учитывать нормативы, то на квадратный метр площади гаража следует применять 15 мм диаметра трубы. Следовательно, при общей площади помещения 10 квадратных метров при монтаже вентиляции нужно использовать две трубы диаметром 150 миллиметров. А также существует ещё одна формула расчёта диаметра отверстий для вентиляции. Если придерживаться её, то суммарная величина всех труб равна 1/3 всей площади помещения. Эту формулу чаще всего используют при конструкции вентиляции механического вида с одним каналом циркуляции воздуха.

Что нужно подготовить для начала работы

Инструменты, которые необходимо иметь для проведения работ по установке вытяжки:

  • болгарка;
  • перфоратор;
  • герметик;
  • штукатурка.

Для сборки самой конструкции нужны такие материалы:

  • трубы из металла, пластика или асбеста подходящего диаметра;
  • защитные решетки;
  • вентиляторы – если будет монтироваться система механического типа.

Иногда устройство делают из канализационных труб. Но этот материал лучше не использовать для приточного отверстия, чтобы избежать попадания внутрь токсинов, выделяемых пластиком.

Выбрав подходящий вариант, и подготовив все необходимое, можно приступать к установке.

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Существует несколько способов сделать это:

  • В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
  • Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

  1. Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
  2. Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

  • для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
  • частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

  • вытяжки располагаем по диагонали, на противоположных стенах гаража;
  • нижнее отверстие должно быть выше поверхности пола на 25 см;
  • верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
  • старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
  • если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

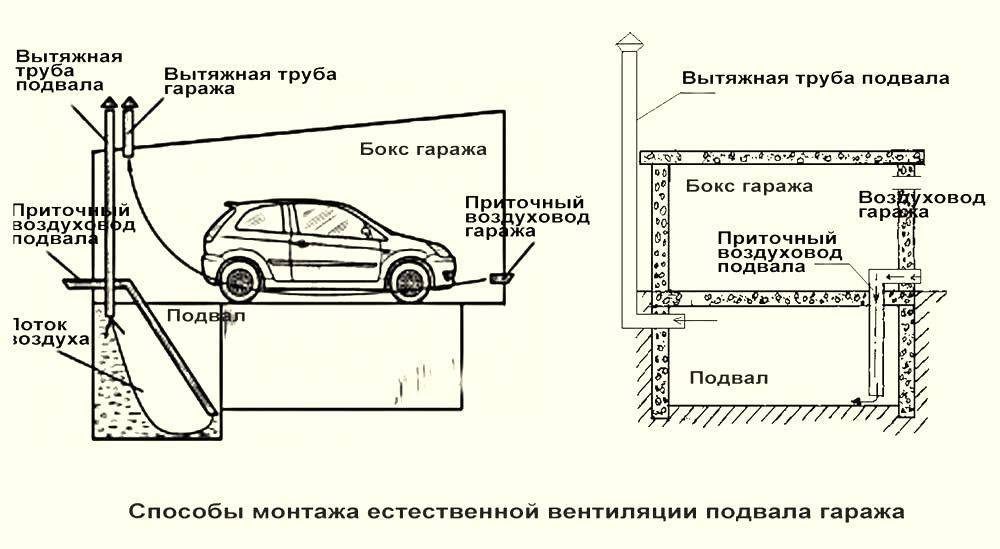

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

  • приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
  • вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

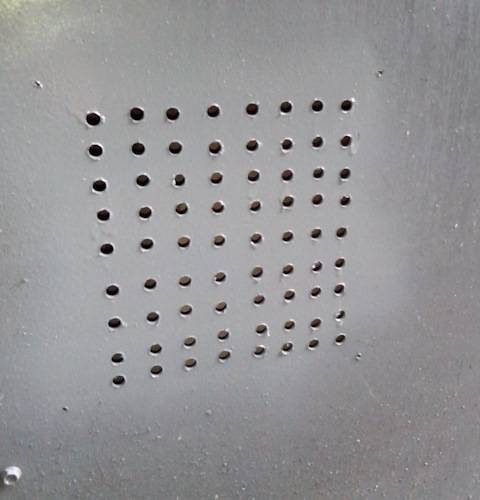

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

  • определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
  • дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
  • красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
  • теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
  • решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Рекомендации

Несколько советов:

  • используя полироль для панели автомобиля, следует включать вытяжку на средние обороты, но при наличии склонности к аллергии, её включают на полную мощность;
  • приготовляя самодельные средства для обработки кузова, проветривание должно быть особенно интенсивное. Например, автошампунь для ручной мойки фирменного изготовления имеет минимальные побочные эффекты, а краска грозит серьёзными последствиями;

  • в гараже с компрессором обязательно наличие мощной вентиляции, так как подразумевается выполнение окрашивания, мойки, очистки и т. д. Важную роль в выполнении процедур играет качество материала. Лучше подбирать шампунь для бесконтактной мойки без запаха, чтобы не спровоцировать аллергию;
  • некоторая полировка автомобиля имеет резкий запах. Процесс в целом относительно безопасен, так как отполировать фары или кузов можно различными средствами, в том числе натуральными веществами;
  • при работе с нагревающими приборами вентиляция помогает регулировать температуру. Существует несколько способов, как снять тонировку со стекла, но один из самых эффективных – воспользоваться строительным феном, который также пригодится для устранения трещин на фарах, разглаживания тонировочной плёнки и т. д.

Полноценная регулируемая вытяжка способствует использованию гаража для многочисленных ремонтных работ. Она помогает сохранить автомобиль от коррозии, предотвратить появление сырости, конденсата и ускоряет очистку воздуха от химических испарений.

Рекомендации по установке

  • Вход приточной трубы внутри помещения располагается не выше 10-15 см от пола (для усиления разницы давления).
  • Вытяжной выход монтируется максимум на 10 см ниже потолка (также для усиления тяги).
  • Вентиляционные воздуховоды размещаются в противоположных углах строения. Это обеспечит максимально возможный охват пространства свежим воздухом прежде, чем он выйдет наружу.
  • Чем выше вытяжная труба, тем сильнее создается естественная тяга. Рекомендуется устанавливать так, чтобы внешний выход отстоял от крыши гаража минимум на 50 см.
  • Необходимо проследить, чтобы расстояние между внутренним приточным отверстием и наружным вытяжным выходом составляло не менее 3 м.
  • Чтобы усилить тягу возможно установить приточный воздуховод с диаметром вдвое большим, чем вытяжной.
  • Монтаж дефлектора на вытяжном воздуховоде также позволит усилить тягу.
  • Приточный/вытяжной каналы рекомендуется делать без изгибов. Диаметр по всей длине должен быть одинаковым, внутренняя поверхность максимально гладкой, чтобы не препятствовать движению воздушного потока.
  • По возможности учитывать наиболее частое направление ветра, сделав вытяжную трубу так, чтобы ветер не задувал в нее.

При естественном проветривании приточный воздуховод могут заменить вентиляционные решетки, вмонтированные внизу гаражных ворот. При этом их общий диаметр/размер также должен быть не меньше диаметра вытяжного канала, а лучше – вдвое больше.

Особенности гаражного воздухообмена

Хорошая вентиляция в гаражном боксе помогает избежать проблем с автомобилем. Например, в холодную и дождливую погоду, заезжая в гараж, автомобиль приносит с собой огромное количество влаги. Из-за маленького пространства помещение быстро наполняется влагой. Если объём влажного воздуха не меняется хотя бы 6 раз в час (в идеале — все 10), то автомобиль в скором времени заржавеет.

Зимняя температура для автомобиля должна составлять +5 градусов в отапливаемом боксе. Эта особенность должна учитываться при установке вентиляции, хотя СНиПы разрешают не включать отопительные приборы. Автовладелец выбирает нормы для своего гаража сам.

Существует норматив воздухообмена в гаражном помещении — это 150 кв. м/ч на каждое машино-место. Это несложная задача и базируется на следующих пунктах:

  • определяется диаметр воздуховодов;
  • первый воздуховод выставляется на приточку;
  • второй помещается на вытяжку (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь).

Происходит произвольное обновление воздушных масс. Это идеальный пример для нормального климата. В резко континентальных условиях требуется тщательно подходить к вопросу установки вентиляции.

Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

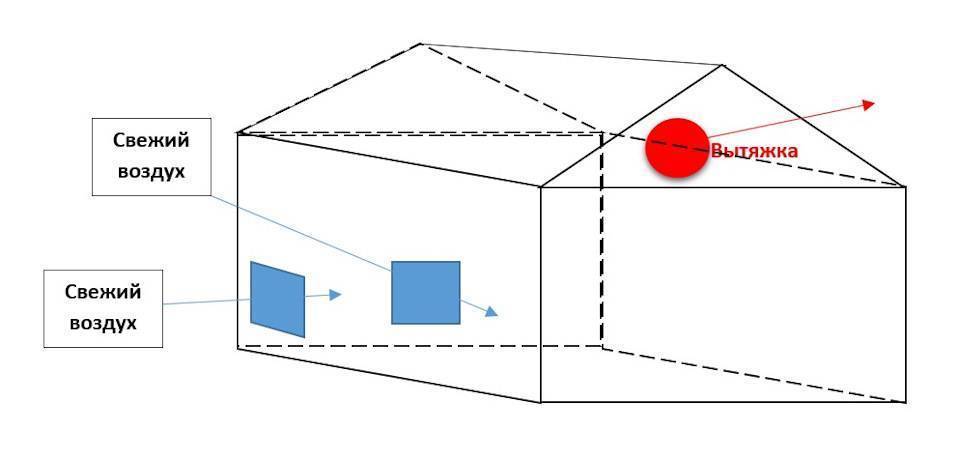

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы. В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

  • классическая система с одной вытяжной трубой;
  • схема с двумя трубами – притоком и вытяжкой;
  • принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

  1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
  2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
  3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

  • в земле снаружи здания;
  • прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Watch this video on YouTube

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
