Газовый котел своими руками: Инструкция

Изготавливаем ИБП и подключаем стабилизатор напряжения газового котла

ИБП — это источник бесперебойного питания. Он нужен для того, чтобы оборудование продолжало работать, когда электричество отключат. А стабилизатор защитит котел от перегрузок при частых скачках напряжения в сети.

Источник беперебойного питания можно приобрести в магазине. Но если сделать самому — получится дешевле

В магазинах продаются разнообразные бесперебойники и стабилизаторы. Стоят они недёшево. Можно попытаться сделать бесперебойный блок самостоятельно. Изготовить же стабилизатор самому невозможно. Правила его выбора таковы:

Для 220-вольтовой сети выбирайте однофазный стабилизатор, для 380-вольтовой — двухфазный.
Мощность — от 20 до 40 кВт в зависимости от объёма котла.
Стабилизатор может устанавливаться на пол или крепиться на стену — на его работу это не влияет.

Ориентируйтесь на следующие технические характеристики стабилизатора:

тип — электронный или релейный;
время отклика — несколько миллисекунд;
диапазон напряжения на входе — от 140 до 260 вольт;
диапазон рабочих температур — от +5 до +40 0C.

Стабилизатор крепят рядом с котлом в сухом месте, куда исключён доступ воды. Его нельзя перегревать и замораживать.

Стабилизатор для газового котла поможет сохранить напряжение в сети на нужном для работы отопителя уровне

Как собрать источник бесперебойного питания своими руками

Для производства ИБП необходимы:

токовый преобразователь (220 вольт). Он нужен, чтобы к котлу от аккумулятора поступало напряжение 220 вольт;
аккумулятор (хорошо зарекомендовали себя гелиевые);
зарядное устройство (минимум 15 ампер).

Инструкция по сборке ИБП выглядит так:

Преобразователь соединяют с аккумулятором при помощи проводов сечением от 4 миллиметров, соблюдая полярность. Обычно в местах соединения есть указатели «+» и «-» (иногда полярность обозначается разным цветом проводов). Плюс от преобразователя должен идти к плюсу от аккумулятора. То же самое и с минусовым проводом. Преобразователь подключают к аккумулятору с помощью двух проводов. Их сечение должно быть не менее 4 миллиметров
Котёл соединяют с преобразователем через розетку. Она уже имеется «в комплекте», ничего дополнительно монтировать не нужно. Таким образом, три части одной системы — котёл, преобразователь и аккумулятор — оказываются соединёнными между собой.
Когда аккумулятор разряжается, к нему подключают зарядное устройство.

Преобразователь подключают к аккумулятору с помощью проводов, соединяя плюс с плюсом, а минус с минусом

Такой агрегат не будет срабатывать автоматически. Его придётся включать самостоятельно, когда электричество вдруг пропадёт.

Установка и крепление

Ваши действия зависят от того, какую модель вы приобрели, напольную или настенную. Для напольного котла требуется выделить отдельное помещение, желательно на подвальном этаже.

У котла крупные габариты, вес тоже большой, получится большая нагрузка на деревянное перекрытие. К тому же большинство напольных моделей – открытого типа. В жилых помещениях их ставить не рекомендуется из экологических соображений.

Плюс напольного агрегата – крепление ему не требуется. Основное требование: котел следует ставить на негорючее основание на некотором расстоянии от стен и воспламеняющихся объектов.

При подключении настенного газового котла к системе отопления тоже нужно соблюдать требования пожарной безопасности: участок стены, на который вы собираетесь вешать котел, следует закрыть металлическим листом, асбестовой тканью либо другим негорючим материалом.

Разметить с помощью уровня места под крепления кронштейнов (и сами кронштейны, и метизы к ним должны входить в комплектацию котла).
Закрепить кронштейны на высоте не меньше 0,8 метра.
Навесить котел.
Отметить местонахождение будущего дымохода. Если котел с открытой топкой, дымоход выводят сквозь потолок на крышу; если с закрытой – делают в стене рядом с агрегатом сквозное отверстие на улицу для коаксиальной трубы.
Снять котел, устроить отверстие, вернуть агрегат на место.

Важный момент – правильно определить уклон дымохода. В противном случае образующийся в процессе работы конденсат будет стекать в котел, а это чревато отказом оборудования.

Если дымоход проходит сквозь перекрытие, рекомендуется установить конденсатоотводчик.

Особенности процесса установки

Обогрев жилья газом в последнее время становится все более популярным. Такая тенденция обусловлена следующими факторами:

газовое отопление – это достаточно удобный вариант в использовании;
конструкция строения не требует существенного профессионального вмешательства, за счет чего ее может установить даже новичок;
оборудование не требует дополнительных издержек при использовании.

Установка котла предусматривает следующие этапы:

Непосредственная установка газового агрегата.
Подключение контура отопления.
Соединение с системой отопления.
Присоединение к газопроводу.

Важно! Процесс и схема монтажа газового котла требует определенных знаний и навыков. В противном случае, лучшим выходом будет доверить этот процесс специалисту, который сможет гарантировать безопасность при эксплуатации устройства

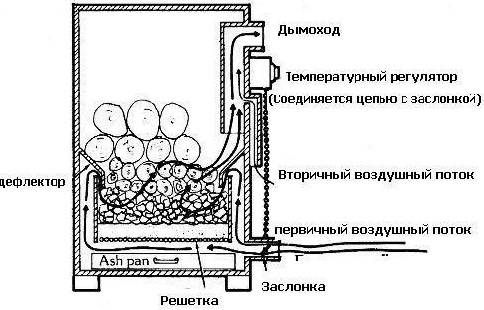

Особенности твердотопливного котла

Котлы отопления самодельные представляют собой обычную печку, помещенную в бочку с водой. Агрегат передает воде тепло, получаемое в процессе сгорания дров. Нагретая жидкость по трубам идет в отопительные приборы. Однако такие простые конструкции сжигают много дров, поэтому их КПД не превосходит 15%.

Самодельный агрегат можно сделать из кирпича или металла. Кирпичные конструкции целесообразно использовать в просторном загородном доме, зато металлические нагреватели можно сделать из подручных материалов. Они самые простые в плане конструктивного решения.

Выбор конструктивного решения

Чтобы сделать котел отопления своими руками, недостаточно просто установить теплообменник в печи. Нужно обеспечить непрерывность сгорания топлива, а также постоянную и равномерную циркуляцию теплоносителя.

При выборе конструкции твердотопливного котла можно использовать следующие варианты:

Приборы с нижним горением имеют специальную дверцу для загрузки порции горючего. Эта дверка расположена в верхней половине камеры сгорания, хотя сами дрова перегорают в нижней части. Благодаря этому верхние слои свежеуложенных дров под собственным весом постепенно опускаются на дно камеры. Дожигание продуктов горения происходит в верхней части топочного отсека. Воздушные потоки движутся через топку снизу вверх естественным или принудительным образом.
Агрегаты с верхним горением еще называют шахтными. Здесь тоже дверца расположена в верхней части камеры, а нисходящее движение потоков горячего воздуха обусловлено наличием принудительной тяги. Вентилятор гонит воздух сверху вниз, где и происходит горение. В процессе движения воздух дополнительно просушивает и подогревает дрова.

Проще всего самостоятельно сделать конструкцию с нижним горением, поскольку в этом варианте можно обойтись без использования вентилятора и устроить естественную тягу. Более сложные конструкции должны соответствовать определенным требованиям к качеству сборки всех составляющих.

Кроме этого, все твердотопливные агрегаты бывают с обычным режимом горения и с выходом на пиролиз. В последнем случае твердое топливо разлагается на составляющие, которые сгорают по отдельности. Второй вариант более сложный в реализации, потому что нужно установить две камеры сгорания.

Выбор модели котла зависит от используемого топлива. Поскольку температура горения угля выше, чем у дров, теплообменник, колосники и корпус прибора делают из стали с большей толщиной, чем для дровяного котла. Вместо стали можно использовать огнеупорный кирпич.

Как сделать своими руками электрический котел для отопления дома

Заземление котла

Для нормального функционирования требуется заземлить котел. Для этого нужно приобрести в строительном магазине заземляющий контур, который располагается вдоль дома на глубине приблизительно 1 м. От него к оборудованию проводится полоса из металла. При подъеме она закрывается пластиковой коробкой.

После завершения работ можно обращаться в газовую службу для инспекции оборудования. Только после заключения специалиста о пригодности котла к эксплуатации происходит подключение к централизованному газоснабжению. Проверки требуется проводить каждые 2 года.

Подключение отопления

Проточные бойлеры бывают переносные и стационарные.

Инструкция к оборудованию поможет не ошибиться, правильно расположить трубы. Схема может быть другой, определяет модель, производитель.

Схема подключения газового котла напрямую

Для одноконтурного котла

Циркуляционный насос при подключении газового котла ставят на обратной стороне. Краны нужны для разделения системы и котла без слива теплоносителя. Плюс поменять фильтр, который спасает оборудование от засора, и его нужно поставить перед оборудованием на горизонтальной части трубы.

Труба с хладагентом от котла соединяется с патрубком котла краном. Такие же краны должны быть на остальных трубах. Они нужны во время слива и ремонта.

Для двухконтурного котла

При подключении двухконтурного газового котла также обязателен фильтр. При этом их должно быть два – грубый и магнитный.

Отводящая труба состыкуется с патрубком краном. Рекомендуем поставить и клапан. Загерметизировать паклей или фумкой.

Настенный газовый котел: принцип работы

Прежде, чем приступать к установке какого-либо оборудования или прибора, нужно хотя бы в общих чертах понимать принцип его работы и его тип.

Существует два типа газовых котлов: настенные и напольные. В данной статье мы разбираем конкретно настенный тип.

Конструкция газового котла формируется из следующих составляющих:

Газовой горелки – один из ключевых элементов работы системы, его задача подавать газ в камеру сгорания. Современные модели котлов оборудованы регуляторами мощности горелки, то есть вы можете вручную устанавливать нужную температуру и уровень пламени;
Теплообменника – это тот элемент, по которому движется теплоноситель;
Расширительного бака – необходим в случае избытка воды, который мог появиться в результате нагрева;
Вентилятора;
Циркуляционного насоса;
Автоматики котла – группа приборов, отвечающих за дистанционное управление, датчики погодных условий за окном, а также за поддержание необходимой температуры;
Системы безопасности – также является одной из важнейших частей газового котла, предотвращающая аварийные ситуации. Система безопасности чаще всего устроена таким образом, что при отключении электричества может автоматически отключиться и непосредственно котел.

Виды котлов для отопления частного дома

На этапе проектирования отопительной системы домовладелец может столкнуться с кажущимся разнообразием котлов. Выбор нужного агрегата упростит доступность энергоресурсов. Производители выпускают 4 типа отопителей: электрические, газовые, твёрдо- и жидкотопливные котлы. Последнюю модификации редко применяют ввиду высокой цены на топливо (преимущественно дизельное).

Наиболее распространены котлоагрегаты, использующие природный газ. Они работают в ручном или автоматическом режиме и не нуждаются в постоянном контроле. Даже бюджетные модели способны самостоятельно поддерживать температуру на заданном уровне. Существенное ограничение в использовании газового котла — доступность топлива. Если к дому не подведен газопровод, владельцу придётся искать другой источник тепла.

Электрокотлы могут стать альтернативой газовым. Однако стоимость электроэнергии, по сравнению с голубым топливом, выше. Отопители также работают автоматически, они безшумны и занимают немного места, что исключает необходимость в обустройстве отдельного помещения для монтажа оборудования. Кроме того, они не нуждаются в возведении дымохода.

В случае отсутствия доступа к газовой трубе и нежелании оплачивать счета за электричество домовладельцы устанавливают котлы, работающие на твердом топливе. В них можно сжигать дрова, уголь, пеллеты. Однако такие отопители нуждаются в постоянном присмотре: по мере выгорания топлива его необходимо периодически подбрасывать, а также удалять золу. Кроме того, твердотопливные котлы устанавливают в отдельном помещении, чтобы сажа не оседала в жилых комнатах.

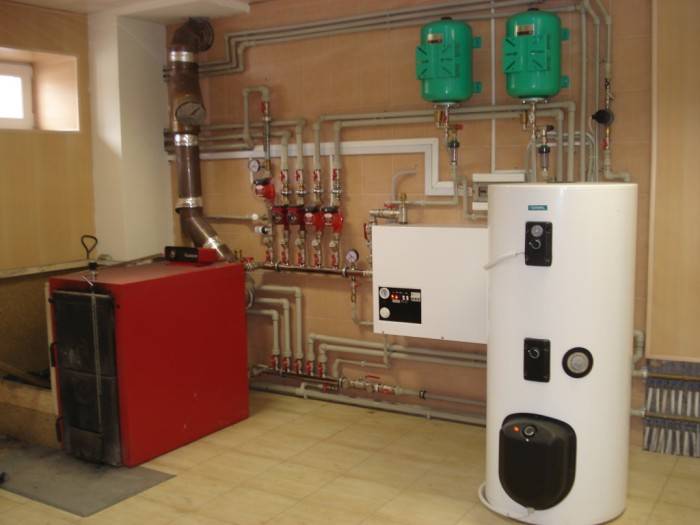

Требования к котельной в отдельном здании

Котлы и сопутствующее оборудование допускается устанавливать в отдельном здании — котельной. Размеры последней, а также строительные материалы, из которых она сделана, регламентированы соответствующими СНиПах. Более жёсткие требования установлены для газовой котельной, так как при её эксплуатации возможен взрыв и возгорание газовоздушной смеси. Такой проект обязательно согласовывают в надзорных органах.

К котельным, которые предназначены для работающего на электричестве или твёрдом топливе оборудовании, выдвигаются менее жесткие требования, так как агрегат в данном случае не относится к взрывоопасным. Поэтому проектирование и строительные работы можно выполнить самостоятельно. При возведении здания используют негорючие или трудногорючие материалы, исключающие распространение огня в случае пожара.

Электроды для ручной дуговой сварки

4.1.1.
Для ручной дуговой сварки стыков
трубопроводов и котлов из углеродистых,
низколегированных и высоколегированных
сталей необходимо применять электроды,
удовлетворяющие требованиям ГОСТ
9466,
9467
и 10052. Марку электродов следует выбирать
в зависимости от марки свариваемой
стали. Для сварки изделий, на которые
распространяется настоящий РД, могут
быть использованы отечественные
электроды, приведенные в табл.4.1;
химический состав и механические
свойства наплавленного металла этих
электродов даны в приложении
7.

Марки
электродов зарубежных фирм, которые
могут применяться, указаны в приложении
8;
там же приведен тип электродов согласно
отечественной классификации для
определения области применения конкретной
марки электродов.

Возможность
применения электродов, не указанных в
табл.4.1
и в приложениях
7
и 8,
для объектов Минэнерго России должна
быть согласована с ЗАО «Прочность
МК», для других объектов — с любой
специализированной научно-исследовательской
организацией в области сварки, приведенной
в приложениях к правилам Госгортехнадзора
России.

4.1.2.
Электроды для приварки деталей крепления
из высоколегированных сталей к трубам
пароперегревателя и другим элементам
котла или к трубопроводу из низколегированных
перлитных сталей, а также для сварки
деталей крепления необходимо выбирать
по данным табл.4.2.

Для
приварки креплений из стали любой марки
к трубам из стали аустенитного класса
следует применять электроды ЭА-395/9,
ЗИО-8, ОЗЛ-6, ЦЛ-25, ЦТ-10, НИАТ-5, из стали
12X11В2МФ — электроды ЭА-400/10У и ЭА-400/10.

4.1.3.
Перед сваркой производственных стыков
и испытаниями электроды должны быть
прокалены по режиму, приведенному в
соответствующем документе (ОСТ, ТУ) или
этикетке. В случае отсутствия таких
данных режим прокалки выбирается по
табл.4.3.

Импортные
электроды прокаливают по тому же режиму
что и отечественные с аналогичным типом
покрытия.

4.1.4.
Электроды с основным покрытием,
предназначенные для сварки перлитных
сталей, следует использовать в течение
5 суток после прокалки, электроды ЦТ-45
— в течение 10 суток, остальные электроды
— в течение 15 суток, если их хранят на
складе с соблюдением требований п.3.10.
По истечении указанного срока электроды
перед применением необходимо вновь
прокалить. В случае хранения электродов
в сушильном шкафу при температуре
80-115°С срок их годности не ограничивается.

Таблица
4.1

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Другие варианты

Существуют еще два варианта самодельных котлов, когда агрегаты получают путем переделки газовой колонки или плиты. Так можно существенно сэкономить на монтаже.

На базе газовой колонки

Переделка связана с заменой форсунки или блока, отвечающего за горение газа, если будет применяться сжиженная смесь. Потребуется приобрести атмосферную горелку, подходящую к камере сгорания. Розжиг крепится внутри нее.

Для подключения вентиляторной горелки потребуется приобретение дополнительного отопительного контура. Он состоит из блока системы безопасности, расширительного бака и насоса, воздухоотводчика и крана Маевского. Такой типа горелки — более дорогостоящий, т. к. еще потребуются манометр, автоматический стравливатель воздуха и коаксиальный дымоход.

Переделка из газовой плиты

Сделать такой котел практически невозможно. Есть только один доступный способ: установить на конфорку металлическую емкость с теплоносителем, который будет нагреваться и перемещаться потом по трубам к батареям. Объем бака полностью зависит от мощности плиты. Он не превышает 100-150 л.

Снизу приваривается труба-обратка, сверху подключается прямая подача. Горячая вода поднимается и перемещается к батареям. Холодная жидкость возвращается по нижней трубе.

Для такого самодельного устройства не требуются предохранительный клапан и воздухоотводчик, т. к. лишняя вода в виде пузырьков пара будет уходить через неплотно закрытую крышку бака.

Газовый котел можно смонтировать самостоятельно. Необходимо только придерживаться точных инструкций и помнить о технике безопасности. Перед подключением нужно не забыть получить разрешение в Горгазе.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика

Монтаж напольного котла

Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Запуск настенного агрегата

Чтобы включить котел в работу, необходимо:

убедиться, что давление в системе соответствует норме (необходимо обратить внимание на показания манометра);
открыть отсекающий газовый кран на входе в котел;
нажимая кнопки на панели, установить необходимый режим, выбрав требуемые значения температуры теплоносителя;

далее котел должен начать работать в автоматическом режиме, если же потребитель не задаст требуемых параметров, то агрегат будет находиться в режиме ожидания;
розжиг горелки происходит автоматически. Если по какой-то причине розжиг не произошел, происходит блокировка. Для возобновления работы агрегата, необходимо нажать кнопку перезапуска.

Чертежи и расчеты

Для сборки желательно использовать готовые чертежи. На профильных сайтах выкладываются готовые схемы, которые уже были проверены другими владельцами.

Необходимо правильно провести расчет мощности. Существует несколько способов. Наиболее простой из них – расчет по мощности. По нему считается что на 10 кв.м требуется приблизительно 1 кВт. Для создания запаса требуется дополнительно обеспечить до 10% дополнительной мощности, чтобы котел не использовался на максимальных параметрах мощности.

Для дома площадью 100 кв.м требуется не менее 11 кВт энергии в час. Так за сутки расходуется 264 кВт. Для расчета объема нужно количество выделяемой энергии разделить на способность выделения тепла.

Чертеж с дымоходом
