Какой выбрать тепловизор: ТОП-10 лучших моделей и как его применяют в строительстве

На что смотреть при выборе

В процессе выбора пирометра порой возникают некоторые сложности, особенно если человек сталкивается с данным прибором впервые

Поэтому советуем обратить внимание на следующее:

  1. Класс. Определение пирометров осуществляется с помощью разных механизмов. Выделяют яркостные, спектральные, радиационные, оптические модели. Однако самыми популярными считаются пирометры, работающие в инфракрасном излучении.
  2. Назначение. В продаже имеются стационарные и переносные приборы. В производстве выгоднее использовать стационарные приборы, работающие от сети 220 В,так как они отличаются более высоким уровнем надежности и точностью показателей. Меньшая точность переносных показателей компенсируется их легким весом и компактностью.
  3. Температура. Температурный диапазон прибора выбирается в зависимости от производственной необходимости. Универсальный модели могут измерять отрицательные и положительные температуры. Металлургам и коммунальщикам можно сосредоточиться на более узком диапазоне температур.
  4. Скорость. В некоторых местах находится человеку длительное время нельзя, поэтому аппарат должен определять температуру быстро. В бытовых целях подойдет пирометр со скоростью отклика 0.25-0.5 секунд. Профессиональные модели отличаются более высокой скоростью в пределе 0.1-0.15 секунд.

Параметры тепловизора

Главной характеристикой тепловизора необходимо считать термочувствительность. Данное значение определяет погрешность при температурном измерении двух рядом расположенных точек или пикселей. Чем ниже будет эта погрешность, тем качество выведенной на экран картинки будет выше.

Самыми термочувствительными являются приборы для ночного видения, этот параметр у них находится в пределах 0,025 – 0,05 градуса по Цельсию, что позволяет полноценно видеть все предметы, имеющие практически одинаковую температуру своей поверхности. Связанно это еще и с различной отражающей способностью различного вида материалов.

Металлоискатель — как подобрать оптимальную модель под свои потребности (120 фото)
Штангенциркуль — 90 фото современных видов и особенности точного инструмента

Для коммунальных служб, а именно для диагностики зданий и строительных конструкций на предмет энергопотерь, вполне подойдет прибор с термочувствительностью порядка 0,05 градуса по Цельсию

Следующий важный параметр, на который стоит обращать свое внимание – разрешение инфракрасного детектора, а точнее, матрицы или объектива тепловизора

В зависимости от того, где и для чего вы собираетесь использовать тепловизор, необходимо правильно подобрать диапазон температур. Именно данный параметр ограничивает область, где может быть использован ваш прибор, поскольку, например, в сталелитейном производстве, где температуры составляют тысячи градусов, будет бесполезен тепловизор с диапазоном от -40 до +500 градусов по Цельсию.

Обследование оборудования, до которого сложно добраться

Оборудование, расположенное в труднодоступных и опасных местах, сложно проверять без тепловизора.

Фото № 7

На фото № 7 слева видно место подключения электростанции на возобновляемых источниках энергии к распределительной электросети. Один из кабелей среднего напряжения сильно разогрелся. Поскольку соединение находится на улице, момент возгорания сложно заметить вовремя, что резко повышает вероятность пожара и, как следствие к неожиданное отключение линии и порчу дорогостоящего оборудования. Тепловизор помог обнаружить проблему до появления запаха нагретой изоляции. На фото № 7 справа показана электроподстанция с множеством проблемных соединений, которые при ИК-обследовании видны, как яркие точки с высокой температурой

Дистанционный мониторинг с помощью тепловизора позволил обнаружить проблемы с безопасного расстояния, что важно при эксплуатации высоковольтного оборудования

Фото № 8

С помощью тепловизора удается обнаружить неисправные модули солнечных батарей. Они не производят электричество, а рассеивают энергию в виде тепла, что снижает эффективность всей батареи и создает риск поломки соседних модулей. Использование тепловизора помогает быстро обнаружить неисправные модули в большом массиве солнечных панелей. Также с помощью ИК-обследования можно найти бракованные новые панели.

Фото № 9

На фото № 9 показаны три однофазных трансформатора на производственном объекте. Тепловизор вовремя показал перегрев токоведущих частей вторичных обмоток на двух трансформаторах. Сбой в работе трансформаторов приведет к остановке производства, причем может быть повреждено трехфазное оборудование.

Фото № 10

На фото № 10 показан снимок масляного трансформатора. Это изображение с тепловизора представляет особый интерес. Видно, что радиатор трансформатора имеет локальный перегрев. Датчик уровня масла был исправен и показывал минимальный уровень масла в баке

Но на это никто не обратил внимание, хотя известно, что перегрев на 10 °C уменьшает срок службы масляного трансформатора наполовину. Перегрев трансформатора был обнаружен случайно во время планового ИК-мониторинга другого оборудования

В итоге была предотвращена дорогостоящая и опасная поломка — удалось обойтись недорогим ремонтом.

Это интересно: Пожарная тревога — виды и действия персонала на объекте

Возможности в различных условиях

Стекло

ИК излучение не проходит через стекло, однако нагретое стекло будет отображаться, как более светлая область.

Нагретое стекло светлее

Вода

ИК излучение не проходит через воду, в некоторых случаях проникает через туман или изморось.

Инфракрасное излучение не проходит через воду

Пар и Распыленная вода

ИК излучение может проникать или не проникать через пар, в зависимости от его плотности.

Например, туман не является преградой для тепловизора.

Распыленная струя воды и работа тепловизора

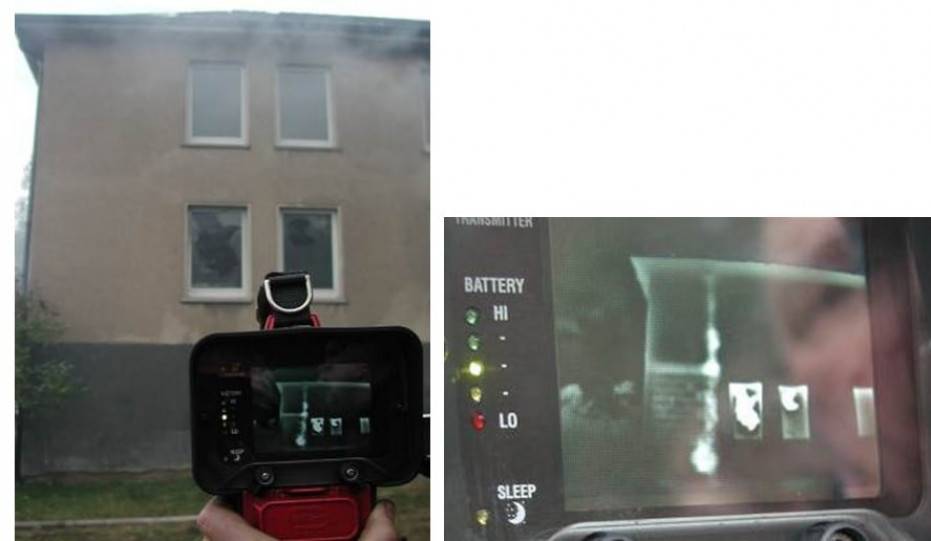

Выявление горячих пятен тепловизором

Выявление «горячих пятен»

Функция температурного датчика

Некоторые модели тепловизоров имеют функцию TT-датчика. ТТ функция окрашивает наиболее нагретые участки цветом. Чем горячее участок, тем темнее тона (на рисунке – синим цветом)

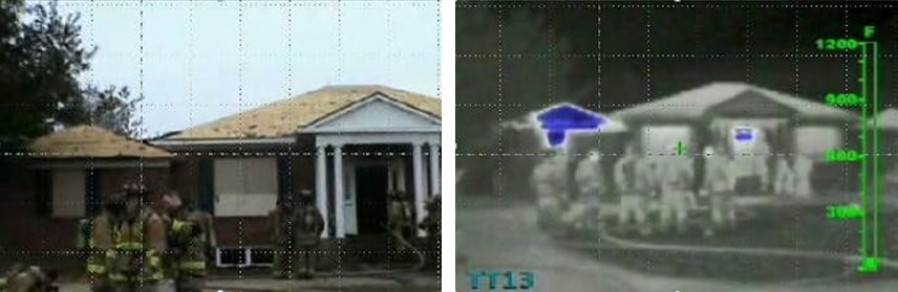

Пример использования тепловизора с датчиком при пожаре

Пример использования тепловизора с ТТ-датчиком на пожаре

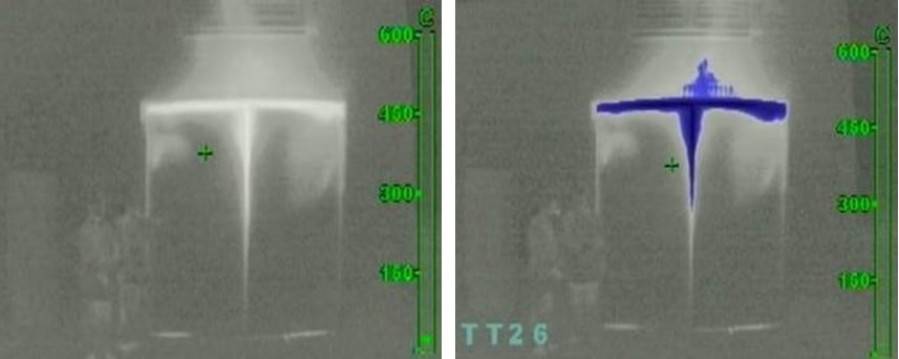

Вариант использования тепловизора на пожаре

Использование тепловизора на пожаре

Цена и стоимость работ

Во-первых, если проводить данное обследование полноценно, знайте что оно должно стоить гораздо дороже, чем предлагают отдельные частники (5-6 тыс. рублей). Те кто купил такой прибор для заработка, безусловно будет говорить, что без этого обследования никуда.

Им элементарно нужно отбить свои вложения. И не верьте, что такая работа занимает буквально пару минут. Во-первых, это потраченное время специалиста на приезд-отъезд, расходы на ГСМ.

Амортизация техники, предварительные переговоры по телефону. Собственно сама съемка в зимний период времени на холоде, лазание по сугробам, лестницам и кустам. И все это в определенное время суток.

Подготовка отчета. Доставка его и подробное объяснение, что к чему. Ведь обработка информации, как правило, стоит гораздо дороже, чем сырые данные в виде красно сине-желтых картинок.

Грамотные специалисты перед выездом запрашивают по WhatsApp фотоснимки тех поверхностей, которые требуется простреливать. И зачастую после этого, даже отказываются выезжать (нет нормального подхода, в доме все стены заставлены мебелью, все обвешено сайдингом).

А если уж они выехали, то не удивляйтесь, за что выставляют счета после таких обследований.

Кроме того, технических средств, которые нужно будет привлекать для энергоаудита, требуется гораздо больше, чем один единственный тепловизор. Например, та же аэродверь.

Хотя если использовать только ее одну, то и здесь разницы большой не будет. Картинка углов примыкания стены к потолку, после затыкания всех вентиляционных отверстий и создания избыточного давления +50 миллибар или разрежения -50 миллибар, будет чуть-чуть с большей фильтрацией.

На практике это большого значения не имеет, так как в реалии мы живем не при избыточном, и не при недостаточном давлении в доме.

Назначение тепловизоров и критерии их выбора

Тепловизионные камеры используются в основном на производственных предприятиях. Как правило, повышение температуры на объекте (детали, механизме, устройстве, агрегате) рассчитывается как повышение нагрузки. Отследив этот момент во времени, можно избежать неудачи. Во-вторых, устройство используется во время строительства. Его можно использовать для оценки теплопотерь в здании, чтобы принять соответствующие меры до ввода его в эксплуатацию.

Критерии отбора:

Диапазон измерений. Если вы имеете дело с очень высокими или низкими температурами, вам необходим прибор с большим диапазоном значений. Приборы, представленные в нашем магазине, имеют диапазон измерений от -20 °C до +350 °C.
Разрешение. Чем выше разрешение, тем больше деталей можно запечатлеть

Это важно при изучении объектов с большим количеством деталей
Обратите внимание, однако, что цена тепловизионных камер с более высоким разрешением, например, 76800 температурных точек, выше, чем устройств с более низким разрешением — 19200 температурных точек.
Размер детектора. Если устройство имеет большой экран, с ним легче работать, особенно в условиях плохой видимости
Доступны модели с дисплеями 160 x 120 пикселей и 320 x 240 пикселей

Дополнительные возможности тепловизоров

Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.

  • С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
  • Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
  • Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.

ATN OTS

Высококачественный дорогой тепловизор для охоты отличается достойной цифровой оптикой, гарантировано фиксирует очертание человека или крупного зверя на расстоянии 1,5 километра с возможностью идентификации до 350 метров. Есть возможность работы аппарата дистанционно через Wi-Fi или Bluetooth. Независимо от времени суток обеспечивается качественная фото- и видеосъемка. В конструкцию входит электробарометр, гироскоп, дальномер, компас.

Преимущества:

  • электронная агрегация с наружными носителями;
  • высокое качество съемки в любом формате;
  • подходит для охотников и натуралистов.

К недостаткам приспособления относят высокую стоимость.

Guide

Прицел-тепловизор для охоты может эксплуатироваться в любое время суток, так как совмещается с монокуляром. В конструкции предусмотрен не только зуммер, но и цифровое увеличение. Есть возможность сохранения полученных файлов с дальнейшей отправкой их на внешний носитель. Фигура человека отчетливо улавливается на расстоянии до 500 метров. Прибор рассчитан на охотников, исследователей, правоохранительные структуры.

Достоинства:

  • широкая обзорность;
  • адекватная функциональность в любое время суток, как монокуляра или тепловизора;
  • фото и видеосъемка с возможностью сохранения информации на разных носителях.

Из минусов – громкий звук при калибровке, сложность отслеживания небольшой дичи (уток, куропаток и тому подобное).

Немного истории

Человека, открытия которого привели к созданию тепловизора, звали Фридрих Вильгельм Гершель.

Именно ему, в далеком 1800 гуду вздумалось измерить температуру основных цветов видимой части спектра. Расположив термометры в синем, красном и желтом лучах, Гершель произвел замеры и выяснил, что температура у разных цветов отличается и увеличивается от синего к красному. Тогда ученый передвинул термометр намного за красный луч (в темную зону) и получил самый высокий замер. Таким образом ему удалось открыть невидимый человеческому глазу диапазон солнечного излучения, названный инфракрасным.

Толчком к дальнейшему развитию тепловизионных технологий, как это часто бывает, стали изыскания в области военной техники. Уже в 1936 году немецкие противотанковые пушки были оборудованы инфракрасными прицелами для ведения огня в ночное время. Танкисты РККА в том же году получили аналогичные изделия типа «Шип» и «Дудка», позволяющие танковым колоннам совершать марши в ночное время.

Разработки ИК устройств для наблюдения, наведения на цель и обнаружения не прекращались и во время второй мировой войны, причем по обе стороны линии фронта.

На что обращают внимание при выборе?

Приобретая бюджетный тепловизор для охоты, следует учитывать несколько важных моментов. Среди них:

Качественные параметры. Необходимо убедиться в исправности прибора, иначе он может разочаровать или подвести охотника в самый неподходящий момент. Спрашивайте соответствующую документацию или проверяйте устройство в режиме реального времени. Технические характеристики

Здесь обращают внимание на возможности прицела, включая расстояние определения цели, типы крепления и дополнительный функционал. Предназначение

От этого фактора непосредственно зависит выбор той, или иной модификации. В любом случае, с основными критериями выбора следует определиться заблаговременно. Гарантийный талон. Это один из самых важных параметров. В течение указанного срока, вы можете бесплатно поменять или отремонтировать неподходящую модель.

Плохое соединение — лидер любого рейтинга поломок

Фото № 1

На этом фото с тепловизора хорошо заметен сильный нагрев в области болтового соединения в цепи прерывателя на 2000 А. Рост сопротивления и продолжение нагрева металла может привести к возгоранию, замыканию, дуговому разряду или другим опасным последствиям.

Фото № 2

На фото № 2 слева ослабленный зажим предохранителя на стороне фазы С привел к чрезмерному нагреву. Такое может произойти, например, в случае неаккуратной замены предохранителей. На фото № 2 справа чрезмерный нагрев наблюдается в местах соединения фаз А и С. Болты были затянуты без учета требований по усилию. Невооруженным взглядом подобные проблемы не видны. Между тем, плохое соединение может стать причиной взрыва предохранителя.

Фото № 3

Тепловизор хорошо видит разницу в температуре между разными элементами конструкции соединения вывода трансформатора. Очевидно, существует проблема с контактом, которая требует незамедлительного исправления. Отключение и тем более поломка трансформатора часто приводят к длительному простою оборудования из-за необходимости покупки запчастей и проведения ремонта.

Фото № 4

На фото № 4 слева один потерянный винт привел к сильному перегреву обычного однополюсного выключателя в системе освещения. Изоляция на проводах оплавилась, и сложилась опасная ситуация. Выключатель пришлось заменить, а поврежденные концы кабеля обрезать. Если бы в итоге кабель оказался слишком коротким, потребовался бы более длительный ремонт. На фото № 4 справа еще один выключатель с плохо закрепленным фазным проводом. Выключатель отвечал за питание одного из устройств безопасности сети, но при этом был закреплен так плохо, что выпал из разъема, когда электрик его коснулся. Тепловизор обнаружил проблему по сильному нагреву места соединения. К счастью, неполадка была замечена вовремя.

Фото № 5

На фото № 5 слева старые предохранители, у которых из-за большого срока эксплуатации и коррозии значительно выросло сопротивление в зоне контакта и появился сильный нагрев. На фото № 5 справа показан старый трехфазный ножевой выключатель в распределительном щите открытого типа. Это устаревшее оборудование, но оно все еще встречается. С помощью тепловизора был обнаружен сильный нагрев. Это серьезная проблема — ножи могут “привариться” и выключатель нельзя будет разомкнуть.

Фото № 6

На фото № 6 показан трехфазный выключатель с плавким предохранителем в распределительном щите лесопилки. Из-за плохого контакта соединитель одной фазы сильно грелся. Он мог расплавиться, что вызвало бы образование дуги и разрушение электрооборудования.

Что такое тепловизор и как он работает

Тепловизор — это устройство, которое позволяет отследить распределение температуры исследуемой поверхности. Прибор состоит из оптики и сенсоров, которые работают в LWIR-диапазоне (инфракрасном). Обычные стеклянные линзы не пропускают LWIR-излучение, поэтому линзы для тепловизоров производят из германия (Ge) или халькогенидного стекла. Сенсор-микроболометр — это матрица миниатюрных тонкопленочных терморезисторов. Как работает тепловизор: объектив собирает и фокусирует на сенсоре инфракрасное излучение, которое нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта. В результате на экране видно распределение температур, где светлые пятна — теплые, а темные — более холодные.

Фото сверху — это то, как мы видим пейзаж. Фото внизу — тот же пейзаж на экране тепловизора

Что водится на рынке?

FortunaOne 3S — отличная, но все-таки довольно громоздкая и недешевая штука. PulsarApexXD50 — аналогично, да еще и снят с производства. К тому же и то, и другое — прицелы, которые, как мы помним, разрешены только для санитарного отстрела.

Прицел Fortuna One 3S

Пару лет назад производители стали выпускать небольшие (и более дешевые) тепловизоры для бытовых нужд. Появились такие модели, например, у FLIR, Testo и SeekThermal. FLIR — хорошие, но американские и, увы, под санкциями. Testo — тоже хорошие, но дорогие. Остаются Seek Thermal — сравнимые по характеристикам, но бюджетные. Для тех, кто ничего о них не знает, рассказываем.

Guide

Прицел-тепловизор для охоты может эксплуатироваться в любое время суток, так как совмещается с монокуляром. В конструкции предусмотрен не только зуммер, но и цифровое увеличение. Есть возможность сохранения полученных файлов с дальнейшей отправкой их на внешний носитель. Фигура человека отчетливо улавливается на расстоянии до 500 метров. Прибор рассчитан на охотников, исследователей, правоохранительные структуры.

Достоинства:

  • широкая обзорность;
  • адекватная функциональность в любое время суток, как монокуляра или тепловизора;
  • фото и видеосъемка с возможностью сохранения информации на разных носителях.

Из минусов – громкий звук при калибровке, сложность отслеживания небольшой дичи (уток, куропаток и тому подобное).

Тепловизор — руководство по покупке, рейтинг и тестирование

Тепловизоры — это современные устройства, используемые для обнаружения горячих точек в тестируемом пространстве. Тепловизор Hikvision Lynx С06 похож на небольшую камеру, которая помещается в одной руке. Обычно он используется для выполнения основных задач на охоте, спасании и деятельности, направленной на защиту.

Также, большой популярностью у покупателей пользуется и тепловизор Agm Global Vision Asp-Micro TM-160. Это универсальное устройство, его можно использовать в самых разных условиях. Он снабжен прочным корпусом, отличающимся высокой степенью устойчивости к неблагоприятным погодным условиям (возможна работа при температуре от минус 20 до 55 градусов Цельсия). Также он редко получает механические травмы.

Законно или нет?

Самый щекотливый момент во всей этой истории. Разрешено ли, собственно, охотиться с тепловизором? Мнения есть разные, но правильнее всего обратиться к законодательству. Согласно 512 ФЗ об утверждении правил охоты, при отлове или отстреле пернатой дичи тепловизоры можно использовать только для регулирования численности или разведения птиц, а также научной деятельности.

В отношении охоты на крупную дичь правила более гибкие. В соответствии с п. 52.13.1, введенным Приказом Минприроды России, применение любых световых устройств (в т.ч. тепловизоров и ПНВ) для добычи пушных животных запрещено при любых обстоятельствах, а копытных и медведей можно промышлять с двухметровой вышки в темное время суток. Охотиться на волка с тепловизором можно при любых обстоятельствах, равно как и искать раненых животных. Таким образом, тепловизор все же может пригодиться, особенно если у вас нет собаки.

С правовой стороной вопроса разобрались. А как насчет спортивной?

Что еще учитывать при выборе тепловизора?

При выборе тепловизора кроме его основных параметров, важно заранее решить для каких целей он будет вами использоваться. Это во многом будет определять его функциональные возможности и конструкцию корпуса

  • Шумомер — обзор профессиональных и бытовых приборов изменения громкости звука (100 фото)
  • Строительный угольник — 90 фото обычных и специальных видов угольников
  • Измеритель температуры — обзор современных бытовых и промышленных моделей (140 фото)

Внимательно изучите прилагаемую с тепловизором инструкцию по эксплуатации

Обратите пристальное внимание на условия, при которых он может использоваться, параметры, функциональные и сервисные возможности

Кроме того, они имеют режим Alpha Blending – режим слияния нормального видимого спектра и инфракрасного, а в настройках можно выбирать степень совмещения от отображения только инфракрасного диапазона до полностью видимого. Для контроля и охраны будет оптимально использовать тепловизор с отображением в режиме IR/Visible Alarm, где на экран выводятся только области, у которых температура выше заранее установленного значения.

Как выбрать тепловизор

Тепловизор — верный помощник инженеров стройконтроля, специалистов по техническому обследованию и энергоаудиторов. Он помогает определить качество теплоизоляции, обнаружить мостики холода, проверить работу отопительных приборов и т.д. Но иногда тепловизор трудно выбрать: нужно знать, какие функции точно не пригодятся, чтобы не переплатить за него.

Например, чтобы обследовать стены частных домов, подойдет тепловизор до 200 тысяч рублей. На более крупных объектах — общественные и промышленные здания — функциональности бюджетных приборов будет недостаточно. Здесь ценник варьируется от 200 тысяч до 2 млн рублей.

6 шагов по выбору строительного тепловизора

Шаг 1. Выберите разрешение детектора.

Шаг 2. Выберите разрешение экрана.

Шаг 3. Выберите тепловую чувствительность.

Шаг 4. Выберите погрешность измерения температуры.

Шаг 5. Выберите необходимые функции.

Шаг 6.Выберите ценовую категорию.

Разрешение детектора, пикселейменьше 320х240

Идеально для: близкого осмотра теплоизоляции стен и инженерных коммуникаций внутри и снаружи частных домов и небольших зданий для определения качества выполненных работ (частная практика).

320х240

Идеально для: обследования нарушений теплоизоляции зданий, кроме больших объектов вроде промзданий или ЛЭП. Для составления официальных отчётов и заключений.

больше 320х240
  • Снимает на безопасном расстоянии: например, при угрозе обрушения конструкции
  • Плохие погодные условия не помеха: дает точный результат даже при интенсивных осадках

Идеально для: обследования конструкций и оборудований крупных инженерных сооружений (промздания, ЛЭП, АЭС) на безопасном расстоянии. Для составления официальных отчётов и заключений.

Разрешение экрана, пикселейменьше 640х480

Идеально для: быстрого осмотра стен, стыков конструкций и отопительных приборов.

640х480 и выше

Идеально для: комплексного обследования любых типов зданий и сооружений.

Тепловая чувствительность (NETD), °C>0,6

Идеально для: разницы температур наружного и внутреннего воздуха не менее 20°C. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться около 250 дней в году.

≤0,6

Идеально для: разницы температур наружного и внутреннего воздуха 5-10°C и выше. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться практически круглый год.

Погрешность измерения температурывыше 2 °C или 2%

Идеально для: проведения осмотров частных домов и гражданских зданий без детальной обработки результатов.

ниже 2 °C или 2%

Идеально для: необходимости составить официальные акты или отчёты по результатам обследования любых зданий.

Функциональность программной начинкиФункция «Картинка в картинке»

Идеально для: составления качественного отчёта и наглядной демонстрации заказчику проблемных мест.

Функция видеоизмерения

Идеально для: повышения скорости обработки результатов и качества отчёта.

Функция голосового сопровождения

Идеально для: тех, кто профессионально занимается тепловизионным обследованием и у кого нет времени записывать важные моменты в блокнот.

Цена, тыс. рубдо 250
  • Небольшое разрешение детектора
  • Минимум функций

Идеально для: тех, кто предлагает услуги по обследованию коттеджей и частных домов.

250-700
  • Стандартное разрешение детектора
  • Большой набор функций и примочек

Идеально для: юридических лиц с допуском СРО, которые проводят тепловизионные обследования частных и многоквартирных домов, офисных и торговых зданий.

больше 700

Идеально для: крупных специализированных организаций, которые проводят обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности.

*Детектор — устройство наподобие объектива фотоаппарата, захватывающее изображение. Чем выше его разрешение, тем качественнее будет картинка.

На рынке можно выделить несколько групп производителей: китайские, российские и западные. Первые отличаются низкой ценой, но специалисты жалуются на высокие погрешности прибора при определении температур. Российские модели отстают в технологичности от западных, но стоят дешевле: они подойдут для обследования частных домов. Нишу тепловизоров на нашем рынке почти полностью занимают европейские и американские производители: Fluke, Flir, Testo и другие.

Использование тепловизора при обследовании загородного дома

Как правило, больше всего замечаний возникает при тепловизионном обследовании загородного дома.

  • В домах, построенных из бруса или бревна, чаще всего проблемы возникают из-за усыхания дерева или при плохой подгонке геометрии деревянных изделий. Из-за этого образуются щели, через которые происходит поступление холодного воздуха, и температура в помещениях становится, как минимум, не комфортной. В результате значительно увеличиваются затраты на отопление.
  • В домах каркасного типа самые частые ошибки вызваны не правильной подборкой утеплителя, так как мягкий утеплитель со временем оседает. Образуются щели, через которые идет промерзание. В стенах каркасных домов обязательно должен быть специальный твердый утеплитель с плотностью не менее 130г/м2.
  • Дома, построенные из керамических блоков, чаще всего страдают от промерзания стен через вертикальные стыки между блоками. По технологии в вертикальные швы не укладывается раствор, а если квалификация рабочих низкая, то образуются существенные щели через которые проходит холодный воздух.

Часто при утеплении кровли строители допускают ошибки, при которых повреждается утеплитель или в нём образуются щели. Ещё промерзание кровли может быть обусловлено тем, что протекает кровельное покрытие, а утеплитель в мокром состоянии перестает работать.

Многие проектировщики забывают, что цокольная часть дома должна быть утеплена, иначе по периметру будут промерзать полы первого этажа

На это стоит обратить внимание ещё до начала строительства дома

Часто встречаются промерзания стен через сквозные трещины по стенам зданий, вызванные неравномерной осадкой постройки.

Дефекты окон, которые обнаруживаются при обследовании тепловизором в квартирах и загородных домах.

Чаще всего при тепловизионном осмотре обнаруживается некачественное заполнение монтажного шва пеной, из-за которого может появиться плесень на откосах или сквозняки.

Плохая регулировка створок окна является самой частой причиной некомфортной температуры в помещении, поскольку через зазоры между створками и рамой окна постоянно происходит поступление холодного воздуха, что сильно сказаться на температуре в комнате и расходах на отопление.

Классификация

Существует масса критериев классификации тепловизорной аппаратуры. По типу исполнения они бывают стационарные и переносные. Стационарный тепловизор предназначается для наблюдения за одной зоной, поэтому устанавливается фиксировано на определенном месте. Например, на производстве может быть установлена такая модель для слежения за температурой объектов на конвейере.

Портативные тепловизоры используются в строительстве, энергетике, некоторых отраслях промышленности. Они устроены таким образом, что их можно перемещать к различным объектам наблюдения. Их вес колеблется от 300 г до 2 кг. Разные модели оснащаются необходимыми системами: экраном, оптикой, встроенными фотоаппаратами, подсветкой и прочей гарнитурой. Переносные приборы имеют автономный аккумулятор, который обеспечивает питание техники до 8 часов.

 Одной из важных функций является то, что все зафиксированные данные сохраняются в приборе, и затем их можно перенести на компьютер для дальнейшей обработки. Файлы сохраняются в виде фотографий и видео.

Еще больше информации Вы всегда сможете найти в Учебно-методическом пособии

Применение пожарных тепловизоров для решения пожарно-спасательных задач.

Значение

Тепловизор используют как в строительстве, на охоте или рыбалке. Его применяют для диагностики машин, радиаторов, розеток или других электрических приборов. Он необходим для многих домашних нужд. Также он полезен для:

  • выявления утечки тепла;
  • поиска пропавших людей;
  • нахождения неисправностей электричества;
  • осмотра транспорта, предотвратив перегрев сидений;
  • оценки качества изоляции помещения;
  • охоты.

Выделяя зоны сильного перегрева, он предотвратит задымление и пожар.

Тепловизоры для смартфона намного дешевле аналогов из других категорий. Они очень мобильны, их легко переносить. Они имеют четкую картинку и регулируемую фокусировку. Тепловизоры совместимы со многими электронными устройствами, не требуя дополнительной настройки. У приборов нет своей памяти, а снимки сохраняются в галерее телефона. Однако они не способны работать без смартфона или планшета и имеют узкий угол обзора, а маленький размер ограничивает функционал.

Чем тепловизор лучше прибора ночного видения? Калибровка устройства

Интересный вопрос, которым задаются многие. Давайте выясним, почему же тепловизоры в ряде случаев оказываются намного выгоднее и удобнее, чем стандартные ПНВ.

Изображение, полученное через тепловизор

Тепловизор оснащен германиевым объективом, который лучше пропускает тепловое излучение. В ПНВ картинка часто получается с шумом.
Картинка в ПНВ — серая и безликая. Сильно нагретые предметы становятся белыми. В тепловизоре картинка будет цветной с преобладанием красно-оранжевых оттенков.
Тепловизор легко различит живой и неживой предмет окружающего мира.
И тот, и другой вариант устройства работает с ИК-волнами. Но ПНВ и тепловизор используют разные свойства этих волн. Тепловизоры используют для сбора данных волны в пределах 8-14 мкм, а приборы ночного видения — до 1 мкм

То есть тепловизору для работы наличие света совершенно не важно.
Тепловизор имеет больше возможностей работы, чем ПНВ. И работать он может без труда в любое время суток.
Тепловизор «видит» объект на большем расстоянии, чем ПНВ.

Однако, чтобы в полной мере пользоваться тепловизором, его сенсор нужно откалибровать. Эта процедура позволит снизить погрешность измерений и уменьшить количество шумов на картинке. Откалибровать устройство можно как в ручном, так и в автоматическом режиме. Во время калибровки сенсор устройства закрывается на короткое время. Калибровку нужно делать регулярно, чтобы тепловизор работал точно и эффективно.

Testo 875-1i

Основные характеристики:

  • Разрешение матрицы — 160*120;
  • Рабочая температура — -15/+40°C;
  • Диапазон измерений — -30…+100; 0…+350°C;
  • Автоматическое распознавание горячих и холодных точек — есть.
  • Телеобъектив — да.

Матрица и визуализация. Тепловизор оснащен матрицей 160х120 px, что позволяет обследовать здания и электрическое оборудование на предмет превышения или утечки тепла. Несмотря на относительно малый размер матрицы, тепловая чувствительность составляет менее 50 мК, поэтому аппарат не пропустит отклонение в пару градусов. Для удобства визуализации предоставляется экран 3.5 дюйма, по которому легко следить за происходящим.

Фишкой тепловизора выступает задействованная технология SuperResolution, содействующая повышенной в 4 раза детализации снимков, по сравнению с другими аналогичными приборами.

Функционал. Тепловизор оснащен инфракрасным зондом и умеет определять температуру от 0 до 350º С. Если требуется найти утечку хладагента, то можно переключить диапазон на -30…+100 градусов. Сам прибор разрешено использовать при окружающей температуре от -15 до +40º С. Еще тепловизор способен фиксировать в автоматическом режиме максимально холодную и горячую точки, чтобы оператор сразу видел важные параметры и не тратил время на изучение всей картинки.


Работа Testo 875-1i 0563 0875 V1.

Управление. Аппарат удобно лежит в руке благодаря эргономичной рукоятке. Все управление сосредоточено в 5 клавишах, где есть кнопка «Вкл/Выкл», «Ок», «Назад» и две стрелки для навигации по меню.


Комплектация Testo 875-1i.

Плюсы Testo 875-1i

  1. Повышенная детализация изображения благодаря технологии SuperResolution.
  2. Можно использовать при -30º С.
  3. Есть адаптер для фиксации к штативу.
  4. Простое управление одной рукой.
  5. Четко видно тепловые границы, что исключает вероятность ошибки визуального определения участка, нуждающегося в ремонте.

Минусы Testo 875-1i

  1. Медленное перемещение целеуказателя по экрану.
  2. Размывает участки с холодными температурами.

Устройство

Независимо от назначения, принцип действия всех тепловизоров — визуализация на экране инфракрасного излучения от объектов. По разнице температуры участков поверхности и фона на экране создается тепловая карта — видимое изображение. На на нем хорошо различимы люди, животные и детали рельефа. Устройство напоминает обычную видеокамеру. Отличие в том, что вместо света регистрируется тепло.

Непрозрачный объектив

Линзы тепловизора делают из германия, потому что обычное стекло не пропускает ИК-лучи. Оптика приборов имеет черный цвет и характерный блеск. Для защиты от механических повреждений германиевые линзы покрыты так называемым алмазоподобным углеродом — DLC, тонким и очень прочным.

Микроболометр с блоком электронной обработки

Объектив фокусирует тепловое излучение на болометрической матрице. Это полупроводниковое сердце прибора и самая дорогая часть. Сенсор состоит из терморезисторов, напыленных на кристаллическую подложку. Каждый из чувствительных элементов меняет сопротивление под действием ИК-излучения. В результате на выходе матрицы создается электронный сигнал, который обрабатывается блоком электроники — микропроцессором. Болометрические датчики, пригодные для использования в тепловизорах, промышленно производят только в трех странах: США, Франции и Китае.

Экран и окуляр из оптического стекла

Экран тепловизора — жидкокристаллическая или светодиодная матрица небольшого размера. Для комфортного наблюдения есть окуляр с диоптрийной настройкой и резиновым наглазником.

Важно! В связи с тем, что в отличие от тепловизионных приборов, конструкция прицелов должна гарантировать стойкость к ударным нагрузкам (отдаче), что значительно увеличивает его стоимость (надёжные модели стоят более полумиллиона рублей), а использование тепловизионного прицела не столь универсально, как, например, ночного видения или цифрового, мы рекомендуем для ночной охоты использовать прицел ночного видения и тепловизионный монокуляр

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
