Какой выбрать тепловизор: ТОП-13 популярных моделей тепловизоров

Guide

Прицел-тепловизор для охоты может эксплуатироваться в любое время суток, так как совмещается с монокуляром. В конструкции предусмотрен не только зуммер, но и цифровое увеличение. Есть возможность сохранения полученных файлов с дальнейшей отправкой их на внешний носитель. Фигура человека отчетливо улавливается на расстоянии до 500 метров. Прибор рассчитан на охотников, исследователей, правоохранительные структуры.

Достоинства:

  • широкая обзорность;
  • адекватная функциональность в любое время суток, как монокуляра или тепловизора;
  • фото и видеосъемка с возможностью сохранения информации на разных носителях.

Из минусов – громкий звук при калибровке, сложность отслеживания небольшой дичи (уток, куропаток и тому подобное).

RGK TL-80 (Россия)

Съёмка

Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.

Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий

Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта

Обработка результатов

Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.

Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.

Что такое тепловизионная камера?

Прежде чем ответить на этот вопрос, необходимо понять концепцию тепловидения.
Тепловидение – это научный метод измерения температуры объекта (или объектов) с помощью длин волн инфракрасного света. Вот почему тепловидение также часто называют инфракрасной термографией.
Тепловидение – это бесконтактное измерение, то есть измерение тепла / температуры объекта происходит без прямого контакта. Этот метод преобразует инфракрасные волны в визуальное изображение, отображающие различные цвета, которые представляют разные температуры.
Тепловизионная камера (тепловизор) – это просто практическая реализация данной технологии в довольно маленькой, портативной камере при проведении электрических осмотров и диагностики механических систем.
Так как тепловизионная камера представляет собой форму бесконтактного измерения, она проста в использовании и абсолютно безопасна. С помощью этой портативной камеры можно легко обнаружить снижение или повышение температуры и любые горячие точки на объекте всего за несколько секунд.
Во время электрических осмотров тепловизионные камеры используются для выявления потенциальных неисправностей в оборудовании, кабелях или системах. Это может предотвратить потерю мощности, повреждение или простои, которые могут быть более дорогостоящими, особенно в тех областях, где оборудование невозможно отключить. Также это актуально, когда физический контакт с оборудованием невозможен (например, из-за соображений безопасности или в случае, если контакт может изменить температуру объекта и исказить измерение).

Таким образом, тепловизионная камера обеспечивает два ключевых преимущества:

Визуальный способ определения горячих или холодных участков. Технология тепловидения позволяет очень быстро измерять температуру, не отключая оборудование / систему.

Безопасные измерения с безопасного расстояния. Тепловизионные камеры позволяют измерять температуру без контакта с объектом с безопасного расстояния

Это важно не только для того, чтобы не прикасаться к горячему оборудованию, но и в тех случаях, когда необходимы динамические измерения (объект находится в движении) или небезопасно проводить контактные измерения.

Pulsar Trail XQ50

Данная модель считается одной их самых лучших, но и самых дорогих. Она имеет высокое разрешение в 384*284 точек и герметичный надежный корпус. Подобное разрешение обеспечивает высоким качеством картинки. Для калибровки сенсора предназначены три режима: ручной, полуавтоматический и автоматический. Здесь можно увеличить картинку или объект до 10.8 крат. На корпусе находятся дополнительные резиновые заглушки, которые предназначены для гашения силы ударов, нужные на случай если вы уроните устройство. Корпус модели настолько прочный, что сможет выдержать даже выстрелы. Его можно фиксировать к винтовке, вести активный и динамичный поиск, а частота кадров в 50 Гц обеспечивает четкую картинку без зависания.

Часто задаваемые вопросы

Q1: Прибор ночного видения или тепловизор — что выбрать?

Перед вами стоит задача, какой прибор выбрать — ночного видения или тепловизора? Решение зависит в основном от ваших потребностей и задачи, которую вы хотите выполнить. Хотя различия между этими устройствами невелики, каждое из них предназначено для разных целей. Прибор ночного видения в основном используется для просмотра в темноте. Это устройство способно использовать даже малейшее количество света, чтобы превратить их в четкое изображение. Качественное оборудование способно улавливать небольшие лучи, которые позволят увидеть, что происходит после наступления темноты. В свою очередь тепловизор изучает влияние на температуру. Этот продукт обнаруживает элементы, которые выделяют температуру, отличную от температуры окружающей среды. Тепловизор используется для наблюдения за животными, людьми, машинами и другими объектами, выделяющими тепло.

Q2: Как сделать тепловизор своими руками?

Вы задаетесь вопросом, можно ли сделать тепловизор в домашних условиях? Возможно, вас не устроит ответ на этот вопрос, но, к сожалению, мы не сможете изготовить это устройство самостоятельно. Это связано с тем, что трудно приобрести термочувствительную матрицу, которая является основным компонентом этого устройства. По этой причине люди, заинтересованные в использовании тепловизора, вынуждены покупать это устройство в магазинах, которые продают этот вид ассортимента.

Q3: Как работает тепловизор?

Для многих работа тепловизора может быть очень сложной. Это устройство работает путем преобразования инфракрасного излучения, то есть обнаружения энергии электромагнитных волн в диапазоне от 7 до 14 мкм (дальняя инфракрасная область), которая излучается или отражается объектами, в электрический сигнал. Этот сигнал преобразуется в изображение, которое вы можете просмотреть на экране устройства. Тепловизионные камеры могут регистрировать инфракрасное излучение, исходящее от исследуемого объекта. Волны проходят через линзу и затем фокусируются на детекторе инфракрасных камер.

Q4: Что такое тепловизор?

Тепловизор — это устройство, которое используется для записи изображения и визуального представления распределения температуры на поверхности отдельных объектов. Этот продукт доступен для продажи в двух версиях: для наблюдения и измерения. Каждая коммерчески доступная тепловизионная камера оснащена матрицей детекторов инфракрасного излучения и работающей с ней системой, отвечающей за поиск записанного изображения. Затем детектор излучает электрический сигнал определенного типа, который изменяется в зависимости от интенсивности падающего инфракрасного излучения.

Q5: Где можно использовать тепловизор?

Тепловизионные устройства — это устройства, которые очень популярны, в основном в Соединенных Штатах, но все чаще они используются и в других странах. Тепловизионные устройства используются в государственных службах, таких как армия, полиция или пожарные. Пожарные службы используют устройства для обнаружения утечек вредных веществ в водоемы. Эти продукты также популярны среди компаний, занимающихся вопросами здоровья и безопасности, которые используют их для фотосъемки, позволяющей визуализировать расположение тепловых установок. Это приложение помогает в обнаружении существующих неисправностей и проблемных мест. Многие пользуются услугами частных компаний, предлагающих тепловой аудит. Работы, выполняемые спецслужбами, выполняются с помощью промышленного тепловизора.

Сравнительная таблица характеристик

Для того чтобы легко определиться с выбором, рекомендуем взглянуть на сравнительную таблицу тепловизоров. В таблице зафиксированы важные параметры, которые могут повлиять на решение при покупке товара.

МодельРазрешение ИК изображения Тепловая чувствительность, °C Диапазон измерения температур, °CСтоимость, руб.
Seek Thermal Compact PRO320×24070 mK + 30от -40 до 330от 49990 до 52990
RGK TL-8080х800.1от -20 до 350от 58230 до 69999
Seek Thermal Compact для Android206×156отсутствуют данныеот -40 до 330от 22999 до 28980
RGK TL-70240×3200.1от -20 до 350от 54999 до 74505
Testo 865160х1200.12от -20 до 280от 75499 до 89999
BOSCH GTC 400 C160х120информация отсутствуетот -10 до +400от 72990 до 89990
ADA TemPro VISION120х1200.15от -20 до 300от 34499 до 54799

Лучший тепловизор для смартфона

При все многообразии инфракрасных камер и тепловизионных приборов, для смартфона не так уж много. Даже китайский тепловизор для смартфона практически не найти. В Европе и России главными производителями являются компании Seek Thermal и Flir Systems. Они выпускают камеры, которые подключаются к разъему телефона и последний выступает в качестве камеры.

Seek Thermal Compact PRO

Компактные тепловизоры Seek Thermal хороши тем, что подключаются к большинству мобильных устройств, включая технику Apple и Google.

Seek Thermal Compact PRO

Модельный ряд Seek Thermal включает 3 модели, отличающиеся углом обзора, разрешением сенсора и фокусным расстоянием:

  • Seek Thermal Compact — лучший выбор для непрофессионального применения, и самая бюджетная;
  • Seek Thermal CompactXR за счет улучшенного объектива и расширенного диапазона детектирования в 2 раза больше видимость;
  • Seek Thermal CompactPro оснащена матрицей большего разрешения (320 х 240 точек), снимает видео с 15 кадрами в секунду против 9 к/с у предыдущих двух моделей и дополнена рядом дополнительных функций в мобильном приложении, что ставит ее в один ряд с устройствами профессионального применения.

Корпус каждого устройства изготовлен из магниевого сплава с прорезиненными вставками для повышения прочности и износостойкости.

Opgal Therm-App

Используется в комплексе со смартфоном как дисплей для камеры. Совмести с ОС Android 4.1 и выше.

В числе ключевых особенностей:

  • обнаружение людей или животных на расстоянии до 500 м; автомобилей – до 1500 м;
  • частота кадров – 25 Гц;
  • малый вес (138 гр.) и универсальное крепление;
  • работает в интервале -10°С…+40°С;
  • управление через смартфон.

Opgal Therm-App

В комплектацию входит высокочувствительная матрица с разрешением 334х288 рх. Есть несколько цветовых режимов – стандартный монохром и цветной.

Прибор подключается к смартфону через USB-порт. Для работы с камерой нужно скачать специальное программное обеспечение под конкретную модель.

Запись видео или фото съемки осуществляется на смартфоне, данные легко можно отправить любому абоненту из списка контактов или через интернет.

SEEK THERMAL XR

Еще один компактный инфракрасный прибор, где в названии приставка XR означает оценку нагрева поверхностей, поиск утечек тепла и излишнего нагрева, что важно в строительстве и на производстве. Камера имеет болометрическую матрицу с разрешением 206х156 точек, и частоту обновления 9 Гц

Дальность обзора до 550 метров и угол обзора 20° (фокус: регулируемый).

Чаще всего ИК-прибор используют для термоинспекции. Это оценка зданий, внешнего и внутреннего утепления, поиск утечек тепла, а также проверка оборудования на предмет излишнего нагрева. Одни из способов термоинспекции — термограмма стены панельного дома, где будут видны щели в стыках панелей, плохо утепленные оконные рамы и другие недостатки, приводящие к потере тепла.

Камера недорогая. Температурный диапазон устройства: от -40°С до 330°C. Полупрофессиональная, но со своими задачами справляется на 100%.

В профессиональной среде пользуются популярностью наравне с SEEK еще 2 производителя:

Bosch GIS 1000 C Professional

Прибор для определения температуры в помещении и сканирования термограммы поверхности объекта. Также аппарат замеряет относительную влажность воздуха. Цена 25900 руб.

FLIR K40 — тепловизор для пожарных и МЧС

Создан для использования в условиях сильного задымления при пожаре. Выдерживает падение с высоты 2 метров на бетонную поверхность, влагоустойчивы по IP67, работают при температуре до +85°C. Цена 9000 руб.

Как выбрать

Когда решается вопрос как выбрать тепловизор для охоты нужно учитывать следующие характеристики. Дальность и угол обзора. Объективы с максимальной дистанцией (более километра) имеют угол обзора до 7 градусов. Лучше всего покупать тепловизоры со съемными объективами.

Функциональность. Современные модели предоставляют множество возможностей охотнику: подсветка, лазерный целеуказатель, цифровое масштабирование, возможность сохранения записи и последующего ее переноса на носитель.

Частота кадра. Важный параметр для динамичного наблюдения. Чтобы картинка не зависала и не задерживалась, рекомендуется частота 60 кадр/сек. С параметром ниже 30 кадр/сек прибор лучше не брать.

Матрица. От нее зависит показатель погрешности, четкость картинки, порог температуры. Минимальное разрешение, устанавливаемое на современные тепловизоры: 160х120, а максимальное 640х480. Показатель не влияет на размеры прибора.

Защита корпуса. Модели создаются с влаго- и пылеустойчивыми характеристиками. Также корпус защищен от повреждений при падении на твердые поверхности.

Выбор тепловизора зависит от целей:

  • Охота на крупную дичь. Оптимальные характеристики прибора: 1,1 мрад – разрешение и матрица – 390х290 с дальностью 800 м.
  • Охота на мелких зверей. Здесь необходим тепловизор с разрешением, как минимум 2,2 мрад и матрицей 160×120 элементов. Максимальная дальность действия сканера: 200 м.

Чтобы видеть силуэты зверей, охотники приобретают приборы с разностью температур: 0,05-0,08°С.

Тщательно обдумав данные для выбора уже можно решить какой тепловизор выбрать для охоты.

Самый недорогой (бюджетный) тепловизор

Понятно, что чем больше функций и круче «начинка», тем дороже агрегат. При этом понятие бюджетной модели для термоизмерения одно, для охоты – совсем другое.

Yukon Photon XT 6.5L

Цифровой ночной прицел, которым можно пользоваться и днем. Спроектирован так, что выдерживает ударную нагрузку крупных калибров, прибор можно устанавливать на пневматическое, нарезное и гладкоствольное оружие. Вес прицела флир всего 600 грамм.

Yukon Photon XT 6.5L

Есть шесть прицельных сеток, которые можно переключать по мере надобности. Также удобна сетка милдот, которую выбирают при дальнем расположении цели и где учитывается траектория боеприпаса.

Прицел очень простой, с минимумом настроек, основное его преимущество — цена.

Testo 865

Для термографии и определения горяче-холодных точек. Прибор с детектором 160×120 пикселей. Для удобства работы предусмотрено несколько функций, в том числе сравнительный анализ термограмм, оценка дефектов и т.д.

Очень удобна функция автоматического определения коэффициента излучения и то, с какой легкостью она проводится — прикрепили к объекту измерения один из эталонных стикеров (е-маркеров) и получили значение. Тепловизор распознает стикер с помощью встроенной цифровой камеры, определит коэффициент излучения и отраженную температуру, а затем автоматически выставит оба значения.

Тепловизоры другой серии 875 и 882 – профессиональное оборудование стоимостью от 290000 руб.

Отличия тепловизоров от приборов ночного видения

Из-за черно-белого изображения тепловизоры часто пытаются сравнить с приборами ночного видения. Последние теряют функциональность при наличии на пути любых препятствий (кусты, холмы, деревья и т.д.). Тепловизионные же устройства позволяют увидеть любые объекты, излучающие тепловую энергию, даже сквозь густые заросли.

Оба типа приборов работают с инфракрасным излучением. Однако делают они это по-разному: тепловизоры используют волны в диапазоне 8-14 мкм, а приборы ночного видения — видимый спектр до 1 мкм. Принцип работы прибора ночного видения — кратное увеличение имеющегося светового потока до максимальной величины, воспринимаемой человеческим зрением. В результате прибор ночного видения бесполезен без светового потока, а тепловизору он вовсе не нужен. Данный изъян «ночников» корректируется наличием функции инфракрасной подсветки, однако и стоят такие приборы практически так же, как тепловизоры.

У тепловизоров и приборов ночного видения отличаются алгоритмы обработки информации и материалы, используемые при производстве линз объективов. Сложность внутреннего устройства, обилие электронных компонентов приводят к тому, что тепловизоры потребляют больше энергии.

Обратите внимание! Тепловизоры не страдают таким недостатком приборов ночного видения, как засветка в сырую погоду. Еще одна особенность тепловизоров — ударопрочность

В устройствах ночного видения стоят линзы с гравированной сеткой и пружинным механизмом, двигающимся по обратнопоступательному принципу. В тепловизорах данные выводятся на монитор, надежно зафиксированный в корпусе устройства. В результате отпадает необходимость в подвижных элементах, что делает прибор надежнее

Еще одна особенность тепловизоров — ударопрочность. В устройствах ночного видения стоят линзы с гравированной сеткой и пружинным механизмом, двигающимся по обратнопоступательному принципу. В тепловизорах данные выводятся на монитор, надежно зафиксированный в корпусе устройства. В результате отпадает необходимость в подвижных элементах, что делает прибор надежнее.

Важное преимущество тепловизоров перед приборами ночного видения — расстояние просмотра. Даже недорогие модели тепловизионных приборов позволяют увидеть объект на расстоянии 300 м

Такие возможности имеют лишь приборы ночного видения третьего поколения.

Прибор ночного видения не всегда позволяет рассмотреть неподвижного зверя в зарослях. Найти след подранка в траве также не представляется возможным.

Дополнительные функции тепловизионных приборов существенно облегчают задачу охотника. При желании можно заменить цветовую схему, сфотографировать объект. Да и качество картинки в тепловизоре существенно выше в сравнении с прибором ночного видения.

Недостаток тепловизоров — светящийся монитор. Это может спугнуть дичь.

В таблице представлены сравнительные возможности приборов разных типов.

Видео о плюсах и минусах охоты с тепловизором

Устройство тепловизора

Тепловизор состоит из нескольких компонентов от качества исполнения которых зависит функциональные возможности прибора:

  • Объектив
  • Матрица
  • Блок электронной обработки сигнала
  • Дисплей
  • Корпус

Объектив

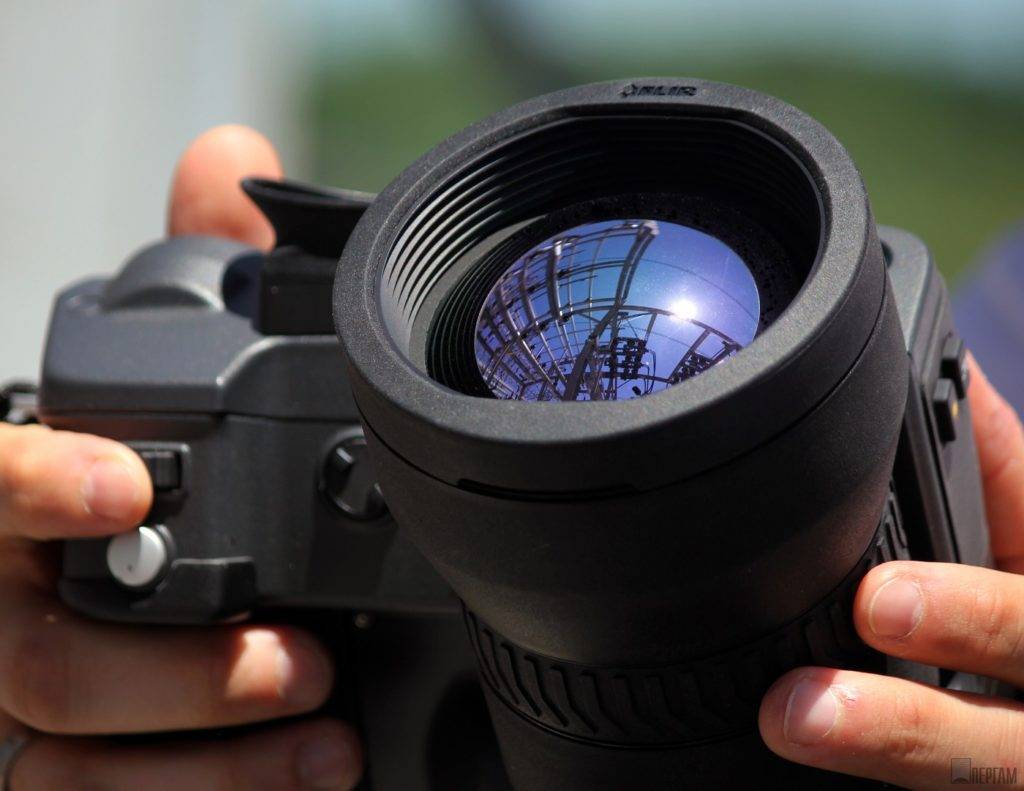

Объектив является важной частью тепловизора. Через линзы объектива инфракрасное тепловое излучение попадает на матрицу тепловизора

Линзы объектива тепловизора покрыты германиевым напылением, которое хорошо пропускает через себя ИК излучение. Оптика тепловизора имеет черный цвет и характерный блеск.

Важным параметром объектива тепловизора является его диаметр, от которого зависит угол обзора прибора. Чем больше диаметр объектива, тем больше угол обзора тепловизора, а чем больше угол обзора, тем удобнее им пользоваться на охоте.

Современные компактные тепловизоры имеют диаметр объектива от 20 мм, более дорогие и качественные приборы имеют диаметр объектива 50 мм и более.

Матрица тепловизора

Объектив тепловизора фокусирует тепловизоре излучение на болометрической матрице. Болометрическая матрица самая важная часть тепловизора и самая дорогая. Матрица состоит из терморезисторов, напыленных на кристаллическую решетку. Под воздействием ИК излучения терморезисторы матрицы меняют сопротивление, в результате на выходе матрицы образуется электрически сигнал, который передается на блок электронной обработки.

Болометрические матрицы, пригодные для использования в тепловизорах в России не производятся, только три страны в промышленном масштабе могут их производить: США, Франция и Китай. Более того, так как матрицы для тепловизоров являются продукцией двойного назначения, которая может применяться как в гражданских, так и военных целях, в этих странах существуют жесткие ограничения на экспорт таких матриц в другие страны.

Важнейшей характеристикой матрицы является ее разрешение. Чем больше разрешение матрицы, тем лучше. Матрица с высоким разрешением дает более высокое качество картинки и лучшую детализацию, а также позволяет различить животное на более далеком расстоянии.

В тепловизорах начального уровня разрешение матрицы обычно составляет 160х120 точек, что позволяет различит животное на расстоянии до 200 метров. Матрицы с разрешением 240х180 точек, позволяют различить животное на расстоянии до 800 метров. Более качественные тепловизоры имеют матрицу с разрешением 384х288 точек, с их помощью можно различить цель на дистанции до 1500 метров.

Блок электронной обработки сигнала

Блок получает электрический сигнал с болометрической матрицы, обрабатывает его и передает на дисплей для отображения. От характеристик блока зависит частота обновления картинки, чем выше частота обновления картинки, тем лучше.

Дисплей и окуляр из оптического стекла

Изображение от электронного блока обработки сигнала поступает на дисплей для отображения. Дисплей представляет собой жидкокристаллическую или светодиодную матрицу небольшого размера. В некоторых тепловизорах для удобства наблюдения имеется окуляр с резиновым наглазником.

В тепловизорах используются дисплеи двух типов: OLED-дисплеи и LCD–дисплеи. LCD-дисплеи имеют серьезный недостаток, они замерзают при температуре ниже -10С. OLED-дисплеи лишены этого недостатка, они дают картинку хорошего качества с высоким показателем яркости, что позволяет использовать их в любое время суток и при любой температуре окружающего воздуха.

Дисплеи тепловизоров различаются своим разрешением, чем разрешение больше, тем лучше.

Корпус

Корпус защищает внутренние компоненты тепловизора от внешних воздействий. Тепловизоры для охоты эксплуатируются в условиях далеких от идеальных, поэтому большинство из них изготавливается с защитой от ударов, пыли и влаги.

Надежная защита корпуса тепловизора защищает его во время охоты. Тепловизор для охоты должен обладать степенью защиты не ниже IP54, в противном случает такой прибор не заслуживает серьезного внимания.

Немного истории

Человека, открытия которого привели к созданию тепловизора, звали Фридрих Вильгельм Гершель.

Именно ему, в далеком 1800 гуду вздумалось измерить температуру основных цветов видимой части спектра. Расположив термометры в синем, красном и желтом лучах, Гершель произвел замеры и выяснил, что температура у разных цветов отличается и увеличивается от синего к красному. Тогда ученый передвинул термометр намного за красный луч (в темную зону) и получил самый высокий замер. Таким образом ему удалось открыть невидимый человеческому глазу диапазон солнечного излучения, названный инфракрасным.

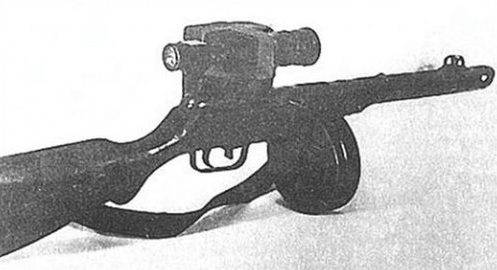

Толчком к дальнейшему развитию тепловизионных технологий, как это часто бывает, стали изыскания в области военной техники. Уже в 1936 году немецкие противотанковые пушки были оборудованы инфракрасными прицелами для ведения огня в ночное время. Танкисты РККА в том же году получили аналогичные изделия типа «Шип» и «Дудка», позволяющие танковым колоннам совершать марши в ночное время.

Разработки ИК устройств для наблюдения, наведения на цель и обнаружения не прекращались и во время второй мировой войны, причем по обе стороны линии фронта.

Seek Thermal Compact PRO

Интересная модель тепловизора, которая имеет сходство с цифровой камерой. Тепловизор обзавелся корпусом, который способен выдержать низкую температуру в -40 градусов и очень высокую в 400. Здесь реализована тепловизионная камера с матрицей, которая передается на экран другого носителя, на что и повлияло снижение цены. Устройство лучше других подойдет для охоты в сумерках и при густом тумане. Частота смены кадров — 15 Гц, что маловато для слежения за объектом охоты, когда он движется. Дальность устройства — 500 метров, а угол обзора — 32 градуса. Сам тепловизор можно использовать как и для охоты, так и для домашнего применения.

На что обращают внимание при выборе?

Приобретая бюджетный тепловизор для охоты, следует учитывать несколько важных моментов. Среди них:

Качественные параметры. Необходимо убедиться в исправности прибора, иначе он может разочаровать или подвести охотника в самый неподходящий момент. Спрашивайте соответствующую документацию или проверяйте устройство в режиме реального времени. Технические характеристики

Здесь обращают внимание на возможности прицела, включая расстояние определения цели, типы крепления и дополнительный функционал. Предназначение

От этого фактора непосредственно зависит выбор той, или иной модификации. В любом случае, с основными критериями выбора следует определиться заблаговременно. Гарантийный талон. Это один из самых важных параметров. В течение указанного срока, вы можете бесплатно поменять или отремонтировать неподходящую модель.

Dali S-240

Легкий и компактный тепловизионный прицел в виде монокуляра удобно располагается в руке, обладает регулировкой многократного увеличения. Есть возможность снятия видео. Прибор можно подключать к смартфону или другому гаджету, что обеспечивает дистанционную корректировку и управление. Определение объекта — до 750 метров, корпус — ударопрочный, устойчивый к внешним воздействиям.

Среди преимуществ:

  • малый вес, эргономичность, компактность;
  • возможность удаленного управления;
  • приемлемая цена;
  • наличие небольшой камеры для фиксации животного мира и пейзажей.

К недостаткам относят плывущее изображение при смещении устройства и длительную настройку для получения четкого ракурса.

⑥ Инфракрасная тепловизионная камера InfiRay T3S для телефона

Рейтинг: 5 Цена: 55 796,93 руб. Перейти в магазин Многофункциональный тепловизор для смартфона оснащен матрицей на основе ванадия. Она имеет высокое разрешение 384х288 с частотой кадров 25 Гц. Светосильная германиевая оптика обеспечивает высокую точность показаний с минимальной погрешностью. Подходит тепловизор InfiRay T3S для измерения температур любых объектов – дома или при проведении строительных работ.

Достоинства:

объектив поворачивается для регулировки фокуса; высокое тепловое разрешение 384х288; Type-C штекер.

Недостатки:

не обнаружены.

Пользовательские фото

Купить на AliExpress.com

Критерии выбора тепловизора

Разрешение детектора

Этот параметр инфракрасных камер уступает возможностям обычных устройств, снимающих в видимом диапазоне. Поэтому для получения более четкой картинки следует выбирать аппарат с большим разрешением. Для бытового аппарата достаточно будет разрешения в 160х120 пикселей, чтобы найти в конструкциях своего жилища мостики холода и принять соответствующие меры к их ликвидации.

Полупрофессиональные аппараты оборудованы матрицей с разрешением 320х240 пикселей. С ними можно заняться профессиональным энергоаудитом и получить термограммы достойного качества.

У профессионального оборудования разрешение матрицы может достигать 640х480 и более пикселей. Это весьма дорогие изделия, с помощью которых можно формировать официальные отчеты для надзорных организаций. Нет смысла приобретать их для повседневного или домашнего употребления.

Диапазон измеряемой температуры

Именно этим параметром определяется область применения аппарата. Для определения теплопотерь через строительные конструкции достаточно чтобы устройство различало температуру в пределах от -20 до + 300°С. Для исследования высокотемпературных производственных процессов больше подойдут аппараты, определяющие температуру до +500°С

Уровень погрешности измерений

Высокая точность измерений требуется от моделей, применяемых на производстве для составления отчетов об испытаниях оборудования или анализа технологического процесса. Для большинства изделий это параметр равен +/- 2°С.

Ближний фокус

Так называют минимальную дистанцию фокусировки или наименьшее расстояние от объекта до поверхности матрицы, при котором можно получить четко оконтуренное изображение. Для объективов высокого качества этот параметр не превышает 10 см. Мобильные модели с обычными объективами могут дать достаточно четкую картинку с расстояния в 30 см.

Настройки и коррекция

Чтобы повысить точность результатов съемки, в измерительных тепловизорах предусмотрена возможность настраивать коэффициенты излучения поверхности в зависимости от ее фактуры, а также менять коэффициент отраженной температуры. Некоторые поправки дают возможность учитывать изменения условий съемки и удаленности объекта. Готовые результаты (термограммы) сохраняются в виде файлов на собственной карте памяти и могут передаваться на другое устройство (ПК), используя USB порт. Каждый производитель разрабатывая программное обеспечение может предусмотреть свой формат файлов, которые могут не раскрываться при загрузке на ресурсы других брендов.

Дополнительное оборудование

При составлении отчетов для заказчиков или надзорных организаций иногда недостаточно картинки, снятой в ИК лучах. Для более точной привязки объекта к местности и определения влияния на его тепловые характеристики рядом стоящих объектов, неплохо подкрепить термограммы снимками в видимом спектре. Для этого лучше воспользоваться тепловизором со встроенной цифровой камерой.
В недостаточно освещенных местах качество съемки резко снижается. Но со встроенной светодиодной подсветкой эта проблема легко устраняется. К тому же подсветка может работать и как фотовспышка.

Наличие встроенного лазерного целеуказателя завершает обзор дополнительного оборудования тепловизора. С его помощью можно выделить на снимке нужную нам область или опасный производственный объект, к которому лучше не приближаться. По лазерному маркеру на цифровом фото легче сориентироваться и найти нужный объект на ИК изображении.

На что еще следует обратить внимание

При наличии поддержки Wi-Fi можно подключить тепловизор к мобильным гаджетам или импортировать на них термограммы. Если аудит работает на обширной территории, специалисты без задержки могут обмениваться изображениями, а это солидная экономия времени.

Эргономика или удобство пользования аппаратом особенно для профессионалов, играет важную роль. Устройство должно иметь удобную рукоять и быть достаточно легким. В противном случае «удовольствие» от его использования может отрицательно сказаться на результатах работы. Кроме того, неудачный интерфейс, неудобное расположение кнопок управления, наличие большого количества меню и подменю осложняет эксплуатацию и нервирует оператора.

Что водится на рынке?

FortunaOne 3S — отличная, но все-таки довольно громоздкая и недешевая штука. PulsarApexXD50 — аналогично, да еще и снят с производства. К тому же и то, и другое — прицелы, которые, как мы помним, разрешены только для санитарного отстрела.

Прицел Fortuna One 3S

Пару лет назад производители стали выпускать небольшие (и более дешевые) тепловизоры для бытовых нужд. Появились такие модели, например, у FLIR, Testo и SeekThermal. FLIR — хорошие, но американские и, увы, под санкциями. Testo — тоже хорошие, но дорогие. Остаются Seek Thermal — сравнимые по характеристикам, но бюджетные. Для тех, кто ничего о них не знает, рассказываем.

Veber Night Eagle M13/240

Угол обзора модели — 17*13, а разрешение окуляра — 720*540 пикселей. Эти показатели говорят о возможностях тепловизора, который применяют для охоты, в поисковых и спасательных работах и даже в охранных целях. Это позволило назвать модель универсальной. Она имеет небольшие размеры и вес, но выдает высокое качество картинки. Сам режим отображения можно менять вручную или автоматическим методом калибровки. Светодиодный фонарик встроен в корпус устройства, а сам корпус имеет защиту от пыли и воды. Аккумулятор оснащен достаточной емкостью, чтобы дать тепловизору возможность проработать 7 часов активном режиме.
